Как самому сделать чертеж четырехскатной вальмовой крыши и сделать все расчеты при проектировании

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию

Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа

Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Конструкции стропильных систем

Достаточно часто используют стропильные системы висячего типа. Данный вид конструкции предполагает обустройство двух независимых опор, которые не подразумевают какой-либо промежуточной поддержки.

Такие системы стропил работают, как на изгиб, так и на сжатие. Также висячий тип конструкции стропильной системы создает горизонтальное усилие, которое соответственно передается и на все несущие стены.

Снизить данный вид нагрузки можно за счет использования специальных затяжек, которые представляют собой перемычки, выполненные из дерева или металла, соединяющие между собой все деревянные ноги.

При возведении мансардной или чердачной кровли такие затяжки устанавливаются в основании ног. Если такая затяжка крепится выше основания стропил, то ее основная функция только закрепляющая.

Следует отметить, что чем выше устанавливается такая затяжка, тем более прочными должны быть все составляющие элементы стропильной конструкции.

В тех постройках, в которых предусмотрена несущая средняя стена, или дополнительно установлены специальные опоры, как правило, обустраивается система стропил, которая предусматривает обустройство наслонных стропил.

Такие наслонные стропила своими нижними частями опираются непосредственно на мауэрлат, который должен быть уложен по всей поверхности наружных стен дома. Кроме этого, у такой стропильной системы средняя часть дополнительно укрепляется в средней части дома.

Конструкция системы стропил наслонного типа работает на изгиб и имеет меньший вес, чем висячие стропила, а значит, для ее устройства используется меньшее количество строительных материалов.

Кроме этого, стропильная система, которая выполнена с использованием наслонных стропил, имеет более высокую прочность, а соответственно и жесткость.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет.

Коньковый прогон

Прогон – брус, на котором или поверх которого происходит монтаж стропильных пар. Сечение конькового прогона выбирают в соответствии с сечением стропил, то есть оно должно совпадать.
Затяжки. Перемычки из досок, которые стягивают стропила из каждой пары между собой. Четырехскатная крыша оснащается верхней или нижней затяжкой. Если затяжка размещена высоко, она называется ригель, а если низко – балка перекрытия. Опытные кровельные мастера следуют одному правилу: чем ближе затяжка к коньку, тем толще она должна быть.
Стойки. Брус, который устанавливают вертикально на балки перекрытия для поддержки стропильной ноги или конька дома. Четырехскатная мансардная кровля подразумевает монтаж стоек в серединной части стопил, смещенных от цента помещения.

Подстропильные ноги. Диагонально закрепляемые бруски, которые предотвращают провисание стропил под собственным весом.
Шпренгельные фермы. Элементы, обеспечивающие поддержку диагональных стропил. Ферму сооружают, соединяя две доски. Одна из досок стягивает мауэрлат двух смежных сторон, а вторая подпирает стропило.

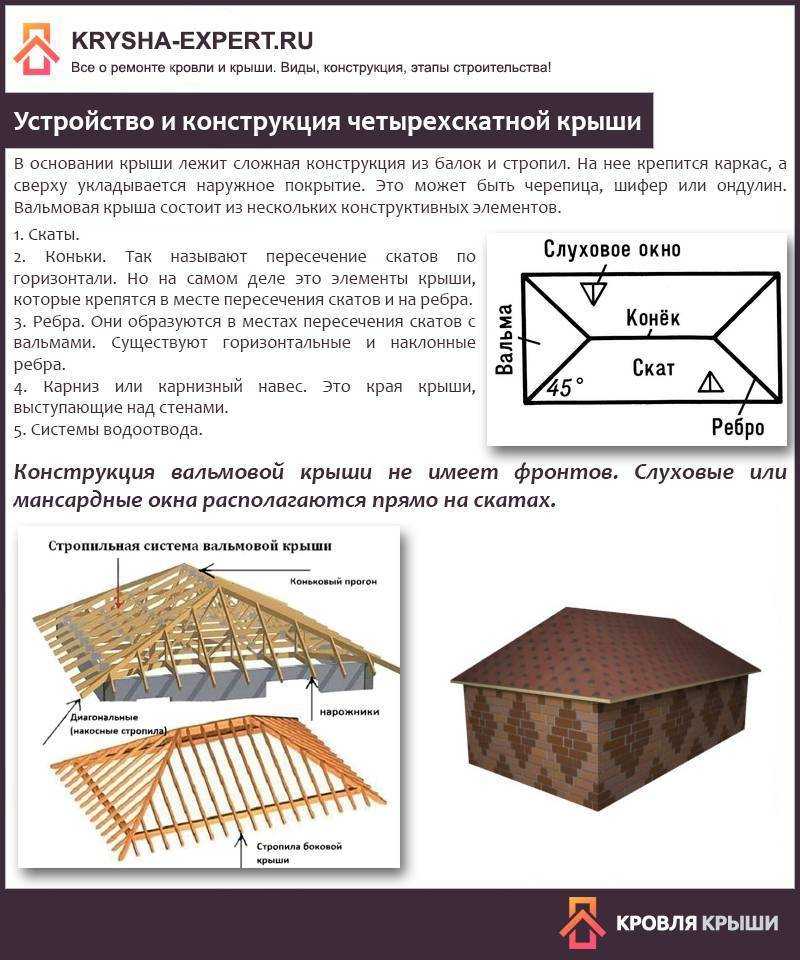

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

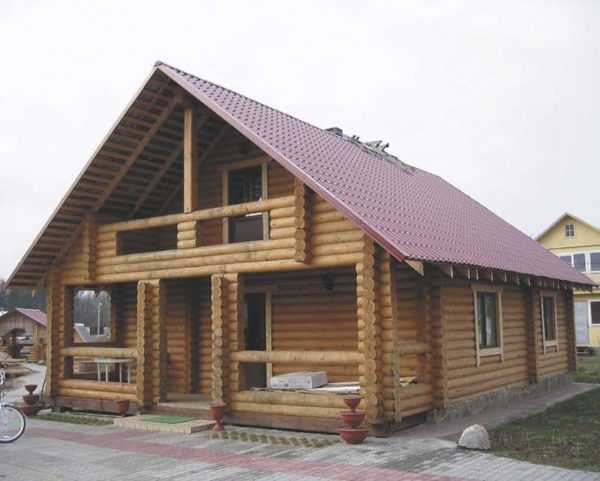

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

2. Следующий этап – выбор угла наклона четырехскатной крыши с вальмами. Его определяют, исходя из используемого кровельного материала. Так как мягкая черепица лучше всего подходит для покрытия скатов сложной формы, допустим угол от 5-50 градусов. Однако, учтите, что чем круче скаты, тем больше требуется кровельного материала, тем тяжелее опорные узлы, тем трудней выполнять монтаж своими руками.
3. Если вы определились с наклоном, можно вычислить высоту конька, умножив тангенс угла между основанием и плоскостью скатов на длину торцевой стены. Четырехскатная мансардная кровля обсчитывается в обратном порядке, исходя из желаемой высоты потолка.
4. Чтобы вычислить расстояние между коньком и концом свеса, нужно вычислить квадрат из произведения половины длины торцовой стены и высоты конька.
5. Площадь крыши можно рассчитать, сложив площади ее скатов, воспользовавшись формулой для треугольника и трапеции.

Коэффициент длины диагональных стропил

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

Этапы выполнения работ по монтажу каркаса

1. Монтаж мауэрлата и леженя.
2. Установка вертикальных стоек с шагом в 1000 – 1200 мм.
3. Крепление конькового прогона.
4. Монтаж стропильных ног. Сначала изготавливают один элемент, примеряют его к мауэрлату и коньковому прогону. На его основе делают остальные детали. Шаг установки стропильных ног – 600 или 1200 мм.
5. Монтаж диагональных стропил. Начинают крепление с верхней части, доски врезают в конек таким образом, чтобы они стали его продолжением. Снизу их крепят в углах мауэрлата.
6. Крепление нарожников.
7. Установка подкосов и шпренгелей. Эти элементы не всегда являются необходимыми. Если конструкция достаточно прочная и без них, то в монтаже нет надобности.

Если чердачное помещение вы планируете использовать в качестве жилой мансарды, нужно утеплить его изнутри. Затем останется лишь провести отделочные работы – и кровля готова к эксплуатации и снаружи, и внутри.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.

4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.

7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.

11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

• На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

• Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

• Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

• Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
• Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
• Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.

• Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

• Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
• Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

•  Крепление диагональных и рядовых стропил к мауэрлату;
•  Соединение концов конька с балками;
•  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
•  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

•  Тип кровельного материала, следовательно, и вид обрешетки;
•  Размер сечения бруса;
•  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Основные разновидности четырехскатных крыш

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.

Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

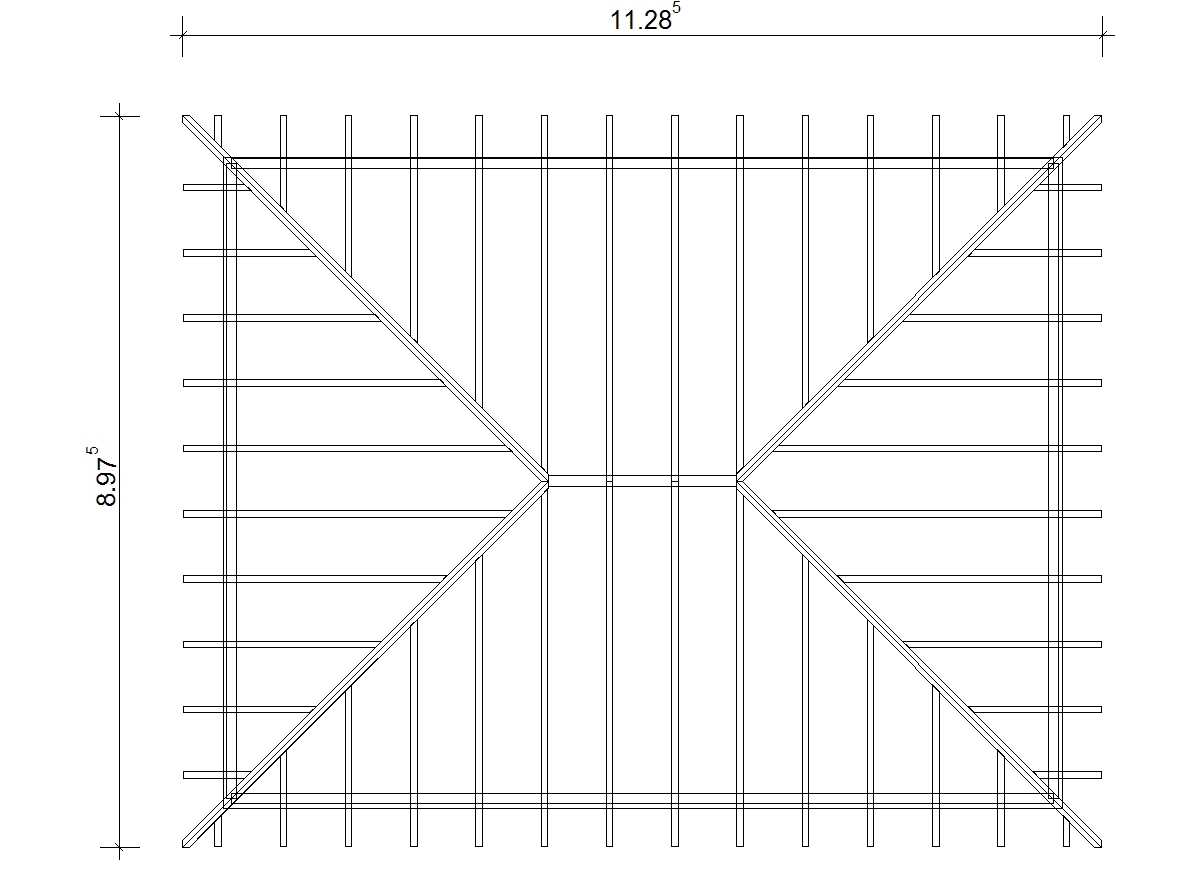

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Расчет площади

Чтобы строительство крыши прошло без проблем, необходимо правильно посчитать, сколько и какого сечения потребуется бруса, а также площадь кровельного покрытия. В этом случае монтаж будет осуществлен без задержек на закупку недостающего материала, а также после окончания работ не останется большого количества неликвидных излишков.

В зависимости от выбранной конструкции, кровля представляет собой четыре равнобедренных треугольника (классический шатровый проект) или две трапеции и два треугольника. Достаточно взять составленную схему и разбить плоскости на прямоугольные треугольники. Дальше проводится простой расчет:

• высота и ширина перемножаются и результат делится пополам;
• слагаются площади каждого треугольника;
• добавляется резерв 10-30% на обрезки в зависимости от сложности формы скатов.

Получив площадь внешнего покрытия, необходимо сделать проект внутренней части крыши. В него входит мембрана, гидроизоляция и утеплитель. Без этих материалов просто нет смысла делать красивый дом, под куполом которого будет сыро, чрезмерно жарко или холодно.

Утеплитель выбирается заранее и под его размер часто подбирается шаг стропил. Ширина стандартной теплоизоляции составляет 60, 80 и 100 см. В большинстве случаев обрезки используются повторно.

Если принято решение использовать пенополиуретан, высчитывается объем пространства между стропил. Пена продается в баллончиках, расчетный объем которых указан в инструкции.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

• длину до мм;
• вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
• горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
