В чем важность верного определения высоты цоколя, как ее рассчитать?

Высота фундамента над землей для деревянного дома – Все о брусе и деревообработке



В зависимости от типа строящегося сооружения на этапе его проектирования принимаются определенные параметры фундамента: площадь его подошвы, от которой зависит и ширина фундамента (в случае с ленточным основанием), а также высота фундамента над землей. В этой статье мы попробуем дать универсальный ответ на вопрос о необходимой высоте фундамента.

Учитывая то, что в расходах на строительство загородного дома возведение фундамента составит немалую долю, вполне понятно желание индивидуального застройщика минимизировать параметры этой части здания. И если расчетные глубина и ширина фундамента – параметры, с которыми приходится смириться, то в отношении надземной высоты основания возможны варианты.

От чего зависит видимая (надземная) высота фундамента

Необходимо понимать, что эта часть основания служит связующим звеном, своеобразной перемычкой на смежном участке «грунт – внешняя среда». А этот участок, как никакой другой, в процессе эксплуатации здания подвергается воздействию внешних факторов – повышенной влажности и температурных колебаний. Фундамент необходимо поднимать выше нулевой отметки со следующими целями:

для устройства цоколя дома, когда часть фундамента берет на себя роль цоколя. Очевидно, что цельная конструкция отличается лучшими характеристиками, нежели конструкция «фундамент + цоколь»; для защиты стен дома от повышенной влажности. Даже несмотря на отмостку, боковая нижняя часть дома будет постоянно увлажняться, поэтому переход «фундамент – стены» лучше поднять как можно выше. Насколько конкретно? Минимум на 200 мм от земли, можно и выше. Наблюдательный застройщик в одну из зим может оценить толщину снежного покрова на участке, к которой можно добавить 100 мм и получить оптимальную высоту фундамента; нередко фундамент возвышается над землей ввиду устройства подвального помещения. В этом случае высота основания определяется исходя из проектных данных; для столбчатых и свайных фундаментов минимальный подъем над землей составляет также 200 мм, это требуется, чтобы пучинистый грунт не оказывал воздействия на постройку

Высота может быть больше, например, если рельеф строительной площадки имеет уклон; при расчете высоты фундамента необходимо также принимать во внимание возможную усадку дома, величина которой зависит от характеристик грунта и нагрузки на него со стороны сооружения; увеличение высоты в ряде случаев позволяет предотвратить разрушение материала стен здания. Особенно это касается деревянных построек, к примеру бань

В этом случае либо сразу устраивают высокий фундамент (около 500 мм), либо возводят цоколь из других строительных материалов

В этом случае либо сразу устраивают высокий фундамент (около 500 мм), либо возводят цоколь из других строительных материалов.

Резюмируя вышесказанное

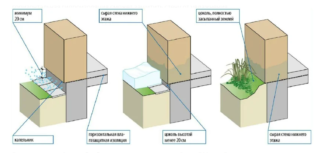

Нужно определить высоту надземной части фундамента. Учитываем минимум в 200 мм. Оцениваем толщину снежного покрова и при необходимости изменяем параметры основания постройки.

Чем выше фундамент расположен над землей – тем лучше и тем меньше необходимо усилий для сохранения нижней части дома. Оптимальными значениями считаются 350–400 мм над уровнем земли.

Не забывайте о гидро- и теплоизоляции надземной части фундамента! Эти меры не только сохранят основание постройки (предотвратят просачивание влаги и разрушение арматуры фундамента), но и сократят тепловые потери.

Чертежи мангалов из кирпича и металла Изготовление любой конструкции, даже такой простой как мангал, должно вестись с учетом имеющихся чертежей. Можно взять готовые схемы, а можно запечатлеть на бумаге собственные мысли. В рамках нашей статьи мы приводим несколько чертежей простых кирпичных и металлических мангалов. При желании, вы всегда сможете модифицировать их и создать неповторимое изделие. Как сделать септик из бетонных колец своими руками – 5 вариантов со схемами устройства Чувствуете в себе силы самостоятельно решить вопрос с очисткой стоков в своём доме? Для этого вовсе не обязательно покупать заводские септики. Есть несколько простых конструкций, которые можно изготовить самостоятельно. Для этого нужны лишь ваше время, набор простых инструментов и доступные строительные материалы

Дизайн интерьера бани и сауны Как сделать банную процедуру по-настоящему классной? Для этого важно соблюдение трех условий: удачная компания, исправная каменка и действительно уютный интерьер бани. В этой статье мы не сможем помочь вам советом относительно первых двух условий, зато расскажем об основных правилах оформления парной, моечной и комнаты отдыха

С легким паром!

С легким паром!

Наращивание фундамента

В случае если застройщик изначально возвел основание недостаточной высоты, возникает необходимость это как-то исправить. Для поднятия цоколя используют полнотелый кирпич. С его помощью можно как укрепить, так и поднять базовую часть всей конструкции. Такая кладка укрепляется по принципу армирования кладочной сеткой. Самым подходящим раствором для укрепления будет раствор марки М100. Если у легких деревянных и каркасных зданий основание укрепляют с помощью красного полнотелого кирпича, то у домов из пенно- и шлакоблоков лучше использовать бетон.

Рассмотрев причины, которые вынуждают строить высокие фундаменты, подведем некоторые итоги. Возвышение верхней границы основания необходимо по многим причинам, но на какой же высоте остановиться? Как уже выше указывалось, минимальная высота ленточного или иного фундамента – 20 см. Но она будет скорректирована в сторону увеличения после оценки толщины снежного покрова в вашей местности.

Схемы наращивания фундамента.

В идеале, чем выше фундамент, тем лучше будет защищен ваш дом, но исходя из компромисса между качеством и ценой, необходимо остановиться на конкретной оптимальной цифре.

В средней полосе России оптимальной для фундамента считается высота в 40-50 см над уровнем земли. Но при этом необходимо помнить о надлежащей гидроизоляции и утеплении надземной части основания.

Эти меры направлены на защиту дома от воздействия среды, предотвращение разрушения и воспрепятствование теплопотери. Даже если есть соблазн сэкономить финансовые средства за счет уменьшения высоты фундамента над уровнем дома, не поддавайтесь. Помните о поговорке, что скупой платит дважды. Вполне возможно, что из-за экономии нескольких сантиметров при возведении основания уже через год-другой вам придется вкладывать гораздо большие суммы в ремонт дома, да еще и оплачивать более кусачие счета за отопление.

Высокий фундамент – это защита строения от множества неблагоприятных факторов.

Стандартная и оптимальная высота цоколя

Высота цоколя в технической документации СНиП не регламентируется и принимается в зависимости от расчета в каждом конкретном случае. Минусом подъема основания является удорожание стоимости работ по строительству здания.

Мера возвышения определяется как стандартная и оптимальная.

Иногда поднятие над землей нижней части дома остается единственным способом избежать разрушения конструкций от увлажнения стен. Речь идет о возведении постройки из бруса, бревен, досок, а также при каркасном строительстве. В этом случае высота цоколя принимается максимально возможного размера.

Стандартная

Параметр рассчитывается от поверхности земли. На выбор поднятия влияет устройство отвода грунтовых жидкостей от фундамента и установка отмостки по периметру постройки.

Если выполняются указанные условия, стандартная высота составляет:

• для обычных загородных домов поднятие выбирается 30 – 40 см над уровнем почвы;
• городские постройки испытывают влияние кислот, щелочей, бензиновых паров, если располагаются близко к проезжей части, поэтому высота увеличивается до 50 см;
• в деревянных зданиях цоколь поднимается на 80 – 100 см над грунтом;
• в сооружениях с техническим этажом показатель находится на уровне 1,5 – 2,0 м.

Оптимальная

Цоколь устраивается, чтобы уменьшить поступление влаги в жилое помещение и пространство подвала, подземного гаража, мастерской. Оптимальная высота принимается с учетом множества факторов. Высота цоколя от земли по нормам может быть уменьшена, если проводятся определенные работы для уменьшения окружающей влажности.

Сопротивление низкого основания намоканию может быть увеличено путем гидроизоляции. Используется обмазочный, оклеечный и пропитывающий вариант. Успешная защита от влаги предохранит цоколь от разрушения при замерзании, уменьшит капиллярную передачу жидкости на стены строения. Эффективная изоляция выполняется комбинированным способом, когда сочетаются рулонные материалы и проникающие составы.

Виды цоколей

Выделяют три основных типа обустраиваемой цокольной части, каждый из которых имеет свои особенности.

Вид	Основные особенности	Нюансы обустройства
Выступающий	Такая разновидность организовывается в тех случаях, если стены тонкие или есть необходимость обустройства цокольного этажа.	Располагается за пределами стен фасада. Это создает дополнительную необходимость монтировать отливы, так как стекающая со стен вода приводит к порче материалов.
Западающий	Идеальный вариант для строений с толстыми стенами.	Находится под основным фасадом, что создает для него защиту от атмосферных осадков.
Вровень со стенами	В таком случае цоколь и стены находятся на одном уровне, что может упростить процесс облицовки всего строения.	Применяется в редких случаях, поскольку также требует дополнительной защиты в виде отлива.

Выбирают разновидность, исходя из особенностей строения и личных потребностей.

Как тип цоколя влияет на высоту

В зависимости от выбранной разновидности цоколя определяется его оптимальная высота. Так, для строительных конструкций с подвальным помещением обязательно сооружать выступающую цокольную часть. Ее высота должна быть максимальной, так как чем она больше, тем лучше тепло- и гидроизоляция подвала.

Для остальных типов зданий, где есть возможность, лучше всего делать западающую цокольную часть. Она более защищена от влияния осадков. К тому же ее можно делать минимальной, что существенно сокращает затраты. При западающем цоколе, чем он меньше, тем лучше защищен от негативного влияния.

Рекомендации по выбору качественного шлакоблока

Дом из шлакоблока — это надежная, долговечная и относительно недорогая в возведении конструкция. Если строится большой дом, то шлакоблок считается наиболее практичным и удобным материалом. вы можете даже не иметь соответствующего опыта, чтобы успешно построить хороший дом из шлакоблока. При соблюдении технологии можно получить и теплый дом, ведь воздушные полости будут отлично справляться с изоляцией.

Но есть у шлакоблока и свои недостатки. К примеру, он очень боится воды, так что если вы решили построить из него дом, нужно будет предусмотреть погоду и после завершения строительства хорошо оштукатурить стены. Профессионалы рекомендуют делать слой до 20 мм с одной и с другой стороны.

Горизонтальная гидроизоляция цоколя дома.

По причине такой боязни влаги фундамент тоже нуждается в особом внимании. Чтобы влага не доставала до блоков, фундамент необходимо сделать повыше и обязательно предусмотреть цоколь. Между цоколем и 1 рядом стены укладывается гидроизоляция. По возможности дом нужно достроить до сезона дождей, а в идеале — даже поставить крышу, чтобы влага и сырость не повредили материал. Скорость строительства дома из шлакоблока это вполне позволяет.

При покупке шлакоблока нужно уметь оценить их безвредность и качество. В качестве наполнителя для цемента при изготовлении шлакоблока производители могут использовать даже отходы горения, к примеру, смолу. Подобный материал не будет хорошим. Лучше ориентироваться на кирпичную крошку, щебень, опилки, керамзит. Проверьте и прочность приобретаемого шлакоблока. Можете поднять его на 1-1,5 м и отпустить вниз. Если блок сломался, покупать его не стоит. Даже трещины считаются недопустимыми. О подходящем уровне прочности свидетельствуют лишь немногочисленные сколы.

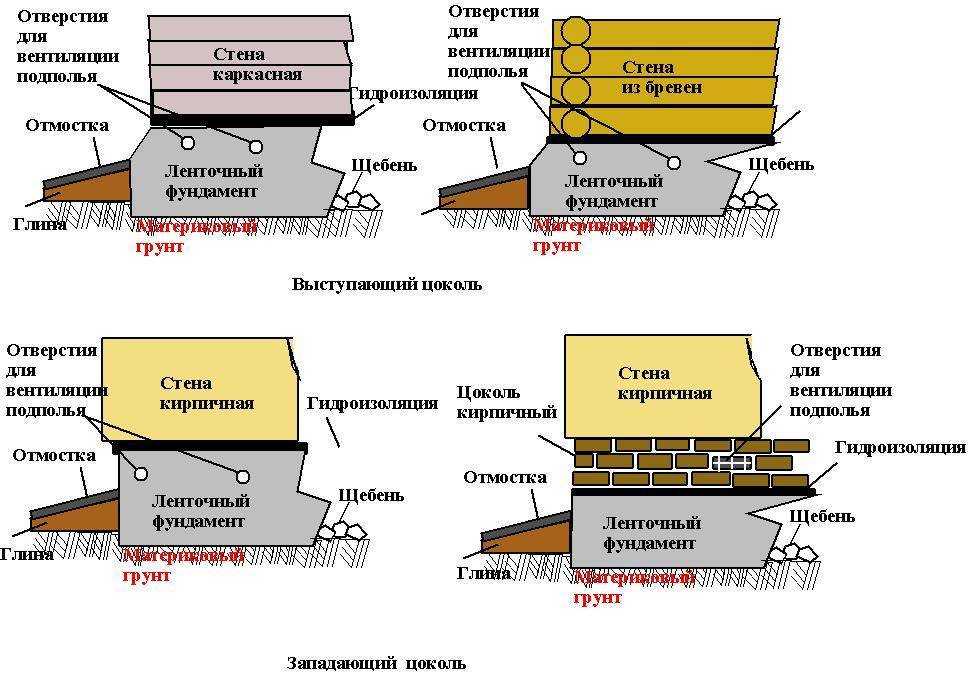

Виды цоколей.

Методы строительства цоколя будет различаться в зависимости от типа фундамента здания. В нашей стране чаще всего используется или ленточное, или свайное основание. Также большую популярность имеет монолитный фундамент.

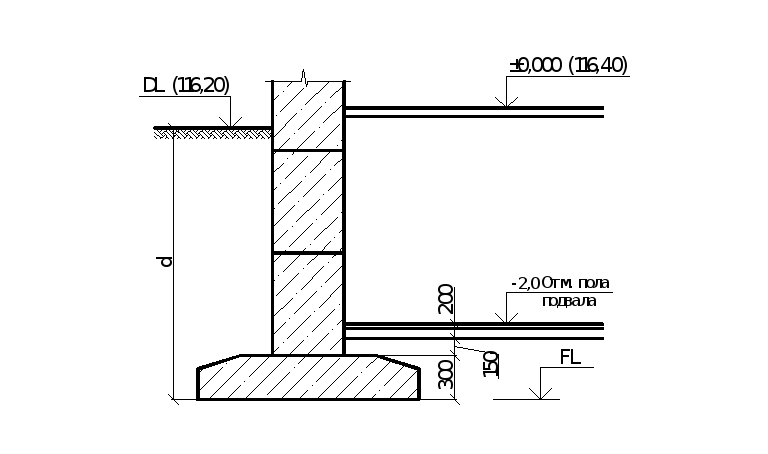

Высота цоколя от земли для дома.

Цоколь, выполненный кирпичной кладкой.

Если был возведен ленточный фундамент, то цоколь может быть выполнен в двух решениях:

1. Монолитный. В этом случае фундамент выполнен в виде бетонной стены. Такой цоколь должен быть построен вместе с заливкой фундамента.
2. Кладка. При реализации цоколя из кладки, фундамент делают до уровня почвы, затем производят кирпичную (либо из другого стройматериала) кладку. Подобная конструкция не может похвастать высоким уровнем защиты от различных воздействий (если сравнивать с монолитной альтернативой), поэтому необходимо провести дополнительную облицовку и отделку.

При использовании свайного фундамента устройство цоколя над землей сопровождается некоторыми трудностями. Высоту и толщину цоколя в этом случае определяют в зависимости от наземной части свай. Цоколь при свайном фундаменте может быть навесным или сделанным на ленточном фундаменте.

Конечно, навесной цоколь куда дешевле и проще в реализации. Его основу составляет обрешетка, закрепляемая к сваям по всему периметру загородного дома. Обрешетка может быть сделана из древесины или металлических труб. После устройства, обрешетку необходимо обшить с помощью любых отделочных материалов. В последние годы всё чаще использует сайдинг или термопанели.

Второе решение более сложное в реализации и затратное. Оно предполагает обустройство ленточного фундамента вокруг здания, на который будет выполняться кладка. Основное преимущество такой конструкции заключается в том, что она обеспечивает достаточно высокий уровень утепления внутренних помещений.

Высокий цоколь прекрасно справляется со всеми защитными функциями. Чтобы сооружение было более долговечным, необходимо обязательно отделать надземную часть фундамента подходящими материалами. Такой подход позволит предотвратить отрицательное воздействие климатических условий на конструкцию, а также сделает экстерьер загородного дома боле привлекательным.

В качестве яркого примера можно рассмотреть облицовку с помощью цокольного металлического сайдинга. Этот материал весьма популярен в последнее время.

Цоколь высота СНИП.

Отделка дома сайдингом.

Принципы отделки в этом случае выглядят следующим образом:

• Работы по отделке должны начинаться с подготовки поверхности. Необязательно, но крайне желательно убрать все дефекты черновой стены. Если стены имеют значительные неровности, то рекомендуется сделать качественную обрешетку, а не тратить лишнее время на выравнивание.
• После этого устанавливается стартовая рейка, которая монтируется в горизонтальном положении (приблизительно на высоте в 40-45 мм над нижней точкой).
• Далее, лист сайдинга монтируется в направляющую рейку и закрепляется с помощью саморезов или специальных фиксирующих элементов.
• Затем необходимо вставить второй лист сайдинга, сдвинув его к предыдущему. В местах стыков рекомендуется оставлять минимальный зазор, чтобы материал мог без проблем расширяться при нагревании. Минимальная температура, кстати, будет незначительно уменьшать толщину элементов отделки.
• Впоследствии таким же образом необходимо отделать всю площадь цоколя .

Естественно, цокольная часть здания может быть отделана любыми другими современными или традиционными облицовочными материалами. Главное в этом случае – обеспечение защиты материалов конструкции от воздействия влаги и холодного воздуха

Кроме того, надо уделить внимание устройству отмостки и дренажной системы на участке. С их помощью можно будет исключить подтопление подземных помещений дома, а также воздействие влаги на конструкции

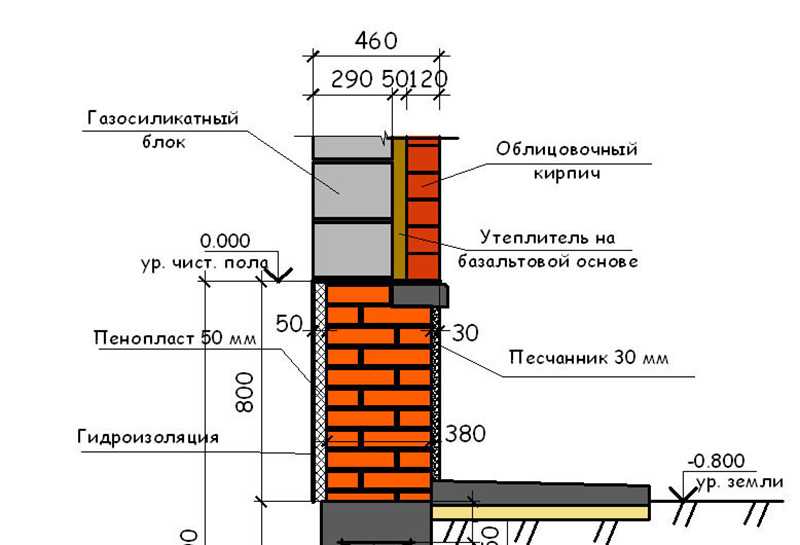

Утепление цоколя частного дома

Застройщики обычно всегда уделяют достаточно внимания утеплению наружных стен и полов первого этажа дома, но часто пренебрегают устранением мостиков холода в цокольном узле, по которым из дома уходит тепло.

Для устранение мостика холода в доме с полами по грунту цоколь утепляют снаружи на высоту не менее 1 м. вниз от уровня пола. Слой утеплителя заглубляют в грунт ниже отмостки.

При строительстве дома цоколь и подземную часть фундамента на глубину не менее 0,5 — 1 м. рекомендуется утеплять снаружи слоем утеплителя. Этот вариант утепления для разных конструкций стены показан на рисунках выше.

Утепление цоколя и фундамента позволяет устранить или уменьшить глубину промерзания грунта в цокольном пространстве с деревянными или бетонными полами по грунту, а также под подошвой фундамента. Это уменьшает воздействие сил морозного пучения грунта на конструкции дома.

Если дополнить вертикальную теплоизоляцию фундамента горизонтальной теплоизоляционной юбкой, то получим конструкцию теплоизолированного фундамента — лучшего для частного дома.

Кроме того, теплоизоляции цоколя ликвидирует мостик холода

через цоколь и несущую часть стены в обход теплоизоляции пола и стены. В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунтуЕсли на участке грунты не пучинистые

или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами

без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5 м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.

В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют.

Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Следующая статья:

Предыдущая статья:

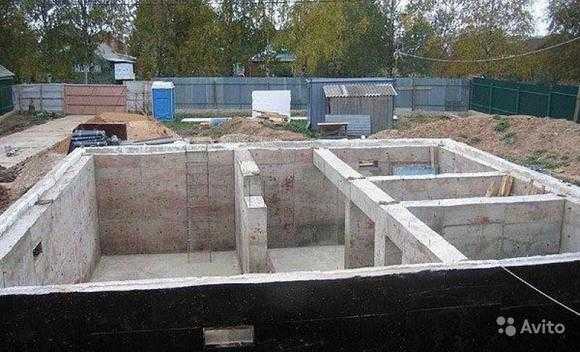

Как правильно построить цокольный этаж?

Цокольное помещение должно иметь специальные вентиляционные продухи для обеспечения циркуляции воздуха по внутреннему пространству и для исключения образования конденсата на конструкциях здания

Часто при возведении цокольных этажей повышенное внимание уделяют прочности конструкции

В ряде случаев смета на устройство цокольной части здания настолько высока, что перекрывает собой стоимость проведения всех остальных работ по возведению надземных этажей. По правилам СНиП в большинстве подвалов загородных домов не могут быть размещены многие технические помещения.

Главным техническим помещением большинства загородных домов является газовая котельная, которая может располагаться на цокольном этаже без особых проблем. Это связано с тем, что в силу своей конструкции цокольное помещение, в отличие от подвала, в большинстве случаев будет отвечать всем требованиям СНиП по размещению котельных.

Также неплохим вариантом экономии места на участке является устройство гаража на цокольном этаже здания. Это обстоятельство позволяет организовать на цокольном этаже гостиную или спальню с полностью стеклянной стеной, что позволит получить невероятный дизайнерский эффект.

В СНиП дано четкое определение цокольного этажа. Не стоит думать о том, что государственные строительные нормы как-то притесняют. Заглубленный в землю этаж – это возможность использования дополнительной полезной площади.

Наличие цокольного этажа существенно влияет на этажность здания, а это, в свою очередь, важно потому, что при ИЖС допускаются дома до двух этажей высотой (не считая мансарды). Хотя стены и того и другого образованы конструкциями фундамента, благодаря этому жесткому критерию (высоте помещений относительно уровня земли) границу между ними провести довольно просто

Цокольный этаж позволяет разнообразить архитектуру дома

По площади он может быть больше или меньше основной постройки

Цокольный этаж позволяет разнообразить архитектуру дома. По площади он может быть больше или меньше основной постройки.

Конструкция фундаментов цокольных этажей мало чем отличается от конструкций фундаментов зданий, не имеющих подвальных и полуподвальных помещений. Одно время широко было распространено наличие гаража именно в цокольном этаже, но последние данные говорят о неэкологичности такого варианта, и от него все чаще отказываются.

Цокольный этаж очень хорош там, где элементарно мало места, а увеличение этажности вверх невозможно по тем или иным причинам. Если здание с цокольным этажом вписано в склон, часть этого этажа получается почти полностью расположенной выше уровня земли и полноценно освещается солнцем.

При наличии в доме цокольного этажа мы имеем возможность использовать его так, как считаем нужным. Как и любое жилое или нежилое помещение, цокольный этаж имеет некоторые особенности проектирования. Наличие тех или иных жилых помещений на цокольном этаже нормы СНиП не регламентируют, поэтому здесь может быть размещено всё что угодно.

В загородных районах с развитой инфраструктурой, расположенных поблизости от мегаполисов, застройка не менее тесная, чем в самих городах. Расширение полезного пространства за счет скрытых резервов – насущный вопрос при создании проекта участка.

Один из вариантов – цокольный этаж: это возможность увеличить жилую площадь дома, не отнимая ни сантиметра у сада или огорода.

Основные правила строительства цоколя

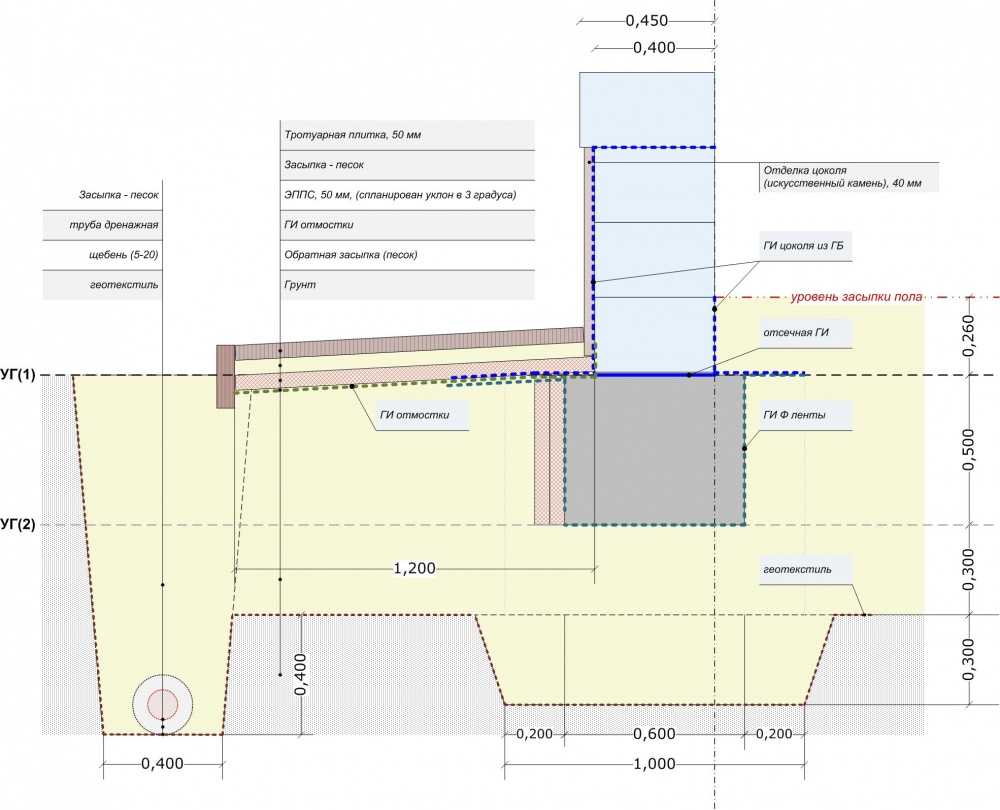

Схема утепления отмостки и цоколя.

Цокольная надстройка над ленточным фундаментом делается шириной, аналогичной ширине основания. Цоколи же столбчатых (забирные стены) фундаментов толстыми быть не могут.

При работе на песчаном, гравийном, скальном грунте забирку нужно закладывать над уровнем земли. При строительстве на глинистом грунте забирку углубляют в землю на 25-35 см. Под ней обязательно образуется песчаная подушка толщиной порядка 25-30 см. Верхнюю плоскость цоколя выравнивают (как и верхнюю плоскость фундамента) при помощи строительного уровня.

Строя дом, нужно учитывать еще одну важную особенность, которая касается цоколя. Имеется в виду обеспечение естественной циркуляции замкнутого пространства, которое образуется между грунтом, полом и цокольными стенами. Для обеспечения свободной циркуляции с каждой стороны на высоте 15-21 см от земли нужно оставлять продухи — окна для вентиляции размером порядка 15 см².
