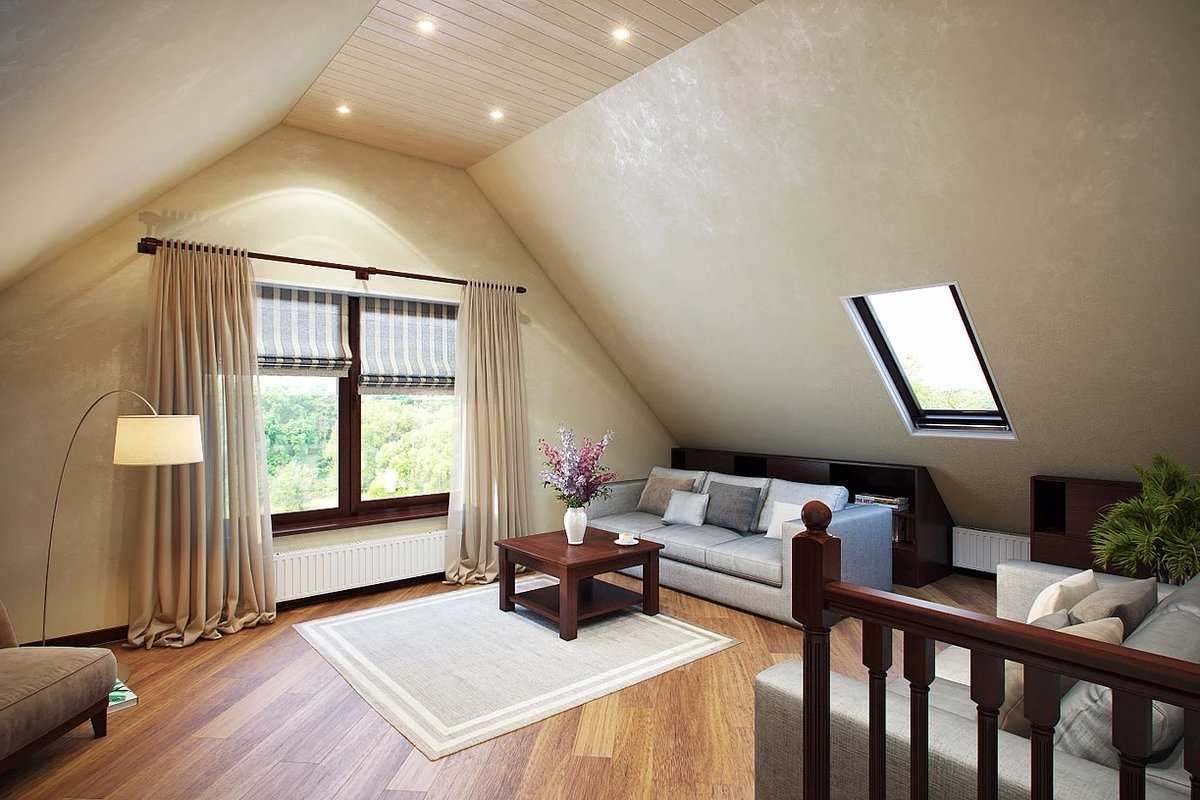

Окна в крыше мансарды частного дома

Финишные работы: фиксация деталей и гидроизоляция

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!

А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?

Общие рекомендации по изготовлению и монтажу

Нередко при строительстве загородного дома или дачи изначально чердак не планируют использовать как жилое помещение. В подобных случаях окна на фронтоне не имеет смысла делать большими – функция достаточности освещения для чердачного помещения второстепенная.

Но со временем может возникнуть потребность в переоборудовании чердака в мансарду, и тогда придётся менять не только размеры оконных проёмов, но и их местоположение. В принципе задача врезки окна не так уж сложна, особенно если речь идёт о фронтоне каркасной конструкции. С цельным фронтоном без разрушения капитальной стены не обойтись. Что касается мансардных окон, располагаемых на скатах крыши, то здесь многое зависит от особенностей стропильной системы. Если проектирование дома выполнялось правильно, то проёмы между стропами будут достаточными, чтобы при необходимости встраивать туда оконные рамы. В противном случае существует вероятность, что стропильные ноги придётся переносить, выполняя работы по дополнительному укреплению конструкции, при этом придётся частично разбирать и кровельный материал, что существенно усложнит монтаж. Так что лучше предусмотреть всё заранее, ещё на этапе проектирования.

Слишком большая ширина пролётов между стропилами – не проблема: при соблюдении правильной технологии допускается монтаж оконной рамы на обрешётку, просто дополнительно усилив её.

А что делать, если ширина пролёта недостаточна для установки оконной рамы нужных габаритов? В этом случае приемлемый выход – частичная модификация конструкции стропильной системы.

Действующие стандарты по ГОСТу предписывают установку мансардных окон на высоте не менее 80 см от поверхности пола, уровень освещённости мансардного помещения при этом будет зависеть от высоты оконного пролёта. На фронтоне, где стена расположена вертикально, с этим проблем не будет, но если проём планируется разместить на скате крыши, то здесь размеры окна будут зависеть от угла наклона кровли. Рекомендуемое значение – не менее 15º, но на практике такие покатые крыши встречаются редко. Что касается слуховых окон, то для чердачного нежилого помещения они могут быть совмещены с окнами во фронтонах, для мансарды их обычно размещают на скатах в соответствии со СНиПами II-26/21-01.

Окно-люк для выхода на кровлю

Люк на кровлю должен органично вписываться во внешний облик частного коттеджа. Замечательным решением становится окно люк, которое без проблем встраивается в кровлю и выглядит как обычное наклонное евроокно. Люки чудесно гармонируют с внешним обликом всего строения и установленными в нём окнами. Разновидность кровельных смотровых люков:

Аварийный кровельный выход внешне похож наклонное евроокно. Он наделён всеми функциями простых окон. Применяется для технического осмотра и выхода на кровлю. Чтобы открыть створки, следует просто нажать на ручку и люк откроется автоматом с помощью газовых амортизаторов. Такие конструкции устанавливаются на кровлю с уклоном от 15 до 55 градусов.

угол открытия до 70 градусов;
комбинированная система открывания и проветривания;
заламинированное внутреннее стекло;
внешний слой – закалённая поверхность, обработанная самоочищающимся средством;
размер от 700 х 1200 мм до 1006 х 1200 мм.

Эксплуатационный выход внешне представляет собой обыкновенный мансардный люк-окно и служит для выхода на кровлю. Устанавливается на кровли с уклоном от 15 до 55 градусов, оснащены приточным клапаном для вентиляции мансарды. Открывается наружу по боковой оси.

евроокно открывается при помощи ручки;
люк снабжён многофункциональным стеклопакетом;
створка может открываться как вправо, так и влево;
размер люка – 500 на 930 мм.

Окно-люк устанавливается в чердачных помещениях зданий для технологического осмотра и выхода на крышу. Можно выбрать тип открывания и сторону. Снабжается положением на проветривание помещения. Устанавливается на крышах с уклоном от 20 до 65 градусов.

нижнее перекрытие рамы служит ступенькой;
створка фиксируемая в 3-х местах;
угол открытия до 89 градусов;
размер – 490 х 760 мм.

Мансардные окна Три способа устройства

Несмотря на то что для освещения мансарды придуманы мансардные окна, люкарны по-прежнему проектируют довольно часто, особенно в домах, выполненных в традиционном архитектурном стиле. С точки зрения конструкции-это не самый сложный элемент для выполнения. Поэтому имеет смысл ознакомиться с разными возможными решениями.

Люкарна

— это вид деревянной надстройки на крыше, в которой окно размещено вертикально. В зависимости от того, какова его ширина, в плоскости кровельного ската выполняется проем определенного размера. Это, в свою очередь, подсказывает различные способы его выполнения.

Это самый простой способ выполнения люкарны, поскольку не понадобится изменять несущую конструкцию крыши. Он применяется в тех случаях, когда ширина люкарны может быть меньше расстояния между стропилами. Это означает, что окно чаще всего будет занимать всю фасадную поверхность люкарны, а его ширина не будет слишком велика — как правило, 60 или 90 см. Этот размер окна обычно не обеспечивает достаточного количества света в мансарде, и поэтому часто проектируют несколько малых люкарн, расположенных рядом.

Конструкция люкарны, помещающейся между стропилами, исключительно простая, поскольку ее стенки — это лишь несколько досок, вверху прибитых к нарож-никам, то есть укороченным стропилам (в данном случае — балкам, образующим перекрытие над лю-карной), а внизу — к стропилам крыши, между которыми, собственно, она устраивается. Достаточными будут доски толщиной 38 мм и шириной 10 или 14 см, расположенные с шагом в 60 см, так же как и в каркасном деревянном доме. Такая конструкция настолько легкая, что для ее опирания чаще всего нет необходимости применять более толстые или сдвоенные стропила.

Прекрасным способом, обеспечивающим жесткость каркаса люкарны, является обшивка его с наружной стороны влагостойкой фанерой (толщиной минимум 9 мм, лучше 12 мм) или OSB-плитами (толщиной минимум 12-15 мм).

Помещение с люкарной будет комфортным, если ее ширина составляет больше половины длины стены, на которой она расположена, поскольку в этом случае есть возможность разместить два окна (или одно большое), чтобы дневной свет проникал практически в каждый угол. Кроме того, этот способ устройства позволяет значительно увеличить площадь в мансарде, где под скатами можно стоять в полный рост (то есть там, где высота помещения больше 190 см). Но такая большая ширина люкарны (обычно превышающая 180 см) связана с существенными изменениями в конструкции крыши из-за того, что придется перерезать одно или два стропила и осуществить замену.

Обязательным является также усиление крайних стропил — как правило, за счет их удвоения. Конструкция такой люкарны похожа на предыдущий тип — с той лишь разницей, что кровля обычно имеет два ската, а для устройства подвесного потолка люкарны часто используют удлиненные ригели конструкции крыши. Конструкцию люкарны можно выполнить в соответствии с принципами строительства каркасного дома из досок толщиной 38 мм и шириной 10, 14 см или же традиционным способом, с применением классических столярных и плотницких соединений, из брусьев толщиной минимум 5 см.

При люкарнах более широких, чем тройной шаг стропил, в обязательном порядке необходимо провести расчеты и спроектировать конструкцию, усиливающую конструкцию крыши. Иногда достаточно только замены и усиления стропильной ноги, но порой могут понадобиться также дополнительные стойки и прогоны. Поэтому каждый такой случай необходимо рассматривать индивидуально. В процессе работы над проектом решение об этом принимает конструктор.

Стандартные размеры мансардных окон

мансардные окна фото

Монтаж должен проводиться на крышах с уклоном от 15 до 90. Производители предлагают от 6 до 14 стандартных размеров. В остальном отличия касаются:

материала изготовления;
варианта открывания створок;
комплектации фурнитурой;
типа стеклопакета.

Рейтинг производителей на нашем рынке состоит из 3 компаний:

Велюкс (Дания). В отрасли с 1941 года.
Факро (Польша). Компания работает с 1986 года и смогла с обычной столярной мастерской, превратится в ведущего производителя.
РОТО (Германия). Предприятие установило удовлетворило потребности 500 миллионов людей и в отрасли более 80 лет.

Стандартный минимальный размер 55Х78 см, максимальный 114Х140 см. У каждого производителя своя линейка:

ширина, см	высота, см	ориентировочная эффективная площадь освещения, м2	Velux	FAKRO	ROTO
114	140	1,16	+	+	+
134	98	0,92		+
114	118	0,95	+	+	+
94	140	0,92	+	+	+
94	118	0,75		+	+
78	160	0,85	+	+
78	140	0,73	+	+
78	118	0,59	+	+
78	98	0,47	+	+
74	160	0,83			+
74	140	0,70			+
74	118	0,50			+
74	98	0,40			+
66	118	0,47	+	+
66	98	0,38		+
65	140	0,39			+
65	118	0,38			+
55	98	0,29		+
55	78	0,22	+	+
54	98	0,21		+
54	78	0,20			+

Виды

По типу используемого материала выделяют следующие:

Деревянные, со створками и рамой из клееного бруса.
С полиуретановым покрытием. Это деревянная конструкция, с покрытием, которое охраняет цвет и защищает от пожелтения.
С профилем из ПВХ. Рекомендованы для установки в санузлах и кухнях.
Бронированные.

Последний тип монтируют только на крышах из бетонных монолитных конструкций, так как имеют значительный вес. Деревянные рамы – дорогое удовольствие.

Деревянные мансардные окна

В зависимости от способа открывания выделяют:

с центральной осью поворота створки;
с приподнятой осью поворота;
с боковой осью поворота или мансардные люки;
с нижней поворотной осью, то есть рама открывается вперед;
комбинированные, открывающиеся наружу до 45 и поворачивающиеся.

Последняя разработка – конструкции, которые открываются пультом дистанционного управления или «умные окна». Это удачное решение для помещений, где размеры остекления очень большие. Есть модели, которые закрываются и открываются в зависимости от дождя или дыма. Их можно настроить на открытие в определенный промежуток времени.

Умные окна

Классификация по конструктивным особенностям:

Стандартные. Изготовляются по форме в виде квадрата или прямоугольника. Имеют самую простую конструкцию: створку и раму, могут быть глухими.
Надставки. Могут иметь прямоугольную или полукруглую форму. Чаще используются в качестве дополнительного декоративного верхнего элемента.
Балконные модели. Позволяют выходить человеку наружу, то есть образуют некое подобие балкона. Второй вариант – в закрытом положении повторяет форму крыши, а после открывания, створка поднимается вверх, наружу.
Световой туннель. Конструкция, не имеющая непосредственного контакта с комнатой и предназначенная для освещения пространства, где нет возможности сделать искусственное освещение.
Дополнительный оконный элемент. Обязательно монтируется в одной плоскости с мансардным окном. Эти модели устанавливаются в случаях, когда для освещения помещения не хватает уже существующего остекления, а 2 стандартные конструкции нет возможности смонтировать из-за небольшой высоты кровли.
Дуговые, то есть конструкция имеет изогнутые формы, в зависимости от радиуса крыши.
Карнизные. Предназначены для кровель, имеющих высокий пристенок под стеной.
Зенитные или предназначенные для плоских кровель.

В отдельную категорию выделяют комбинированные конструкции. На одном скате может быть установлено до 6 стеклопакетов, разных размеров и форм. Производители также предлагают модели для коньков, крыш с ломаной конфигурацией. Есть возможность сочленить светопрозрачные фасадные конструкции с уже существующими.

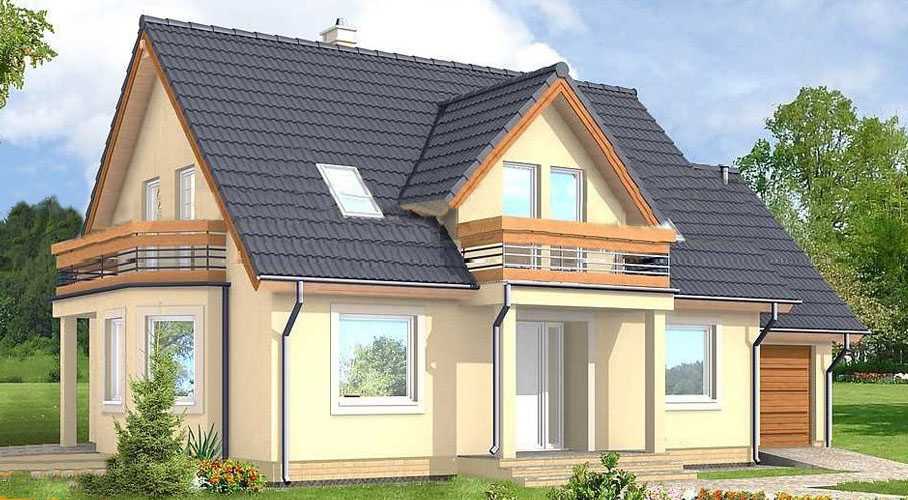

Как на мансарде сделать балкон. Балкон на мансардном этаже – изюминка дома или бесполезный элемент?

Когда заказчик просит сделать мансардный дом с балконом, его желание продиктовано следующими факторами:

Выход на улицу со второго этажа выглядит очень эстетично и придает зданию некую завершенность.
Появляется дополнительное место для отдыха, утреннего чаепития и вечернего любования звездным небом.
При наличии террасы или крыльца на первом этаже балконная плита может служить кровлей для этих конструкций.
В случае пожара балконная секция может послужить дополнительным способом эвакуации, если предусмотреть для этого необходимые средства (люк, лестницу и т.п.).

Чтобы насладиться природой, достаточно открыть балконную дверь

С перечисленными преимуществами сложно не согласиться, однако существуют и минусы строительства балконов в частных домах:

Возведение такой конструкции требует серьезных финансовых вложений.
Дополнительный выход в мансарде уменьшает теплоизоляцию помещения.
Зимой на перекрытии будет скапливаться снег, а весной и осенью дождевая вода, поэтому без надежной гидроизоляции не обойтись (опять же – дополнительные затраты).
Открытый балкон – это источник грязи и пыли, которые будут попадать внутрь помещения даже у особо аккуратных хозяев.

В условиях русской зимы практичность балконной зоны зачастую сводится к нулю

Конечно, с любыми недостатками можно бороться, особенно если для этого существует необходимая финансовая поддержка и стойкое желание придать своему дому элегантность и неповторимость. Тем более что есть масса примеров удачной реализации лоджий на мансардном этаже.

Что нужно учитывать при выборе

Помимо материала изготовления при выборе мансардных окон необходимо учитывать:

конструктивные особенности крыши (наклон ската и высоту расположения оконного блока);
тип кровельного материала и шаг укладки стропил;
габариты чердачного помещения и требуемый поток солнечного света;
потребность в наличие свободного доступа на кровлю;
необходимость вентиляционного клапана;
цвет рамы с улицы и многое другое.

Конструкции окон

Высота и угол установки на крыше

Чтобы угол обзора изнутри мансарды вышел оптимальным, от пола нижний край окна должен располагаться на высоте порядка 90–100 см, а верхний около 200 см. При этом надо учитывать наклон кровли. Приведенные цифры – это расстояние от пола до блока строго по вертикали. Непосредственно по наклонной крыше данные сантиметры будут больше в числовом выражении.

Чем выше и шире оконный блок, тем больше света с улицы получат комнаты на мансардном втором этаже. Однако высоко расположенное окно с ручкой под потолком проблематично будет открывать. При этом поднятая под самый конек оконная конструкция испытывает меньшие нагрузки от снега и дождя, нежели расположенная ниже.

Светопропускная способность мансардных окон

Располагать мансардные окна рекомендуется подальше от:

ендов;
труб дымоходов и вентиляций;
желобов водостока;
горизонтальных участков крыши.

При выборе места монтажа следует избегать всех мест, где только возможно скопление дождевой воды или снега. Насколько бы качественно не оказался выполнен оконный блок для мансарды, избыточная влага ему в категорической форме противопоказана. А скапливающийся поблизости на кровле снег может просто закрыть солнечный свет.

Угол наклона может быть любым. Но чем он круче, тем быстрее по такому окну стечет вода и меньше на нем задержится снега. И главное здесь – это стропила. Они должны выдерживать раму со стеклопакетом и всеми возможными внешними нагрузками. Распиливать их под большой блок для расширения проема стоит только в крайнем случае. Лучше взять окно меньшего размера, нежели нарушать целостность имеющейся стропильной системы.

Угол обзора из окна в зависимости от угла наклона

Цвет окна с улицы

Большинство мансардных окон заводского исполнения выкрашены или имеют накладки двух цветов по RAL:

7043 – серый.
7022 – серо-коричневый.

Эти цвета производителями выбраны, потому что подходят по окрасу практически ко всем существующим вариантам кровельных материалов. Но каких-либо ограничений в этом вопросе нет. Если хочется, то можно поставить и белый или иной по расцветке оконный блок. Под заказ сейчас готовы сделать все что угодно. Однако обходится такой вариант обычно дороже, нежели два указанных выше.

В вопросе выбора цвета оклада окна следует ориентироваться на окрас кровли. Для коричневой керамической черепицы идеально подойдет рамный профиль серо-коричневого оттенка, а для шифера или разноцветной металлочерепицы лучше выбрать серый отлив. Но все в конечном итоге зависит от хозяина дома.

Другие особенности

На фото коттеджи с мансардными широкими окнами выглядят роскошно. Но чтобы так оно оказалось и в реальности, не стоит забывать об отоплении и правильности монтажа светопрозрачной конструкции. Что обычный на фасаде, что рассматриваемый на крыше мансарды оконный блок – в помещении под ними должен обязательно стоять радиатор. В противном случае на стеклопакете начнет образовываться конденсат.

При монтаже основное внимание следует уделить надежности крепления короба окна мансардного этажа к стропильной обрешетке и качеству исполнения гидроизоляции с утеплением. При этом от бруса стропил до внешней рамы необходимо оставлять зазоры по периметру в 2–7 см под теплоизоляционный материал

При разборе крыши следует следить, чтобы кровельный пирог получил как можно меньше повреждений. Плюс перед установкой блока нужно смонтировать готовый гидроизоляционный фартук либо выполнить его из соответствующего материала вручную. Он обеспечивает дополнительную защиту, предотвращая протечки дождевой и талой воды с кровли в мансарду.

По нормативам на квадратный метр светопрозрачного остекления вертикально расположенного окна должно приходиться около 7 кв. м пола, а наклонного мансардного варианта – порядка 10 кв. м. Подбирать блок по площади следует исходя из этих рекомендаций.

Но многое здесь зависит от имеющейся обрешетки стропильной системы. Как минимум, оконная конструкция должна опираться на сквозной горизонтальный брус. В отдельных случаях разрешается подставить снизу под новый такой сегмент подпорки, но лучше ничего не ломать изначально.

Конструктивные особенности окон

Монтаж окна в крыше дома

В начале работ вырезается отверстие необходимых размеров для создания проема в покрытии кровли, и начинается монтаж рамы окна. Ее размещают на несущих стропилинах кровли при помощи смонтированного отдельно деревянного спецкаркаса из брусьев 4х5 см. Лучше всего прикрепить детали этой конструкции к стропилинам при помощи неподдающегося коррозии стройматериала. Каркасные детали соединяют специальными саморезами для деревянных конструкций, плотно фиксируя их к стропилинам. Также устанавливают параллельно кровле домостроения слуховые каркасные окна, но для обустройства такого сложного и трудоемкого конструктивного решения лучшим будет привлечь профессиональных кровельщиков.

Виды слуховых окон

Виды слуховых окон для крыши.

Слуховое окно с плоской крышей обычно монтируют с водосточными желобами, поэтому крыша должна иметь уклон от 5 до 15 градусов. Конструкция четырехугольной формы с односкатной или двускатной крышей похожа на окошко с плоской крышей, но она обязана иметь немного больший уклон скатов, минимум от 15 градусов.

Слуховое окно треугольной формы чаще всего встречается на крышах загородных домов и коттеджей. Такая конструкция не имеет боковых стен, их место занимают скаты кровли. Это приводит к уменьшению количества гидроизоляционной работы, но в то же время снижает освещенность мансарды, если фасадная часть такого окна не направлена на фасад дома. В последнее время появилось интересное решение в виде круглой формы. В народе такие конструкции называют «рот лягушки» или «летучая мышь».

Каркас

Каркас слухового окна монтируется в то время, когда происходит монтаж системы стропил кровли. Если крыша двускатная, в каркасе имеется своя обрешетка и свои стропила. В основном это отдельная мини-крыша. Когда возводится стропильная система, в тех местах, где планируются слуховые окна, нужно предусмотреть проемы, которые ограждают стропильные ноги с повышенной прочностью, потому что они должны будут принять на себя массу конструкции слухового окна.

Схема каркаса слухового окна.

Потом на стропильные ноги укладывают поперечные балки: верхнюю – согласно размерам окна, а нижнюю – на уровне внешней стены дома. На нижнюю балку устанавливают вертикальные стойки, которые связывает по верху поперечный брусок. Получаем раму, которую скрепляем продольными брусьями с верхней балкой, которую уложили на усиленные стропила. Так мы получаем каркас, но пока без стропильной системы самого окна. Систему стропил на мансарде делают, следуя образу основной конструкции кровли.

Каркас треугольного окна

Устанавливая балки-перемычки, нежелательно делать врубки в стропильные ноги основной конструкции кровли, дабы не допустить ослабление несущей способности. Крепление всех элементов каркаса выполняется с помощью металлических крепежных деталей. После проверки каркаса по горизонтали и вертикали можно устанавливать коньковый брус и маленькие стропила крыши слухового окна. Вырезают стропила согласно шаблону – это неплохо упрощает работы. Боковые стенки обшивают влагостойким материалом. Крыша окна монтируется одновременно с выполнением кровельного материала на основную крышу.

Правильно гидроизолируйте стыки слухового окна и основной кровли, чтобы не было протечки.

Водонепроницаемый фартук

Одна из важных задач – герметизация мансардного окна. Проем расположен в кровле и установлен под наклоном, поэтому при плохой герметизации в помещение станет проникать влага, а стекло будет запотевать. Чтобы этого не происходило, выполняют следующие действия:

Над проемом устанавливают дренажный желоб, под который заводят гидроизоляцию.
Для надежной защиты окна от влаги используют водонепроницаемый фартук, он продается вместе с окном или покупается отдельно. Его плотно укладывают вокруг рамы и крепят к обрешетке.
По окончании монтажа фартука настилают кровлю и начинают монтировать оклад.

При монтаже с водонепроницаемого фартука снимают защитную пленку и аккуратно приклеивают, разглаживая все образующиеся складки.

Технология установки окна в мансарде

Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.

Подготовительные мероприятия

Заранее надо запастись инструментами. Для работы понадобятся:

уровень;
рулетка;
отвес;
линейка;
киянка и молоток;
шуруповерт.

Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.

Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.

Полезное: Теплоизоляция Технониколь для стен, пола, кровли и фасада

Резка оконного проема

Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.

Порядок действий:

Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
Черепицу снять, профлист срезать.

Обустройство коробки окна

Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.

Ход работ:

Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.

Монтаж оклада и стеклопакета

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:

Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
Зафиксировать верхнюю накладку, закрепив ее на шурупы.
Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
Подвести кровельный материал к фальцу на защитном фартуке.
В последнюю очередь сверху оклада устанавливают пластиковые накладки.

Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.

Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.

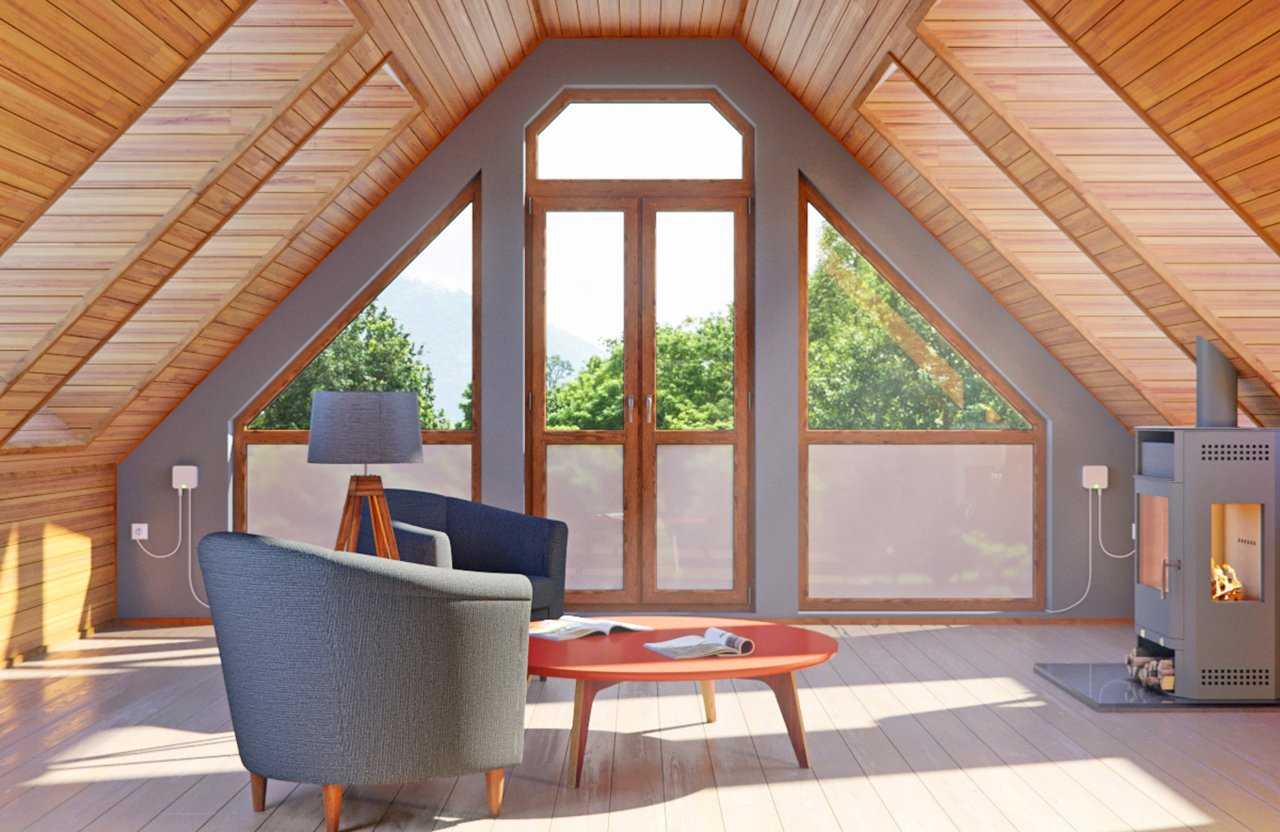

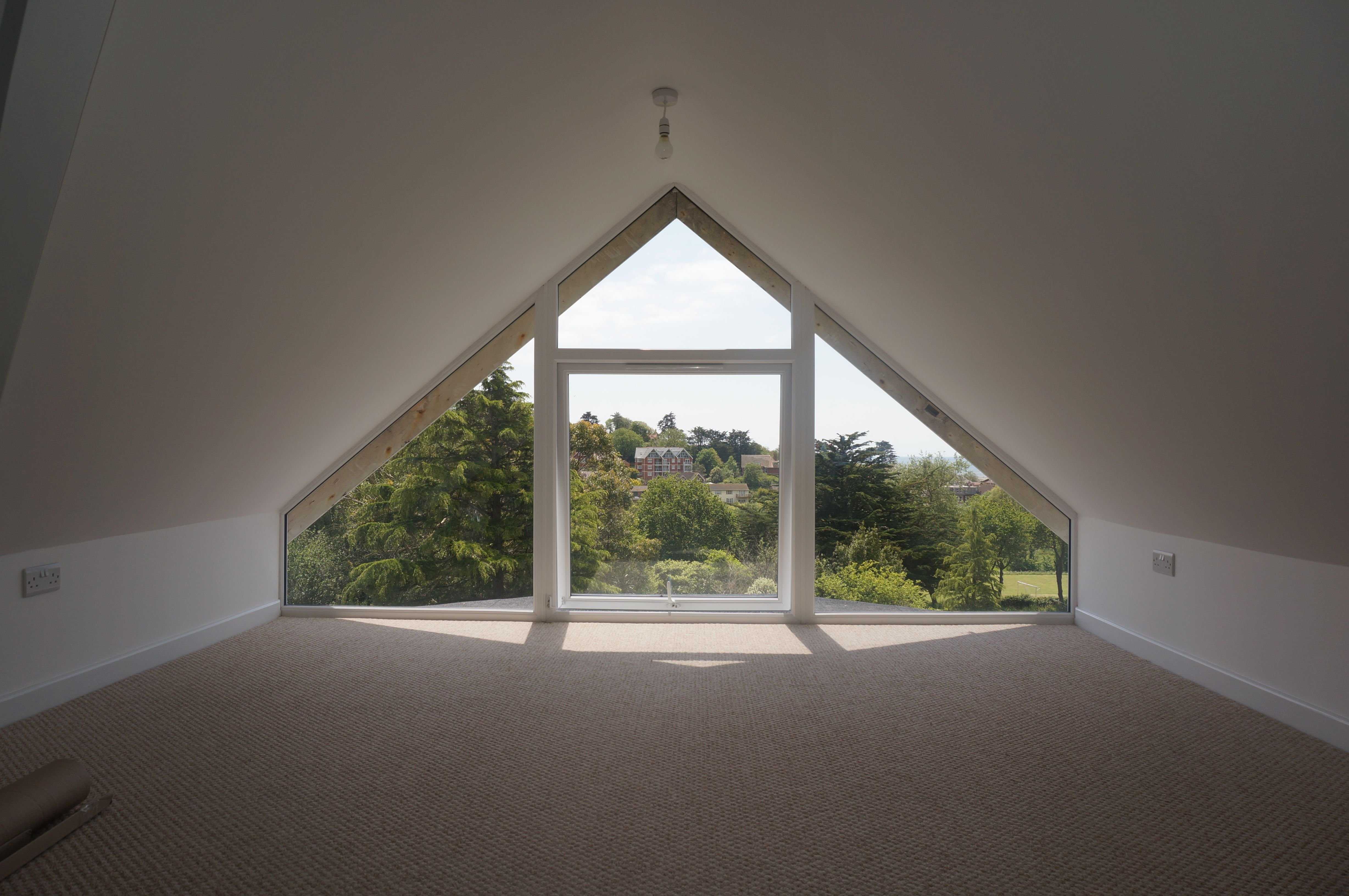

Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.
Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.
Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.
Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.
Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.

Далее подробнее рассмотрим варианты слухового окна-кукушки, или дормера, как наиболее многообразного и сложного в устройстве.

Особенности утепления мансардного окна

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

Для теплоизоляции мансардного окна лучше всего использовать каменную вату

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.
