Как сделать оконные рамы из дерева своими руками

Опасность ПВХ окон при горении, пожаре

Пожар, пожалуй, одно из самых опасных стихийных бедствий. Причин у него может быть много, но результат всегда один: разбушевавшаяся стихия выжигает все на своем пути. В агрессивных средах, в частности при горении, образуются новые вещества, способные нанести урон здоровью человека.

Температура воспламенения различных материалов

Материал	Температура воспламенения, 0C
1	Дерево (сосна)	255
2	Дерево (дуб)	238
3	ПВХ	391
4	Пенополистирол	346

Доведенный до температуры горения пластик, как и любой другой материал представляет опасность, прежде всего газами, образующимися в процессе горения

Во избежание отравления газами горения важно как можно быстрее покинуть место пожара, до этого дышать через мокрую ткань, защищая органы дыхания

Как ведут себя пластиковые окна при пожаре?

Поведение окон при пожаре заслуживает особого внимания. Герметичность пластиковых окон препятствует проникновению поддерживающего горение кислорода с улицы, а их способность к самозатуханию — важные аргументы в пользу выбора именно этого остекления в местах высого риска воспламенения.

«О требованиях по огнестойкости конструкций мы писали в материале противопожарные пластиковые окна.

Самой высокой степенью противопожарности могут похвастать только алюминиевые конструкции. «

Алюминиевые окна и двери производства Бизнес-М

Монтаж изделия

Полностью собранное окно следует установить в проем. Предварительно оттуда убирается весь мусор. Затем необходимо с шагом 80 мм сделать отверстия под дюбели. После монтажа окна фиксация его ведется на саморезы. Все щели заполняются монтажной пеной. Это позволяет утеплить оконный проем. Установка сопровождается регулярной проверкой геометрии окна.

Важным этапом является монтирование подоконника. При этом следует помнить, что по длине он делается на 100-200 мм больше оконного проема. Выступающая часть составляет величину в районе 70 мм.

Порядок установки его следующий:

1. Из доски или покупного изделия отрезается нужный размер.
2. Снаружи оббивается войлоком.
3. Ведется заведение его под раму.
4. Относительно земли подоконник выравнивается с помощью клиньев. Допускается уклон в наружную сторону до 2 градусов.

5. Все пустое пространство заполняется пеной при помощи пистолета.

Металлические ставни на окна своими руками виды и технология изготовления

Металлические ставни на окна своими руками

Металлические ставни – наиболее предпочтительный вариант защиты жилого строения или помещения хозяйственного назначения от взлома и проникновения.

В отличие от деревянных ставень металл является более прочным материалом, что в значительно степени влияет на сохранность окна и имущества внутри дома.

Такое решение имеет массу положительных сторон, так как ставни из металла крайне сложно взломать. К тому же, подобные ставни могут гармонично сочетаться с фасадом здания и превосходно вписываться в окружающую архитектуру.

Продумывать защиту окон от проникновения, лучше всего ещё на первых этапах строительства, ведь так можно будет выбрать наиболее оптимальную технологию монтажа.

Современные железные ставни выпускаются в самых разных вариациях – конструкции отличаются по количеству створок, их размеру, а также способу декорирования. В большинстве случаев, каркас створок производится из профильных труб, к которым приваривается полотно из стали.

При любой конструкции, ставни должны быть установлены таким образом, чтобы к стенам и оконной раме не проникала влага. Попадание воды через щели в изделиях приведёт к развитию грибка или плесени, которые будут постепенно разрушать материалы.

Ставни из металла — наиболее простой способ обезопасить жилище от взлома

Проблема решается не только обеспечением герметичности швов, но и применением стоков, отводящих влагу в сторону.

Если дом или дачную постройку не планируется использовать в холодное время года, оптимальным вариантом будет применение съёмных металлических щитов. Крепление подобных изделий, осуществляется с помощью легкоразъёмных резьбовых соединений.

Поскольку с уличной стороны конструкции любые крепления отсутствуют, металлические ставни для дачи практически невозможно вскрыть. Единственный недостаток металлических щитов – высокая масса, однако это не относится к изделиям из алюминия и других легкосплавных металлов.

Отдельно стоит упомянуть рентгенозащитные типы – подобные изделия обязательны для установки в кабинетах рентгеновской диагностики. Такие изделия делаются из толстых листов металла с дополнительными экранирующими вставками.

Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

• рулетка;
• угольник;
• шуруповерт;
• дрель;
• рубанок;
• стамеска.

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

• глухой;
• с двумя створками;
• с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются

Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к

в процессе эксплуатации именно с них может начаться процесс гниения

к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

Евроокно – что это и как это делается

Периметральная фурнитура – это сборная обвязка, комплектуемая из нескольких деталей, монтируемых по всему периметру профиля. Она обеспечивает запирание створки по нескольким точкам, посредством одной ручки, что позволяет добиться максимально плотного прилегания и исключает продувание. Благодаря этой фурнитуре окно, имеющее открывающуюся створку, может работать в двух режимах – поворотном и поворотно-откидном. При поворотном режиме окно открывается только поворотом, при комбинированном – оконная створка открывается и откидывается.

Принципиальное конструктивное отличие «евро» от обычных окон – это одна рама, в которой может стоять несколько стеклопакетов. Главная из технических характеристик «евро» – полная герметичность, достигаемая посредством различных уплотнителей. Теплопроводность же будет зависеть и от количества воздушных камер, и от типа стекол в стеклопакете, и от правильности монтажа окна. Поэтому материал, из которого изготавливается профиль, не играет существенной роли, важен функционал конструкции и ее характеристики.

Конструктивные особенности обсадной рамы

Эта вспомогательная конструкция всегда используется при монтаже окон в проем стены из бруса или бревна. Она противодействует влиянию усадки за счет следующих факторов:

• По конструкции это прямоугольный короб. Для его изготовления используют исключительно сухое дерево, прошедшее этап усушки.
• Обсада компенсирует усадку благодаря тому, что вертикальное крепление к стене (в проеме) выполнено скользящим способом. Соединение по принципу «шип в паз» сохраняет необходимую подвижность деталей, но при этом надежно перекрывает зазор между ними.

Обсаду выполняют из той же древесины, что и стены

• Между верхней доской окосячки и верхним венцом стенового проема оставляют зазор на усадку.
• Если вы будете менять окна в старом деревянном доме, то зазор между проемом и обсадой можно сделать минимальным. Если дом новый, то по высоте нужно оставить минимум 50-70 мм.

Такое устройство обсады приводит к тому, что окна в срубе не подвергаются нагрузкам. В процессе усыхания древесины обсада просто смещается по стене, сохраняя свои размеры и герметичность соединения.

Обсадная коробка – это, по сути, защитный элемент в виде рамы, установленной по периметру проема, и собранный из трех или четырех деталей. Существуют разные способы изготовления обсадной рамы: Т-образная и П-образная, чистовая и черновая, некоторые другие.

Отличие конструкций заключается в месте расположения фиксирующих деталей (шип и паз), которые оформляются на стойках окосячки и на самом проеме. Иногда обсадные рамы различают по материалу изготовления: из массива или клееных ламелей.

ПВХ-окно монтируется в обсаду, не задевая стен

Важно!

В обустройстве обсадной рамы для деревянных и пластиковых окон есть отличия. Деревянные окна можно устанавливать в обсаду любого вида. Для ПВХ-окон нужна обсада, способная выдерживать значительные нагрузки. Кроме того, при монтаже ПВХ-конструкций детали обсадной рамы фиксируются между собой только самозаклинивающими замками; обсадную раму для деревянных окон можно закреплять гвоздями и саморезами.

Деревянный короб стоит – делаем раму

В этой ситуации, при производстве рамы, важно учитывать какое окно требуется получить в итоге. Ниже описана инструкция к одностекольному двупазному профилю:

1. Габариты бруса, главного материала для работы, выбираются исходя из имеющихся параметров. Можно взять брус, длина и ширина которого 6 и 5 см или любой другой, подходящий по размерам.
2. При двойном стеклопакете необходимо сделать на один паз больше. Это позволит держать стекло и закрепить короб.
3. При сооружении профиля следует примеять фрезер либо электрорубанок.
4. Намереваясь собрать детали в одну конструкцию, их необходимо обрезать. Соблюдая прямой угол, края обрезаются наискось под углом, равным 45 градусам. Саморезы позволяет закрепить детали, сделав их неподвижными.

Стоит учитывать, что обналичка сейчас очень отличается от того, как ее использовали раньше. Еще пару лет назад обналичка служила теплоизоляцией, скрывала изъяны. Сейчас же она используется в качестве декоративного элемента.

Новичкам этот процесс может показаться сложным, инструкции непонятными, но стоит только собрать все незаменимые материалы и работать, и все сразу становится нагляднее

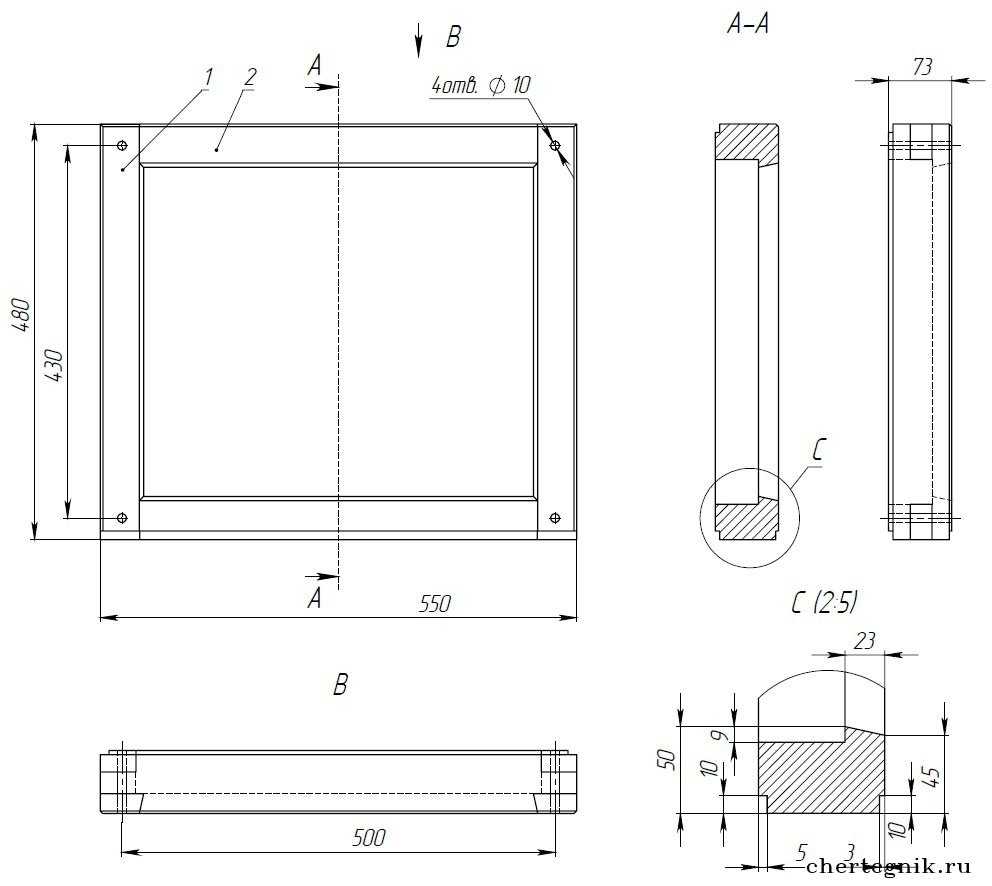

Важно изучить чертежи, учитывать необходимые размеры

Делаем короб, если его нет: все гениальное просто

Если в стену не вмонтирован короб, куда и будет установлено ваше окошко, то его придется также сделать самостоятельно. Он служит для того, чтобы нагрузка от веса стен не ложилась на хрупкие оконные рамы, что довольно опасно. Ничего сложного тут точно не будет, все просто, нужен обычный короб по размерам, которые вы должны замерять сами.

• Возьмите доску или брус, с сечением 15х5 сантиметров, чего и будет вполне достаточно для изготовления короба.
• В заготовке нужно выбрать паз, глубиной в полтора сантиметра, в форме буковки Г.
• Изначально соединить части конструкции можно при помощи обычного столярного клея.
• Далее в углах высверливаются отверстия, глубиной до трех сантиметров, в которые вставляются деревянные штифты для жесткого скрепления конструкции под углом в 90 стандартных градусов (прямой угол).

Смонтировать короб в стенке нужно так, чтобы он было совершенно неподвижен. То есть нужно высверлить отверстия, куда вставляются анкера или дюбели, и намертво прикрутить к нему коробку. Все щели рекомендуется задуть монтажной пеной, что вполне целесообразно, если вы впоследствии не забудете о тепло и гидроизоляции.

Оконные рамы из дерева своими руками, видео, комментарии

Для начала нужно знать, что в работе вам нужен будет особый брус, размером 6х4 сантиметров в сечении, а может даже и больше. Тут все зависит от основного размера оконного блока. Форма профиля для рамы может быть разнообразной, тут все зависит от предполагаемого количества стекол, их оригинальной толщиной, а также размером, купленных заранее, заводских штапиков.

Нужно знать

Чем больше по площади у вас получается оконный блок в целом, тем крупнее, то есть больше по сечению брус нужно выбирать. Может случиться так, что рамы может значительно перекосить от собственного веса и массы стекол, а это нужно предусмотреть заранее, чтобы потом не переделывать всю конструкцию.

• Одностекольный вариант оконного профиля должен будет иметь два прямоугольных паза, которые нужны для монтажа в коробе и для остекления.
• Если профиль предполагается с двумя стеклами, то нужно обязательно сделать дополнительный паз для второго стекла.
• Под сантиметровый штапик нужно будет выбирать прямоугольный паз, а также стекло в четыре миллиметра толщиной.

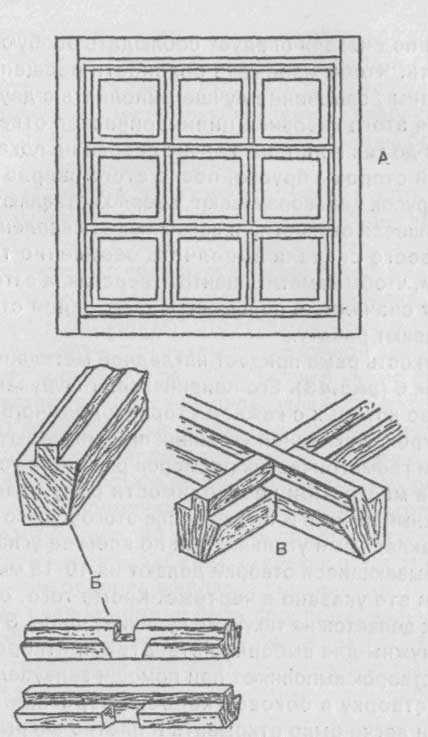

• Из профиля с заранее проделами пазами и будет собираться рама, причем для этого ее нужно разметить, тщательно промерив, а том срезать под углом в 45 градусов.
• Нужно сделать крепежное соединение «шип-паз» стандартного типа, и посадить его на столярный клей для большей надежности и обеспечения неподвижности конструкции.

Можно также дополнительно закрепить раму саморезами. Однако тут придется следить, чтобы шляпки их зашли в древесину заподлицо, иначе они будут мешать закрыванию и открыванию створок, а это недопустимо.

Вставляем стекла в оконные рамы своими руками, видео

Когда все работы по изготовлению рам завершены, останется только вставить в конструкцию стекла, и тогда уже можно заниматься монтажом оконного блока в коробе в стене. Как правильно организовать процесс установки деревянного окна можно и нужно прочесть на сайте. Верное и точное промеривание и зарезка стекла обеспечит гарантию отсутствия мостиков холода, посредством плотного прилегания стекла к древесине.

• Соблюдать технику безопасности соблюдать обязательно, потому при работе со стеклом нужно сразу же надеть специальные рукавицы. Не помешают также и очки, чтобы стеклянная пыль не попала в глаз.
• Стекло нужно вырезать с погрешностью, не более одного миллиметра, а все края обработать наждачкой с мелким камушком.
• Предварительно примерив, стекла вставляются на промазанную герметиком раму, как раз в выбранный специально для этого паз. Остатки герметика нужно сразу же убирать чистой тканью, иначе потом будет сложно его отодрать, когда он засохнет.
• Если окно состоит из пары частей, то к средней части рамы нужно будет прикрутить специальный деревянный импост, который также должен быть изготовлен, подобно раме, со всеми необходимыми пазами.
• Открывающиеся створки делаются из более тонкого бруса, а к основной раме прикрепляется посредством навесных петель. Именно на этой створке нужно будет закрепить ручку, а на противоположной части рамы выбрать соответствующий паз под защелку-язычок.

Самостоятельное изготовление окон

Цена окон из древесины, изготовленных на заводах, довольно высока. Если же требования к герметичности не столь большие (например, нужно остеклить балкон, дачу или теплицу), то сэкономить поможет изготовление деревянных окон своими руками.

Обязательное условие производства деревянных окон – это точность.

Процесс изготовления требует таких инструментов:

• электрорубанок;
• стамески;
• шуруповерт;
• дрель;
• электролобзик;
• наждачная бумага с различной зернистостью;
• киянка;
• дрель;
• стеклорез;
• фрезерный станок или фрезерные насадки для дрели.

Фрезерные насадки для дрели

Необходимые материалы, чтобы делать окна:

• клееный брус с поперечным сечением 60*40 мм и доска 150*50 мм;
• штапик;
• оконные стёкла;
• силиконовый герметик;
• столярный клей;
• саморезы по дереву и маленькие гвозди.

Создание короба

Для окна нужна основа, которая защитит его целостность, в случае усадки дома. Поэтому изготавливают короб. Чтобы его сделать потребуется доска 150*50 мм. В заготовке выполняют паз глубиной 1,5 см Г-образной формы.

Части между собой склеивают столярным клеем. Для сохранения угла 90° в углах изделия производят отверстия, в которые вставляют стержни длиной 30–40 мм. Готовый короб вставляют в проём и крепят дюбелями. Зазоры обрабатывают монтажной пеной.

Как сделать раму?

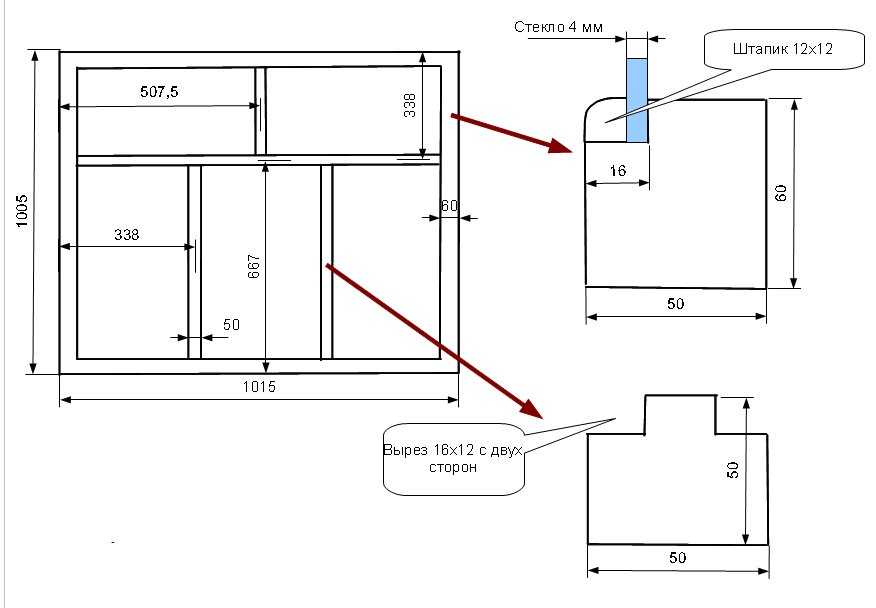

На изготовление оконных рам потребуется клееный брус сечением 60*40 мм. Форма профиля зависит от количества стёкол и создаётся с помощью электролобзика и фрезера.

Фрезер

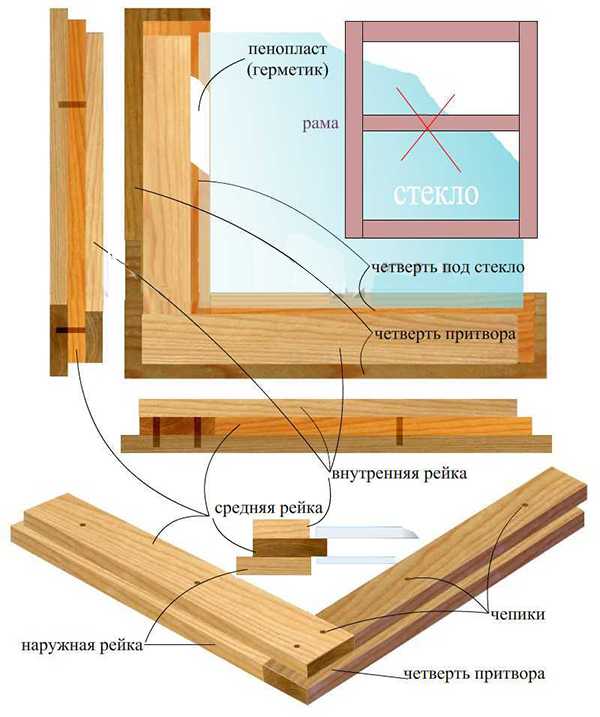

Для одностекольного профиля в заготовке выполняется два Г-образных паза. Для установки стекла размер канавки 10*14 мм, а для соединения с коробом – 15*20 мм. В двухстекольном профиле делают три паза – для стёкол две канавки 10*14 мм и одна 15*20 мм для монтажа в основу.

Для изготовления оконных рам из дерева берется стекло толщиной 4 мм и сантиметровый штапик. Профили состыковывают соединением «шип-паз», а концы деталей обрабатывают так, чтобы получился скос 45° для создания прямых углов. По-другому можно усилить конструкцию металлическим уголком. Его ставят в углы рамы и крепят саморезами. Такой вариант подходит, если готовая рама не требует хорошего эстетического вида.

Установка стеклянного полотна

Перед монтажом стекла в раму важно определить размеры с точностью до миллиметра. Стекло должно плотно прилегать к древесине, не образуя зазоров. С помощью алмазного стеклореза разрезают стеклянные полотна, которые должны быть предварительно очищены и смазаны немного жиром

Вдоль линейки, которая должна быть длиннее разрезаемого материала, непрерывным движением ведут инструментом. Надрезанное стекло кладут на край стола и надавливают, просто отламывая его

С помощью алмазного стеклореза разрезают стеклянные полотна, которые должны быть предварительно очищены и смазаны немного жиром. Вдоль линейки, которая должна быть длиннее разрезаемого материала, непрерывным движением ведут инструментом. Надрезанное стекло кладут на край стола и надавливают, просто отламывая его.

Важно! Обязательно одевать спецодежду во время работы со стеклом – защитные очки, плотные резиновые перчатки и маска для лица. Перед финишным монтажом на канавки деревянных деталей наносят силиконовый герметик. Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы

Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта

Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы. Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта

Перед финишным монтажом на канавки деревянных деталей наносят силиконовый герметик. Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы. Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта.

Чтобы окно не запотевало изнутри, между стёклами помещают осушитель. Можно пространство между стёклами заполнить сухим воздухом, если в наличии есть компрессор. Для этой цели в створках делают отверстие, которое потом закрывают деревянным штифтом. Все поверхности обрабатываются лаком или краской в два слоя.

А также нужно не забывать следить за чистотой стекла во время работы. После каждого этапа его нужно насухо вытирать.

Установка окна

На оконную раму монтируют необходимую фурнитуру. Далее, раму вставляют в короб и закрепляют её с помощью саморезов. Зазоры между деревянными частями окна обязательно обрабатывают герметиком или монтажной пеной. На финишном этапе работ устанавливают подоконник и делают откосы.

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Короб

Наибольшей популярностью среди материалов для изготовления короба у потребителей среднего класса пользуется сосна. Она доступна в ценовом плане и практична в применении.

Более качественным будет окно из дуба. Но этот материал достаточно дорогой, поэтому специалисты не рекомендуют изготавливать из него оконную конструкцию в первый раз. Также не стоит применять мягкие породы дерева.

Сосновые доски, которые будут использоваться для короба, необходимо правильно просушить.

Если был выбран клееный брус, то при условии качественного монтажа вы гарантированно получите окно высокой прочности, оно не изменит своих параметров в процессе эксплуатации.

Чтобы избежать последующей деформации, блок окна должен быть на пару сантиметров меньше проема.

В зависимости от толщины окна выбирают брус определенного размера. Минимальный показатель – 6*4 см.

Пазы в брусе можно сделать с помощью фрезера или электрорубанка. Перед проведением этого этапа работ лучше всего потренироваться на отдельном куске доски.

Сначала необходимо произвести замеры, в соответствии с которыми можно будет изготавливать короб. В заготовках к нему на глубину в 1,5 см следует сделать пазы, имеющие форму буквы Г. Торцы брусков запиливают под углом в 45˚. После этого все элементы оконного короба необходимо соединить столярным клеем, сделать в них отверстия, сквозь которые вставить стержни из дерева длиной 3 см.

Таким образом получившаяся конструкция станет неподвижной и жестко закрепленной под прямым углом.

Проем, в который будут монтировать короб, необходимо предварительно подготовить: очистить от мусора и грязи, выровнять. В стенах следует просверлить отверстия (шагом не более 80 см), в которые нужно вбить дюбели. Короб закрепляют при помощи саморезов.

После этого с помощью монтажной пены необходимо заделать все щели между стенами и коробом. Преимущество такой фиксации заключается в следующем: конструкция не зависит от температурных перепадов.

Необходимо помнить, что геометрия окна должна быть четко соблюдена: углы — 90˚, разница диагоналей – не более 10 мм, отклонения в ровности – не более 1 мм на 1 м длины блока окна.

Как резать стекло

Стекло, которое будет использовано при изготовлении стеклопакетов, размечают с особой тщательностью. Погрешность даже в 1 мм нежелательна, так как может усложнить процесс монтажа конструкции.

Режут стекло при помощи стеклорезов. Режущей кромкой такого инструмента является либо синтетический алмаз, либо колесико из сверхтвердого металлического сплава. Перед работой выполняют следующие подготовительные действия:

• Защищают руки и глаза с помощью перчаток и защитных очков. Эти средства защиты не позволят маленьким кусочкам стекла травмировать кожу и глаза, отскочив в сторону при резке.
• Стекло отчищают от грязи, обезжиривают и тщательно вытирают насухо.
• В месте разреза стекло смачивают минеральным маслом, чтобы облегчить скольжение инструмента.
• Проводить черту стеклорезом нужно одним резким и решительным движением. Если все сделано правильно – раздастся характерный скрипучий звук. Он свидетельствует о том, что разрез имеет достаточную глубину.

Проведя черту, стекло смещают на край стола, так, чтобы порез оказался на углу. Аккуратно постукивая по стеклу и надавливая на него, откалывают отрезанную часть.

Стекло в месте свежего среза имеет грубые заусенцы. Чтобы снизить риск получения порезов, край надо обработать наждачной бумагой.

Этапы работ

Нарезка профиля. Для квадратного или прямоугольного окна нарезку профиля следует делать под углом пилы 90˚. При распилке профиля прибавьте несколько миллиметров для сварки. На профиле сразу маркером подпишите горизонтали и вертикали, чтобы впоследствии запутавшись не спаять вертикаль с вертикалью.

Армировка. Армировочный профиль (железо) напилите на 90 мм меньше размера рамного профиля – по 2 штуки (2 вертикали, 2 горизонтали). Для рамы подойдет П-образное железо. Вставьте железо в рамный профиль, контролируя, чтобы железо находилось строго посередине. Прикрутите железо к профилю с обратной стороны рамы на 10-ти миллиметровые саморезы со сверлом. Между саморезами расстояние должно быть ≤ 200 мм.

Сверление наружных дренажей для выхода конденсата. Процедура сверления отверстий выполняется только на нижней горизонтали рамы при помощи копировально-фрезерного станка. Рекомендуемый размер длины дренажей – 27 мм, а интервал между ними – от 550 до 700 мм.

Сварка углов рамы. Перед началом работ тщательно изучите функции сварочного аппарата и выставите необходимые параметры: давление сварки и прижима, температуру сварки, время на сварку и остывание. После этого приступайте к сварке углов рамы.

Зачистка рамы. При помощи ручного пневмо-углозачистного станка тщательно зачистите сварочные швы рамы и с лицевой и с тыльной стороны, выставив нужный угол под зачистку. Затем ручным пневматическим станком зачистите наружные углы рамы. И, наконец, стамеской очистите сварочные швы, находящиеся во внутренних углах рамы – в пасе под уплотнительную резину.

Вымерьте расположение импоста на раме, затем наденьте шаблон, и просверлите пластик сверлом 10 мм, затем чтобы сел соединитель импоста. Наружную стенку рамы и железо пробейте сверлом 5 мм.

Замер и выпиливание импоста. Измерьте размер импоста по раме (между двумя штапиковыми пасами) и прибавьте несколько миллиметров. После отпиливания импоста нужного размера, обработайте его торцы на станке.

Армировка импоста. Армирование (железо) в импост идет прямоугольной формы. Железо крепится отрезанной частью к нижней стенке импоста при помощи саморезов.

Вставка импоста. Установите соединители импоста в отверстия рамы и закрепите с двух сторон саморезами 70 мм. Далее при помощи дрели со сверлом 5 мм уберите стенки между рамой и импостом в пасе для уплотнительной резины (чтобы закатать резину по кругу). Закатку резины начинайте и заканчивайте сверху рамы.

Внутренние дренажи в раме. Сверлом 5 мм проделайте несколько дренажей приблизительно под углом 30-35˚ (три отверстия – один дренаж). Расстояние не должно превышать 50 мм -70 мм между внутренним и наружным дренажами.

Замер и напилка створки. Расчет размеров створки зависит от створочного проема в раме. Сделайте замер от одного штапикового паса до другого и прибавьте 15 мм — 20 мм (с учетом спайки в 6 мм). Выполните напилку створочного профиля.

Армировка створки. Производится аналогично, как на профиле рамы, но с внутренней стороны профиля створки. Недопустимо вкручивание самореза в середину створочного профиля.

Дренажи в створке. Выполняется как в раме при помощи дрели со сверлом 5 мм.

Отверстия под ручку. Проделайте сверлом 10 мм, точно в середине палки профиля.

Сварка и зачистка створки. Выполните также как на раме, только наружные углы полностью зачистите «ласточкой».

Закатывание уплотнительной резины. С обеих сторон створки и на раму навесьте фурнитуру. Просверлите отверстия на раме для верхней и нижней петли, а затем, отверстия на створке под нижнюю петлю. Закрепите створку на раме и закройте. Далее установите стеклопакеты и закрепите штапиками. Окно готово!

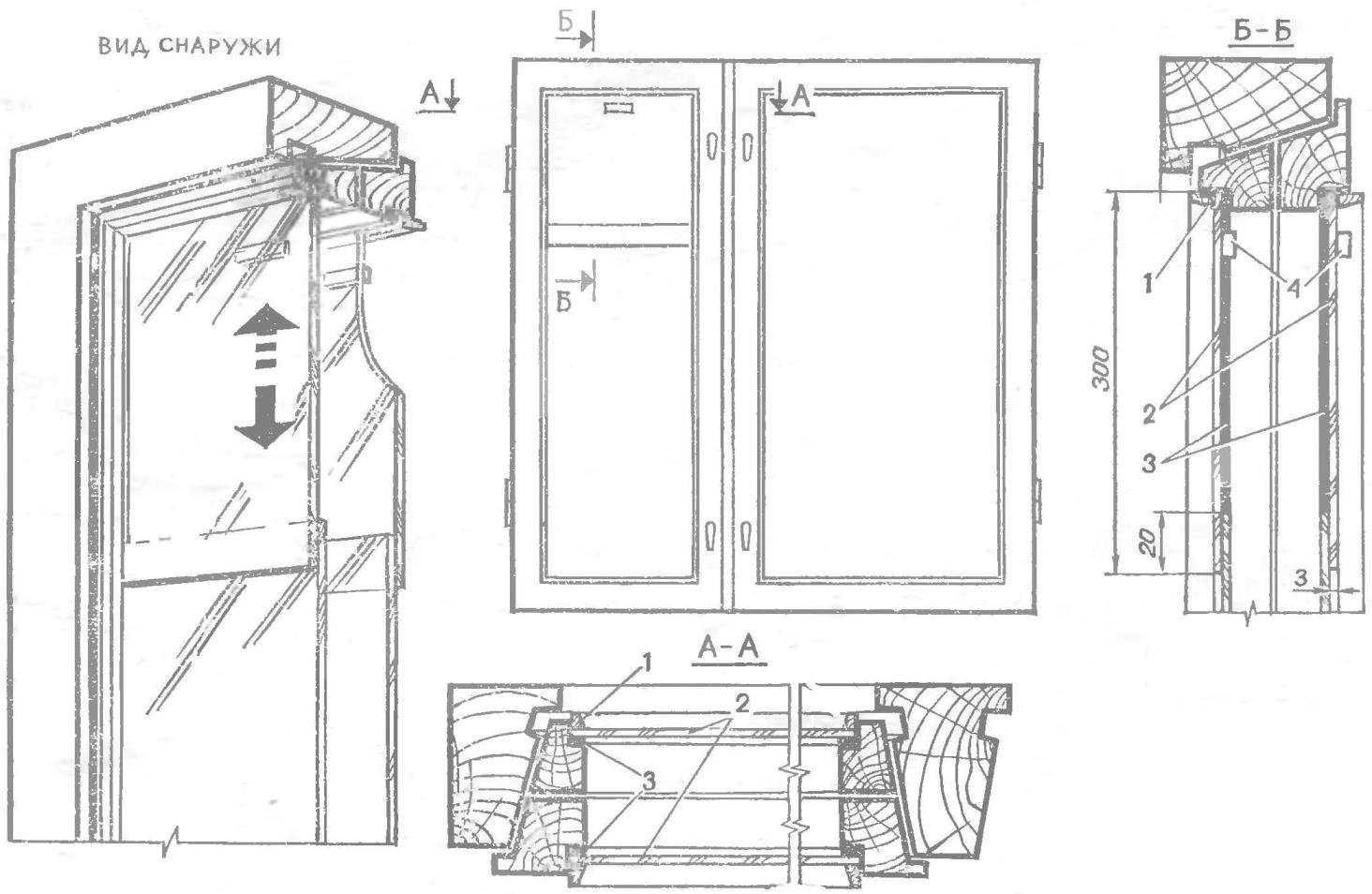

Конструкции

Конструкции оконных переплетов делятся на несколько типов.

Конструкция оконных переплетов подразделяется на следующие виды:

• глухие переплеты;
• створные (открывающиеся) – створок может быть разное количество (от 1 до 3);
• подъемные;
• раздвижные;
• с дополнительной установкой фрамуги или форточки (одной или нескольких).

Деревянные оконные рамы створного характера чаще всего выполняются с использованием трех элементов. Это две открывающиеся створки и закрепленная над ними фрамуга. Фрамуга может быть глухой, открывающейся либо отсутствовать вовсе.

Составными частями створок и фрамуги окна являются обвязки (верхние, нижние и боковые) и горбыльки (импост). Для углового соединения обвязок используют двойной шип, а для соединения горбыльков с обвязками – одиночный шип на клею, применяя для более надежного закрепления нагели.

Процесс изготовления требует от мастера определенных навыков и знаний, а так же аккуратности и точности. Но тому, кто имеет огромное желание сделать все своими руками, под силу любой вид строительных работ.

Прежде чем начать изготовление, приготовьте необходимые инструменты:

• рейсмус;
• стамеска;
• строительный ножик;
• ножовка;
• наждачная бумага (для зачистки);
• шуруповерт либо электродрель с насадками-сверлами;
• рубанок;
• угольник;
• карандаш либо маркер;
• линейка или рулетка.

Этап подготовительных работ

Окно из дерева

Как сделать окна своими руками, затратив минимум сил? Процесс изготовления состоит из следующих этапов:

1. Выбор подходящего профиля. Приобретение строительных материалов.
2. Изготовление коробки и рамы.
3. Установка оконных блоков. Остекление.

На подготовительном этапе нужно будет выбрать стекло. Это может быть обычное листовое, которое хорошо подходит для дачных окон. Кроме того, в деревянные рамы можно установить готовые стеклопакеты.

Каждый из выбранных вариантов имеет свои достоинства. Например, в первом случае есть возможность самостоятельно выбрать и купить дешевый материал. А вот использование стеклопакетов в деревянных рамах отличается тем, что такие окна значительно сократят потери тепла.

Изготавливая стеклопакеты, производители закачивают в пространство между листами стекла инертный газ. Такие окна можно использовать для остекления дачи и загородного дома.

Оконные рамы можно сделать из лиственницы. Дуб тоже пользуются популярностью, но обрабатывать его значительно сложнее. Хорошим вариантом станет изготовление конструкций из ангарской сосны. Даже начинающие строители могут работать с клееным брусом, изделия из этого материала прослужат не менее 50 лет.

Следует заранее приобрести чертежи. Самым простым вариантом, который подойдет начинающим строителям, можно назвать изготовление окон с двойной рамой и одинарным остеклением. Для столярных работ потребуются следующие инструменты:

• молоток;
• пила;
• стамеска.

Работа будет выполнена быстрее, если в наличии будут электрорубанок и фреза.

Про различные инструменты для обработки дерева своими руками, вы можете прочитать в нашей статье.

Как сделать окно, да так чтобы оно прослужило долго? Многое зависит от качества материала. Для работы подходит только сухая древесина. Ее следует внимательно осмотреть на строительной базе

Важно, чтобы не было сучков, тогда рама не треснет. Хорошим вариантом станет клееный материал. Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей

Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей.

Клееный брус хорош тем, что он практически не поддается деформации. Рама, выполненная из этого материала, не изменит форму даже при высокой влажности. Оконную раму можно сделать из досок 50х150 мм и брусков 50×50 мм. Также все деревянные конструкции обрабатывают антисептиком. Это предотвращает гниение.

Заводской оконный профиль имеет сложное строение, повторить его новичкам очень сложно. Поэтому проще всего использовать самый простой проект. Например, для создания оконного профиля может быть использована фанера. Необходимо скрепить 4 полосы в виде прямоугольника. Для изготовления профиля собирают несколько прямоугольников. Так можно сделать глухую раму или окно с 3 или 2 стеклами.

Для изготовления рамы с 1 стеклом потребуется 8 полос из фанеры, они образуют 2 прямоугольника. Полосы 2 слоя делают меньшей ширины. Для соединения деталей используют саморезы по дереву. Все части конструкции промазывают столярным клеем, тогда рама прослужит много лет.
