Примыкание стропил к коньковому брусу
Очень редкий в России способ монтажа стропил. Зато он очень распространен в США и Канаде, откуда и пришел к нам вместе с технологией быстровозводимых домов из SIP-панелей. При таком методе крепления стропила не опираются на прогон, а упираются в него. Это принципиально меняет схему распределения нагрузок в коньковом узле кровли, поэтому при монтаже стропил примыканием нужно очень точно следовать проектным чертежам.

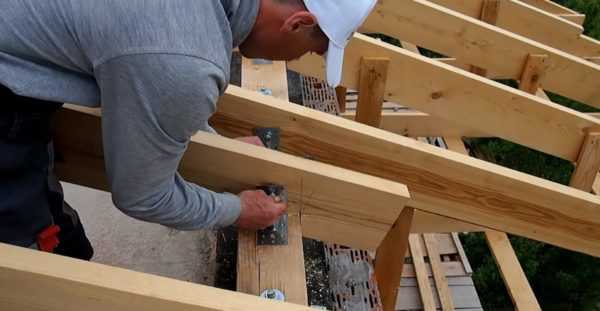

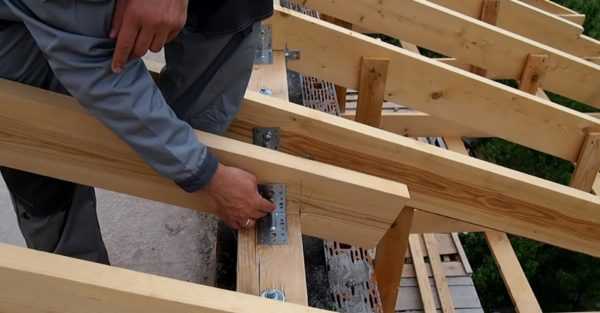

При примыкании стропил к коньковому брусу их обычно крепят сразу в трех плоскостях:
- устанавливают стропила на кронштейны или на LK-крепления;
- соединяют стропильные ноги металлической перфорированной полосой по верхней плоскости досок или 2-3 длинными гвоздями, забивая их наискось так, чтобы они зашли глубоко в коньковый брус;
- по бокам от стропил с обеих сторон конька устанавливают доски того же сечения, что и стропильные ноги.
Для крыш небольшой площади можно ограничиться только двумя крепежами: кронштейнами и досками-фиксаторами. Соединять стропила гвоздями или полосой в этом случае не нужно.
Разновидности металлических креплений и их характеристики
Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

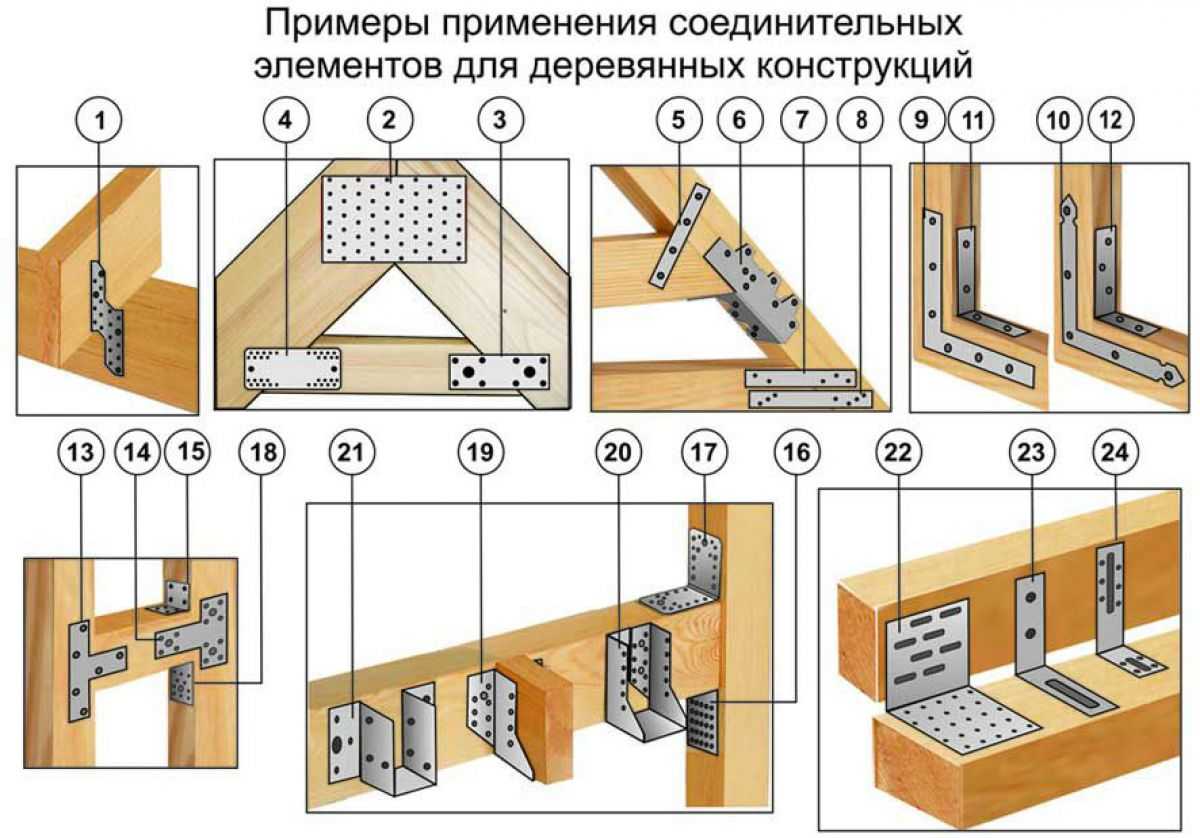

Среди разновидностей держателя стропила можно назвать такие приспособления:
- перфорированная монтажная лента;
- опора для балок;
- пластины и накладки;
- опоры для бруса;
- уголок для стропильных соединений;
- крепления LK;
- уголки KP;
- кронштейны WB;
- саморезы;
- стропильная скоба;
- болты с гайками;
- вязальная проволока.
Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.
Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.
Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.
Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.
Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.
Как крепить стропила, используя уголок
Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:
- В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
- Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
- Для большей надежности крепежный узел фиксируют скобами либо проволокой.
Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.
Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:
- Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
- На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
- С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
- Готовое крепежное соединение дополнительно закрепляется проволокой.
Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:
- при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
- категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.
Стропильная система является каркасом всей крыши. Именно эта конструкция берет на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала исправно и надежно, следует правильно произвести крепление стропил. Эту работу можно выполнить различными способами. Многое будет зависеть от места, где производится крепление стропильных ног, а также от типа самой системы. Так как правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом и пойдет речь.
Способы крепления стропил к мауэрлату с одной и двумя степенями свободы
Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.
В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.
| Вариант соединительного узла | Для одной степени свободы | Для двух степеней свободы |
| А | Три гвоздя с каждой стороны в стальной уголок | По одному гвоздю в стальной уголок или вовсе без прибивания |
| Б | Деревянные накладки фиксируются к мауэрлату с помощью стального уголка тремя гвоздями. Другой вариант – пробой через деревянный брусок | Деревянные накладки прибиваются без уголка, по одному гвоздю с каждой стороны |
| В | Стальной уголок креплением на три гвоздя | По одному гвоздю в уголок или без прибивания |
| Г | По три гвоздя через стальной уголок или напрямую стропило к мауэрлату | Смещение невозможно из-за треугольного запила |
| Д | Смещение возможно при отсутствии опорного деревянного бруска | |
| Е | Смещение возможно при отсутствии запила |

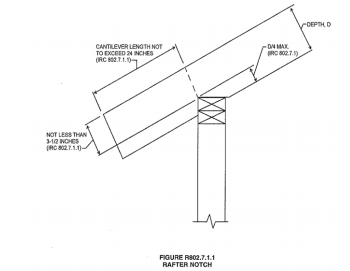

Размеры запила на стропильных ногах и продольных балках чердачного перекрытия определяются международными строительными правилами для одно- и двухэтажных жилых домов (International Residential Code for One- and Two- Family Dwellings 2012).
Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.
Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).
Технология крепления стропил к мауэрлату
В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.
Шаг 1

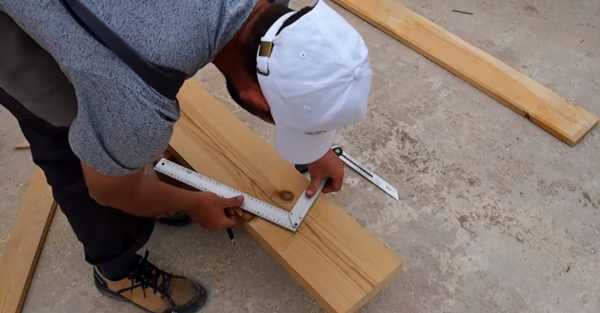

Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом
Нанесение разметки

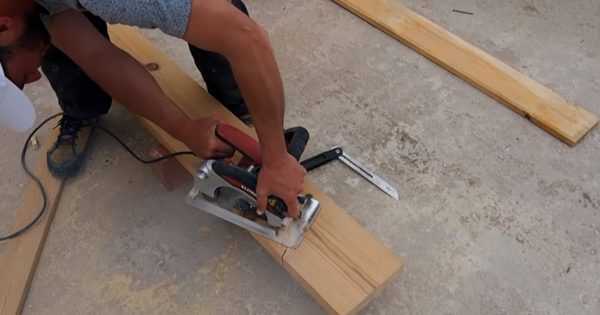

Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.
Выполнение запилов
Для работы можно использовать ручную пилу
Получившаяся «пятка»
Шаг 3. Далее нога с запилом должна быть установлена на свое место.
Установка ноги с запилом
Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.
Крепятся металлические уголки
Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.
Для крепления используются саморезы
Еще одно фото процесса
Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.
Проделывается сквозное отверстие
Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.
Стягивание уголков
Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.
После этого необходимо установить «глухарь»
Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.
Крепление маленьких уголков
Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.
Разновидности металлических креплений и их характеристики
При строительстве крыши и каркаса здания важно обеспечить надежное крепление и соединение различных элементов. Для этого применяются различные разновидности металлических креплений, такие как пластины, уголки, скобы и другие
Эти крепления имеют свои характеристики и применяются в различных узловых соединениях.
Пластины являются одним из наиболее распространенных видов металлических креплений. Они служат для стыковки элементов каркаса и обеспечивают прочность соединения. Пластины обычно изготавливаются из стального листа и имеют отверстия для крепления винтами или гвоздями.
Уголки также широко используются для крепления элементов каркаса. Они имеют форму прямого угла и используются для соединения балок, стропил и других конструкций. Уголки обычно изготавливаются из оцинкованной стали и могут быть креплены винтами или гвоздями.
Скобы являются металлическими креплениями, предназначенными для крепления элементов каркаса к стене или к другим поверхностям. Скобы также используются для крепления кровельных плит и листов металла. Их особенностью является наличие отверстий, через которые проходят крепежные элементы.
Для крепления конькового соединения, т.е. места пересечения двух скатов крыши, используются специальные металлические крепления. Они обеспечивают прочное и надежное соединение конькового узла и предотвращают протекание воды внутрь здания.
Каждый вид металлического крепления имеет свои характеристики и применяется в определенных ситуациях
При выборе крепежа важно учитывать требования к надежности, прочности и долговечности соединений, а также особенности конкретного проекта и материала, из которого изготавливается крыша
Примеры металлических креплений:
Тип крепления
Характеристики
Пластины
Изготавливаются из стального листа, имеют отверстия для крепежа
Уголки
Изготавливаются из оцинкованной стали, используются для соединения балок и стропил
Скобы
Используются для крепления элементов каркаса к стене или поверхности
Крепление конькового соединения
Обеспечивает надежное соединение конькового узла, предотвращает протекание воды
Узловые соединения
Используются специальные металлические элементы, такие как мауэрлаты
Какие способы крепления стропил применяются
При возведении крыш применяется два вида стропильных конструкций — это висячие и наклонные стропила. Постараемся кратко рассмотреть оба вида таких конструкций и их крепление к мауэрлату.
Для равномерного распределения нагрузок наклонной конструкции крыши выбирают распорный и безраспорный способы крепления стропил к мауэрлату. Когда используют безраспорную конструкцию стропильных ног, тогда отсутствует распорное давление между стенами и опорами строения.
Чтобы устроить распорную конструкцию, применяют только жёсткое крепление стропил по фронтону без использования ползунов. Усилие от крыши через стропильные ноги воспринимают несущие стены и опоры. Крепление стропил к мауэрлату делается таким образом:

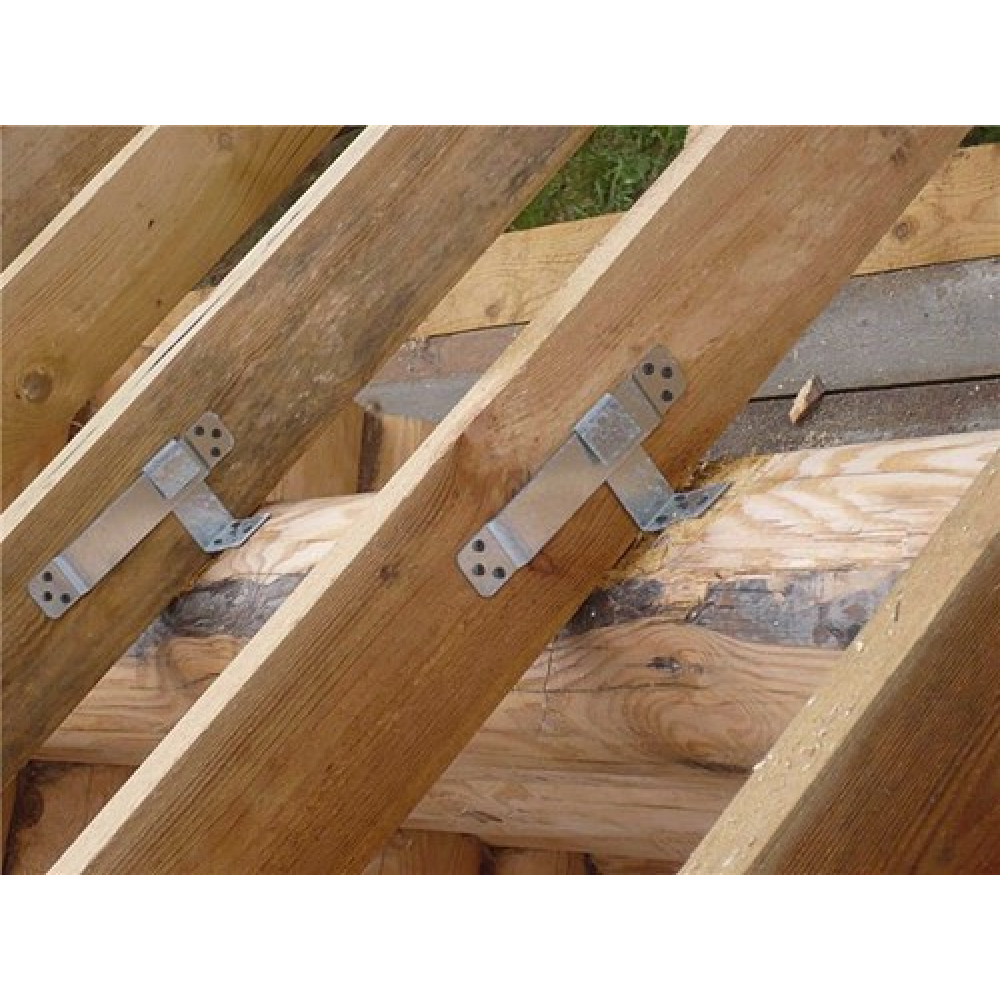

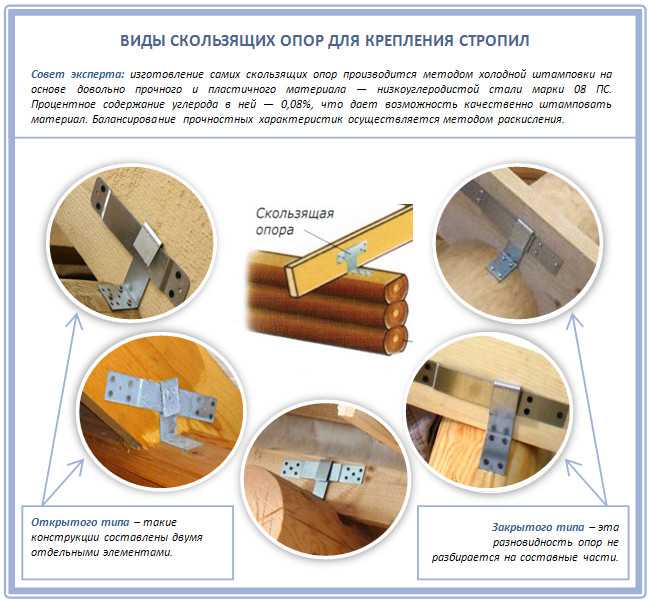

- Опорой для стропильной ноги служит мауэрлат. Стропила крепят, используя принцип скользящей ноги, а верхнюю часть закрепляют на прогоне конька.
- Нижнюю часть стропильной ноги закрепляют на мауэрлате, используя ползун. В верхней части стропила соединяются болтовыми соединениями или другими способами.
- Стропильные конструкции и прогоны конька соединяют в прочную конструкцию, её ещё называют коньковым узлом, с помощью деревянного бруска. Скрепляют их гвоздями, которые необходимо забить с обеих сторон параллельно коньку.
Крепление стропильных конструкций к мауэрлату безраспорным способом несколько отличается от того, что было описано ранее:
- Будет правильным решением делать крепление, используя ползуны. В этом случае в нижней части стропильной ноги не будет вспомогательного упора. В верхней части элементы конструкций упираются одно в другое и соединяются они между собой различными накладками.
- Крепление производят с помощью жёсткого защемления нижних концов стропил с мауэрлатом. Для этого используют нижнюю опорную планку или запил, а верхний конец опирается на прогон конька в горизонтальную врубку. Можно использовать крепление с помощью ползуна, тогда будет небольшая возможность для вертикальных вращений в местах соединения.
В случаях, когда конструкцией крыши предусмотрено устройство висячих стропил, а такое бывает, если нет внутренних опор в здании или столбов, нижний конец стропильной ноги имеет свес и выходит за пределы опорной стены. Вся нагрузка, исходящая от крыши распределяется по наружным стенам.
Система имеет вид симметричного треугольника, сторона которого может иметь длину от 7 до 12 метров. В её конструкции предусмотрены горизонтальные растяжки из бруса, а также стропильные ноги, которые устанавливают под наклоном с определённым углом. Верхние концы стропил на коньке устанавливают в выполненный запил. Усиление конструкции производят с помощью ригеля.
Монтаж стропильной системы
стропильной системы крыши
- Стропила , размер которых должен полностью соответствовать проектной документации. Обычно это брусок размера 100-200х100-200х4000-6000 мм;
- Всевозможный гидроизоляционный материал (можете использовать обычный рубероид.);
- Топор;
- Простой карандаш;
- Доски – 6 шт. , размер которых должен составлять 25х4000-6000мм. Ширина не будет иметь значение, но не менее 100 мм;
- Крепежный материал: скобы металлические гвозди (от 75-и до 200-и), саморезы (6-12 мм х70-150мм);
- Гвоздодер
- Молоток;
- Бензопила ( можно использовать и ножовку по дереву);
- Уровень (1000 мм);
- Рулетка ( не менее 10 метров);
- Сверла( диаметр 4-10мм (все зависит от размера Ваших скоб));
- Дрель.
Непосредственно монтаж.
Шаблон выполняется из досок. Это облегчает процесс выбора угла при монтаже стропильной системы.
Чтобы избежать нагрузок при фиксации перекладины, которые могут запросто нарушить искомый угол, перекладину следует закрепить саморезами.
- Следующим шагом будет зарезка стропил по шаблону и непосредственная сборка их (смотреть схему ниже).
Стропила собирать следует при помощи гвоздей, саморезов и поперечной перекладины. На скрещивании стропил оптимальным вариантом будет забить три гвоздя, это позволит обездвижить их.
Далее поднимаем весь каркас и устанавливаем его на основание. Чтобы забраться на высоту, используем лестницу (соблюдайте меры безопасности!!!).
Карандашом сделайте отметки на основании и на стропилах, для того чтобы потом бензопилой ( ножовкой по дереву) сделать зарезы. По такой же системе собирайте и еще одну стропильную ферму. (Примечание: основание – балка размерами 15*15 см).
- Потом устанавливаем стропильные фермы деревянные на краях нашего здания и между ними натягиваете шнур, который будет своеобразным уровнем. Фермы следует устанавливать точно перпендикулярно основанию, этот параметр контролируете уровнем.
Выполнение пункта 6
Фермы, которые устанавливаются по краям, крепятся с двух сторон подпопорами, установленными под углом к стропилам.
- После того, как вы установили два стропила, приступаем к сборке остальных с интервалом 60-80 см.
По окончанию стропильная система должна иметь такой вид:
Окончательный вид
Между стропил будет удобно прибить несколько досок, во избежание их смещение относительно друг друга.
- В заключительном этапе можете устанавливать поперечные планки и подпорки, все работы связанные с крепежом выполняйте при помощи саморезов, так как они удобней и служат для лучшей фиксации стропил — усиление которых нам необходимо.
По завершению монтажа стропил спокойно приступайте к монтажу обрешетки.
Для того, чтобы на мансарде было уютно и тепло не только летом ,но и зимой, стены следует обшивать панелями из дерева, а между стропилами уложите утеплитель.
Купить квартиру в Москве, в Жилом комплексе — Новостройке от застройщика
Желаете купить квартиру в Москве? Предлагаем вам уникальную возможность приобрести жилье в Жилом комплексе — Новостройке, от надежного застройщика. Москва, как столица России, предлагает множество вариантов для покупки недвижимости, но наш Жилой комплекс — Новостройка отличается своими преимуществами. Во-первых, мы предлагаем только качественные квартиры, построенные с использованием современных технологий и материалов. Во-вторых, наша новостройка находится в удобном месте, с развитой инфраструктурой и хорошей транспортной доступностью. В-третьих, мы предлагаем различные планировки квартир, чтобы удовлетворить нужды каждого покупателя.
Покупка жилья в Москве — это серьезное решение, поэтому мы гарантируем вам прозрачность и надежность сделки. Наш застройщик имеет безупречную репутацию и многолетний опыт в строительстве. Мы предлагаем различные варианты покупки квартиры, включая ипотеку и рассрочку. Кроме того, у нас действуют специальные акции и скидки для наших клиентов. Не упустите возможность приобрести квартиру в Москве в Жилом комплексе — Новостройке от застройщика и обеспечить себе комфортное и современное жилье в самом сердце столицы.
Стропила и пластины для их крепления
Данные элементы могут быть различными. Сами системы чаще всего делаются в виде треугольника, однако иногда для экономии пространства применяются и альтернативные варианты. Примером может служить мансардное расположение. В данном случае расположение стропил таково, что оно позволяет освободить дополнительное пространство, где могут проживать люди. Очень удобный метод обустройства системы.
Крепления для стропил могут быть разнообразными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие его виды: пластины, скользящие опоры, уголки, опоры, стропильно-балочные крепления и так далее.

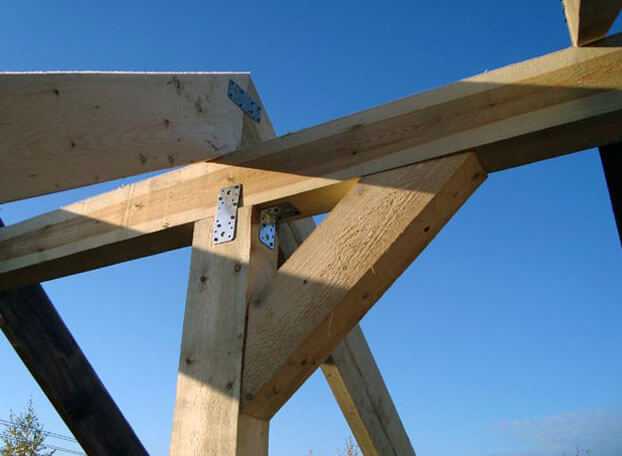

Узлы крепления стропильной системы.
Пластины в этом ряду занимают особое место, так как являются практически универсальными элементами. Они содержат специальные отверстия, через которые вкручиваются саморезы, служащие для соединения двух или более элементов конструкции между собой. При этом накладываются пластины на соединяемые детали с обеих сторон. Их можно легко подрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальном монтаже.
Есть еще и гвоздевые пластины, имеющие ряд гвоздей с одной стороны. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется сдавливанием элементов между собой. Крепления для стропил такого плана имеют весьма широкое распространение как среди профессиональных строителей, так и среди любителей.
