Технология укладки металлочерепицы на крышу

Укладка листов металлочерепицы

Укладка металлочерепицы

Рассмотрим наконец, как правильно смонтировать металлочерепицу:

• Монтаж листов начинают в нижнем углу ската, с той стороны, которая расположена противоположно капиллярной канавке. Канавка предназначена для устранения капиллярного эффекта, возникающего при подъеме воды по образованному прижатыми друг к другу листами металлочерепицы капилляру;
• Удобнее всего начинать монтаж в нижнем левом углу, при этом следующий лист будет накрывать предыдущий.
  Кроме того листы могут укладываться так, что следующий лист подсовывают под предыдущий, при этом возрастает риск повреждения покрытия листов;
• Вне зависимости от сложности ската укладку листов выполняют параллельно карнизу, который выравнивается по горизонтали, при этом следует оставлять свес за карнизом около 40 мм;
• На рисунке изображена укладка листов в оптимальном порядке, но можно выполнять укладку и порядно, двигаясь от нижнего к верхнему ряду;
• Говоря о том, как стыковать листы металлочерепицы, следует иметь в виду, что по углам могут стыковаться до 4 листов, толщина которых составляет 0,4-0,5 мм. Поэтому смещение углов наложенных в одном ряду друг на друга листов увеличивается в случае их горизонтального расположения.
  В связи с этим при укладке металлочерепицы следует выполнять небольшой поворот по часовой стрелке для того, чтобы расположить по одной прямой правые углы листов одного ряда;
• Крепление расположенных рядом листов осуществляется при помощи одного самореза в верхней части листа, после чего листы выравнивают и производят окончательное крепление;
• Для того, чтобы облегчить монтаж и одновременно придать кровле более привлекательный внешний вид, наиболее длинные листы рекомендуется укладывать в нижний ряд, выравнивая их при этом как сами листы относительно карниза, так и их волны относительно соседних листов.

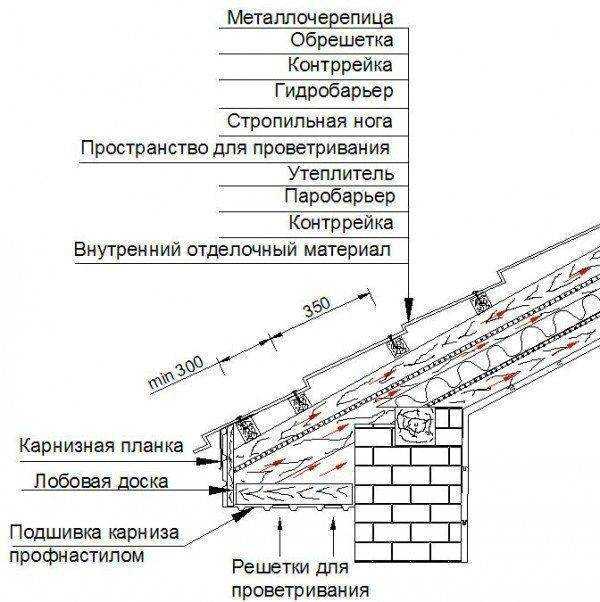

Устройство кровельного настила

Теперь рассмотрим, как положить металлочерепицу правильно.

Для закрепления металлочерепицы используют специальные саморезы (см. также: «Как крепить металлочерепицу на крыше «). Это кровельные шурупы из нержавеющей стали, имеющие специальную шайбу-уплотнитель и бур на конце. Такая конструкция позволяет вкручивать саморез без предварительного просверливания отверстий в обрешетке. Шайба из прорезиненного материала необходима для того, чтобы загерметизировать полученные отверстия. Под действием солнца материал шайбы вулканизируется, тем самым защищая подкровельное пространство от протечек.

Для вкручивания шурупов можно использовать обычную отвертку, но для достижения большей эффективности работ рекомендуется применять шуруповерт или электродрель с возможностью настройки момента вращения. Вкручивать шурупы при этом следует правильно. Уплотнительная шайба должна плотно прилегать к поверхности черепицы, но не следует зажимать саморез слишком сильно. В этом случае материал уплотнителя будет поврежден, что негативно скажется на герметизации отверстия. Также во время вкручивания шурупов необходимо следить за его перпендикулярным положением относительно плоскости черепицы и обрешетки.

Первый лист черепицы выравнивают по торцу кровли, а затем его закрепляют одним саморезом у самого конька. При этом следует сделать вынос листа за карниз на 4 см. Следующий лист кладется внахлест на первый (если монтируем кровлю справа налево) или же его край подкладывается под первый лист (при укладке металлочерепицы слева направо).

В верхней точке нахлеста листы соединяются саморезом. При этом их не закрепляют к обрешетке. То есть, листы должны проворачиваться вместе относительно самореза на коньке. Третий лист кладут точно так же, как и второй. Теперь все три листа выравнивают параллельно карнизу. Стоит напомнить, что защитная пленка на металлочерепице должна быть уже снята.

Стыковку листов черепицы по длине производят следующим образом: сначала укладывают два крайних листа в нижнем ряду, а далее прямо над ними два листа следующего ряда. Выравнивание и соединение при этом проводят по торцу крыши.

Нижнюю часть черепицы крепят саморезами с интервалом через одну волну. Следующие ряды крепятся саморезами в шахматном порядке (смотрите как это делается на фото). При этом саморезы вкручивают в подошву волны. Боковой нахлест черепицы крепят саморезами по гребню каждой волны. При правильном монтаже на 1 кв.м. металлочерепицы в среднем уходит 7-8 саморезов (см. «Как правильно крыть крышу металлочерепицей — подготовка и установка черепицы «).

Особенности монтажных работ

В большинстве случаев инструкция, информирующая, как правильно укладывать данный кровельный материал, представлена в виде электронных чертежей. Как правило, такие пособия достаточно простые и доступные, поэтому разобраться с правилами проведения монтажных работ можно самостоятельно

Так, следуя пошаговым рекомендациям, возвести кровлю удастся даже новичку в этом деле
Особое внимание необходимо уделить стыковке листов, а также, какой именно стороной нужно укладывать металлочерепицу Монтеррей.
Все имеющиеся срезы и царапины следует закрашивать.

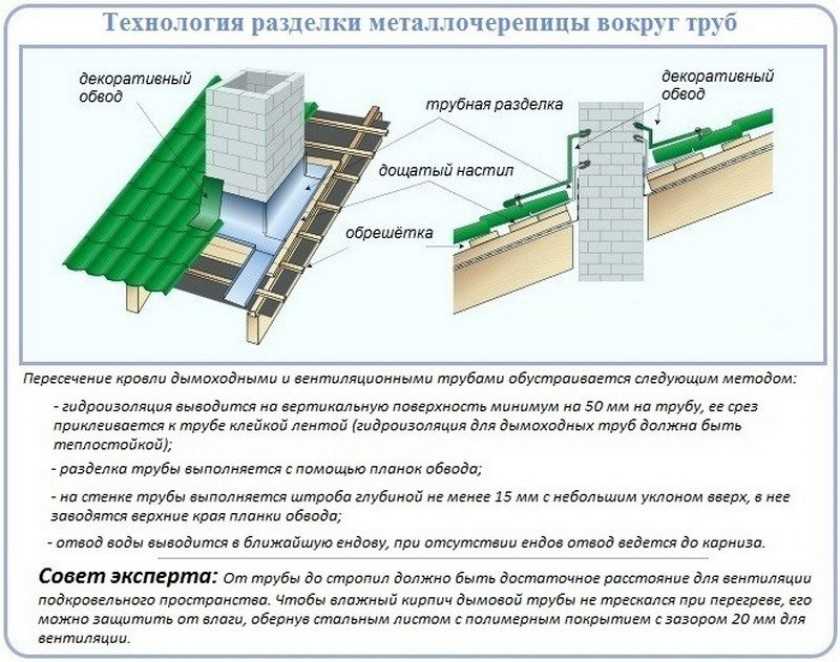

Особое внимание необходимо уделить возведению кровли вокруг печной трубы, если таковая имеется.
Осторожность при создании покрытия посредством металлочерепицы следует соблюдать, так как она предполагает движение на профилированной кровле исключительно по вогнутым волнам, по которым идут саморезы. Ходить по крыше, где вы монтируете металлочерепицу, нужно только в обуви с мягкой подошвой, а мусор и стружку необходимо сметать мягкой щеткой, не царапающей покрытие.
Следует позаботиться о заземлении такой крыши.
Спустя три месяца необходимо сделать финишную подтяжку саморезов, которые могут ослабнуть в результате снега или ветра.
После того как вы установите металлочерепицу, после надо соорудить еще и водосток.

Устройство гидроизоляции

В роли гидроизоляции выступает специальная пленка мембранного типа. Ее принцип действия заключается в том, что влага со стороны кровельного покрытия не может проникнуть к утеплителю, в то же время теплый воздух из внутренних помещений беспрепятственно попадает сквозь мембраны в вентиляционный зазор.

Гидроизоляционную пленку под металлочерепицу раскатывают из рулонов по стропилам, начиная с карниза. При этом необходимо оставить провис в 20 мм. Нахлест полотен пленки составляет 15 см

Об обустройстве пароизоляции и утеплителя вы сможете прочесть из других наших публикаций, поэтому не будем заострять внимание на этом теме, а сразу перейдем к ответу на вопрос «как положить металлочерепицу своими руками?»

Подготовительные работы для укладки металлочерепицы

При использовании такого покрытия, как металлочерепица – укладка кровельного материала производится на обрешетку.

Рассмотрим этапы строительства этой конструкции.

На стропильные ноги набиваются бруски, имеющие сечение 50 мм, которые будут играть роль внутренней контробрешетки. Данная конструкция строится для того, чтобы между теплоизолирующим материалом и гидроизоляционной пленкой оставался зазор для проветривания.
На внутреннюю контрообрешетку укладывается гидроизоляция и временно укрепляется при помощи степлера строительного.
Пленку не натягивают туго, а кладут с небольшим провисом

Важно, чтобы между отдельными полотнищами был сделан перехлест шириной 15 см.
Поверх гидроизоляции набивают рейки наружной контробрешетки.
Далее инструкция по укладке металлочерепицы предусматривает строительство обрешетки из досок, которые следует предварительно обработать антисептическими пропитками.
Нижняя обрешетина, расположенная у карнизного свеса, делается из доски сечением 50 на 100. Основная часть обрешетки собирается из более тонких досок (32 на 100 мм).
Шаг расположения досок зависит от шага волны выбранного материала

Например, для металлочерепицы типа Монтеррей он составит 350 мм.

Особое внимание следует уделить сложным местам крыши – внутренним углам, образованным скатами, выходам дымохода и другим примыканием. Поэтому при монтаже кровельного материала в таких углах часто возникает вопрос, как укладывать – металлочерепица в таких ответственных местах кладется на сплошную обрешетку, а под кровельный материал устанавливают такие дополнительные элементы, как внутренние ендовы и фартуки

Поэтому при монтаже кровельного материала в таких углах часто возникает вопрос, как укладывать – металлочерепица в таких ответственных местах кладется на сплошную обрешетку, а под кровельный материал устанавливают такие дополнительные элементы, как внутренние ендовы и фартуки.

Укладка листов металлочерепицы

Монтаж листов металлочерепицы

Рассмотрим, как правильно укладывать металлочерепицу на уже готовую обрешетку.

Для выполнения монтажа потребуется:

• Инструмент для резки листов;
• Шуруповерт;
• Молоток:
• Разметочная рейка (прямая и длинная);
• Рулетка и маркер.

Принятая схема укладки металлочерепицы такова:

• На скат укладывается первый лист, который тщательно выравнивается и фиксируется одним винтом в своей верхней части.

• Затем укладывается следующий лист (с необходимым нахлестом по вертикали) и, после выравнивания, листы скрепляются винтами самонарезающими между собой.
• Аналогичным способом укладывается еще один-два листа.
• Затем полученный блок еще раз выравнивают относительно карниза и ската и, только теперь, прикрепляют к обрешетке.

Если листы укладывания в два ряда по вертикали, то порядок укладки металлочерепицы таков:

• Первые два листа укладываются аналогично описанной выше схеме.
• Третий лист размещают над первым, с нахлестом 150 мм по горизонтали. Первый и третий листы скрепляются между собой.
• Следующий (четвертый) лист располагают над вторым и скрепляют его с третьим по вертикали и со вторым по горизонтали.
• Производят окончательное выравнивание полученного блока и крепят листы к обрешетке.

Подготовка к началу работ по укладке металлочерепицы

Прежде чем приступать к работе, подготовьте все требуемые инструменты, материалы, защитную одежду и дополнительные приспособления. Максимальный срок хранения металлочерепицы при «комнатных» условиях составляет порядка 1 месяца. Если требуется хранить материал в течение более длительного периода, рекомендуется подобрать для этого какую-нибудь постоянно проветриваемую комнату, а сами листы разместить под определенным уклоном.

Все эти мероприятия проводятся в целях обеспечения защиты металлочерепицы от вредного воздействия влаги. Попадая на материал, она будет попросту стекать с него или же быстро испаряться в условиях хорошей вентилируемости помещения.

Занимаясь транспортировкой материала и погрузочными работами, нужно следить, чтобы листы укладываемого кровельного материала не контактировали между собой слишком тесно. При погрузке и выгрузке материала лист следует держать за его стыковочные края, так целостность изделия точно не нарушится.

Работать лучше всего в какой-нибудь удобной обуви на как можно более мягкой подошве. Из одежды будет достаточно простого спецкомбинезона и пары защитных перчаток. Подготовьте рулетку для измерения листов укладываемой металлочерепицы. Крепление кровельного материала требует наличия шуруповерта.

Настоятельно не рекомендуется резать листы кровельного материала с помощью болгарки. Во-первых, это запрещают делать сами производители металлочерепицы. Нарушение данного условия автоматически лишает вас гарантии. Во-вторых, при воздействии с абразивным кругом болгарки будет отмечаться нарушение защитного покрытия и в целом структуры материала, что приведет к существенному уменьшению срока его службы и надежности кровельной системы в целом.

Завершающий этап

Завершающий этап монтажа крыши заключается в установке наружных элементов кровли, к ним относят:

• Торцовые и коньковые планки;
• Наружные ендовы (устанавливают во внутренних углах крыши);
• Наружные фартуки (устанавливают вокруг дымоходов и труб вентиляции);
• Антенные и вентиляционные выходы.

А также такие необходимые аксессуары, как снегозадержатели и кровельные лестницы.

Выводы:

Монтаж металлочерепицы не является особо сложной задачей, но при выполнении работ требуется проявлять аккуратность и четко соблюдать рекомендации, которые дает инструкция. При выполнении данных условий можно рассчитывать на получение долговечного, надежного и красивого покрытия кровли.

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная обрешетка, сделанная из реек.

Для того чтобы покрыть крышу металлочерепицей, вначале необходимо смонтировать обрешетку

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки

Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон

Крайне нежелательно располагать стропила непосредственно над окнами.

Статья по теме:

Установка снегозадержателей

Установку снегозадержателей для металлочерепицы правильно выполнять, закрепляя их на верхней волне с самого верхнего края.

Монтаж трубчатых снегозадержателей необходим для того, чтобы предотвратить лавинообразное схождение снежных масс

Важно, чтобы под ними была сплошная обрешетка. Кронштейны для снегозадержателей монтируют с шагом около 1000 мм, концевые кронштейны закрепляют примерно в 500 мм от окончания

Снегозадержатели устанавливают в 350 мм от кровельного карниза. В тех случаях, когда крыша имеет скат длиной более 8 метров, требуется промежуточный ряд снегозадержателей. Их также следует устанавливать над входом и мансардными окнами.

Более экономичным вариантом является установка планки снегозадержателя. Сверху ее крепят к обрешетке через волну коньковыми саморезами, а снизу – к металлочерепице с помощью обычных саморезов.

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки

Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом

Монтаж мансардного окна проводится после укладки всех слоев кровельный пирога

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате

Начало работ по возведению кровли из металлочерепицы

В обычных условиях пачку листов металлочерепицы можно хранить на протяжении месяца, в независимости от того запечатана упаковка или нет.

Если материал нужно гранить достаточно долго, то лучше для этих целей выделить какое-нибудь проветриваемое помещение, расположить листы под некоторым уклоном, делается это для того чтобы дополнительно защитить материал от влаги. Она будет испаряться или просто стекать с поверхности черепицы.

При выгрузке или загрузке материала очень важно следить за тем, чтобы листы черепицы не терлись друг об друга. Держитесь за стыковочные края, так вы не сможете повредить целостность листов

В качестве спецодежды можно использовать специальную обувь на мягкой подошве, перчатки и строительный комбинезон.

Необходимые инструменты при укладке металлочерепицы

Для замере листов для кровли используют рулетку, чтобы прикрепить металлочерепицу к обрешетке прибегают к использованию шуруповерта. Во время устройства ендов, вальм примыканий и прочих участков, которые нуждаются в подрезании нужно использовать специальные ножницы, высечную машину, либо любой другой инструмент, используя который края среза не будут деформироваться.

Болгарку для резки металлочерепицы использовать строго не рекомендуется. Используя такой инструмент помимо всех повреждений, вы лишаетесь гарантии от производителя материала.

Далее мы рассмотрим инструкцию, как положить металлочерепицу.

Подготовка основания

Подготавливаем основание для монтажа кровли из металлочерепицы

Любой вид кровли необходимо начинать с монтажа основания. Строго горизонтально начинаем укладывать ветро- и гидрозащитную мембрану, сначала крепим пленку от карнизов, поверх стропильной системы.

Используемый гидроизоляционный материал должен выступать от торца крыши на 200 миллиметров. Крепим материал с помощью скоб к стропилам.

Нюансы укладки

После крепления пленки скобами, дополнительно сооружаем контробрешетку из доски 25 х 40 мм. Таким образом, мы крепим изоляцию окончательно и обеспечиваем правильную циркуляцию воздуха. Укладываем слои гидроизоляции по направлению стропил.

Важно ложить пленку нужно с провисом 10-20 миллиметров по краю ног стропил, соблюдая нахлест 150 миллиметров по швам между материалом. В результате мы получаем слой гидроизоляции, который не боится резкой смены температуры

В результате мы получаем слой гидроизоляции, который не боится резкой смены температуры.

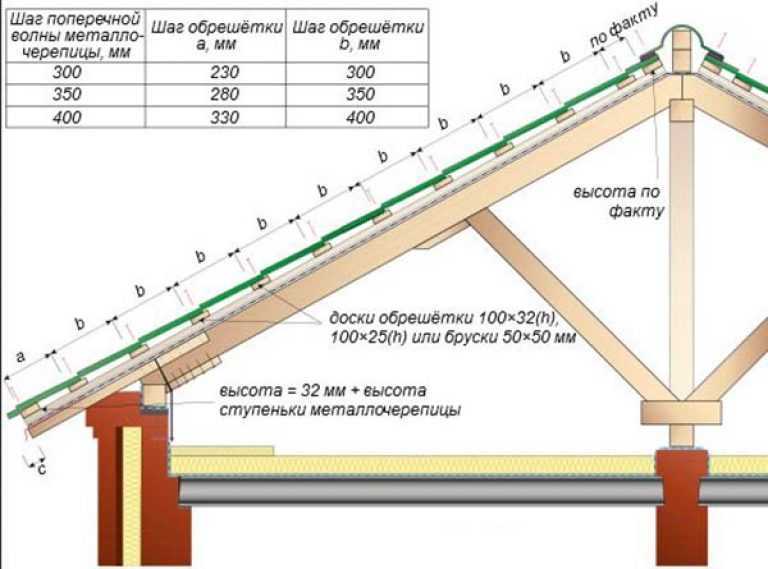

Монтаж горизонтальной обрешетки

На картинке видим, как следует производить монтаж горизонтальной обрешетки

Для кровли, которая имеет шаг стропильных ферм 900 миллиметров или 1200 миллиметров, для обрешетки прекрасно подойдут доски с размером 30 х 100 мм.

При шаге ферм в 600 миллиметров подойдет доска 25 х 100. Торцевая обрешеточная рейка обычно всегда больше чем все остальные доски обрешетки на 10 мм. Монтаж обрешетки для листов металлочерепицы нужно начинать от начала карниза, с него потом начинается монтаж уже самого кровельного покрытия.

Это имеет очень большое значение при создании так называемого «ступенчатого карниза». Рассчитываем шаг обрешетки по длине волн металлочерепичных листов.

Карнизные и торцевые рейки

На картинке изображена карнизная рейка, прикрепленная к обрешетке

После окончания монтажа обрешетки начинается крепление торцевых реек. Их нужно устанавливать с выступом на 40 миллиметров выше обрешетки.

Так же крепим карнизные рейки к стропилам. Карнизную планку крепим еще до начала работ по монтажу листов металлочерепицы, с нахлестом 100 миллиметров, фиксируем саморезами.

Чтобы поднять лист кровельного материала на крышу используйте две вертикальные опоры, в нашем случае – доски.

Подталкивайте лист двумя руками вверх, а ваш напарник снимет его с опор. Не стоит забывать, что пока лист поднимается, не стоит ходить рядом с опорами.

С помощью такой нехитрой конструкции можно с легкостью поднимать листы металлочерепицы наверх, не рискуя повредить материал

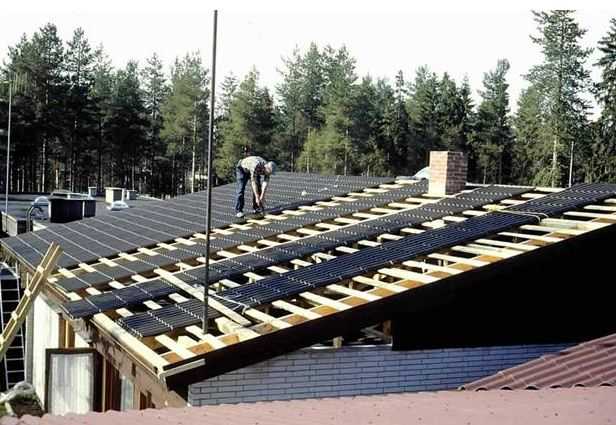

На картинке изображено начало монтажа кровли из металлочерепицы

Начальные этапы укладки металлочерепицы

Монтаж любого кровельного материала начинается с подготовки основания. В случае с металлочерепицей работа начинается с укладки гидроизоляционного и ветрозащитного материала. Пленка крепится на стропила. Влагозащитный материал нужно укладывать таким образом, чтобы он выходил от торца кровельной конструкции примерно на 20 см. Для фиксации материала к стропильным ногам используйте скобы.

После укладки всей пленки приступайте к обустройству контробрешетки. Для ее сборки традиционно используется доска шириной 4 см и толщиной 2,5 см. За счет контробрешетки будет обеспечена финишная фиксация изоляционных материалов и создана максимально эффективная циркуляция воздуха. Гидроизоляцию следует укладывать по направлению стропильных ног.

Укладку материала выполняйте с нахлестом порядка 15 см. Швы проклеивайте металлизированной клейкой лентой. В результате получится отличный гидроизоляционный слой, нормально переносящий температурные перепады и прочие негативные воздействия.

При выборе досок для сборки обрешетки нужно ориентироваться на такой параметр как шаг установки стропильных ферм. В случае если фермы размещаются на расстоянии в 90 либо 120 см друг от друга, обрешетку рекомендуется собирать из досок шириной 10 см и толщиной 3 см. В случае же размещения ферм с шагом в 60 см рекомендуется брать доску 10х2,5 см. Обрешетка устанавливается от начала карниза. Оттуда же следует начинать укладку и непосредственно металлочерепицы.

Шаг обрешетки подбирайте, ориентируясь на длину волн листов укладываемого кровельного материала. После завершения устройства обрешетки приступайте к закреплению торцевых реек. Размещайте их с выступом порядка 4 см выше смонтированной на предыдущем шаге обрешетки. Также к стропилам нужно прикрепить рейки карниза. Планка карниза закрепляется еще до того как будет начата укладка металочерепицы. Для закрепления планки используйте саморезы. Отдельные элементы укладываются с нахлестом около 10 см.

Преимущества металлочерепицы

1. Данное покрытие обладает небольшим весом, что в среднем составляет от 4 до 7 кг на один квадратный метр и многократно снижает нагрузку кровли на здание.
2. Богатая палитра цветов позволит укладывать металлочерепицу именно в том оттенке, который будет идеально гармонировать с фасадом и отлично впишется в общий дизайн экстерьера.
3. Материал обладает достаточно высокой прочностью, которая обеспечивается за счет толщины самого листа, а также ребрами жесткости. Так, если стропила размещать на метровом расстоянии один от другого, а шаг обрешетки сделать равным 0,3 метра, то 0,5-миллиметровая черепица сможет выдержать нагрузку до 250 кг на квадратный метр.
4. Металлочерепица способна выдерживать различные перепады температуры, за счет того, что тепловое расширение этого материала минимально.
5. Она не имеет в своем составе каких-либо вредных компонентов, которые бы выделялись во время ее нагревания под воздействием солнечных лучей.
6. При необходимости в частичном ремонте привести в порядок подобную крышу не составит абсолютно никакого труда.
7. Стоит отметить такую положительную характеристику металлочерепицы, как способность обеспечивать гидроизоляцию.

Однако, как и любой другой материал, этот также имеет свои недостатки. Единственный минус заключается в том, что монтируя металлочерепицу, стоит сразу же позаботиться и о звукоизоляции, для которой применяется какой-либо утеплитель.

Подготовительные работы

Самым первым шагом, который нужно сделать перед тем, как класть металлочерепицу, являются расчеты. Требуется определить достаточное количество материалов и сделать замеры крыши. Когда измеряете площадь, примите во внимания тот факт, что у крыши могут быть некоторые изгибы или торцевые края.

Когда сделали все необходимые замеры, нужно определиться с инструментами. Если до этого вы занимались какими-то строениями или ремонтом, то у вас должны быть эти инструменты. Электролобзик и ножницы вам понадобятся, чтоб порезать метал. Чтобы правильно укладывать металлочерепицу вам также пригодятся такие инструменты:

• молоток;
• маркер;
• болгарка;
• шуруповерт;
• плоскогубцы;
• бруски для контробрешетки;
• утеплитель;
• рулетка для измерения;
• паро- и гидроизоляционная пленка;
• саморезы;
• металлочерепица и другие необходимые материалы.
