Обрешётка под металлочерепицу своими руками: надёжно, качественно, экономно

Гидроизоляция под металлочерепицу

Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.

1. Гидроизоляция холодной крыши осуществляется с помощью диффузионных мембран и гидроизоляционных плёнок. Последние укладывают поверх стропил с провисанием около 2 см между ними. Настил осуществляется полосами, начиная с нижней части ската крыши с перекрытием между слоями в 50–100 мм. Герметизацию стыков производят специальной лентой.
2. Защита тёплой крыши от влаги обходится дороже и требует бо́льших трудозатрат. Гидроизоляция в этом случае выполняется по-разному и зависит от применяемого материала:
   • если используется плёнка с низкой паропроницаемостью, потребуется соорудить два зазора для вентиляции — между утеплителем и плёнкой и между плёнкой и обрешёткой. В основном теплоизоляцию располагают между стропильными ногами на одном уровне с их верхней плоскостью. Чтобы создать один зазор, на стропила необходимо набить бруски контробрешётки, а сверху уложить плёнку без провисания. После этого поверх плёнки к контрбрускам прибивают планки, которые будут обеспечивать второй зазор, а к ним уже крепят обрешётку;
   • более целесообразным является вариант устройства гидроизоляции с одним вентзазором. Способ предполагает создание зазора лишь между обрешёткой и плёнкой, которая хорошо пропускает пар даже при укладке без зазора, т. е. непосредственно на теплоизолятор. Крепление мембраны к стропильной конструкции выполняют внахлёст верхними полосами на нижние с обязательной герметизацией швов при помощи клейкой ленты.

Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.

Видео: устройство гидроизоляции под металлочерепицу

Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.

Монтаж водосточной системы

Если планируется монтаж водосточной системы, то, после того как установка обрешетки будет завершена, но до начала кровли, к карнизу крепят кронштейны. Оптимальным будет сделать монтаж кронштейнов по ширине волны черепичного листа. На эти кронштейны позже будет произведена установка желобов водостока кровли.

Держатели для водосточных труб устанавливаются в строгом соблюдении соосности и как минимум по 1 шт. на каждый погонный метр.

Крепятся кронштейны на ширину волны, а расстояние между ними берется, как правило, 50-60 см. Крепление осуществляется на самую нижнюю доску обрешетки, но не на карнизную планку. Если предыдущие расчеты произведены верно, то кронштейны как раз будут ложиться на ширину волны.

В первую очередь осуществляется крепление двух крайних кронштейнов. Их установка должна обеспечивать уклон в какую-либо сторону, равный 5 миллиметрам на каждый м длины. Это означает, что если длина желоба составляет 5 метров, то разность высот двух крайних кронштейнов должна быть не меньше 25 миллиметров.

После того как произведена установка этих кронштейнов, между ними натягивается веревка, которая поможет осуществить монтаж остальных кронштейнов. После этого происходит установка самих желобов, а потом и установка карнизной планки. Она должна быть немного ниже конца карниза, то есть находиться непосредственно над желобом. Это нужно, чтобы конденсат стекал именно в желоб, а не на стены здания.

Сколько нужно материала и как его выбрать

Укладка металлочерепицы своими руками – это вполне реализуемая задача. Но прежде чем к ней приступить, следует приобрести сам материал, причем в нужном количестве. Для того, чтобы определить сколько листов металлочерепицы вам понадобиться, следует сделать следующее:

1. Рассчитать площадь кровли. Если крыша двухскатная, то сделать это будет несложно. Трудности с расчетами возникнут при более сложной конфигурации кровли. Для четырехскатного, ломаного или другого варианта, следует высчитать площадь каждого ската по отдельности.
2. После этого, можно определиться с нужным количеством самой металлочерепицы. Но и тут могут возникнуть трудности. Во-первых, укладка материала на кровлю проводится с нахлестом. Во-вторых, следует обязательно следить за правильностью рисунка.
3. К расчетному количеству металлочерепицы следует обязательно прибавить 10-15 процентов. Уложить материал без обрезков, особенно на кровлю со сложной конфигурацией у вас никак не получится.

После расчета нужного количества металлочерепицы для укладки на крышу вашего нового дома, можно идти в строительный магазин. Но саму покупку следует делать внимательно, чтобы не приобрести некачественные изделия

Чтобы так не произошло, стоит обращать внимание на некоторые особенности

Во-первых, защитный полимерный слой металлочерепицы не должен иметь сколов и трещин. Во-вторых, сами листы должны быть ровными, без вмятин и перегибов. Кроме того, потребуйте у продавцов документацию на материал. Там должно быть указано, что металлочерепица изготовлена по существующему ГОСТу.

Еще один совет  — это делать покупку непосредственно у крупного производителя. В этом случае стоимость металлочерепицы может быть меньше процентов на тридцать. А почему у крупного? Дело в том, что станки по производству металлочерепицы покупают многие предприниматели. Но не у всех у них, качество изделий на нужном уровне. Крупные производители более «трепетно» относятся к своей репутации.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием

Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены

Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил

Особенности металлочерепицы Монтеррей

Металлочерепица представляет собой металлический лист с рельефным рисунком, имитирующим старинную керамическую черепицу. Продольный и поперечный рельеф придает листу жесткости. Металлический профиль Монтеррей имеет следующие геометрические параметры:

• высота волны — до 25 мм;
• длина ступени в среднем 350 мм;
• толщина листа — до 0,9 мм, чаще используются листы с толщиной 0,4—0,5 мм. Ширина и длина — 1180х4000 мм.

Популярность металлочерепицы данного бренда обусловлена еще и тем, что имеет большую гамму цветовых решений. Покрытие Polyester обеспечивает сохранность и целостность металлического листа до 30 лет, внешнего вида — до 10 лет, что указано в гарантийных документах производителя.

Кроме вышеперечисленных параметров материал имеет следующие характеристики:

• пожаробезопасен;
• экологически чистый;
• стойкий к воздействиям окружающей среды — дождь, мороз, солнце;
• небольшой вес, не требует упрочнения стропильных балок;
• легкость монтажа, ремонта и замены изношенных или поврежденных листов;
• возможность использования в качестве кровли для домов с любым уклоном крыши более 14ои многоуровневых крыш.

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу  должна отвечать следующим требованиям:

1. остаточная влажность древесины 12 -15 %;
2. одинаковая толщина, ширина;
3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

• Молоток, среднего веса;
• Пузырьковый уровень;
• Рулетка;
• Строительный карандаш;
• Ножовка;
• Шуруповерт;
• Отрезная машинка по дереву;
• Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

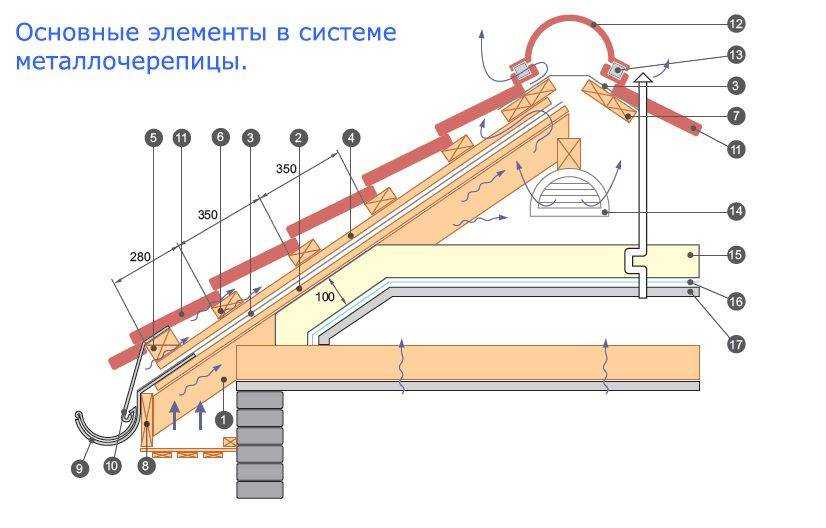

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

1. Шаг каркаса зависит от разновидности кровельного покрытия.
2. Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
3. Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
4. Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
5. Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
6. При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
7. Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
8. Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
9. Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Следует обратить внимание, что на шаг каркаса влияет также наличие стока для воды и его конфигурация. Если он крепится на лицевой брус, то он добавит к выступу 3–4 см

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

• Строительный степлер.
• Ножовка по дереву, циркулярная пила или бензопила.
• Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
• Уровень.
• Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Укладка первой обрешетины

Пошаговая укладка обрешетки

Первый элемент ставят горизонтально по краю стропильных ног, закрепляют к брусу контробрешетки. Стартовую доску фиксируют двумя саморезами к каждой стропилине. К ней поверх ставят брусок аналогичной толшины, чтобы предупредить провисание кровельного покрытия.

Порядок работы:

• отмеряют промежуток до центра следующего элемента от низа первого;
• натягивают шнур между обрешеточным элементом у конька и стартовой деталью;
• остальные доски каркаса устанавливают в этом промежутке так, чтобы их верхняя плоскость касалась шнуровки;
• между центрами остальных решетин делают равное расстояние.

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

Простая равносторонняя двускатная конструкция

Простейший вариант двускатной крыши – симметричные скаты

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

Простая асимметричная двускатная конструкция

Очень интересно смотрятся дома с асимметричной двускатной крышей

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

Ломаная двускатная конструкция

Один скат «изломан» чтобы перекрыть пристройку сбоку дома

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих

на это следует обратить особое внимание, осуществляя расчет.
Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы

Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

1. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

1. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности обрешетки для металлочерепицы

Существует два типа обрешетки, во время конкретного выбора надо понимать их назначение.

Таблица. Типы обрешетки под металлочерепицу

Тип обрешетки	Назначение и краткое описание
Шаговая	Для обустройства обрешетки применяются рейки или доски, расстояние между осями симметрии 300–400 мм. Конкретные значения зависят от длины волны. В большинстве случаев она составляет 350 мм, но некоторые производители делают кровельные материалы с шагом 300 мм или 400 мм.
Комбинированная	Обрешетка имеет участки с шаговым расположением реек и со сплошными досками. Сплошной настил применяется в местах ендов, мансардных окон, дымоходов и прочих архитектурных элементов и инженерных конструкций. Сплошной настил нужен не для крепления листов металлической черепицы, а для фиксации мембран гидроизоляции.

Типы обрешетки

В зависимости от конструкции и узла крыши обрешетка под металлочерепицу монтируется несколькими способами. Шаговая (разряженная) обрешетка применяется на конструкциях с уклоном более 20°. В данном случае шаг доски равен длине волны кровельного материала.

На более пологих конструкциях с углом наклона 15 — 20° рекомендуется использовать сплошную обрешетку из досок (с минимально допустимым зазором 0,5 — 1 см компенсирующим сезонные расширения (сжатия) древесины) или листовых пиломатериалов. Также, данный тип монтажа обязателен вокруг мансардных окон и кровельных люков; на внешних и внутренних изломах скатов крыши (конек, ендова); у примыканий к стенам и трубам; в местах крепления снегозадержателей, кровельных ограждений, лестниц.

Обрешетка сплошная и разреженная

Как правило, при устройстве крыши применяются оба типа обрешетки

И особое внимание уделяется важным участкам со сплошным покрытием. Стоит также отметить, что сплошная обрешетка под металлочерепицу (особенно листовыми материалами) вызывает ряд противоречивых вопросов

Экономично ли это? И как обстоят дела с вентиляцией и конденсатом? Ответы очевидны. Поэтому единственная альтернатива — использование более толстой доски и ее крепление в нужных местах (как пример — ендова) с минимальным шагом.

Нужна ли контробрешетка под металлочерепицу

Контробрешеткой называют элемент кровельной системы, состоящий из деревянных брусов. Брус накладывается на стропила поверх гидроизоляционных материалов.

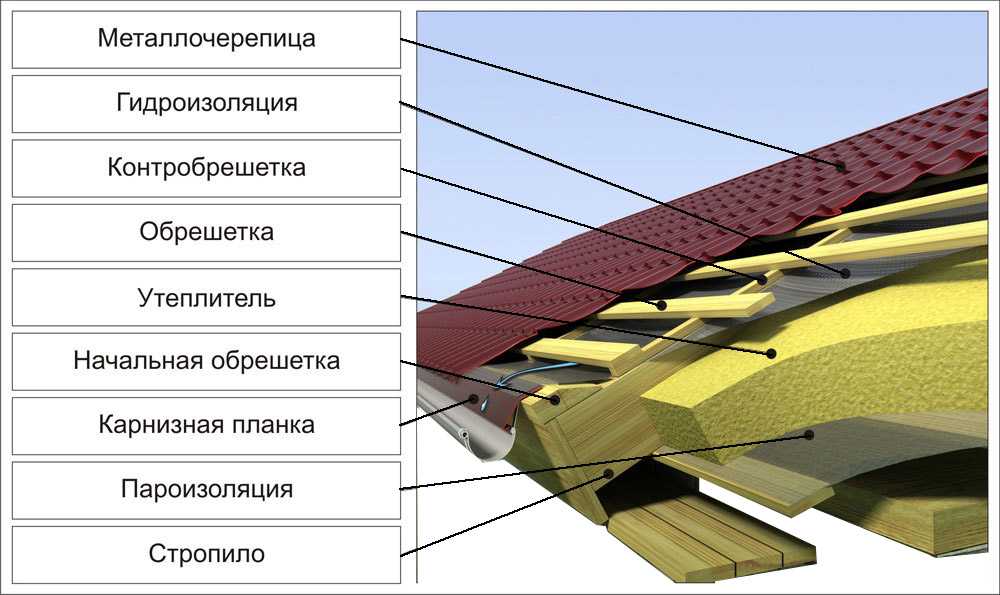

Для обеспечения вентиляции между металлочерепицей и гидроизоляционным слоем используют контробрешетку. Материалом для контробрешетки служат брусья сечением 2-2,5 х 3 см, которые располагаются на стропилах, поверх проложенной гидроизоляции. Соответственно, шаг контробрешетки аналогичен шагу стропил. При этом «слои крыши» располагаются следующим образом:

• стропила;
• тепло- и гидроизоляция;
• контробрешетка;
• обрешетка;
• металлочерепица.

Использование контробрешетки обязательно, если на чердаке предполагается жилое помещение – крыши неотапливаемых помещений в ней не нуждаются. Однако, срок службы металлочерепицы очень продолжителен, поэтому невозможно гарантировать, что через несколько лет владелец помещения не решит сделать мансарду жилой. Именно из-за этого контробрешетку желательно всегда использовать при монтаже кровли жилых зданий. Дополнительным плюсом использования контробрешетки является возможность исправить недочеты, допущенные при монтаже стропил и выровнять их уровень перед укладкой обрешетки.

Стропильная система под металлочерепицу и ее особенности

Стропила для монтажа настила под металлочерепицу не требуют дополнительного усиления – такое покрытие имеет относительно небольшой вес и высокую прочность. Однако расчеты шага стропил должны быть проведены тщательно, это позволит максимально долго и комфортно эксплуатировать кровельное покрытие.

В зависимости от особенностей марки металлочерепицы, стропильный шаг должен составлять от 60 до 90 см. При этом срез стропильного бруса обычно имеет параметры 15 х 5 см или 20 х 5 см. Толщина бруса определяется в зависимости от толщины выбранного утеплителя.

Главная особенность монтажа стропил под металлочерепицу — крепление верхней опоры стропил: она устанавливается сверху на коньковый прогон (обычно — сбоку на коньковый брус)

В свободной зоне, образовывающейся при этом наверху, свободно циркулирует воздух – это важно для предотвращения образования конденсата и порчи металлического покрытия

Устройство обрешетки

Основанием для любого кровельного материала выступает обрешетка. Она выполняет две основные задачи: гарантирует жесткость покрытия и равномерно распределяет нагрузку от металлочерепицы и снега по каркасу крыши. В роли основания могут использовать как обрезную доску, так и листы фанеры. Ее толщина определяется расчетной нагрузкой на крышу.

Обрешетка под металлочерепицу состоит из двух частей:

1. Контробрешетка. Изготавливается из деревянных реек толщиной 20—50 мм. Они набиваются поверх гидроизоляционного слоя вдоль стропил. Этот слой необходим для крепления защитной пленки и формирования вентиляции под кровельным покрытием.
2. Обрешетка крыши. Монтируется поперек стропильных ног и контробрешетки. Может быть изготовлена из обрезной, необрезной доски или листов ОСП. На толщину и шаг между досками основания влияет расчетная нагрузка. Так, чем больше осадков выпадает зимой, тем толще доски понадобятся.

В зависимости от проекта используют одну из двух разновидностей обрешетки для кровли из металлочерепицы:

• Сплошная. Уже из названия можно понять что в этом случае доски набиваются вплотную друг к другу, без просветов. Сэкономить на материале и времени можно если использовать влагостойкую фанеру. Такой вариант применяется в тех регионах, где ожидается большая снеговая нагрузка и сильные ветра. Если крыши имеет небольшой уклон, тогда так же применяется сплошная обрешетка.
• Разреженная. Классический вариант конструкции, применяемый чаще всего в строительстве частных домов. На определенном расстоянии друг от друга набивает обрезная или необрезная доска. Шаг зависит от разновидности металлочерепицы, а на толщину пиломатериала влияет снеговая и ветровая нагрузка.

На фото показан монтаж сплошной обрешетки:

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить. Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке. Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием

Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены

Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок. Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь. Смотрите видео по теме:

Ремонт кровли и крыши

Шаг обрешетки под металлочерепицу: пошаговая инструкция монтажа

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица .

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Устройство гидроизоляции крыши дома под металлочерепицу

После того, как обрешетка будет готова, приходит время устройства гидроизоляции крыши дома под металлочерепицу. Этот этап исключать из всего процесса никак нельзя. Она защищает стропила от влаги, которая может попасть под покрытие, а также не дает скапливаться конденсату на внутренней поверхности листов.

Существует большое количество современных эффективных и долговечных материалов, таких как: мембранная и антиконденсатная пленки. Использовать материалы на битумной основе, такие как рубероид не рекомендуется. Пленка обладает всеми необходимыми для обеспечения защиты от влаги свойствами и соответствует всем строительными нормативам. Ее легко укладывать. При этом не требуется никаких дополнительных инструментов и манипуляций. Она имеет противопожарные свойства, так как используется на деревянных перекрытиях, чего не скажешь о рубероиде.

Правильный расчет шага стропил под металлочерепицу

Важно определить шаг стропил под металлочерепицу, расчет этого параметра довольно сложен. Именно от этого параметра зависит прочность кровли. Этому следует уделить особое внимания потому, что от прочности крепления металлочерепицы к стропилам определяется долговечность всей крыши и, соответственно, здания

Этому следует уделить особое внимания потому, что от прочности крепления металлочерепицы к стропилам определяется долговечность всей крыши и, соответственно, здания.

Устройство стропильной системы.

Люди отдают предпочтение металлочерепице, поскольку она является долговечным, практичным и надежным материалом для кровли.

Но не все понимают то, что черепица имеет большую массу — это требует усиления конструкции стропил. При этом правильно класть металлочерепицу могут далеко не все кровельщики, а прочность кладки напрямую зависит от прочности стропильной системы. Чтобы правильно покрыть дом, следует тщательно рассчитать стропила под металлочерепицу. Ниже будут приведены расчеты того, какой должен быть шаг стропил.

Расчет шага в зависимости от кровельного материала

Для каждого покрытия разрабатываются собственные нормы и размеры, предъявляемые к стропильной системе. Основными факторами являются прочность материала, его вес и устойчивость к внешним нагрузкам. Рассмотрим основные виды покрытий.

Профнастил

Что такое висячие стропила и расчет конструкции

Шаг стропил под профнастил может колебаться от 0,6 до 0,9 м. Конечный результат зависит от дополнительных условий, о которых поговорим ниже. Если по каким-то причинам шаг должен быть больше, добавляют поперечную доску с большим сечением. При этом обычно сами стропила выбирают размерами 50х100 или 50х150 мм.

Помимо стропилин, применяют обрешетку 30х100 миллиметров. Промежуток между досками должен быть около 0,5 метра. Он может быть и больше, все зависит от типа профнастила и высоты волны. Доски обрешетки, выступающие за границы карниза, должны иметь толщину на 1,5 см больше обычного. Это делается из расчета необходимости крепления вентиляции, дымохода или водостока.

Керамическая черепица

Главной сложность проектирования стропильного каркаса под керамическую черепицу является большой вес материала ля крыши. Он тяжелее профнастила в 10 раз и на квадратный метр приходится от 40 до 60 кг.

Под такое покрытие используют сухие балки, с влажностью всего 15%. Их сечение должно быть либо 50х150, либо 60х180 мм. При таких показателях максимально допустимое расстояние между стропилами может быть 1,3 метра. Минимальный допустимый шаг, через который можно ставить стропила, составляет 0,8 м. На окончательное решение влияет уклон кровли: при 15° шаг делают 0,8 м, при 75° — 1,3 м.

Расстояние между досками обрешетки подбирается так, чтобы каждое пересечение черепицы имело собственное основание. Стандартная длина материала равна 400 мм, а величина нахлеста при монтаже колеблется между 55 и 90 мм. Получается что расстояние между центральными осями обрешетки может быть либо 310, либо 345 миллиметров.

Металлочерепица

Устройство и размер шага обрешетки под металлочерепицу

В последние годы особо остро стоит вопрос: как определить расстояние между стропилами под металлочерепицу?. Она имитирует более дорогой керамический материал, но при этом имеет положительные свойства профнастила. Монтаж такого покрытия прост и не требует больших финансовых затрат. Все это делает материал привлекательным для крыш частных домов.

Масса металлочерепицы меньше керамической, поэтому требуется более простой каркас. Уменьшается сечение балок до 50х150 мм и увеличивается шаг между обрешеткой. Шаг стропил под металлочерепицу колеблется между 0,6 и 0,95 м.

Ондулин

Допустимый шаг для покрытия из ондулина составляет 0,6—0,9 метра. Стандартное сечение стропил — 50х200 миллиметров. Такие размеры позволят выдержать создаваемую нагрузку кровельного пирога на двускатную крышу.

Поверх контробрешетки крепят обрешетку из брусков размерами 40х50 миллиметров. Шаг между центральной осью составляет 600 мм.
