Ломаная крыша своими руками: чертежи, расчёты, фото, видео

Выбор материалов для строительства мансарды

Правильная конструкция крыши – это полдела. Не менее важную роль играет грамотный выбор материалов.

Брус для стропил и обрешетки

Обычно для стропил используется древесина хвойных пород дерева – сосна, кедр и т.д. Такой материал достаточно прочен, легкий в монтаже и обработке. Самый толстый брус используется для мауэрлата – минимальное сечение 100*100 мм, для серьезной нагрузки берут 200*200 мм.

Сечение бруса для стропил обычно 50*100мм, 50*150 мм. Выбор сечения бруса для конструкции должен исходить из учета итоговой нагрузки на несущие стены и фундамент. Если изначально мансардная крыша для устройства жилого чердачного помещения не планировалась, то необходимо монтировать максимально легкую стропильную систему.

Обустройство контробрешетки и обрешетки

Пароизоляционный материал

Назначение пароизоляции – не дать возможность испарениям изнутри мансарды проникнуть внутрь «кровельного пирога». На сегодня, самый популярный материал представляет собой многослойную фольгированную пленку. Пароизоляция укладывается фольгой внутрь помещения, что позволяет отражать внутреннее тепло и сохранять его.

Утеплитель

На материалах для утепления кровли следует остановиться подробнее. Используют несколько видов:

Пенополистирол (пенопласт).
Минеральная вата.
Пенополиуретан (ППУ).

Пенопласт не лучший выбор для утепления стропильной системы, несмотря на то, что цена материала самая привлекательная. Во-первых, его неудобно крепить к обрешетке. Во-вторых, его теплоизоляционные свойства значительно уступают минвате и ППУ.

Минеральная вата обладает отличными характеристиками утепления и простая в работе. Но материал имеет один существенный недостаток – он впитывает влагу. Вследствие этого конструкция становится тяжелее, дерево подвергается разрушительному воздействию влаги, а тепло плохо держится внутри мансарды.

Нанесение пенополиуретана с помощью специальной установки высокого давления

ППУ поступает из пистолета в жидком виде, практически прилипает к любой поверхности, за минуту застывает и вырастает в объеме в несколько раз. Пенополиуретан имеет самый низкий коэффициент теплопроводности, высокую адгезию, негорючий, срок эксплуатации более 30-ти лет.

Гидроизоляция

Гидроизоляция ограждает кровлю от проникновения дождевой и талой влаги. Также она защищает утеплитель от выпадения конденсата, который неизбежно возникает в результате перепада температуры внутри и снаружи мансарды.

В качестве гидроизоляционных материалов чаще всего используются пленки с микроотверстия для выхода пара. Такой материал предотвращает попадание влаги внутрь «кровельного пирога», но при этом обеспечивает хороший воздухообмен.

Гидроизоляция крыши – важный этап ее возведения

Кровельный материал

Основные виды кровли:

Листовая металлочерепица.
Профнастил.
Оцинкованные стальные листы.
Гибкая черепица.

Листовая металлочерепица активно используется для покрытия кровли в силу простоты монтажа и невысокой стоимости. Минус такого материала – очень шумный. Ветер, град, дождь будут четко слышны внутри мансарды.

Профнастил также несложен в монтаже, долго прослужит. Но из-за конструкционных особенностей требует очень качественной гидроизоляции и дополнительной герметизации стыков листов.

Оцинкованные листы из стали весят мало, система укладки не допускает попадания влаги между ними. Минус ы: требует особых навыков в монтаже и считается достаточно «холодным» материалом.

Гибкая черепица изготавливается из пропитанного битумом стеклохолста. Имеет большой ассортимент расцветок, выглядит весьма презентабельно, практически не дает возможности скапливаться конденсату, бесшумная. Недостатками такого вида кровельного материала считается горючесть, плохое «взаимодействие» с сильным морозом или жарой. Также требуется перед укладкой гибкой черепицы покрыть обрешетку фанерой или ОСП, чтобы основание было сплошным.

Требования к материалам элементов стропильной системы

Твердость и отсутствие брака

Двухскатная ломаная крыша, чаще всего, предполагает деревянные стропила

При этом важно правильно выбрать этот пиломатериал. В идеале это должна быть лиственница, которая имеет один из самых высоких коэффициентов твердости

Ну или как альтернатива – древесина хвойных пород, причем зимней заготовки, отлично просушенная с точным соблюдением всех технологических условий. Выбирать доски и брусья нужно с особой тщательностью, недопустимы даже малейшие признаки дефекта – расслоение, повреждение древоточцами, пр.

Особо хотим обратить внимание на безопасность при работе с пропитывающими составами – работать нужно на улице или в хорошо проветриваемом помещении

Потребуются вспомогательные детали

Стропильная система предполагает устройство сначала обрешетки, формат которой зависит от характеристик кровельного материала, а также контробрешетки, посредством которой выполняется грамотный монтаж гидроизолятора и утеплителя. Эти рейки/брусья должны иметь меньшее сечение. В последнее время в качестве равноценной альтернативы древесным пиломатериалам используется профиль из высококачественной стали.
В схеме ломанной крыши предусмотрено соединение стропильных ног встык под заранее обозначенным углом. При фиксации стыков используется фанера большой толщины.
Также не обойтись без разнообразных крепежей – саморезов, гвоздей, шпилек различных типоразмеров.

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

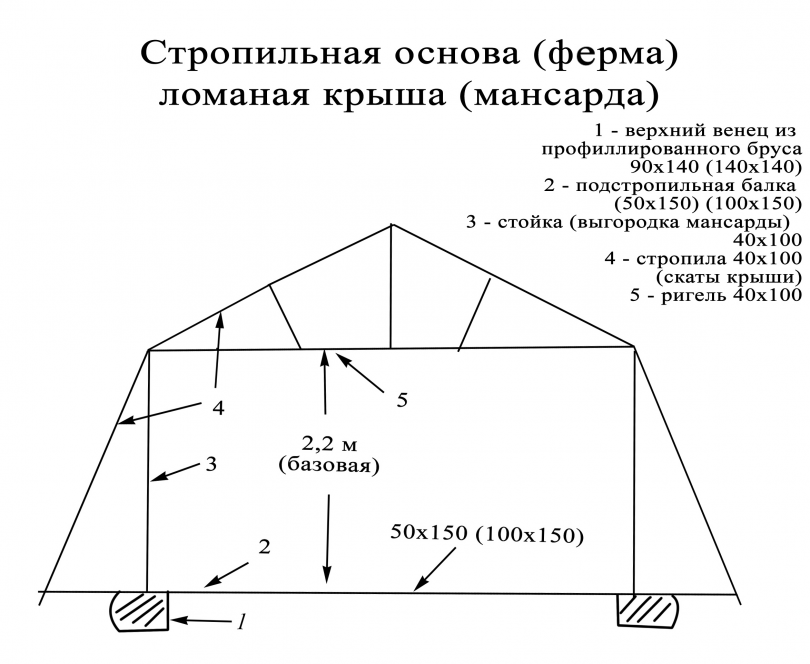

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

мауэрлат из бруса сечением 90х140 или 140х140 мм;
балки для усиления потолка и подстропильные (50х150 мм);
пол чердачного помещения;
стойки для выделения мансардного помещения;
обшивка стен и потолка;
доска необрезная (20–22 мм) для крепления теплоизоляции и обрешётки;
обрешётка с шагом через доску и стропила для скатов кровли (40х100 мм);
основной укрывной материал, тепло-, гидро- и пароизоляционный;
ригели 15–16 штук (40х100 мм), конёк крыши и стойки к нему.

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
обрешётки, контробрешётки и кровельного настила.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

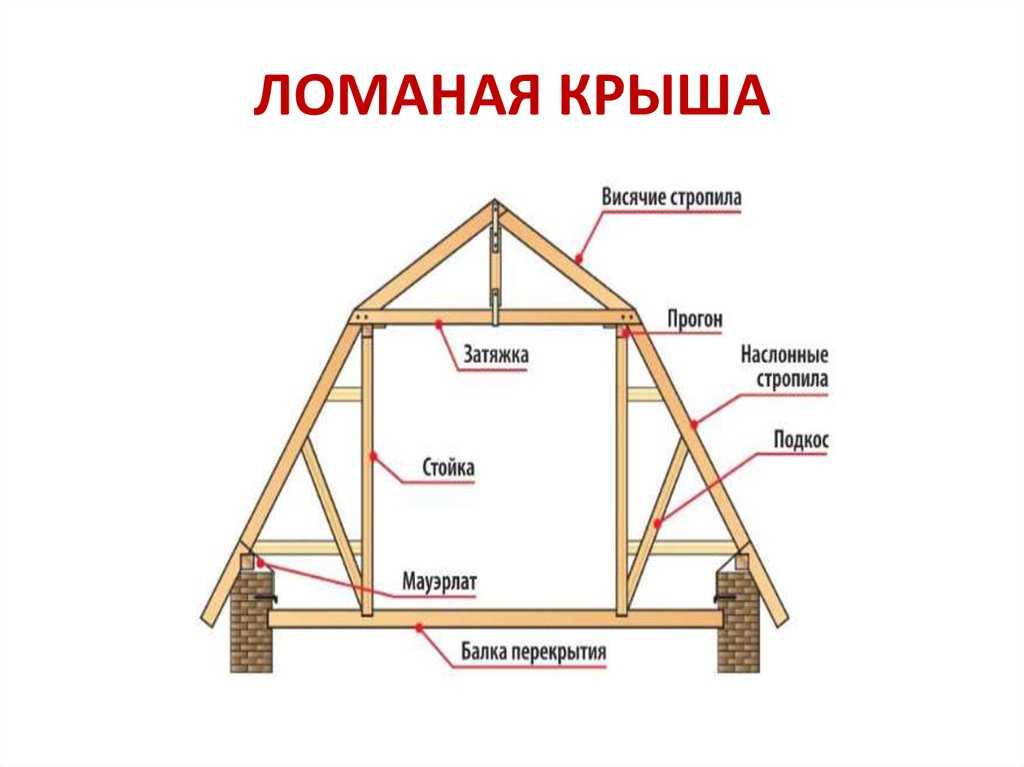

Каркасная конструкция включает в себя такие детали:

мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
стропила — рейки, которые образуют главный контур крыши;
прогоны — горизонтальные опорные детали для стропил;
обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

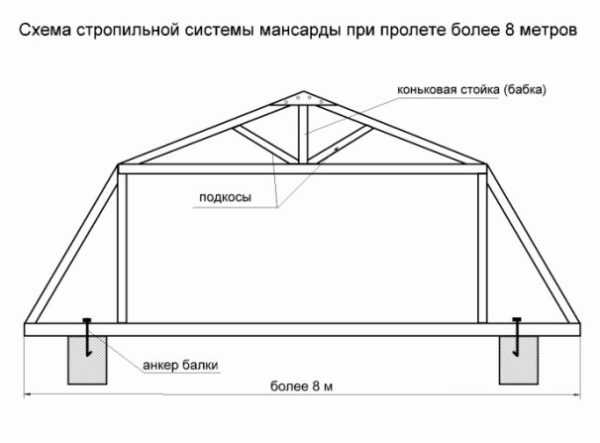

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

с опорой нижних стропил на мауэрлат;
с выносом нижней части наслонных стропил за пределы стены;
с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

привлекательный силуэт крыши, а вместе с ней и всего дома;
увеличение полезной площади через рациональное использование имеющейся;
быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

вертикальные стойки ;
затяжки — горизонтальные балки;
стропила — ребра жесткости, являющиеся скелетом всей конструкции;
подкосы — диагональные балки, поддерживающие стропила;
мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
коньковый прогон — совокупность верхних элементов стропильной системы;
бабки — крепления, обеспечивающие жесткость висячих стропил;
схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
обрешетка — каркас для крепления кровельного материала и изоляции;
кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
Высокая стоимость установки специальных мансардных окон.

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие

Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон)

Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

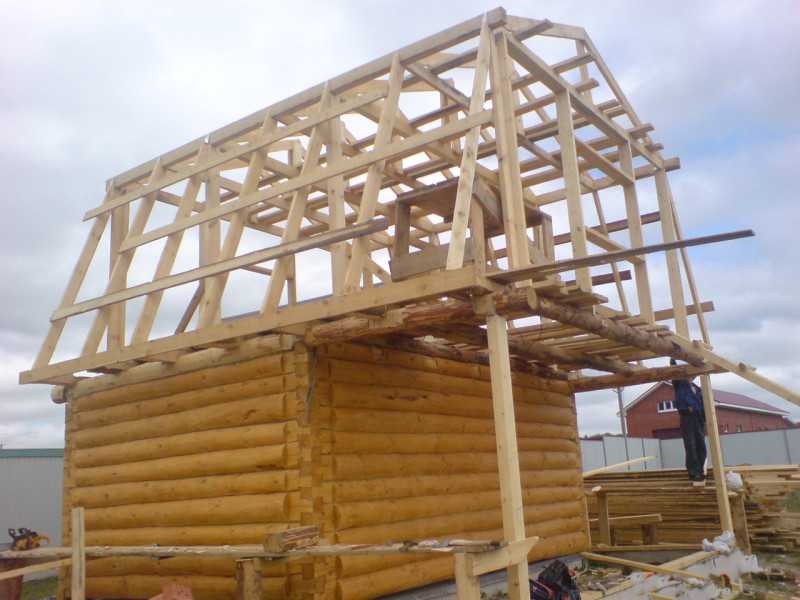

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

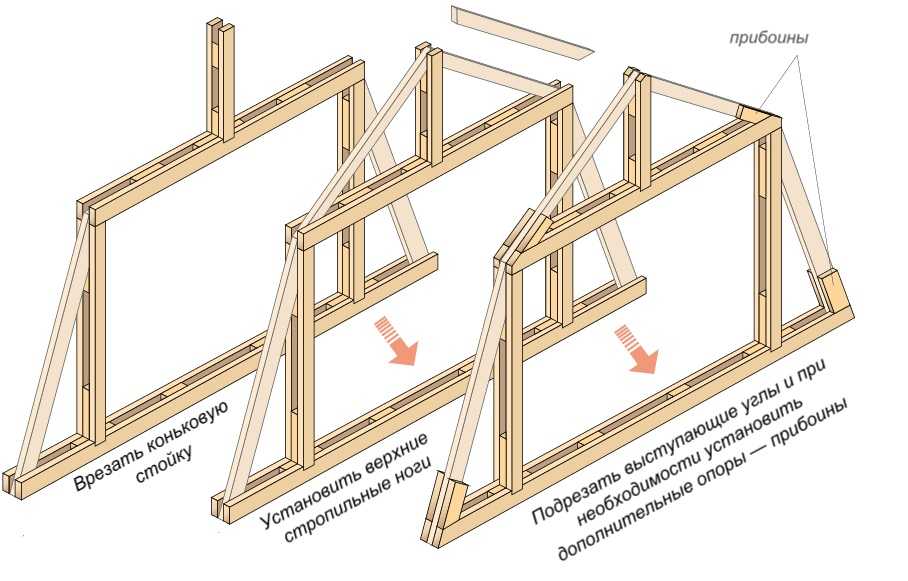

Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

Расчет конструкции

Возведение ломаной крыши намного сложнее, чем обычной двухскатной. Это связано с устройством стропильной системы, требующей более сложный расчет. Такая конструкция кровли больше подходит для построек квадратной формы. Если дом прямоугольный и длинный, пользы от мансарды не будет.

Любая конструкция крыши, так же как и ломаная, предусматривает расчет в два этапа:

Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
Вторым этапом делается расчет несущей способности стропил.

Последний расчет является сложным и требует учета таких показателей:

Вес кровельного материала.
Нагрузка на стропила изоляцией.
Вес всех элементов контробрешетки и обрешетки.
Расстояние между коньком и карнизным свесом.
Угол наклона скатов.
Расстояние между стропилами и элементами обрешетки.
Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.

Имея на руках все эти данные, можно произвести расчет по формулам. Существуют, также, специальные программы, упрощающие данное действие.

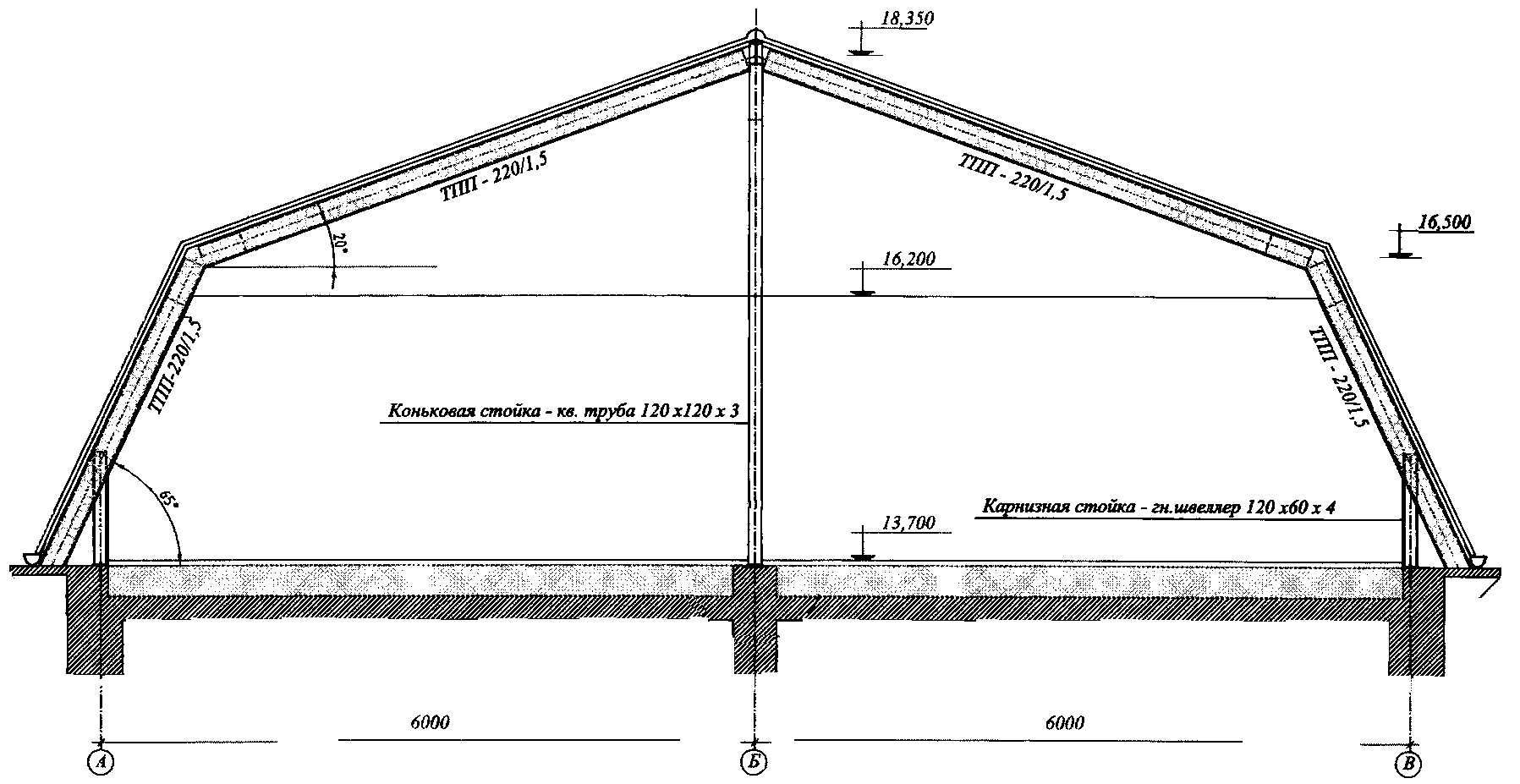

На этой картинке можно увидеть схему с размерами ломаной крыши:

Сделав весь расчет надо удостовериться, подходит ли деревянный строительный материал по сечению для строительства ломаной двухскатной крыши. Если расчет не соответствует требуемым параметрам, стропильная система и обрешетка может быть изменена по сечению материала. Кроме этого, можно заменить кровельное покрытие.

Для удобства на бумаге надо начертить схему ломаной двухскатной крыши со всеми размерами. Эта таблица поможет сделать чертеж:

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

сначала ставятся крайние балки с торцов здания;
между ними натягиваются бечевки для указания плоскости;
устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
на стропильных ногах выпиливаются места крепления по шаблону;
сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Ломаная мансардная крыша

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Ломаная крыша

Удачной работы!

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

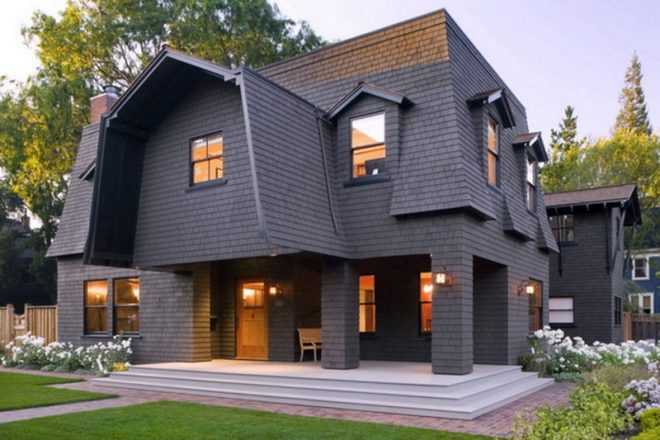

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.
Двускатные — дают возможность обустроить большое чердачное помещение.
Трёхскатные — издавна известные на Руси и популярные сегодня.
Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.
Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Стропильная система ломаной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

имеющая наклон на всех скатах;
комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних). При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.

два треугольника с углом 90 градусов, которые формируют нижние скаты;
треугольник, который формирует верхние скаты.

Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.

Ломаная крыша: стропильная система

Общие характеристики

Основа любой крыши, ломаной в том числе – стропильная система. От ее грамотного устройства зависит долговечность, надежность, безопасность не только внешнего кровельного пирога, но и внутренней отделки жилого мансардного помещения.

Итак, стропильная конструкция состоит из таких элементов и деталей:

стропильные фермы – бывают висячими и наклонными;
мауэрлат –деревянный брус/бревно, укладываемый по периметру наружной стены, выполняет функцию нижней опоры для стропильной системы;
прогоны боковые;
прогоны коньковые;
дополнительные детали – связи диагональные, подкосы, распорки.

Проектирование стропильной системы

Первоначально нужно определиться со схемой ломанной крыши – на этом этапе определяется формат устройства стропильных ног и их тип. К примеру, отдается предпочтение висячей ферме или наклонной. В первом случае, речь идет о создании единой цельной жестко связанной между собой системы. А формирование наклонной модификации – упор стропил на боковые стены или другие опоры. В любой из названных систем, при необходимости используются дополнительные усиливающие элементы.
Второй этап. Расчет площади кровельного пирога. Здесь все сравнительно просто: предварительно измеряется ширина и длина каждого ската. Затем путем обычных математических расчетов, к примеру, умножением ширины на высоту, а также с применением теоремы Пифагора, высчитывается площадь всех скатов, а затем полученные величина складываются . Далее, определившись с величиной нахлестов, размер которых указывает производитель кровельного материала, рассчитывается количество гидроизолятора, теплоизолятора, внешнего кровельного покрытия.
Третий этап – расчеты нагрузок. Здесь, также ключевой акцент сделан на величине предполагаемых нагрузок. От них зависят эксплуатационные качества материала, размер сечения, величина пролетов. Также, важным моментом является формирование, так называемого «запаса прочности». Для чего, полученный расчетным путем, результат, умножается на повышающие коэффициенты, выбираемые из диапазона величин – 1,5-3. Для расчета нагрузок мы рекомендуем воспользоваться одни из онлайн калькуляторов, которые имеются в сети интернет в свободном доступе.

Таблица 1 Поправочный коэффициент при расчете ветровой нагрузки

Высота, м	А	Б	В
до 5	0.75	0.5	0.4
10	1	0.65	0.4
20	1.25	0.85	0.55

А – побережья водных объектов, степи, тундра, лесостепи, степи

Б – город, лесные массивы и другие территории, которых имеются препятствия высотой от 10 м;

В – город с плотной застройкой при высоте объектов от 25 м.
