Виды планок
Разнообразие кровельных материалов очень велико, однако, также велик выбор доборных элементов для организации и герметизации мест примыкания. В зависимости от того какое используется покрытие, планки могут быть мягкими или жесткими.
Лист профнастила или металлочерепицы имеет жесткую форму, поэтому для них применяют уголки из оцинкованной стали с лакокрасочным или полимерным покрытием. Устройств мягких кровель выполняют с помощью эластичных, мягких полос, которые фиксируют в месте примыкания.

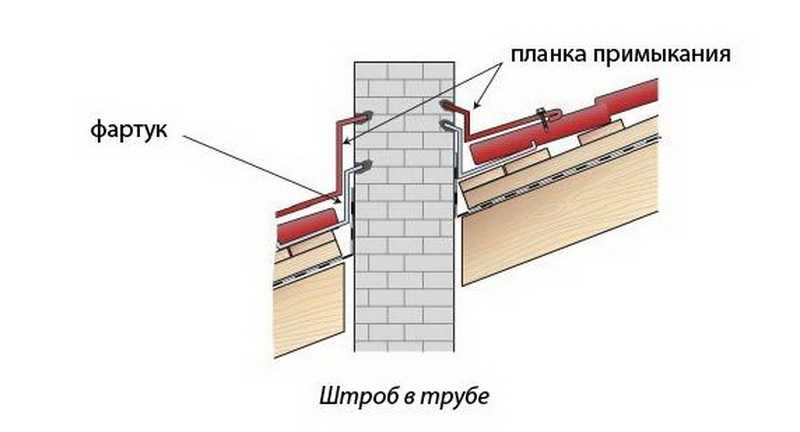

В этом вопросе действует одно правило: для герметизации стыка в месте примыкания применяют планки из материала такого вида, что и сама кровля. По технологии монтажа различают следующие типы планок:

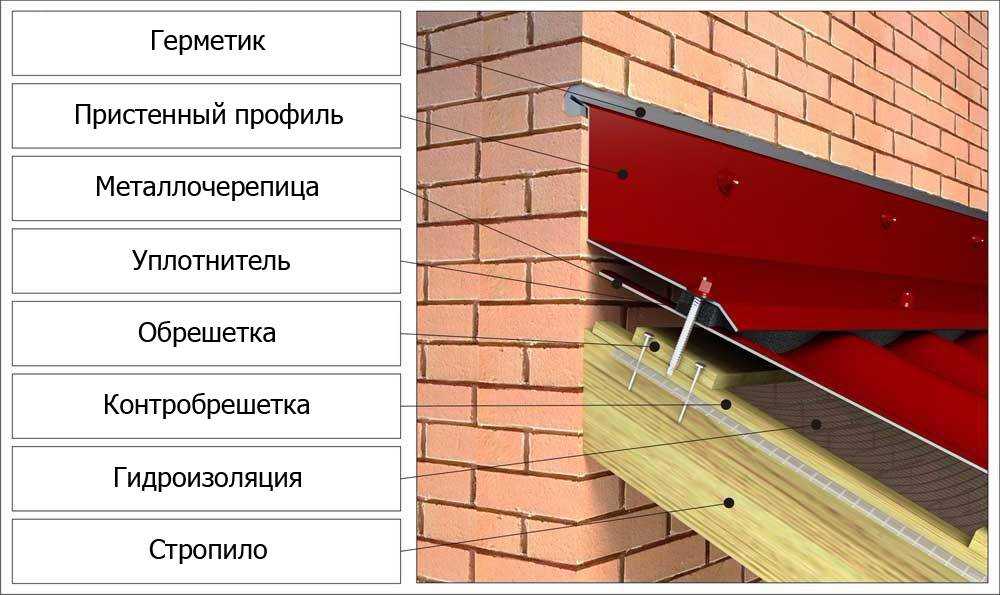

- Верхняя. Верхняя планка примыкания крепиться поверх кровли саморезами, как и само кровельное покрытие, или приклеивается герметиком.
- Нижняя. Нижняя планка заводится под кровельное покрытие, крепление в этом случае происходит с помощью досок обрешетки.

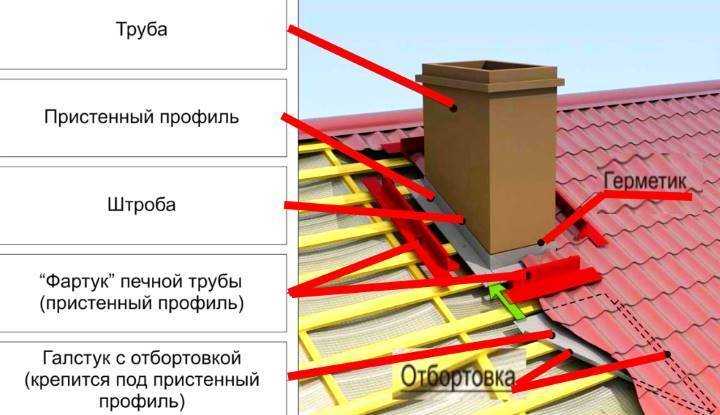

- Декоративная. Декоративный фартук надевается поверх нижней планки, чтобы придать более эстетичный и аккуратный вид стыкам.
Наружная и внутренняя планки
Интересно, что раньше, когда в строительных магазинах не было такого разнообразия, планка примыкания для металлочерепицы или профнастила изготавливалась из обрезков этого кровельного материала.
Представьте, насколько кустарно смотрелись такие работы, да и свои функции такие планки выполняли слабо. Сейчас конечно можно изготовить доборные элементы своими руками, однако, не на много дороже приобрести их, причем их можно подобрать под цвет остальных элементов кровли.
Как правильно установить капельник
Монтаж фронтонного или карнизного капельника под металлочерепицу производится поэтапно. Перед началом работ со всех элементов снять с лицевой стороны защитную плёнку, которую наносят, чтобы не повредить деталь в процессе транспортировки. К установке капельника приступают после завершения обустройства обрешётки для металлочерепицы и монтажа водосточной системы на лобовую доску, но перед укладкой кровельного материала. Фронтонный капельник устанавливают после укладки металлочерепицы.
К сведению: монтаж капельника для металлочерепицы нужно производить только с той стороны, на которой размещён водосток. Установка такой планки с других сторон не требуется. Объясняется это тем, что дождевая вода при попадании в водосток разбрызгивается и таким образом капли дождевой воды оказываются в подкровельном пространстве.
А теперь советы по установке капельника:
- Крепление к обрешётке осуществляется с помощью специальных кровельных гвоздей (оцинкованных) или саморезов с резиновыми прокладками. Второй вариант более предпочтительный. Шаг между креплениями — 200-300 мм.
- Последовательность проведения работ — снизу-вверх.
- Размер капельника должен быть подобран таким образом, чтобы его нижняя часть попадала в желоб на глубину не меньше чем на 20% там, где располагается нижняя часть водостока.
- Важный нюанс — ширина капельника для крыши в верхней части должна быть такой же или меньше, как ширина лобовой доски.
- Края доборного элемента после обрезки обязательно обрабатывают специальной краской. Это необходимо для защиты от коррозии. Обычно краска идёт в комплекте с капельниками для крыши.
- Разрезы необходимо делать только с помощью ручных инструментов, так как при использовании электроинструмента есть большая вероятность повредить защитный слой. То же самое касается обрезки металлочерепицы.
- Установку капельника производят с применением резиновой ленты, которую укладывают прямо на обрешётку. После этого уже крепят доборные элементы. Это даёт возможность добиться лучшей герметизации.
- При использовании диффузной гидроизоляционной мембраны, которая укладывается под металлочерепицу, обязательно нужно следить, чтобы она была внахлёст (не меньше 50 мм) на капельнике.
- Монтаж выполняют внахлёст, таким образом, чтобы каждая последующая полоса заходила на 100-200 мм на предыдущую. Такое крепление обеспечивает более надёжную защиту от влаги и протеканий.
- При креплении доборных элементов между карнизными досками и капельником специалисты советуют укладывать ещё и слой гидроизоляции для обеспечения циркуляции воздуха и предотвращения попадания влаги в пространство под крышей.
- Вступающие торцы можно по своему усмотрению оставить открытыми или закрыть планкой.
Кратко опишем процесс так:
- Перед монтажом с капельника снимается защитная плёнка.
- Монтаж капельника карнизного типа осуществляется до укладки кровельного покрытия. После завершения установки каркаса производится монтаж данных элементов. Крепятся они саморезами или кровельными гвоздями, укладываются внахлёст 10-20 см. После этого можно приступать к обустройству кровли.
- Фронтонный капельник устанавливается после монтажа металлочерепицы. Работы нужно начинать с фронтонного свеса, двигаясь к коньковой части крыши. При необходимости увеличить длину части капельника укладываются внахлёст 10-20 см.
От правильной установки доборных элементов этого вида во многом зависят их эксплуатационные свойства, а значит, и эффективность защиты от конденсата и атмосферных осадков.
Если у вас есть что добавить к статье или вы хотите поделиться личным опытом, сохраняйте статью в закладках и пишите свои комментарии.
Как установить капельник на крышу
Общие правила монтажа:
- Элемент монтируется строго по кромке крыши.
- Водоотвод устанавливается в вертикальном положении.
- Для захвата влаги и осадков, с целью недопущения их накопления на кровле, устанавливать капельник необходимо по всему периметру крыши.
- Планки для карнизов применяются с любыми материалами кровли, но в случае с мягким покрытием они нужны обязательно.
- Сегодня капельник превратился в неотъемлемую часть крыши, из любых материалов, включая битумную черепицу, керамику или металлопрофиль. Его монтаж необходим не только по краю крыши, но и над дверными и оконными проемами зданий.
В зависимости от вида конструкции при монтаже необходимо также соблюдать специфические правила установки элементов.
Карнизный элемент при фиксации требует следующей технологии:
- При наличии на нем защитной пленки, ее удаляют еще до начала монтажных работ.
- Фиксация элементов производится на особые кровельные гвозди с интервалом в 150 мм между креплениями.
- Элементы устанавливаются внахлест, не менее 20 мм друг на друга.
- Для более четкого соединения деталей разрешается срезать углы на ребрах жесткости.
- На завершающем этапе пластины заводятся в разрезы и плотно сдвигаются друг с другом.
Детали капельника фронтального типа устанавливают по-другому:
- Для придания направления стекающей влаге от фронтона, их монтаж производят от карниза крыши.
- Фронтальные детали разрезают таким образом, чтобы их можно было аккуратно соединить с карнизными элементами.
- Фиксируют их при помощи кровельных гвоздей с шагом крепления 100 мм.
- Для надежности и недопущения растрескивания элементов процедуру прибивания производят в шахматном порядке.
- Элементы монтируются в нахлест верхнего на 20 мм кромки нижнего.
- По завершении монтажа области с фронтальными деталями покрывают шпателем особой мастикой.
- Как самостоятельно произвести монтаж.
Процедура самостоятельного монтажа капельника не является сколько-нибудь сложной и заключается в накладывании отдельных его элементов на обрешетку и фиксации их к крайней ее рейке при помощи гвоздей или саморезов.
Главное в этой операции не материалы или особое крепление – они максимально просты и доступны, а сама последовательность монтажа и своевременность этой процедуры. Как правило, капельник устанавливается уже после сборки системы ливневых стоков, но самого кровельного покрытия еще нет.
Именно в этот момент удобнее всего выполнять процедуру монтажа капельника, которая производится в несколько этапов:
- Монтаж первого, карнизного элемента, начинают с любого произвольного края ската, в зависимости от предпочтений слева направо или справа налево. Первую деталь без всякой подрезки, то есть как есть, кладут на крайнюю доску обрешетки и закрепляют на ней саморезами или гвоздями. От того насколько ровно будет уложен первый элемент зависит положение последующих деталей, поэтому ориентируясь на первый изгиб, производят его монтаж максимально параллельно первой кровельной рейке. Таким образом, с обоих торцов капельника интервалы между кромками ската и волной должен быть идентичными и равняться в среднем 10 мм.
- Далее, по технологии первого элемента, устанавливают вторую и следующие карнизные детали, но делают это с учетом двух моментов: нахлеста их друг на друга и фиксации одним крепежом для экономии сразу двух деталей в месте их нахлеста. Таким образом, одно крепление в виде гвоздя или самореза одновременно удерживает конец одного элемента и начало следующего.
- Это справедливо для жесткого типа кровли, а мягкий ее вариант требует после установки карнизных деталей монтажа еще и фронтального капельника. Технология его фиксации такая же, за одним исключением. Установку фронтальных элементов начинают с самого низа ската, и первая планка сразу монтируется внахлест на уже установленный карнизный капельник.
В общем, вся работа не очень сложная и легко выполняется самостоятельно.
Зачем нужен капельник
Капельником называют фартук свеса, который крепиться к карнизу или фронтону. Его основная функция – это защита фасада здания от стекающей с кровли влаги. Потоки воды во время дождя или таянья снега могут вымывать строительные смеси из кладки, создавая опасность обрушения стен. Поэтому нужно направить их в систему водоотвода. Как раз с такой работой легко справится капельник.
Также он защищает сам карниз от гниения, которое может образоваться в результате скапливания влаги в районе нижней стропильной части крыши. Если не отводить лишнюю влагу от этих частей здания, то на их поверхности может образоваться грибок и плесень.
Капельник устанавливается под нижний гидроизоляционный слой кровли и весь скапливающийся конденсат из пространства под кровлей или потоки осадков с крыши, будут перенаправлены в желоба. Далее излишки влаги по водоотводу выводятся подальше от здания.
Благодаря капельнику доски по бокам ската крыши остаются сухими и срок их службы ощутимо продлевается Источник rydo.ru
Помимо эстетической функции (придание завершенности карнизу), капельник на кровле укрепляет ее край, защищая от сильных порывов ветра. А в зимнее время не позволяет ледяным наростам забраться под кровлю. Капельник также устанавливают над окнами и входными дверями. Таким образом защищаются проемы от осадков.
Место торцевой планки в семействе доборных элементов
Доборные элементы устанавливаются на кровлю в качестве завершающего штриха. Только они придают завершённый вид крыше и защищают её от агрессивного воздействия внешней среды
Чтобы оценивать важность торцевой планки, нужно знать о функциях и особенностях остальных доборных деталей
- Карнизная планка закрепляется к обрешётке, к её стартовой доске. Она защищает деревянные элементы стропильной системы от талых и дождевых вод и способствует их отводу в жёлоб.
- Коньковая планка треугольной формы защищает стыки скатной кровли на наклонных ребрах и на горизонтальном коньке. Благодаря ей подкровельное пространство защищено от проникновения влаги, ветра, мусора сверху. Верхние края кровельного материала надёжно закреплены коньковой планкой и остаются на месте даже при сильных порывах ветра. Треугольная коньковая планка устанавливается на кровле, наклон ската которой превышает 30 градусов, на четырехскатной крыше.
- Плоская коньковая планка. Она устанавливается вместо треугольного аналога на кровле, если её угол наклона меньше 30 градусов, а также на крышах с ломанными скатами и незначительным уклоном.
- Ендова. Планка закрывает внутренний угол, который образуется при соединении двух скатов. Она защищает пространство под кровлей на этом участке от протекания и способствует выводу талых и дождевых вод.
- Планки примыкания. Детали защищают участки примыкания к стене и выступающим вертикальным элементам на кровле, включая дымоходы.
- Капельник. Этот элемент часто путают с карнизной планкой, но у капельника есть свои уникальные характеристики и функции. Он защищает от намокания торцевую часть обрешётки и направляет влагу в водосток.
- Снеговые барьеры. Детали устанавливаются вертикально для задержания снежных масс. Они не допускают их лавинообразного схода, в результате которого могут пострадать люди и автомобили.
- Оконные отливы. Элементы защищают окна от проникновения влаги.
- Парапеты защищают плоские бортиковые поверхности крыши.
- Зонты вентиляционных шахт. Купол, устанавливаемый над трубой, не допускает проникновения дождя в подкровельное пространство.
- Желоба для водостоков отводят атмосферные осадки с кровли.
- Торцевая планка. Этой детали посвящена статья, поэтому её характеристики и функции будут раскрыты здесь подробно. Форма планки – прямая или угловая. Второй вариант оснащён дополнительным ребром жесткости, которое не только укрепляет, но и украшает.
Все доборные элементы изготавливаются из тонкого листа стали или пластика. Стальные детали обладают преимуществом, они более прочные и долговечные. Их защищают цинковый слой, предохраняющий от коррозии, и полимерный слой, придающий нужный цвет.
Выбор материала (пластик или металл) зависит от вида кровельного материала. Поскольку здесь описывается торцевая планка для металлочерепицы, то предпочтительный материал для неё – тонкая сталь, покрытый полимерным слоем под цвет кровли.
Разновидности
Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.
Карнизные
Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.
Торцевые
Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.
Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.
Цены на торцевые планки
Разные производители устанавливают свои цены на доборные элементы, включая и торцевую планку. Стоимость варьируется от 200 до 600 рублей за 1 штуку, а для монтажа требуется несколько планок, которые будут укладываться в нахлёст.
Цена зависит от следующих факторов:
- Производитель и бренд. Чем известнее имя компании, тем дороже её продукт.
- Количество цинка, применяемого в защитном слое. Оптимальный объём здесь – 140 грамм на 1 кв.м. поверхности.
- Толщина планки. Слишком тонкая деталь деформируется под воздействием ветра.
- Длина планки. Стандарт здесь – 2 метра.
При выборе торцевой планки не следует экономить. Только высокое качество элемента способно гарантировать длительный эксплуатационный срок и надёжность закрепления.
Способ флешинга
Идея этой технологии заключается в том, что узел примыкания кровли к стене формируется тремя слоями:
- Битумная мастика.
- Геотекстиль.
- Битумная мастика.
Слои укладываются именно в такой последовательности, при этом после обработки поверхности стены и кровельного материала первым мастичным слоем, необходимо, чтобы он немного подсох. На самом деле это очень надежный узел, который прослужит, как минимум, 20 лет. При этом температурный диапазон его эксплуатации: от -40С до +75С.
Но чтобы этот участок примыкания отвечал всем требованиям, необходимо:
- обрабатываемые битумной мастикой плоскости хорошо очистить от пыли, мусора и грязи;
- если кровельный материал на своей поверхности имеет гранулированную посыпку, то от нее необходимо избавиться;
- кирпичную стену лучше отремонтировать, к примеру, отштукатурить или отшпаклевать фасадной шпаклевкой;
- если стена не требует ремонта, то ее предварительно обрабатывают битумным праймером в два слоя, с бетонной стеной это делают в обязательном порядке.
Укладка геотекстиля в зону примыканияИсточник obustroeno.com
Устройство капельника для крыши
Капельники для крыши подразделяются в зависимости от места их установки на:

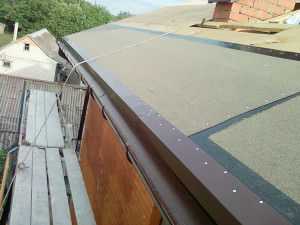

- Фронтонные — доборы, смонтированные по краю фронтонного свеса. Их предназначение — отвести воду от фронтона здания на карниз и предотвратить попадание влаги в стропильную систему при косом дожде. Фронтонные капельники имеют 3 загиба, которые делят капельную планку на юбку, ступеньку и фартук.
- Карнизные — капельники, установленные по кромке карнизного свеса и имеющие в отличие от фронтонных водоотводных элементов 2 загиба. Первый из них делит капельную планку на фартук, который закрепляется на карнизе, и юбку, направляющую влагу в желоба. А второй — служит как дополнительное ребро жёсткости на юбке капельника, придающее конструктивному узлу бòльшую прочность.
- Фартуки капельники обратные — доборные компоненты, используемые на односкатных крышах или же на отдельных участках сложных конструкций, где сток воды направлен в одну сторону. Например, в сторону ендовы. Крепятся обратные капельники на лобовую доску и выполняют те же функции, что и обычные — защищают узел безконьковой крыши от намокания и отводят воду на кровельное покрытие, а оттуда в водосток.
Помимо этого, существуют парапетные капельники, предназначенные для защиты парапетных узлов, отливы-капельники, которые устанавливают в узле карнизного свеса мансарды, цокольные, фасадные и т. д.
Парапетный капельник предназначен для защиты парапетных узлов от проникания влаги
Изготавливают капельники на специальном оборудовании — листогибе, с которым несложно сделать защитные водонаправляющие доборы самостоятельно. Особенно это рационально при возведении фальцевой кровли, когда картины делают прямо на стройплощадке. При этом получаются обрезки кровельного материала, из которых в целях экономии целесообразно производить различные доборные элементы.
Механический станок листогиб используют для загиба металлических пластин при изготовлении панелей для фальцевой кровли и кровельных доборных элементов
Интересной альтернативой металлическим изделиям для мягких кровель являются декоративные погонажные фартуки капельники. Они представляют собой рулонный материал с наружным слоем из стального оцинкованного полимерного покрытия. Работать с такими доборами одно удовольствие: промазать специальной мастикой рабочий участок и просто развернуть по нему рулонный капельник.
Для мягкой кровли могут использоваться доборные элементы в виде рулонного материала
Видео: поворот капельника на угол
Правильная конструкция крыши с наличием капельника выглядит следующим образом:
- укрывной материал;
- карнизная планка;
- обрешётка и начальная обрешётка — сплошной настил с минимальными зазорами из 3–4 досок в районе карнизного свеса, ширина которого варьируется соответственно кровельному покрытию и регламентируется нормативными документами — СП 17.13330.2016. Кровли, СП 31–101–97, ТТК, СНиП II-26–76* и прочие;
- контробрешётка;
- гидроизоляционный слой;
- капельник;
- стропила;
- лобовая планка карнизного свеса;
- кронштейны для водостока и водосточные желоба.
При таком устройстве, даже если присутствует большой снежный покров в районе карнизного узла, обеспечивается хороший приток воздуха в подкровельное пространство, что немаловажно для естественной вентиляции крыши
Карнизная планка и капельник
Нередко эти два доборных элемента сводят к одному понятию — отводу воды с кровли и устанавливают только один из них. Это является большой ошибкой при обустройстве крыши. Безусловно, они оба являются направляющими и влагозащитными компонентами. Однако карнизная планка не выводит конденсат, поскольку крепится под слой укрывного настила, в силу чего основная её функция — направление стока воды в желоба.
Между капельником и карнизной планкой прокладывается вентиляционная сетка
Капельник монтируется под гидроизоляционный слой, под которым расположен утеплитель, благодаря чему отводит капли конденсата, проникшие в него, и способствует сухости теплоизоляционной прослойки. В придачу, как вспомогательный элемент, он помогает карнизной планке направлять влагу в водосток. К тому же капельник помещают с таким изгибом, который сохраняет хороший воздушный зазор, а значит, гарантирует сухость подкровельного помещения.
Устройство карнизного узла
Карнизные планки или капельники для металлочерепицы предназначены для защиты стропильной системы от проникновения влаги и других внешних воздействий. Капельник закрывает нижнюю часть металлочерепичной крыши.
Металлочерепица и комплектующие к ней определенной марки изготавливаются из стальных листов с одинаковыми полимерными покрытиями. Карнизная планка на практике есть не что иное, как металлический отлив со специальным загибом определенной конфигурации. Такая форма способствует более эффективному выполнению их прямого назначения – безопасному отведению влаги, которая образовалась под кровельным покрытием, в водосточный желоб.
Важно Осадки, температурные перепады, как правило, приводят к скоплению влаги на пароизоляционной пленке. Если пренебречь необходимостью установки капельника, то она, скатываясь вниз, будет попадать на деревянную несущую конструкцию. Воздействие влаги на дерево приводит к образованию грибка и плесени, со временем разрушающих структуру дерева
Воздействие влаги на дерево приводит к образованию грибка и плесени, со временем разрушающих структуру дерева.
Монтаж капельника
В конструкции карнизной планки предусмотрены два загиба. В развертке планка имеет размеры 10х4х1 см, причем каждый отлив имеет длину 2 м.
К установке капельника приступают после монтажа кронштейнов желоба.
- Его фиксируют к фронтальной и карнизной планке, наращивая отливы с нахлестом, начиная от 20 см. Нахлест необходим, чтобы исключить их вибрацию при сильном ветре.
- В местах примыкания двух капельников обрезают дополнительные ребра жесткости.
- Крепление выполняют с помощью саморезов или гвоздей с шагом в 20 см.
- Если на карнизных планках имеется предохранительная пленка, то перед установкой ее удаляют.
Внимание Капельник необходимо крепить с натяжением, чтобы обеспечить его плотное прилегание и не дать влаге даже малейшей возможности проникнуть внутрь. Вдоль карнизного свеса, особенно при использовании листов с высоким профилем, рекомендуется укладывать также гребенку аэроэлемента
Благодаря решетчатой конструкции, этот элемент обеспечивает вентилирование подкровельного пространства и защищает от проникновения птиц
Вдоль карнизного свеса, особенно при использовании листов с высоким профилем, рекомендуется укладывать также гребенку аэроэлемента. Благодаря решетчатой конструкции, этот элемент обеспечивает вентилирование подкровельного пространства и защищает от проникновения птиц.
