Как правильно сделать «кукушку» на крыше: особенности конструкции и монтажа

Уход за односкатной крышей

Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:

Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной

Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил

В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами. Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.

Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.

Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.

Усиление конструкции

Обычно вальмовая конструкция крыши достаточно надежна и способна выдержать большие нагрузки. Но в случаях, когда проект кровли предполагает небольшой уклон, то снеговая нагрузка будет в разы больше чем при крутом скате, тогда стоит позаботиться об усилении всей конструкции. Укрепление происходит за счет шпренгелей или шпренгельных ферм.

Шпренгель — это брус, укладываемый на две соединяющиеся под углом стены. Такой брус служит основанием для вертикальных стоек, которые поддерживают стропила. Этот способ укрепляет нижнюю часть конструкции. Для усиления верхней части используют шпренгельные фермы.

Почему следует обратиться в нашу компанию?

У нас собственное производство материалов. Изготавливают их русские мастера по уникальной технологии. Это позволяет удешевить и ускорить строительство под ключ. Вы можете купить недорого каркас стен из нестроганного бруса. Надо лишь выбрать подходящий размер. У нас представлены варианты 100х150 и 150х150 мм. Решите, какой нужен вам, и мы осуществим оперативную доставку в любой уголок России.

Но на этом преимущества обращения к нам не заканчиваются. Наша производственная база находится в Пестово Новгородской области. И первые 500 км пути до нужного места мы не включаем в стоимость доставки. Делайте выбор в пользу качества — купите дом из бруса от производителя по выгодной цене и наслаждайтесь проживанием в нем: круглый год находиться там будет комфортно и уютно.

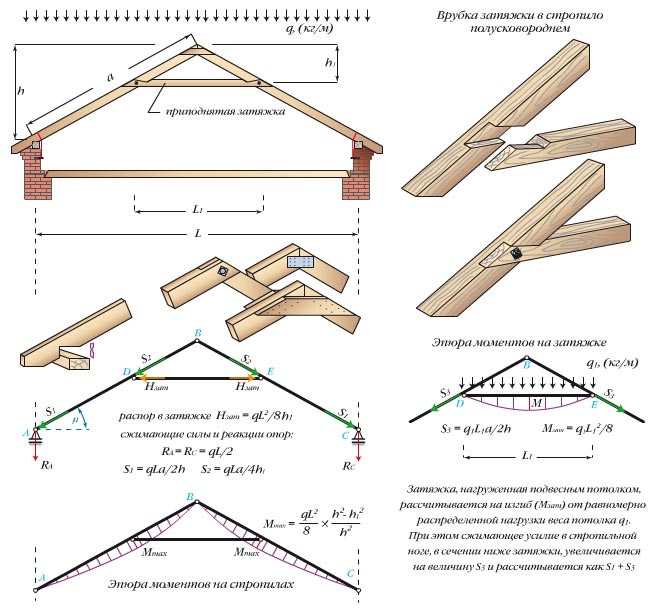

Чертежи стропильной системы

Стропильная система

Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.

Схема пристройки кукушки могут быть такими:

1. Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
2. Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
3. С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
4. Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

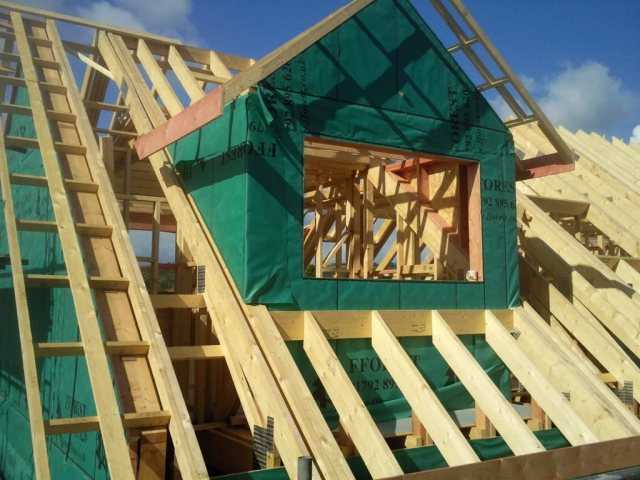

Как сделать кукушку на крыше

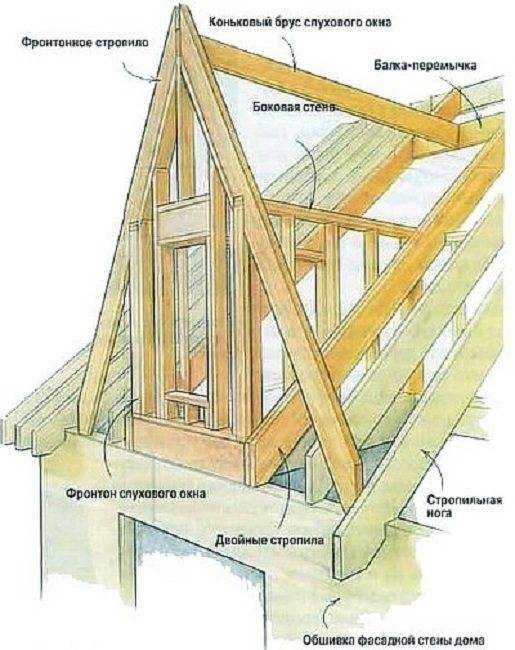

Строительство кукушатника-окна начинают со сборки двух фронтонных стропил. Предварительно потребуется замерить высоту коньковой балки и выбрать место на паре стропильных балок для будущей установки надстройки.

Заготовки фронтонных стропил вырезают обязательно с запасом в 50 мм по длине каждого элемента, это помогает выровнять и подрезать опорные поверхности при установке V-образной заготовки на мауэрлате. Концы балок подрезают ножовкой вертикально и прихватывают гвоздями к пяткам рядовых стропил.

Далее необходимо установить коньковую балку кукушатника. Предварительно под коньковым прогоном крыши дома между опорными стропилами набивают опорную доску, к которой будет крепиться конек кукушатника, вторую часть нашивают между балками над мауэрлатом. Брус конька необходимо отмерить по месту установки, как только фронтон надстройки будет выровнен по вертикальной нитке строительного отвеса.

Далее следует установка рамы окна кукушки, перед тем как крепить, ее тоже необходимо выровнять по вертикали и по плоскости фронтона. После того как тоннель кукушки будет усилен каркасом, переходят к заделке обрешетки крыши надстройки. Обычно для этих целей используют фанеру или плиты ОСБ. Остается лишь подбить гидроизоляцию, утепление и установить кровельное покрытие с ендова.

Строим классический вариант кукушки

Собрать кукушатник с плоской крышей несколько сложнее, на его обустройство уйдет примерно вдвое больше материалов и времени. Так как классическая кукушачья надстройка строится посередине кровельного ската, вес конструкции создает повышенное давление на стропила, и самое главное – при сильных порывах ветра боковые балки может оторвать от конькового прогона. Поэтому корпус надстройки высотой более 60 см обязательно строят с дополнительными опорами на потолочное перекрытие.

Первоначально потребуется собрать каркас основания будущего «домика». Его сшивают из бруса 60х80 мм. Раму крепят на стропильных ногах с помощью струбцин, запускают полотно гидроизоляции и пришивают саморезами.

Следующим этапом потребуется установить вертикальные опоры фронтона, соединить их в верхней части горизонтальной поперечиной и закрепить доску будущего подоконника. Далее устанавливаются поперечины крыши кукушки и вертикальные бруски обрешетки.

Для обустройства плоской кровли нужно будет между стропилами набить опорную доску, на которую будет опираться каркас верхней части кукушки. Его вырезают из сороковки и крепят к стропилам гвоздями, верхний край поперечины должен выступать на 15-20 мм над кровельным покрытием.

Самым простым этапом считается монтаж обрешетки, ее набивают из водостойкой фанеры или собирают из профилированной вагонки. После того как корпус кукушки собран, на потолок нашивают доски и рейки контробрешетки. Поверх натягивают полотно изоспана, запускают изоляцию под линию стыка с кровельным покрытием крыши дома.

Маленькая кукушка для вентиляции и освещения

В том случае, если требуется изготовить небольшие вентиляционные окна, то сделать кукушку можно более простым способом. В этом случае каркас устанавливают на стропила без дополнительных опор. Считается, что такой вариант менее всего склонен к протечкам на стыках гидроизоляции.

Чтобы удержать корпус кукушатника, балки крыши выполняют сдвоенными. В этом случае отрезки бруса, образующие боковые стены, прибивают прямо к стропилам, а для изготовления фронтона используют раму на лобовых балках.

Двухскатную крышу собирают из реек, всю конструкцию кукушатника зашивают фанерой, как изнутри, так и снаружи постройки. Конструкцию обычно утепляют ЭППС и закрывают пленочной гидроизоляцией.

Советы и рекомендации

Все детали надстройки соединяют только гвоздями, применение саморезов допускается только при использовании металлических уголков, например, при соединении вертикальных стоек и стропильных балок. Делается это не ради экономии, любая каркасная конструкция, собранная на крыше из бруса и досок, подвергается сильным ударам от порывов ветра. Чем выше и мощнее кукушатник, тем сильнее его треплет ветер.

В подобных условиях использование саморезов означает, что доски и брус очень быстро покроются трещинами по месту установки крепежа, тогда как правильно забитый гвоздь не раскалывает материал по линии волокон. Разумеется, для строительства кукушки вместо сосновой древесины можно использовать вяз или даже дуб, но в этом случае стоимость постройки получится слишком большой.

Кроме того, особое внимание необходимо уделить качеству заделки гидроизоляции по линии стыка стен и кровли дома. Обычно эти места заливают жидкой резиной и устанавливают металлические карнизные планки в цвет основной кровли

Швы можно также заклеить битумным полотном, но его в любом случае нужно будет закрывать металлическими накладками, чтобы не испортить внешний вид крыши здания.

Достоинства и недостатки крыши с кукушкой

Кукушка обеспечивает естественное освещение на чердаке и создает дополнительное полезное пространство

К строительству выступов на крыше прибегают далеко не все владельцы недвижимости. К принятию такого решения люди склоняются после анализа его целесообразности, сопоставления преимуществ и недостатков.

Достоинства крыши с кукушкой:

Придание строению стильного вида

Это привлекает внимание, вызывает уважение к хозяевам недвижимости. Обеспечение эффективной вентиляции помещения

Сырость является главным врагом стропильной системы кровли и находящимся внутри нее утеплителям. Через окно обеспечивается постоянный приток воздуха, который, насыщаясь влагой, выносит ее через аэраторы. Доступ естественного света. Это не только комфорт и экономия электричества на лампах. Ультрафиолетовое излучение нейтрализует болезнетворные микроорганизмы, предотвращает развитие грибка и плесени, инфекции и процессов гниения. Создание дополнительного пространства для проживания, обустройства помещений самого разнообразного хозяйственного или развлекательного назначения. Наличие нелишних квадратных метров и окна значительно расширяет функционал чердака. Возможность создания отдельного входа под крышу через высокий и достаточно широкий проем. Благодаря этому отпадает необходимость делать на фронтоне дверь. Широкий спектр инженерных решений относительно формы и размера. Выбор определяется архитектурой здания, собственными приоритетами, финансовыми возможностями и строительными навыками.

Есть у надстройки-кукушки свои отрицательные стороны, которые нужно учитывать на этапе проектирования и проведения монтажа.

1. Нарушение геометрии крыши, возникновение неравномерного давления на стропильные ноги. Приходится придумывать систему подпорок и противовесов, а это — возрастание веса каркаса.
2. Увеличение количества стыков, примыканий и переходов. Наличие таких участков повышает вероятность образования протечек. А это потенциально высокая вероятность проведения внепланового ремонта, который может обойтись в круглую сумму. Потребуется проводить усиленные меры по гидроизоляции.
3. Рост стоимости проекта. Придется использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания. Кроме этого, потребуется докупать доборные детали, которые стоят недешево.

Как сделать кукушку на крыше

Строительство кукушатника-окна начинают со сборки двух фронтонных стропил. Предварительно потребуется замерить высоту коньковой балки и выбрать место на паре стропильных балок для будущей установки надстройки.

Заготовки фронтонных стропил вырезают обязательно с запасом в 50 мм по длине каждого элемента, это помогает выровнять и подрезать опорные поверхности при установке V-образной заготовки на мауэрлате. Концы балок подрезают ножовкой вертикально и прихватывают гвоздями к пяткам рядовых стропил.

Далее необходимо установить коньковую балку кукушатника. Предварительно под коньковым прогоном крыши дома между опорными стропилами набивают опорную доску, к которой будет крепиться конек кукушатника, вторую часть нашивают между балками над мауэрлатом. Брус конька необходимо отмерить по месту установки, как только фронтон надстройки будет выровнен по вертикальной нитке строительного отвеса.

Далее следует установка рамы окна кукушки, перед тем как крепить, ее тоже необходимо выровнять по вертикали и по плоскости фронтона. После того как тоннель кукушки будет усилен каркасом, переходят к заделке обрешетки крыши надстройки. Обычно для этих целей используют фанеру или плиты ОСБ. Остается лишь подбить гидроизоляцию, утепление и установить кровельное покрытие с ендова.

Строим классический вариант кукушки

Собрать кукушатник с плоской крышей несколько сложнее, на его обустройство уйдет примерно вдвое больше материалов и времени. Так как классическая кукушачья надстройка строится посередине кровельного ската, вес конструкции создает повышенное давление на стропила, и самое главное – при сильных порывах ветра боковые балки может оторвать от конькового прогона. Поэтому корпус надстройки высотой более 60 см обязательно строят с дополнительными опорами на потолочное перекрытие.

Первоначально потребуется собрать каркас основания будущего «домика». Его сшивают из бруса 60х80 мм. Раму крепят на стропильных ногах с помощью струбцин, запускают полотно гидроизоляции и пришивают саморезами.

Следующим этапом потребуется установить вертикальные опоры фронтона, соединить их в верхней части горизонтальной поперечиной и закрепить доску будущего подоконника. Далее устанавливаются поперечины крыши кукушки и вертикальные бруски обрешетки.

Для обустройства плоской кровли нужно будет между стропилами набить опорную доску, на которую будет опираться каркас верхней части кукушки. Его вырезают из сороковки и крепят к стропилам гвоздями, верхний край поперечины должен выступать на 15-20 мм над кровельным покрытием.

Самым простым этапом считается монтаж обрешетки, ее набивают из водостойкой фанеры или собирают из профилированной вагонки. После того как корпус кукушки собран, на потолок нашивают доски и рейки контробрешетки. Поверх натягивают полотно изоспана, запускают изоляцию под линию стыка с кровельным покрытием крыши дома.

Маленькая кукушка для вентиляции и освещения

В том случае, если требуется изготовить небольшие вентиляционные окна, то сделать кукушку можно более простым способом. В этом случае каркас устанавливают на стропила без дополнительных опор. Считается, что такой вариант менее всего склонен к протечкам на стыках гидроизоляции.

Чтобы удержать корпус кукушатника, балки крыши выполняют сдвоенными. В этом случае отрезки бруса, образующие боковые стены, прибивают прямо к стропилам, а для изготовления фронтона используют раму на лобовых балках.

Двухскатную крышу собирают из реек, всю конструкцию кукушатника зашивают фанерой, как изнутри, так и снаружи постройки. Конструкцию обычно утепляют ЭППС и закрывают пленочной гидроизоляцией.

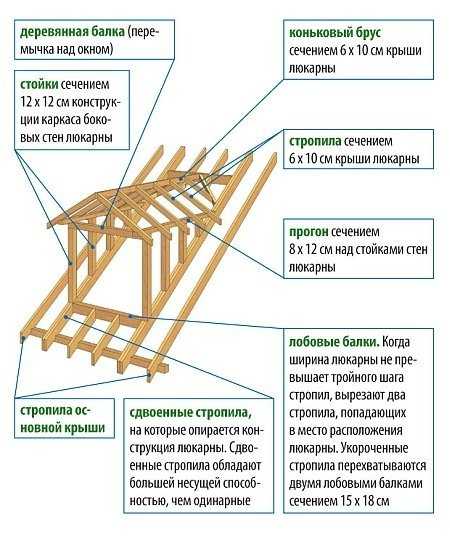

Конструкция кукушки на крыше

Для того чтобы построить дополнительный выход на крыше, не требуется особых расчетов и поисков подходящих схем, чаще всего форму и размер пристройки кукушки определяют по высоте конька и ширине потолочного перекрытия. Достаточно лишь правильно связать коробку кукушатника со стропильным каркасом крыши.

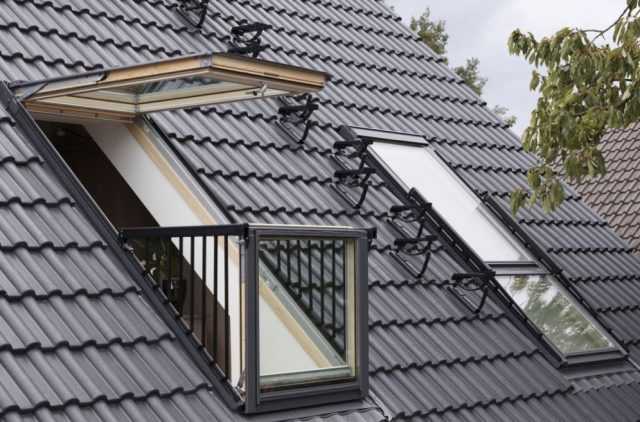

Кукушка — люк

Стоит отметить относительно новый тип надстройки, появившийся сравнительно недавно, с широким распространением стеклопакетов и алюминиевой фурнитуры. Чаще всего его используют в мансардной крыше с кукушками в ситуации, когда из-за специфики устройства и размеров каркаса нет возможности построить полноценный короб. Вместо небольшого оконного люка на стропилах монтируется двухстворчатая конструкция.

Верхняя часть откидывается вверх и используется в качестве навеса, нижняя половинка применяется в качестве площадки. Кроме створок, в схеме кукушки – окна используется раскладное ограждение, которое легко складывается и не требует дополнительного обслуживания. При том, что система ограничена размерами стеклопакета, но ее возможностей достаточно для того, чтобы мансардный этаж дома с кукушкой получал достаточно света и воздуха.

Еще одним важным преимуществом является простота конструкции, таким образом можно переоборудовать и использовать чердачное пространство четырехскатных крыш с кукушкой, даже если скаты очень пологие, а свесы выступают далеко за линию мауэрлата.

Кукушатники оконного типа

Надстройку на крыше можно скомпоновать несколько иным способом. Например, если размеры помещения чердака или мансарды невелики, и нет особой потребности в установке балкона, то можно обойтись окном и люком.

Такая схема имеет свои преимущества:

• Встроенное окно кукушки не ослабляет и не перегружает стропильную конструкцию, так как основа надстройки опирается не на стропила, а на стену или мауэрлат здания. В этом случае крыша мансардного дома с кукушкой по прочности и устойчивости не уступает обычным двухскатным конструкциям;
• В паре с прозрачным вентиляционным люком кукушатник обеспечивает эффективную вентиляцию, при этом большая часть свежего воздуха, затекающего внутрь жилого чердака, движется по поверхности стен, а значит, в помещении не бывает сквозняка.

Решить проблему прочности можно также переносом короба кукушки на стену здания. Окно формируется, как продолжение стены, поэтому подобные решения применяются только для домов из кирпича и блоков.

Правда, в этом случае кровля здания теряет часть свеса и карниза, поэтому появляется риск затекания дождевой воды под крышу кукушки.

Мансардная крыша с кукушками смотрится даже более изящно, чем в схемах, использующих люки или балконы.

Единственным неудобством является тоннельная форма конструкции, даже при том, что у ломаных типов кровли нижняя часть ската всегда наклонена под очень большим углом к горизонту. Плюсом конструкции является отсутствие выступающих над кровлей деталей, из-за которых на свесах зачастую собирается огромное количество снега.

Полноразмерные кукушки с выносом

Схему с использованием стены здания для опоры каркаса кукушатника часто используют при обустройстве полноразмерного варианта кукушатника с выносной площадкой, дверью и небольшим балкончиком.

Это наиболее сложный и трудоемкий вариант кукушки, и его конструкцию приходится закладывать в проект двухскатной крыши еще на этапе проектирования.

Помимо увеличенного размера проема, что серьезно ослабляет скат кровли, меняется вес стропильной системы. Поэтому, если хозяева выбирают конструкцию кукушки для жилого чердака двухскатной крыши, лучше всего расположить его над эркером или пристройкой к фасаду здания. Это позволит вынести кукушку с балконом максимально далеко от стропил крыши, и тем самым сделать стропильный каркас более устойчивым.

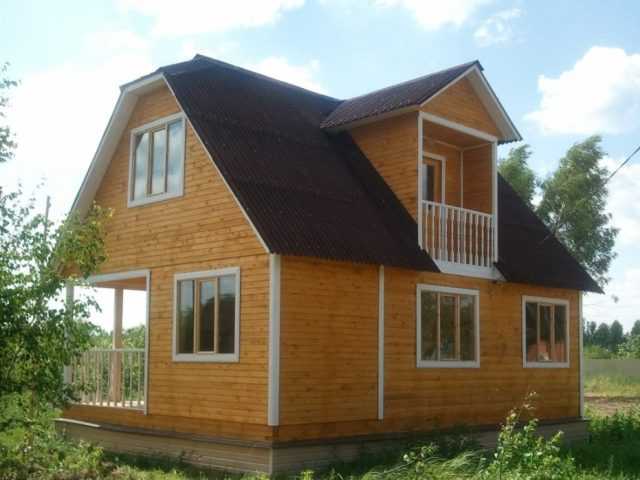

Классический вариант надстройки на крыше

Наиболее распространенный и часто используемый вид кукушки представляет собой коробчатую надстройку, закрепленную между парой наслонных стропил.

Крыша кукушатника может быть двухскатной, обычно треугольной, или классической, формы «упавшей книжки». Иногда корпус кукушки надстраивают в виде башенки с четырехскатной кровлей, но это скорее исключение из правил, так как такие конструкции требуют дополнительных жестких опор на балки потолочного перекрытия и специальных мер по обеспечении герметичности стыков в зоне примыкания кровли.

На одной крыше может быть установлено несколько кукушек, или, как вариант, одна надстройка в сдвоенном исполнении.

Данный тип кукушатника считается наиболее простым в изготовлении своими руками, но при одном условии – до начала строительства потребуется составить подробную схему или чертеж крыши с кукушкой.

Голландская крыша и ее особенности

Устройство двускатной полувальмовой крыши в голландском варианте обычно таково, что под потолком мансарды находится чердак, в котором освещение и вентиляция обеспечиваются слуховыми окошками, монтируемыми во фронтонах.

При данном исполнении мансарда выходит намного удобнее, ее потолок будет скошен только в двух местах, в датском варианте – в четырех.

Монтаж стропильной системы крыши голландского типа

Голландская крыша имеет довольно сложное устройство, к тому же, требующее большого количества материалов.

Взглянув на схему стропильной системы полувальмовой крыши, легко убедиться, что при ее возведении используется очень много элементов: различные стропила, упоры, подкосы, шпренгели. Все это очень затрудняет ее монтаж.

Поэтому независимо от того, знаете ли вы, как делать полувальмовые крыши или нет, прежде чем приступить к работе, нужно составить точный проект, в котором будет отображена ее конструкция и проведены расчеты.

При устройстве стропильной системы следует соблюдать следующий порядок:

1. Перед укладкой мауэрлата по всему периметру здания делают бетонный армированный пояс с одновременным закладыванием в него креплений под брус. В качестве крепления пользуются шпильками, располагают их с шагом 100-120 мм. Для упрощения монтажа желательно шпильки устанавливать в местах, не совпадающих с креплением стропил к брусу.

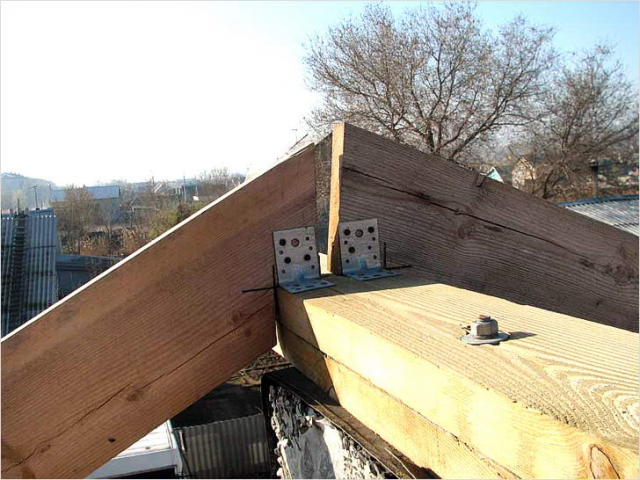

2. Далее укладывается слой утеплителя и монтируется мауэрлат. Это брус, выступающий в качестве привязки стен к крыше дома и распределяющий нагрузку от стропил на всю верхнюю часть строения. Фиксация мауэрлата происходит при помощи гаек и шайб, закручиваемых на шпильки. В данном варианте конструкции крыши мауэрлат укладывается на боковые скаты как в обычной вальмовой, а на вальмовых скатах он ложится на верх фронтонов и крепится анкерами.
3. Устройство продолжается установкой конькового бруса (или прогона). Это очень важный элемент стропильной системы. Он представляет собой горизонтальную балку, установленную в самой вершине крыши. Располагается между торцевых скатов и служит для соединения или опоры стропил. Для его изготовления используют тот же материал, что для мауэрлата и стропил.
4. В полувальмовой крыше голландского типа скаты вальмы монтируются с использование накосных и угловых стропил (нарожников), длина которых варьируется в соответствии с конструкцией. Накосные (диагональные) стропила устанавливаются от углов здания к торцу конькового прогона. На них приходится самая большая нагрузка.
5. Накосные стропила устанавливаются одним концом на мауэрлат фронтонов, расположенных под вальмой, а другим крепятся к торцу бруса конька.
6. Рядовые стропила боковых (основных) скатов соединяются с основным мауэрлатом и коньковым прогоном.
7. Нарожные стропила (боковых скатов и вальм) в свою очередь крепятся к накосным.

Если вы решили построить двухскатную полувальмовую крышу своими руками, нужно очень ответственно подходить к выбору материала для изготовления элементов стропильной системы.

Стандартный материал для стропил доска с сечением 150 мм на 50 мм, желательно хвойных смолистых пород дерева, лучше всего сосны. Из лиственных пород предпочтительнее использовать лиственницу. Материал должен быть сухим, во избежание деформации системы в процессе дальнейшей эксплуатации. Также нужно провести обработку дерева специальным противомикробным средством.

При наличии больших пролетов, необходимо усиление системы при помощи подкосов и упоров, а накосные стропила усиливают, как правило, при помощи шпренгелей (или ферм).

Все эти элементы упираются либо на плиты, либо на балки перекрытия с использованием специальных затяжек.

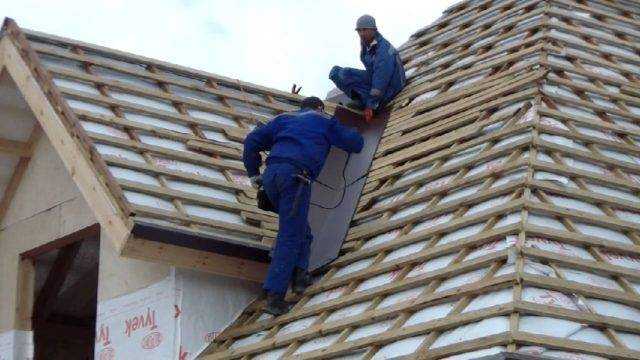

Далее приступают к заключительному этапу строительства: монтаж обрешетки, гидроизоляции, пароизоляции, теплоизоляции и наконец, кровли.
