Как рассчитать длину стропил двухскатной крыши: расчет кровли, нагрузка и правила проектирования

Стропильная крыша с мансардой

Чтобы полностью использовать пространство под крышей можно спроектировать мансарду.

Мансардный этаж – это этаж в чердачном пространстве. Фасад мансарды полностью или частично образуется поверхностями крыши. Согласно нормативным документам, чтобы помещение считалось мансардой, линия пересечения плоскости крыши и наружной стены не должна находиться выше, чем 1.5 м от уровня пола. Если это требование не выполнено, пространство будет считаться обычным этажом.

Кровля мансардного этажа отличается от кровли чердачного наличием в своей конструкции утеплителя. Чаще всего для утепления мансардной крыши используются минераловатные плиты.

Освещение мансардного пространства может осуществляться тремя способами:

оконные проёмы во фронтонах;
слуховые окна;
мансардные окна.

Слуховое окно – это оконная конструкция, которая имеет каркас, монтируемый одновременно со стропильной системой. Этот каркас выполняется из дерева. Слуховое окно имеет собственную маленькую крышу, которая может быть двускатной или цилиндрической. Сам стеклопакет устанавливается вертикально.

Мансардное окно – это окно, специально предназначенное для использования на стропильной кровле. Оно устанавливается в плоскость ската в наклонное положение. Мансардное окно должно выдерживать расчётную снеговую нагрузку. Лучше не использовать такой тип окон в кровлях с небольшим уклоном.

Выбор материала кровли

После того, как определен внешний вид кровли, можно приступить к выбору материала. Существует несколько видов современных покрытий. В списке, приведённом ниже, варианты материалов приведены в порядке убывания средней рыночной стоимости.

Керамическая черепица.
Керамика, как материал кровли, имеет долгую историю. Керамическая крыша надёжна и долговечна. Минусами этого материала является цена и большая масса. Под кровлю из керамической черепицы придётся устраивать усиленную стропильную систему и обрешётку;
Цементно-песчаная черепица.
Обладает практически всеми характеристиками керамической, но стоит чуть меньше;
Гибкая битумная черепица.
Обладает хорошими звукоизоляционными характеристиками. Благодаря шероховатой поверхности черепица способна не давать снегу съезжать с крыши. Требует сплошной обрешётки, обычно используется слой влагостойкой фанеры. Нельзя использовать на кровлях с большими уклонами;
Металлическая черепица.
По сравнению с предыдущими покрытиями, обладает меньшим весом. Легко монтируется. Минусом металлической кровли является то, что во время дождя она может быть слишком шумной.
Фальцевая кровля.
Самый привлекательный вариант в плане стоимости. Требует специальной квалификации при монтаже, так как непрофессионалу будет сложно качественно выполнить соединения. Монтаж более трудоёмкий, чем у металлической и гибкой черепицы. Такая же «шумная», как и металлическая черепица.

Материал кровли полностью зависит от желаний и возможностей заказчика. Исключение составляют кровли со слишком большим или слишком маленьким уклоном, так как все материалы имеют ограничения по углу наклона ската.

Как выполняется определение общей площади

Перед тем, как рассчитать площадь двухскатной крыши, нужно произвести описанные выше вычисления и обратить внимание на такие нюансы:

площадь крыши состоит из суммы площадей каждой скатной поверхности;
если скаты одинаковые, то для получения итогового результата нужно произвести вычисления одного из них и умножить на «2»;
если скатные поверхности разных размеров (что тоже встречается, хоть и редко), тогда рассчитывается квадратура каждой в отдельности, и они суммируются;
для простой формы скатной поверхности (правильный прямоугольник), когда углы равны 90 градусов, расчёт основывается на определении площади прямоугольника

Если форма неправильная (есть углы, не равные 90 градусам), тогда скат целесообразнее разделить на более мелкие фигуры – прямоугольный треугольник с прямоугольником, а затем уже суммировать найденные для них площади;
собираясь рассчитать площадь кровли двухскатной крыши, не стоит забывать о том, есть ли мансардные окна, вентиляционные отверстия, трубы от дымохода, парапеты, а также обратить внимание нужно на карнизы и фронтонные свесы.. Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции

Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные

Теперь вспомним несколько формул из курса геометрии и попробуем произвести вычисления для самого простого типа конструкции. Вооружившись обычным калькулятором, рассчитать площадь двухскатной крыши можно, и для этого понадобятся первичные данные.

Расчет двухскатной крыши — конструкции и площади

В первую очередь нужно узнать каждую сторону прямоугольника, т.к. площадь будет равна их произведению:

одна из них будет равна длине ската, к которому добавлена величина карнизного свеса;
вторая – длине дома вместе с удвоенным значением фронтального свеса (не забывайте учитывать, что он добавляется с двух сторон).

Допустим, у нас дом 9х10 метров. Длину ската можно найти, отталкиваясь от сути теоремы Пифагора, по которой квадрат гипотенузы (она у нас выступает в роли длины ската) равен сумме квадратов катетов (в нашем случае это высота конька и половина ширины здания – 3,15 м и 4,5 м). Выполнив несколько арифметических действий, получаем величину ската 5,5 метров. Фронтонный свес составит 0,6 м, а карнизный – 0,5 м.

Подставив в основную формулу все данные, получим:

S=(10+2*0,6)*(5,5+0,5)=67,2 кв. метра.

У нас получилась площадь одной скатной поверхности, а для определения всей крыши её необходимо умножить на «2» (в случае, если две стороны одинаковых размеров).

Результат: S общ. = 134,4 кв. метра.

Все эти данные нужно получить ещё на этапе проектирования, для того, чтобы заложить в смету все необходимые расходы на приобретение материалов для строительства двускатной крыши. Покупая кровельное покрытие, нужно брать небольшой запас, т.к. оно обязательно будет укладываться внахлёст, а значит, с большим расходом. Чем круче скатные поверхности и выше угол наклона, тем «расходнее» окажется покрытие, в основном на запас берут от 8 до 15 процентов.

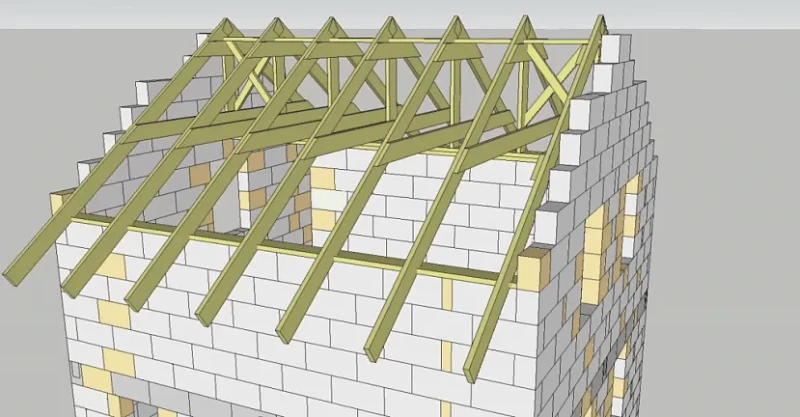

Монтаж стропильной системы

Монтаж происходит в следующем порядке:

укладка мауэрлата;
установка ригеля (если он есть);
раскладка стропил;
утепление (если есть);
обрешётка;
кровельный материал.

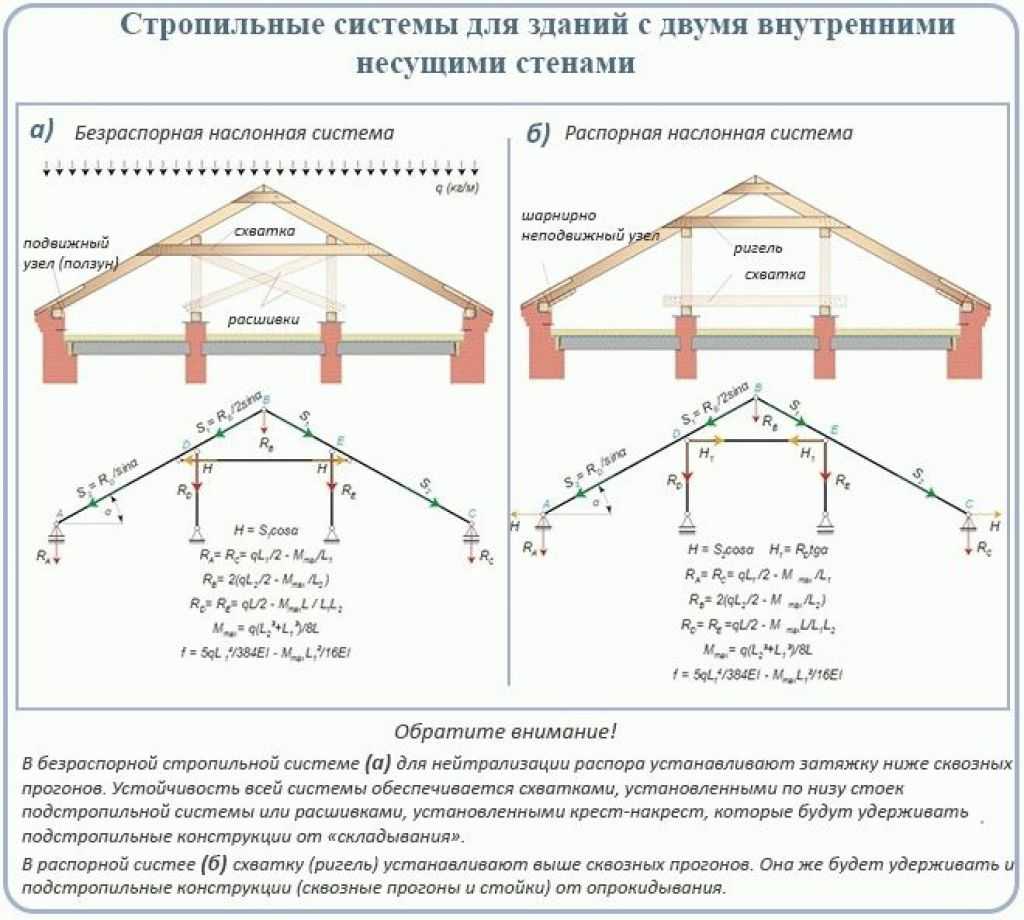

Прикрепление стропильной ноги к мауэрлату может быть жёстким и шарнирным.

Шарнирное закрепление

Даёт возможность компенсировать расширение древесины под действием влажности и перепадов температуры.

Крепление может осуществляться несколькими способами:

с помощью специального крепежа, металлической «салазки»;
с помощью крепёжной пластины;
на стропильной ноге выполняется запил. Место стыка стропильной ноги и мауэрлата фиксируется с помощью гвоздей.

Жёсткое закрепление

Стропило крепится к мауэрлату врубкой и надёжно фиксируется гвоздями, забитыми под углом по отношению друг к другу. Один гвоздь вбивается вертикально поверхности мауэрлата. Такое соединение исключает смещение в любой плоскости.

Двускатная стропильная система имеет неоспоримые преимущества. Её можно спроектировать и смонтировать самостоятельно, нужно лишь ответственно отнестись к этому вопросу и продумать всё до мелочей.

Как рассчитать длину стропильных ног односкатной крыши

Из всех типов крыш односкатная является самой простой.

Сложные элементы в ней отсутствуют вовсе.

И установка ее производится на несущие стены, которые имеют разную высоту.

Такую кровлю устраивают на гаражах, банях, подсобных помещениях.

Чтобы вычислить, какова будет длина стропил односкатной крыши, следует определиться с углом наклона.

А зависит угол наклона ската, в первую очередь, от типа того кровельного материала, который вы хотите использовать.

В том случае, когда это профнастил, то оптимальный угол наклона составляет 20 градусов.

Но меньше 8 градусов угол делать запрещено!

Иначе в холодное время года под весом снежного покрова кровля не выдержит и попросту провалится.

Если вы будете укладывать металлочерепицу, то минимальный угол наклона увеличивается до 25 градусов.

При использовании шифера – 35 градусов.
Если кровля фальцевая, то угол наклона может быть разным: 18 — 35 градусов.

После того, как разобрались с углом наклона ската, необходимо поднять заднюю стену на такую высоту, чтобы получился желаемый угол.

Самое сложное в таких расчетах – это найти синус и тангенс.

Но для этого пользуются такой табличкой:

Угол наклона крыши, градусы	Тангенс tgA	Синус sinA
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1,0	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Для примера давайте найдем длину стропила и высоту поднятия стены фасада для дома длиной 5 метров.

Угол наклона составляет 25 градусов.

Для определения высоты поднятия передней стены Lbc х tg 25 = 5 х 0,47 = 2,35 метра.

Соответственно длина стропильной ноги Lc = 2,35 х 0,42 = 5,6 метра.

И не забудьте к полученной длине прибавить длину переднего и заднего свесов, которые необходимы для того, чтобы обеспечить стены здания защитой от косого дождя.

В среднем длина одного свеса составляет 0,5 метра.

Если требуется, эта длина может быть больше.

А вот меньше 0,5 метра нельзя.

Значит, к длине стропила следует прибавить 1 метр: Lc = 5,6 + 1 =6,6 метра.

Расчет стропильной системы двухскатной крыши при помощи специализированных программ

Проектирование кровли – это весьма сложное занятие. То же самое касается и расчетов, связанных с возведением крыши. Порой справится с такое задачей, даже в случае с двухскатной крышей, бывает под силу далеко не каждому. Здесь следует учитывать множество показателей и знать различные нюансы.

Если вы не профессионал, то можно воспользоваться специальными программами. Они помогают правильно произвести все расчеты. Среди таких программных продуктов можно назвать следующие:

Автокад.
3D Max.
Аркон и другие.

Первый два варианта используют 3D графику. Если вы не знакомы с такой технологией, то работать с ними будет немного сложно. «Аркон» — это более упрощенная программа. Здесь можно и расчеты сделать, и эскиз нарисовать. Кроме этого, можно воспользоваться и он-лайн калькуляторами. В отведенные клетки вводятся все необходимые данные, после чего делается расчет. Но, даже воспользовавшись любым из этих способов, лучше дополнительно получить консультацию у специалиста. Крыша – эта сложная и важная составляющая дома, и от того как качественно она будет сделана зависит долговечность вашего жилища.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много

Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши

При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Практические советы

Инженерные расчеты параметров стропильной системы делают только специализированные проектные компании с лицензиями и допусками. Самостоятельно работы выполнить сложно, для этого нужно иметь инженерное образование. Что советуют опытные строители с большим практическим стажем?

Оптимальный проектный угол наклона крыши можно изменять лишь в сторону его увеличения. Такие изменения уменьшают нагрузку на элементы стропильной системы и не могут стать причиной нарушения устойчивости конструкции.

Нередки случаи, когда уже во время строительства заказчики по тем или иными причинам требуют внести изменения в проектную документацию

Можно принимать их пожелания во внимание только в тех случаях, когда изменения не оказывают негативного влияния на устойчивость стропильной системы. Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки

Первый вариант не уменьшает чердачное пространство, используется часто.

Никогда не надо компенсировать изменение угла наклона крыши за счет изменения расстояния между стропильными ногами. В соответствии с современными нормативными требованиями шаг стропильных ног учитывает стандартную ширину утеплителей. Если его изменить в ту или иную трону, то существенно усложниться процесс монтажа кровельного пирога теплых крыш для мансардных помещений.

Цены на минвату

~~Минвата~~

Оптимальный угол наклона крыши обязательно нужно иметь в виду во время обустройства водосточной системы и элементов для снегозадержания. Он в любом случае должен гарантировать нормальный стек дождевых и талых вод, минимизировать риски появление протечек из-за незначительных нарушений технологии кровельных работ.

Какой тип крыши

Как рассчитать длину стропил? Этот вопрос заинтересует всех, кто самостоятельно строит дом. Но чтобы ответить на него, стоит вначале выяснить множество других параметров. В первую очередь стоит определиться с типом крыши, ведь именно от этого и будет зависеть длина ската и стропил. Самым распространенным вариантом считается двухскатная конструкция. Но и тут есть несколько вариантов, а именно:

Симметричная – это самый распространенный тип двухскатной крыши. Ее популярность обуславливается простотой конструкцией и несложным расчетом всех необходимых параметров. Еще один плюс – это равномерное распределение нагрузок на стропильную систему. Но есть и недостатки. Не очень рациональное использование площадей

Это особенно важно, если вы соберетесь сделать на чердаке жилую комнату. Большое количество острых углов создает множество «глухих» зон, рационально использовать которые невозможно.

Асимметричная

В этом случае скаты расположены под разными углами. В результате увеличивается рациональная площадь. Но и тут не обошлось без недостатков. Такая двускатная крыша требует более сложных вычислений. Если расчет стропильной системы сделать с ошибкой, то конструкция может не выдержать нагрузок, которые распределяются не равномерно.
Ломаная – это наиболее эффективная конструкция, если вы хотите сделать мансардный этаж. В этом случае стропильные ноги будут «переламываться» на определенном расстоянии от конька. В результате под крышей получится больше свободного пространства, и вся площадь будет использоваться более рационально. В этом случае рассчитать параметры стропил, в том числе и их длину, будет еще сложнее.

Можно рассмотреть и еще более сложные конструкции, например многоуровневые. Такие крыши будут выглядеть очень привлекательно. Но вот сделать расчет, а особенно возвести стропильную систему, в этом случае без помощи профессионалов будет практически невозможно. Поэтому в большинстве случаев ограничиваются тремя, вышеперечисленными вариантами двускатной крыши.

Ширина. От основания вычисляется ширина кровли:

Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
обрешетка – зависит от покрытия, может быть сплошной или разреженной;
гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
кровельное покрытие – учитывается площадь скатов;
обшивка свесов и фронтонов;
расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрешетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м2, для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м2. По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

С помощью тригонометрических функций;
Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10

Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

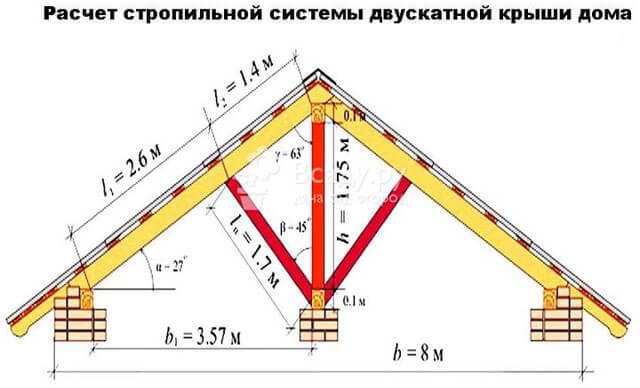

Двускатная крыша — расчет параметров

Особенности двускатной конструкции крыши

Определение угла наклона ската
Расчет высоты конькового прогона
Вычисление площади фронтона
Расчет площади двускатной крыши
Помощь онлайн-калькуляторов и специалистов

Обустройство — двускатной крыши, хоть и завершающий этап строительства любого дома, но относится к наиболее значимым элементам постройки. Роль её не уступает по значимости ни стенам, ни фундаменту. Она защитит ваш дом от попадания влаги и осадков, не допустит проникновения холода, поможет создать приятную и уютную атмосферу внутри, при этом придав экстерьеру завершенности и презентабельности. Сегодня есть разные типы крыш, и традиционно наиболее распространёнными являются двухскатные, они простые и удобные, заслужили к себе вековое доверие.

Стропила в односкатной крыше

Для хозяйственных построек и некоторых домов в частном исполнении применяются крыши, имеющие один скат. В связи с ограничением угла наклона на них оказывается высокое давление. Специалисты рекомендуют для стропил односкатной крыши использовать пиломатериал увеличенного сечения, с установкой минимального шага друг от друга.

При расчете расстояний, на которых устанавливаются балки кровли, особое внимание следует уделить величине снеговой нагрузки в конкретной местности. При малом уклоне эта характеристика имеет большое значение. Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку

Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

Квадратный метр кровельного материала весит 3.5 кг.
Квадратный метр гидроизоляционного слоя весит 5 кг.
Квадратный метр утеплителя весит 10 кг.
Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

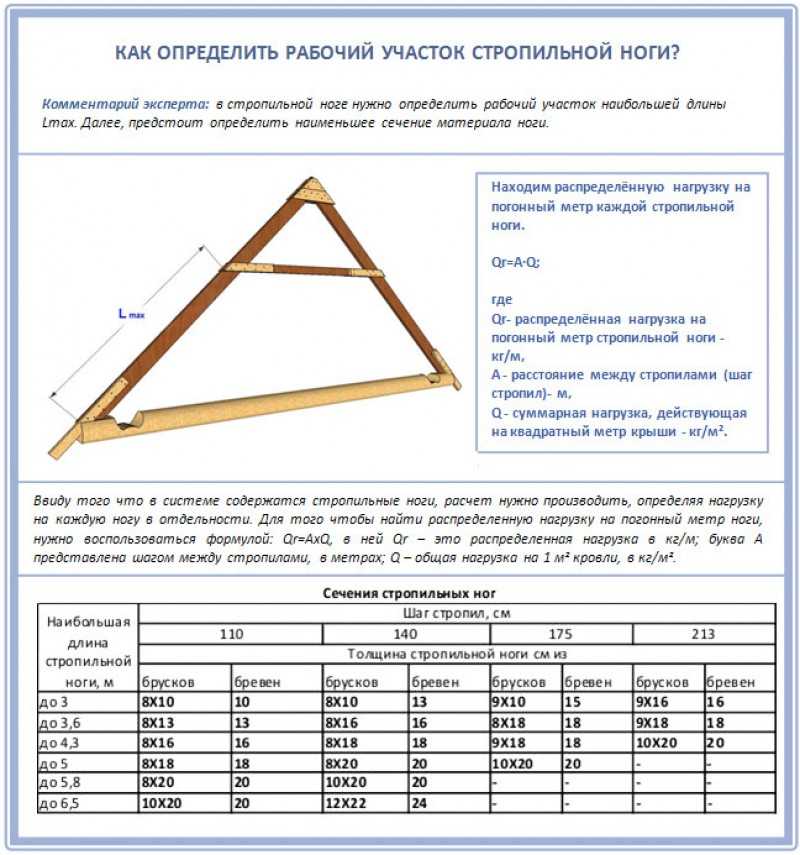

Как рассчитать стропила на крышу

Теперь, ознакомившись с отправными точками, можете брать бумагу, линейку и карандаш и приступать к расчетам.

Первый этап. Вес кровельного пирога

Для начала определите, сколько будет весить сама кровля

Это очень важно, ведь стропильная система должна достаточно долго выдерживать этот вес. Его очень легко вычислить: узнайте вес квадратного метра каждого из слоев, суммируйте полученные данные и добавьте поправочные 10%

Вот пример таких расчетов.

Квадратный метр обрешетки весит 15 кг.
Кровельным покрытием будет, скажем, ондулин с весом 3,5 кг.
Метр квадратный битумной гидроизоляции весит еще 6 кг.
Вес 10-сантиметровог о слоя минеральной ваты составляет примерно 10 кг на квадратный метр.

Посмотрим, что получается.

15 + 3,5 + 6 + 10 = 34,5 кг.

Добавляем поправочные 10%, получается 37,95 кг. Именно эта цифра является показателем веса кровельного пирога.

Выходит, что вес кровельного пирога должен составлять 50 + 10% = 55 кг/м².

Второй этап. Снеговая нагрузка

Очень важно учесть и снеговую нагрузку, ведь снег может скапливаться на крыше в достаточно большом количестве. Используйте для определения этой нагрузки специальную формулу:. µ х S ᶢ = S , где

µ х S ᶢ = S , где

S в данном случае – это нагрузка снега, которую вам нужно рассчитать;

µ – поправка, зависящая от наклона ската;

S ᶢ – это вес квадратного метра снегового покрова. Этот показатель зависит от климатических особенностей конкретного региона, узнать о нем можно в СНиПе.

Допустим, наклон кровли будет составлять 25°, а масса снега – 200 кгс/м².

0,7 х 200 = 140 кгс/м²

Это планируемая нагрузка снега на стропильную систему.

Третий этап. Ветровая нагрузка

Для расчета нагрузки ветра на стропила используйте приведенную ниже формулу.

K x Wᵒ = W , где

Wᵒ в данном случае является нормативным показателем, который вы должны определить по таблице (все зависит от того, в каком регионе вы живете);

К – это поправка, которая учитывает высоту дома и тип местности.

Таблица 1. Ветровые нагрузки в России
