Планка ендовы

Устройство и монтаж ендовы

• Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу. Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
• Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
• Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
• Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
• Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
• С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
• Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
• Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

Полезные советы по монтажу

На фото ендова крыши

• Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
• Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
• Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
• В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

• стыки скатов должны быть устелены обрешеткой сплошняком;
• слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
• в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
• при небольшом наклоне угла следует проложить дублирующий слой.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

• установка стропильной системы;
• фиксация обрешетки и крепление ендовы;
• монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ. Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Особенности монтажа некоторых частей ендовы

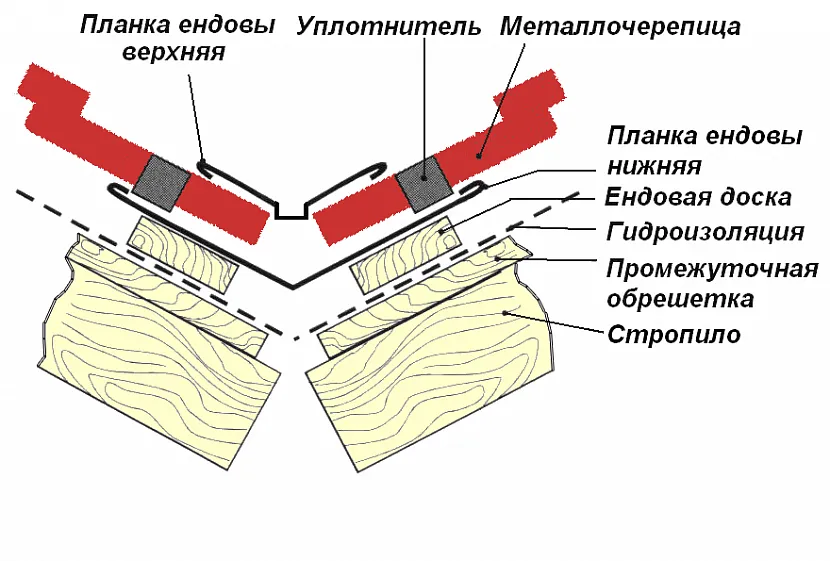

Верхняя и нижняя планки ендовы имеют свои конструктивные особенности.

Планка ендовы нижней устанавливается при стыках, которые образуются отрицательными углами. Основная ее функция заключается в защите подкровельного пространства от влаги. Ее устанавливают перед укладкой кровельного материала. При ее установке на сплошную обрешетку укладывается планка. Нижний край устанавливают поверх карниза. Между нижней планкой и кровельным материалом необходимо уложить самоклеящийся уплотнитель. Благодаря этому создастся дополнительная гидроизоляция.

Для увеличения водонепроницаемости кровли можно дополнительно уложить ендовый рулонный материал, который закрепляется гвоздями на расстоянии 1 м один от другого. Планка ендовы верхней является по большей части элементом декора, именно благодаря ей скаты приобретают привлекательный внешний вид. Кроме того, она отводит влагу с верхнего стыкового угла 2 скатов. Крепление данной балки производится уже после укладки кровельного материала.

Для предотвращения повреждений средней части ендовы нижней необходимо особой тщательностью выбирать место крепления верхней ендовы. Расстояния между их стыками должны быть не меньше 2 см, а для дополнительной защиты от протеканий необходимо места стыков обработать герметиком. Кровельные саморезы — наилучший закрепитель для нее. Чтобы избежать протечки в монтажных стыках, лучше применить специальный подкладочный слой. Чтобы ендовая планка лучше соприкасалась с кровлей, необходимо между ними положить саморасширяющийся уплотнитель. Ендова бывает нескольких типов:

Они имеют отличие лишь в строении — соприкосновении, переплетении либо соединении кровельных скатов. Если не имеется ендовой доски, то можно использовать стропила, чтобы смонтировать желоб ендовы, вдоль которого необходимо обязательно наложить дополнительную гидроизоляцию. Монтаж желоба ендовы просто необходим, поскольку именно он скрывает срез кровли и отводит воду от здания. При его разрушении или ослаблении выполняемых функций нарушается состояние всего здания.

В стропильной системе ендова может быть смонтирована двумя основными способами: отдельный монтаж каждого ската, когда в углу, образовавшемся от пересечения, укладываются доски или установка большой по размеру несущей балки в месте пересечения скатов. Во втором случае стропила каждого несущего ската упираются в балку ендовой, которая укреплена при помощи дополнительных стоек. Монтаж в этом месте производить просто необходимо, поскольку именно здесь в подкровельное пространство может попасть большое количество влаги.

Особенности монтажа

Обрешетка

Этот момент мы уже описали чуть выше. Обрешетка набивается всплошную из обрезных досок, заранее защищенных от биологической коррозии.

Гидроизоляция

По устоявшемуся мнению, самым оптимальным материалом является ендовый ковер. Он создается по формуле: нетканое полиэфирное полотно + высококачественный битум/модификаторы (пропитка) + обсыпка: сверху – базальтовая, а снизу – песчаная.

Этот гидроизоляционный материал прочный и надежный, является 100 % гарантией эффективной защиты от влаги. Монтироваться он может двумя способами:

• приклеиваться специальными наклейками;
• прибивается гвоздями с шагом 20 см.

Однозначными достоинствами ендового ковра, исходя из практического опыта, являются:

• максимальная защита для внутренних перегибов – наиболее уязвимых участков кровли;
• снижаются нагрузки от дождя и снега;
• кровля выглядит презентабельной и логически законченной.

Установка планок

• Ендова внутренняя (нижняя, фальшендова) устанавливается на гидроизоляционный слой. Крепится она саморезами к обрешетке, шаг – 30 см.
• Если ендова состоит из нескольких частей, их укладка выполняется таким образом, чтобы верхняя на 15-20 см перекрывала нижнюю.
• Стыки, чтобы сделать гидроизоляции еще более надежной, обрабатываются герметиком.
• Внешняя ендова изготавливается из основного кровельного материала.
• Монтаж кровельного покрытия выполняется таким образом, чтобы материал не достигал оси внутреннего угла на 10 см.
• Монтаж верхней ендовы выполняется по аналогии с нижней – с перехлестом на 10-12 см.

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
2. Снятие нижней панели ендовы.
3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Источник

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Обогрев ендовы

Образование ледяной корки на поверхности крыши в зимний период может препятствовать схождению талых вод во время оттепели. При этом уровень воды в местах отрицательных изломов может подниматься выше линии отбортовки ендовой панели, создавая риск подтопления чердачного помещения. Чтобы предотвратить подобные случаи, разжелобки, как и другие потенциально опасные места водоотводящей системы, необходимо обогревать.

В этих целях места стыков сопрягающихся скатов оборудуют греющими кабелями.

Для обогрева ендов и поверхностей прилегающих скатов кровли используется саморегулируемый греющий кабель

Укладку нагревательных элементов выполняют в нижней части ендовы, с охватом от 1/3 до 2/3 длины разжелобка. Мощность кабелей определяют исходя из площади обогреваемой поверхности и минимального значения в 250–300 Вт/м. При этом сам монтаж ведут несколькими параллельными линиями, ширина которых зависит от тепловой производительности саморегулирующихся нагревателей и прогнозируемого количества осадков в зимний период. В любом случае шаг укладки кабеля не должен превышать толщину снежного покрова. На практике расстояние между соседними элементами варьируется в широких пределах и может составлять от 10 до 40 см.

Выбирая способ фиксации кабелей, необходимо учитывать гальваническую совместимость всех элементов соединения, иначе они будут усиленно корродировать и разрушаться.

На мягких покрытиях фиксацию монтажной ленты выполняют отрезками основного кровельного материала, который приваривают при помощи газовой горелки. В остальном при монтаже обогрева разжелобков руководствуются теми же правилами, что и для карнизов, лотков и горизонтальных водостоков (желобов).

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

Определение и устройство ендовы

Соединительный узел между смежными плоскостями сложной крыши называется ендовой. От конька она отличается тем, что в точке излома создает отрицательный (внутренний) угол. Среди строителей ендова кровли часто именуется как ендовая, что считается профессиональным сленгом. Конструкция имеет форму желоба. От сложности конфигурации крыши и ряда других факторов зависит количество образуемых желобков.

Важно! Основное предназначение ендовой – отведение с крыши осадков, не допущение проникновения под кровельное покрытие в местах стыковки воды и мусора. Количество желобов определяется на этапе проектировки кровли

В расчет берутся следующие факторы:

Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

• Сложность крыши. Наиболее распространенные конфигурации в виде креста, букв «Г» и «Т».
• Наличие, количество дополнительных элементов. К таковым могут относится слуховые и мансардные окна.

Во время проектировки создается точный план, где схематично указаны все примыкания скатов кровли. Схему разделяют на отдельные части. Маленькие квадраты и прямоугольники – обозначают пристройки. Большой прямоугольной фигурой выделен дом. На схеме обозначаются прогоны, смещаются углы кровли дома и каждой пристройки, определяются места расположения желобов.

Ендову строители часто называют разжелобкой. Обустраивать узел нужно по следующим правилам:

1. Ендова состоит из двух частей. Монтаж нижней планки выполняйте до укладки кровельного покрытия, а верхней – после его окончания.
2. Никогда не применяйте гвозди для фиксации планок.
3. Разжелобок собирайте по направлению снизу вверх. Стыки герметизируйте, используя битумный, каучуковый или полимерный клеевой состав.
4. По стандарту для кровли из профнастила внутренняя планка выполнена из меди или оцинковки. Рекомендую заменить ее на оцинкованный лист с дополнительным полимерным покрытием. Планка такой конструкции лучше противостоит температурным перепадам в диапазоне от –60 до +120оС. Верхний элемент в любом случае будет выполнен из того же материала, что и профнастил.
5. Приклейте по ребру разжелобка уплотнитель. Лента исполнит роль утеплителя, предотвратит просачивание влаги под кровельный материал.
6. Планки фиксируйте саморезами по краям или кляммерами за борта.
7. Чтобы через бортики во время ливня не переливалась вода, сделайте их выше 2 см.
8. Отбортовку разжелобка расположите так, чтобы по всей длине соблюдалось прикосновение к торцу рейки обрешетки.
9. При сборке разжелобка из нескольких планок укладывайте каждую деталь внахлест минимум 100 мм.

Чем меньше наклон ската кровли, тем надежнее делайте гидроизоляцию.

Совет! Проектировку ендовой доверьте специалистам, которые сделают точный расчет с учетом осадочных и ветровых нагрузок. Если вы самостоятельно это выполните с ошибками, разжелобок будет протекать во время сильных дождей и образования талых вод.

Верхние планки ендовой изготавливаются из того же материала, что и основное кровельное покрытие. Нижний элемент спрятан. Соответствие для него по материалу и дизайну с кровлей необязательно.

Для шиферной крыши нужны асбоцементные доборы. Выпускают их редко из-за малой востребованности кровельного материала устаревшего образца. По этой причине на шиферных крышах часто встречаются ендовы из оцинковки. Эстетичность кровли страдает, но сам узел с технической стороны правильно устроен и надежно функционирует.

Внимание! Для мягкой кровли из битумной черепицы и рулонных материалов планки ендовой не применяются. Герметизация разжелобка происходит по другой технологии. . Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега

Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега. Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка.

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между доскамиИсточник sargorstroy.ru

Установка на крыше из ондулина:

• монтируется элемент обязательно снизу вверх;
• нахлест между частями разжелобка делают 15 см;
• после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;
• листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

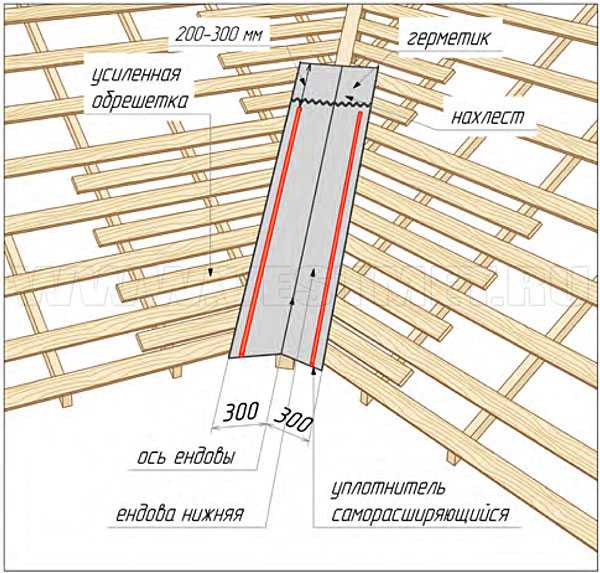

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовыИсточник legkovmeste.ru

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

• нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;
• места стыков необходимо герметизировать;
• немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;
• на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчемИсточник rico.zavuhotegi.ru.net

Далее разжелобок крепится следующим образом:

• монтируется нижняя планка;
• затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;
• осуществляется монтаж покрытия крыши;
• образовавшийся в выступах волны зазор заполняется герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

Открытая. В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

Закрытая. Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

Переплетенная. Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовыИсточник legkovmeste.ru

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

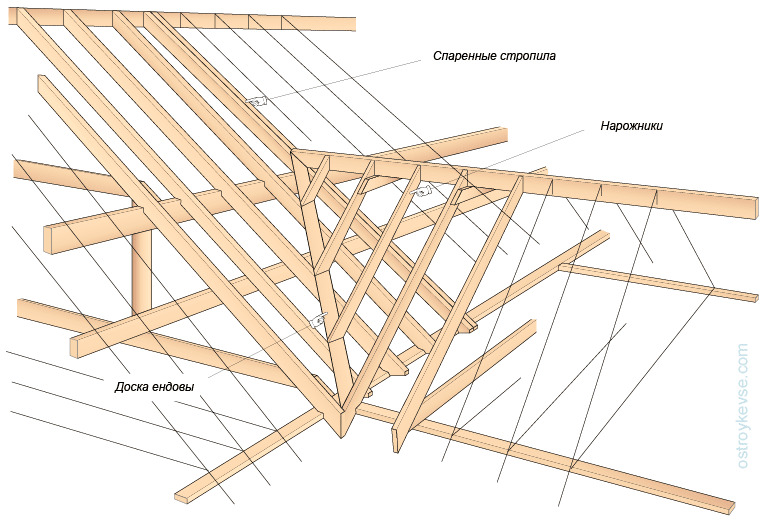

Устройство стропильной системы с ендовой

Учитывая повышенную нагрузку на кровлю в месте расположения ендовы, надежности стропильной системы на внутреннем стыке скатов нужно уделять особое внимание. Стропильная система крыши с ендовой достаточно сложная

Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками

Лучше поручить разработку чертежей каркаса такой крыши специалистам, но есть несколько основных правил, при выполнении которых может быть построена крыша с ендовой своими руками.

Перед началом строительства многоскатной кровли с несколькими ендовами, нужно предварительно составить план стропильной системы. Чтобы понять, как правильно положить ендову нужно условно разбить дом на несколько прямоугольников. Самый большой из них считается основным, и к его стропильной системе будет присоединяться каркас крыши меньших прямоугольников.

В месте стыка основного помещения с пристройками и будут начинаться линии ендов. В точках опирания ендовых стропил монтируются дополнительные ригели, которые, в свою очередь, опираются на стойки или распорки. Приблизительно так же устанавливаются диагональные стропильные ноги вальмовой крыши. Наиболее сложным является устройство стропил ендовы мансардной крыши.

Стропила под ендову монтируются также, как и любые другие стропила скатной кровли. Главное, до того, как делать ендову, правильно соединить скаты и надежно скрепить их между собой.

Если для профнастила с небольшой выстой профиля на скатах кровли вполне достаточно выполнить обрешетку с шагом 300 мм, то обрешетка под ендову должна быть обязательно сплошной.
