Через какое расстояние ставят стропила для двухскатной и односкатной крыши

Стропильная система под профнастил и ондулин

Отличительная особенность профнастила – это легкость и жесткость, поэтому, как и в случае металлочерепицы, требования к стропильной системе не столь высоки.

Расстояние между стропилами под профнастил должно быть в диапазоне от 60 см до 120 см. Оптимальное сечение стропильной ноги зависит от пролета между опорами.

Так, для пролета в 3 м выбирают брус размером 40 мм на 150 мм, для пролета в 5 м – размером 50 мм на 180 мм.

Какое расстояние допустимо между стропильными ногами, зависит напрямую от сечения брусьев: чем больше стропильный шаг, тем более прочный материал необходимо использовать для стропил. При выборе шага более 80 см увеличьте толщину брусьев на 20 – 25 %.

Не забывайте учитывать вес обрешетки под профнастил. Расстояние между стропилами односкатной крыши в 60 см потребует обрешетки с минимальным сечением брусьев 25 мм на 100 мм.

При стропильном шаге, равном 80 см, – 30 мм на 100 мм и т. д. Важную роль играет и угол наклона крыши: при скате менее 15 градусов под профнастил рекомендовано укладывать сплошную обрешетку, которая значительно тяжелее разреженной.

Видео:

Общие рекомендации для стропильной системы под ондулин во многом схожи с требованиями, предъявляемые к системе под профнастил.

Поскольку оба обладают относительно малым весом, опорная конструкция может быть достаточно легкой, что снижает нагрузку на несущие стены и фундамент здания.

Ондулин рекомендовано устанавливать на крышах со скатом в 5 – 50 градусов. Среднее расстояние между стропилами при таком склоне составляет 600 – 900 мм.

Чем выше градус наклона, тем большее расстояние между стропилами допускается.

На двускатную крышу с уклоном менее 10 градусов рекомендуется устанавливать сплошную обрешетку, что повышает нагрузку кровельную конструкцию.

В таком случае лучше использовать более толстый брус размером 40 мм на 50 мм, а стропильный шаг свести к минимуму (60 см).

Обрешетка и паро- и гидроизоляция

На односкатной крыше посеяли газон

Готовая система стропил зашивается неструганой доской поперек лаг. Расстояние между досками может быть до 15 см, если кровля жесткая. Для мягкой кровли зазор лучше свести к минимуму. Поверх обрешетки укладывают пароизоляционную пленку, закрепляя к обрешетке строительным степлером или гвоздями, прокладывая под скобу или гвозди широкие пластинки из электрокартона, пластика (иначе они прорвут пленку) , при необходимости устраивают теплоизоляцию и гидроизоляцию.

Рулонные материалы всегда раскатывают поперек стропил, ленты кладут снизу вверх, с небольшим нахлестом, и герметизируют стыки (для рубероида – битумной мастикой, для полиэтилена – клеем или скотчем, и т.д.).

Завершает устройство крыши укладка кровельного материала.

Единственным недостатком такой кровли является относительно быстрый сход с неё снега весной, поэтому желательно либо предусмотреть возможность счищать с неё снег (желательно не поднимаясь на крышу, так как она плохо выдерживает зимнее хождение по ней), либо снегоудерживающие приспособления, которые удерживают снег на крыше, пока он не растает. Хорошо гидроизолированные крыши невысоких дачных домиков с прочными стропилами и со скатом в 20-35 градусов можно застелить георешеткой, засыпать грунтом и засеять травой.

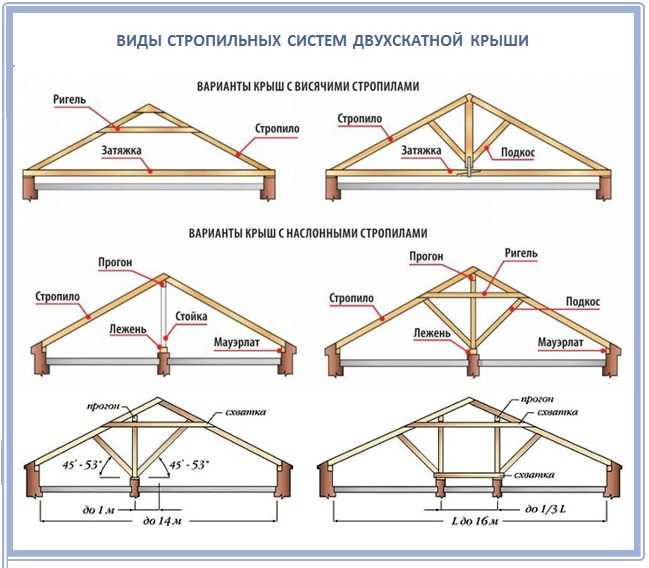

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Основные положения расчета

Шагом стропил называется расстояние от одной стропильной ноги до другой.

При строительстве крыш частных домов эта величина равняется 1 метру.

Но это цифра приблизительная.

Чтобы получить точный размер интервала, необходимо выполнить расчет несущей способности стропильной системы выбранного типа.

Для выполнения правильного расчета следует использовать следующую схему:

• вначале необходимо определить, какова длина кровельного ската;
• теперь полученную цифру следует разделить на величину ориентировочно выбранного стропильного шага. Если вы предварительно выбирали его значение в 1 метр, то надо делить на 1.

  Если выбирали 0,8 – то делить следует на 0,8 и т.д.;





















• после этого к полученному результату прибавляют единицу и округляют полученное значение в большую сторону. Это действие необходимо для того, чтобы получить точное количество стропил, которые нужно будет установить на один скат;
• общую длину ската нужно разделить на количество стропильных ног, полученное при предыдущем расчете. И получаем точное расстояние между ними.

Чтобы лучше все понять, давайте рассмотрим пример.

Измерив длину ската кровли, получили 27,5 метра.

Выбираем шаг 1 метр, чтобы удобнее было считать.

27.5/1=27,5 м.

Теперь прибавляем единицу 27,5 м +1 = 28,5 м.

То есть на один скат нашей кровли необходимо установить 29 стропильных ног.

Теперь длину кровли делим на их количество: 27,5/29=0,95 м.

Значит, в нашем случае шаг стропильных ног должен составлять 0,95 метра.

Это общий расчет.

При котором не учитывается особенность конкретного кровельного материала.

А он может существенно изменить этот параметр.

Когда вы будете знать, какой именно материал вы будете на кровле использовать, в порядок расчета придется внести некоторые изменения.

Пример расчета для двускатной крыши

При выполнении проекта специалистами на начальном этапе известен кровельный материал. Для того чтобы узнать рекомендуемый шаг стропил, можно воспользоваться таблицами СНиП, после чего скорректировать значение в соответствии с эксплуатационными условиями. Пример таблицы приведен ниже:

Сечение ноги (см)	Шаг стропил (см) в зависимости от их длины (м)
5	4	3
доска 20 х 2	70	120	–
доска 18 х 2	–	100	–
доска 16 х 2	–	70	130
брус 22 х 6	–	120	–
брус 20 х 5	–	110	–
брус 18 х 5	–	90	150
бревно 180	90	150	–
бревно 150	–	90	150
бревно 140	–	70	140
бревно 130	–	–	110

Табличные значения соответствуют стропилам простых одно- двускатных крыш. Вначале выбирается сечение ноги, длина элемента, расстояние между центрами бревна, бруса получается автоматически. На следующем этапе длина ската в коньке делится на шаг стропил с добавлением единицы. Таким образом, подсчитывается количество ног с округлением числа в большую сторону. Затем остается скорректировать расстояние между деревянными стропилами по факту. Например, при длине конька 7,5 м, стропильной ноге сечением 16 х 2 см (доска) длиной 4 м получится:

7,5/0,7 = 10,7 + 1 = 11,7 шт. округляем до 12 стропил.

Таблица расстояний между стропилами.

Уточнение размера позволяет вычислить межцентровое расстояние для монтажа после установки крайних ног:

7,5/12 = 62,5 см.

Слуховые окна располагают между соседними стропилами, в местах прохождения труб, дымоходов ноги смещают на расстояние, указанное в СНиП. Все остальные элементы системы остаются на местах, область примыкания к трубам при необходимости усиливается:

• в две соседних ноги врубается лежень;
• короткое стропило врубается в него одним концом, второй примыкает в коньке к элементу противоположного ската;
• смещенные ноги в верхней части опираются на коньковый прогон, закрепленный к двум стропильным фермам как минимум.

Таким образом, система получает необходимую жесткость без потери несущей способности, соблюдаются требования пожаробезопасности деревянных деталей крыши.

Какое расстояние между стропилами, методика вычисления

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Стропильная система для шифера

Схема стропильной системы для шифера.

Шифер сегодня используется для хозпостроек и небольших дачных домиков, чему способствует его низкая стоимость, хорошие характеристики. Производители предлагают варианты шифера с приятными оттенками, чтобы можно было выполнить стильную и красивую отделку крыши загородного домика.

При выборе стропильной системы для шифера необходимо брать деревянные брусья с сечением в 50*100 мм либо 50*150 мм. Шаг монтажа стропильных ног в данном случае должен составлять 600-800 мм. Для системы обрешетки крыши следует брать деревянные брусья прямоугольного сечения 50*50 мм, можно использовать и обычную обрезную доску, сечение которой составляет 25*100 мм. Шаг для обрешетки, на которую и будет крепиться шифер, зависит от уклона крыши и рассчитывается в индивидуальном порядке. Например, если уклон скатов небольшой, то для одного шиферного листа можно использовать 4 бруса, между которыми будет соблюдаться шаг в 45 см. Если уклон большой, то надо применять 3 бруса, между ними соблюдая шаг в 63-65 см.

Во время расчета стропильной системы необходимо внимание уделить тому, какой именно кровельный материал планируется для использования. Все расчеты желательно доверять специалистам, так как именно от точности и соблюдения всех требований зависит надежность конструкции

Вес изолирующих и утепляющих материалов

Расчет изолирующей прослойки зависит от того, как будет эксплуатироваться пространство под крышей – для жилой мансарды нужно максимально эффективное утепление, для неотапливаемого чердака это не принципиально, можно вообще обойтись без утепления. Однако гидроизоляция обязательна и в этом случае.

Соответственно, вес изолирующих материалов под кровлей можно либо не считать (вес мембраны или пленки равен 1…2,5 кг), либо четко рассчитывать по применяемым материалам.

Пример: при утеплении мансарды минеральной ватой толщиной 200 мм (плотность 190…220 кг/м.куб) квадратный метр такого изолирующего слоя будет весить примерно 40 кг. Добавляя обязательную паро- и гидроизоляцию, получаем примерно 45 кг/кв.м. Итого, для Подмосковья нагрузка на стропила для утепленной мансарды составит 175…285 кг/м.кв., а для Петропавловска-Камчатского – 495…565 кг/м.кв.

Нюансы системы для металлочерепицы

Металлочерепица – это один из самых популярных кровельных материалов на рынке. Она неприхотлива в обращении, долговечна, красиво смотрится.

Кроме того, металлочерепица – один из самых легких кровельных материалов (всего 35 кг на квадратный метр), ее можно укладывать на достаточно легкую опору, снижая тем самым нагрузку на стены здания и фундамент.

Среднее расстояние между стропилами под металлочерепицу составляет 60 – 95 см для двухскатной крыши с наклоном 20 – 45 градусов.

Размер брусьев выбирают с учетом утеплительных и гидроизоляционных материалов. Для простой кровли из металлочерепицы достаточно сечения в 50 – 150 мм.

Но в большинстве случаев для создания мансардной крыши под металлочерепицу придется уложить утеплитель толщиной в 150 – 200 мм.

С учетом веса утеплителя стропильная система должна быть более прочной, рекомендованный размер брусьев возрастает до 200 мм на 50 мм.

Видео:

При расчете расстояния между стропилами учитывайте не только длину листов металлочерепицы, но утеплителя.

При правильном расположении стропил вы сможете значительно сэкономить на лесоматериалах.

Не забывайте и об особенностях монтажа крыши из металлочерепицы: этот материал плохо пропускает воздух, в результате чего под крышей часто скапливается конденсат.

Закрепите верхнюю опору стропильной системы на коньковый прогон вместо боковой части. Это позволит создать небольшую воздушную прослойку, повысит вентилируемость и поможет уберечь кровлю от разрушительной влаги.

Материал стропильных ног

Таблица выбора сечения стропильных ног.

При выборе пиломатериала естественной влажности застройщик гарантированно получает усадку конструкции в первые полтора года на 5-7 см по высоте. Увеличив пункт сметы на обустройство стропильной системы на 70%, можно приобрести клееный брус, значительно снизив конструкционные нагрузки, повысить ресурс крыши вдвое.

Расстояние между стропилами останется неизменным, однако вместо строганного бруса 17,5 х 5 см, рекомендуемого строительными нормами для пятиметровых ног, расставленных через 0,6 м, можно обойтись клееным брусом меньшего сечения 15 х 4 см. Снизятся транспортировочные затраты, облегчится работа на высоте, крой материала.

Сборными стропилами из досок пользуются при одноименной схеме крепления ферм вальмовой крыши. Верхние скаты выполняются из одиночных досок, нижние из трех досок, сшитых саморезами со смещением в рядах.

Выбор металлических стропил оправдан при сложной конфигурации кровли, обилии вентиляционных труб, дымоходов, обойти которые с соблюдением требований СНиП, пожаробезопасности не представляется возможным. В этом случае шаг между стропилами максимально увеличивается, так как металлопрокат гораздо прочнее пиломатериала.

Если стропила крепятся в нижней части к мауэрлату, шаг ног не критичен, элементы могут при необходимости смещаться на нужное расстояние в любую сторону. Если используется схема опирания на затяжки, являющиеся балками перекрытия, сместить отдельные элементы гораздо сложнее. В этом случае увеличивается количество отходов кроя при обшивке чернового потолка, пола чердачного либо мансардного помещения.

Несущая стропильная конструкция для мансардной крыши

Таблица расстояний между стропилами.

Для таких крыш несущие конструкции для кровли обычно выполняются из деревянного бруса. Шаг стропил для ската длиной не более 15 м может быть выбран в пределах от 800 до 1000 мм. Для мансард со скатами длиной более 15 м рекомендуется применять стропила-фермы из металла.

Необходимо заметить, что для всех видов крыш при определении шага стропил следует учитывать наличие существующих вертикальных конструктивных элементов здания, проходящих через чердак и кровлю. К таким элементам относятся печные трубы и воздуховоды. При совпадении расчетной точки установки фермы с местом прохождения существующей трубы или других элементов здания, перенос которых на другую часть чердака невозможен, следует соответственно изменить план размещения стропил.

Если изменение указанного плана по какой-то причине нецелесообразно, рекомендуется стропилину, совпавшую по месту с элементом здания, устроить так, чтобы она прерывалась в месте прохождения трубы. Причем концы этой фермы, обрезанные перед пропускаемой трубой и после нее, должны опираться на соответствующие перемычки, соединяющие соседние стропилины.

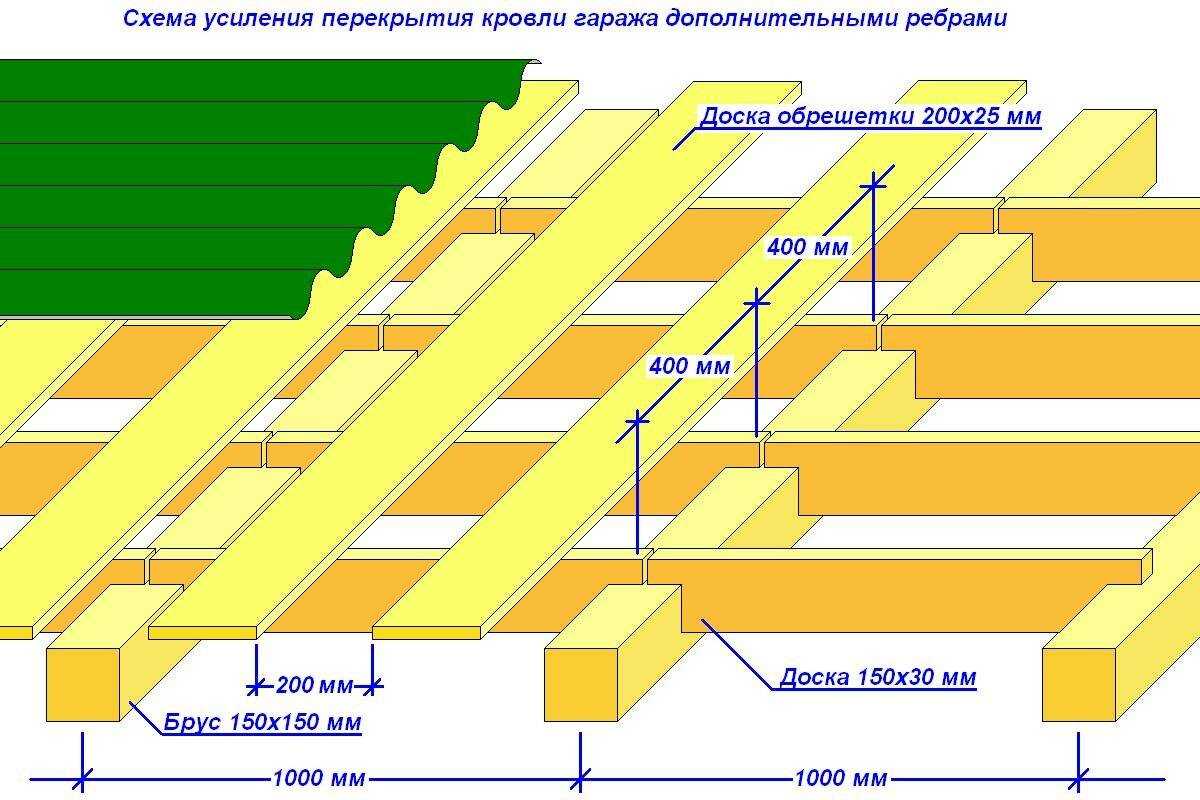

Схема стропильной системы с обрешёткой.

Нужно иметь в виду, что узлы такого «перехвата» фермы следует выполнить с необходимой надежностью и качеством, позволяющим соответствовать расчетной надежности несущей конструкции кровельного покрытия.

Следует отметить, что установка стропил — это часть целого комплекса весьма серьезных и очень важных строительных работ по устройству крыши здания. Являясь конструктивным элементом несущей системы кровельного покрытия здания, стропила указываются в плане проекта крыши, который отражает результаты расчетов различных возможных нагрузок.

Такие расчеты должны учитывать всевозможные факторы, оказывающие влияние на проектируемое строение в комплексе:

необходимую и достаточную высоту и наклон крыши;оптимальный материал для устройства кровельного покрытия;параметры его размещения на требуемой обрешетке и общий вес кровельного покрытия;необходимую несущую способность стропильной конструкции в целом и соответствующие параметры стропилин в частности;способ крепления кровли к стенам здания и состояние стен.

И другие столь же важные данные, без учета которых построенное здание и его крыша могут не выдержать разнообразных нагрузок.

Поэтому, чтобы не иметь в результате неумелых действий огорчительных последствий, лучше доверить вопросы, связанные с проектированием и строительством зданий, специалистам-профессионалам, имеющим необходимые опыт и знания. Хотя бы в той части, которая касается расчетов нагрузки на стропильные конструкции.

https://youtube.com/watch?v=Y9FkEsP7sewrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• krovlya777.ru
• o-bruse.ru
• 1poderevu.ru

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи

Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: «Как ставить стропила на дом»).

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

Этапы сборки и установки двухскатной крыши

Монтаж двускатной крыши производится по следующей схеме:

1. Измерение фактических параметров коробки дома (результаты могут незначительно отличаться от показателей в проекте).
2. Подготовка материалов и инструментов, пропитка древесины антисептическим средством.
3. Монтаж мауэрлата на стены.
4. Крепление конькового ригеля (для наклонного типа стропил).
5. Монтаж стропил двускатной крыши (каркас).
6. Усиление конструкции крыши посредством стоек, затяжек и подкосов.
7. Гидроизоляция.
8. Установка обрешетки.
9. Устройство вентиляции.
10. Монтаж капельников.
11. Устройство кровельного покрытия.
