Арматура а240 какой класс а1 или а3

Классификация арматуры по классам

Сортамент арматуры характеризуется особенностями процесса производства металлоизделия. По характеру изготовления существуют два вида арматурных стержней: горячекатаные и холоднотянутые.

Исходя из степени прочности, диаметра и массы арматурных изделий производится классификация арматуры по классам:

А1 — А240,
А2 -А300,
А3 — А400 и А500,
А4 — А600,
А5 — А800,
А6 — А1000.

Что означает класс арматуры

Класс арматуры — это аббревиатура, где зашиты все основные характеристики арматурных прутов какого-либо типа.

Производители в обозначении арматуры указывают свойства с помощью следующих букв:

«А» обозначает изготовление изделия из горячекатаной стали;
«В» — из холоднокатаной стали;
«К» означает обработку стержней антикоррозийными средствами;
«С» обозначает способность поддаваться сварке;
«Е» — особую гибкость.

Например, в маркировке арматуры А500С расшифровка аббревиатуры говорит: горячекатаный армстержень с текучестью 500 мПа третьего класса обладает свойством сварки. Марка стали А600С – горячекатаные пруты с пределом текучести 600 мПа, обладающая сварочной способностью.

В арматурных каркасах для нагруженных конструкций арматурные стержни соединяют вязальной проволокой. В этом случае сварка не применяется. Вязка позволяет стержням немного перемещаться на 1-2 мм относительно друг друга.

Классификация строительной арматуры по назначению

Разнообразие технологий и разный уровень архитектурной сложности современных зданий предписывают различные функции и целевое назначение для арматурных элементов:

рабочая арматура принимает на себя силу растяжения, сжатия, скалывания и другие нагрузки на конструкцию. Располагают армстержни в зоне растяжения ЖБК и должны быть максимально сцеплены с бетоном. Поэтому в качестве рабочей используются только рифленые стержни. Ее профиль и диаметр рассчитывается и вносится в проектную документацию;
конструктивная или распределительная арматурная сталь способствует однородному распространению нагрузки в колоннах, плитах, сводах;
монтажная соединяет два предыдущих вида в каркасы и сетки, то есть выполняет монтажно-крепежную функцию. Способствует равномерному разбросу нагрузок и напряжений среди отдельных прутов в бетонной конструкции. Для таких целей применяется гладкая арматура;
анкерная применяется для фиксации крепежных шпилей закладных деталей фундамента. Данные изделия представляют собой конструкцию из анкерной плиты и трубы с заглушкой.

Классификация по химическому составу

Деление по химсоставу металла происходит по трем позициям:

По степени прочности арматурные изделия разделяется на шесть позиций, уже упомянутых выше. В ходу разные обозначение арматуры. Так, арматура А1 (старая маркировка)– это то же самое, что АI и А240 (новая маркировка). Соответственно арматура класса А2=AII=А300, арматура А3=АIII=А400, А4=АIV=А500, А5=АV=А600.
По усиленной термической прочности арматурные изделия отличают по маркировке обозначение арматуры в виде добавленной буквы «т». Сюда относятся шесть разновидностей: Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Термическое упрочнение достигается за счет дополнительного быстрого охлаждения во время производства армстержней при горячем катании.
По свойству окисления армизделия обозначаются: СП – спокойная, ПС – полуспокойная, КП – кипящая. Разделение происходит по свойству кипения во время заливки бетоном. Кипящая сталь в процессе заливки бурно выделяет газы: она как бы кипит. Это низкосортная сталь содержит внутри большое количество пор. Для конструирования арматурных каркасов предпочитается спокойный тип стали.

Виды арматурного проката по материалу изготовления

Арматурные стержни на сегодняшний день производятся из двух типов материалов:

сталь;
композит.

В строительстве используются оба вида. Но композитный вид был изобретен относительно недавно. Композитные стержни производятся из стекловидных, базальтовых, углеродных волокон, заливаемых полимерным составом.

Основные свойства

Начать с того, что вся арматура класса А3 имеет ребристую поверхность. Это повышает сложность изготовления и стоимость (гладкие пруты производить проще), зато улучшает качество сцепления с бетоном. Благодаря этому эти металлические пруты подходят как для изготовления железобетонных плит перекрытий, так и для заливки фундамента на месте строительства.

Расшифровывается А400:

А – горячекатаный или термомеханически упрочненный арматурный прокат;
400 – предел текучести не менее 400 Н/мм2.

Диаметр прутов различается. ГОСТ 5781-82 регламентирует выпуск прутов толщиной от 6 до 40 миллиметров при использовании стали марок: 35ГС и 25Г2С. При изготовлении арматуры из стали марки 32Г2Рпс, диаметр профиля ограничивается в пределах 6-22 миллиметров. Благодаря разнообразию размеров, выбрать пруты которые лучше всего подойдут для конкретного строительного объекта, не составляет особого труда.

Диаметр напрямую влияет на модуль упругости арматуры. Чем больше диаметр, тем большую нагрузку изделие сможет выдержать без вреда для себя, чтобы впоследствии принять изначальную форму.

Нередко люди, не слишком хорошо разбирающиеся в строительстве, при покупке серьезно недоумевают – полученный товар имеет отличную от заказанной толщину. На самом деле в большинстве случаев арматура А3 полностью отвечает требованиям. Просто замерить точный диаметр довольно сложно. Если прикладывать штангенциркуль в самом тонком месте, то показатель будет меньше заявленного диаметра, а если на ребре – то больше. Реальный же диаметр является средним арифметическим между этими двумя показателями. Кроме того, ГОСТ предусматривает возможность небольшого отклонения от указанного диаметра, если это не влияет на несущие способности.

Как говорилось выше, А3 арматура имеет различный диаметр. От этого зависит способ хранения и транспортировки. Например, изделия толщиной менее 12 миллиметров перевозится в мотках. С одной стороны это позволяет облегчить погрузку и складирование, а с другой – благодаря этому исключается возможность перегибов, снижающих прочность материала. Более толстый материал перевозится в стержнях, так как согнуть и разогнуть их довольно сложно, а случайные перегибы даже при значительных нагрузках им не грозят.

Варианты транспортировки арматуры

Пруты изготовляют длиной от 6 до 12 метров, самый популярный размер 11,7 метров. Если потребителю необходим иной размер, надо проконсультироваться у изготовителя, некоторые из них могут выпускать стержни от 5 до 25 метров.

Расшифровка и диаметр

Маркировка металло продукции устанавливается действующими ГОСТ на арматуру А400, а также на другие ее разновидности. Принятые обозначения расшифровываются следующим образом:

А – вид проката. Горячекатаный, термомеханического упрочнения.
400 – показатель предела текучести используемой стали, выраженный в Н/мм2.
Арматура А3 (A-III) относится к третьему классу прочности и выпускается в 20 типоразмерах, указываемых в документах номером профиля. Последний соответствует номинальному диаметру в миллиметрах.

Условное обозначение для стержней арматура А3 ГОСТ 5781-82 назначается исходя из равновеликости площади поперечного сечения гладких прутков. При одинаковых диаметрах и массогабаритных характеристиках рифленые стержни обеспечивают лучшие прочностные показатели бетонных конструкций. Это обусловлено большей площадью поверхности и формой прутка, имеющего выраженной ребро жесткости и одно-, двух- и трехзаходные винтовые выступы.

Классификация арматуры

Арматуру можно классифицировать по следующим основным признакам:

По технологии производства различают горячекатаную (стержневую) и холоднокатаную (проволочную). Причем стержневая в зависимости от диаметра может поставляться как в прутках, так и бухтах.
По способу упрочнения она подвергается термической обработке или волочению.

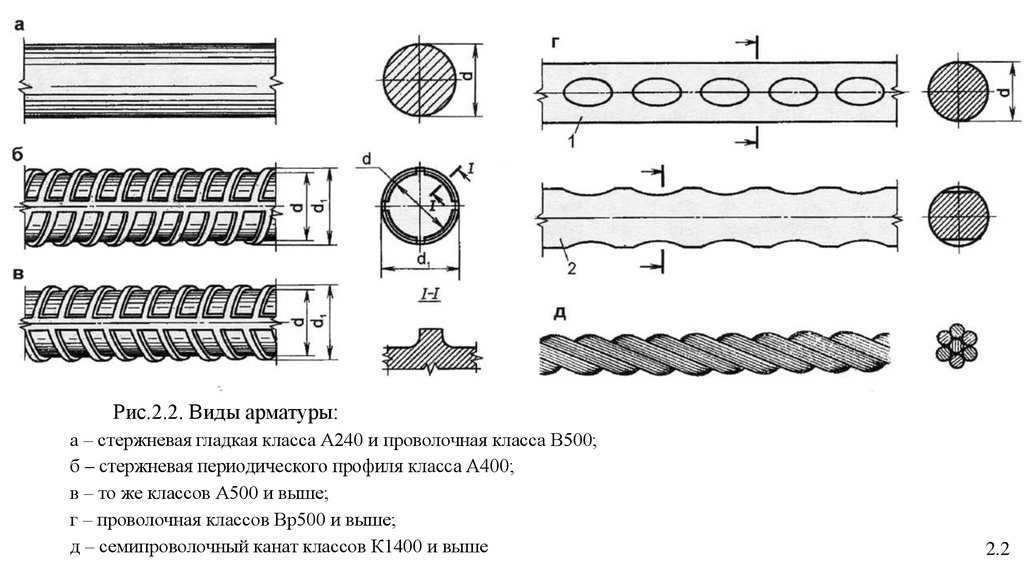

По форме профиля подразделяется на рифленую (периодического профиля) и гладкую. Рельеф улучшает сцепление с бетоном поэтому данный прокат используется для рабочей арматуры, то есть воспринимающей нагрузку. Гладкая чаще всего служит соединительным элементом.
По способу использования во время проведения монолитных работ выделяют ненапряженную, напрягаемую и предварительно растянутую.

ГОСТ 5781-82

1.4. Номинальные диаметры периодических профилей должны соответствовать номинальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Номер профиля	Площадь поперечного	Масса 1 м профиля
(номинальный диаметр стержня d_н)	сечения стержня, см 2	Теоретическая; кг	Предельные отклонении, %
6	0,283	0,222	+9,0
8	0,503	0,395	-7,0
10	785	0,617	+5,0
12	1,131	0,888	-6,0
14	1,540	1,210
16	2,010	1,580
18	2,540	2,000
20	3,140	2,470	+3,0
22	3,800	2,980	-5,0
25	4,910	3,850
28	6,160	4,830
32	8,010	6,310
36	10,180	7,990	+3,0
40	12,570	9,870	-4,0
45	15,000	12,480
50	19,630	15,410
55	23,760	18,650	+2,0
60	28,270	22,190	-4,0
70	38,480	30,210
80	50,270	39,460

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85·10 кг/м. Вероятность обеспечения массы 1 м должна быть не менее 0,9.

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590 для обычной точности прокатки.

1.7. Арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на рис.1а, и специального назначения Ас-II (Ас300) профилем, приведенным на рис.2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

рис. 1

рис. 2

Сталь класса А-III (А400), изготовляемая профилем, приведенным на рис.1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на рис.1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы. Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на рис.1а или 2а. Профиль, приведенный на рис.2а, специального назначения изготовляют по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на рис.2а, б, могут уточняться.

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля, изготовляемого по черт.1а, б, должны соответствовать приведенным в табл.2, а по рис.2а, б — приведенным в табл.3.
1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяют.
1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров в одном сечении) не должна превышать суммы плюсового и минусового предельных отклонений по диаметру.
1.9-1.11. (Измененная редакция, Изм. N 3).
1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров — в стержнях. Арматурную сталь классов А-IV (А600), А-V (А800) и А-VI (А1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм — по согласованию изготовителя с потребителем в мотках.
1.13. Стержни изготовляют длиной от 6 до 12 м: — мерной длины; — мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии; — немерной длины. В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

1.14. Предельные отклонения по длине мерных стержней должны соответствовать приведенным в табл.4.

h1
ht
hb
t
b
b1
n

Маркировка

Чтобы проинформировать потребителя об особых свойствах металлопродукции, производители дополнительно маркируют её.

А – прокат арматурный.
Ап – прокат для предварительно напряжённых конструкций.
Н – повышенная категория пластичности.
Е – высокая пластичность для сейсмоопасных районов.
К – коррозионностойкая, с нанесением защитного покрытия (оцинкованием, гальваническим способом).
У – выносливая по отношению к циклическим нагрузкам.
С – свариваемая.
Т – уплотнённая термическим или механическим способами.

Буквенное обозначение дополнительных характеристик следует за цифрами-показателями предела текучести.

Маркировка присутствует на каждом прутке. Каждому классу присвоен номер (3)

Таблица 3

На одной из сторон между профильными рёбрами увеличенной толщины или рёбрами с изменённым направлением считаются рёбра нормального размера. Их количество – в соответствии с таблицей 2 – означает класс арматуры.

Рис. 2

Рис. 3

Такое зашифрованное обозначение стандарт рекомендует, т. е на практике будет встречаться другое: отлитые цифры.

Рис. 4

В сопровождаемой документации арматура обозначается набором цифр и букв. Рассмотрим несколько примеров.

10-А240 ГОСТ 34028-2016. Гладкий арматурный прокат в мотках или прутками диаметром 10 мм, класс А240.
1ф-12-А500 ГОСТ 34028-2016. Периодический профиль формы 1ф класс А500, в прутках или мотками.
1ф-12-А500СН. То же, свариваемая, повышенной пластичности.

В маркировке может присутствовать мерная (МД) или другая длина, способ производства.

Различия классов

При строительстве жилых и промышленных зданий используется арматура А-классов, поэтому дальше рассматривается только данная арматура. Существует 6 видов:

А240 (А1);
А300 (А2);
А400 (А3);
А600 (А4);
А800 (А5);
А1000 (А6).

В скобках указана устаревшая маркировка классов, которая применялась в советское время. Сейчас она еще изредка может встретиться.

Каждый класс имеет свое отличие.

А240 арматура класс обладает гладкой поверхностью и невысоким сцеплением с бетоном. Изделия А240 арматура первого класса имеют диаметр 6 — 40 мм.
Прутья А300 производятся с рифленой поверхностью диаметрам 10 — 80 мм. Она уже применяется для железобетонных конструкций, так как обладает высоким сцепляющим свойством.
Арматура А400 – А1000 изготавливается с рифленой поверхностью. Диаметр прутьев 8-40 мм. Именно арматура А3 считается самой применяемой в гражданском строительстве.
Стержни А3 сочетают прочность, высокую сопротивляемость напряжениям и рифленый профиль. Арматурная сталь А3 долговечная и прочная, поэтому она подходит для решения многих строительных задач.
Арматура класса А4(А600) способна выдержать большие нагрузки, поэтому подходит для конструкций, требующих повышенной прочности: фундамент, высотные здания. Диаметр прутьев А 600 составляет 8-32 мм.
Арматура А5 и А6 не применяется в гражданской стройке. Их рабочие характеристики и цена настолько высокие, что они не используются в рядовом строительстве: нет необходимости, для постройки жилых домов достаточно арматуры класса А1-А3. Используют их в промышленных стройках, когда возводят прочнейшие конструкции для грандиозных проектов, огромных цехов, фабрик, работающих с тяжелым оборудованием и т.п.

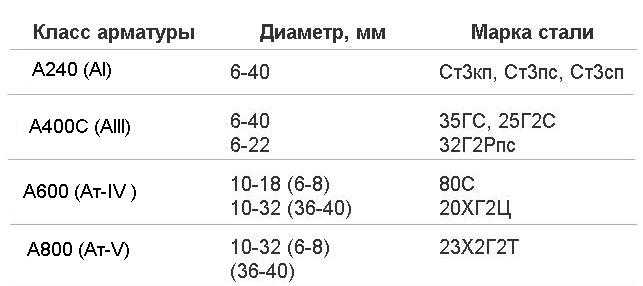

Из таблицы видно, что при производстве стержневой арматуры используются разные марки стали:

Ст3кп — сталь горячекатаная, кипящая углеродистая, дающая гибкость;
Ст3пс — сталь горячекатаная, полуспокойная углеродистая, защищающая от хрупкости;
Ст3сп — сталь горячекатаная, спокойная углеродистая с повышенной прочностью;
Ст5пс — холоднокатаная сталь, полуспокойная углеродистая, защищающая от хрупкости;
Ст5сп — холоднокатаная сталь, спокойная углеродистая с повышенной прочностью;
25Г2С — легированная сталь, содержит 0.25% углерода, марганец и кремний;
35ГС — легированная сталь, содержит 0.35% углерода, марганец и кремний;
32Г2Рпс — легированная сталь, содержит 0.32% углерода, марганец, фосфор, подходит для сварки.

Сортамент арматурных изделий гладкого типа

ГОСТ 5781-81 оговаривает не только технические и остальные характеристики арматурных изделий гладкого профиля, но и их сортамент, который включает в себя 20 типоразмеров такой арматуры. Так, положениями ГОСТ предусматривается выпуск гладкой арматуры следующих диаметров: 6, 8, 10, 12, 14, 16 мм, а также 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70 и 80 мм. Площадь сечения арматуры каждого типоразмера и ее удельную массу (теоретические) тоже можно узнать из положений ГОСТ 5781-82. Для примера, теоретический вес арматуры, диметр которой составляет 16 мм, равен 1,58 кг, а изделия с диаметром 80 мм — 39,46 кг.

Вес погонного метра гладкой арматуры

Стандартом оговариваются и правила обозначения арматурных изделий, в качестве примеров которых можно рассмотреть маркировку нижеследующих элементов: 16-A-I (А240) ГОСТ 5781-82 — арматурный пруток диаметром 16 мм, соответствующий классу A-I; 22-A-IV (А600) ГОСТ 5781-82 — арматурный пруток класса A-IV, диаметр которого составляет 22 мм.

В таблице, где представлен весь сортамент гладкой арматуры, можно узнать все размеры, соответствующие каждому классу изделий, а также их технические характеристики.

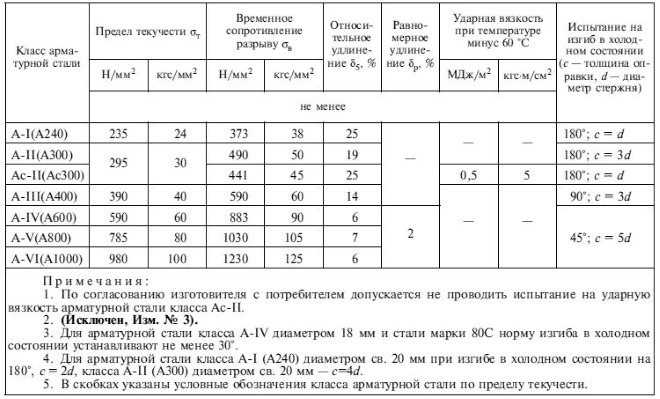

Механические свойства арматурной стали

Отклонения, которые арматура гладкая может иметь по своему номинальному диаметру, оговариваются положениями стандарта 2590. Его требованиям обязан соответствовать весь горячекатаный прокат круглого сечения, диаметр которого находится в интервале 5–270 мм. Оговаривается стандартом и такой параметр круглых арматурных прутков, как их овальность, рассчитывающаяся следующим образом: берется разность между самым большим и наименьшим значениями фактических диаметров профиля, измеряемых в одном сечении. Такая разность, согласно требованиям ГОСТ, не должна быть больше суммы допусков (плюсового и минусового), оговоренных для данного диаметра.

Арматурную сталь, относящуюся к разным классам, а также различного диаметра, производители выпускают в следующем виде:

арматура, относящаяся к классам A-I и A-II, с поперечным размером до 12 мм, допускается к поставке заказчикам в прутках или мотках, а если ее диаметр больше — только в прутках;
изделия, относящиеся к классу A-III с размером поперечного сечения до 10 мм, допускаются к поставке в мотках или в виде стержней, если диаметр больше — в прутках;
арматура классов A-IV и A-V поставляется преимущественно в прутках, за исключением изделий с поперечным размером 6 и 8 мм, по предварительной договоренности с заказчиком такие изделия могут поставляться в виде мотков.

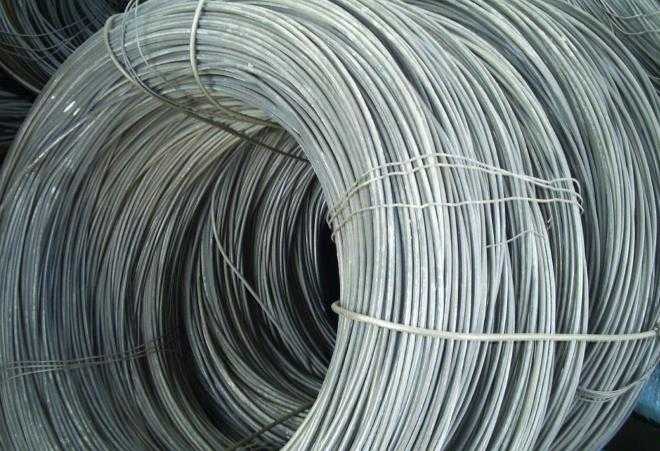

Арматура марки А1 диаметром 10 мм, поставляемая в бухтах

Длина стержней арматуры, которая может находиться в интервале 6–12 м, также обязана соответствовать определенным требованиям. Так, стержни могут отпускаться заказчику мерной и немерной длины, допускаются также партии мерной длины, где содержится не более 15% немерных стержней, длина которых не меньше 2 метров. Нормативным документом допускается, что по предварительной договоренности с заказчиком прутки гладкой арматуры могут нарезаться длиной, находящейся в интервале 5–25 м.

На длину мерной продукции, которая может соответствовать обычной или повышенной точности, стандартом оговариваются нижеследующие допуски:

арматурные прутки, длина которых не превышает 6 м: обычная точность — +50 мм, резка повышенной точности — +25 мм;
изделия длиной более 6-ти метров: обычная точность — +70 мм, повышенная — +35 мм.

Оговаривается стандартом и кривизна стальных арматурных прутков, данный параметр не должен быть больше 0,6% их длины. Гладкие арматурные прутки из стали A-I-A-IV не подвергают последующей термической обработке, а для изделий класса A-V, производители выполняют низкотемпературный отпуск. Такую термическую обработку в соответствии с ГОСТ можно не выполнять, если после испытаний, которые необходимо провести в течение 12-ти часов после выпуска изделий, величина относительного удлинения арматуры составляет не менее 9%, а равномерного — минимум 2%.

Допустимая кривизна сортового стального проката для производства гладкой арматуры

Краткое описание

Гладкая арматура — разновидность арматурных стержней без рифленых ребер жесткости. Изделия этого типа обладают округлой формой сечения; ребра жесткости, рифленые элементы, внешняя резьба у гладких стержней должна отсутствовать (согласно ГОСТ). Применяется для армирования композитных конструкций, отличающихся небольшой, средней или умеренно-высокой прочностью. Для армирования сверхпрочных конструкций гладкая арматура не подходит — вместо нее необходимо использовать рифленые прутки.

Гладкие арматурные стержни используют для укрепления балок, плит, колонн. Еще одна сфера применения — создание литых конструкций на основе бетона. Можно создать как отдельные укрепляющие элементы, так и сетку жесткости (квадратную, прямоугольную, треугольную, сложной формы). Изготавливается в виде отдельных стержней, длина которых обычно составляет от 1 до 5 метров. Диаметр сечения составляет от 6 до 40 миллиметров. Вес каждого изделия зависит от его длины и диаметра сечения. 1 метр изделия толщиной 6 миллиметров составляет 0,22 кг — тогда как вес 1 метра прутка толщиной 40 миллиметров составит 39,5 кг.

Особенности арматуры класса А1 (а240)

Производство. В зависимости от метража для изготовления арматуры А240 используются углеродистые стали марок Ст3пс, Ст3сп, Ст3кп. Метод горячей прокатки с дополнительным низкотемпературным отпуском позволяет создавать идеально ровные и гладкие изделия. Чтобы улучшить прочность прутьев на разрыв, удлинить или изменить размер также применяется метод холодного проката, когда стержни пропускают через специальные формы, фильеры.

Область применения. Арматура А240 чаще всего используется в качестве вспомогательных элементов во время вязки каркасов для железобетонных конструкций или для заготовки петлевых изделий в строительстве. Кроме того, такие прутья применяются для производства арматурных сеток и сварных каркасов разного назначения. Строительная арматура А1 также может использоваться для следующих задач:

Армирования полов, стен, перекрытий и любых других строительных конструкций.
В качестве заготовки для изготовления проката периодического профиля В500.
Для производства деталей автомобилей, поездов, судов и других механизмов.
Для изготовления закладных деталей (болтов, заклепок и аналогичных крепежей).
В качестве декоративных элементов, а также для индивидуальных строительных целей в быту и сельском хозяйстве (ограждения, навесные каркасы).

Поставка арматуры А240 происходит либо в прутьях пачками, либо в бухтах (мотках) если диаметр стержня не превышает 10 мм. Каждая поставка должна сопровождаться специальной документацией, где описаны технические характеристики металлических изделий.

Диаметры арматуры а240

Профили арматуры А240 различаются по своему номинальному диаметру и имеют каждый свою нумерацию от 6 до 80 мм:

6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 55; 60; 70; 80.

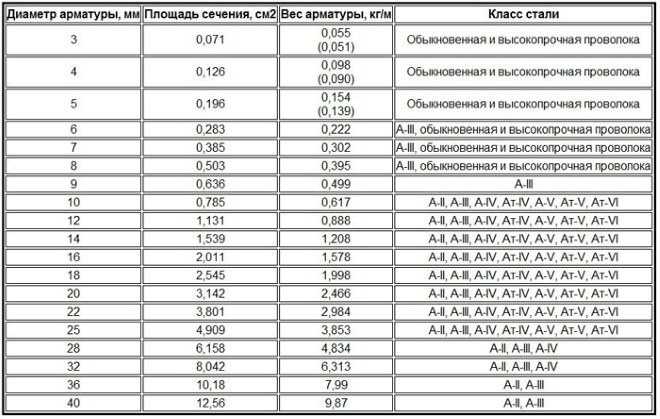

Масса арматуры таблица ГОСТ 5781-82

На вес 1 погонного метра арматуры А1 влияет диаметр поперечного сечения. Масса находится в прямой зависимости от диаметра. И ее можно определить из специальных таблиц.

Масса арматуры таблица:

Что она из себя представляет?

Арматура А 240 это гладкий круглый железный прут. Материал производится в 14 типоразмерах. Это могут быть разные диаметры (6-40 мм) разные длины прутьев (300-11700 мм). Большой выбор типоразмеров А240 ГОСТ 5781-82 позволяет строителям легко подобрать подходящий тип арматуры а240.

Чем отличается А1 и А240?

Разница нет абсолютно никакой. Арматура А240 и арматура а1 имеют отличия только в названии. По существу они обозначают один и тот же класс арматуры, изготавливаемый из одинакового материала с одинаковым диаметром, длиной и составом. Как уже говорилось выше, А1 – старое наименование, а А240 – новое, более наглядное.

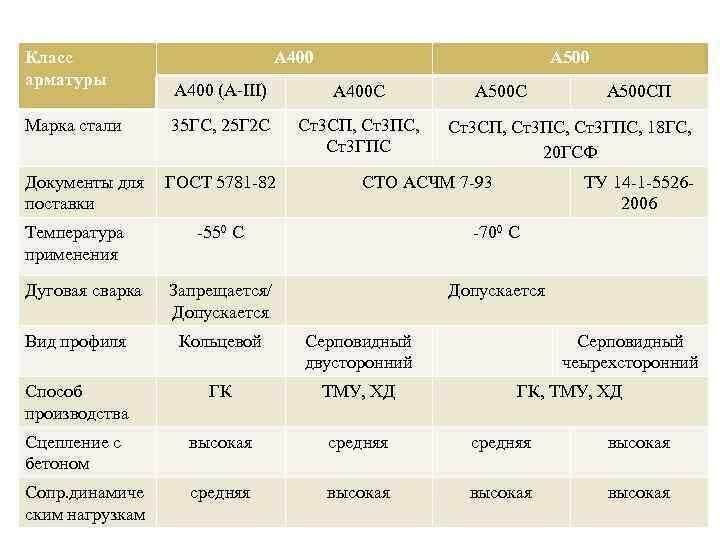

Арматура а400 и а500 отличие

Арматура А400 существенно отличается от арматуры А500. Первая создана относительно давно, вторая – в 1993 году и явно опережает по качеству предшественницу.

Так чем же отличается арматура а400 от а500?

Арматура А1 и А3: ключевые различия

Каждый тип арматуры предназначен для решения своей задачи, что определено составом и свойствами. Бросается в глаза внешне отличие: наличие рифлености у А3 и отсутствие у А1. В таблице ниже представлено, чем отличается арматура серии А1 от А3.

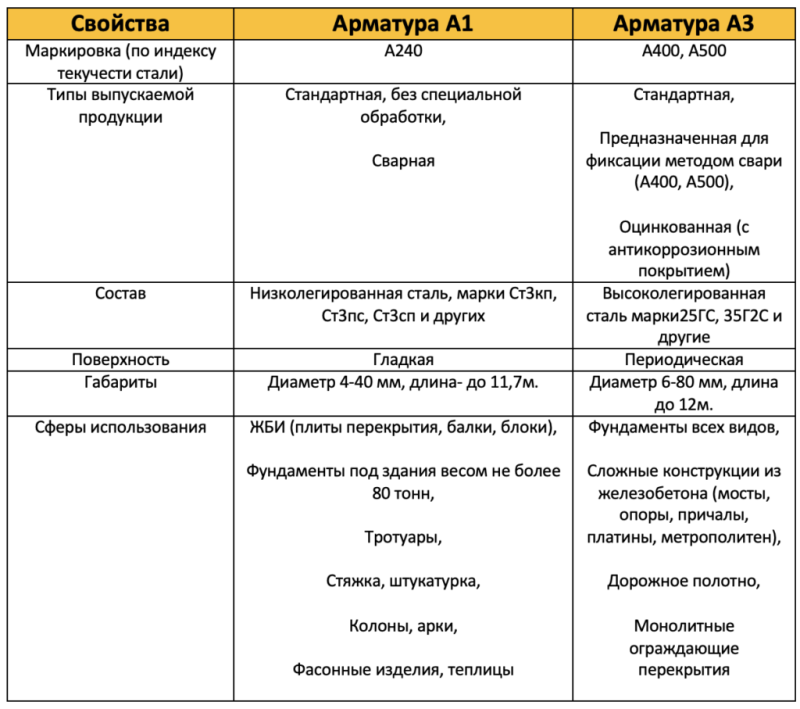

Арматура А1 и А3 отличия:

Арматура А 240 (А1) считается универсальной благодаря множеству сфер применения. А А400 (А3) арматура характеризуется более высокой степенью прочности: в ее составе есть хром, марганец, титан.

Особенности арматуры

Как и все материалы, эта марка имеет некоторые особенности, важные для его грамотного применения:

Гибкость и жесткость.
Прочность, сохраняющаяся при любых изменениях формы металлопроката.
Способен за счет специальной обработки выдерживать высокие механические нагрузки.
Не подвергается коррозии.
Долговечность и прочность.

Все вышеуказанные моменты позволяют применять эту арматурную конструкцию в ряде производств и сферах, в особенности при строительстве многоэтажных и просто высоких зданий.

Следует отметить, что есть особенность в маркировке арматуры указанной марки. Если встречается буква с, то это указывает на ее свариваемость.

Что означает класс арматуры. Расшифровка

Арматуру разделяют на классы. По буквенно-цифровому обозначению сразу становится понятно, какими свойствами обладает данная арматура, из какой стали она сделана.

Класс арматуры, выраженный буквой, расшифровывается следующим образом:

«А» — стержневая арматура;
«В» — проволока;
«К» — канат

Теперь уточним числовую составляющую класса арматуры и как ее расшифровывать. Это следует понимать следующим образом: числа 240, 300, 400, 500, 600, 800, 1000 и т.д. показывают предельное сопротивление мПа, которое может оказать арматура при механическом воздействии. При более сильном сжатии арматура будет деформироваться. Таким образом, класс арматуры выглядит, А240, А300, В500 и т.д.

Сфера применения

Область применения арматуры гладкой А1 просто огромна. Так как материал имеет гладкую поверхность без рёбер, дополнительно повышающих площадь и качество сцепления, обычно он применяется в качестве вспомогательных прутов. Например, при армировании высокопрочного железобетона рифленой арматурой, А240 применяется для её скрепления, формирования каркаса. В данном случае арматура А240 выполняет функцию не столько армирования бетонных изделий, сколько удержания основной арматуры в надлежащих местах, гарантирующих целостность конструкции. В таком виде она используется при строительстве разнообразных объектов: мостов, шахт, плотин, высотных строений, аэродромов, тоннелей и прочих.

Армирование балки хомутами из арматуры А1 (А240)

Впрочем, если железобетон должен выдерживать сравнительно небольшие нагрузки, гладкая арматура А1 может применяться самостоятельно. Область применения довольно обширна:

Для армирования панелей и балок используются пруты диаметром от 12 до 32 миллиметров;
колонны усиливаются прутами в пределах 14-36 миллиметров;
фундамент, в зависимости от его размеров и нагрузок – материалом от 10 до 40 миллиметров.

Армирование фундамента гладкой арматурой

При индивидуальном строительстве наиболее широко применяется арматура класса А240 диаметром 10-16 миллиметров.

Самые тонкие пруты диаметром 6 и 8 миллиметров используют как проволоку при обвязке и для армирования штукатурки, бетонной стяжки пола и стен.

В некоторых случаях арматура А1 гладкая может применяться при создании каркасных и декоративных металлоконструкций и их деталей.

Сортамент арматурного проката

Сортамент (виды и размеры), технические требования, условия изготовления, физические свойства, состав и условия проведения испытаний и применения арматурного проката регламентируется ГОСТ’ами и СНИП’ами.

Актуальные ГОСТ, СТБ на арматурный прокат:

ГОСТ 34028-2016. Прокат арматурный для железобетонных конструкций. Технические условия.
СТБ 1704 2012. Арматура ненапрягаемая для железобетонных конструкций. Технические условия.

Арматурный прокат производиться на металлургических предприятиях, из нелегированных и легированных марок сталей, в виде стержней диаметром от 4 до 40 мм с:

гладкой поверхностью — гладкая арматура / арматурный прокат гладкого профиля, класс А240 или AI, А1;
рифленой поверхностью — рифленая арматура / арматурный прокат периодического профиля, классы:
- А300 (AII, А2), А400, А500, (AIII, А3), А600 (AIV, А4) — применяется для армирования сборных и монолитных железобетонных конструкций;
- АП600, А800 (AV, А5), А1000 (AVI, А6) — применяется для армирования предварительно напряженных железобетонных конструкций.

Маркировка классов вида А1, А3, … является устаревшей.

Ребра, нанесенные на поверхность стержней, необходимы для обеспечения лучшего сцепления арматуры с бетоном.

Класс арматурного проката определяет установленное ГОСТ’ами минимальное значение физического (σ_T) или условного (σ_0.2) предела текучести (Н/мм2), или напряжение, при котором начинает развиваться пластическая деформация. Предел текучести определяет прочность стали, используемой при изготовлении арматуры.

Чем выше класс арматуры, тем выше ее прочность и стоимость. В гражданском строительстве арматура классов А800 (AV, А5) и А1000 (AVI, А6) не применяется.

Важными, для армирования железобетонных конструкций, характеристиками арматурного проката являются его:

номинальный диаметр d_n (мм), часто называют номером профиля;
номинальная площадь поперечного сечения F_n (мм2).

Дополнительная маркировка.

К концу аббревиатуры могут быть добавлены буквы:

«К», если стальная арматура была обработана оцинкованием, гальванизацией с добавлением меди и приобрела антикоррозийную устойчивость.
«С», если арматурную сталь очистили от ненужных примесей, и она теперь обладает равномерно распределенным углеродом, что увеличивает ее сварочные свойства.
«Т», если строительная арматура подверглась термической обработке и обладает повышенной термоустойчивостью.
«Н», если арматура обладает повышенной пластичностью.
«Е» — высокая пластичность.
«У» – арматура сохраняет прочность при циклических нагрузках.
«Р» – стальная арматура выдерживает воздействие растягивающих факторов.

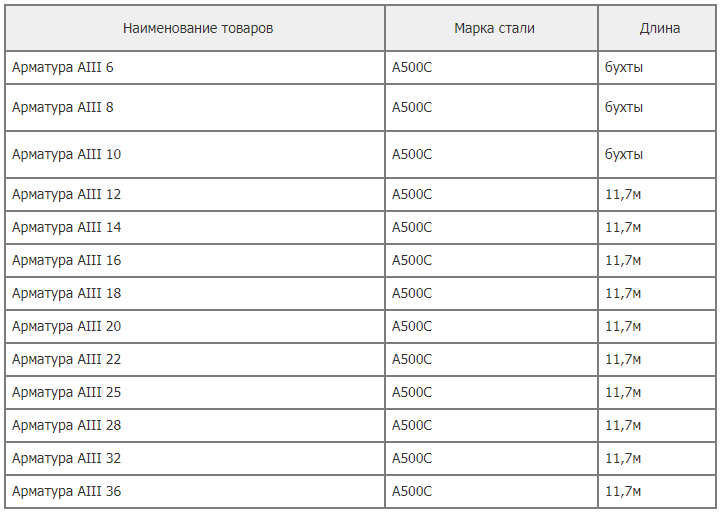

Арматура рифленая А500С

Время не стоит на месте и в наши дни, в лучах популярности греется класс арматуры – А500С. На рынке нет более универсального материала для ЖБК- железобетонных конструкций. После изобретения этого сплава, вышеперечисленные стали, переместились в разряд нишевых, они остаются востребованы в высотном строительстве и ответственных конструкциях. В остальном, балом правит А500С, с высокой свариваемостью, вязкостью, при этом пластичный и долговечный материал.

Нипочём ему и электродуговая сварка, показатели свариваемости значительно увеличиваются за счёт малого количества легирующих элементов. Стоимость, относительно старших братьев, также радует глаз.

1 Технические особенности арматуры

Под арматурой объединяют достаточно широкую группу изделий, объединяющую прутики с надсечками, а также различными видами профилей.

Для ее производства используют горячекатаную сталь, в которой содержание углерода в обязательном порядке должно быть ниже 0,22%.

Согласно действующему ГОСТ 5781 82, для данной цели используются следующие виды стали 35ГС, А500 С, АТ800, а также а 400 и А400С. Согласно тому же стандарту 5781 82, требования к полученным изделиям предусматривают:

Устойчивость к коррозии всех выпущенных в данном сегменте элементов.
Повышенную прочность, прежде всего, к механическим нагрузкам.
Низкий уровень распорности в бетоне.
Хорошую свариваемость для всех марок стали, в том числе, А500.
Прочность, а также повышенную жёсткость сцепления с бетоном, поскольку только так можно достичь нужного уровня безопасности конструкции, предусмотренной имеющимся стандартам за 2006 и 2012 год.

Арматура, указываемая в чертежах, в том числе, типа А500 из сталей по ГОСТ 5781 82 дополнительно разделяется на огромное количество элементов.

Таблица веса метра стальной арматуры

По стандарту 2006 и 2012 года в их число входят:

жёсткие: уголки, швеллеры, двутавры;
гибкие: сварные, вязанные арматурные сетки, каркасы, стержни гладкого, а также периодического профиля.

1.1 Классы материалов согласно стандартам

Действующим ГОСТ 52544 предусмотрено обозначение несколько классов образцов в зависимости от технических характеристики входящих в них элементов.

Сюда относят следующие распространенные виды изделий:

Арматура А-I (А240) – горячекатаный тип, который обычно выпускается в круглом профиле. Выпускается и в мотках, и прутках. Также вы упускается в образцах диаметром 6-40 мм.
Арматура А-I (А400). Один из наиболее популярных видов арматуры, выпускаемых из стали марок 35ГС и сталь 25Г2С. Используется именно в конструкциях с большим защитным слоем бетона. Изготавливается обычно путем вытяжки в холодном состоянии. Выпускаются изделия данного типа в диаметрах от 6 мм и до 40 м. обычно имеет рифлёный профиль. Применяется практически во всех отраслях строительства.
Арматура А-I (А800) – рифлёная арматура, которая также была подвержена уплотнению в процессе обработки.

Также обозначены стандартом и технические требования к менее распространенным классам: А300 и А600.

Кроме того, выпускается в настоящее время образец А500 С (не путать с маркировкой А500), который не имеет аналогов согласно ГОСТ 52544.

Классы арматурной стали

Его производят из боле дешевой углеродистой стали. Однако популярностью данный вид пользуется благодаря высоким возможностям сварки, а также невысокой цены.
