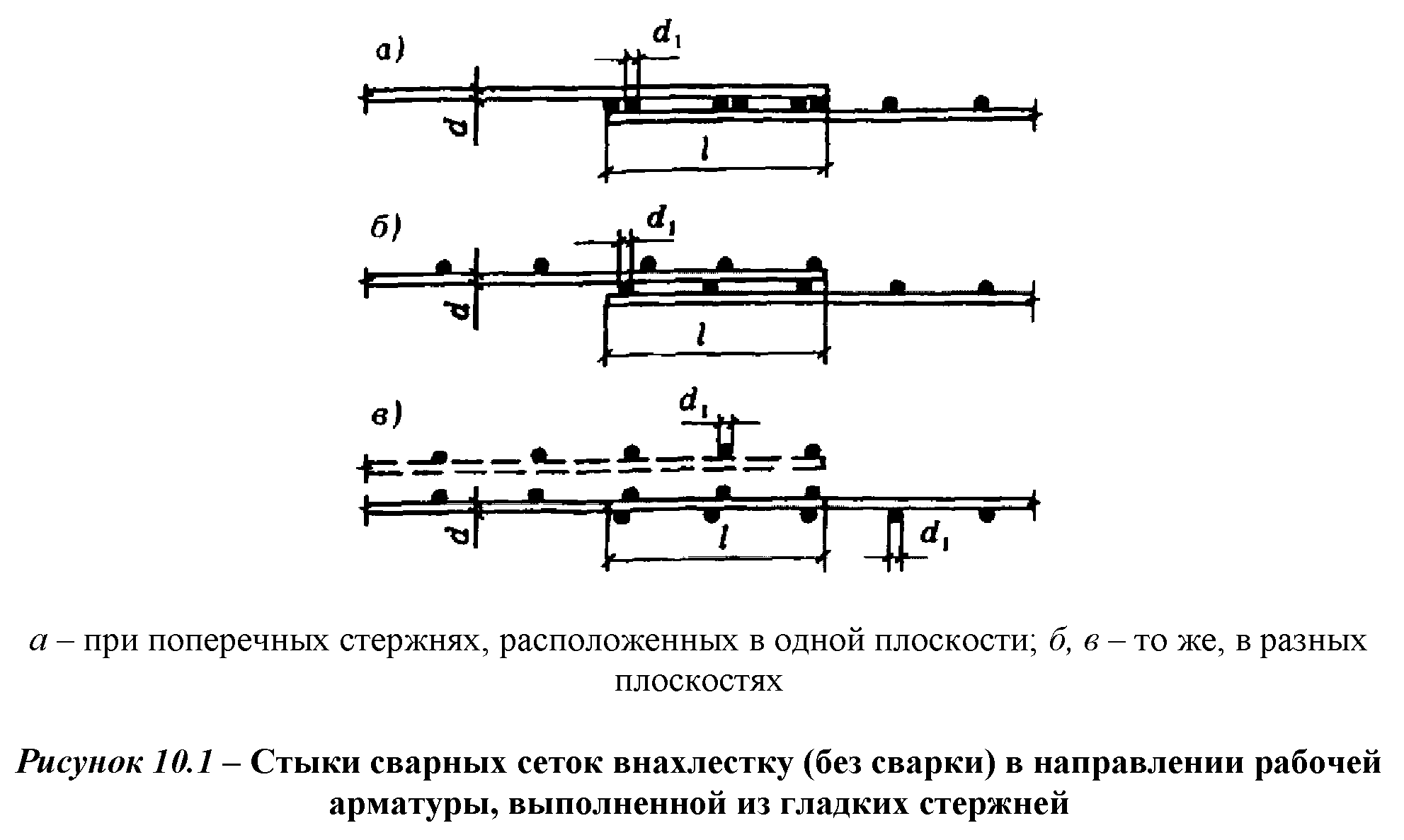

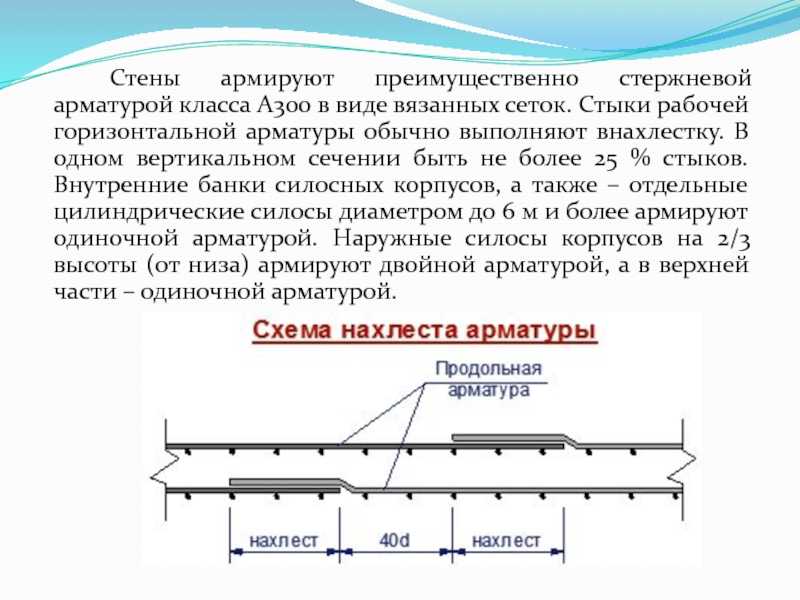

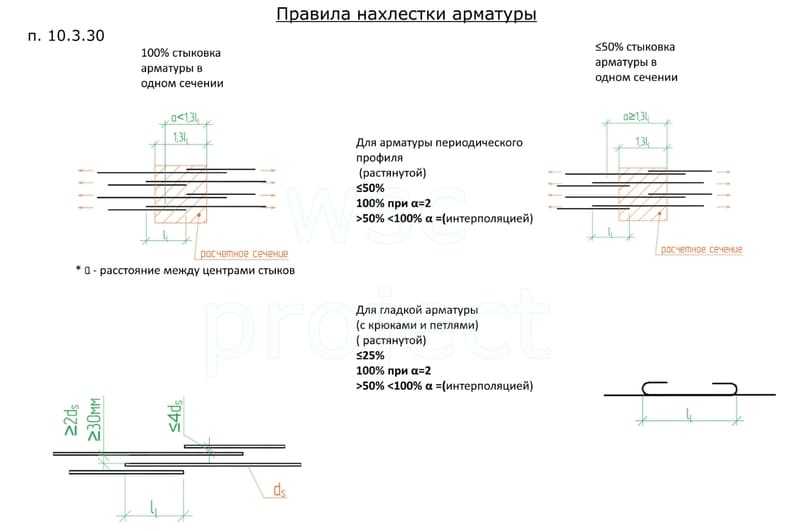

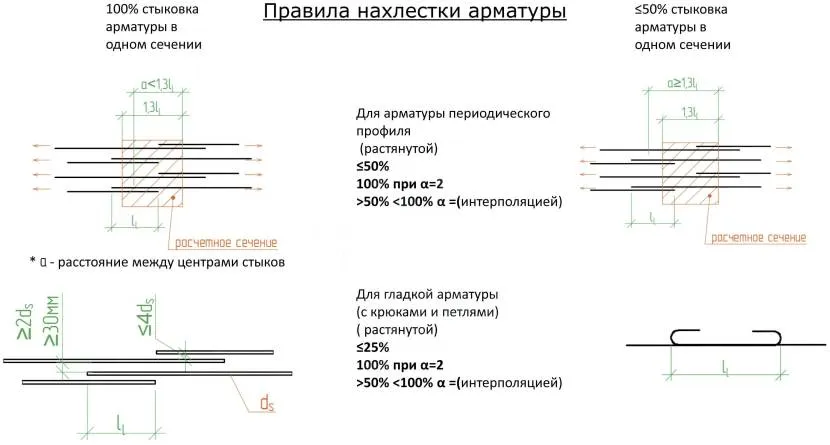

Нахлест арматуры при вязке

8 Маркировка, транспортирование и хранение

8.1 Плоские сетки должны быть связаны в пакеты. Масса пакета не должна превышать 3 т.

8.2 Пакет сеток должен быть связан мягкой проволокой не менее чем в четырех, а рулон сетки — не менее чем в трех местах.

8.3 К каждому пакету и рулону сеток должно быть прикреплено не менее двух металлических илифанерных бирок, на которых указывают:

• наименование или товарный знак предприятия-изготовителя;
• условное обозначение сеток по 4.10;
• число сеток в пакете;
• массу пакета или рулона, т;
• номер партии и дату изготовления.

Бирки должны прикрепляться с разных сторон пакета и рулона.

8.4 Каждая партия сеток, поставляемых специализированными предприятиями арматурных изделий, должна сопровождаться документом о качестве, в котором указывают:

• наименование и адрес предприятия-изготовителя;
• номер и дату выдачи документа;
• номер партии;
• наименование изделий с указанием их марок и числа в партии;
• дату изготовления.

Документ должен быть подписан работником, ответственным за технический контроль предприятия-изготовителя.

8.5 Сетки следует транспортировать в горизонтальном положении.

При погрузке, транспортировании и разгрузке сеток должны соблюдаться меры, обеспечивающие их сохранность от повреждения. Способы выполнения погрузочно-разгрузочных работ должны соответствовать правилам техники безопасности, предусмотренным в строительстве.

8.6 Сетки должны храниться в крытом помещении. Пакеты сеток следует хранить отдельно по маркам в штабелях высотой не более 2 м. Рулоны сеток складируют не более чем в три яруса. При складировании сеток между штабелями должен быть обеспечен свободный проход шириной не менее 0,5 м.

8.7 При хранении и транспортировании каждый пакет должен опираться на деревянные подкладкии прокладки толщиной не менее 30 мм.

Подкладки под сетки следует укладывать по плотному, тщательно выровненному основанию. При хранении сеток в штабелях прокладки между пакетами по высоте штабеля должны быть расположены повертикали одна над другой.

УДК 691.87-427.5:691.714:006.354 МКС 91.190

Редактор О.И. Каштанова Технический редактор В.Н. ПрусаковаКорректор Ю.М. ПрокофьеваКомпьютерная верстка А.Н. Золотаревой

Сдано в набор 16.10.2013. Подписано в печать 29.11.2013. Формат 60×84.Гарнитура Ариал.

Усл. печ. л. 1,40. Уч. изд. л. 0,95. Тираж 103 экз. Зак. 1417.

ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4.

Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.

Красивая отделка монолитной лестницы деревом: варианты облицовки

Отделка железобетонной лестницы – интересный и творческий процесс. Вы сможете приукрасить безликий бетон, и лестница станет ещё красивее.

Варианты облицовки монолитной лестницы:

1. Облицовка деревом. Самый распространённый вариант, если пожарные нормы позволяют прибегнуть к нему. На готовое и просохшее бетонное изделие накладываются отделочные элементы из дерева. Самые популярные породы: дуб, ясень и бук. Дуб – самый популярный в виду своей долговечности, ясень имеет более насыщенный оттенок, а у бука красивая однородная текстура. Также можно произвести отделку деревом экзотических пород: мерабу, эбен и т.д., но это выйдет дороже и для хорошего результата придётся нанять дизайнеров-специалистов.
2. Покраска бетона. Если бюджет на лестницу ограничен или же пожарные нормы диктуют свои правила, то можно просто покрасить лестницу в любой желаемый цвет.

Как использовать сетку в бетонных работах

Изготовление конструкций из железобетона с применением армирующих сеток включает в себя:

• заливку фундаментов
• обустройство перекрытий
• производство продукции ЖБК: панелей, плит, сборных секций, заборов и пр.

При этом для заливки бетона предпочтительнее использовать сетки из стержней и проволоки периодического профиля, поскольку такая рифленая арматура лучше самозаанкеривается в бетоне, обеспечивая надежное сцепление с основным материалом и восприятие нагрузок в процессе эксплуатации. Сетка может использоваться как самостоятельный элемент, так и в составе сварных каркасов.

Материалы и инструменты, используемые для армирования

Поскольку арматурный каркас увеличивает устойчивость конструкции, принимая на себя значительную часть нагрузки, его качество приобретает основополагающее значение. Каркас формируется из соединенных между собой арматурных прутьев. Для вязки каркаса используются различные:

Типы арматуры

Производители предлагают арматуру, которую можно разделить по:

Материалу изготовления. Стальная арматура — классический, проверенный временем вариант; подразделяется на 6 классов по прочности, ее можно гнуть и сваривать. Композитная арматура содержит углеродные, базальтовые, стеклянные или арамидные волокна. Она более легкая, дешевая, не подвержена коррозии, не сгибается и не подлежит сварке.

Арматура с периодическим профилем отличается улучшенными характеристиками Источник yar-limb.ru

Профилю. Арматура с гладким профилем чаще используется в качестве соединительных перемычек. Арматура с периодическим профилем имеет рельефную поверхность, которая улучшает сцепление с бетоном.

Материалы для соединения

Вязка арматуры под ленточный фундамент, схема которой может меняться, производится с использованием:

• Вязальной проволоки. Надежная и распространенная технология соединения при помощи узла. Существуют разные схемы вязки.
• Резьбовых и обжимных муфт (в местах механических стыков).
• Металлических скрепок. Элементы арматуры соединяются без вязки узла.
• Пластиковых хомутов и клипс (фиксаторов). Пластмассовые изделия обеспечивают простой и быстрый монтаж, устойчивы к коррозии. Их использование одобрено не всеми профессионалами.

Прутья композитной арматуры, скрепленные хомутом Источник 1-detective.ru

Сварки. Процесс отличается быстротой, но сварные швы образовывают жесткое соединение, по плотности отличаются от основного металла и подвержены коррозии. При изменении нагрузки они лопаются и уменьшают прочность фундамента. Способ подходит для соединения стержней больших диаметров (на промышленных объектах); для получения качественного шва нужен сварщик высокой квалификации.

Как изготовить и согнуть хомуты

Арматурные хомуты можно приобрести в любом строительном гипермаркете или рынке. Размеры изделий унифицированы, что позволяет без труда подобрать их в соответствии с размерами изготавливаемой конструкции. Для строительных работ на собственном участке эти изделия можно изготовить своими силами.

Пример изготовление хомутов своими руками, на самодельном арматурогибе.

Это позволит:

• сэкономить средства на приобретение готовых элементов;
• дополнительно изготовить еще одну партию при недостаточном количестве или при конструктивных изменениях бетонной конструкции, вносимых в процессе ее создания;
• точно подогнать размеры и форму, изгибы под нестандартные условия.

К недостаткам «домашнего» изготовления элементов следует отнести дополнительные затраты времени, увеличивающие сроки строительства. Кроме того, полученные изделия, скорее всего, не будут соответствовать принятым нормам и стандартам.

Для изготовления хомутов требуется:

1. Пара неподвижных фиксаторов (штырей) фиксируются друг от друга на расстоянии, равном или немного превышающем диаметр сгибаемого стержня. Например, если требуется согнуть арматуру 10 мм, между упорами должно быть 10-12 мм.
2. Для работы со стержнями различных диаметров упорам следует обеспечить возможность регулирования.
3. Для снижения физических усилий при сгибе рекомендуется использовать рычаг – стальной уголок, закрепляемый как поворотное плечо либо металлическую трубку, надеваемую на стержень.

Для соблюдения радиуса загиба арматуры требуется, чтобы точка давления рычага на арматурный пруток находилась как можно ближе к линии изгиба.

Можно приобрести специальное приспособление для гибки металлических стержней – ручной станок для гибки арматуры. Покупка оправдает себя, если такую работу приходится выполнять регулярно.

Использование хомутов позволяет повысить прочность арматурного каркаса, сократить сроки и ужать смету строительства. Кроме того, при применении в частном строительстве изделия можно изготовить своими руками, используя подручный инструмент и приспособления. Но лучше воспользоваться стандартными хомутами, соответствующими стандартам и нормам.

Когда армирование кладки не нужно

Безусловное следование строительной «моде» на армирование не всегда обязательно, — особенно это касается небольшого индивидуального строительства: возведение дач, одноэтажных жилых и хозяйственных строений.

Обычно стена дома возводится толщиной в полтора-два стандартных кирпича. Если строительство ведётся без комбинаций с другими стеновыми материалами, то армирование не нужно.

Для перевязки рядов достаточно смены метода укладки с ложкового на тычковый через каждые 3-4 ряда кирпича. Так перевязываются ряды, и стена становится прочной единой конструкцией. Более того, арматура в швах снижает теплоизоляционные свойства кладки, выполняя роль мостика холода.

Армирование кладки небольших строений не выполняет никаких функциональных задач, приводит к необоснованным дополнительным расходам. Если имеются сомнения в прочности фундамента, то можно немного подстраховаться, установив арматуру в углах здания.

Армирование конструкций

Бетон армированный сеткой

В индивидуальном строительстве подобное армирование бетона чаще всего выполняют при устройстве монолитного пола своими руками. В этом случае, сетка для армирования бетонной стяжки может использоваться как заводского изготовления, перечисленных выше типов, так и изготавливаться самостоятельно, путем связывания арматурных стержней стальной вязальной проволокой (см. видео в этой статье).

Порядок выполнения работ:

1. Очистить помещение от мусора.
2. Если сетка в рулоне, то нарезать куски, нужных для армирования размеров.
3. Если сетка поставлялась картами заводского изготовления (металл или пластиковый композит), то разложить секции и связать стыки проволокой или пластиковыми хомутами.

Пластиковый каркас

1. В случае изготовления сеток вручную, необходимо обзавестись крючком и вязальной проволокой; нарезать арматуру и связать из нее каркасы необходимого размера. Далее см. п. 3.
2. Для лучшего контакта бетона с арматурным каркасом, каркас кладем не на основание, а устанавливаем на специальные «стульчики» (см. фото).

Каркас на «стульчиках»

1. После выполнения всех вышеописанных работ, приступаем к приготовлению и укладке бетонной смеси.

Сетка для армирования бетонной стяжки в широком ассортименте выпускается специализированными арматурно-сварочными заводами или, в случае с пластиковыми композитами, поставляется в торговую сеть профильными предприятиями. Выбор необходимой арматуры нужно осуществлять с учетом типа монолитной конструкции и требуемых эксплуатационных характеристик покрытия.

5 Технические требования

5.1 Сетки следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и технологической документации, утвержденной в установленном порядке.

5.2 В качестве рабочей арматуры в тяжелых сетках следует применять стержневую арматурную сталь классов А500С, А600С и А400 (A-III) диаметром 10-40 мм. При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса А240 (А-l), диаметром 10-32 мм.

5.3 В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурную сталь классов А400 (A-III), А500С, В500С и А600С диаметрами 6-16 мм, в сетках типа 3 — арматурную сталь классов А400 (A-III), А500С, В500С и А600С диаметром 10-16 мм и А240 (А-l) диаметром 6-16 мм.

5.4 Легкие сетки следует изготовлять из арматурной стали класса В500С диаметром 4-5 мм, арматурной проволоки класса Bp-I диаметром 3-5 мм и стержневой арматурной стали классов А400 (А-III), А500С, В500С и A240(A-I) диаметром 6-10 мм. В качестве распределительной арматуры допускается применять арматурную сталь класса В500С диаметром 4-5 мм и арматурную проволоку класса В-l диаметром 3-5 мм.

5.5 Марки арматурной стали для изготовления сеток должны соответствовать маркам, установленным проектной документацией (согласно требованиям строительных норм и правил на проектирование бетонных и железобетонных конструкций в зависимости от условий эксплуатации конструкций), указанным в заказе на изготовление сеток.

5.6 Арматурная сталь должна соответствовать требованиям: — стержневая арматурная сталь классов A400 (A-III) и A240 (A-I) — ГОСТ 5781; — стержневая арматурная сталь классов А500С и В500С — действующих нормативных документов*; _______________ * В Российской Федерации на арматурную сталь классов А500С и В500С действует ГОСТ Р 52544. — стержневая арматурная сталь класса А600С — действующих нормативных документов; — арматурная проволока классов Bp-I и В-l — ГОСТ 6727.

5.7 Крестообразные соединения стержней в сетках следует осуществлять контактной точечной сваркой в соответствии с ГОСТ 14098.

Режимы сварки должны соответствовать требованиям действующих нормативных документов.

5.8 В сетках с рабочей арматурой из гладкой стержневой арматурной стали класса А240 (А-l) должны быть сварены все пересечения стержней. В сетках с рабочей арматурой периодического профиля (стержневой и проволочной) допускается сварка пересечений стержней через одно или через два пересечения в шахматном порядке, если в рабочих чертежах отсутствуют специальные указания. Два крайних стержня в сетках должны быть сварены во всех пересечениях В арматурной сетке допускается наличие не более двух несваренных пересечений стержней на площади 1 м сетки из числа пересечений, подлежащих сварке.

5.9 Разрывное усилие или временное сопротивление разрыву стержней в местах сварки при испытании на растяжение (ослабленные в местах пересечений и стыков) должно быть не ниже требуемого по ГОСТ 10922.

5.10 Требования к прочности сварных соединений стержней на срез — по ГОСТ 10922. Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равнопрочности по ГОСТ 10922, то браковочная нагрузка при испытании на срез должна составлять не менее 30% разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньшего диаметра.

5.11 Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.

5.12 Стыковые соединения стержневой арматурной стали следует осуществлять контактной стыковой сваркой по ГОСТ 14098. Режимы сварки — по действующим нормативным документам. Рабочая арматура на длине стержня 6 м не должна иметь более двух, а на длине стержня 12 м — более трех стыковых соединений. Стыковые соединения стержней одного направления в пределах шага арматуры в другом направлении допускаются не менее чем через три стержня.

5.13 Значения относительной осадки в крестообразных соединениях стержней (в долях меньшего диаметра свариваемых стержней) должны быть для арматурной стали классов А240 (А-l), А400 (A-III), В500С, А500С и А600С от 0,2 до 0,5.

5.14 Значения действительных отклонений геометрических параметров сеток не должны превышать предельных, указанных в ГОСТ 10922.

5.15 Продольные и поперечные стержни в сетках должны быть прямолинейными. Значения действительных отклонений от прямолинейности стержней не должны превышать 6 мм на длине стержня 1 м.

Советы от специалистов

Для качественного армирования бетона арматурой и сеткой, рекомендуется придерживаться советов профессионалов в данной области.

1. Перед началом сборки металлической сетки или армирующего пояса для усиления фундамента, несущих колонн, балок, нужно осмотреть арматуру на наличие повреждений.
2. Осмотреть поверхность металлических прутьев на наличие, которая могла бы нарушить структуру металла и уменьшить диаметр стержня. Легкий налет ржавчины, не являются критичными, щелочь, содержащаяся в бетоне, ее разъедает.
3. Металлический каркас должен находиться на высоте минимум 7 см от почвы (дна ямы). Для этого рекомендуется устанавливать пластиковые фиксаторы для арматуры.
4. Соблюдение радиуса загиба арматуры. Согнутые под меньшим углом пруты теряют свои первоначальные прочностные свойства, и не могут использоваться в качестве основного армирования.
5. Элементы усиливающего каркаса, которые являются несущими (они будут принимать на себя самую большую нагрузку), изготавливаются из металлических прутов с ребристыми поверхностями. За счет периодического профиля обеспечивается лучшее сцепление арматуры с бетоном. Поэтому такая форма профиля арматуры в бетоне является предпочтительной при армировании.
6. При воздействии на железобетонную конструкцию влаги в процессе эксплуатации, чаще всего это фундаменты. Для защиты арматуры от образования ржавчины, рекомендуется добавить в бетонный раствор специальные гидроизоляционные добавки.

Армирование бетона будет эффективным только в том случае, если правильно выбрать материал для сборки усиливающего каркаса, грамотно соединить между собой элементы конструкции. За счет этого значительно увеличится долговечность бетонного изделия, его устойчивость к воздействию факторов окружающей среды, нагрузке от сезонного движения почвы, массы постройки.

Готовимся к работе

Если сетка будет изготавливаться прямо на строительной площадке, то понадобятся следующие материалы и инструменты:

• арматурные прутья, подходящие по диаметру;
• проволока для связывания прутьев;
• специальный крючок для выполнения вязки арматуры.

Вязка решетки не представляет особых сложностей. Размечается длина прутьев, причем длина поперечной арматуры делается несколько больше, чем толщина кладки. Разрезаются стержни и связываются в сетку с одинаковыми звеньями, выполняется это вязальной проволокой и крючком.

Поперечное упрочнение стен

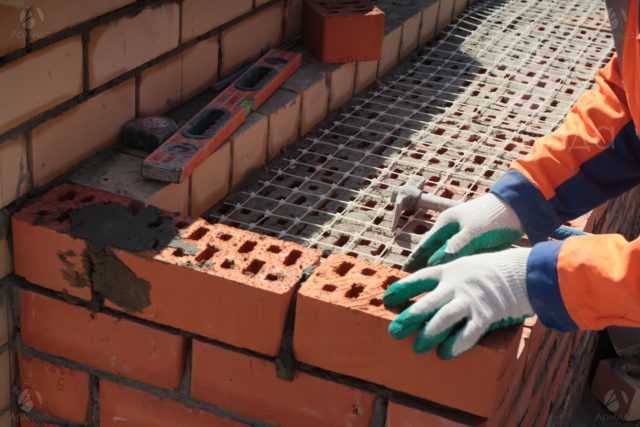

Поперечное армирование кирпича сеткой происходит наложением ее на кирпичный слой. Кроме сетки можно пользоваться и арматурными прутьями. В одном строении допустимо использование только однообразных армирующих элементов, применение и сетки, и стержней одновременно неоправданно. Таким образом достигается увеличение прочности на сжатие и изгиб. Чаще данным видом пользуются для наклонных плоскостей (к примеру, арочные кладки).

Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой

Поперечный вид упрочнения выполняется во время кладки стен, перегородок, колонн. На кирпичный ряд помещают арматуру и сверху наносят слой раствора для кладки кирпича, толщина которого должна быть не меньше, чем полтора сантиметра.

Особенности поперечного усиления

Поперечный вид армирования кирпичной кладки предполагает использование сетки или стержней. Более востребованными являются сетки. Они изготовляются с различной формой звеньев:

• прямоугольной;
• квадратной;
• зигзагообразной.

Сетчатая арматура с прямоугольными и квадратными звеньями производится из стальных прутьев с поперечным сечением, не превышающим 5 мм. Звенья имеют стороны от 3 до 10 см. Армированную таким образом сетку располагают на каждом пятом ряду. Если же берется более толстый кирпич, то выполняют армирование чаще – через 4 ряда. Не следует забывать о том, что концы арматуры должны проступать наружу с внутренней стороны стенки. Такое расположение помогает следить за количеством рядов и не пропустить следующий слой. По окончании строительства торчащие концы обрезают и заштукатуривают.

Для получения зигзагообразной армирующей сетки для кирпичной кладки берут стальную проволоку. Ее изгибают зигзагом с расстоянием 5-10 см между каждым коленом. Диаметр арматуры для этого вида сетки – от 5 до 8 мм. В кладке ее размещают в каждом втором слое. При этом меняется расположение в последующих слоях – прямо перпендикулярно предыдущему слою.

Проблемным местом могут быть также участки примыкания частей дома разной высоты

Вместо зигзагообразных иногда применяют цельнометаллическую армирующую сетку вытяжную или с просечками.

Стержневое усиление поперечного вида

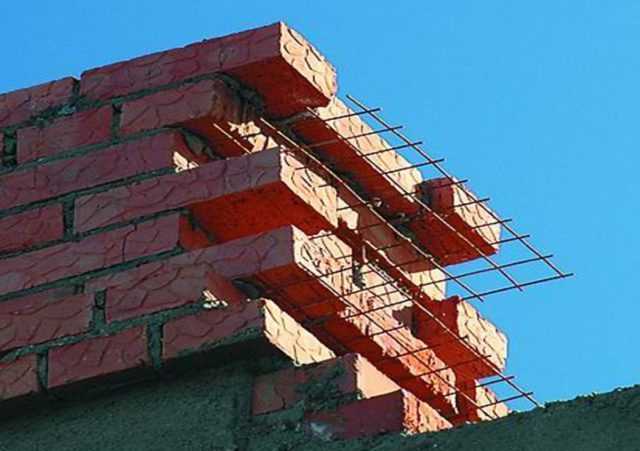

Прямой арматурой пользуются для армирования кладки из кирпича в случае ровного расположения рядов. В ширину располагают стержни на равных отрезках один от другого, от 30 до 120 мм. Прутья вставляются в межкирпичный шов поперек, глубина – до 2 см, повторяется процедура через 2-3 ряда. Поперечное сечение арматуры – от 3 до 8 мм, размер зависит от того, какова ширина шва.

Для придания строению еще большей стойкости пользуются стержневой арматурой с формой сечения, отличной от круглой. Применяют и полосы из стали. Параметры армирующих элементов определяют, исходя из характеристик кирпичной кладки.

Технология продольного армирования

С учетом расположения укрепляющих деталей продольное армирование подразделяется на:

• внутренне;
• внешнее.

Иногда ограждающие конструкции построек выкладываются без перевязки швов

Самым распространенным элементом при продольном расположении арматуры выступают прутья. Если их размещение внешнее, то промежуток между каждым прутом составляет 15-кратный размер его диаметра, а если внутреннее – не превышает 25-кратный размер.

При горизонтальном армировании преследуются цели укрепления по продольному типу. Это дает связку вертикально расположенных арматурных прутьев. Горизонтальный вид допускает применение стальной арматуры, полосок, уголков, проволоки. Параметры соотносятся с параметрами арматуры, размещенной по вертикали.

Защитить армирующие детали продольного технологического процесса от агрессивного воздействия окружающей среды можно, покрыв их бетоном – при внешнем размещении толщиной смеси – от 100 мм до 120 мм, при высокой влажности – до 300 мм.

Разновидности материала

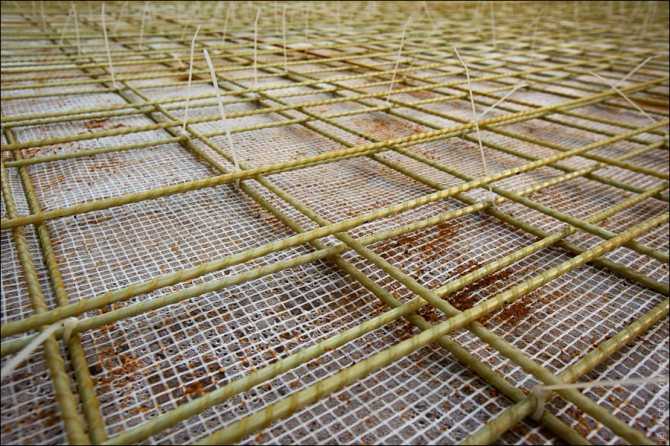

Для армирования употребляют три вида сети: из металла, из пластика и из стекловолокна. Выбирают конкретный вид, в соответствии с типом стяжки и ее толщиной.

Стекловолокно

Материал из стекловолокна используется в работах со штукатуркой, особенно на фасадах. Композитные сетки из стекловолокна увеличивают период эксплуатации стяжек. В отличии от металла, который со временем разрушается оставляя пустоты, композитные элементы не подвергаются воздействиям и сохраняются в толще бетона.

Основные характеристики стекловолокна:

• внушительная прочность на растяжение /разрыв;
• устойчивость к температурным переменам, химическим веществам и щелочи;
• легкий процесс укладки;
• возможность применения для внешних и внутренних работ;
• пластичность;
• малая электропроводность и цена.

Сетка из металла лучше только в том, что «выносит» температуру свыше +200 °С. Диаметр элементов из стекловолокна 4 – 14 мм. Производится материал в виде стержней и полотна, не превышающих 6 м в длину. Профиль деталей не редко покрыт ребристой поверхность или кварцевым песком. Эти две характеристики помогают соединиться бетону с армирующим слоем.

Сетка для заливки бетона формируется из стекловолокна прямо на месте создания стяжки. Элементы вяжутся между собой при помощи специальной проволоки или хомутов.

Есть еще один вид стекловолокна – это геосетка или дорожная сетка. Это экологичный материал, практически не горюч и неподвластен механическим воздействиям. Поэтому его используют в составе покрытий трасс для движения транспорта. Фибры такой конструкции для асфальтобетона имеют высокие показатели прочности.

Пластиковая сетка

Имеется еще один вид сети, применимый для обустройства стяжки – полипропиленовый. Такую пластиковую арматуру часто используют для укрепления стяжек в новостройках. Основное достоинство материала – большая эластичность. Достойные показатели качества выявили материалы с плотностью 120г/м2 и ячейками 45х45 мм.

Достоинства:

• нет коррозии;
• держит нагрузки большой силы;
• легкий вес;
• долгий период пригодности материала;
• простота укладки;
• малая цена.

Применение пластиковых элементов такое же, как и у других армирующих стройматериалов. Особенно хороши полипропиленовые детали при необходимости усилить выравнивающие стяжки на полах из дерева, где не рекомендуются внушительные нагрузки на перекрытия.

Металлическая сетка

Такие изделия подразделяется на армирующие сетки для штукатурки и стяжки. Тип выделяются по толщине проволоки и размерам ячеек. Оптимальные габариты ячеек – это 100*100 мм, 150*150 мм и 200*200 мм. Ячейка имеет вид квадрата с крестовидными соединениями стержней. Стержни представляют собой стальную проволоку по толщине не менее 2,5 мм.

Металлическая сетка для бетона обычно производится не в рулонах, а в листах. При внушительной толщине материала, значительно снижается гибкость.

Армированная сетка для бетона обладает особенностью – на ее поверхности имеются насечки, которые предназначены для большей фиксации элементов в растворе.

Совет: выбирая сварную сетку под бетон, рекомендуется проверять соединения. Бывают погрешности, когда пересечения сварены через 1 – 3 ячейки.

Такой дефект понижает прочность стяжки, что впоследствии приводит конструкцию к растрескиванию.

Также сетка для заливки пола бетоном должна состоять из металла без черных пятнышек, трещин и следов коррозии. В противном случае процесс коррозии ускоряется в разы и арматурная сетка разрушается.

По типу изготовления сетка под бетонную стяжку может быть секционной или рулонной. Какую сетку использовать для бетонной стяжки?

Стандартно все штукатурные работы производятся с рулонными, стяжечные – секционными. При устройстве горизонтального изделия лучше управлять отдельными модулями, чем рулоном. Главное помнить правило: сварная сетка должна быть проверена на крепость каждого соединения и участка цепи.

Технологические особенности армирования

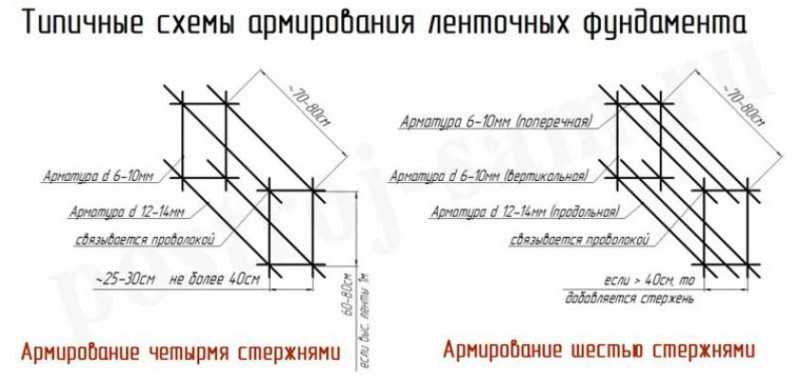

Вся армирующая система ленточного фундамента представляет собой каркас из продольных, поперечных и вертикальных стержней, который непрерывным поясом охватывает весь периметр сооружения. Для обеспечения единой конструкции все стержни жестко соединяются между собой при пересечении.

В продольном направлении обеспечивается непрерывность армировка за счет соединения элементов. Как правильно армировать, читайте дальше.

Продольная укладка

Арматура, уложенная в горизонтальной плоскости, воспринимает растягивающие нагрузки. Продольные стержни укладываются рядами. Количество их определяется высотой фундамента – 1 слой при высоте до 20 см, 2 слоя – при большей высоте.

Для высокого основания может быть предусмотрено несколько рядов, при этом расстояние между ними не должно быть более 40 см. Диаметр стержней выбирается исходя из ширины бетонной ленты и длины стены.

Так при длине стены до 3 м суммарное сечение всех стержней в ряду должно составлять более 0,1% ширины ленты, причем диаметр одного стержня выбирается не менее 10 мм. Если длина стены превышает 3 м, то общее сечение подчиняется аналогичному требованию, но диаметр одного стержня должен превышать 12 мм.

Не следует применять арматуру диаметром более 35 мм. В разных рядах могут использоваться элементы различного размера, но наиболее толстые стержни укладываются в нижнем ряду.

Поперечная укладка

Между продольно уложенной арматурой укладываются перпендикулярно поперечные прутья. Они позволяют перераспределять нагрузку на все элементы одного ряда и работать его, как единое целое.

Расчет размеров этих связок не производится, т.к. они считаются вспомогательными деталями. Диаметр их обычно выбирается в пределах 6-10 мм. Шаг установки должен быть не более 20 диаметров продольной арматуры.

Вертикальная укладка

Арматура в вертикальном положении или хомуты воспринимают на себя сжимающие нагрузки, а также связывают ряды продольного армирования в единый каркас. Диаметр стержней выбирается с учетом высоты фундамента.

При высоте ленты до 75 см можно использовать арматуру диаметром 6 мм и более, а при большей высоте – не менее 8 мм, при этом диаметр стержней должен составлять не менее ¼ диаметра продольной арматуры. Как правило, для поперечного и вертикального армирования выбираются элементы одинакового размера.

Формирование углов и примыканий

Армирующие стержни должны составлять единую систему по всему периметру, а потому они связываются между собой дополнительными хомутами. Наиболее сложными участками считаются углы фундамента и места примыкания оснований внутренних стен.

Угловое соединение можно обеспечить несколькими способами:

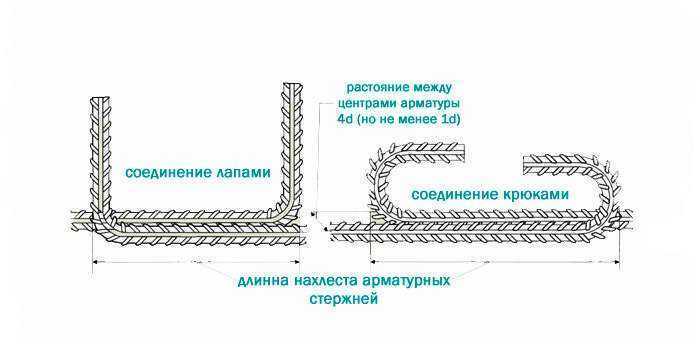

1. Соединение внахлест («лапкой»). Концы стержней одного направления изгибаются на 90 градусов. Эти отогнутые «лапки» привязываются к прямым стержням другого направления. Наружные арматуры соединяются между собой, а внутренние – крепятся к внешним. Длина «лапок» составляет 45-55 диаметров стержней.
2. Использование Г-образных хомутов. Внешние стержни соединяются путем наложения такого элемента, а внутренние – привязываются к внешним арматурам. Для надежности концы основных стержней также изгибаются под прямым углом. Длина «лапки» хомута составляет не менее 50 диаметров основной арматуры.
3. Применение П-образных хомутов. Концы основных стержней соединяются двумя хомутами, причем они располагаются перпендикулярно. В месте пересечения хомутов устанавливаются дополнительные вертикальные и поперечные связки.
4. Тупой угол. Концы наружных стержней изгибаются под нужным углом и связываются внахлест. Внутренние прутья присоединяются к внешней арматуре. Длина нахлеста – не менее 45 диаметров стержней.

В месте примыкания внутренних стен к основной ленте фундамента осуществляется соединение продольных арматур аналогично угловой увязке. При соединении внахлест изгибаются под прямым углом концы примыкающей арматуры. «Лапки» привязываются к наружному стержню основной армировки. Кроме того могут использоваться Г-образные и П-образные хомуты.
