Кладочный раствор — идеальный состав

Что требуется для приготовления строительного раствора

Раствор для кирпичной кладки востребован на каждой строительной площадке. Для замеса состава в крупных объемах потребуется бетоносмеситель. Если связующее необходимо для косметического ремонта, будет достаточно небольшого количества. В этом случае замес выполняют собственноручно.

Смесь для кладки кирпича состоит из нескольких компонентов:

Схема производства цемента.

• связующего;
• воды;
• песка;
• наполнителя.

В качестве первого используют цемент, глину или известь. Составы на основе глины пригодны для применения значительное дольше, чем смеси на основе цемента. Известковый раствор обладает более низкой прочностью, чем цементный и глиняный.

Песок для раствора должен быть средней зернистости и добыт из карьера. Речной песок не подойдет, так как песчинки в нем слишком мелкие, поэтому они спровоцируют хрупкость кладки. В качестве наполнителя используют разные материалы:

Таблица применения цементных растворов.

• щебень;
• гравий;
• опилки;
• хвою;
• керамзит;
• шлак (отходы металлургического производства);
• солому.

В зависимости от типа наполнителя получают разные виды бетона: опилкобетон, шлакобетон, керамзитобетон. Важный критерий качества раствора для кладки кирпича — пластичность. Для ее достижения вносят специальные добавки: пластификаторы. Можно применять те, которые предлагает торговая сеть. Но можно использовать и менее дорогие, но не менее эффективные средства.

К ним относят стиральный порошок и жидкое стекло. Последнее сделает состав не только эластичным, но и водоотталкивающим. Но самый экономичный способ — использование недорогого стирального порошка. В недавнем прошлом строители обеспечивали пластичность раствора для кирпичной кладки посредством добавления в него клея ПВА. Но в настоящее время этот способ считают устаревшим.

Таблица пропорций расхода цемента на кладку кирпича.

Для самостоятельно замеса, без использования бетоносмесителя, потребуется следующее:

• емкость для замеса;
• совковая лопата;
• ведро;
• металлическая сетка для просеивания песка.

Цементно-песчаная смесь может быть приготовлена с наполнителем или без него. Для кладки стен подходят составы без наполнителя. Марка раствора зависит от вида используемого связующего. Традиционно для кладки берут цемент марки М400. Подойдут и другие его марки: М300, М500.

Выполнение работ

При проведении кладочных работ следует руководствоваться СП 70.13330.2012

Готовый кладочный раствор нанести слоем требуемой толщины на горизонтальную поверхность кладки и разровнять. Также, в зависимости от типа стенового материала, следует тщательно заполнять раствором вертикальные швы кладки. После укладки стеновых элементов выступивший раствор удалить при помощи мастерка. Для сокращения расхода кладочной смеси и удобства работ с поризованными материалами на горизонтальную поверхность кладки перед нанесением готового раствора следует предварительно уложить армирующую щелочестойкую сетку из стекловолокна с размером ячейки 5х5 мм.

Общие рекомендации

Количество рядов кладки за одну рабочую смену не должно составлять более 4. Свежеуложенную кладку следует в течение 3 суток предохранять от пересыхания, не допускать замораживания. При температуре воздуха и основания ниже +5 оС для работы с материалом необходимо использовать противоморозную добавку De Luxe. Недопустимо использовать стеновые материалы и основание с образованием наледи.

Все вышеуказанные рекомендации по применению верны при температуре +21 ºС и относительной влажности воздуха 60%. В других условиях время схватывания и высыхания материала может меняться.

Расход

Тип поризованного камня(длина/ширина/высота)	Толщина стены	Толщина стеныРасход сухой смеси на 1 м2 кладки	Расход сухой смеси на 1 м3 элементов кладки	Расход сухой смеси на один элемент кладки
14,3 NF (510×250×219 мм)	51	20,86-24,49 кг	41,71-48,98 кг	1,16-1,36 кг
10,7 NF (380×250×219 мм)	38	15,56-18,17 кг	41,40-48,66 кг	0,86-1,01 кг
2,1 NF (250×120×140 мм)*	12	11,85-13,43 кг	101,12-118,50 кг	0,43-0,50 кг
RF (250×120×65 мм)*	12	18,96-22,91 кг	176,17-206,98 кг	0,34-0,40 кг
NF (240×115×71 мм)*	11,5	17,38-20,54 кг	165,90-194,34 кг	0,32-0,38 кг

* при ложковой кладке (в полкирпича) Точный расход зависит от толщины шва, вида и геометрии элементов кладки, а также консистенции раствора. При расчете требуемого количества материала необходимо учитывать возможные потери. Для более точного определения расхода смеси рекомендуется произвести пробную кладку.

ВНИМАНИЕ!!!

Для защиты рук во время проведения работ необходимо использовать перчатки. Беречь от детей. При попадании в глаза и на кожу тщательно промыть водой.

Наряду с вышеприведенными указаниями по применению материала при проведении работ следует руководствоваться соответствующими СП (СНиП) и инструкциями. Техническое описание не заменяет профессиональные знания и навыки исполнителя работ. При сомнении в возможности применения материала следует самостоятельно его испытать либо обратиться за консультацией к производителю.

Цветная кладочная смесь.

Цветная кладочная смесь, что это такое и для чего нужно?

Все мы помним как 20 лет назад наши братья, отцы, деды, прадеды, да и все кто строился в то время, брали цемент, песок, заливали все это водой, перемешивали и получали кладочную, штукатурную, универсальную смесь для всего, что только можно и нужно в строительстве.

Но прогресс не стоит на месте, и достаточно давно появились мешки уже с готовой цементно-песчаной смесью, которая со временем начала различаться по марке прочности, циклам морозостойкости, адгезии и другим характеристикам.

Но как оказалось и это не предел.

Несколько лет назад в России появилось такое понятие как цветная кладочная смесь, так давайте разберемся, что это такое и где применяются данные смеси.

Цветная кладочная смесь – это цементно-песчаная смесь с добавлением дополнительных компонентов, улучшающих пластичность, эластичность, адгезию и другие характеристики смеси. Цветная кладочная смесь предназначена для выполнения кирпичной кладки из облицовочного кирпича и одновременной отделки швов в одном рабочем цикле, но ключевым словом здесь является «цветная». Цвет смеси может быть абсолютно любой, все зависит от красителя, который добавляет производитель смеси. Цветовая гамма у разных производителей, разная. Начиная от белого и заканчивая черным цветом кладочной смеси, но есть около 12-16 основных цветов кладочных смесей, которые делают почти все заводы, специализирующиеся на производстве цветных смесей. Это такие популярные цвета как белый, бежевый, красный, коричневый (шоколадный), супер-белый, черный и многие другие.

Многие производители облицовочного кирпича рекомендуют использовать цветные либо модифицированные кладочные смеси для своего кирпича по ряду причин:

1. Цветной шов – это придание оригинальности и неповторимости вашему дому.
2. Экономия – кладка с использованием цветной кладочной смеси позволяет получить красивый цветной шов на вашем фасаде не разбивая один рабочий цикл, в который входит кладка и одновременная расшивка цветной кладочной смесью, на 2 этапа. Первый из которых это кладка на обычный цементно-песчаный раствор, а второй расшивка швов уже готовой кладки с помощью цветной затирки. Цена на материалы и в одном и другом вариантах будет примерно равной, а вот цена за работу увеличится минимум в двое.
3. Простота – цветная кладочная смесь упаковывается в трехслойные мешки с защитной пленкой от попадания влаги. Смесь полностью готова к работе, не нужно ни чего добавлять кроме воды. Все необходимые пластификаторы уже включены в состав смеси, а добавление посторонних средств не только не улучшит качеств данного материала, но может повлиять на их ухудшение и что самое главное, на изменение цвета.
4. Универсальность – цветная кладочная смесь применяется для абсолютно любого кирпича, с одной лишь поправкой. Все зависит от водопоглощения кирпича. На текущий момент цветные кладочные смеси разделяют на 3 категории:

• Смесь для кирпича с водопоглощением 0-5%(клинкерный кирпич или кирпич с низким водопоглащением)
• Смесь для кирпича с водопоглощением 5-12%
• Смесь для кирпича с водопоглощением 5-15%

Водопоглащение можно узнать у производителя кирпича, либо в паспорте качества данного кирпича.

Выбрать и купить цветную кладочную смесь вы можете, либо удаленно, перейдя в наш каталог, выбрать понравившуюся продукцию и связаться с нашими специалистами по телефону: +7 499 649 00 21. Либо приехав к нам в ШОУ-РУМ. Мы всегда Вам рады!!!

Какие составы используются

Самые известные и востребованные смеси:

1. Традиционный универсальный строительный состав из песка и портландцемента. Стандартное соотношение компонентов – три к одному или четыре к одному;
2. Рабочая смесь из песка и негашеной извести. Применяется только для внутренних кладочных работ;
3. Смешанный состав для кирпичной кладки. Это кварцевый песок, цемент и гашеная известь;
4. Цементные смеси с добавками-пластификаторами.

Общие нормы согласно СНиП II-22–81: песок нужно промывать и просеивать, известковое молочко должно быть процеженным, цемент – свежим и без комков. Все составы затворяются чистой технической водой. В сухие перемешанные компоненты воду доливают порциями, до набора требуемой консистенции.

Затраты раствора на кубический метр перегородки

На нормы расхода раствора на 1 м3 влияют такие параметры процесса:

1. Толщина основы и качество кирпичных блоков;
2. Разновидность кирпича — он может быть полнотелым или пустотелым;
3. Климатические условия – температура и влажность воздуха, солнечный или пасмурный день.

Практика показывает, что для 1м2 сооружения из рядового кирпича необходимо приготовить 75 литров. Конструкция в полтора кирпича потребует приготовления 115 литров рабочей смеси, основа в полкирпича заберет 40 литров цементного состава на 1 м2.

Согласно СНиП 82-02-95, которые показывают, нормы расхода раствора на 1 м3 кирпичной кладки следующие:

1. 0,19 кубических метра для кладки в полкирпича;
2. 0,22 кубических метра для кладки в один кирпич;
3. 0,235 кубических метра для кладки в полтора блока;
4. 0,24 кубических метра для кладки в два кирпича;
5. 0,25 кубических метра для кладки в два с половиной блока.

Более точные и расширенные данные содержатся в СНиП II-22–81.

Раствор для стены — сколько нужно на 1 м2

Как узнать расход раствора на 1 м2 кладки кирпича? Чтобы не заниматься вычислениями, существует таблица всех входящих в состав компонентов.

В ней учитывается расход раствора на кладку кирпича из разных материалов:

Разновидность	Состав	Пропорции составляющих для слоя
Набрызг	Грунт	Накрывочный
Известь гашеная или негашеная	Известковое молочко и кварцевый песок	1,0:(2,5-4,0)	1,0:(2,0-3,0)	1:(1,0-2,0)
Портландцемент	Портландцемент и кварцевый песок	1,0:(2,5-4,5)	1,0:(2,0-3,5)	1,0:(1,0-1,5)
Глина	Кварцевый песок и глина	1,0:(3,0-5,5)	1,0:(3,0-5,5)	1,0:(3,0-5,5)
Известково-цементный	Портландцемент, известковое молочко и кварцевый песок	1,0:(0,3-0,5): (3,0-5,0)	1,0: (0,7-1,0): (2,5-4,5)	1,0:(1,0-1,5):(1,5-2,5)
Гипсово-известковый	Известковое молочко, гипс и кварцевый песок	1,0:(0,3-1,0): (2,0-3,5)	1,0:(0,5-1,5):(1,5-2,5)	1,0:(1,0-1,5): (1,5-2,5)
Глиняно-известковый	Известковое молочко, глина и кварцевый песок	0,2-1,0:(3,0-5,0)	0,2-1,0:(3,0-5,0)	0,2-1,0:(3,0-5,0)
Глиняно-цементный	Портландцемент, глина и кварцевый песок	1,0:4,0:12,0	1,0:4,0:12,0	1,0:4,0:12,0

Нормы расхода строительной смеси для разных видов строительных блоков

На одну единицу потребляется около 0,0108 м3 состава, а на покрытие 50% шва уйдет 0,054 м3 смеси. Среднее арифметическое этих двух значений – 0,08 м3. Это значение определяет расход раствора на 1 м2 кладки кирпича.

Для разных кладок этот параметр будет равен:

1. При возведении перегородки в полкирпича – 0,04 м3;
2. Рядовой — 0,82 м3;
3. Полуторный — 0,125 м3;
4. Двойной — 0,164 м3.

В таблице отражены нормы расхода раствора на кирпичную кладку из блоков разного размера для перегородок разной толщины:

Разновидность работ	Объем строительных работ	Объем
Кладочные работы	1 м2 при толщине основы в четверть брикета	14 литров
1 м2 при толщине основания в полкирпича	35 литров
1 м2 при толщине в один кирпич	75 литров
1 м2 при толщине стены в полтора кирпича	115 литров
Оштукатуривание	1 м2 намета без затирки с применением мелкого гравия	13 литров
1 м2 штукатурки внутренних поверхностей	17 литров

При этом расход раствора на 1 м3 будет равен:

1. При работе в полкирпича для 53 строительных единиц — 0,19 м3;
2. При одинарной кладке для 102 блоков — 0,22 м3;
3. Полуторная для 153 единиц — 0,23 м3;
4. Двойная для 204 блоков — 0,24 м3.

И еще несколько важных рекомендаций для зимней кладки

Если будут использоваться антиморозные присадки и пластификаторы, то лучше использовать цемент марки не ниже М-300

1. При выполнении строительных работ в мороз и снежную холодную погоду не стоит рассчитывать на качество кладки, которое присуще летним строительным манипуляциям. При этом расход бюджета на строительство будет примерно на 30% выше летнего.
2. Если будут использоваться антиморозные присадки и пластификаторы, то лучше использовать цемент марки не ниже М-300. Это улучшит технические характеристики схватывания раствора.
3. Если кирпичные стены возводятся под помещения, которые будут эксплуатироваться при повышенной влажности (сауна, баня и пр.), то добавлять в раствор антиморозные примеси запрещено. Такая смесь из песка, цемента и присадки потеряет свои прочностные характеристики.
4. Толщина шва раствора не должна превышать 12 мм при зимней кладке. Если шов будет толще, то при оттаивании он может проявить себя не лучшим образом, что скажется на целостности стен из кирпичных блоков.
5. Скорость укладки кирпича должна быть выше, чем монтаж в летнее время.
6. Если работы были приостановлены до следующего дня, а на улице мороз, то с возобновлением процесса следует прогреть верхние ряды стены. Для этого можно использовать строительный фен или горячую воду.
7. При этом при завершении этапа работы даже на середине следует всегда утеплять верхний ряд кладки. Это позволит сэкономить время на разморозку.
8. Стоит строго контролировать температуру используемого раствора. Так, при температуре на улице -10 кладочный раствор должен иметь температуру +5 градусов. Если мороз от -10 до -20, то температура используемого раствора должна быть от +10 градусов и выше. Если мороз равен -20 кладку проводить не рекомендуется. При морозе -30 выполнять строительные работы запрещено.
9. При кладке методом заморозки запрещено экономить на армопоясе. А в оконных и дверных проёмах лучше делать монолитные железобетонные перекрытия.
10. Если установка окон и дверей будет проводиться зимой, то следует оставлять зазор для присадки стен 1-1,5 см.
11. Кроме того, при зимних способах кладки стоит постоянно контролировать уровень стен по горизонтали и вертикали. А для большей крепости раствора с поташем можно добавить в него глиняную пасту для усиления пластичности смеси. Пасту добавляют не менее 40% от общей массы использованного цемента.

Помните, соблюдение всех вышеперечисленных рекомендаций позволит беспрепятственно выложить кирпичные блоки в красивый, крепкий и долговечный дом даже при отрицательной температуре.

Приготовление кладочных растворов

Поскольку для кладочного состава могут использоваться различные типы смесей, рассмотрим более подробно, как приготовить раствор для кладки кирпича.

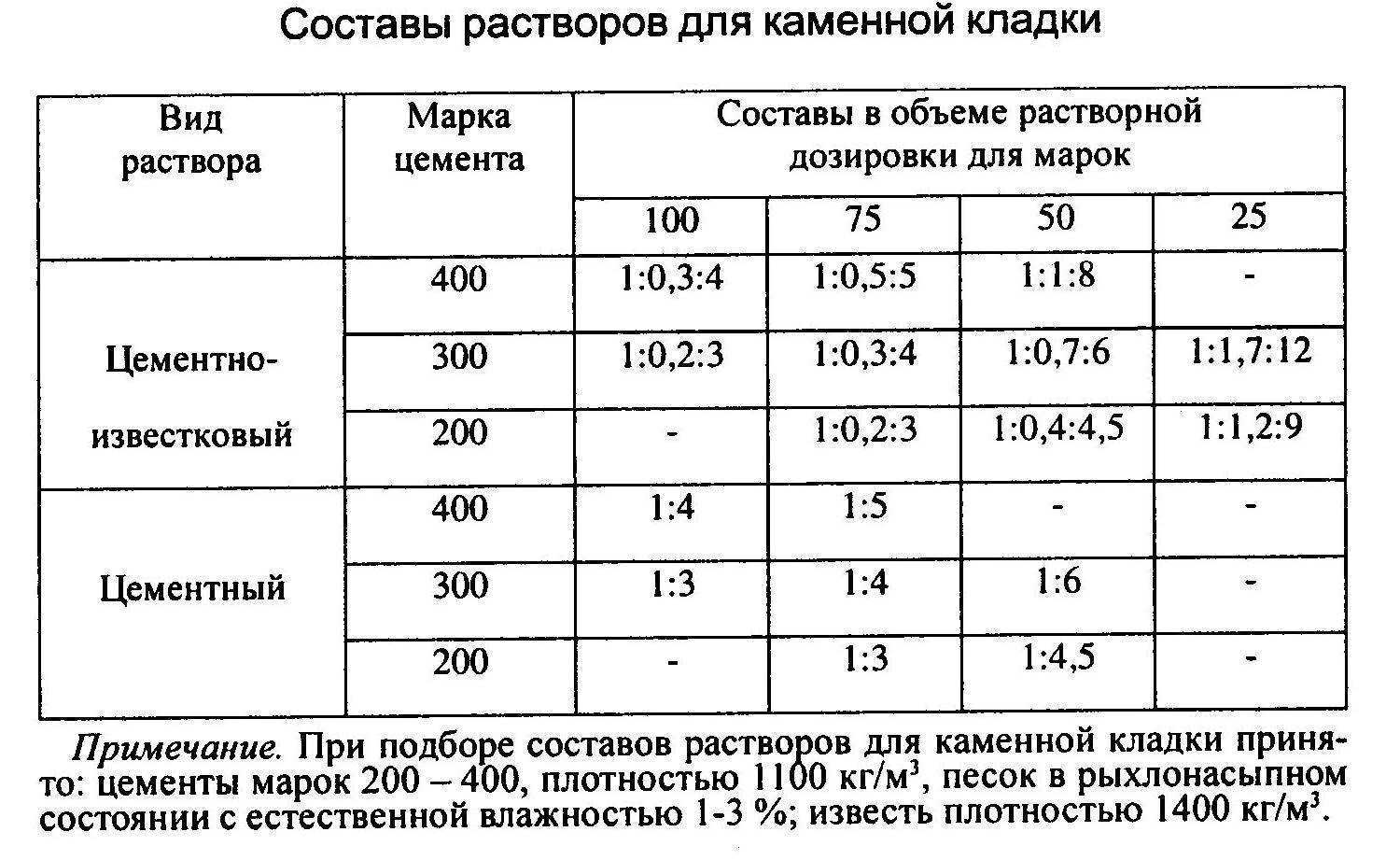

Пропорции цементного раствора

Песчано-цементные составы получили широкое распространение в капитальном строительстве и других областях, где предъявляются повышенные требования к прочностным характеристикам кирпичной кладки.

Приступая к приготовлению кладочного раствора, следует помнить, что избыток цемента в рабочей смеси не увеличивает его прочность, а в некоторых случаях, даже ухудшает его характеристики. Только четкое соблюдение дозировки обеспечит оптимальные эксплуатационные свойства кладочной смеси. Пропорции наиболее распространенных составов на цементной основе приводятся в СП 82-101-98, четко регламентирующем процентное соотношение ингредиентов в различных видах цементных кладочных смесях.

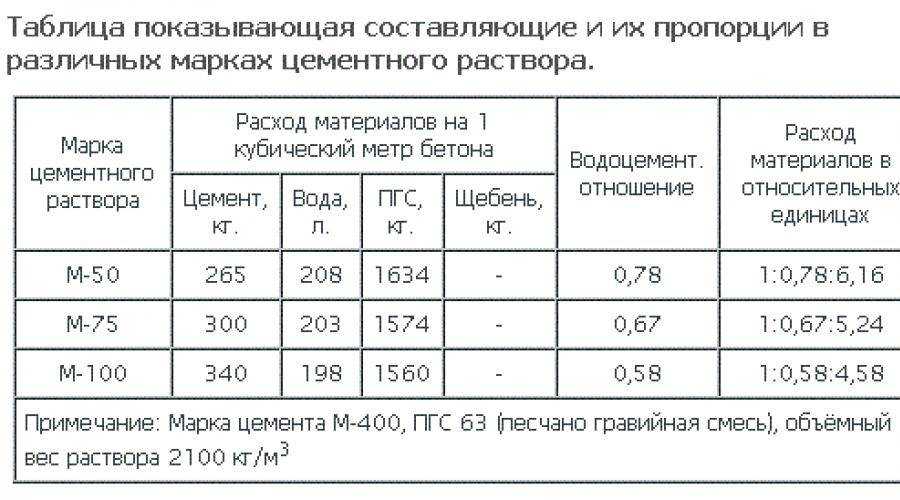

В таблице приводится процентное соотношение ингредиентов в цементном кладочном растворе, в зависимости от используемой марки цемента.

Марка кладочной смеси	Марка цемента	Соотношение цемент/песок
М25	М300	1/9,5
М50	М300	1/5,8
М400	1/7,4
М 75	М 300	1/4,2
М 400	1/5,4
М 500	1/6,7
М 100	М 300	1/3,4
М 400	1/4,3
М 500	1/5,3
М 150	М 300	1/2,6
М 400	1,3,25
М 500	1/3,9

Область применения цементного раствора в зависимости от прочностных характеристик

Ниже приводится область применения различных марок кладочных растворов.

• М25. Используется для оштукатуривания и устройства половой стяжки. Состав не содержит никаких дополнительных ингредиентов.
• М 50. Применяется для кирпичной и каменной кладки при возведении малоэтажных зданий и сооружений. Может содержать пластификаторы, красители и другие добавки.
• М 75. Используется для укладки бетонных плит, монтаже ЖБК, возведении внутренних перегородок и устройстве половой бетонной стяжки.
• М 100. Широко применяется в монолитном строительстве, кладочных работах и заливке малонагруженных ленточных фундаментов.
• М 150. Используется преимущественно при фундаментных работах на сыпучих грунтах.

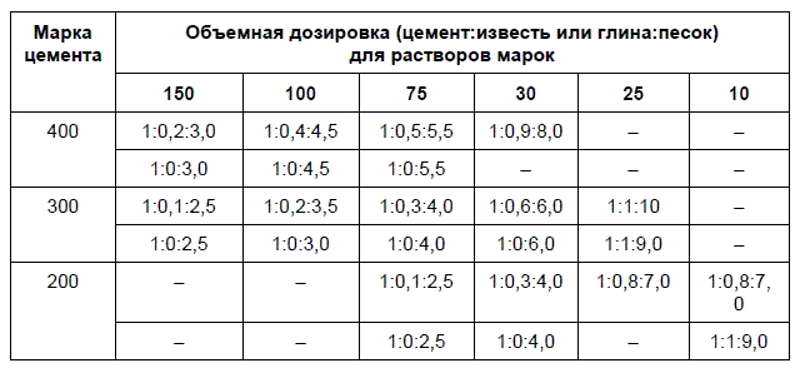

Пропорции цементно-известкового раствора

Процентное соотношение цемента, извести и песка в цементно-известковом растворе приведено в таблице.

Соотношение цемент/известь/песок
Марка цемента	Кладочная смесь М 50	Кладочная смесь М 75	Кладочная смесь М 100	Кладочная смесь М 150	Кладочная смесь М 200
М 300	1/0,6/8	1/0,3/4	1/0,2/3,5	1/0,1/2,5
М 400	1/0,9/8	1/0,5/5,5	1/0,4/4,5	1/0,2/3	1/0,1/2,5
М 500		1/0,8/7	1/0,5/5,5	1/0,3/4	1/0,2/3

Раствор готовится в следующей последовательности:

1. Известь-пушонка разводится до консистенции кефира, после чего процеживается.
2. Отдельно готовят сухую песчано-цементную смесь.
3. Процеженную известь добавляют в цементно-песчаную смесь и тщательно перемешивают до получения однородной массы.

Пропорции цементно-глиняного раствора

Соотношение цемента, глины и песка в цементно-глиняной кладочной смеси приведено в таблице.

Марка кладочной смеси	Цемент М 500	Цемент М 400	Цемент М 300
Соотношение цемент/глина/песок
М 300	1/0,15/2,1	1/0,07/1,8
М 200	1/0,2/3	1/0,1/2,5
М 150	1/0,3/4	1/0,2/3	1/0,1/2,5
М 100	1/0,5/5,5	1/0,4/4,5	1/0,2/3,5
М 75	1/0,8/7	1/0,5/5,5	1/0,3/4
М 50		1/0,9/8	1/0,6/6
М 25			1/1,4/10,5

Добавление глины повышает способность кладочных смесей удерживать влагу.

Малая прочность известкового раствора препятствует его широкому применению при кладочных работах. Чаще всего, известковые смеси используются при штукатурных работах. Пропорции рабочего раствора зависят, прежде всего от жирности извести и могут колебаться в пределах от 1/2 до 1/5.

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

1. Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
2. Применение качественных компонентов.
3. Тщательная подготовка материалов.
4. Соблюдение технологии производства.

Придерживаясь таких требований, можно создать качественный цемент на кирпичную кладку, который будет обладать следующими достоинствами:

1. Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
2. Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
3. Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

1. Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
2. Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
3. Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.

Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:

1. Портландцемент.
2. Известь.
3. Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

1. Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
2. Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
3. Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
4. Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Материалы с маркировкой М75 способствуют надежному связыванию разных типов кирпича и камня, обеспечивая высокую устойчивость построек к негативным воздействиям.

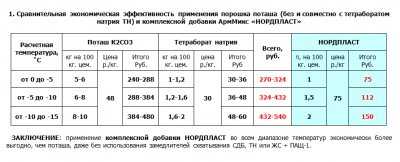

Расширение возможностей строителей благодаря антифризу для бетона

» Бетон и кирпич » Из всего объема строительных мероприятий самыми ответственными являются бетонные работы. От них зависит качество сооружений, надежность и безопасность эксплуатации жилых зданий или промышленных объектов. Климатические особенности многих регионов отличаются затяжной зимой и обилием холодных дней, сводящих к минимуму продолжительность строительного сезона.

Круглогодичное использование бетонных смесей осложнено негативными изменениями в структуре бетона в процессе его отвердения при минусовых температурах. Один из вариантов решения проблемы качественного бетонирования в зимнее время – применение антифриза для бетона.

Влияние минусовых температур на твердение бетона

При похолодании скорость бетонирования существенно снижается, а при достижении воздухом достаточно низких отрицательных температур твердение бетона просто прекращается. Это вызвано замерзанием в формируемой бетонной смеси межкристаллической воды, не вступившей в реакцию гидратации с вяжущим веществом – цементом.

По законам физики вода, перешедшая в твердое состояние (то есть заледеневшая), увеличивается в объеме почти на 10%, что приводит для бетонной смеси к следующим негативным последствиям:

• При охлаждении смеси ниже нуля градусов в период набора бетоном регламентируемой прочности, то есть до истечения срока 28 суток после заливки, возникающие внутренние напряжения разрушают внутреннюю структуру бетона. Бетон растрескивается, а само бетонное сооружение разрушается;
• При повышении температуры твердение бетона возобновляется, но нарушения структуры не исчезают. Происходит недобор прочности. При отсутствии явных признаков разрушения или растрескивания образовавшиеся внутренние микродефекты снижают прочностные характеристики бетонной конструкции, ухудшая ее несущую способность и понижая долговечность;
• В случае применения в бетонной конструкции арматурного армирования раннее замораживание провоцирует ухудшение сцепления элементов арматуры и наполнителя с камнем цементным, поскольку образующиеся ледяные корочки вокруг зерен наполнителя или стержня арматуры препятствуют образованию прочного бетонного монолита. Тем самым возникает угроза аварийного разрушения сооружения.

Противоморозные добавки – в помощь строителям

Практиковавшиеся различные варианты прогрева бетона на всех этапах его использования, начиная от подачи подогретых компонентов в бетоносмеситель и завершая утеплением свежезалитых бетонных конструкций, не всегда позволяли добиться требуемых ожидаемых результатов. Все большее значение начинают приобретать противоморозные добавки.

Они понижают температуру замерзания воды, затворяющей цемент в бетонной смеси. Это позволяет проводить бетонные работы без прогрева конструкции при минусовых температурах с достижением критической прочности бетона в кратчайшие сроки.

Применяемые антифризы-пластификаторы для бетона выполняют следующие функции:

1. Ускоряют твердение бетона;
2. Препятствуют замерзанию воды в бетонной смеси;
3. Не понижают марочную прочность бетона.

У большинства антифризов для бетона предназначение носит комплексный характер:

• Их добавляют для обеспечения морозостойкости бетона и бетонных растворов;
• Они являются компонентом, увеличивающим прочность бетона.

Разновидности антифризов для бетона

В практике зимнего строительства применяются различные пластификаторы, позволяющие работать при минус 10-15 градусов мороза. Наиболее эффективно действующими проявили себя противоморозные добавки на основе поташа (двууглекислого калия), смесей хлорида и нитрита натрия, аммиачная вода.

Технологически приготовление бетонной смеси с использованием таких добавок, как формиат натрия, требует предварительной подготовки отдозированного раствора добавки. Для других противоморозных составов достаточно их добавить в сухую смесь, что облегчает практическое применение. По аналогии с другими добавками можно изготовить антифриз для бетона своими руками, купив основные компоненты, например, поташ или аммиачную воду.

К антифризной добавке предъявляются следующие требования:

• Отсутствие летучих консистенций;
• Химическая устойчивость;
• Температура разложения должна быть ниже температуры переработки.

В ходе проведения работ по приготовлению растворов антифризов, их загрузке в бетоносмеситель, а также при хранении на складе необходимо соблюдать меры безопасности, предписанные для каждого вида пластификатора.

Это важно! Все добавки – антифризы для бетона взрывобезопасны и не горючи, однако курение на складах их хранения запрещено. Обязательны средства индивидуальной защиты – респиратор и перчатки резиновые

Состав цементного легкого раствора для кладки блоков

Для самостоятельного приготовления теплого легкого кладочного раствора марки М50 в таблице даны несколько рецептов:

Марка по плотности раствора, кг/м3	Соотношение компонентов по массе	Материалы
D1400 — 1500	1 : 0,5 : 4	Цемент : известь : песок керамзитовый
D1200 — 1300	1 : 2,8 : 1 : 0,15	Цемент : песок из отходов газобетона : известь : песок перлитовый
D1100	1 : 0,6 : 0,24	Цемент : песок кварцевый : песок перлитовый

Обратите внимание

— дозировка вяжущего, заполнителей и добавок должна производитьсяпо массе. Для улучшения пластичности раствора применяют гидрофобные или воздухововлекающие добавки в количестве до 0,2% от массы цемента.

С уменьшением плотности раствора, снижается и коэффициент теплопроводности.

При приготовлении раствора в емкость вначале загружается 50-70 % воды, заполнитель и цемент, которые перемешиваются в течение 1-2 мин. После этого состав перемешивается с остальной водой и добавками.

Зерна перлита очень хрупкие. При длительном перемешивании в бетономешалке они измельчаются, что снижает теплосберегающие свойства раствора. Не следует мешать раствор с перлитом дольше, чем это необходимо.

При кладке блок опускают на раствор сверху, избегая горизонтальной подвижки более 5 мм. Выдавившиеся излишки раствора удаляют незамедлительно, не допуская их схватывания. Рихтовку блоков можно производить покачиванием или подбивкой инструментом, исключающим механические повреждения.

Поверхности блока перед нанесением раствора рекомендуется смачивать водой.

В процессе кладочных работ необходимо предусмотреть защиту швов кладки от слишком быстрого высыхания и атмосферных воздействий — солнца, дождя, мороза.

Можно ли строить зимой – анти морозные строительные добавки и виды работ

Строить зимой, разумеется, сложнее, нежели чем летом. Сама погода не располагает, да и к тому же существует целый ряд ограничений на зимнее строительство.

Хотя в принципе строительство в холодную погоду не запрещено нормативами, прибегают к нему либо профессиональные строительные бригады, либо те, кто строит своими руками дом и хотел бы вселиться в него в кратчайшие сроки.

Из минусов зимних работ: Постоянная очистка подъездов к строящемуся дому от снега, невозможность долгого пребывания на улице, так как требуется время на обогрев, а также оборудование обогревом строящихся помещений во избежание промерзания стен, да и помощникам ведь тоже надо греться. Ну и с учетом недавних изменений по переводу часов – еще более короткий световой день.

Но как уже мы упомянули выше, строить в зимний период бывает необходимо.

Из плюсов строительства зимой: так как зимой работы меньше то дешевле обойдутся доставка и нередко цена строительных материалов. Меньше запросят шабашники, если Вы не смогли сделать что либо своими руками и прибегли к их помощи, а затвердевший из-за мороза грунт позволит проехать крупногабаритной строительной технике в любую точку участка.

Работы по строительству, которые можно сделать зимой.

Зимой можно делать кладку стен из ракушечника, кирпича, газо- и пено- и керамоблоков. А также заливать монолитные бетонные стены.

Также зимой можно производить заливку методом несъемной опалубки и штукатурить (в большинстве своем конечно внутренние стены).

Все эти работы возможны только при соблюдении некоторых условий. А именно – применение анти- или противоморозных добавок или покупка уже готовых зимних (то есть морозоустойчивых) строительных составов и смесей.

Нужны и применяются они на стройке для того чтобы обеспечить нормальное и качественное затвердевание раствора – ведь уже при нуле градусов естественное застывание раствора невозможно. Происходит это, потому что вода, которая используется в растворе замерзает, и не затворяет его. Ухудшает ситуацию тот факт, что льдинки, образовавшиеся при замерзании воды, не только не дают ему «схватится» но еще и разрушают его, что самым неблагоприятным образом сказывается на прочности возводимого дома и других конструкций.

Эту то проблему и решают с помощью подмешивания в раствор при его приготовлении (в большинстве случае прямо в процессе строительства, на площадке) анти-морозных добавок-солей, функции которых просто снизить температуру замерзания воды и ее составляющей в бетонном или другом растворе. В результате бетон и т.п. растворы успевают схватиться еще до замерзания воды.

Наиболее часто употребляемые в этом качестве противо-замерзающие соли это натрий азотноксилый, натрий хлористый, формиат натрия, поташ или углекислый калий, а также хлористый кальций.

Плюсы добавления в раствор зимой этих добавок еще и в том, что нет высолов ни на растворе, ни зачастую даже на материале который кладут на раствор. Также при их использовании нет ржавления при работах по армированию, вязке арматуры и ее заливке, но если зимой вяжете арматуру для ее последующей заливки раствором, то не используйте растворные добавки содержащие хлор – они то, как раз усиляют коррозию и последующее разрушение арматурных конструкций.

Многие не строя дом зимой только по той причине, что уверены, что нитрит натрия и поташ материалы ядовитые – да это так, но итоговые материалы, полученные с их добавлением вред здоровью жильцов «зимнего дома» не нанесут. Тем более что при соблюдении правил техники безопасности (работать с растворами в комбинезоне, очках, перчатках и сапогах, а сами материалы хранить в отдельном сухом помещении) вреда для здоровья и в ходе строительства и монтажных работ не возникает. А формиат натрия вообще не токсичен.

Сколько добавлять противо- (анти) морозных добавок в раствор – Таблица 1
Температура воздуха, С	Расход добавок, % от массы цемента в смеси
Поташ	Нитрит натрия	Формиат натрия
-5	5-6	4-6	2-3
-10	6-8	6-8	3-4
-15	8-10	8-10	4-5

Количество противоморозных добавок для добавления в бетонный раствор приведено в таблице, цифры усредненные, т.к. взяты из личного опыта и упаковок с веществами.
