Примыкание трубы к кровле - как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Дымоход и кровельный материал

Монтаж примыкания

Узлы прохода труб через крышу различают по форме, которую имеет сечение дымохода (круглое, квадратное и прямоугольное), а также по типу материала кровли. Основные правила при этом одинаковы для всех факторов.

Выводя трубу через покрытие, следует обеспечить отведение воды как стекающей по скатам, так и по стенкам данной трубы, для чего вокруг дымохода устраивают фартук. Если наружные стенки трубы изготовлены из бетона или кирпича, а сечение – квадратное или прямоугольное, фартук выполняется из комплектующих к материалу кровли.

Например, в комплекте ряда материалов имеется эластичная лента с клеящим покрытием на обратной стороне.

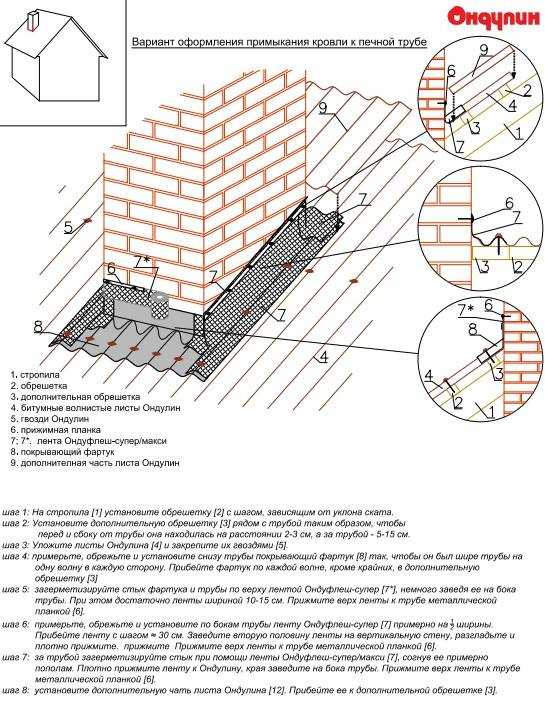

Данная лента приклеивается одним краем к кровле, другим – к трубе. Верхняя ее часть прижимается при помощи металлической изогнутой планке, которая крепится напрямую к дымоходу или к выполненной на нем заранее штробе дюбелями. Отбортовка планки покрывается кровельным герметиком, полностью исключающим проникновение под ленту воды.

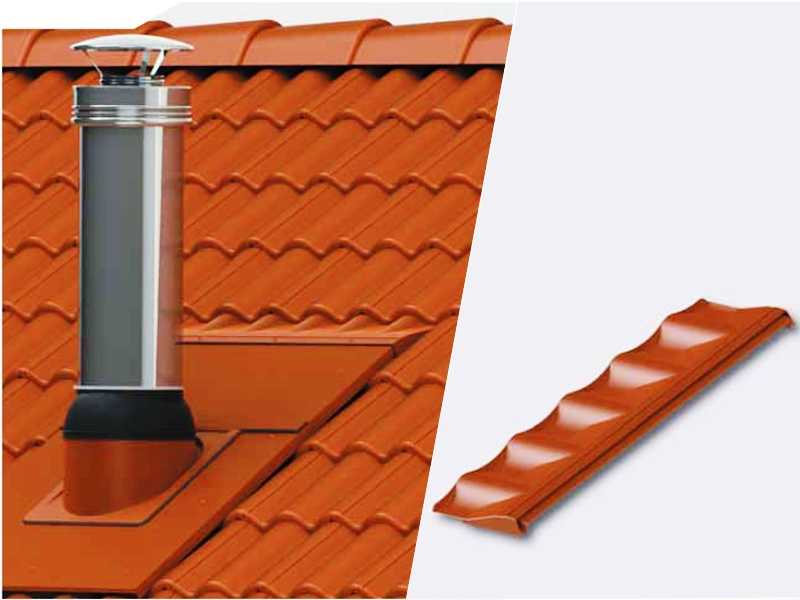

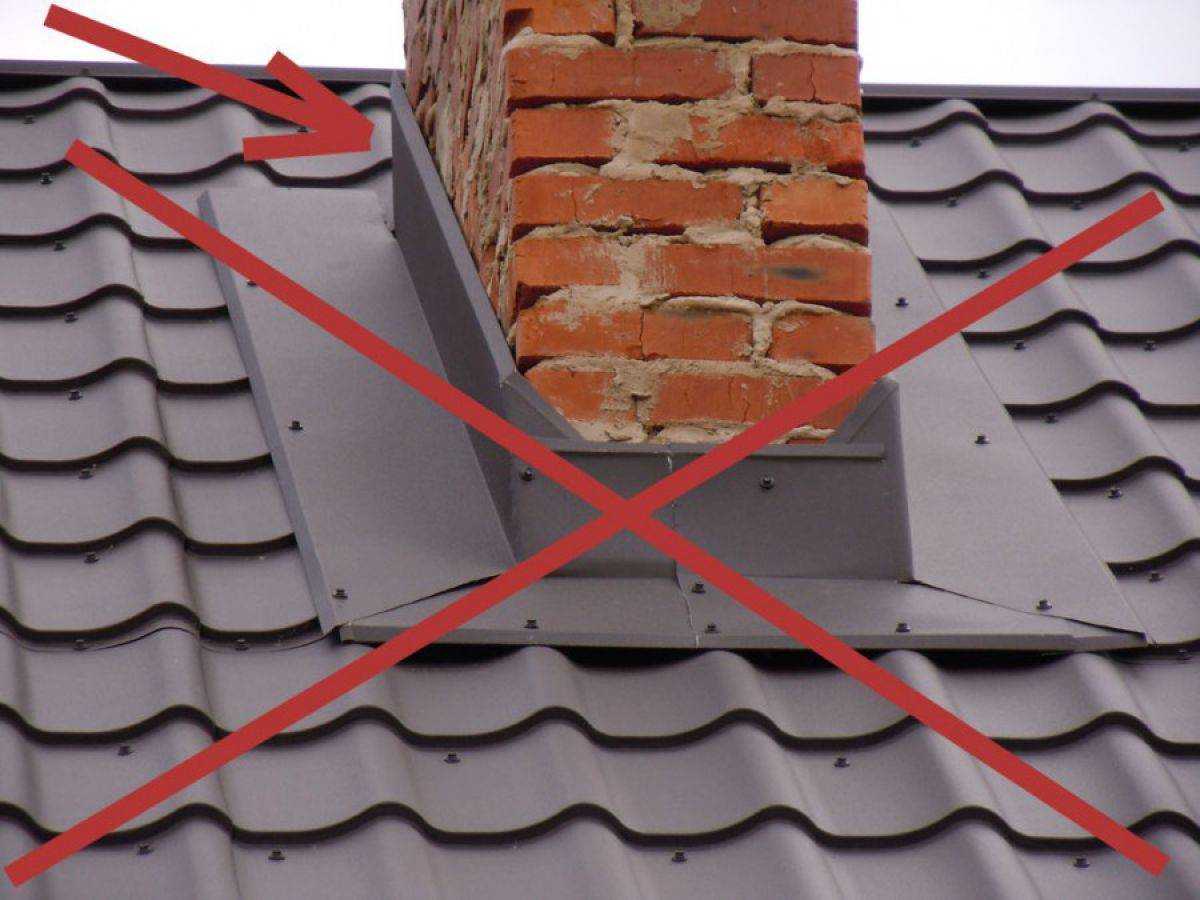

Аналогично выполняется примыкание для кровли из гибкой черепицы, отличие в том, что вместо ленты применяется ендовой ковер или рядовая черепица, заведенная на дымоход. Для металлочерепицы отличие заключается в том, что для изготовления фартука используются гладкие листы, цвет которых совпадает с цветом материала кровли.

Необходимо заметить также, что широкий дымоход препятствует проветриванию утепленной кровли. В связи с этим на скатах устанавливаются дополнительные элементы вентиляции (аэраторы, вент-черепицы и т.д.).

Современные круглые дымоходы представляют собой обычно теплоизолированные трехслойные конструкции, снабженные наружной трубой из нержавеющей стали. Их примыкание к кровле обустраивается с помощью готовых изделий, таких как проходы кровли в виде основания – стального плоского листа, который присоединяется к фартуку-колпаку, внутри которого и проходит сам дымоход.

Кровельный проход может быть также изготовлен самостоятельно и металлического плоского листа. В обоих случаях его следует жестко закрепить только к кровельной конструкции, к дымоходу жесткое крепление не допускается во избежание повреждения элементов в процессе усадки кровли и при температурных расширениях-сжатиях трубы.

В точке стыка фартука и трубы на дымоход одевается стальной хомут (юбка), иногда с термостойкой эластичной прокладкой, препятствующей проникновению осадков под фартук.

Обустройство правильного примыкания требуется как для безопасности жилища, так и для обеспечения его надежности, комфортности и долговечности. Обустраивая такое примыкание, главное – соблюдать требования СНиП и учитывать мнения специалистов по возникающим вопросам.

Помогла ли вам статья?

ДаНе очень

Устранение протечек рядом с трубой

Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

наложить битумную ленту;
установить манжеты из резины;
изготовить и установить металлический фартук.

Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

Использование битумной ленты

Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

битумную ленту;
ножницы;
щетку по металлу;
газовую горелку.

Щели заделываются путем проведения следующих мероприятий:

для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
влажной тряпкой удаляются остатки пыли и грязи;
в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты

Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).

Использование резиновой манжеты

Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:

в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.

Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.

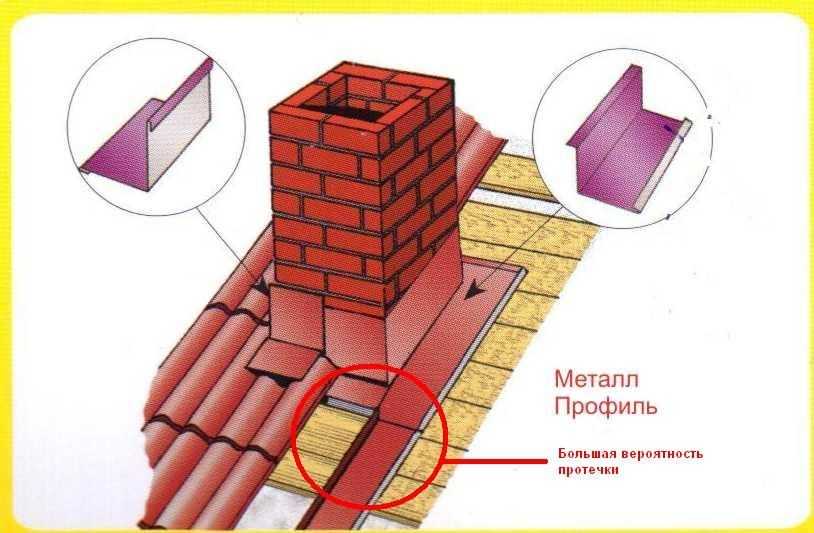

Обустройство металлического фартука

Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:

из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.

https://youtube.com/watch?v=UAwjulRrrf0

На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.

Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.

Проведение защиты для дымохода

Чаще всего протечка воды происходит из-за неправильной герметизации разделки кровли или ее отсутствия. Если разделка располагается под крышей, то протечка будет происходить с нижней части, если она находится над крышей, то протечка будет в верхней части. Чтобы это устранить, проводится гидроизоляция трубы на крыше при помощи фартуков.

Алгоритм действий по проведению гидроизоляции:

Для начала, в слое для гидроизоляции над трубой необходимо провести укладку дренажного желоба. Данный желоб предназначается для того, чтобы отводить влагу от печной трубы.
Затем нужно провести монтаж внутреннего фартука, который обеспечит качественную герметизацию мест, где происходит примыкание покрытия кровли к каналу для выхода дыма из печи (дымоход).
Дальше проводится укладка «галстука». Данный компонент, вырезается из материала для гидроизоляции и подкладывается под нижнюю кромку фартука, который является внутренним. Если кровельным покрытием является шифер или металлочерепица, то край «галстука» необходимо вывести меж нижних листов на кровлю. Затем необходимо на крыше из шифера или металлочерепицы выполнить бортик по краям. Сделать это можно помощи обыкновенных плоскогубцев. Сделанный бортик будет препятствовать растеканию воды по всей поверхности крыши.
Далее проводится укладка покрытия для кровли вокруг печной трубы.
С верхней части кровли необходимо провести монтаж внешнего декоративного фартука. Установление внешнего фартука проводится точно так же, как и внутреннего. Однако здесь происходит закрепление края к стенке печной трубы.

Фартуки для трубы и ее изоляции можно соорудить своими руками. Их также можно купить. Узлы используются для проведения дымоотводов круглого сечения через кровлю. Данные компоненты имеют название – проходы кровли. Узлы – это элемент, который состоит из листа из стали. К данному стальному основанию прикрепляется фартук, который имеет форму колпака. Внутри данного колпачка проводится дымовая труба.

Для того чтобы обеспечить нормальную тягу нужно соорудить выходы для вентиляции. Данные выходы служат защитой от климатических осадков, а также обеспечивают тягу в приборах для отопления. Закрепляться выходы должны по вертикали. Их высота должна равняться высоте дымохода. Тогда вентиляционные выходы смогут обеспечить необходимый режим сгорания топливных ресурсов.

Может быть интересно

Отделка трубы дымохода варианты и ход работ

Завершающая отделка дымоотводящего канала тесно связана с работами по изоляции кровли и проводкой трубы через нее.

Проход трубы через кровлю

Вывод трубы на крышу зависит от модификации самой трубы. Проще всего вывести круглую металлическую сэндвич-трубу. Для ее изоляции не потребуется дополнительного материала, поскольку она имеет один слой теплозащиты внутри сэндвича. Защитные фланцы можно приобрести в готовом виде. Они гибкие, что делает самостоятельную установку легкой.

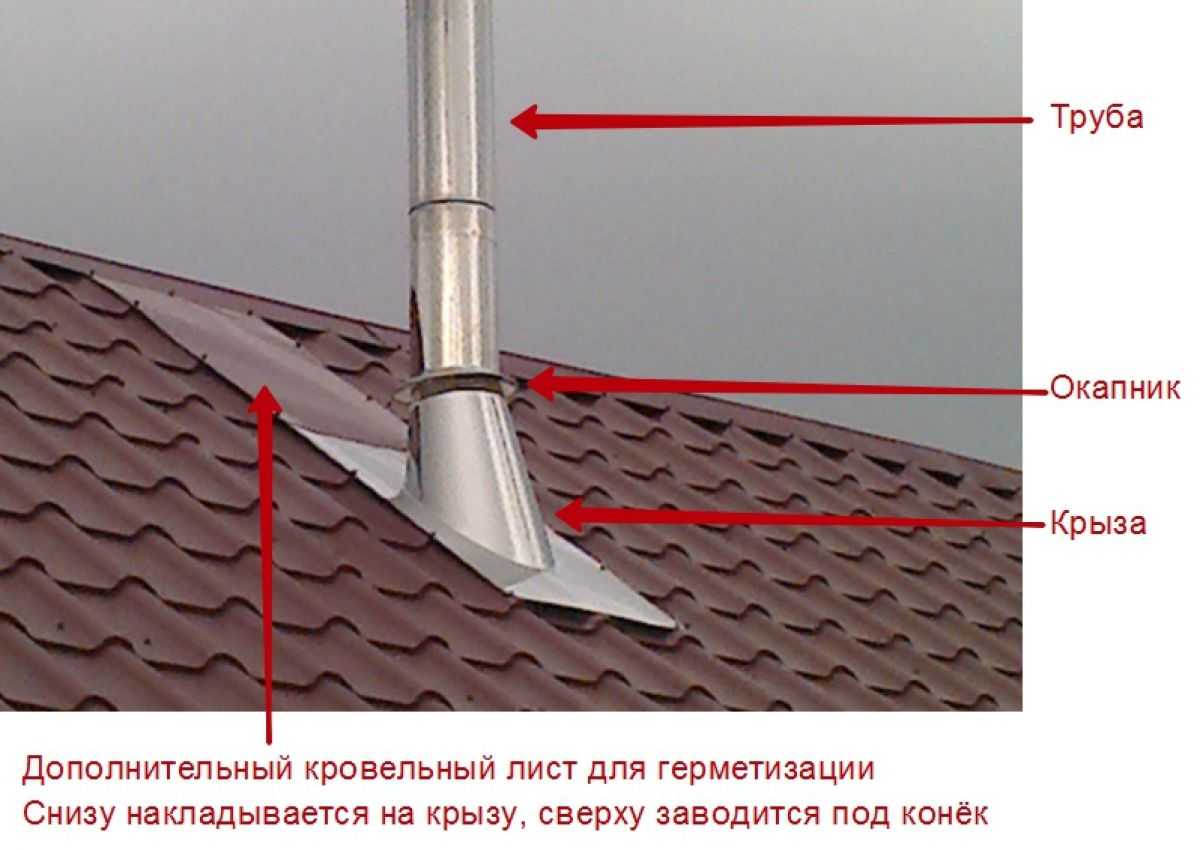

Для вывода сэндвич-дымоотвода через кровлю следует:

Прорезать отверстие под диаметр трубы. Для чего снизу наносим разметку и просверливаем контурные метки. Вырезать удобнее со стороны крыши.
Надеть на трубу внутренний защитный фланец. Установить конструкцию. Смазать фланец огнеупорным герметиком, закрепить саморезами к крыше со стороны чердака.
На уличную часть трубы надеть защитный, гибкий, конусный фланец. Предварительно в нем прорезать отверстие, которое по диаметру чуть меньше дымохода. Чтобы процесс натягивания шел лучше, фланец и трубу промазать мыльной пеной.
Промазать фланец герметиком и прикрутить крепими саморезами поверх кровли.

Несколько сложнее вывести классический дымоход через кровлю. Для его проводки потребуется приобрести или соорудит защитный короб с теплоизоляционным слоем.

Алгоритм вывода квадратной трубы через кровлю:

В крыше и кровельном пироге прорезать отверстие, на 25 см большее по всем сторонам, чем квадрат трубы.
По размеру полученного отверстия соорудить защитный короб. Как правило, для короба используют листовую оцинковку. С ней легко работать самостоятельно, оцинкованное железо отвечает требованиям норм строительства, приобрести его можно недорого. Полученный короб должен иметь вид ящика, в центре которого вставлена труба, а оставшийся объем заполнен базальтовой ватой.
Короб установить в проем. Вывести трубу.

Далее наступает самый сложный и важный этап строительства дымоотвода – отделка трубы и герметизация кровли.

Варианты облицовки

Герметизация кирпичной или оштукатуренной трубы:

Разобрать кровлю на 70 см по периметру, в нижней части снять чуть больше. Это необходимо для сооружения защитного внутреннего фартука и галстука. Галстуком называется дополнительная защитная конструкция из металла, которая выполнена в виде длинного листа с загнутыми краями.
На небольшой высоте от кровли трубу проштробить по периметру на глубину 2-3 см. Удобно это делать болгаркой.
В углубление загнать металлический пристенный профиль, конец которого опустить на крышу.
Со всех сторон профиль закрепить к кровле саморезами с защитными шайбами.
В нижней части пристенный профиль крепится на галстук. Нижняя часть галстука выводится поверх кровельного материала.
Уложить и закрепить кровельный материал.
Поверх смонтировать верхний защитно-декоративный фартук.

Облицовка профнастилом применяется для защиты как кирпичных, оштукатуренных труб, так и для украшения сэндвич-дымоотвода, если этого требует архитектурное решение дома.

Распространенным вариантом облицовки является каркас при выводе двойной сэндвич-трубы от двух автономных печей (например, печь и камин). В этом случае одна прямоугольная труба, зашитая сайдингом, выглядит презентабельнее двух железных.

Алгоритм монтажа каркасной отделки трубы дымохода:

Вокруг трубы смонтировать каркас из металлопрофиля. Размер каркаса совпадает с отверстием, которое проделано для вывода трубы через крышу.
Между трубой и каркасом установить прямоугольники минеральной огнеупорной ваты.
Зашить каркас профнастилом со всех сторон при помощи специальных саморезов с защитными пресс-шайбами.

Выбор дымохода

Для твердотопливного котла выбирают традиционные кирпичные трубы, причем не только по финансовым соображениям, как самые бюджетные. Основная причина такого выбора – стойкость к возгораниям: кирпичная труба не боится возгорания сажи с кратковременным повышением температуры в трубе до тысячи градусов. Тонкостенный стальной дымоход при работе с твердотопливным котлом (кроме пиролизного) неприменим – сталь трубы быстро прогорает. Но кирпичные трубы долго служат только при отсутствии в них конденсата, который способствует выделению из дымовых газов крайне агрессивных для кирпича соединений, серной кислоты и других. В «мокрых» условиях кирпичные трубы долго не живут. Конденсат образуется при эксплуатации котлов с угольным топливом, но во много раз сильнее – при работе газовых котлов.

Все дымоходы, по техническим характеристикам пригодные для эксплуатации с образованием конденсата (имеющие конденсатосборники и конденсатоотводчики), могут применятся и для сухих условий работы – для твердотопливных котлов. Обратный вариант исключен.

Если планируется переход с твердотопливного котла на газовый, то кирпичные дымоходы оснащают гильзами из керамики или нержавейки. Практичнее выполнять гильзование при постройке трубы, вместе с кладкой стенок. По стоимости – кирпичная труба, оборудованная керамическим или нержавеющим вкладышем-гильзой, обходится значительно экономичнее готового дымохода заводского изготовления любой конструкции. По сроку службы – керамические вкладыши намного долговечнее стальных, но и дороже.

Дымоход из нержавеющей стали предпочтителен, если отопление частного дома реконструируется – на переход к отопительной системе с установкой котла, в случае, когда в конструкциях дома невозможно устройство канала для установки кирпичной дымоходной трубы.

Современные модели котлов, работающие по принципу пиролиза или сверхдлительного горения, а также жидкотопливные котлы и работающие на видах топлива: уголь бурый и антрацит, торфяные и биобрикеты, различное биотопливо в гранулах, пеллеты – требуют современного подхода к дымоотводу. Применяют коаксильные и керамические дымоходы. В этих случаях практичнее приобретать готовые комплекты заводского изготовления, и собирать их на месте, согласно рекомендациям производителя.

Если в системе отопления частного дома не один котел, а два или больше, работающие на разном топливе и по разным типам горения, и эти котлы подключаются к общей дымоотводящей трубе, то дымоход должен назначаться, конечно, исходя из самых жестких условий работы.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги. Кровельный дефлектор

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Устранение течи трубы на крыше

Прежде чем ответить на вопрос, чем и как устранить течь на крыше возле трубы, необходимо определиться, из какого материала она сделана

Это очень важно. Именно это является отправной точкой в проведении ремонтных работ

Дымоходный канал может быть смонтирован из следующих материалов:

кирпича;
металла;
асбеста.

Устраняя течь, нужно придерживаться определенной последовательности действий, которая для каждого материала изготовления дымохода, может значительно отличаться. Поэтому следует рассмотреть технологию устранения подобных дефектов для каждого вида труб детально.

Устранение течи дымохода из кирпича

Если течет труба на крыше, изготовленная из красного кирпича, то для устранения имеющейся проблемы потребуются следующие материалы и инструменты:

цемент марки M 400 или M 500;
песок, лучше речной или морской, но подойдет и карьерный;
вода;
мастерок.

Как заделать щель между трубой и крышей, имея все вышеперечисленное? Нужно придерживаться следующей последовательности действий:

из подготовленных материалов изготавливается цементный раствор, путем смешивания 3-4 частей песка и одной цемента;
обнаруженное место протечки тщательно очищается от грязи и остатков разрушенного кирпича;
подготовленная смесь наносится с помощью мастерка на поврежденные участки.

Устранение течи дымохода из металла

Если протекает металлическая печная труба, то для исправления сложившейся ситуации потребуются:

специальные хомуты с резиновой прокладкой, которые можно закрепить на трубе в месте возникновения щели. Диаметр хомута должен быть равен примерно толщине трубы. Его ширина должны быть чуть больше размеров трещины;
кроме того, маленькие трещины можно ликвидировать с помощью холодной сварки, инструкцию по применению которой, можно найти на упаковке.

Устранение течи дымохода из асбеста

Если вода стекает по трубе из асбеста, то ликвидировать течь можно, выполнив ряд следующих действий:

первым делом требуется запастись хлопчатобумажной тканью и краской «Железный сурик». Купить такие материалы можно в любом строительном магазине;
далее печную трубу, а именно поврежденный участок, следует зачистить от грязи и пыли;
краска наносится толстым слоем;
поверх нее плотно обматывается ткань;
далее повторно наносится лакокрасочный материал.

Как обнаружить место потери тепла

Нам потребуется измерить температуру отходящих газов на уровне верхней задвижки. Если нет специального термометра, можно измерить старым проверенным способом(так сказать дедовским).

Возьмите тонкую сухую лучину, просуньте ее в отверстие задвижки(предварительно выньте задвижку). Протопите печь, выньте лучину и почистите ее от сажи.

При температуре меньше 150º лучина не изменит цвет, а при 200º она станет желтой, как корка белого хлеба. А если лучинка приобрела цвет корки ржаного хлеба — 250º. Если температура ниже чем 200º, причину ищите в печи. Надо тщательно приглядеться к ней — особенности устройства, как и чем вы топите.

Печка

Сырые дрова не создают необходимой температуры, горят плохо, испаряют большое количество влаги. А вот просушенные дрова, возможно смогут решить вашу проблему. Необходима правильная загрузка топки. Конечно не стоит злоупотреблять загрузкой печки дровами.

Большой слой дров или угля может препятствовать прохождению воздуха из поддувала, что также приводит к появлению конденсата. При кладке печи строители могли заложить слишком большой колосник, поэтому он не перекрывается дровами полностью.

И холодный воздух, минуя зону горения, попадает в дымоход. От этого понижается температура исходящего газа. Можно просто часть колосниковой решетки закрыть железом или кирпичом. Также необходимо внимательно осмотреть печь, боров и трубу, на наличие щелей.

Если щели обнаружите, замажьте их глиной. Если причина образования конденсата не обнаружена в печке, значит она кроется в дымоходе. Дымоходы бывают очень длинными (6 метров) или слишком узкими. Такую серьезную переделку не стоит затевать самому, поручите это дело специалистам.

Чердак

Боров (часть дымохода расположенная горизонтально, ведущая от печки) кладется кирпичом, положенным плашмя. Обычно высота хода составляет три ряда, а сверху и снизу перекрывается еще не меньше чем двумя рядами кирпича.

Если вы обнаружите, что ваш боров сделан кирпичом на ребро, обложите его еще одним слоем кирпича, или сделайте новый. По норме просвет трубы должен быть таким же как и просвет в дымоходе.

При не регулярной топке, на трубу рекомендуется надеть колпак, который будет защищать трубу от попадания дождя и снега. Вот и вы теперь знаете почему может образовываться конденсат в дымоходах. Возможно эта статья поможет вам избавить ваш дымоход от конденсата и в вашем доме всегда будет тепло и уютно.

Посмотри видео: Конденсат в дымоходе.

Источник

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

Приобрести трубу, если нет в наличии, и огнезащитный материал.
Крепежные материалы.
Инструмент:
- Строительный уровень.
- Сварочный аппарат – в том случае, если трубу придется стыковать.
- Шуруповерт.
- Молоток.
- Лобзик и болгарку.
- Деревянный брус.
- Отделочный материал.
Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)
