Расчёт односкатной крыши

Расчеты

Такие параметры, как высота конька крыши и угол наклона ее ската, связаны непосредственной зависимостью. Помимо этого, выбранный кровельный материал также оказывает влияние на угол наклона кровли. К примеру, мягкую черепицу можно укладывать на кровлю, имеющую наклон 11–90 градусов. Керамическая черепица требует ограничения уклона до 60 градусов.

Необходимо также учитывать и эстетическую составляющую, поэтому следует предусмотреть соответствие высоты конька крыши высоте здания. Дело в том, что чрезмерно плоская либо слишком высокая кровля может отрицательно повлиять на внешний вид сооружения. Учитывая имеющиеся климатические условия, наиболее оптимальным вариантом принято считать угол наклона кровли, который составляет 35–45 градусов. Кровля, имеющая более плоскую конструкцию, будет подвержена повышенным нагрузкам из-за выпадающих осадков.

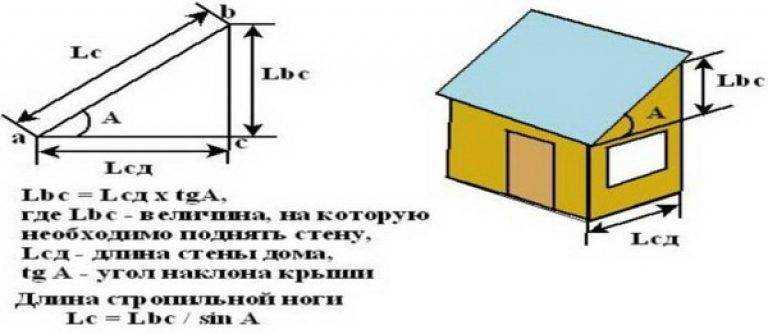

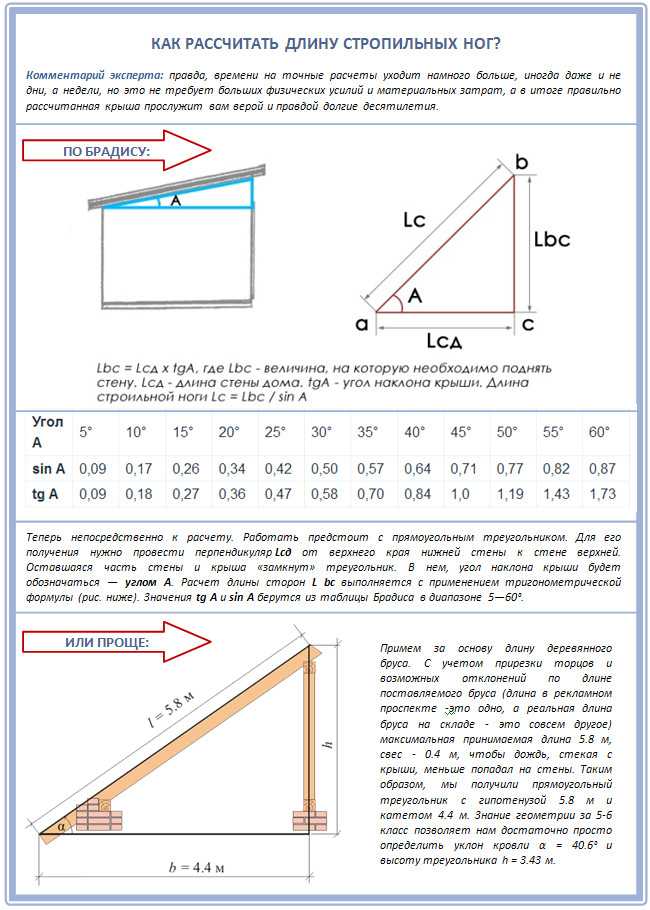

Если принять высоту конька за один из катетов прямоугольного треугольника, то в качестве другого катета будет половина ширины здания. Соответственно, длина ската будет считаться гипотенузой. В соответствии с тригонометрической формулой, длина катета в таком треугольнике будет равна длине второго катета, умноженного на значение тангенса угла в основании. К примеру, возьмем ширину здания в 6 м при угле наклона ската кровли в 40 градусов. Обращаясь к тригонометрической таблице Брадиса, определяем тангенс угла в 40 градусов. Он будет равен 0,83. Получается, что половину ширины дома – 3 метра нужно умножить на 0,83. В результате получаем высоту конька крыши такого здания, которая будет составлять 2,49 м.

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений
. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность
. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком.
Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Полный расчет кровли

Начнем рассчитывать материал для кровли.

Например, мы покрываем дом металлочерепицей и хотим узнать, сколько листов нам придется закупить. Для некоторых материалов (шифер, металлочерепица) нужно считать две ширины:

1. Эффективная – это ширина, которую покрывает один лист.
2. Реальная – это ширина между краями листа.

Помните, что ширина эффективная всегда меньше ширины реальной, так как листы идут внахлест. Например, для металлочерепицы размеры следующие:

Для большей надежности устанавливаем стропила на расстоянии меньше максимума, с учетом полного деления метража крыши

1. Реальная – 1180 мм.
2. Эффективная – 1100 мм.

Затем вычисляем длину крыши, покрываемую кровельным материалом (по коньку или карнизу), и делим на 1,1 м. Например, если длина 6 м, то у нас получится:

6 м / 1,1 м = 5,45 листов ~ 6 листов.

Округляем и получаем, что для заполнения одного ряда по всей длине крыши необходимо уложить 6 листов.

Затем считаем, сколько листов необходимо на укладку вертикального ряда от карниза до конька. Этот параметр считается в 3 этапа.

1. Считают расстояние от карниза до конька.
2.  Высчитывают свес карниза.
3. Определяют значение нахлеста (не более 15 см).

Например: Первый параметр равен 4 м, второй – 0,3 м. Получаем общее расстояние – 4,3 м.

Если длина листа – 1 м, то, вычитая 15 см, получим 85 см (эффективная длина).

Разделим общую длину на 85 см и получим 4,3 м / 0,85 м = 5,05 листа. Округляем до 6 для запаса. После этого перемножаем полученные данные.

Итог наших расчетов – 36 листов.

Расчет гидро- и пароизоляции

Для этого расчета нужно знать площадь крыши. Например, для двускатной крыши с длиной ската – 5 метров, а шириной – 4 метра площадь составит

5м * 4м * 2 ската = 40 м2

Затем умножим эту цифру на 15% (на нахлест) и получим

40 м2 + (40 м2 * 15 / 100) = 46 м2.

Больше полезных советов и лайфхаков для всех сфер жизни ищите на сайте https://berezniki.su

Выполнение расчета стропильной системы

Расчет стропильной системы.

Определение количества пиломатериала, необходимого для сооружения крыши, выполняют в таком порядке:

1. Мауэрлаты укладывают по периметру кирпичного дома, поэтому расчет пиломатериала в данном случае сводится к вычислению периметра здания. Для мауэрлатов используют качественные бревна или брус минимальной толщиной 100 мм.
2. Чтобы рассчитать пиломатериал для стропил, необходимо определить их длину. Для примера возьмем двускатную крышу высотой 4 метра для дома размером 8 на 10 метров. Стропила устанавливаются поперек 10-метровой стороны. Используя теорему Пифагора, производят расчет:

• а = √(в2 + (с/2)2), где;
• а – длина стропила;
• в – высота крыши;
• с – ширина здания + выпуски под карнизы по 0,5 м;
• а = √(42 + (9/2)2) = 6,02 м.

1. Сечение стропильного бруса вычисляют, опираясь на множество факторов. Для простых конструкций используют рекомендательные таблицы. Например, при длине стропил 6 м и шаге 0,6 м их сечение должно быть не менее 50 на 200 мм, при шаге 1,1 м – 100 на 200 мм, а при шаге 1,75 м – 100 на 250 мм.
2. Далее определяют общее количество бруса для стропил. Например, если будет использоваться брус сечением 50 на 200 мм, то при длине крыши 10 м необходимо 17 пар стропил (10 / 0,6 = 16, 66), что при длине одной стропильной ноги 6,02 составит:

17 х 2 х 6,02 = 205 м

При шаге 1,1 м необходимо 9 пар брусьев, или:

9 х 2 х 6,02 = 109 м

Стропила являются основными несущими элементами конструкции, испытывающими значительные нагрузки, поэтому для них следует приобретать качественный пиломатериал из хвойных пород с минимальным количеством сучков, без трещин.

Кроме стропил, производят расчет пиломатериала для контробрешетки (в случае устройства гидроизоляции). Она укрепляется на стропилах для создания зазора между обрешеткой и гидроизоляционной мембраной. Для устройства контробрешетки используют бруски толщиной 2-5 см, общий метраж которых соответствует общей длине необходимого стропильного бруса.
Количество пиломатериала для обрешетки зависит от выбора кровельного материала. Например, для битумной черепицы или оцинкованных стальных листов устраивают сплошную обрешетку, для полимерной и керамической черепицы – частую, а для металлочерепицы и ондулина – редкую. Для сплошной обрешетки используют доски, а для обрешетки с определенным шагом – бруски толщиной не менее 5 см

К определению величины шага следует подходить с особым вниманием. Слишком большое расстояние может привести к деформации кровельного покрытия, а слишком маленькое – к необоснованному увеличению общей массы конструкции.
Кроме указанных элементов, в конструкции крыш используют стойки из бруса толщиной 100-150 мм для укрепления конструкции, затяжки, кобылки, подшивочные и лобовые доски.

Зная, как рассчитать пиломатериал, можно самостоятельно определить его примерное количество. Для полного расчета следует обратиться к квалифицированным специалистам, которые учтут все нюансы и особенности конкретного здания.

С чего начать вычисления?

Количество необходимого пиломатериала напрямую зависит от нескольких факторов. Производя расчет, необходимо учитывать:

• площадь сооружения, покрываемого крышей;
• тип кровли;
• материал покрытия;
• климатические условия;
• размер и сечение деревянных балок;
• приблизительный вес всей конструкции.

Проще всего самостоятельно выполнить расчет для сравнительно простых крыш, одно- и двускатных.

Полный расчет материалов для крыши.

Шатровые, вальмовые или ломаные конструкции кровли более сложные и требуют наличия определенных знаний для качественного расчета необходимых материалов. Количество скатов в каждом конкретном случае будет зависеть от формы дома и личных предпочтений хозяев. Определение количества пиломатериала в значительной мере зависит именно от этого показателя. Каркасом для крыши является стропильная система.

Оно должна без проблем выдерживать сильные порывы ветра, значительную толщину снегового покрова и другое воздействие, сохраняя саму крышу в рабочем состоянии. Стропильная система представляет собой конструкцию, сооружаемую из бруса с различным сечением, досок, бревен, других материалов и крепежей. Основными элементами, которые будут рассчитываться, являются мауэрлаты, стропила, обрешетка и контробрешетка. Расчет максимальной нагрузки на 1 м стропил выполняется с использованием специальных таблиц.

Общие сведения по результатам расчетов

• Угол наклона крыши
  — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.

• Площадь поверхности крыши
  — Общая площадь всей поверхности кровли, с учетом длины свеса.
• Примерный вес кровельного материала
  — Вес выбранного кровельного материала на всю площадь крыши.
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  — Длина каждого стропила от конька до основания ската
• Минимальное сечение стропил
  — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  — Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки
  — Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Методика расчета для различных конструкций дома

Перед началом строительства необходимо составить смету на материалы, использующиеся для возведения крыши и фундамента.

Процесс теплоизоляции снаружи и внутри здания так же весьма важен в каркасном строительстве. Исключение – постройка домов по так называемой «канадской» технологии, предусматривающая возведение из готовых панелей.

Теплоизоляция каркасного строения будет стоить до 20 процентов от всего строительства дома (если отсутствует утеплитель, монтированный еще на заводе, при его наличии – до 10 процентов).

Подсчет того, сколько нужно приобрести пиломатериала на каркасный дом, важен для крыши даже более, чем для стен. К примеру, балки, используемые для постройки чердака, в некоторых случаях могут стоить чуть не половину стоимости всего здания.

Как рассчитать необходимый пиломатериал на каркасный дом мы разобрали выше, так что требуется уделить большее внимание крыше

Информация по назначению калькулятора

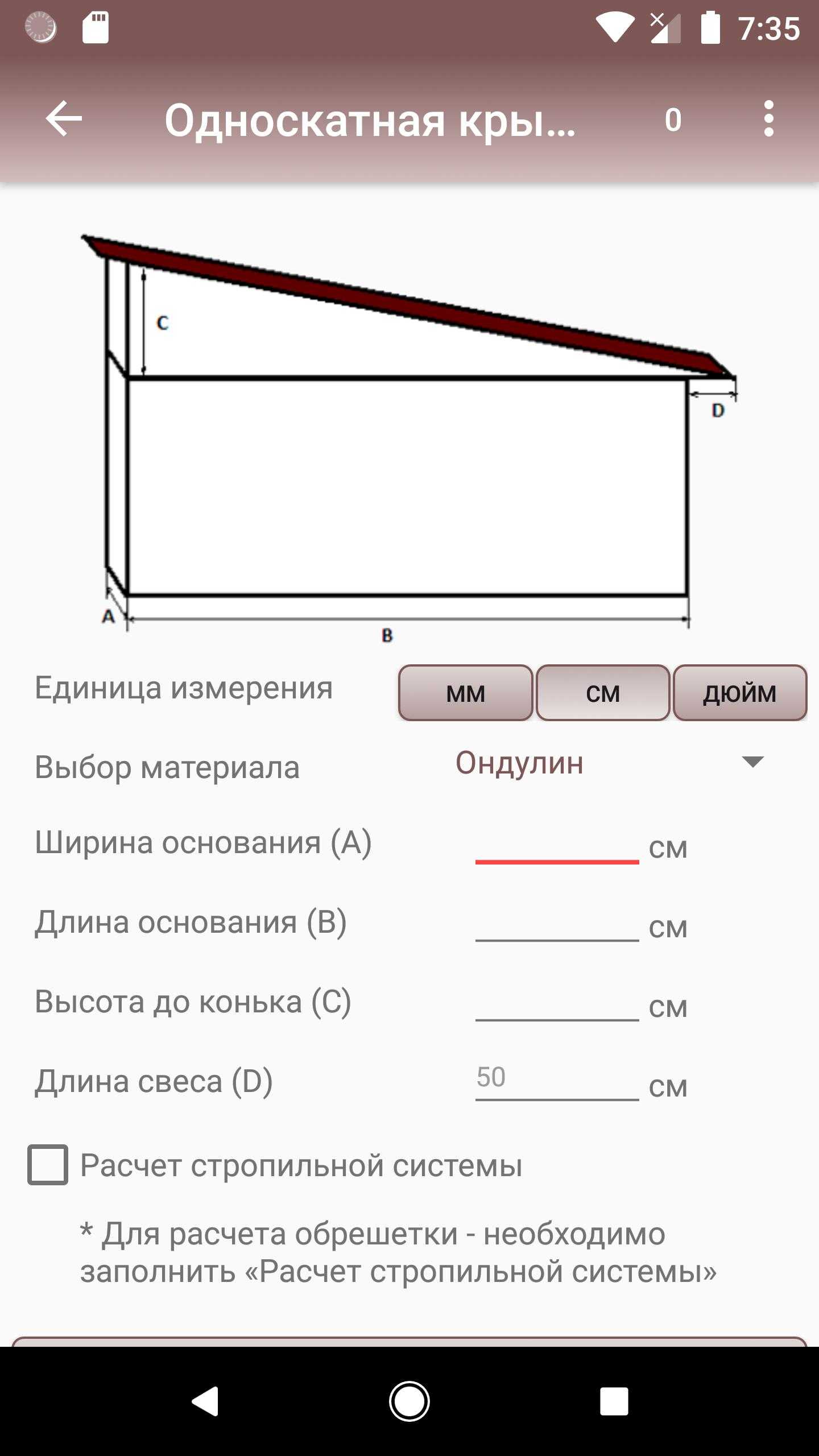

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера
стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные
кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица,
ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам. К расчету прилагаются чертежи в разных проекциях, и чертеж стропила с размерами нижнего запила.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

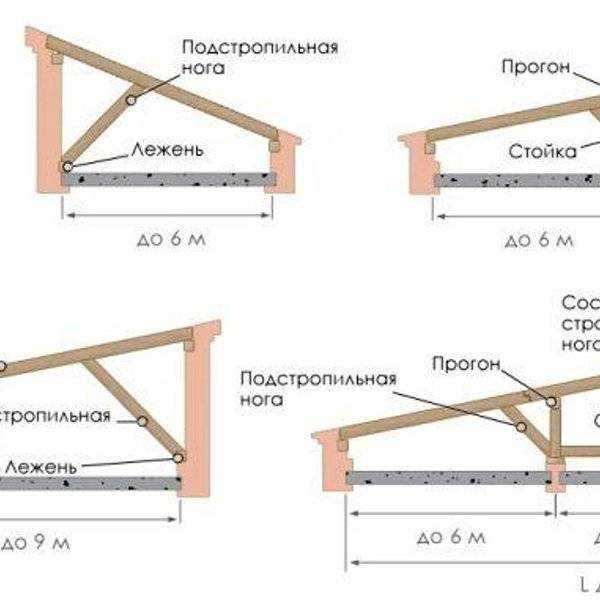

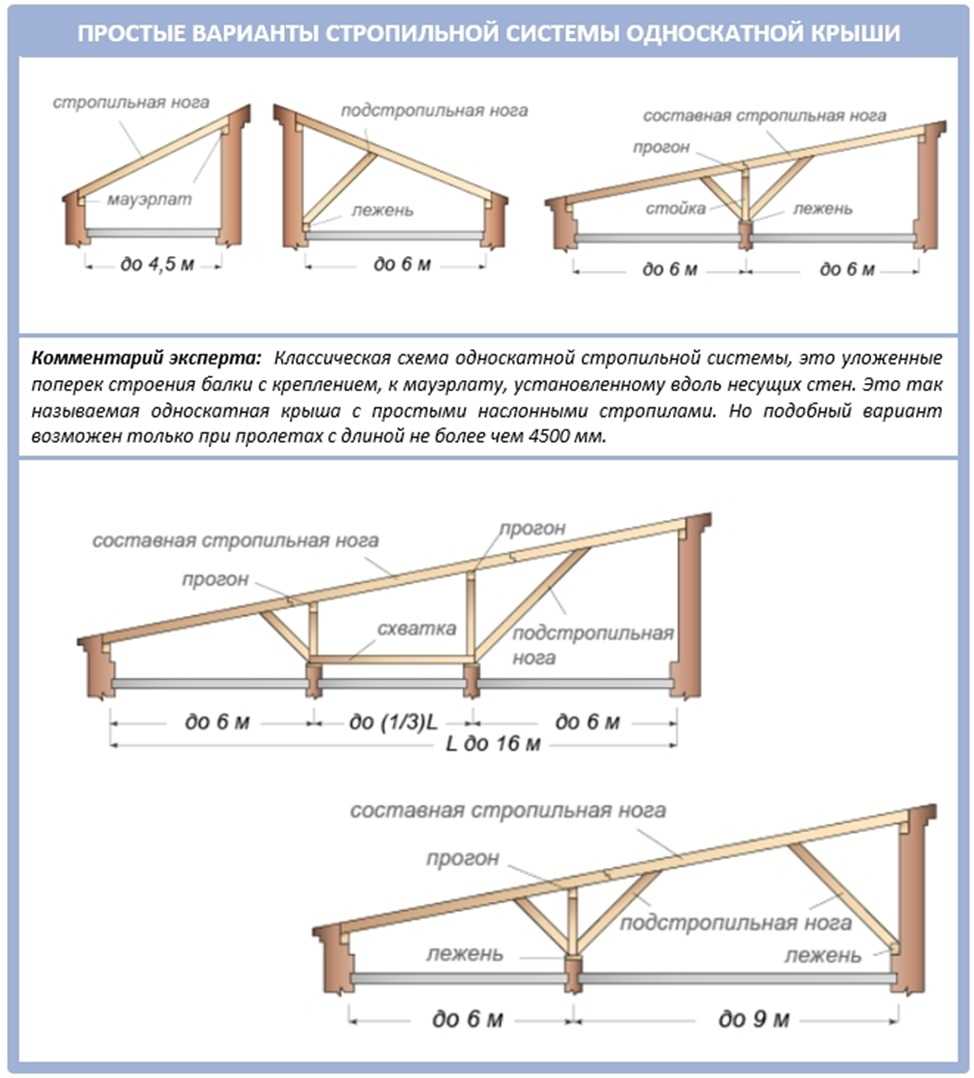

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане
расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном
применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и
бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных
материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего
применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и
своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
• П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
• П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
• К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Д лина стропил — Длина каждого стропила от конька до основания ската
• М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
• К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Расчет леса при возведении крыши

Стропила — это основные несущие элементы конструкции кровли, на которые воздействует основная нагрузка

Сначала рассчитываем длину мауэрлата (сечение от 100х100 мм до 250х250 мм). Для этого измеряем периметр верхнего бруса или обвязки, это и будет искомая величина. Вес высчитывают по формуле: m=rV, где r – плотность дерева, V – общий объем мауэрлата. Объем рассчитывают по формуле: V=SL, где S – сечение бруса, L – длина бруса (в данном случае периметр).

Для расчета сечения стропил важно знать многие параметры. Например, качество материала, вес кровли и самих стропил, тип крыши, уклон скатов, климат на местности и так далее

Для облегчения расчетов служит рекомендательная таблица, в которой приводится зависимость между сечением и длиной стропил для некоторых типов кровли.

После установки стропил на гидроизоляцию укладывают контробрешетку (для циркуляции воздуха и стока конденсата). Она бывает или сплошная, или с определенным шагом, который зависит от материала кровли и угла наклона. Полный шаг необходимо посчитать внимательно, во избежание деформации или обрушения крыши. Тип шага для разных материалов можно посмотреть в таблице.

Расчет стропильной системы

Материалы для кровли крыши

Чтобы посчитать, в каком количестве материалов нуждается кровля, производят калькуляцию в такой последовательности:

1. Сначала кладут мауэрлаты по периметру здания, поскольку это самый главный элемент. Для этого необходимо знать длину всех сторон дома, поскольку данный элемент закрепляется на них. Для этих целей выбирают брусья или бревна толщиной от 10 см. Для домов из бруса или бревен он не нужен, поскольку в качестве мауэрлатов выступает верхний ряд кладки или обвязка. В кирпичных домах сначала укладывают гидроизоляцию, а поверх нее мауэрлаты. Чтобы рассчитать вес этого элемента с сечением бруса от 10х10 до 25х25 см, используют формулу m=rV, где:
   • r – плотность дерева;
   • V – общий объем мауэрлата.
2. Объем определяют по формуле V=SL, где:
   1. S – сечение бруса;
   2. L – длина бруса.
3. Перед калькуляцией стропил определяют их высоту. Например, для двухскатной крыши высотой 4 м и прямоугольной формой дома со сторонами 8 и 10 м, стропила устанавливают поперек 10 м стороны. Обычно выбирают хвойные породы, поскольку они меньше других боятся влаги. Расчет производят на калькуляторе, согласно теореме Пифагора: а = √(в2 + (с/2)2), где;
   • а – длина стропила;
   • в – высота крыши;
   • с – ширина здания и выпуски под карнизы по 0,5 м;
   • а = √(42 + (9/2)2) = 6,02 м.
4. Сечение стропильного бруса может быть различное. Для этих целей специалисты используют таблицы. Для выбранного примера минимальное сечение должно быть 5х20 см, если длина древесины 6 м, а шаг 60 см. Для расчета шага следует знать полную нагрузку. Основной считается вес всей конструкции, а второстепенной – осадки, вес кровельщиков, ветер и пр.
5. Если используется брус с сечением 5х20 см, то его необходимо поставить 17 пар. Таким образом, общая его длина составляет 205 м, если длина одной пары стропил 6 м. Этот элемент является основой всей конструкции, поэтому его следует тщательно высчитывать. Материал должен быть высокого качества, без трещин, желательно полное отсутствие сучков или их минимальное количество.
6. Контробрешетка фиксируется к стропилам, чтобы создать воздушное пространство между обрешеткой и гидроизоляцией. Для этих целей применяют бруски толщиной 20-50 мм. Метраж материалов рассчитывается относительно общей длины стропильного бруса.
7. Количество обрешетки зависит от материала покрытия. Если планируется использовать битумную черепицу или профильные листы, то кладут сплошную обрешетку. Для глиняной черепицы следует устанавливать дощечки часто. Если данный элемент кладут плотно, то применяют доски. Для частичной обрешетки используют брусья толщиной от 50 мм.
8. Также используются стойки из бруса толщиной 10-15 см. Они придают конструкции дополнительные жесткость и прочность.

Для каждого региона существуют таблицы, в которых указаны рекомендованные размеры для каждого элемента. В них учитывается среднегодовые осадки, сила ветра в разное время года и другие параметры.

Возведение крыши: расчет материалов и полезные советы

При постройке нового дома у многих обывателей возникает вопрос о расходе пиломатериала на крышу. И это далеко не праздный вопрос. Ведь каждый материал стоит недешево, и если купить леса больше, чем нужно, то и деньги уйдут и материал останется. А если меньше, то уйдет время на поиски и покупку точно таких же материалов. В конечном итоге все зависит от конструкции крыши. А сама конструкция зависит от таких величин, как:

• вид крыши;
• площадь и периметр дома;
• утепленная крыша или нет;
• мансардная или нет;
• материал покрытия кровли;
• условия климатической зоны.

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров.

Как известно, при строительстве всегда выполняется предварительный расчет пиломатериала, который связан с самыми различными параметрами. Например, такие параметры, как прочность (материал и каркас) конструкции, ее устойчивость к климату. Если мы построим дом и крышу, не рассчитав заранее прочности всей конструкции или устойчивости ее к ветрам и снегу, то «недалеко и до беды». Мы расскажем о расчете крыши и отдельных элементов. В предварительный расчет надо обязательно принимать и толщину утеплительных материалов, обрешетку над потолком, так как слой утеплителя и обрешетку необходимо прикрыть или фанерой, или другим материалом, который тоже нужно закупить.

Стропила

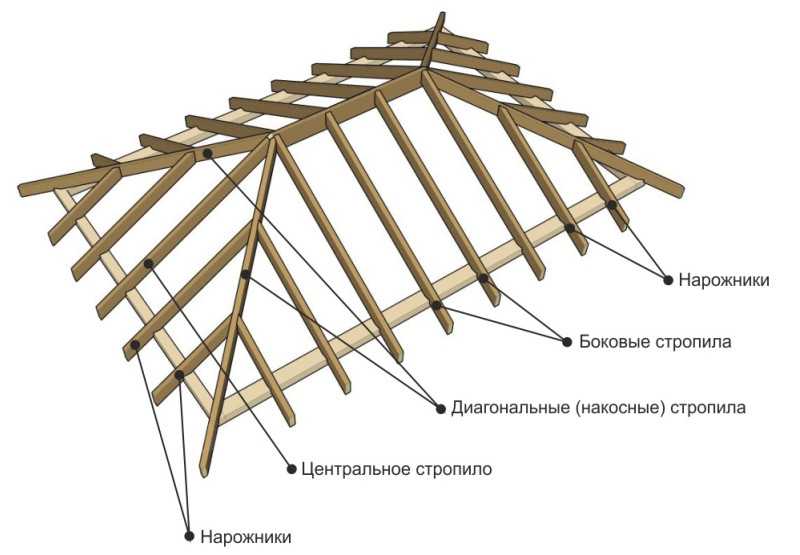

Расчет стропильной системы вальмовой крыши – ключевой этап проектирования. Его результат определяет основные характеристики конструкции, ее долговечность способность противостоять эксплуатационным нагрузкам. Также он позволяет определить необходимый расход материала для монтажа. Легко и быстро выполнить нужные вычисления поможет онлайн-калькулятор стропил вальмовой крыши.

Длина

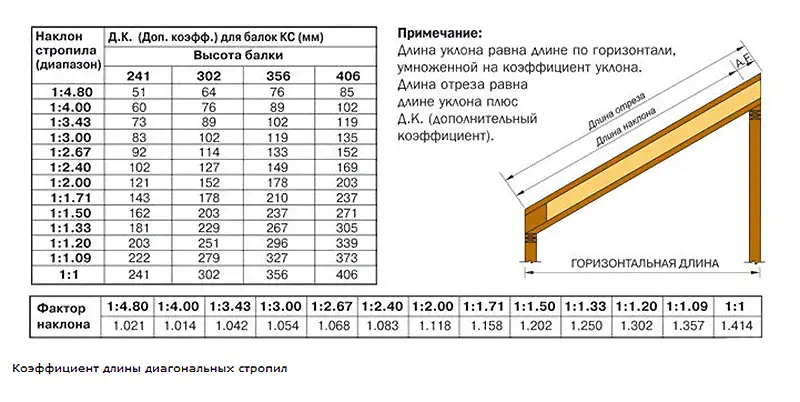

При определении расчетных параметров стропил вычисляется длина опорных элементов. Она необходима для определения размеров конструкции и расхода пиломатериала. Вычисление производится исходя из введенных основных размеров. Система выдает длину всех видов стропильных элементов – боковых, центральных, диагональных.

Количество

Для определения числа опор кровельной конструкции потребуется дополнительно задать шаг их установки. Онлайн-калькулятор расчета стропильной системы вальмовой крыши выдает количество всех стропильных ног.

Устройство стропил вальмовой крышиФото из открытых источников с изменениями ecostroyhouse.ru

Расчет шага брусьев

Для расчета шага предварительно выполняется расчет полной нагрузки (основной и второстепенной) на кровлю.

Основная нагрузка – это вес элементов конструкции и вес материалов кровли. Второстепенная нагрузка – это снег, дождь, ремонтники, сила ветра и т. д. Расчет производится так.

1. По специальным таблицам находим предельно допустимую нагрузку на один погонный м бруса.
2. Производим расчет метража (с запасом по прочности).
3. Учитывая длину одного стропила, необходимо посчитать их количество.
4. Просчитываем количество пар стропил, распределяемых по всей длине.

Для расчета всех видов нагрузок (основных и второстепенных) обязательно пользуйтесь калькулятором во избежание ошибок. В интернете есть много разных калькуляторов по расчету различных характеристик крыши, которые помогут снизить количество ошибок до минимума. Ниже мы приведем несколько примеров конкретного расчета того или иного параметра крыши в зависимости от материала. Например, мы посчитали длину и вес мауэрлата, знаем площадь дома и высоту крыши, длина всей крыши 4,5 метра, а уклон составляет 30°.

Материал для обрешетки так же как и для стропильных ног следует выбирать хвойных пород

Например, мы определили по таблице, что полная нагрузка на крышу (с учетом снега и ветра и веса материалов) составит 2400 кг/м, а нагрузка на 1 погонный м пиломатериала составляет 100 кг/м. С учетом этих данных можно посчитать метраж стропил:

2400 кг/м / 100 кг/м = 24 м.

Если длина одного стропила – 3 метра, можно высчитать их количество:

24 м / 3 м = 8 штук.

Количество пар высчитывается еще проще:

8 / 4 = 4 пары стропил

Шаг (максимальный) – высчитывают исходя из длины крыши и количества пар:

4,5 м / (4 пары – 1) = 1,5 м.

Для большей надежности устанавливаем стропила на расстоянии меньше максимума, с учетом полного деления метража крыши.

Например:

4,5 / 5 = 0,9 м = 90 см.

С чего начать вычисления?

Количество необходимого пиломатериала напрямую зависит от нескольких факторов. Производя расчет, необходимо учитывать:

• площадь сооружения, покрываемого крышей;
• тип кровли;
• материал покрытия;
• климатические условия;
• размер и сечение деревянных балок;
• приблизительный вес всей конструкции.

Проще всего самостоятельно выполнить расчет для сравнительно простых крыш, одно- и двускатных. Полный расчет материалов для крыши.

Шатровые, вальмовые или ломаные конструкции кровли более сложные и требуют наличия определенных знаний для качественного расчета необходимых материалов. Количество скатов в каждом конкретном случае будет зависеть от формы дома и личных предпочтений хозяев. Определение количества пиломатериала в значительной мере зависит именно от этого показателя. Каркасом для крыши является стропильная система.

Оно должна без проблем выдерживать сильные порывы ветра, значительную толщину снегового покрова и другое воздействие, сохраняя саму крышу в рабочем состоянии. Стропильная система представляет собой конструкцию, сооружаемую из бруса с различным сечением, досок, бревен, других материалов и крепежей. Основными элементами, которые будут рассчитываться, являются мауэрлаты, стропила, обрешетка и контробрешетка. Расчет максимальной нагрузки на 1 м стропил выполняется с использованием специальных таблиц.
