Особенности монтажа

Из оцинкованного или покрытого полимерным составом профнастила марки С 21 сегодня строители могут создать конструкцию любой сложности. Но наиболее частыми сферами применения данного материала являются изготовление кровли или различного рода ограждений и заборов. Поэтому нелишним будет ознакомиться с особенностями монтажа профнастила.

Монтаж кровли

При условии, что был запланирован теплый чердак, кровельный пирог выглядит следующим образом:

• профилированный лист марки С 21;
• прочная обрешетка;
• система гидроизоляции;
• утеплитель;
• пароизоляция.

Если же чердак будет холодным, то устройство кровли выглядит так:

• профлист;
• обрешетка;
• пароизоляционный слой;
• система гидроизоляции.

Монтаж забора

Для установки забора из профилированного листа марки С 21 изначально необходимо определить размеры будущей конструкции. После покупки профнастила, цена которого позволяет приобрести материал любых размеров и в любом количестве, следует подготовить основание будущего забора.

Для этих целей в землю бетонируются металлические столбы с толщиной стенки не менее 2—3 мм. После этого к ним привариваются продольные лаги-прожилины. Созданное основание обязательно нужно покрыть грунтовкой и затем покрасить.

Следующий этап — это монтаж профнастила к лагам при помощи специальных саморезов по металлу.

Зависимость характеристик профнастила от формы профиля

Как говорилось выше, на прочность и надежность кровельного покрытия существенно влияет толщина профнастила для кровли. Но главное, от чего зависит несущая способность профилированного листа — это форма профиля его поверхности. Чем больше высота волны профлиста для кровли, тем большую нагрузку он может выдержать.

Кроме высоты трапеции или волны, специальный кровельный профнастил отличается от стенового еще и формой профиля. В частности, профнастил марок НС35, Н60 и Н75 имееют дополнительные ребра жесткости, расположенные или на гранях трапеции профиля, или между их основаниями.

Такие ребра значительно увеличивают продольную жесткость профнастила

Это особенно важно при использовании профилированного листа в конструкциях, подверженных значительным статическим нагрузкам. Использование профнастила с дополнительными ребрами жесткости позволяют также при одних и тех же нагрузках на кровлю увеличивать шаг между обрешеткой стропильной системы

Читайте по теме:

Конструкция крыши из профнастила

Устройство кровли из профнастила: от обрешетки и кровельного пирога до схемы укладки листов профлиста и его крепления. А также герметизация крыши, конструкция карнизной планки, фронтонов и конька.

Элементы крыши из профнастила

Зачем нужны доборные элементы для профнастила? Какие типы доборных элементов для кровли наиболее распространены? Как их использовать? Ответы на все эти вопросы читайте в статье.

Профнастил вокруг трубы — как сделать правильно?

Все о том, как правильно вывести круглую или прямоугольную трубу через крышу из профнастила. Трубы дымоходов, вентиляции, отопления: как сделать примыкание к кровле, гидроизоляцию, герметизацию стыков, где расположить.

Вес оцинкованного листа

Вес оцинкованного листа (одного квадратного метра) теоретически можно рассчитать по формуле:

M=M1×t1+M2×t2 (1)

Где:

• M — вес 1 м² листа оцинкованного, кг;
• M1 — вес 1м² стального листа без плакирующего слоя толщиной 1 мм;
• t1 — толщина стального листа без покрытия;
• M2 — вес 1 м² плакирующего цинкового слоя толщиной 1 мм;
• t2 — толщина cлоя цинка с обеих сторон листа.

Удельный вес углеродистой стали равен 7,85 г/см³, или, для удобства расчетов, принято считать, что 1 м² листовой стали толщиной 1 мм весит 7,85 кг. Удельный вес цинка несколько меньше — 7,13 г/см³, то есть 1 м² цинка толщиной 1 мм весит 7,13 кг. С учетом этих величин формулу (1) можно переписать:

M=7,85×t1+7,13×t2

Толщина слоя цинка зависит от класса покрытия (ГOCT 14918-80) и указывается в условном обозначении:

Класс	Предельные величины толщины слоя, мм	Масса протекторного слоя с двух сторон, кг
I	От 0,018 до 0,04 Средняя величина 0,029	0,258-0,570 Средняя 0,414
II	От 0,01 до 0,018 Средняя величина 0,014	0,1425-0,258 Средняя 0,200
П (повышенный)	От 0,04 до 0,06	0,57-0,855 Средняя 0,712

Чтобы рассчитать вес оцинкованного листа, можно пользоваться также формулой, учитывающей массу покрытия в зависимости от класса толщины слоя:

M=7,85×t1+М_п.с., где:

• M — лист оцинкованный вес 1 м², кг
• t1 — толщина стального листа без покрытия;
• М_п.с. — средняя величина веса протекторного слоя в зависимости от класса толщины, величина нормируется ГOCT 14918-80.

Чтобы рассчитать, сколько весит лист оцинкованный (вес одного листа нужного размера), пользуются формулой:

M_листа=М×S, где:

• M_листа — вес одного листа оцинкованного, кг;
• M — вес 1 м², кг;
• S — площадь листа, м².

Учитывая, что сортаментом ГОСТ 19904-90 допускаются отклонения от расчетной массы до 3% (из-за регламентированных предельных отклонений по толщине, длине и ширине), а также с учетом малой толщины плакирующего слоя и небольшой разницы между удельным весом стали и цинкового сплава (в состав которого может входить свинец и алюминий), теоретически рассчитанная масса может несколько отличаться от действительного веса.

№	Толщина листа, мм	Вес 1 м² сталибез цинкового покрытия, кг	Вес 1 м² оцинкованной стали, 1 класс толщины покрытия, кг	Вес 1 м² оцинкованной стали, 2 класс толщины покрытия, кг	Вес 1 м² оцинкованной стали, класс толщины покрытия П, кг	Количество м² в тонне оцинкованной стали 2 класса
1	0,50	3,925	4,339	4,125	4,637	242,42
2	0,55	4,317	4,731	4,517	5,029	221,36
3	0,60	4,710	5,124	4,910	5,422	203,67
4	0,65	5,103	5,517	5,303	5,815	188,60
5	0,70	5,495	5,909	5,695	6,207	175,59
6	0,75	5,888	6,302	6,088	6,600	164,2
7	0,80	6,280	6,694	6,480	6,992	154,32
8	0,90	7,065	7,479	7,265	7,777	137,65
9	1,00	7,850	8,264	8,050	8,562	124,22
10	1,10	8,635	9,049	8,835	9,347	114,09
11	1,20	9,420	9,834	9,620	10,132	103,95
12	1,50	11,775	12,189	11,975	12,487	83,51
13	2,00	15,700	16,114	15,900	16,412	62,89
14	2,50	19,625	20,039	19,825	20,337	50,45

Согласно ГOCT 14918-80, оцинкованная сталь может изготавливаться с дифференцированным покрытием: на одной стороне класс толщины №2, а на другой — №1 или П, что учитывается при расчете массы.

Размеры профнастила для крыши – технические характеристики

При выборе листового кровельного материала в первую очередь принимают во внимание его эксплуатационные свойства – прочность, долговечность, устойчивость к нагрузкам и внешним воздействиям. Также учитываются и особенности монтажа настила, требования к обрешетке

Размеры профнастила для крыши влияют на ряд ключевых параметров. Кроме того, от габаритов листа зависит количество стыков настила – чем их меньше, тем герметичнее и долговечнее покрытие крыши. Формат листового материала подбирается с учетом размеров скатов – это позволяет минимизировать количество отходов.

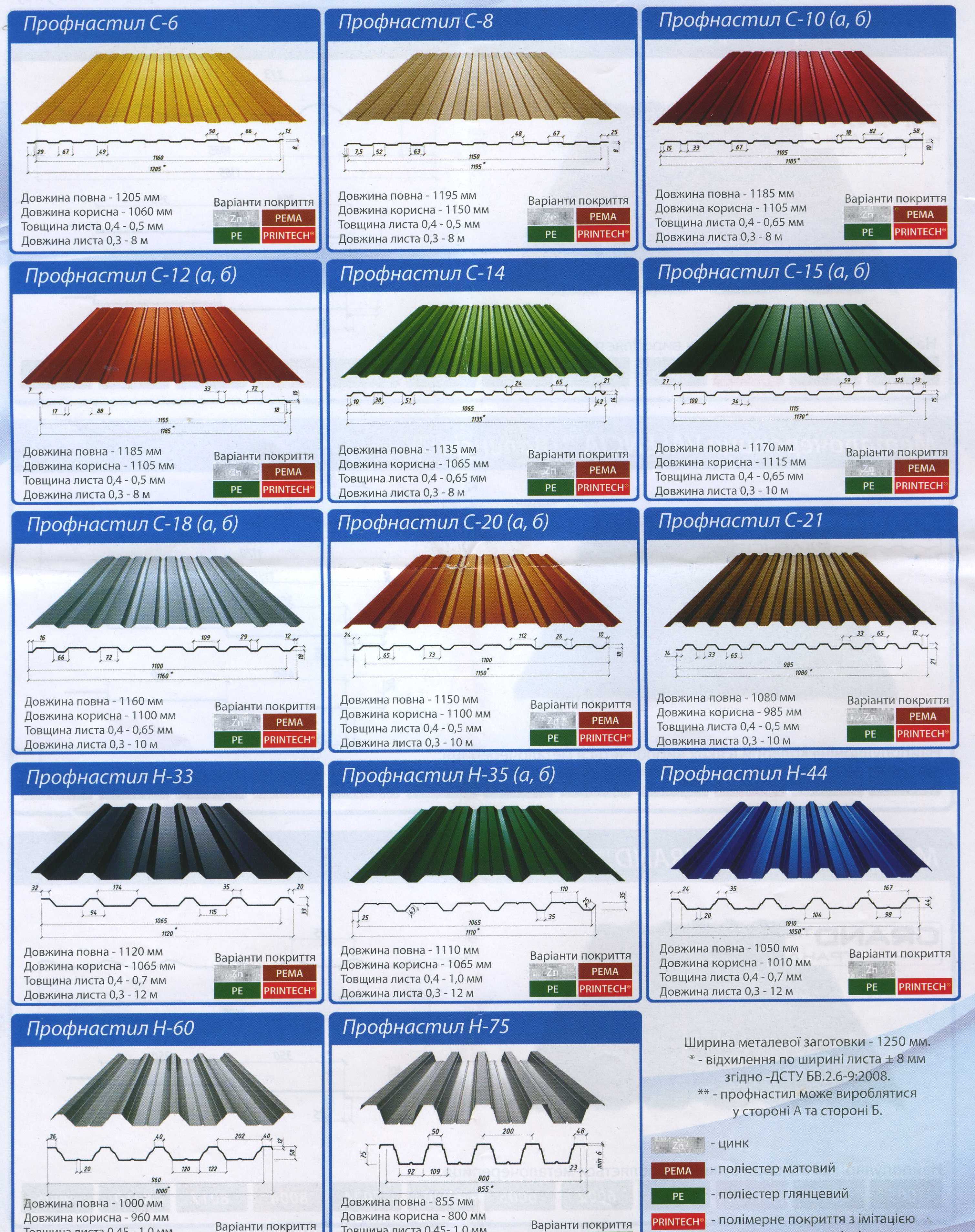

Листы кровельного профлиста

Устройство фальцевой кровли

Фальцевая крыша является очень прочной и обеспечивает максимальную герметичность кровли. Для создания фальцевой кровли используются металлические листы (картины), у которых специально подготовлены боковые стороны. Если говорить о видах фальцевых панелей, то они могут быть:

• трапециевидными или параллельными;

• стартовыми или рядовыми. У стартовой панели обе кромки имеют внутренний загиб, у рядовой — правая выгнута в обратную сторону и накладывается на лежащую рядом панель для соединения в замок;

• с самозащёлкивающимся замком;

• с ребрением или без него.

При монтаже фальцевой кровли используются следующие доборные элементы:

• коньковая планка;
• ендова;
• карнизная планка;
• торцевая планка;
• планка примыкания.

При составлении сметы не забудьте включить в неё стоимость всех доборных элементов, кляммеров и других крепёжных деталей. Для того чтобы крыша полноценно функционировала и выполняла своё назначение, на неё надо установить:

• элементы водосточной системы. Они нужны для организации эффективного отвода воды с кровельного покрытия;
• вентиляционные выходы. Они помогут обеспечить нормальную вентиляцию, чтобы образующийся конденсат не повреждал металлические и деревянные элементы крыши;
• элементы защиты — снегозадержатели и молниеотводы, которые защищают покрытие от повреждения, а людей, проживающих в доме и находящихся рядом с ним, от травм и поражения электрическими разрядами.

Устройство фальцевой крыши подразумевает монтаж всех необходимых доборных элементов, пренебрегать этим нельзя.

Устройство фальцевой кровли подразумевает наличие снегозадержателей, водосточных желобов и других дополнительных элементов

Устройство качественной, хорошо утеплённой и шумоизолированной фальцевой крыши подразумевает наличие таких элементов:

• стропильная система;
• обрешётка, к которой крепится кровельный материал;
• фальцевые листы;
• кляммеры для фиксации кровельного материала;
• контробрешётка;
• гидроизоляционный слой между утеплителем и кровельным материалом;
• утеплитель;
• пароизоляция между внутренней отделкой и утеплителем;
• торцевая планка на торцах кровли;

• коньковая планка в месте соединения двух скатов.

Виды уплотнителей для профлиста С21

Для защиты кровельного пирога, созданного из этого материала, от влаги и проникновения птиц, насекомых, используется уплотнитель. Он может быть двух видов – универсальный и специализированный. Материалом уплотнителя может быть вспененный полиуретан или полиэтилен, древесно-полимерный композит. Специализированные варианты полностью повторяют высоту и форму профиля С21, а универсальные лишь имеют оптимальную высоту и в разрезе могут быть прямоугольными или трехугольными.

Преимуществом всех видов уплотнителя являются:

1. небольшая масса;
2. хорошая пористость, обеспечивающая циркуляцию воздуха в подкровельном пространстве;
3. устойчивость к влаге и воздействию микроорганизмов;
4. устойчивость к перепадам температур и УФ-излучению;
5. продолжительный срок службы.

Какие ГОСТы регулируют габариты профлистов

Существуют несколько усовершенствованных версий этого документа:

• ГОСТ 24045-86;
• ГОСТ 24045-94;
• ГОСТ 24045-2010 (последняя действующая версия).

Профнастил всех типов относится к единой категории тонколистового оцинкованного проката согласно ГОСТ 14918.

При этом оцинкованный материал делится на такие подвиды:

1. Оцинкованный в соответствии с ГОСТ 14918.
2. С алюмоцинковым покрытием (АЦ) согласно ТУ 14-11-247-88.
3. С алюминизированным (А), алюмокремниевым покрытием (АК) согласно ТУ 14-11-236-88.
4. С электролитическим цинковым покрытием (ЭОЦП) согласно ТУ 14-1-4695-89.

Однако сейчас такая маркировка материала практически не встречается.

Достоинства и недостатки

Оцинкованная кровля – одна из наиболее распространённых видов кровельных покрытий в частном домостроении, но с точки зрения технологии монтажа и эксплуатации она имеет свои особенности. Недостатки и достоинства покрытия на основе металла вытекают из характеристики сплава, применяемого для их изготовления.

Опытные кровельные мастера отмечают следующие преимущества оцинковки:

1. Высокая прочность. Материалы на основе оцинкованной стали прочные сами по себе, а дополнительные ребра жесткости, которые они приобретают в процессе формовки, увеличивают несущую способность покрытия. Поэтому оцинкованные кровли характеризуются высокой надежностью даже в регионах с высокой снеговой нагрузкой.
2. Доступная цена. Стоимость кровли из оцинкованной стали довольно низкая. Цена одного квадратного метра покрытия вместе с крепежными элементами колеблется в пределах 500-1000 рублей.
3. Устойчивость к коррозии. Из-за слоя цинка, покрывающего сталь, материал приобретает уникальные антикоррозионные свойства. Гальваническим способом цинк фиксируется на поверхности железа, поэтому оно не контактирует с водой.
4. Долговечность. Срок эксплуатации крыши из оцинкованной стали составляет 30-50 лет, поскольку ее очень сложно повредить механически. Этот показатель намного превосходит характеристики даже более дорогих кровельных покрытий.
5. Легкий вес. На вес покрытия влияет толщина листа, но этот показатель обычно 4-10 кг/кв. м.
6. Возможность окрашивания. Внешний вид крыши с металлическим легко обновить, достаточно снять старую краску стальной щеткой, а затем покрыть новым слоем краски из краскопульта. Краска должна быть специальной.

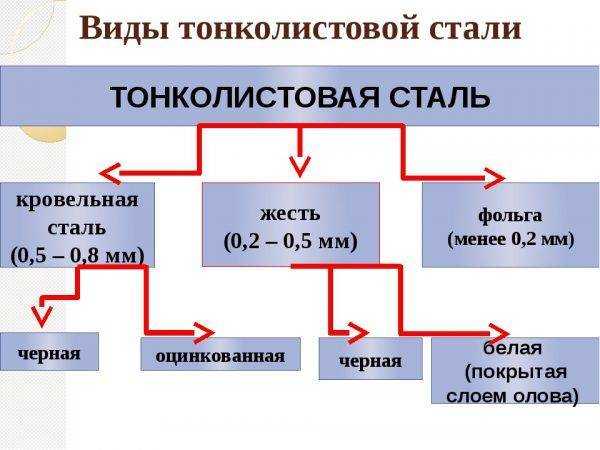

Виды тонколистовой стали

Строение листа металлочерепицы

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Оцинкованная сталь должна изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

3.2. Оцинкованную сталь изготовляют из углеродистой холоднокатаной рулонной стали с качеством поверхности по ГОСТ 16523—97. Марки стали должны соответствовать приведенным в табл. 1а.

Таблица 1а

Оцинкованная сталь	Марка холоднокатаной стали для изготовления оцинкованной стали
Группа	Категория вытяжки	первой категории качества	высшей категории качества
ХШ	Н, г	Марки стали с химическим составом по ГОСТ 380-2005, ГОСТ 9045-93 и ГОСТ 1050-88	Марки стали с химическим составом по ГОСТ 9045-93, а также ГОСТ 1050-88 с содержанием серы не более 0,035 % и фосфора — не более 0,020 % и ГОСТ 380-2005 с массовой долей серы не более 0,035 % и фосфора — не более 0,025 %
ХШ	вг	08пс, 08кп, 08Ю по ГОСТ 9045-93 08пс, 08кп, 10 кп по ГОСТ 1050-88	08пс, 08кп, 08Ю по ГОСТ 9045-93 08пс, 08кп, 10КП по ГОСТ 1050-88 с массовой долей серы не более 0,030 % и фосфора — не более 0,020 %
ХП, ПК	08пс по ГОСТ 9045-93 08, 08пс по ГОСТ 1050-88 БСтО, БСт1, БСт2, БСтЗ всех степеней раскисления по ГОСТ 380—2005	08пс по ГОСТ 9045-93 08, 08па по ГОСТ 1050-88 БСтО, БСт1, БСт2, БСтЗ всех степеней раскисления по ГОСТ 380—94 с массовой долей серы не более 0,04 % и фосфора — не более 0,035 %
он	Марки стали с химическим составом по ГОСТ 380-2005, ГОСТ 9045-93 и ГОСТ 1050-88	Марки стали с химическим составом по ГОСТ 9045-93, ГОСТ 1050-88, ГОСТ 380-2005 с массовой долей серы не более 0,045 % и фосфора — не более 0,040 %

Разгрузка полос и хранение

При такелажных работах не допускается протягивание листа с поверхности другого изделия. С этой целью разгружают материал два работника, чтобы у них была возможность поднять полосу и перенести ее в назначенное место. Не разрешено наступать на поверхность складированной пачки. При поднятии листа со сложенной стопки желательно придавать изделию вертикальное положение для уменьшения нагрузки и избегания перелома.

Это интересно: что значит 1 погонный метр.

Для складирования выбирают проветриваемое место. Не все виды материала выдерживают повышенную влажность, поэтому между листами профиля без покрытия следует предусматривать воздушный зазор. Лучше всего заказать материал на строительство дома перед самым его монтажом на кровлю.

Структура и текстура профилированных листов

Профнастил относится к ряду композитных листовых материалов. В разрезе похож на слоеный пирог. Стальное сырье сверху покрывается (на выбор):

1. Алюмоцинковым слоем. Смесь цинка и алюминия. По устойчивости к ржавчине в два раза превосходит показатели оцинкованного профлиста. Срок эксплуатации достигает 30 лет. Гарантия ‒ 10 лет.
2. Оцинковкой. Считается бюджетным материалом, но и срок службы у него меньше ‒ до 20 лет. Гарантия на оцинкованное покрытие ‒ 5 лет. Плотность слоя 275 г/кв. м. Производители указывают толщину минимум 90 мкм в соответствии с DIN EN 10143.
3. Полимерным слоем. Считается самым надежным покрытием от коррозии. Отличается повышенной  износостойкостью, долговечностью. Срок службы достигает пятидесяти и более лет.

Профлист с оцинкованным покрытием применяется для конструкций, которые не подвергаются нагрузкам, для обшивки хозпостроек, навесов.

Оцинкованный профнастил – размеры листа

Ширина оцинкованного профнастила

Ввиду того, что лист профилируется из рулонной заготовки,
ширина профнастила определяется высотой волны – чем выше волна, тем уже лист.
Это свойство необходимо учитывать, выполняя расчет профнастила. Кроме того,
нужно учитывать, что у разных производителей установлено разное профилегибочное
оборудование. Т.е. конфигурация волны (угол ее наклона по отношению к плоскости
листа), а значит, и рабочая ширина листа будут отличаться. Так, при одинаковой
высоте волны ширина может отличаться на 5-15 мм.

Длина оцинкованного профнастила

Длина может быть любой и определяется потребностями
заказчика. С точки зрения удобства перевозки и монтажа максимальная длина листа
оцинкованного профнастила у большинства производителей составляет 12 000 мм.
Минимальная длина профнастила составляет 200 мм. При этом размеры профлиста
дискретны 50 мм. Т.е. оборудование позволяет нарезать лист в размер кратный 50
мм.

Время и оцинкованный профнастил

Устанавливая профнастил без полимерного покрытия
(декоративного финишного слоя), следует быть готовым, что внешний вид
облицованной поверхности будет меняться в течение времени. Ввиду летучести
цинка – поверхность листа будет утрачивать свой блеск, и приобретать
грязно-серый оттенок. В местах, где слой цинка чуть тоньше или есть
механические повреждения – на листе появится ржавчина.

Толщина цинкового слоя влияет только на скорость изменений,
но не способна их предотвратить.

Производство и виды профлиста

В подавляющем большинстве случаев для изготовления основы металлопрофиля используется сталь. Иногда также применяются алюминиевые или медные сплавы. Низкоуглеродистый стальной лист протягивается через систему валов определенной формы и приобретает таким образом нужный профиль. Этот процесс называется прокаткой, которая бывает холодной или горячей. Последняя реализуется на специализированных металлургических заводах при массовом производстве.

Важной характеристикой исходного сырья для изготовления профнастила является наличие защитного антикоррозионного цинкового покрытия. Его толщина может быть от 10 до 45 мкм. Иногда качество оцинковки оценивают по массе цинка в граммах на 1 квадратный метр поверхности листа

Например, европейские производители наносят около 275 г цинка на 1 м² металлопрофиля. Это соответствует толщине, равной примерно 25 мкм. Такое покрытие обеспечивает срок службы изделий 40 лет и более

Иногда качество оцинковки оценивают по массе цинка в граммах на 1 квадратный метр поверхности листа. Например, европейские производители наносят около 275 г цинка на 1 м² металлопрофиля. Это соответствует толщине, равной примерно 25 мкм. Такое покрытие обеспечивает срок службы изделий 40 лет и более.

Это интересно: основные параметры профлиста.

По назначению различают следующие виды профнастила:

• стеновой;
• несущий;
• несуще — стеновой (универсальный).

Профнастил бывает разных видов, вид подбирается в зависимости от целей строительства

Стеновой профлист применяется в качестве облицовки стен, перегородок, для изготовления заборов и ограждений, в декоративных целях. Имеет наименьшую высоту волны от 8 до 35 мм.

Несущий металлопрофиль используется для перекрытий в качестве опалубки, а также при кровельных работах на крышах жилых домов, гаражей, складских и иных помещений. Высота гофры от 60 до 158 мм.

Универсальный профлист может быть использован как в стеновых конструкциях, так и для устройства кровли. Высота гребня от 35 до 60 мм.

В этом видео показан способ монтажа металлического профлиста:

ПРАВИЛА ПРИЕМКИ

4.1. Оцинкованную сталь принимают партиями. Партия должна состоять из листов или рулонов одной группы оцинкованной стали, одного размера, одного вида и класса толщины покрытия, вида консервации, одной марки и плавки (сталь групп ХШ, ХП и ПК) и категории вытяжки (сталь группы ХШ), должна быть оформлена и сопровождаться документом о качестве по ГОСТ 7566-94 с дополнением значений факультативных показателей качества.

Масса партии не должна превышать сменного производства агрегата.

(Измененная редакция, Изм. № 2).

4.2. В документе о качестве результаты испытаний и данные химического состава указываются по требованию потребителя.

Для оцинкованной стали, которой присвоен государственный Знак качества, в документе о качестве проставляется обозначение государственного Знака качества.

4.3. Для контроля размеров и качества поверхности отбирают 6 % листов или один рулон от партии.

4.4. Для контроля прочности сцепления покрытия, механических свойств, микроструктуры отбирают один лист или один рулон от партии.

4.5. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей повторную проверку проводят по ГОСТ 7566-94.

Маркировка профлиста: как расшифровать

Большая буква в маркировке определяет назначение профлиста:

• С ‒ стеновой (обшивка стен фасадов, ограждений);
• Н ‒ несущий (настил кровли);
• НС ‒ несуще-стеновой (универсальный).

Цифра после буквы ‒ высота профиля. Единица измерения ‒ миллиметры.

Дальше в миллиметрах указывается толщина металла.

Следующий показатель ‒ ширина листа в мм.

Иногда производители в конце указывают максимальную длину профлиста в мм.

Ранее в стандарте прописывали маркировку защитного покрытия:

• АЦ ‒ алюмоцинковое;
• А‒ алюминированное;
• АК ‒ алюмокремниевое;
• ЭОЦП ‒ электролитический цинковый.

Для примера разберем такую маркировку: С21-1000-0.7.

Означает, что это стеновой профнастил с высотой профиля 21 мм. Рабочая ширина ‒ 1000 мм. Толщина металла ‒ 0.7 мм.

Другой пример: С21-0,55-750-12000.

Здесь указан стеновой (С) профлист с высотой профиля 21 мм. Толщина используемого металла 0,55 мм. Рабочая ширина ‒ 750 мм, длина ‒ 12000 мм.

Самым большим спросом пользуются следующие маркировки профнастила:

1. С8. По характеристикам очень похож на С10. Часто применяется для обшивки ограждений высотой 2‒2,5 м.
2. С18. Профнастил этого типа принято оцинковывать, а потом покрывать полимерным слоем. Используется для настила скатных крыш, щитовых заборных конструкций.
3. С21. Подойдет для кровельных работ, обшивки фасадов и возведения ограждений.
4. Н57. Несущий профлист повышенной жесткости. Подходит для обшивки ворот гаражей, заборов разной сложности.
5. Н75. Отличается устойчивостью к коррозии, воздействию среды, механическим нагрузкам и повреждениям. Предназначен для работы в сложных условиях.
6. НС44. Универсальный материал. Подходит для любых типов монтажа.

Related Posts via Categories

• Оцинкованный профилированный лист – особенности и спектр применения
• Профлист для кровли – особенности выбора материала и советы по монтажу своими руками
• Сарай из профлиста – идеален для дач!
• Как выбрать профлист по таблице его несущей способности?
• Гофролист – универсальный материал для всех видов строительных работ
• Какой бывает ширина профлиста – особенности ее определения
• Вес оцинкованного листа – расчет с учетом толщины основания и покрытия
• Окрашенный профлист – эстетически безупречный строительный материал
• Оцинкованный лист с полимерным покрытием – долговечный строительный материал
• Производство профлиста – какое оборудование используется?

Критерии качества материала

Оцинкованная крыша может служить надежной защитой от атмосферных явлений и низких температур. Однако, во многом эксплуатационные характеристики и срок ее службы зависит от качества исходного материала

При выборе оцинковки для кровельных работ обращают внимание на следующие показатели:

• Толщина листа. В продаже встречаются покрытия с толщиной стальной основы 0,4-0,8 мм. По опыту профессиональных кровельщиков толщина изделия не должна быть меньше 0,6 мм.
• Металлоемкость цинкового слоя. Металлоемкость цинкового слоя кровельных материалов на основе стали должна быть выше 275 г/м2. Чем выше этот показатель, тем надежнее антикоррозионное покрытие.
• Вид покрытия. В качестве наружного покрытия кровельной стали можно использовать краску, устойчивый полимер, или искусственный каучук. Лучше выбирать изделия с полимерной или битумной защитой, так как они более устойчивы к внешним воздействиям.
• Толщина покрытия. Толщина внешнего покрытия металла колеблется в пределах 1,5-3,5 мм. У наиболее популярных материалов этот показатель составляет 2,5 мм. Чем толще слой покрытия, тем надежнее он защищает металл от царапин и повреждений.
• Защита срезов. Существуют покрытия, у которых срезы листа также защищены от коррозии, как и вся поверхность материала, их использование предпочтительнее.

Кровельный пирог металлических кровель

Размеры профлиста для крыши

Наиболее качественный профилированный лист выпускается по ГОСТ 24045-94. Стандарт регламентирует с точностью до миллиметра основные размеры профнастила кровельного и все остальные перечисленные выше технические характеристики.

Очень важным достоинством, которым обладает кровельный профнастил — размеры листа. Возможности современных прокатных станов, на которых изготавливают профилированный лист, позволяют выпускать продукцию с длиной листа до 14 метров. Поэтому можно приобрести профнастил для кровли, размеры листа которого будут максимально соответствовать габаритам кровли здания.

Это очень важно, поскольку использование профилированных листов большой длины дает возможность в несколько раз уменьшить количество стыков кровельного покрытия. А это, в свою очередь, намного увеличивает герметичность кровли

Если длина ската крыши меньше 14 метров, то кровельное покрытие вообще не будет иметь горизонтальных стыков.

Непорезанный 14 м лист профнастила после прокатки на станке

Кроме всего прочего, уменьшается и расход профнастила, поскольку короткие листы кровельного покрытия укладываются с нахлестом не менее 200 мм.

К сожалению, чем больше размеры профнастила для кровли, тем больше стоимость его доставки на объект. Поэтому профлист для кровли, размеры листа которого больше 10 метров, изготавливается только под заказ. Чаще всего при строительстве жилых зданий используют профнастил для кровли 6м длиной.

Профилированный лист легко обрабатывается и его можно резать прямо на строительной площадке обычными ручными инструментами для резки металла. Но большинство производителей профнастила принимают заказы на свою продукцию с указанием конкретной длины листов. Длина профлиста для крыши задается системе управления линии по производству профнастила, и порезка профиля выполняется автоматически, без участия человека. Длина профнастила для крыши может быть от 0,5 до 14 м с кратностью реза 0,5 м.

Еще один важный размер — это ширина листа профнастила для крыши. Стандартная ширина рулонной тонколистовой стали, служащей сырьем для изготовления профилированного листа, — 1250мм. Но ширина профнастила для крыши, попадающего в приемное устройство прокатного стана, будет совершенно другой.

Стоит учитывать, что чем выше высота волны или гофры профиля, тем меньше будет ширина профлиста для крыши. В частности, ширина листа профнастила С8 составляет 1200 мм, а ширина профилированного листа Н75, изготовленного из металла той же ширины, уже всего лишь 800 мм.

Профнастил на крышу, размеры различных марок кровельного профилированного листа

Необходимо знать, что профилированный лист имеет две ширины. Одна из них — это чисто геометрическая величина, которую можно померить обычной рулеткой. Другой размер листа называют «полезной» и «рабочей» шириной. Этот размер листа профнастила для крыши определяет, какую часть длины ската кровли перекроет лист профнастила с учетом вертикального нахлеста с соседним листом в этом же ряду. Так, при полной геометрической ширине профнастила С8 в 1200 мм, рабочая ширина листа составляет 1150 мм

Этот момент очень важно учитывать при подсчете количества материала, необходимого для монтажа кровельного покрытия

Оцинковка ГОСТ 14918-80, сортамент и условные обозначения

Оцинковку изготавливают из холоднокатаной стали, толщиной от 0,5 до 2,5 мм и шириной от 710 до 1800 мм. Оцинкованная сталь может выпускаться в виде отдельных листов, длиной до 6 м, а продукция небольшой толщины — намотанной в рулоны. Сталь листовая ГОСТ 14918-80 производится в значительно меньших количествах, поскольку ее транспортировка обходится дороже, чем перевозка рулонов металла.

Серповидность рулонной стали не может быть более 6 мм на 3 м длины, а телескопичность рулона — не более 30 мм при ширине до 1000 мм. Плоскостность оцинкованной стали должна быть классов ПВ, ПН или ПУ с отклонениями по толщине в соответствии с нормами повышенной точности прокатки.

О сортаменте оцинкованной стали

Требования к сортаменту оцинкованной стали в стандарте не детализированы, поскольку сортамент стального листа, из которого ее изготавливают, регламентируется ГОСТ 19904-90. Поэтому в условном обозначении оцинкованной стали указываются характеристики сортамента по двум стандартам, в числителе — сортамент исходной заготовки по ГОСТ 19904-90, а в знаменателе — характеристики защитного покрытия по ГОСТ 14918-80. Пример обозначения листовой оцинкованной стали

Выше приведен пример обозначения листовой оцинкованной стали толщиной 0,8 мм, шириной 1000 мм, длиной 2000 мм, с нормальной точностью прокатки Б, нормальной плоскостностью ПН, необрезной кромкой НО по ГОСТ 19904-90, группы ОН с узором кристаллизации КР первого класса цинкового покрытия по ГОСТ 14918-80. В обозначении стали группы ХШ сразу указывается индекс способности к вытяжке (ВГ, Г или Н).

Подробнее о размерах

Кровельная сталь различается по толщине листа. По этому параметру выделяют тонколистовую (до 0,4 мм) и толстолистовую (от 0,4 мм включительно). По ГОСТу толщина материала должна быть даже более 0,45 мм, поэтому закономерно, что собственно для кровли больше пользуется спросом 0,5-миллиметровая сталь. Для других элементов, систем водостока, воротников дымоходов и воздуховодов применяют листы толщиной 0,6 мм. А для изготовления фартуков парапетов – до 1,2 мм.

Листовая сталь продаётся в упаковках с весом до 80 кг – если предполагается ручная погрузка, и 5-тонных упаковках – если есть возможность применения погрузочных механизмов.

Оцинкованная сталь, кроме гладкой листовой и рулонной формы, выпускается в виде профнастила. Он помимо кровли может применяться при отделке стен или изготовлении заборов, так как здесь есть возможность выбора цвета из широкой гаммы. Качество профилированных листов определяется ГОСТом 24045-94. Профнастил может иметь толщину от 0,4 до 1,2 мм, длину до 12 м.
