Технические параметры ондулина
Единственное преимущество – относительно низкая стоимость покрытия. Почему относительно низкая стоимость? Все просто. Учитывать следует не только цену материалов, но и общие эксплуатационные затраты на содержание здания. А здесь возникают большие проблемы. Ондулин изготавливается из макулатуры, после дробления масса высушивается, пропитывается битумом и красится. Для придания волнистой формы листы прессуются. Такой материал не может быть долговечным и прочным, со временем крайние волны отгибаются, в этих местах задувается снег или появляются протечки воды. Ремонтировать ондулиновую крышу очень сложно, листы не выдерживают вес строителей. Кроме того, поверхность выгорает, скаты теряют привлекательность.
Недостатки ондулина
-
Сложность монтажа. Даже в нормальных температурных условиях ондулин не имеет требуемой жесткости, во время крепления ходить по нему категорически запрещается. А если погода солнечная, то поверхность темных листов очень нагревается, прочность падает почти до нуля, в такой материал даже гвозди забить с нужным усилием проблематично, гребни сразу сминаются. А при температурах ниже минус пять градусов материал становится хрупким, что также значительно усложняет кровельные работы.
-
Высокая горючесть. Бумага и битум отлично горят, причем потушить пламя очень сложно. Все заверения производителей, что по показателям пожарной безопасности ондулин превосходит даже металлические кровельные материалы – откровенная ложь.
-
Некрасивый внешний вид. Привлекателен ондулин ровно до тех пор, пока на его поверхности не начинают расти мхи, а они довольно быстро осваивают новые поверхности. Дело в том, что поверхность листов шершавая, на ней быстро скапливается пыль. Из-за этого уже через несколько лет эксплуатации для мхов создаются отличные условия, они покрывают поверхность крыши разноцветными пятнами. Высокие дизайнерские показатели безвозвратно потеряны. Но и это еще не все проблемы, возникающие из-за мхов. Их корни проникают вглубь листов ондулина, его прочность критически понижается.
Опытные строители рекомендуют использовать ондулин только в крайних случаях и лишь для неответственных построек: навесов для автомобилей, хозяйственных пристроек и т. д. Использовать материал для обустройства крыш жилых домов экономически нецелесообразно. Да и внешний вид таких домов через несколько лет будет вызывать много вопросов. Через непродолжительное время кровлю придется менять, а это заметно увеличивает общую сметную стоимость дома.
Дачный домик с ондулиновой крышей
Устройство и монтаж кровли из ондулина своими руками
Что такое ондулин? Можно ли осуществить монтаж ондулина своими руками? Эти вопросы возникают при выборе кровельного материала у многих владельцев частных домов и коттеджей, столкнувшихся с необходимостью устройства крыши. Это долговечный и прочный кровельный материал с высокими техническими характеристиками и длительным сроком эксплуатации. Гарантия производителей на ондулиновые листы превышает 15 лет, а на практике материал может прослужить полвека. Ондулиновые листы не содержат асбеста, то есть являются экологически безопасными. Это кровельное покрытие устойчиво к агрессивным условиям окружающей среды, может быть установлено в любой климатической зоне, способно одинаково хорошо выдержать жару и морозы.
Качественно устроенная обрешётка позволяет ондулину отлично выдерживать значительную снеговую нагрузку.
Крепление доборных элементов
Производитель не нормирует шаг крепления для каждого типа доборных элементов. Но исходя из практики монтажа рекомендуется выполнять фиксацию через каждые 15-20 см. Так обеспечивается максимальная плотность прилегания.
Кроме этого параметра необходимо учитывать величину нахлеста. Для каждого из доборных элементов она различна.
| Тип доборного элемента | Величина нахлеста, мм |
| Щипец | 100 -150 |
| Конек | 125 |
| Ендова | 150 |
| Внешний излом | 100 -150 |
При обустройстве ендовы и изломов рекомендуется использовать бутил-каучуковую ленту с клейкой поверхностью. Она необходима для повышения изоляции и частично компенсирует тепловое расширение Ондулина. Этот же материал можно применить в местах соединения кровли со стеной и при обустройстве дымоходов.
“>
Достоинства и недостатки ондулина
Основным достоинством ондулина является его экологичность. Поэтому его применение для жилых домов достаточно востребовано. Кроме этого листы для кровли на основе целлюлозного волокна и очищенного битума обладают рядом других преимуществ:
- Пластичность. Материал легко сгибается, поэтому ему можно придать любую форму. Такое свойство особенно ценится при установке крыш сложной конструкции.
- Влагоустойчивость. Технология изготовления ондулина предусматривает максимальную гидроизоляционную защиту кровельных листов. Для этого используются специальные пропитки, которые кроме влагостойкости способствуют более крепкому соединению материала при нагревании под солнечными лучами.
- Простота установки покрытия. Монтаж листов ондулина совершенно несложный, поэтому его можно выполнить самостоятельно.
- Высокие шумоизоляционные характеристики. Укладку ондулина на крыше можно проводить без дополнительной звукоизоляционной защиты. Внутри здания с такой крышей не будет слышно стука капель дождя или шума от сильных порывов ветра.
- Легкость материала. Вес полотен ондулина не превышает 6,5 килограмм. Поэтому такие листы несложно перевозить и устанавливать на высоте.
- Несложность обработки. Такой кровельный материал легко разрезать простой ножовкой по дереву.
- Эстетический вид. Ондулин красиво смотрится на крыше. Его выпускают в четырех оттеночных гаммах – черный, зеленый, красный и коричневый.
- Невысокая стоимость. Цена на материал значительно ниже металлочерепицы.
Помимо этого ондулин не поддается коррозии и не гниет, но все же через время поверхность может приобретать зеленый оттенок в результате образования грибка и зарастания мхом.
К недостаткам использования материала причисляют:
- способность воспламеняться при температуре выше 250 градусов;
- выделение неприятного запаха при высокой температуре воздуха;
- выцветание покрытия под воздействием прямых солнечных лучей;
- сравнительно невысокий срок службы – от 15 до 20 лет.
Также часто относят к недостаткам среднюю прочность листов ондулина. Он может прогибаться от снежных нагрузок и при хождении человека по крыше. Но такое негативное свойство может наблюдаться только при неправильном сооружении обрешетки и некачественной укладке кровельного материала.
Благодаря многочисленным преимущественным характеристикам ондулин успешно применяется для покрытия крыш жилых зданий и хозяйственных построек. Длительность использования материала, его прочность и надежность зависит только от качества самого покрытия и грамотного монтажа кровли.
Пошаговая инструкция по монтажу ондулина своими руками
До начала укладки битумных листов на односкатную, двухскатную или четырехскатную крышу важно учесть ряд моментов:
- Свес крыши делается маленький, не более 70 мм.
- Разметку лучше делать ярким карандашом или мелом.
- Чтобы отрезать кусок ондулина нужного размера хватит и ножовки по дереву. При больших объемах, на производстве используют циркулярные электрические пилы.
- Для качественного ремонта крыши старый слой ондулина, гидроизоляцию нужно убрать. Так получится ровное покрытие без прогибов и бугров.
- Каждый метр должен ложится ровно. Не нужно слишком тянуть и растягивать листы. Так материал быстро перетрется и потеряет свои свойства.
- Если нужно двигаться по крыше, уже покрытой ондулином, то делать это лучше по вершине волны. Ступать по углублениям нельзя — иначе повредится ондулин.
Подготовка ондулина к монтажу
Узнать подробнее, как лучше подготовить листы к монтажу и чем их лучше резать, можно из этого видео:
Монтажа планки ендовы
Устройство планки ендовы происходит до начала монтажа листов. Ее крепят специальными кляймерами. Под планку формируется сплошная обрешетка.
Фиксация гидроизоляции, обрешетки
Порядок работ следующий:
- На стропила крепится гидроизоляционная пленка. Ее нужно раскатать, нарезать полосками нужной длины. закрепить вдоль ската под прямым углом и зафиксировать с нахлестом до 15 см.
- Крепить пленку нужно строительным степлером. По стыкам пройтись скотчем.
- Сверху пленки нужно устанавливать планки контробрешетки, фиксируя их саморезами или гвоздями.
Крепление листов к обрешетке
Поэтапно монтаж выглядит следующим образом:
- Сверху уложенной гидроизоляции набиваются планки обрешетки. После чего можно приступать к укладке ондулина.
- Крепление листов выполняется снизу-вверх, от карниза. Фиксируется целый лист. Потом подбирается материал по размерам. Укладка ведется вдоль карниза в ряд.
- Согласно стандартной схеме монтажа битумных листов следующий ряд начинается с фиксации половины листа. Таким образом количество нахлестов по бокам уменьшится.
- Чтобы монтаж шел ровно и параллельно карнизу, лучше использовать вплотную натянутую веревку.

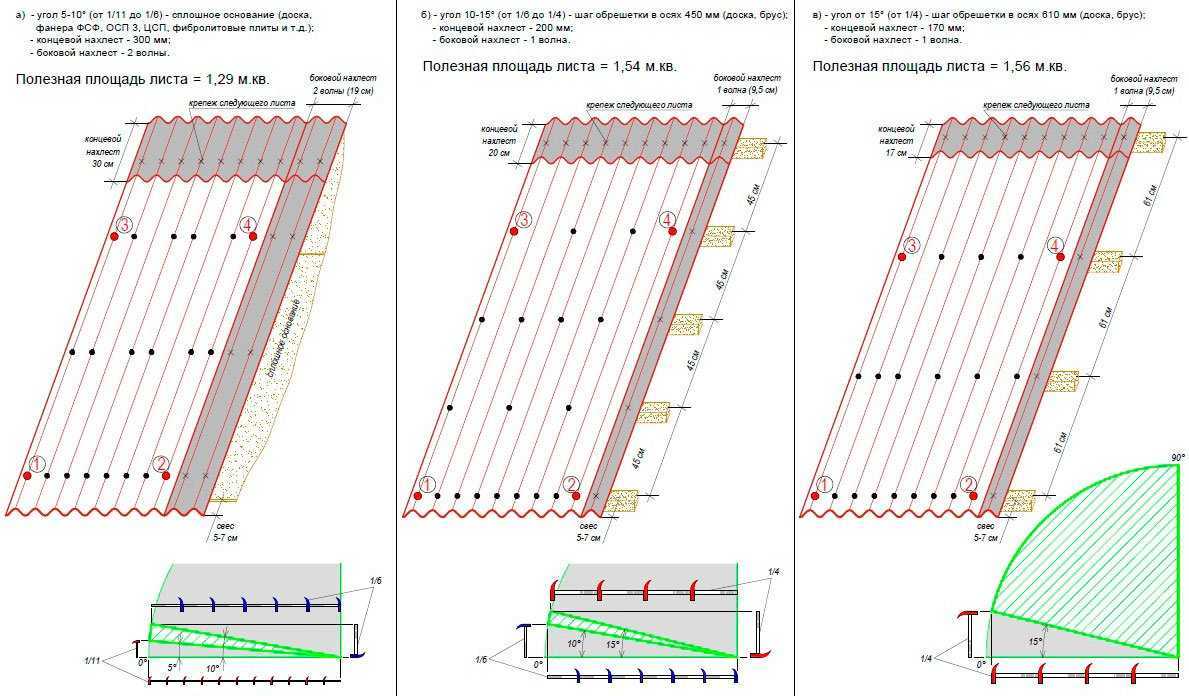

- Ондулин крепится между собой внахлест. Величина нахлеста, шаг обрешетки зависят от угла наклона ската крыши.
- При угле менее 10 градусов минимальный нахлест по вертикали составляет от 30 см. По бокам листы должны ложиться на две волны друг на друга. Если угол от 10 до 15 градусов, то нахлест по вертикали примерно 20 см, по бокам — одна волна. При показателе угла наклона свыше 15 градусов нахлест по вертикали можно уменьшить до 15 см, по бокам оставить одну волну.
- Фиксируются листы ондулиновыми гвоздями. Покрытие должно быть антикоррозийным. Допустимо использовать саморезы, но при условии, что они будет оцинкованными и с резиновой шайбой.
- На каждом листе ондулина должно быть минимум 20 точек крепления. Метизы фиксируются в верхней части листа по периметру.
- Крепить нужно надежно, но не стоит усердствовать, чтобы не повредить целостность листа.
Наглядно узнать, как пошагово крепить ондулин к обрешетке, можно из этой видеоинструкции:
Монтаж доборных элементов
Как только все листы будут надежно закреплены, нужно переходить к фиксации доборных элементов:
- щипцов;
- конька;
- ендовы;
- ветровой планки;
- карниза.
Фото доборных элементов крыши: слева направо, сверху вниз. 1 — коньковый элемент. 2 — щипцовый элемент из металла. 3 — щипцовый элемент для ондувиллы. 4 — универсальный элемент для ондулина. 5 — ендова из металла. 6 — покрывающий фартук для ондувиллы.
Приобретать элементы лучше у того же производителя, что и листы. Так крыша будет выглядеть гораздо гармоничнее, не будет отличий по качеству и цвету.
Кроме этого доборные элементы надежно защищают крышу от протеканий.
Конек нужно размещать на стыке двух скатов, сохраняя при этом нахлест в 120 мм (это минимум). В продаже есть готовые коньки. При желании его можно сделать самому.
При самостоятельном изготовлении лучше выбрать жаркое время, когда битумное покрытие будет мягким. Верхние листы ондулина должны перекрыть стыки. Крепить нужно на верху противоположного ската. Место фиксации можно украсить заглушкой из дерева.
Конек фиксируется на рейке обрешетки. До начала монтажа под него укладывается самоклеющаяся лента. Это защита от задувания снега. Крепить такую ленту нужно и на свесе крыши. Особенно это касается крыши с чердаком.
В не вентилируемых кровлях вместо ленты используется герметик.
Карнизную (ветровую) планку крепят по волне ондулина. Минимальный нахлест – от 10 см.
Стоимость материала
Средняя стоимость волнистых битумных листов ОНДУЛИН составляет:
- сланцевый – 400 рублей за лист или 215 рублей за метр квадратный;
- красный или коричневый – 430 рублей за лист или 235 рублей за метр квадратный;
- зелёный – 450 рублей за лист или 245 рублей за квадратны метр.
Упаковка гвоздей с закрывающейся шляпкой, красного, коричневого, чёрного или зелёного цвета стоит 135 рублей за сто штук.
Подводим итоги
для соблюдения правильного шага обрешётки в процессе монтажа брусьев следует пользоваться специальным шаблоном;
для выравнивания линии листового свеса следует использовать строительный шнур, который необходимо натянуть между крайними стропилами;
лист перед креплением необходимо прижать, но не растягивать;
кровельные гвозди вбиваются у шляпки посредством несильных ударов, которые выполняются перпендикулярно обрешётке;
при монтаже применяются фирменные гвозди, оснащённые закрывающейся шляпкой.

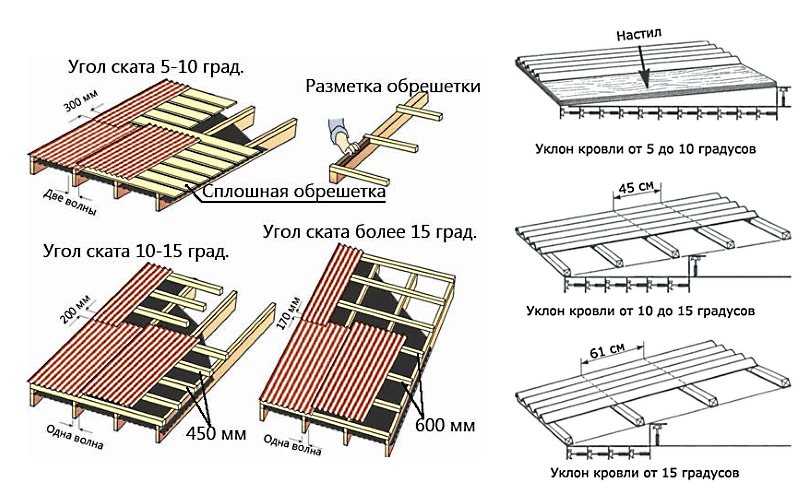

Краткая информация об обрешетке
Выполняя все строительные работы самостоятельно, без помощи профессионала, большое внимание следует уделить обрешетке. Вот некоторые главные рекомендации, без которых нельзя обойтись при создании крыши:
- В том случае, когда угол наклона крыши будет колeбaться в пределах 5-10 градусов, обрешетка делается сплошной. Для этого подойдут доски или фанера. Величина продольного нахлеста должна составлять минимум 30 см, в то время как боковой будет равен ширине хотя бы двух волн шиферного листа.
- Если угол наклона крыши составляет 10-15 градусов, обрешетка выполняется из прочных досок, которые крепятся к лагам через каждые 45 см друг от друга. Продольный нахлест может составлять максимум 20 см, а ширина бокового равняться величине одной волны.
- Когда наклон крыши превышает 15 градусов, ондулин размещается на обрешетке, выполненной из досок, расстояние между которыми не должно быть меньше 60 см. Продольный нахлест в этом случае будет доходить только до 17 см, а боковой составлять ширину одной волны.
- Чтобы крыша в последствие получилась качественной, следует сразу задуматься над правильным расположением брусков или досок в обрешетке. Устанавливают их четко параллельно краю крыши, проводя при этом постоянные замеры между всеми составляющими обрешетки.
- Загодя немного вперед, ответим на интересующий многих вопрос — можно ли крепить ондулин кровельными саморезами? Нет, нельзя, т.к. саморезы не обеспечивают полной гидроизоляции отверстия.
Кровельные гвозди для Ондулина
Крепление ондулина на крыше осуществляется посредством такого элемента, как гвоздь. Современный рынок предлагает следующие типы данных изделий:
- крепежи с полипропиленовыми шляпками – обозначаются аббревиатурой ПП;
- крепежи с поливинилхлоридной верхней частью – ПВХ.
И первый, и второй варианты обладают следующими преимуществами:
- устойчивость к негативному воздействию ультрафиолетовых волн;
- обеспечение высокой герметичности соединения;
- устойчивость к воздействию погодных факторов;
- Обеспечение защиты от коррозии.
Львиная доля изделий, посредством которых происходит монтаж кровли из ондулина своими руками, производятся из того же сырья, что и ондулиновые фрагменты. Оригинальная форма изделий поможет создать не только крепкую и долговечную конструкцию, но и подарить крыше привлекательный внешний вид.
Гвозди для ондулина
На данный момент ассортимент этих деталей включает четыре цветовых варианта:
- зеленые;
- красные;
- черные;
- коричневые.
Разнообразие цветовых решений, а также размер гвоздей для ондулина гарантируют корректный монтаж, в ходе которого кровельный материал не будет поврежден, а также гармоничный дизайн будущей крыши.
Данные детали состоят из:
- углеродистой стали;
- цинкового верхнего слоя.
С помощью данного покрытия достигается антикоррозийный эффект крепежных деталей. Такие гвозди используются для установки фрагментов стройматериала, а также маскировки соединений.
Крепление доборных элементов
Производитель не нормирует шаг крепления для каждого типа доборных элементов. Но исходя из практики монтажа рекомендуется выполнять фиксацию через каждые 15-20 см. Так обеспечивается максимальная плотность прилегания.
Кроме этого параметра необходимо учитывать величину нахлеста. Для каждого из доборных элементов она различна.
| Тип доборного элемента | Величина нахлеста, мм |
|---|---|
| Щипец | 100 -150 |
| Конек | 125 |
| Ендова | 150 |
| Внешний излом | 100 -150 |
При обустройстве ендовы и изломов рекомендуется использовать бутил-каучуковую ленту с клейкой поверхностью. Она необходима для повышения изоляции и частично компенсирует тепловое расширение Ондулина. Этот же материал можно применить в местах соединения кровли со стеной и при обустройстве дымоходов.
Преимущества и недостатки саморезов
Наверняка, каждый застройщик стремиться узнать, как можно больше нюансов об том или ином элементе. В некоторых случаях это позволяет оценить ситуацию более здраво и проделать данную работу куда лучше. При работе с саморезами стоит выделить одну очень важную особенность: скорость монтажа
Если использовать электроинструменты, то скорость монтажа достигает очень высоких показателей, чего не скажешь про обычные гвозди, где осторожность превыше всего
Использовать саморезы можно как на деревянной обрешетке, так и на металлической, хотя, ондулин и редко устраивается на такое основание. Расход метизов и их место крепления ничем не отличается от гвоздей, поэтому говорить об этом не имеет смысла.
Помимо положительных сторон, здесь присутствует и некоторый негатив. Прокладка, входящая в состав крепежа, не позволяет осуществить стопроцентную герметизацию из-за формы самого покрытия. Из этого следует, что при эксплуатации такой крыши в нее все-таки будет попадать некоторое количество влаги. Бороться с такой проблемой можно при помощи специальных кровельных герметиков, но это существенно продлит монтажный процесс.
Для некоторых людей внешний вид здания играет довольно важную роль. Используя саморезы в качестве крепежей не всегда можно угадать с цветовой гаммой по той причине, что их шляпки не изготавливают разных цветов, они имеют стандартный колер.

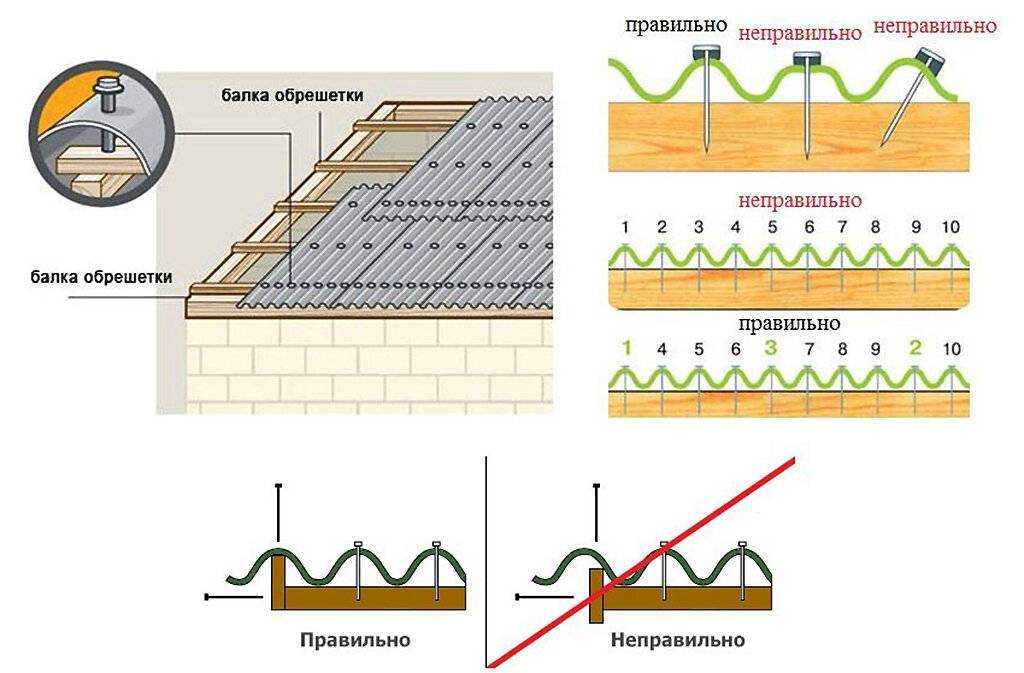

Крепление – основная схема

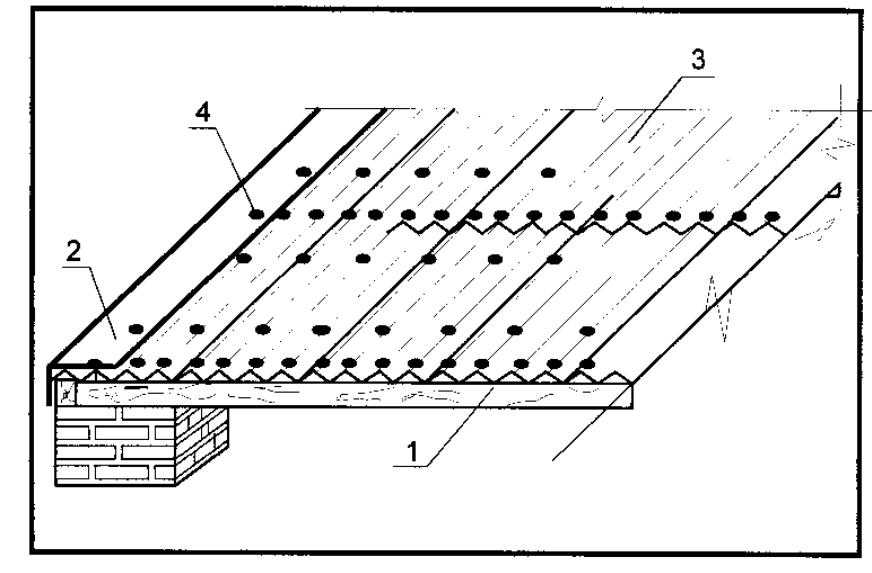

На нижеприведенном рисунке указана последовательность фиксации.
Применяя ее всегда удается добиться равномерного растяжения листа и распрямления его на поверхности основы. В этой ситуации можно быть уверенным на все сто процентов, что материал ляжет максимально точно, ровно и будет держаться надежно.
Как уже ранее отмечалось, на один лист требуется использовать 20 саморезов (по металлу не подойдут – берите те, что по дереву) либо столько же гвоздей. Но в реальности потребуется от 25 до 30. Все дело в том, что остальные забиваются в полотно, устанавливаемое в верхнем ряду, то есть они зафиксируют оба листа одновременно.
Чтобы работа шла быстрее, мастера обычно растягивают вдоль всех планок обрешетки леску. Это разрешает избежать ошибок и лишних дырок, заделать которые практически невозможно.
Прежде чем приступить к креплению ондулина на крыше, необходимо прижать лист к обрешетке, избегая деформации его. Это убирает зазоры и гарантирует, что он установится на нужное место максимально ровно.
Опытные кровельщики, работающие с ондулином много лет, указывают, что самый лучший вариант обрешетки получается из досок шириной 100-150 миллиметров и толщиной 25. Такая конструкция имеет самую высокую жесткость и надлежащую прочность, что дает возможность обеспечить сохранность геометрии скатов даже в случае, если стропила со временем просядут.
Основные характеристики ондулина
Прежде чем познакомится с тем, как производится монтаж ондулина своими руками, стоит лучше узнать о самом материале. Он впервые появился на строительном рынке в середине прошлого века. Ондулин производился одноименной компанией во Франции. Сегодня его выпускают многие производители как в Европе, так и в нашей стране.
Основу материала составляют спрессованные волокна целлюлозы. Ее пропитывают специальным, хорошо очищенным битумом. Также, для большей прочности и увеличения срока службы ондулина, его дополнительно скрепляют полимерными смолами. Внешний слой рассматриваемого материала для покрытия крыши состоит из минерального наполнителя. Чтобы придать ондулину привлекательный внешний вид, его окрашивают. При этом используют безвредные природные пигменты на основе минеральных веществ.
Основные технические характеристики ондулина следующие:
- толщина листа всего три миллиметра;
- ширина ондулина составляет 95 сантиметров;
- длина данного материала для кровли равна двум метрам. Но это значение учитывается только при транспортировке и хранении. Монтаж ондулина на крышу производится внахлест. Поэтому его полезная длина равна около 160 сантиметров;
- очень важный параметр – это вес. В нашем случае один лист материала для покрытия крыши имеет массу в 6 килограммов. Если сравнивать с шифером, то вес ондулина будет меньше практически в четыре раза. Это существенно упрощает его монтаж своими руками.
Также в технических характеристиках указывается высота волны. Она составляет 36 миллиметров. Такая «гофра» улучшает прочность ондулина на изгиб.
Покрытие крыши ондулином самостоятельно
В современном мире ежегодно появляются все новые разновидности кровельных материалов, но при этом и давно известные виды настила не уступают по своей популярности. Особо ценятся среди пользователей покрытия, обладающие высокой прочностью, длительным периодом эксплуатации и простым процессом монтажа. Именно к таким изделия можно отнести кровельный ондулин, то есть листы из целлюлозы, пропитанные битумной смесью. Конечно, это довольно общее представление о данном материале, так как в его состав входит множество компонентов и добавок, делающих изделие прочным, стойким к агрессивной среде и долговечным. Сегодня накрыть крышу ондулином несложно, даже не привлекая к процессу профессиональных строителей. Однако, прежде чем решиться на такую процедуру, стоит внимательно изучить все тонкости работы, а также свойства и особенности материала. Чтобы правильно крыть крышу ондулином прежде всего необходимо ознакомиться детально с составом изделия.

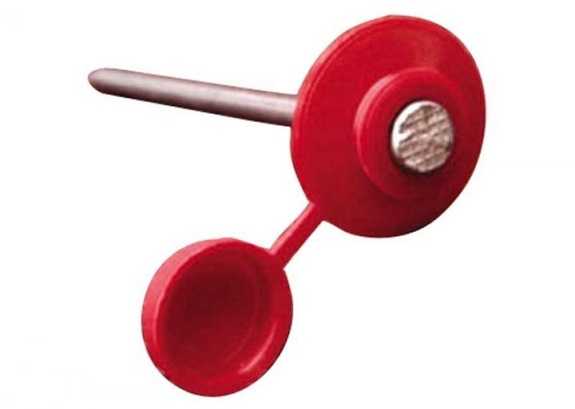

Гвозди для устройства ондулина
Для производства гвоздей под еврошифер в качестве сырья применяется легированная сталь и, чтобы она прослужила как можно дольше, ее покрывают цинковой оболочкой. Стандартный метиз для монтажа данного покрытия имеет длину в 75 миллиметров с диаметром в 3,5 миллиметра. Гвозди используются исключительно для крепежа материала к деревянной обрешетке. Кстати, на теле метиза имеются специальные засечки, обеспечивающие максимально качественное сцепление со структурой древесины. После множества испытаний было доказано, что такие крепежи не позволяют даже шквалистому ветру оторвать лист от основания.
ВАЖНО: Если вы сделали неверный замер и разместили гвоздь не в ту область, то вытаскивать его необходимо при помощи гвоздодера, подложив под него что-нибудь плоское, например, дощечку
Фирменные гвозди оснащаются специальными шляпками с крышечкой. Такой состав метиза создает на плоскости красивую линию, которая только украсит кровельную поверхность, главное, чтобы она была ровной. Для этого лучше всего воспользоваться натянутым шнуром. Массивная шляпка выступает не только в качестве декорации, но и качественно изолирует место крепежа. Благодаря изогнутой нижней юбке шайбы она плотно прилегает к покрытию и не оставляет никакого зазора. Забив такой метиз в кровлю, крышечку нужно защелкнуть, тем самым она скроет его шляпку.
Нельзя не отметить некоторые фокусы данного самого материала. После устройства крепежей, через определенное время проделанное отверстие заполняется битумом, который выделяет ондулин. Помимо этого, в теплую погоду кровельное покрытие склеивается между собой и заполняет все мелкие зазоры
Именно поэтому при монтаже очень важно прижимать материал к основанию. Таким образом получается практически водонепроницаемая поверхность, способная прослужить более 50 лет
Если вы приобретаете ондулиновые гвозди отдельно, то лучше на месте провести некоторую проверку шляпок-крышечек. Провести такую процедуру довольно просто. Возьмите россыпью несколько метизов и попробуйте пощелкать шляпкой. Если крышка без метиза закрывается с трудом, то разместив его туда, сделать это будет невозможно.
Видео описание
В видео представлено мнение пользователя о том, что лучше: гвозди либо саморезы:
Скрытый монтаж
Для крепления ондулина к обрешетке практикуется вариант фиксации полотен на скобы и монтажную пену. Первые устанавливают вдоль поперечных кромок в нижней части волны, крепят к деревянному брусу. Вторую точечно наносят на наружную часть в верхних точках профиля, накрывают последующим листом кровельного материала. Такой способ практичен, так как за счет нахлестов не требуется дополнительная герметизация, целостность полотен не нарушается. Схожая система крепления предусмотрена для натуральной черепицы.
