Требования к уклонам
Уклон крыши – это угол, который образовывается между стропилами и перекрывающей плоскостью (материалом покрытия кровли).
Фото — Угол наклона крыши
Часто мастера рассчитывают этот показатель при помощи простого уравнения:
i = h / (1/2L)
Здесь мы видим следующие значения:
h – по традиционному определению, это высота, в данном случае, это определение высоты коньковой доски над материалом перекрытия; L – это расстояние, которое перекрывается данным участком крыши, или другими словами, ширина здания
Важно помнить, что если у Вас ломаная кровля, то данное значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.. Фото — Оптимальные уклоны кровли. Фото — Оптимальные уклоны кровли
Фото — Оптимальные уклоны кровли
Как пример, если Ваш дом шириной 10 метров, а конек высотой 4, то размер наклона кровли будет составлять:
(1/10*2) / 4 = 0,2, либо если нужно преобразовать данное число в проценты, то умножьте его на 100, получится 20 %. Угол также выражается в градусах, от конвертации его значение не меняется и сейчас одинаково популярны все системы. Градусы предпочтительнее использовать, т.к. в них мы видим реальную величину геометрического значения.
Фото — Теорема расчета угла кровли
Чтобы не путаться самому и не усложнять работу строителям (если Вы заказываете услугу у определенной компании), можно воспользоваться нашей таблицей, в которой, зная данные в процентах или градус уклона, Вы можете подобрать соответствующий угол:
| Значение градуса | Процент уклона | Значение градуса | Процент уклона | Значение градуса | Процент уклона |
| 1 | 1,8 | 16 | 28,7 | 31 | 60 |
| 2 | 3,4 | 17 | 30,5 | 32 | 62,4 |
| 3 | 5,2 | 18 | 32,5 | 33 | 64,9 |
| 4 | 7 | 19 | 34,4 | 34 | 67,4 |
| 5 | 8,8 | 20 | 36,4 | 35 | 70 |
| 6 | 10,5 | 21 | 38,4 | 36 | 72,6 |
| 7 | 12,3 | 22 | 40,4 | 37 | 75,4 |
| 8 | 14,1 | 23 | 42,4 | 38 | 78,9 |
| 9 | 15,8 | 24 | 44,5 | 39 | 80,9 |
| 10 | 17,6 | 25 | 43,6 | 40 | 83,9 |
| 11 | 19,4 | 26 | 48,7 | 41 | 86 |
| 12 | 21,2 | 27 | 50,9 | 42 | 90 |
| 13 | 23 | 28 | 53,1 | 43 | 93 |
| 14 | 24,9 | 29 | 55,4 | 44 | 96,5 |
| 15 | 26,8 | 30 | 57,7 | 45 | 100 |
Крыша должны проектироваться вместе со всем строением, но как Вы понимаете, в процессе строительства, от полученных показаний можно немного отойти. Если возникла такая необходимость, то Вы можете изменить высоту конька для изменения угла уклона. После того, как Вы рассчитали нужный уклон, нужно вычислить, какая высота конька будет для Вас оптимальной. Чтобы узнать это значения, нам опять понадобится таблица, по которой определяют коэффициент высоты коньковой доски:
| Градусы уклона крыши | Коэффициент |
| 5 | 0,8 |
| 10 | 0,17 |
| 15 | 0,26 |
| 20 | 0,36 |
| 25 | 0,47 |
| 30 | 0,59 |
| 35 | 0,79 |
| 40 | 0,86 |
| 45 | 1 |
| 50 | 1,22 |
| 55 | 1,45 |
| 60 | 1,78 |
Чтобы обработать значение, полученное в таблице, Вы должны умножить градус с половины перекрытия, который выясняли в первой таблице, на коэффициент из второй. Получится величина, которая характеризует высоту конька кровли. Точно такое же действие проводится для определения рекомендуемый высоты конька у односкатной кровли, только в таком случае необходимо рассчитывать брать полную площадь перекрытия.
Если у Вас вальмовая или крыша-конверт, то торцевые стороны меряются от середины, до места, на которое опирается скат. Чтобы вывести высоту конька по определенному участку крыши, необходимо по длине каждой стены, где идет скат кровли, прорисовать специальные метки или установить маяки из гвоздей или шурупов. Желательно располагать их четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.
При помощи метра или уровня находим центр бечевки и монтируем на него тонкую планку, которая по отношению к перекрытию будет расположена под углом 90 градусов. Обязательно проверяйте это уголком, уровнем или строительным транспортиром. После двигая веревку по планке, Вы сможете измерить угол стены, и увидеть, где находится оптимальный уклон крыши. Когда определите место, пометьте его при помощи маркера, мела или гвоздя. Если в этом месте Вы отпилите планку, то у Вас будет готовый шаблон, при помощи которого можно будет нарезать любое количество полностью соответствующих Вашим требованиям коньковых досок.
Фото — Градус крыши и её стиль
Расчет угла наклона крыши – это достаточно сложная и кропотливая работа, даже минимальный недочет может стать причиной плохой вентиляции, стоков вод, разрушения кровельного и подкровельного пространства.Видео: устройство крыши
Минимальный уклон кровли из профлиста: допустимые параметры, особенности расчета и рекомендации
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека
Поэтому при первой встрече обратите внимание на нос незнаком
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
Что влияет на выбор угла кровли?
Выбирать угол для кровли из профлиста по принципу «хочу вот такую» — неправильно. Нужно учитывать сразу несколько факторов, из-за которых крутая или плоская кровли могут вам совсем не подойти. Вот, что влияет на выбор уклона для кровли из профлиста:
- снеговая нагрузка;
- ветровая нагрузка;
- тип чердачного помещения.
Разберёмся, как именно влияют эти факторы на вашу кровлю.
Ветровая нагрузка
Климатические особенности везде разные. Где-то ветер совсем слабый, а кое-где дует очень сильно. И он по-разному влияет на кровли с разным углом. Если упростить, то ветер старается опрокинуть крыши с крутым уклоном и приподнять плоские. Но сила ветра везде разная.
Ветровая нагрузка варьируется от незначительных 24 кг/м2 до внушительных 120 кг/м2. В последнем случае это очень серьёзная нагрузка на кровлю. Вот какие рекомендации дают в СНИП по поводу наклона для кровли из профнастила в регионах с разной ветровой нагрузкой:
- При средней ветровой нагрузке рекомендуется делать скаты под углом 35-45°
- При сильной ветровой нагрузке лучше установить угол кровли порядка 15-25°.
- Также в регионах с сильным ветром не рекомендуется ставить плоские кровли — их может сорвать.
Снеговая нагрузка
Не менее важен параметр снеговой нагрузки, который в разных регионах сильно отличается. Например, в Норильске выпадает порядка 500 килограммов снега на один квадратный метр! Это примерно как поставить на кровлю взрослую лошадь. Вряд ли кому-то захочется так делать.
Но всё вышеописанное касается плоской поверхности. На кровлях с крутым уклоном снег задерживается меньше и просто спадает вниз. Поэтому строители рекомендуют в регионах с серьёзной снеговой нагрузкой делать уклон для кровли из профлиста порядка 45°.
Учтите, что снег начинает скапливаться на кровле уже при наклоне 30°.
Важный момент: исходя из практики, на кровлях из профнастила с уклоном 60° и более снег не задерживается вовсе.

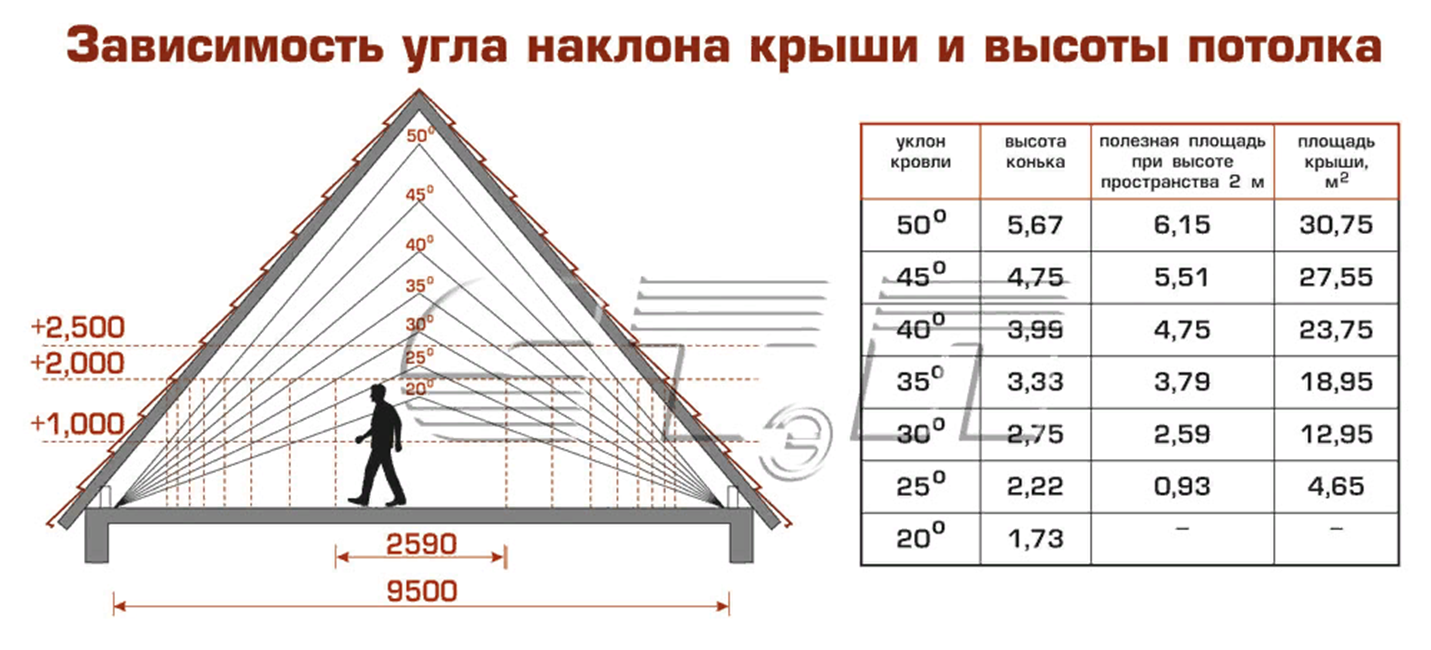

Тип чердачного помещения
Ещё один важный фактор — тип помещения, которое вы хотите сделать под крышей. Здесь всё подчиняется одному простому правилу: чем меньше угол кровли, тем меньше полезного пространства получите.
Но нужно также учитывать и высоту конька. Ведь, например, крышу под углом 30° можно сделать как с высотой 3 метра, так и с высотой 1,5 метра. Понятно, что во втором случае под ней поместится только ребёнок.
Выходит, что с плоской кровлей у вас совсем не получится сделать ни мансарду, ни чердак. При наклоне в 20° и высоте конька в 2 метра взрослый человек с трудом сможет встать в полный рост. А, начиная с 30° и трёхметрового конька, комфорт сильно возрастает.
Выбирайте параметр высоты конька, исходя из своих предпочтений.
Малый наклон скатов: преимущества и недостатки
Основные плюсы плоской крыши:
- Минимальный расход материалов;
- Удобные, легкие и безопасные работы по монтажу кровельных листов;
- Отсутствие конькового элемента, а значит, забот по его герметизации, подрезанию и выкладке металлических элементов.
Кроме того, плоскоскатные крыши – это облегченная нагрузка на стропильную систему. Чем круче уклон, тем массивнее кровля, следовательно: упрочненное основание, точный расчет выносливости и прочее.
Минусы при минимальном угле:
- В недостаточности движения осадков. С плоской крыши снег и дождевые потоки сходят не так быстро, поэтому потребуется тщательная герметизация всех стыков и щелей. Предельным показателем, при котором не придется уделять много времени заделке стыков, считается угол в 12°, меньший уже требует уплотнения специальными герметическими средствами во всех точках стыков кровельного материала.
- Выбранный угол наклона крыши из профнастила рекомендует тип материала. Так, для плоскоскатных крыш показан кровельный лист с высокой волной – она лучше противостоит нагрузкам. Для более крутых скатов можно применять универсальный, стеновой тип материала – сниженное давление на гофру и обеспечение естественного схода осадочных явлений минимизирует риск деформации листов.
Несмотря на то, что при обустройстве крутых кровель придется потратить время и деньги на обустройство удлиненной стропильной системы, неплохая экономия выгадывается на материале. К тому же получается просторное подкрышное пространство, сделав его утепленным застройщик снижает теплопотери минимум на 10-12%. И, наконец, маленький угол ската крыши – это сложная упрочненная стропильная система, на которую ляжет массивная нагрузка. Минимальный угол наклона крыши потребует большего количества дополнительных подпорных элементов.
Дополнительные аспекты при выборе угла скатов
Даже решив сделать малый угол ската крыши, застройщик не всегда получает желаемое. На выбор показателя влияют климатические условия региона: ветровая, снеговая нагрузки, частота и обильность выпадения осадков.
Таким образом, минимальный уклон крыши из профнастила показан в регионах с повышенной интенсивностью ветров. Данный вариант снижает показатель «парусности» кровельного материала. Требования СНиП рекомендуют следующие значения:
- При средних ветровых нагрузках предел крутости кровли должен быть 35-45°;
- Сильные ветра – 15-25°;
- Ураганные ветры – до 8°.
Однако обустраивать совершенно плоскую кровлю не стоит, ураганные явления отлично «справляются» как с завышено крутыми кровлями, так и с плоскими. Средний показатель 8-14° будет оптимальным.
Второй фактор – снеговая нагрузка, есть регионы, где уровень осадков достигает до 75 кг/м и более. Выдержать такую массу плоской кровле непросто, стропильная система не сможет противостоять нагрузке и попросту сломается или хозяину придется ежедневно чистить снеговой покров. Оптимальный угол наклона кровли для естественного схода снега 25-45°. В этом случае не потребуется значительного упрочнения стропил, кучи снега сами прекрасно скатятся вниз.
Как высчитать угол наклона самостоятельно и без формул? Все довольно просто: посмотреть на крыши соседей, какой крутизны скаты у них и последовать их примеру. Как правило, застройка производится по самому оптимальному уровню, и ошибиться тут невозможно. В противном случае придется воспользоваться специальными тригонометрическими формулами и таблицами значений.
Факторы, влияющие на уклон кровли из профнастила
Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:
- Высота снежного покрова;
- Количество осадков, выпадающих в виде дождя;
- Сила и преобладающее направление ветра.
Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.
Снеговой покров, который бывает в некоторых регионах
В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.
Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.
При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.
Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.

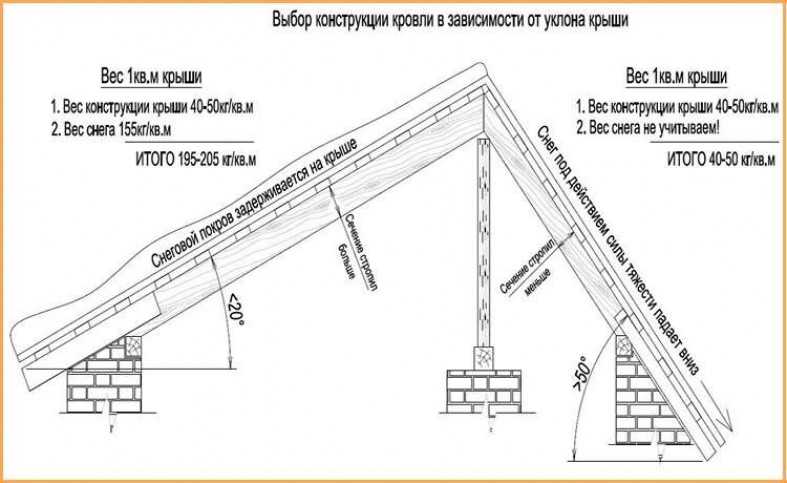

Зависимость стропильной системы от угла наклона односкатной кровли из профнастила
Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

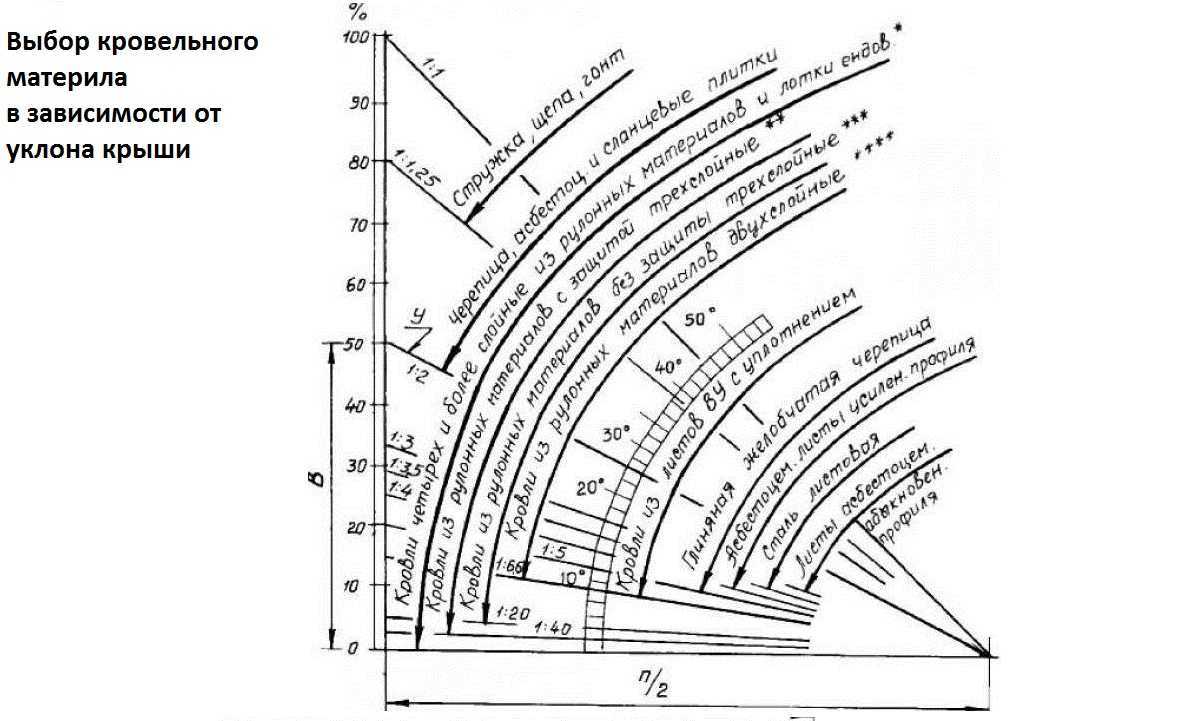

Зависимость угла наклона от кровельного материала
Очевидно, что для территорий с сильными дождевыми и снеговыми осадками, нужно делать крышу под большим углом, а в местностях с сильными ветрами — с минимальным углом.
На выбор минимального уклона также влияют особенности кровельного материала. Каждый из создает свою нижнюю планку для угла крыши. Климатические факторы могут увеличить это значение, однако делать кровлю более пологой чем предполагает материал не стоит.
- Ондулин. Минимальный уклон ската составляет 6°.
- Мягкая черепица. Минимум 11° наклона.
- Профнастил. Не меньше 12°, в противном случае нужно будет заняться проклейкой стыков профлиста.
- Металлочерепица. Минимальное значение ската — 14°.
- Рулонные материалы в два слоя — 15°. Если используется трехслойное покрытие — можно и вовсе крышу делать пологой (2-5°).
Различные кровельные материалы
Уклон крыши
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.
В СНиП II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
| 1° | 1,75% | 16° | 28,68% | 31° | 60,09% |
| 2° | 3,50% | 17° | 30,58% | 32° | 62,48% |
| 3° | 5,24% | 18° | 32,50% | 33° | 64,93% |
| 4° | 7,00% | 19° | 34,43% | 34° | 67,45% |
| 5° | 8,75% | 20° | 36,39% | 35° | 70,01% |
| 6° | 10,51% | 21° | 38,38% | 36° | 72,65% |
| 7° | 12,28% | 22° | 40,40% | 37° | 75,35% |
| 8° | 14,05% | 23° | 42,45% | 38° | 78,13% |
| 9° | 15,84% | 24° | 44,52% | 39° | 80,98% |
| 10° | 17,64% | 25° | 46,64% | 40° | 83,90% |
| 11° | 19,44% | 26° | 48,78% | 41° | 86,92% |
| 12° | 21,25% | 27° | 50,95% | 42° | 90,04% |
| 13° | 23,09% | 28° | 53,18% | 43° | 93,25% |
| 14° | 24,94% | 29° | 55,42% | 44° | 96,58% |
| 15° | 26,80% | 30° | 57,73% | 45° | 100% |
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.
Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.
Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
- При помощи математического расчёта величину уклона крыши находит следующим образом:
- Угол уклона ската i равен отношению высоты кровли Н к заложению L
- i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
- Чтобы было понятней рассмотрим на примере:
- Пусть будет:
- Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
| Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
| Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
| Фальцевая кровля | от 4° | ||
| Ондулин | 5° | 1:11 | |
| Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
| Керамическая черепица | 11° | 1:6 | |
| Битумная черепица | 11° | 1:5 | |
| Металлочерепица | 14° | ||
| Цементно-песчанная черепица | 34° | 67% | |
| Деревянная кровля | 39° | 80% | 1:1.125 |
Кровельный КЛУБ

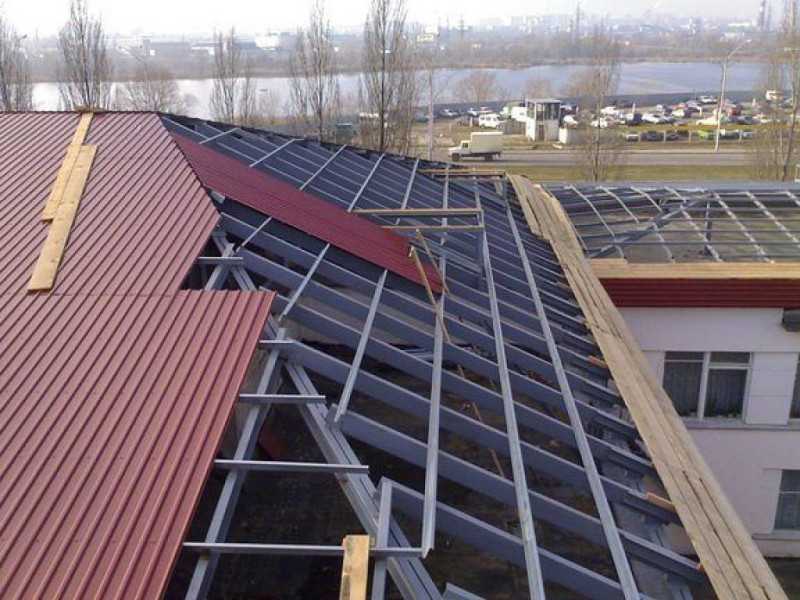

Устройство кровли из профнастила
Профнастил наиболее удобный материал для монтажа кровли. От уровня уклона кровли в немалой степени зависит эксплуатация всего здания, именно профилированные листы металла благодаря своей конструкции, позволяют выполнить укладку материала с минимальным уклоном (от 8 градусов), согласно СниП.
Этот уклон гарантирует нормальный сток дождевой воды благодаря наличию в конструкции профнастила ребра жесткости.
В свою очередь трапецевидное по форме ребро жесткости выполняет две функции:
- укрепляет материал от механических нагрузок;
- равномерно позволяет удаление воды и снега с общей поверхности кровли.
Обустраивая жилые здания, профнастил укладывается с минимальным уклоном в 12 градусов и оптимальным углом наклона в 20. Промышленные сооружения могут использовать меньший градус угла уклона, но не менее 8.
Количество уложенных слоев могут изменять ограничение уклона, к примеру: двухслойная укладка требует увеличения угла для исключения скапливания влаги и других типов осадков на поверхности кровли.
- Для более плотного прилегания стыков используются различные герметики, которые максимально увеличивают защиту от проникновения влаги.
- Если угол наклона при монтаже крыши менее 14 градусов, укладка нижних листов внахлест должна иметь запас не менее 20 см.
Особенность конструкции кровли включает в монтаж элементов уплотнителей, которые обеспечивают герметизацию конька с ендовой частью. Уплотнители исключают попадание влаги и дождя на стыках.
Характеристики профилированного листа ↑
Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.
Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от 1.035 м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

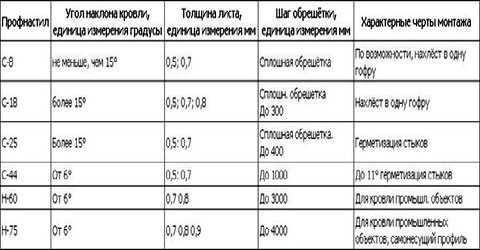

Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.
Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.
Факторы, влияющие на выбор уклона
Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:
- Климатические условия.
- Особенности кровельного материала.
Климатический фактор
Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:
- Снеговая нагрузка. В отличии от дождя, снег очень часто задерживается на поверхности крыши. Если в местности может выпасть метр и более снега, то сложно представить, какой должна быть мощной кровля, чтобы выдерживать такую массу, если она не будет скатываться вниз. Чем больше угол наклона, тем вероятнее, что под своим весом снеговая масса сползет вниз. Вряд ли кому-то захочется зимой чистить не только двор, но и крышу от снега. Поэтому в таких регионах могут быть конструкции с уклоном кровли и 40° и выше.
- Дождевые осадки. Чем больше нагрузка от дождей в территории, тем более крутой создают угол наклона крыши. Чем дольше вода остается на кровле, тем больше вероятность того, что со временем она крыша начнет протекать. Если делать уклон кровли меньше 12°, нужно все стыки кровельного материала тщательно герметизировать, а нахлест листов делать больше.
- Ветровая нагрузка. Если предыдущие факторы говорили в пользу крутых крыш, то в территориях с сильными и порывистыми ветрами наоборот советуется делать уклон кровли небольшим. Это позволит уменьшить парусность конструкции. Если регион подвергается сильным ветрам, крышу лучше создать под углом 15-25°, не более. В случаях же вероятности ураганных ветров, угол наклона может и вовсе составлять 8° и меньше. Однако, это не значит, что можно вообще делать конструкцию плоской, так как она тоже не устоит перед сильным ураганом.
Высокая снеговая нагрузка
Снеговая нагрузка, расчёт
Карта снеговой нагрузки России показывает вес снегового покрова на горизонтальной плоскости. Наибольшее количество снежного покрова приходится на горные районы и центральную часть России.
Карта с зонами снеговой нагрузки РФИсточник dom-krovly.ru
Гарантированно нельзя вычислить минимальный угол наклона крыши из профнастила для схода снега, однако, наклон в 30° и более позволит крыше оставаться чистой уже при среднеинтенсивных осадках.
Взяв для расчёта тверскую область, количество снегового покрова примем 240 кг/м². Данная величина должна быть умножена на поправочный коэффициент µ, учитывающий предполагаемый наклон крыши.
- Коэффициент µ равен 1 при наклоне менее 25 градусов.
- Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.
- Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.
Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².
Заключительной частью расчёта угла ската крыши из профнастила является сравнение предельной нагрузки металлического листа профнастила Н60-845-0,8 к суммарной нагрузке создаваемой ветровой и снежной нагрузкой.
| Предельная нагрузка, кг/м² | Удельный вес кровельного пирога, кг/м² | Ветровая нагрузка, кг/м² | Снеговая нагрузка, кг/м² | Суммарно, кг/м² |
| 324 | 58 | 25,8 | 205 | 288,8 |
Данный расчёт допускает при соблюдении всех выбранных условиях возможность установки профнастила под углом в 30 градусов.
Обобщённо, для большинства территорий Российской Федерации наиболее рациональным может быть постройка крыш с углами скатов от 25 до 40 градусов. Скаты крыш, расположенные в зонах сильных ветров не стоит сооружать с углами более 25 градусов. Оптимальный диапазон начинается от 15 до 25 градусов. Установка скатов с минимальным наклоном крыши из профнастила в зонах сильных ветров может создать подъёмную силу и содрать металлический настил.
Выбор конструкции кровли будет зависеть от уклона крышиИсточник zen.yandex.ru
В видео можно увидеть кровлю из профлиста с уклоном:
Основные правила устройства крыши ↑
Способ укладки материала при выполнении монтажа профлиста на крышу в немалой степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей укладки и правил эксплуатации.
Какой должен быть уклон кровли ↑
Минимальный уклон кровли из профлиста для жилых зданий считается – 12°,оптимальным считают–20°, а из профнастила для промышленный сооружений равен, соответственно, – 8°.
Эти ограничения могут измениться в зависимости от числа положенных слоев. Например, если выполняют укладку в два слоя, то наклон необходимо увеличить, чтобы не дать различным осадкам скапливаться при стыках профильного листа. Чтобы защитить их от осадков, стыки промазывают герметическим наполнителем.
В том случае когда наклон крыши менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении не должен быть меньше 20 см.
На стыке с ендовой и коньком герметизацию проводят при помощи специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли во время сильной непогоды, например, ливневого дождя. При ее установке подобной оставляют зазор, достаточный для движения воздуха.
Следует особо отметить, что в процессе перекрытия крыши с углом наклона 12° и меньше проводят герметизацию стыков горизонтальных и вертикальных перехлестов профилирующих листов при помощи силиконового герметика.
- 15 –30°, требуется нахлест в интервале, от 15 до 20 см.
- Более 30° – допустим нахлест от 10 до 15 см
Как крепится профлист на конструкцию крыши ↑
Для крепления профнастила конструкциям крыши, выполненным из дерева, больше всего подходят специальные саморезы для кровли, которые выполнены на конце со сверлом и оснащены неопреновой прокладкой. В отличие от крепления шифера здесь крепление проводят только в нижней части волны.
Используемые саморезы имеют размеры – 4,8 х 35 мм. Для закрепления коньков в верхней части используют саморезы побольше, длиной в 8 см. Следует позаботиться также о паро- и гидроизоляции, и о наличии зазора, обеспечивающего вентиляцию пространства под крышей. Эти требования при монтаже профнастила – обязательны.
Какую выбрать обрешетку ↑
У производственных и промышленных объектов крыша, как правило, плоская или односкатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля, начиная от 4,4 см. Его приваривают на металлический каркас. Затем по нему устраивают неэксплуатируемую плоскую крышу.
Для скатных крыш в основном берут профилированный лист, высота профиля которого не меньше, чем 3,5 см, а толщина листа – около 0,6/0,7 мм.
Важно знать, что чем выше профиль, тем он сможет выдержать большую нагрузку.
Размер обрешетки определяет высота волны использованного листа и уклон кровли из профлиста.
- Если для работы используют профнастил марки С20, то при уклоне меньше 15°выполняется сплошная обрешетка, а нахлест листов – в две гофры.
- При угле меньше 15° и используемом материале марки С35, то для обрешетки рекомендуется выбирать шаг в 30 см, нахлест – в одну волну. В некоторых отдельных случаях допущен шаг в 65 см.
- Еще марки профилирующего листа – С44 и более. В этом случае расстояние между решетинами увеличивают до 500 мм, возможно, и более. Если крутизна ската превышает 15°, конструкцию под листы выполняют с шагом, начиная от 350 и заканчивая 500 мм, смотря какова высота гофры профнастила.
При любом наклоне кровли предполагается также устроить водосточную систему, которая будет «отвечать» за правильное удаление осадков и излишков влаги с поверхности крыши. Его наклон должен быть организован так, чтобы при установке внутренней системы водосбора он был направлен в сторону воронок для приема воды, либо по направлению желобов, если есть наружный водосбор
Важно также, чтобы был обеспечен оптимальный уклон кровли из профлиста.
При организации наклона до 10° рекомендуется укладывать специальные мембранные покрытия, которые в состоянии надежно защитить кровлю от влаги и повреждения материалов.
Важно знать, что если наклон крыши уменьшается, то необходимо соответственно увеличить зазор для вентиляции.
При монтаже профилированных листов нужно следовать всем требованиям к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста. В частности, их монтируют с нахлестом на основание, чтобы обеспечить защитить подкровельное пространство.
Пренебрежение любым из требуемых критериев может привести к плачевным последствиям.
2017 stylekrov.ru
Как покрасить оцинкованное железо:от выбора краски до покраски Советы как сделать правильно крышу из металлочерепицы Кровля фальцевая металлическая: описание, технология монтажа Профиль для профнастила: разновидности листа
Факторы, влияющие на уклон будущей крыши
Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:
- До 5° — плоская;
- До 25° — небольшой уклон;
- Более 20° — скатная;
- Более 40° — крутой уклон;
- 45°-60° — большой уклон;
Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.
Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.
Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.
Определяемся с минимальным уклоном односкатной крыши
Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.
Односкатные крыши с большим уклоном
Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.
Крыши односкатного типа с небольшим уклоном
Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.
Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.
Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.
При минимальном угле крыши с одним скатом
Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.
