Критерии выбора материала
Решая чем лучше покрыть крышу дома, и дешевле сделать конечную смету, приходится изучить немало вариантов. Выбирая материал для кровли, оценивают следующие параметры:
Вес
Первый параметр на который стоит обращать внимание. Дополнительный вес увеличивает нагрузку на конструкцию крыши, из-за чего потребуется укрепление стропильной системы и обрешетки; возрастет общая стоимость. Надежность
Материал должен быть практичным и долговечным, поэтому при его выборе учитывают погодные факторы. Разные виды кровельного материала по-разному ведут себя в сложных условиях (при морозе, жаре, сильном снегопаде или ветре). Несоблюдение правил сокращает срок службы покрытия
Надежность. Материал должен быть практичным и долговечным, поэтому при его выборе учитывают погодные факторы. Разные виды кровельного материала по-разному ведут себя в сложных условиях (при морозе, жаре, сильном снегопаде или ветре). Несоблюдение правил сокращает срок службы покрытия.
Декоративные качества. Кровля является важным декоративным элементом оформления дома. Цвет и фактуру выбранного материала можно подчеркнуть дополнительными деталями. Для металлической кровли подойдут кованые элементы, для черепичной – керамические.
Декоративный элемент крышиИсточник pinterest.com
Экономичность. Если задумана кровля сложной формы, не обойтись без бригады специалистов, способных выполнить сложный монтаж. Это может существенно повлиять на стоимость работ. Также на сложных кровлях увеличивается количество отходов.
Физические качества. При выборе оценивают гибкость материала. Если крыша будет металлической, на выбор повлияет вид металла и его толщина. В районах со снежными зимами необходимо помнить, что с разных материалов снег сходит по-разному (задерживается и слеживается на шершавой поверхности).
Вопрос шумоизоляции актуален для всех видов крыш. Шум может стать проблемой не только из-за особенностей кровельного покрытия (металлочерепицы или металлического листа). Неграмотно выполненный монтаж приводит к резонированию конструкции даже при небольших порывах ветра. Чтобы шум от дождя не превратился в проблему, используют несколько приемов:
- Устраивают звукоизолирующий слой. В большинстве случаев с этой функцией справляется утеплитель из минеральной ваты толщиной 200 мм.
- Используют кровельные материалы с шумопоглощающим эффектом.
- Устраивают изолированный чердак.
Крыша с чердачным помещениемИсточник dukesroofing.com

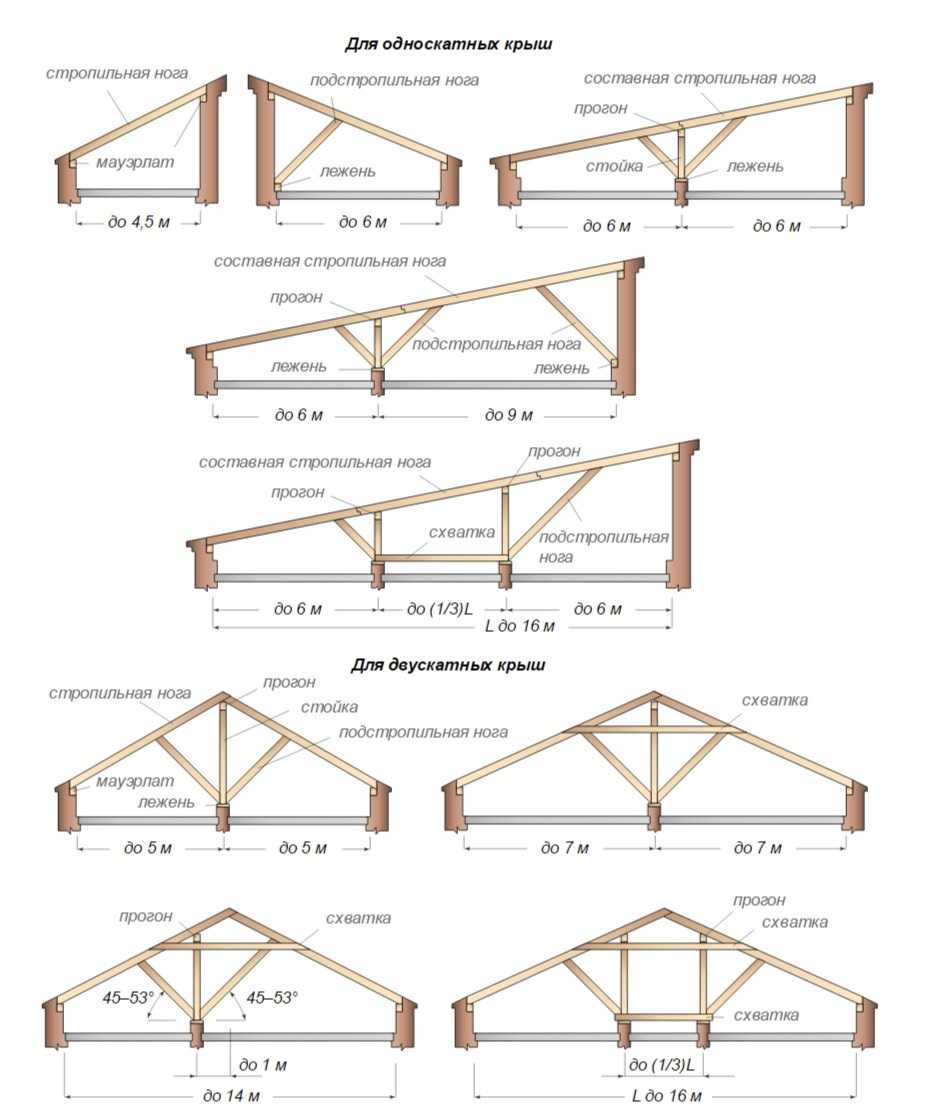

Варианты конструкций
Простота установки и ремонта висячих стропил обусловлена тем, что их можно помещать непосредственно на дубовую доску, которая монтируется на верх кирпичной стены. Деревянный элемент имеет сечение 50х50 мм. Благодаря такой особенности можно существенно удешевить процесс постройки и ремонта.
Простая арочная конструкция
Основное требование при создании такой конструкции – скрепление опорного элемента с затяжкой следует выполнять согласно определенным СНиПам.
Второе условие, соблюдаемое в процессе установки стропильной системы – точка, где соединяется затяжка и стропильная нога, должна находиться непосредственно над подкладочной доской. При этом конек следует выполнять на высоте, не большей, чем 1/6 часть длины затяжки. Довольно часто узел скрепления затяжки со стропильной ногой выполняется врезанием одним или «двойным» зубом. Прочность соединения при этом отличается средними показателями.
Врезку «двойным» зубом используют, когда затяжка довольно тонкая, или для нее выбрана древесина, уязвимая к механическим воздействиям. Узел скрепляется болтами. Может применяться обшивание досками или металлическими листами.
Узел соединения следует заранее подготовить. Его также точно подгоняют еще до монтажа на дом. Практически все работы ведутся с использованием шаблонных стропил, по которым отмечаются места врубки и соединения элементов. В коньке стропильные балки соединяют при помощи сопряжения их концов. Это обуславливает высокую жесткость скрепления.
Арочная конструкция с элементами усиления
Благодаря использованию подвески вместо одной затяжки можно использовать две, имеющие меньшую длину. Соединение затяжек и подвески происходит в Т-образном узле конструкции. В месте, где осуществляется скрепление этих элементов, устанавливают хомут для подвеса или бабки. Благодаря подвесу силы, действующие на конструкцию вертикально, частично переносятся на коньковое соединение.
Для больших пролетов используются длинные висячие стропила с затяжкой. Чтобы компенсировать прогиб балок конструкции, используют дополнительные узлы подкосов. К стропилам они крепятся достаточно жестко. Для этого используется специальный узел крепления.
Приподнятые затяжки
Устройство крыши на стропилах висячего типа отличается сложностью выполнения. В таких системах намного больше узловых соединений. Сопряжение элементов должно быть максимально точным. Схемы монтажа таких конструкций используются для постройки крыш в домах жилой мансардой.
Создание системы стропил с приподнятыми затяжками требует немалого опыта подобных работ. Эта схема отличается тем, что в ней затяжка не крепится к нижним концам стропильных балок, а врезается в них чуть выше середины. При этом используются косые пазы. Подобные узлы крепления получили название «полусковородные». Места соединения усиливаются болтами.
Затяжка крепится очень жестко, поэтому в точках опоры стропильных ног необходимо выполнить специальный узел соединения. В одной из точек опоры выполняется скользящее соединение. Это необходимо, чтобы равномерно распределить нагрузку между стропильными балками. Опорные ползуны могут изготавливаться с выносом конца стропил за стену.
Если мансарда будет утепляться, а потолок нижерасположенного помещения – гидроизолироваться, затяжки следует усилить узлом подвески. Ее монтируют с применением металлических хомутов.
Важно! Такая конструкция достаточно сложна, поэтому во время расчета характеристик узлов следует пригласить строителя-конструктора.
Конструктивные элементы двухскатных крыш
В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.
Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.
Стропильная нога
Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.
Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.
Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.
Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.
Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.
Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

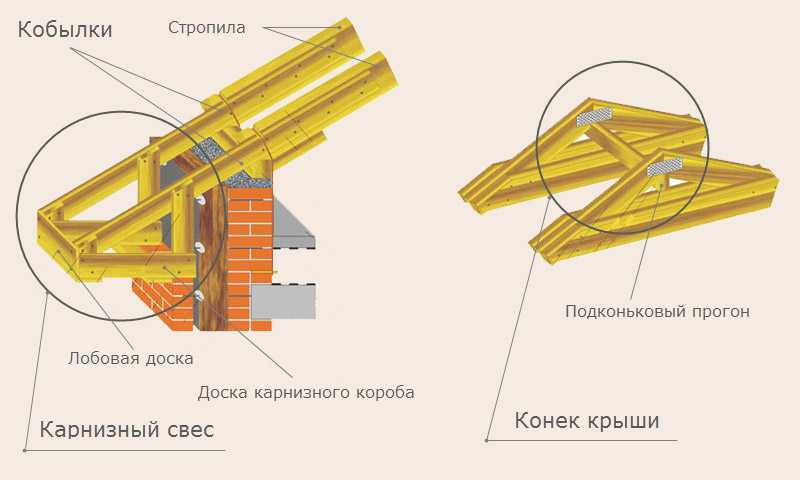

Конек крыши
Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.
Свес крыши
Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.
И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.
Установка коньковой доски
Разложите балки перекрытия по разметке на стенах и застелите их досками, используя эту площадку для работы по установке коньковой доски и стропил крыши.
Устраивая площадку для работы, привинчивайте временные доски настила. Во время работы незакрепленные доски незаметно сдвигаются с опоры. Можно провалиться, наступив на такую доску.
Высоту коньковой доски и высоту её установки, обеспечивающей проектный уклон крыши, вычисляют двумя способами. Первый, когда высота коньковой доски делается равной длине вертикального разреза стропильной ноги. Второй, когда для конька выбирается доска из сортамента пиломатериалов высота которой, больше длины вертикального разреза стропила. В обоих случаях сначала нужно определить длину вертикального разреза стропила.
Разметьте отвесную линию на краю стропила плотницким треугольником, отметив на доске точки 6 и 12 либо примените для разметки ранее изготовленный фанерный шаблон. Измерьте отмеченную линию, она получится длиной 20,6 см. Значит, для коньковой доски нужно выбрать доску шириной 22,5 см. Эту доску нужно отпилить циркульной пилой до ширины 20,6 см и тогда ее низ получится на высоте 1750 мм. Либо поставить ее такой, какая она есть и тогда ее низ получится на высоте 1731 мм (1750-225+206=1731) от верхней обвязки стен.
Для временного закрепления коньковой доски установите к средней стене три–четыре стойки из досок 50×100 мм выше центральной стены на 1,8–1,9 м. Выровняйте их по вертикали и временно закрепите к центральной стене. Отмерьте и отметьте на стойках высоту 1750 или 1731 мм выше обвязки центральной стены и прикрутите деревянные прибоины, как показано на рисунке. Они будут опорой для коньковой доски.
Установите на стойки коньковые доски. Стыки досок конька старайтесь сделать в середине между парой стропил, они пока не установлены, поэтому ориентируйтесь на балки перекрытия под ногами. Стыки досок конька закрепите боковыми деревянными или металлическими накладками. Боковые смещения коньковой доски будут устранены при установке стропильных пар. Одинаковой длины они будут центрировать конек. Продольное смещение конька устраните установкой временных подкосов, прибитых к внутренней стене и доске конька либо к внутренней стене и стойкам, удерживающим конек.
После установки коньковых досок разметьте на них положение стропил. Разметку начинайте от торца здания. Приставьте к каркасу стены длинный уровень и отметьте положение, по которому нужно укоротить конек, ровняя его со стеной. Либо сделайте отметку показывающую конец стены и отмерьте расстояние на выступ крыши. Вместо длинного уровня можно использовать отвес или лазер.
Разметьте по проекту всю коньковую доску под установку стропил. Разметка на коньке должна совпадать с разметкой на обвязках стен.
Этапы возведения
После определения типа стропил можно приниматься за само строительство. Для начала выполняется схематический чертеж. Стоит сразу отметить, что его желательно доверить профессионалам, так как для него необходимы специальные знания и опыт в данной сфере. Составление расчетов на уровне обывателя – довольно опасное мероприятие, так как при проектировании могут быть сделаны погрешности, которые могут привести позднее к изменению целостности кровельной системы или же к ее разрушению.
После того как будет создан чертеж, начинается выполнение дальнейших задач, то есть монтаж мауэрлата. Применяется для этого деревянный брус, имеющий сечение 20х20 см, он кладется по периметру стен и укрепляется
Нужно обратить внимание на то, что для мауэрлата необходима защита от сырости, поэтому под него монтируется специальный материал, к примеру, рубероид
При использовании блоков или кирпича для возведения стен, требуется выполнение бетонной выравнивающей стяжки по их периметру, только после этого может ставиться мауэрлат.
В качестве материала для стропильных ног лучше всего использовать деревянный брус с сечением 20х5 см. При необходимости он отпиливается до подходящей длины, с нижней стороны изготавливаются специальные пропилы, обеспечивающие их прочный упор в мауэрлат.
Висячие стропила могут устанавливаться с использованием конькового бруса, который придает конструкции дополнительную жесткость. При организации крыши без него соединение стропил в верхней части должно производиться с упором, а не внахлест.
Существует два варианта монтажа: установка вначале двух крайних пар ног с использованием конькового бруса, после чего ставятся оставшиеся, либо по порядку. Более предпочтительным является первый вариант, так как за счет него можно получить экономию во времени, а также более надежную конструкцию, устойчивую ко многим видам нагрузок.
Для изготовления затяжек используется тот же материал, что и для стропильных ног. Монтируется затяжка в горизонтальном положении. Как было отмечено ранее, чем ниже ее месторасположение, тем лучше становятся ее характеристики. Нужно учитывать данное обстоятельство, которое имеет особое значение, если планируется эксплуатация чердачного пространства. При отсутствии бруса подходящего размера для создания затяжки могут применяться соединенные внахлест обрезки.
Конструктивные особенности
Кровля, выполненная с висячими стропилами, имеет ряд особенностей. Существует несколько видов таких изделий:
- Простой треугольник, который не имеет усиливающих элементов.
- Треугольная конструкция, имеющая усиливающие узлы.
- Стропильная конструкция с приподнятой затяжкой.
Наслонные стропила выбираются при наличии в доме межкомнатных перегородок. На них и опирается двускатная крыша. Такие стропильные конструкции намного легче, требуют использования меньшего количества материалов. Кроме того, для их создания требуется устанавливать дополнительные элементы.
Их чаще всего используют при устройстве двускатной крыши в небольших домах. Однако при выборе наслонных стропил понадобится делить внутреннее пространство дома на несколько частей.
Параметры стропильной системы двускатной кровли всегда ориентируются на конкретные условия эксплуатации. К примеру, в домах, которые находятся в северных широтах, лучше выполнять крыши с крутыми скатами. Это будет способствовать быстрому самоочищению двускатной кровли от снега. Однако такое решение связано с необходимостью усиливать конструкцию внутренними элементами. Крыши с висячими стропилами и крутыми скатами имеют большую парусность.
В теплых регионах, напротив, следует устраивать более пологие кровли. Они отличаются большей легкостью, простотой установки и ремонта. В них могут использоваться одинаково успешно как наслонные, так и висячие стропила.
Висячие системы стропил сегодня более популярны, поскольку обладают несколькими плюсами:
- Им не нужна дополнительная опора, что позволяет встраивать внутри дома помещения большой площади. С наслонными стропилами приходится разделять внутреннее жилое пространство перегородками.
- Силовые узлы, которые делают конструкцию прочнее, прячутся на чердаке.
- Монтаж двускатной кровли выполняется максимально просто.
Важно! Хотя работы по устройству висячих стропил проводятся довольно легко, перед началом строительства следует выполнить точный расчет крыши. Это требует определенных знаний и навыков
Если пренебрегать качеством стыковки отдельных элементов, такая крыша будет опасной.
Учитывая такие особенности висячих конструкций, можно сделать очень прочную и долговечную конструкцию, ремонт которой будет проводиться очень легко. Кроме того, двускатные изделия отличаются высокой эстетичностью. Варианты конструкции и узлы висячих стропил следует рассмотреть подробнее.

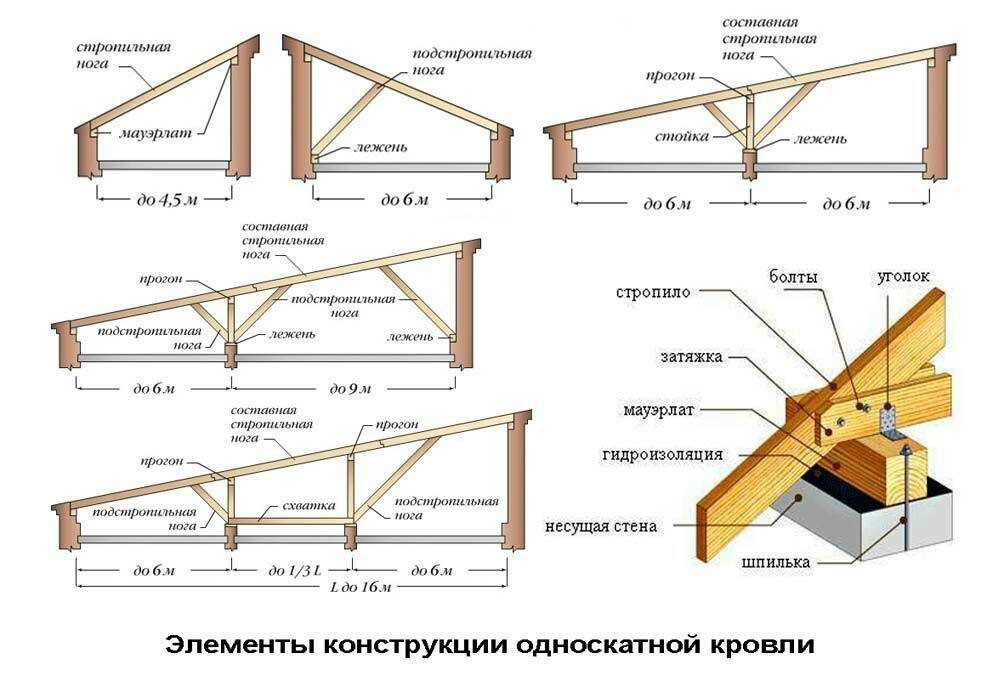

Основные компоненты
Конструкция висячих стропил напоминает равнобедренный треугольник. Его основание равно ширине дома. В такую стропильную систему крыши входят следующие основные элементы:
- мауэрлат – основание крыши. Этот элемент используется как в висячих, так и в наслонных конструкциях. Мауэрлат представляет собой мощный деревянный брус, уложенный на верхней части стен по всему периметру. Этот элемент необходим для того, чтобы нагрузка от висячей стропильной системы равномерно передавалось на фундамент;
- ноги стропил – это основной элемент конструкции. Их устанавливают попарно. Одна стропила с одной стороны дома, другая с противоположной;
- затяжка. Этот элемент крепится к нижнему краю каждой стропильной пары. Именно затяжка является нижней гранью равнобедренного треугольника висячей стропильной системы.
Это основные элементы конструкции. Любая крыша с висячими стропилами без них не обходится. Кроме этого, в зависимости от конструкции, могут использоваться и другие элементы. Например, для усиления крепления пар стропил друг к другу и для снятия нагрузки на растяжку используется ригель. Этот элемент представляет собой небольшой деревянный брус или доску. Ригель устанавливается в верхней части треугольника висячих стропил и представляет собой разновидность приподнятой затяжки.
Также система может быть оснащена «бабкой». Этот элемент крепится верхней частью к коньку, а нижней к затяжке. Бабка нужна для того, чтобы предотвращать распирание несущих наружных стен от нагрузок, которые им передают пары стропил. Элемент применяется в тех случаях, когда скаты имеют большую длину.
Часто конструкцию крыши с висячими стропилами дополнительно укрепляют подкосами. Эти элементы представляют собой подпорки расположенные горизонтально. Их главная цель – это поддерживать висячие стропила в верхней и средней их части. Подкосы служат для того, чтобы избежать прогибов. Их часто используют в тех случаях, когда стропила имеют большую длину.
Практические советы
Если нужно сделать мансардную крышу с применением наслонных стропил, обязательным условием является установка брусового каркаса внизу, а вверху стропильные ноги следует прятать в коньковый прогон.
Если вам нужно соединить стропильную ногу с мауэрлатом, используйте защемление. Можете соединить его металлическим материалом. Для этого существует способ, заключающийся в использовании большого торцевого угла. Он в будущем обеспечит возможность стропилам взаимно упираться.
Применяется наслонный тип вкупе с соединением, подразумевающим за собой просверливание отверстий для болтов.
Заключение
В завершение вышесказанного стоит отметить, что благодаря грамотному исполнению расчетов и общего объема работ, висячие стропила по эксплуатационным свойствам не будут уступать наслонным. Помимо устойчивости и высокой прочности, использование данной конструкции позволит образовать чердачное пространство, подходящее для применения в хозяйственных или других целях. В случае обустройства мансардной крыши, такая стропильная система становится идеальным вариантом.
