Что учесть при расчете и возведении кровли, чтобы она выдержала любой снег

Пример приведения нагрузок действующих на 1 м² к нагрузкам действющим на 1 пм.

Дано: для двух типов предельных состояний имеем нагрузки Qр и Qн действующие на 1 м² крыши равными 317 и 242 кг/м². Шаг стропил b=1,2 м.
Решение.
Нагрузку нужно умножить на шаг установки конструктивного элемента ( в данном случае, шаг стропил).

qр=Qр×b=317 кг/м²×1,2 м=381 кг/м
qн=Qн×b=242 кг/м²×1,2 м=291 кг/м

Те же нагрузки, шаг стропил b=0.8 м

Решение.
qр=Qр×b=317 кг/м²×0,8 м=254 кг/м
qн=Qн×b=242 кг/м²×0,8 м=194 кг/м

Те же нагрузки, шаг стропил b=1 м

Решение.
qр=Qр×b=317 кг/м²×1 м=317 кг/м
qн=Qн×b=242 кг/м²×1м=242 кг/м
Аналогично определяются нагрузки и на другие конструктиыные элементы крыши, например, на прогоны, бруски или доски обрешетки.

« назад           далее »

Формулы расчета.

Нормативное значение снеговой нагрузки: S=0,7c_в c_t μ S_g,

где

c_в — коэффициент, учитывающий снос снега с покрытий зданий под действием ветра.

Для пологих (с уклонами до 12% или с  f/l<=0,05) покрытий однопролетных и многопролетных зданий без фонарей, проектируемых в районах со средней скоростью ветра за три наиболее холодных месяца V=> 2 м/с (см. схемы Г.1, Г.2, Г.5 и Г.6 приложения Г), следует установить коэффициент сноса снега	Для покрытий с уклонами от 12 до 20% однопролетных и многопролетных зданий без фонарей, проектируемых в районах с V=>  4 м/с (см. схемы Г.1 и Г.5 приложения Г) следует установить коэффициент сноса	Для покрытий высотных зданий высотой свыше 75 м с уклонами до 20% (см. схемы Г.1, Г.2, Г.5 и Г.6 приложения Г) допускается принимать	В остальных случаях
V — средняя скорость ветра за три наиболее холодных месяца принимается по карте 2	св=0,85	св=0,7	св=1
Снижение снеговой нагрузки, предусматриваемое, не распространяется:а) на покрытия зданий в районах со среднемесячной температурой воздуха в январе выше минус 5 °С (см. карту 5 приложения Ж);б) на покрытия зданий, защищенных от прямого воздействия ветра соседними более высокими зданиями, удаленными менее чем на 10 h1 , где h1 — разность высот соседнего и проектируемого зданий;в) на участки покрытий длиной b , b1 и b2 у перепадов высот зданий и парапетов (см. схемы Г.8-Г.11 приложения Г).

Высота zв , м	Коэффициент k для типов местности
	А — открытые побережья морей, озер и водохранилищ, сельские местности, в том числе с постройками высотой менее 10 м, пустыни, степи, лесостепи, тундра	В — городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м	С — городские районы с плотной застройкой зданиями высотой более 25 м
<= 5	0,75	0,5	0,4
10	1,0	0,65	0,4
20	1,25	0,85	0,55
40	1,5	1,1	0,8
60	1,7	1,3	1,0
80	1,85	1,45	1,15
100	2,0	1,6	1,25
150	2,25	1,9	1,55
200	2,45	2,1	1,8
250	2,65	2,3	2,0
300	2,75	2,5	2,2
350	2,75	2,75	2,35
>= 480	2,75	2,75	2,75

с_t — термический коэффициент принимается 0,8 для неутепленных покрытий зданий с повышенными тепловыделениями, во всех остальных случаях принимается равным 1.

μ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие

Коэффициент надежности по снеговой нагрузке  γ_f следует принимать равным 1,4.

Как безопасно убрать снег с крыши?

Собственноручная чистка снега приносит мало удовольствия и требует немало времени. Оптимальным вариантом будет установка снегозадержателей — незаменимых элементов кровли, которые способны устранить риск схождения снега. Миссия всех снегозадержателей предельно проста. Они препятствуют скату снежной шапки, фиксируя её на месте. Что происходит дальше обуславливается видом снегозадержателя.

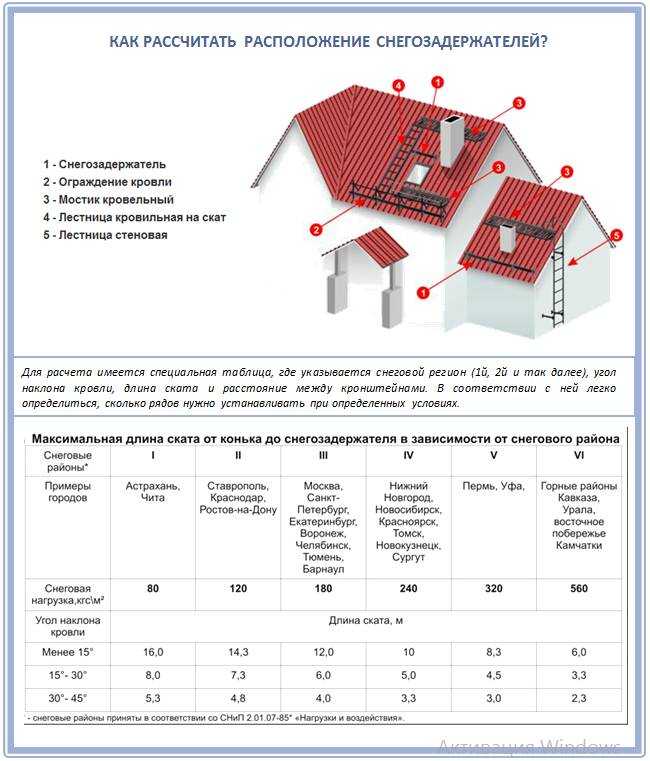

Снегозадержатели крепятся по границам крыши, немного удаляясь от нижнего края. Оптимальное расположение снегозадержателя — над уровнем, где сама стропильная конструкция крыши соприкасается с наружной стеной дома. Способ крепления определяется конструкцией снегобарьера и типом кровельного материала.

Существуют следующие варианты решения проблемы с нежелательным сходом снега с крыши:

• Частичный дозированный сход снежных масс;
• Полностью исключить спуск постепенно тающего снега;
• Не занимать территорию непосредственно под крышей, для того чтобы скатываясь снег не представлял угрозы здоровью людей и целостности рядом находящихся предметов.

Оптимальным вариантом станет контролируемое, постепенное и дозированное схождение снега с крыши. С этой функцией прекрасно справляются снегорезы, которые как бы разрезают (дозируют) сход глыб льда и снега, не давая разом обрушиться всей огромной снежной шапке, и за счет уменьшения энергии при падении предотвращают нежелательные последствия.

Различные виды кровельных снегобарьеров отличаются как внешне (форма и размер), так и самим материалом, от этих характеристик и зависит надежность конструкции. Стоит отметить, что выбор снегозадержателей обусловлен несколькими моментами: климат местности (количество возможных осадков в виде снега), угол наклона крыши, тип кровли. Первоначально при выборе снегозадержателя следует учитывать какой объем снега необходимо сдерживать.

Для дозированного и безопасного освобождения крыши от снега устанавливаются снегобарьеры:

• решётчатые;
• трубчатые;
• зубья (для мягкой кровли).

Дозированно избавляться от снежной массы позволяет не сплошная конструкция снегозадержателя. Снег частично поступает в водосток, что не наносит существенного урона.

Для полной блокировки ската снежных масс устанавливаются снегобарьеры:

• пластинчатые;
• уголковые;
• снеговые «брёвна».

Удерживая снежную массу, такие снегозадержатели обеспечивают таяние и постепенное стекание нежелательных осадков по водосливу. Снегобарьеры устанавливаются для кровли с углом наклона ниже 60 градусов, иначе объемная снежная шапка будет скатываться самостоятельно небольшими частями сразу после осадков и не удержится на кровле.

Определение массы снега и нагрузки по СНиП

Чтобы пресечь разрушение кровельных конструкций крыши, при ее проектировании осуществляются расчеты нагрузки от зимних осадков.

1. Удельный вес обычного снега равен 100 кг/м ³.
2. Если он мокрый, то его плотность достигает 280 кг/м³.
3. Масса слежавшегося наста достигает 500 кг/м³.
4. Кубический метр льда весит 916 кг.

Зная, сколько весит снег, можно спроектировать несущие конструкции крыши, которые его выдержат.

Особенности определения нагрузки от снеговых масс

Расчет несущей конструкции кровли производится при помощи способа выявления предельных состояний:

1. Первое из них возникает, если из-за нагрузок была потеряна несущая способность сооружения, и оно разрушается. Расчет конструкции при этом производится на максимум возможных воздействий.

Результат неправильного расчета нагрузки от снега — крыша обвалилась от его тяжести.

Данное положение описывается формулой Q≤R. Это значит, что напряжения, появляющиеся в сооружении от нагрузок, не должны быть больше максимально допускаемых.

1. 22222Второй вид предельного состояния появляется от слишком сильных деформаций при статической либо динамической нагрузке. Сооружение недопустимо прогибается, сочленяющие узлы в нем могут раскрываться. Крыша не приходит в негодность полностью, но требует ремонта.

Стропильная система выдержала снеговую массу, но покрытие придется ремонтировать.

Данное положение описывает формула F≤Fн. Это означает, что возникающее при нагрузке прогибание сооружения не должно быть выше допустимых значений.

Для нагрузок от зимних осадков каркас кровли рассчитывается по первой категории предельных состояний. Тут учитывается вся масса снега Q. Это значение называется расчетной нагрузкой и обозначается как Qр.н.

Для вычислений по второй категории предельных состояний снеговая масса берется с понижающим коэффициентом 0,7. Иными словами — расчет производится при нагрузке составляющей 0,7∙Q. Этот показатель указывается как Qр.н.н. (расчетное значение по норме нагрузки).

Влияние угла уклона кровли на вычисления

Влияние розы ветров на снеговую шапку — на подветренном скате кровли она гораздо больше.

Исходя из наклона кровли и ветровой нагрузки, снега на ней бывает больше либо меньше, чем на горизонтальной поверхности грунта. При буранах, метелях его частички уносятся воздушными потоками на подветренную сторону, где и оседают.

Таблицу и карту для расчета можно найти в этом своде правил.

Повышение и понижение снеговой нагрузки на кровлю, на которую влияют роза ветров и уклон скатов, учитывает коэффициент µ. СНиП №2.01.07/85 определяет такие его величины:

• если угол наклона кровли равен меньше 25˚, то данная величина составляет 1;
• когда уклон равен 25–60˚, то берется параметр 0,7;
• при наклоне скатов больше 60 градусов коэффициент не используется.

Как производятся вычисления

Толщина снежного слоя определяется над горизонтальной поверхностью земли. Затем эта величина перемножается на коэффициент 1,5.

Для учета по районам России используется таблица из СП №20.13330/2011. В ней указывается нормативная масса слоя снега над горизонтальной поверхностью почвы:

Снеговой район РФ	1	2	3	4	5	6	7	8
Q, кг/м² (кПа)	80 (0,8)	120 (1,2)	180 (1,8)	240 (2,4)	320 (3,2)	400 (4)	480 (4,8)	560 (5,6)

Также применяется специальная карта из того же свода правил, указывающая снеговые районы РФ:

Карта снеговых районов России.

По ней видно, что, например, в Московской области масса снежного покрова составляет 126/180 кг/м².

Чем уклон скатов крыши больше, тем меньше на ней лежит снега, так как он сходит с нее под собственной тяжестью. При параметре более 60˚ снег на кровле вообще не задерживается. То есть µ=0.

На крутой крыше снега практически не остается, он сползает с нее.

Для промежуточных величин наклона крыши коэффициент определяется способом усреднения. Например:

• для скатов, наклоненных под углом в 50˚, коэффициент µ составляет 0,33;
• для 45˚ — 0,5;
• для 40˚ — 0,66.

Нужные для выбора сечения и шага монтажа стропил, расчетная и нормативная нагрузки от массы снега, вычисляются при умножении полной нагрузки от его веса на коэффициент µ:

1. Qр.н.=Q∙µ — для первой категории предельных состояний;
2. Qр.н.н.=(0,7∙Q)∙µ — для второйгруппы.

При расчетах в первом случае полная снеговая нагрузка ищется в таблице из СП №20.13330/2011. При вычислениях во втором случае табличная величина массы снежного слоя перемножается на 0,7. Можно этого и не делать, а определить нагрузку по карте из свода правил, учитывающей типы местности.

Чем опасны снеговые нагрузки

Высокие снеговые нагрузки опасны по нескольким позициям:

• Создание чрезмерного давления на стропильную систему, вызывающего прогиб, провисание покрытия или разрушение несущих элементов крыши.
• Появление дополнительной нагрузки на стены дома, а через них – на фундамент.
• Большой вес снега опасен при внезапном сходе сугробов с крыши, так как могут пострадать оказавшиеся внизу люди, автомобили или иное имущество.

Кроме того, большое количество снега при повышении температуры начинает подтаивать, образуя на поверхности кровли слой льда. Он плотный и тяжелый, хорошо удерживается на поверхности, постепенно увеличивая свою толщину. Во время оттепелей этот лед скатывается вниз и причиняет сильный ущерб всем предметам, на которые упадет. Необходимо помнить, что относительно тонкий слой льда в 5 см на поверхности ската площадью 20 м2 весит около тонны.

Расчет снеговой нагрузки на плоскую кровлю показывает величину воздействия снега на горизонтальную плоскость. Угол наклона скатов учитывается специальными коэффициентами. Считается, что при наклоне более 75° снеговая нагрузка отсутствует, хотя на практике случается налипание мокрого снега и на вертикальные плоскости. В этом таится еще одна опасность, когда конструкции дома оказываются неподготовленными для приема значительного давления.

Опасный для жизни неконтролируемый сход снега Источник www.staffaltay.ru

Снеговая нагрузка

Вопрос о снеге в сентябре малоактуален даже для нас, жителей Сибири. Однако, несмотря на то, что сейчас мы продолжаем ездить на «тележках», «сани» уже должны быть готовы. Он напоминает момент после обильного зимнего снегопада, перед тем как снег растает весной.

Владельцы зданий, начиная от бань, сараев и теплиц и заканчивая огромными бассейнами, стадионами, лабораториями и складами, сталкиваются с двумя вопросами, вытекающими друг из друга. Нужно ли мне сбрасывать снег с крыши?».

Снеговая нагрузка на крышу — это серьезная проблема, которая не может быть решена дилетантами. Если возможно, постарайтесь помочь в решении вышеуказанных вопросов с помощью короткой и доступной презентации для снега.

Снеговая нагрузка.

Точную нагрузку от веса снегового покрова, требуемую для расчета несущей способности стропильных систем в конкретном месте строительства, нужно выяснить в районных строительных организациях или установить по СНиП 2.01.07-85 «Нагрузки и воздействия», а конкретно, по картам, вложенным в «Изменения к СНиП 2.01.07-85»

Необходимо обратить ваше внимание на то, что изменения к СНиПу вступили в силу с 2008 г. и в них переизданы ряд карт, в том числе и карта районирования снегового покрова

«Изменения», это практически новый СНиП, заменяющий СНиП 1985 года. В новой редакции СНиП границы районирования не совпадают со старой картой, а расчет нагрузки от веса снегового покрова гармонизирован со структурой Европейских норм.

На рис. 3 показаны нагрузки от веса снегового покрова для расчета по второй группе предельных состояний (с коэффициентом 0,7). Полная снеговая нагрузка (без коэффициента 0,7) по карте районирования, приведена в таблице 1.

Расчетный вес снегового покрова Q на 1 м² горизонтальной поверхности земли (таблица 1)

Снеговые районы Российской Федерации	1	2	3	4	5	6	7	8
Q , кПа (кг/м²)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Снеговая нагрузка

Снежный покров, образующийся в зимние периоды на крыше дома, оказывает на нее определенное давление. Чем севернее район, тем больше снега. Кажется, что и угроза поломок выше, но стоит быть более осторожным при проектировании дома в районе, где происходит периодическая смена температур, способная вызвать таяние снега и последующее его промерзание. Средний вес снега 100 кг/м3, а вот в сыром состоянии он может достигать 300 кг/м3. В таких случаях снеговая масса может стать причиной деформации стропильной системы, гидро- и теплоизоляции, что повлечёт за собой протечки кровли. Такие погодные условия скажутся и на быстром и неравномерном сходе снегового покрова с крыши, что может быть опасным для человека.

Чем больше уклон кровли, тем меньше снеговых отложений на ней будет задерживаться. Но если ваша кровля имеет сложную форму, то в местах стыка кровли, где образуются внутренние углы, может собираться снег, что будет способствовать образованию неравномерной нагрузки. Лучше устанавливать снегозадержатели в районах, где количество осадков достаточно велико, чтобы снег, собравшийся возле края карниза, не мог повредить систему водостока. Уборку снега можно осуществлять самостоятельно, но этот процесс нельзя назвать стопроцентно безопасным.

Для того, чтобы обеспечить безопасный сход снега и предотвратить образование сосулек, применяют систему кабельного обогрева. Ей можно управлять автоматически или вручную. Зависит от вашего желания и выбора. Нагревательные элементы такой системы располагают по всему краю крыши перед водосточным желобом.

Для России значение снеговой нагрузки будет зависеть от района строительства. Определить, какой вес снегового покрова будет в вашем районе, поможет специальная карта.

Технология расчета снеговой нагрузки: S=Sg*m, где Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице, а m – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Расчётное значение веса снегового покрытия Sg принимается в зависимости от снегового района Российской Федерации.

Последствия от излишней снеговой нагрузки

Примечательно, что около 5 % всего количества снега, находящегося на крыше, испаряется в течение 24 часов. Это следует учитывать во время расчета нагрузки на крышу от снега.

Лежащий на крыше снег может сдуваться ветром, соскальзывать, покрываться коркой, что может стать причиной таких явлений:

• Во время оттепели и последующего сильного похолодания снеговая нагрузка на кровлю существенно возрастает; в связи с этим расчетные показатели оказываются превышены; в результате могут быть повреждены не только гидро- и теплоизоляционные слои, но и стропильная конструкция.
• Снеговая нагрузка на скатную кровлю сложной формы, содержащую различные переломы и архитектурные элементы, распределяется неравномерно. Следовательно, не всегда есть возможность точно произвести расчеты.
• Если слишком большое количество снега скопится у края крыши, это может угрожать проходящим под зданием людям. Поэтому в тех регионах, где зимой ожидается существенный объем снега, на крышах монтируют снегозадержатели.
• Соскальзывание снежного покрова с козырька крыши угрожает также и водостокам. Для их защиты рекомендуется устанавливать снегозадержатели, либо вовремя очищать снег.

Снеговой мешок и температура воздуха

«Cнеговым мешком» называет тот снег на крыше, который превышают средние нормативы на толщину, характерные для конкретной местности. Или более просто: если выше 50 см на глаз.

Обычно снеговые мешки скапливается на не ветреной стороне крыши и в местах, где расположены слуховые окна и другие элементы крыши. Как раз в таких местах и ставят сдвоенные и усиленные стропильные ноги, либо вообще делают сплошную обрешетку. Кроме того, здесь по всем правилам должна быть специальная подкровельная подложка, чтобы избежать протечек.

Поэтому в более теплых регионах России плотность снега получается всегда больше, чем в холодных. Ведь в таких местностях зимой снег уплотняется под действием солнца, верхние слои сугроба давят на нижние. Учитывайте также, что снег, который перебрасывает с места на место увеличивает свой удельный вес минимум в два раза. Благодаря всему этому средний удельный вес обычно равен посреди зимы 280 + — 70 кг на кубический метр.

А весной в период обильного таяния мокрый снег способен весить почти тонну! Можете ли вы себе представить, что на вашей крыше находится одновременно сразу несколько тонн снега? Вот почему тот факт, что в процессе строительства крыши на стропильной системе висят сразу несколько рабочих и это якобы говорит о ее прочности, во внимание брать не стоит. Ведь пару человек точно не весят сразу несколько тонн. Учитывайте, что в расчете нормативной нагрузки также принимается во внимание средняя температура воздуха в январе

Какая именно у вас, смотрите уже по карте СП 20.13330.2011:

Учитывайте, что в расчете нормативной нагрузки также принимается во внимание средняя температура воздуха в январе. Какая именно у вас, смотрите уже по карте СП 20.13330.2011:

Если окажется, что у вас средняя температура в январе меньше, чем 5 градусов по Цельсию, то коэффициент снижения снеговой нагрузки 0,85 тогда не применяется. Ведь из-за такой температуры снег зимой постоянно будет подтаивать снизу, образовывая наледь и задерживаясь на крыше.

И, наконец, чем больше угол ската, тем меньше на нем всегда остается снега, ведь тот постепенно сползает под собственным весом. А на тех крышах, у которых угол наклона больше или равен 60 градусов, снега не остается вообще. Поэтому в таком случае коэффициент µ должен быть равен нулю. В это же время для ската с углом 40° µ равен 0,66, 15° – 0,33 и для 45° градусов – 0,5.

Снеговая нагрузка. Расчет

Для определения снежного покрова необходимо выполнить следующее

Шаг 1: Обозначьте номер зоны катания на карте

Изображение Карта снежных регионов Российской Федерации часть 1

Изображение Карта снежных районов Российской Федерации часть 2/Крым

Нормальная нагрузка Sg (кгс / м2)

Расчетная нагрузка Sg (кгс / м2)

Шаг 3. Рассчитайте нагрузку по формуле

Расчетное значение снеговой нагрузки определяется по следующему уравнению

Sg — расчетный вес снега на м2 ровной поверхности, взятый из таблицы.

µ — коэффициент преобразования веса снега на земле в снеговую нагрузку на дорожное покрытие.

Коэффициент ται зависит от угла наклона крыши.

• Если уклон крыши составляет менее 25°, µ = 1.
• Для уклонов крыши от 25° до 60°, µ=0,7.
• Уклоны крыши, превышающие µ=60°, не учитываются.

Зачем учитывать давление снега?

Снеговая нагрузка, карта зонального распределения по территории Российской Федерации

Понятно, что на огромной территории Российской Федерации среднестатистическое количество осадков, в виде снега, существенно различается по регионам. По результатам многолетних наблюдений и вычислений, составлена карта территории страны, на которой указаны восемь различных зон по уровню снеговой нагрузки.

Таблица зонального распределения территории РФ по среднему значению снеговой нагрузки

Снеговые районы Российской Федерации	I	II	III	IV	V	VI	VII	VIII
Расчетный вес снегового покрова Q на 1 м² горизонтальной поверхности земли, кПа (кг/м²)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Снеговая нагрузка рассчитывается по формуле: S=Sg*m, где:

• Sg — расчётное значение веса снегового покрова на 1м. кв. горизонтальной поверхности земли, принимаемое по таблице;
• m – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие;
• расчётное значение веса снегового покрытия Sg принимается в зависимости от снегового района Российской Федерации.

Коэффициент m зависит от угла наклона ската кровли, при углах наклона ската кровли:

• меньше 25 градусов m принимают равным 1;
• от 25 до 60 градусов значение m принимают равным 0,7 (примерно, для каждого уклона свое значение);
• более 60 градусов значение m, в расчёте полной снеговой нагрузки, не учитывают.

Для простых зданий и построек снеговая нагрузка на плоскую крышу рассчитывается, исходя из прочности и несущей способности самого слабого звена конструкции:

1. Расчет на излом или предельно допустимый прогиб плоского перекрытия крыши. Для железобетонных балок и каркасных несущих ферм, из которых сегодня очень любят строить всевозможные павильоны или торговые центры, давление от снеговой нагрузки определяют по максимально допустимому прогибу одиночного элемента перекрытия.
2. Для простых конструкций плоской крыши, в которых относительно короткие и жесткие балки имеют запредельный запас прочности, расчет от снеговой нагрузки выполняют по величине устойчивости и несущей способности стен и вертикальных опор.
3. В зданиях и постройках, обладающих избыточным запасом прочности, давление на поверхность крыши вследствие снеговой нагрузки берут в расчет для проверки локальной прочности рулонного мягкого покрытия.

На фото: обрушение крыши под тяжестью снега на Гомельщине. Стропильная система не выдержала нагрузки…

К таким местам относятся зоны примыкания к вертикальным стенам, участки, примыкающие к сливным отверстиям, вентиляционным выводам и аэраторам. В этих местах высота снежного покрова может увеличиваться в разы, соответственно, максимальное усилие разрыва, действующее на кровельное полотно, будет значительно выше среднего значения по крыше.

Условия, перечисленные во втором пункте, используются для навесов с плоской крышей, гаражей и хозяйственных зданий, в конструкции которых общий вклад от снеговой нагрузки в общую величину давления на вертикальные опоры или стены составляет не менее 20% от рекомендуемого запаса прочности.

Еще большее значение имеет снеговая нагрузка для каркасных построек на основе ферм, вертикальных стоек и балок перекрытия, изготовленных из металлопроката без использования бетонных отливок. В этом случае расчет выполняется по устойчивости сварных пролетов и всего здания под максимальной величиной снеговой и ветровой нагрузки. Сведения о толщине и мощности снегового покрытия выбираются из данных метеорологических служб за последние пятьдесят лет.

Нагрузка от кровли

На силовую конструкцию крыши существенное влияние оказывает ее собственный вес. И в данном пункте подробно рассмотрено влияние на нагрузку от кровли таких постоянных составляющих, как кровельный материал, теплоизоляционный слой и внутренняя отделка.

Для покрытия скатных крыш могут применяться следующие материалы:

• Металлочерепица.
• Керамическая черепица.
• Цементно-песчаная черепица.
• Мягкая битумная черепица.
• Оцинкованная сталь с фальцами.
• Волнистые асбестоцементные листы (шифер).
• Волнистые битумные листы (ондулин).
• Гонт (дранка).

У каждого вида кровельного материала свой вес из расчета на квадратный метр. С учетом веса и конструкционных особенностей материала подбирается оптимальный и допустимый угол наклона крыши.

Чем плотнее материал и герметичнее способ его укладки, тем меньше может быть уклон крыши и наоборот — чем мельче размеры (например черепица), тем круче должна быть крыша. Также существует зависимость, в которой с увеличением веса кровли увеличивается и угол наклона стропильной системы.

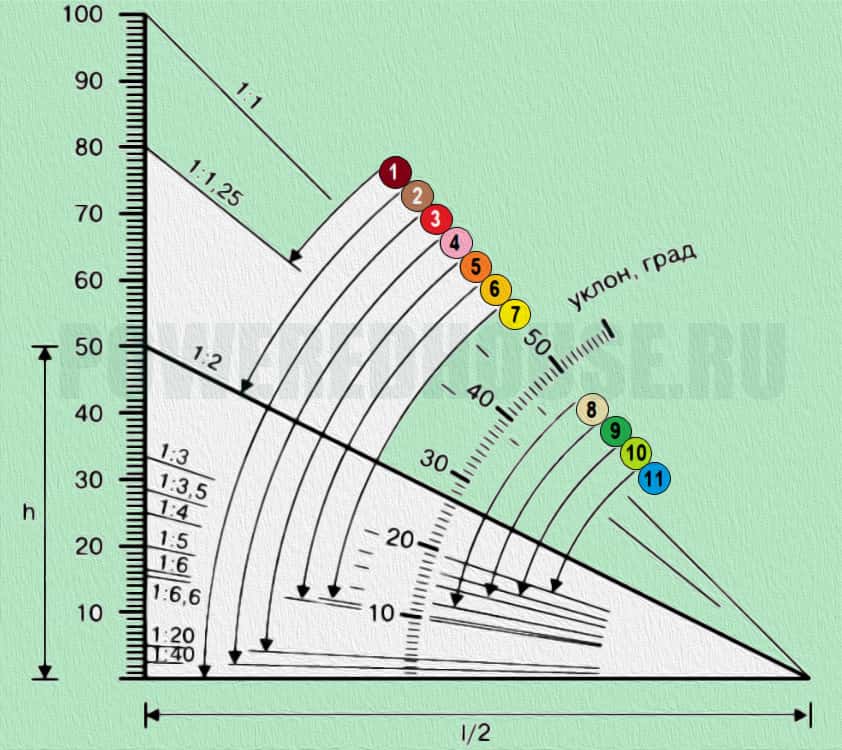

Рассмотрим рекомендуемые уклоны скатных крыш в зависимости от массы кровельного материала:

Кровельный материал	Уклон крыши	Масса 1 м²⁄кг
Асбестоцементный волнистый шифер толщиной до 5 мм	от 1 : 10 до 1 : 2	10 — 11
Асбестоцементный волнистый шифер толщиной свыше 5 мм	от 1 : 5 до 1 : 1	11 — 13
Волнистые битумные листы (ондулин)	от 1 : 10 и более	4
Мягкая битумная черепица	от 1 : 10 и более	8 — 15
Оцинкованная сталь с одинарными фальцами	от 1 : 4 и более	3 — 6,5
Оцинкованная сталь с двойными фальцами	от 1 : 5 и более	3 — 6,5
Керамическая черепица	от 1 : 5 до 1 : 0,5	50 — 60
Цементная черепица	от 1 : 5 до 1 : 0,5	45 — 70
Металлочерепица	от 1 : 5 и более	3,6 — 5,5

Угол ската крыши может выражаться как в градусах, так и в процентах и дробью (отношение высоты крыши к пролету). Измерить угол ската смонтированной крыши можно при помощи специального инструмента (уклономер, транспортир, строительные уровни с поворотными линейками, лазерные измерители). Когда же речь идет о создании новой кровли, то для определения и задания нужного уклона удобно пользоваться дробным отношением высоты конька к длине пролета.

Следующая схема с указанием кровельных материалов наглядно показывает уклон крыши как в градусах, так и в отношении высоты к пролету:

1) Стружка, гонт, щепа.
2) Черепица, асбестоцементные и битумные плитки, сланцевые плитки.
3) Рулонные материалы четырехслойных кровель с защитным слоем гравия, втопленного в горячую мастику, а также лотки ендов таких же кровель.
4) Рулонные материалы трехслойных кровель с защитным слоем гравия, втопленного в горячую мастику.
5) Рулонные материалы трехслойных кровель без защитного слоя.
6) Рулонные материалы для двухслойных кровель, наклеиваемые на горячих и холодных мастиках, металлочерепица.
7) Волнистые асбестоцементные листы унифицированного профиля.
Черепица.
9) Асбестоцементные листы усиленного профиля.
10) Листовая сталь.
11) Асбестоцементные листы обыкновенного профиля.
h — высота конька.
l ⁄ 2 — расстояние по горизонтали (проекция) от конька до карнизного свеса.

Если помещения под крышей планируется делать жилыми, то в состав кровельного пирога добавляется слой утеплителя. И нагрузка от утеплителя рассчитываются исходя из его толщины и удельного веса.

Таблица удельного веса разных видов утеплителя:

Вид утеплителя	Показатели удельного веса (плотности), кг ⁄ м³
минимальный	максимальный
Минеральная вата	50	200
Пенопласт	100	150
Экструдированный пенополистирол	28	60
Пеноизол	10	10
Вспененный полиэтилен	24	60
Пеностекло	100	400

Нагрузку оказывает и отделка внутренней части мансардной крыши. В зависимости от применяемого материала (гипсокартон, фанера, вагонка) меняется и вес обшивки, воздействующей на стропильную систему.

Для расчета нагрузки от обшивки внутренней части кровельного пирога необходимо объемный вес используемого материала умножить на его толщину. В качестве примера рассмотрим обшивку крыши изнутри влагостойкими гипсокартонными листами толщиной 12,5 мм (0,0125 м). Объемный вес гипсокартона 850 кг ⁄ м³ умножаем на 0,0125 м и получаем значение 10,6 кг ⁄ м².

Удельный вес: такой легкий и тяжелый снег

А теперь перейдем к практике. Если вы живете в России, а не на южном континенте без зимы, то знаете, каким на самом деле бывает снег: невероятно легким и неимоверно тяжелым. Например, тот же пушистый снежок в морозную и сухую погоду при температуре -10°С будет иметь плотность около 10 кг на кубический метр. А вот снег под конец осени и в начале зимы, который долго лежал на горизонтальных и наклонных поверхностях и «слежался», уже имеет массу куда больше – от 60 килограмм на кубический метр. К слову, узнать плотность снега не сложно – достаточно зимой вырезать большой лопатой образец снега в один кубический метр и взвесить его.

Если мы говорим о рыхлом снеге, который, по идее, легок и не доставляет проблем, то знайте, что здесь таится некая опасность. Рыхлый снег как ни какой другой быстро вбирает в себя все осадки в виде дождя и становится уже мокрым снегом. А его нахождение на крыше, где нет грамотно организованного стока, чревато большими проблемами.

Далее, весной в процессе длительной оттепели удельный вес снега также значительно растет. У сухого уплотненного снега среднестатистическая плотность находится в пределах от 200 до 400 кг на кубический метр. Не упускайте также такой важный момент, когда снег долго оставался лежать на крыше и не было нового снегопада, а вы его не убирали. Тогда независимо от его плотности, он будет иметь всю ту же массу, хотя визуально сама «шапка» стала меньше в два раза. В особо влажном климате весной удельный вес снега достигает 700 кг на кубический метр!
