Основные правила выбора досок
Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:
- отсутствие больших по размеру сучков и трещин;
- оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;
- отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.
Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции. Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов
Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.
Видео по теме:
Что влияет на стропила
Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.
Как влияют различные факторы на параметры стропилин?
Физический фактор
Краткое описание влияния на параметры стропилин
Величина нагрузки на крышу
Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.
Тип крыши
Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок
При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки
Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.
Назначение здания
Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.
Назначение чердачных помещений
Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.
Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.
Стропила из доски 50х100. Расстояние между стропилами: принципы и примеры расчетов шага стропильной системы
Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если подтасовать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.
Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему вся суть в том, чтобы подобрать оптимальный шаг стропил на для всех скатов, и вот этому умению мы вас сейчас научим.
Вот хороший
Итак, расстояние между стропилами определяется такими важными факторами:
- Форма крыши (двускатная, односкатная или многоскатная).
- Угол наклона крыши.
- Параметры бруса, который используется для изготовления стропил (ширина, толщина).
- Конструкция стропильной системы (наслонная, висячая или скользящая).
- Совокупность всех нагрузок на крышу (вес покрытия, атмосферные явления и др.).
- Материал обрешетки (20х100 или 50х50) и ее параметры (сплошная, с пробелами 10 см, 20 см или сплошная из фанеры)
И каждый из этих параметров нужно брать во внимание, о чем как раз эта статья. Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул
Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов
Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктивов крыши, сколько изучить работу таких элементов.
Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно
Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг
Поэтому мы советуем вам произвести все расчеты все-таки вручную.
Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает на себе большую шапку снега, постоянный ветер на высоте и еще ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

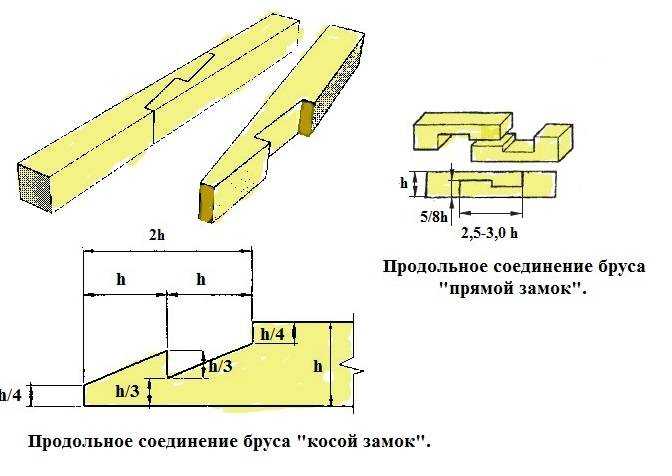

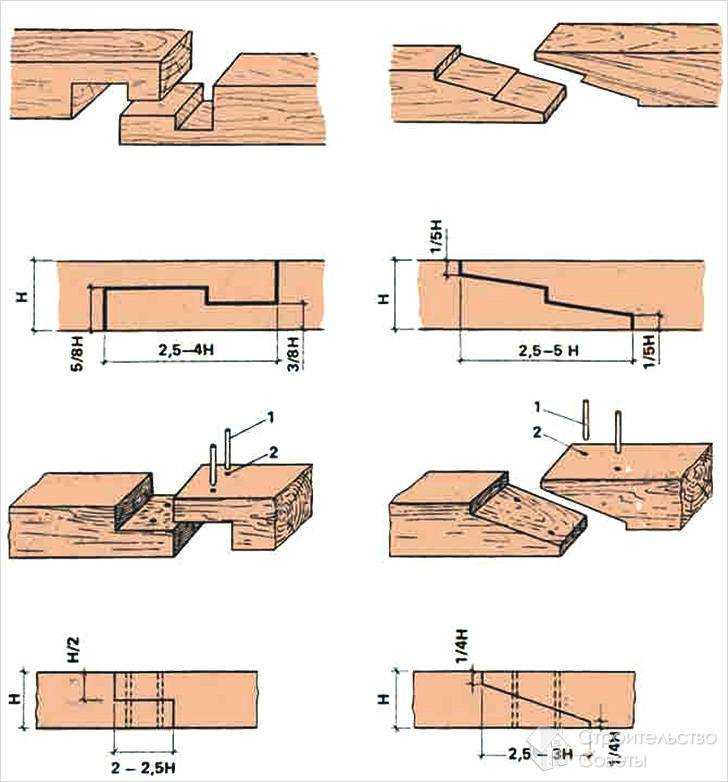

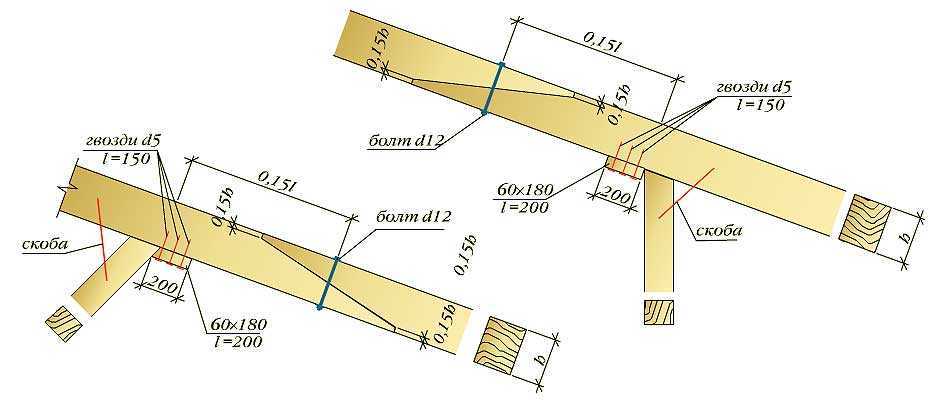

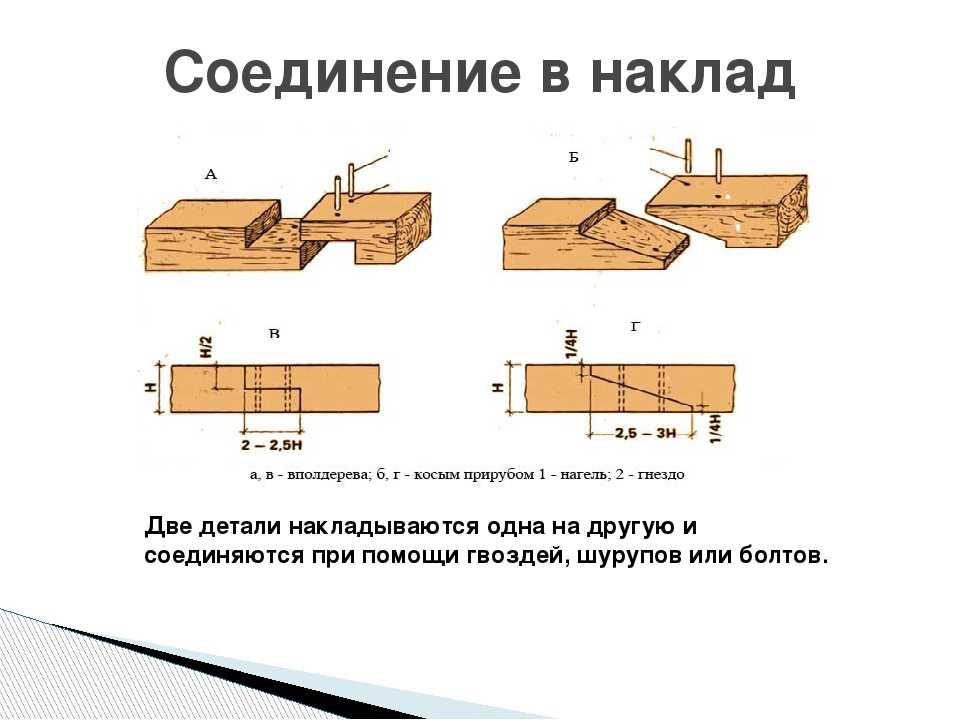

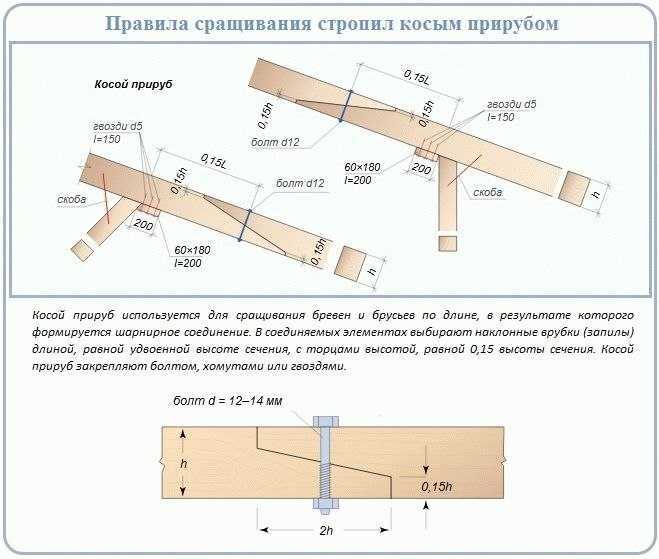

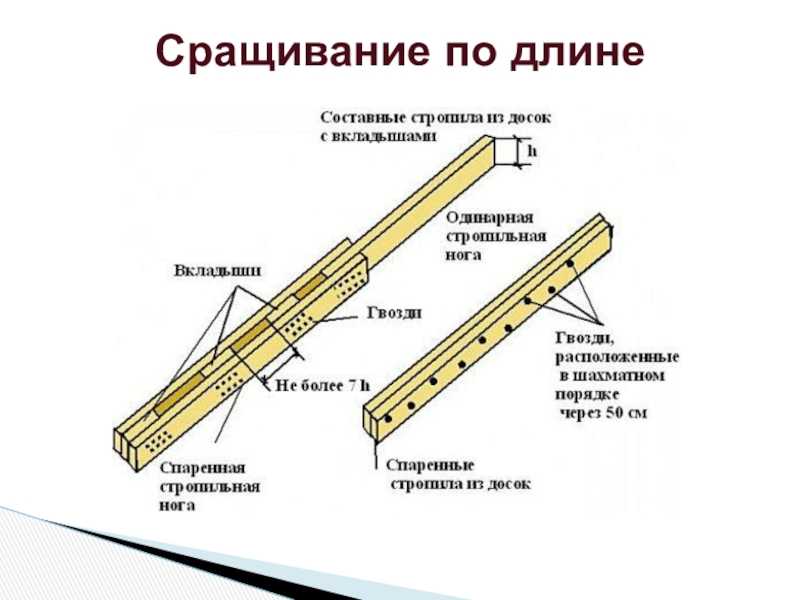

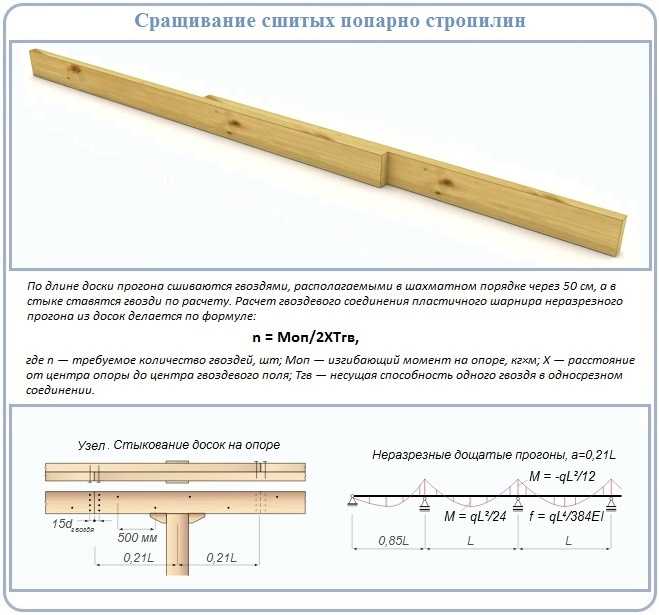

Сращивание встык фанерой
Цены на различные виды струбцин
Струбцины
Один из способов сращивания стропилин, помогает экономить доски и рационально использовать отходы различных пиломатериалов. В данном случае применяются обрезки листовой фанеры толщиной один сантиметр.
Шаг 1
Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом
Торцы досок сомкнуты
Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.
Наносится клей ПВА
Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.
Укладывается кусок фанеры
Для фиксации используются струбцины
Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.
Сверлятся отверстия под саморезы
Закручиваются шурупы
Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.
Струбцины снимаются
Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.
Поверхности намазываются клеем
Заготовка зажимается струбцинами
Шаг 7. С большим усилием закрутите саморезы.
Саморезы закручиваются с большим усилием
Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.
Забиваются сквозные шпильки
Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.
Последний штрих — нанесение клея
Требования к стропильным доскам
Стропила для крыши выдерживают существенные воздействия от снега, ветра и кровельного покрытия, поэтому в процессе их создания должны учитываться определенные правила, которым они обязаны соответствовать.
Важно! Во время формирования стропил учитывается не только правильный выбор их размера и сечения, но и материал, используемый для создания. Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски
Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу
Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски. Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу.
При поиске досок, используемых для создания стропил, учитываются основные требования к ним:
- на 1 м не допускается наличие больше трех сучков, причем их диаметр не должен превышать 30 мм;
- нельзя, чтобы присутствовали сквозные трещины, а несквозные не могут обладать значительной длиной, превышающей половину длины доски;
- стропила для крыши изготавливаются из древесины, влажность которой не превышает 18%, причем желательно во время выбора пользоваться влагомером, чтобы убедиться, что информация, имеющаяся в сопроводительной документации к доскам, соответствует действительности.
Приобретаются доски только у проверенных продавцов, предоставляющих покупателям информация о товаре. Для этого должна иметься специальная сопроводительная документация, причем в ней содержится информация:
- сорт древесины, используемой для изготовления досок;
- название и номер стандарта изделия;
- наименование производственной организации, занимающейся его изготовлением;
- число единиц в одной упаковке;
- дата выпуска досок;
- размеры пиломатериала, а также его влажность.
Важно! Древесина является натуральным материалом, поэтому разные биологические воздействия приводят к его разрушению, поэтому важно грамотно выбрать доски, а также защитить их специальными защитными составами. Доска для стропил перед использованием должна обрабатываться разными составами:
Доска для стропил перед использованием должна обрабатываться разными составами:
- обработка качественными антисептиками, которые не допустят гниения материала;
- пропитка антипиренами, защищающими древесину от возгорания;
- обработка средствами, отпугивающими вредителей и насекомых.
Только при грамотном выборе досок и после их качественной обработки имеется возможность сделать стропила, обладающие не только высоким качеством, но и стойкостью перед разными воздействиями.
Схемы
Теперь пришла очередь чертежей и схем.
Двускатная крыша
Устройство двухскатной крыши с мансардой и холодным чердаком над ней.
Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.
Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.
Схема мансардной конструкции при ширине крыши менее 6,5 метров.
Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.
Ломаная крыша
Устройство стропильной системы мансардной крыши с ломаными скатами.
У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.
Вальмовая крыша
Стропильная система вальмовой крыши с мансардой.
Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.
Односкатная крыша
Варианты стропильной системы односкатной мансардной крыши.
У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.
На схеме показаны варианты их монтажа:
- При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
- Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
- Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.
Полувальмовая крыша
Конструкция полувальмовой крыши с центральной фермой.
Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.
Как защитить стропила?
Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.
Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши
Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.
Вальма и ендова
Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.
Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.
Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.
Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.
Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.
Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.
Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.
Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.
Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.
Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.
Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.
Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.
Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.
Накосное стропило сплачивается из двух досок гвоздями.
Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.
