Молниезащита для загородного дома: что, зачем и как

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

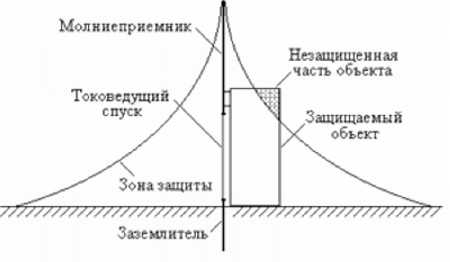

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

• Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
• Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
• Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
• H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

• болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
• стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

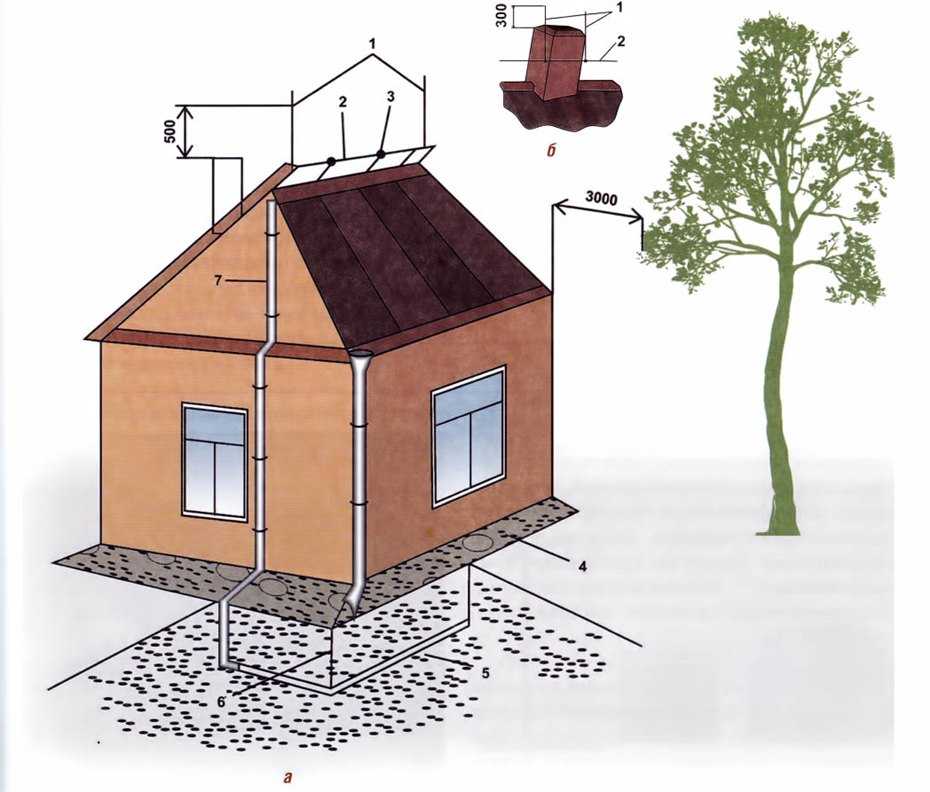

Монтаж приемника молний

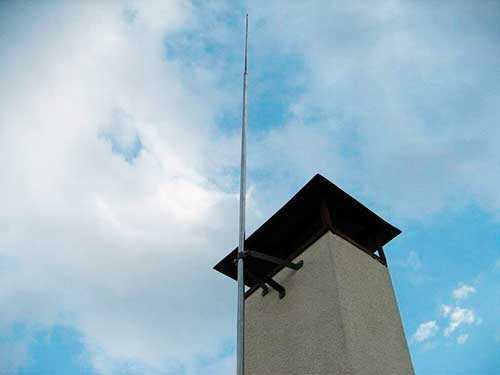

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

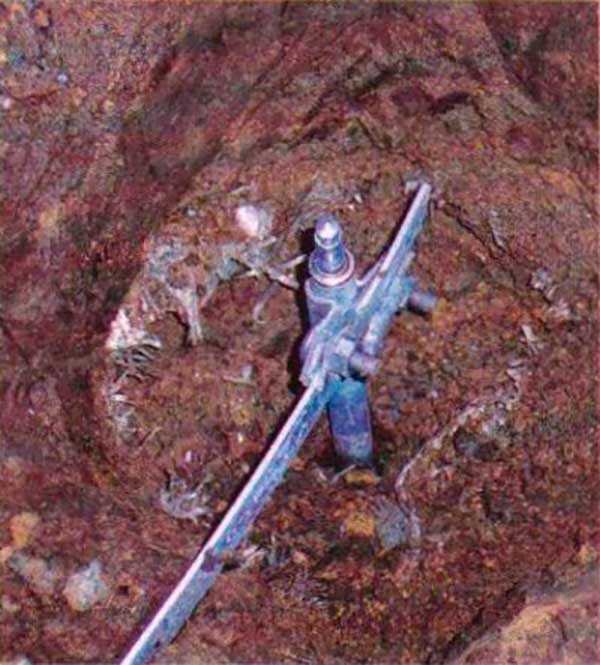

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

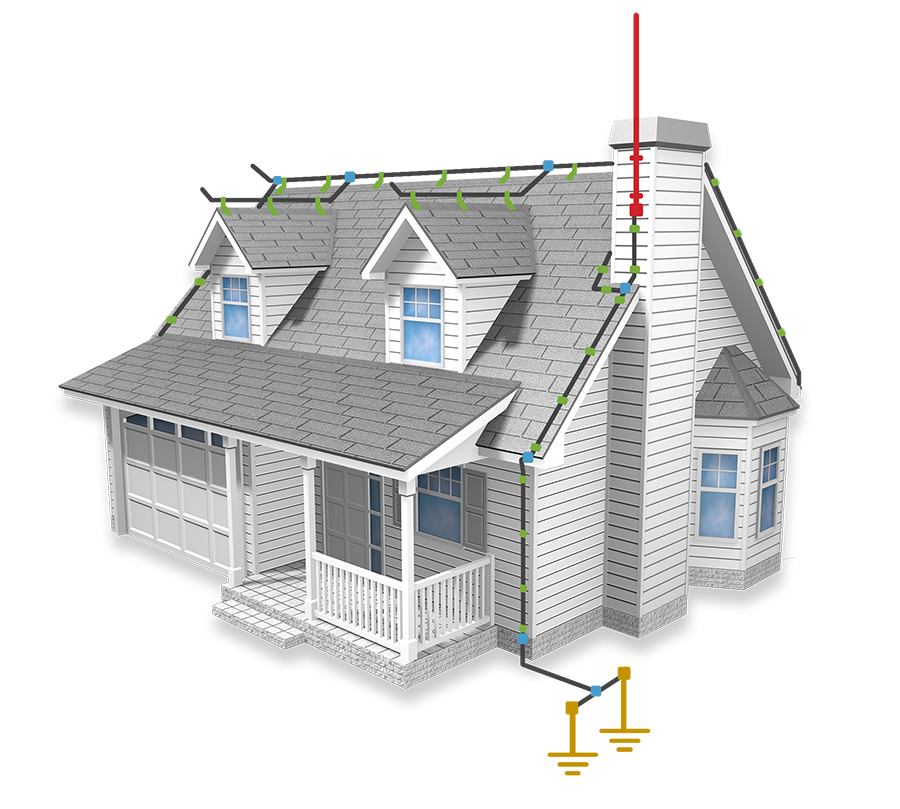

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

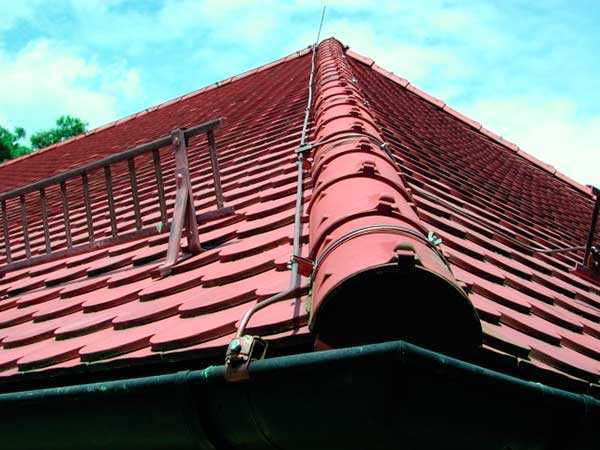

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепится к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
   • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
   • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

Что такое молниезащита и почему она так важна ↑

Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.

Металлическая кровля наиболее опасна

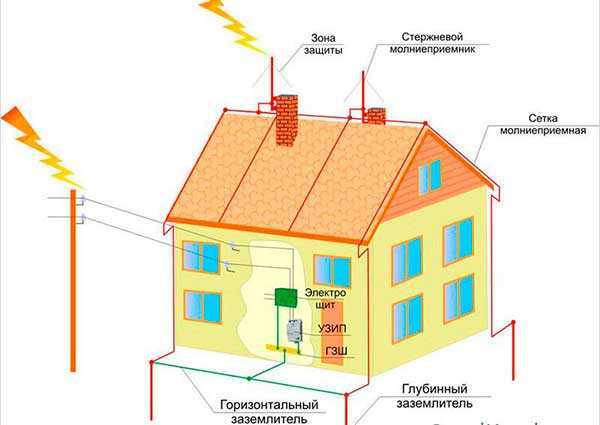

Залог защиты от молнии – комплексный подход ↑

Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.

Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:

• стержневой;
• тросовый;
• сетчатый.

Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.

Устройство молниезащиты

Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.

Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.

Внутренняя молниезащита также важна

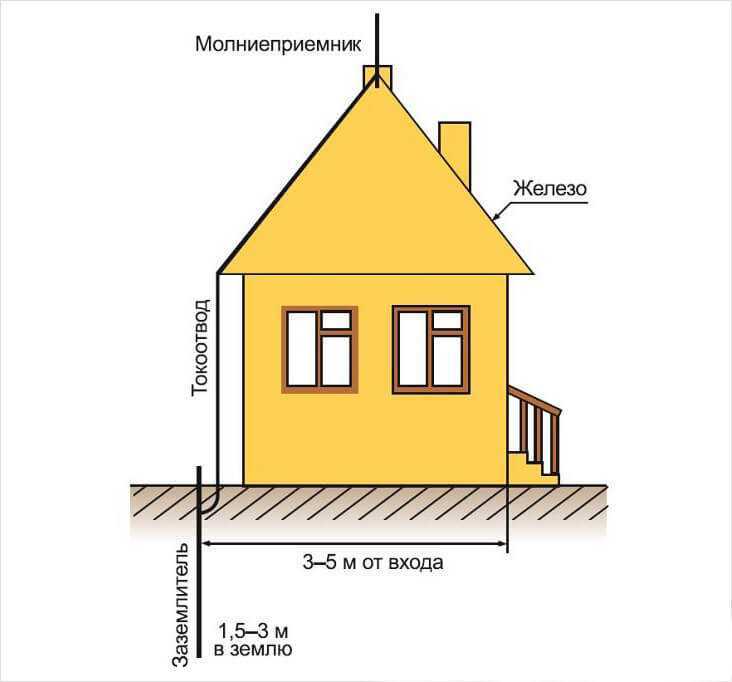

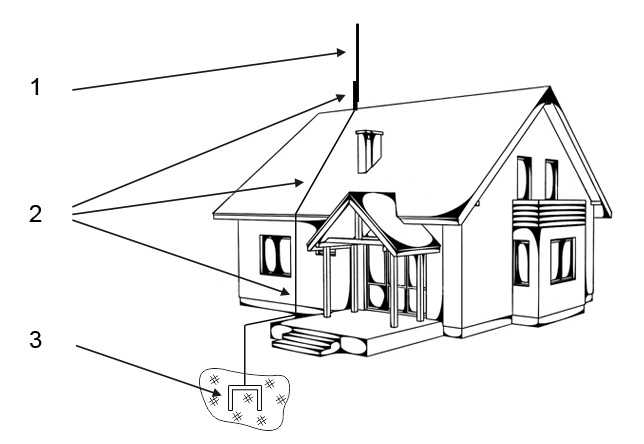

Из чего состоит молниеотвод ↑

Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:

• молниеприемник;
• токоотвод;
• заземлитель.

Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.

Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

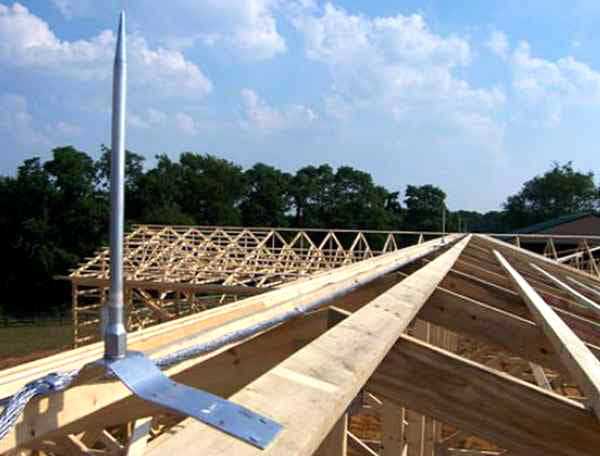

Стержневой молниеприемник на крыше

Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.

Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.

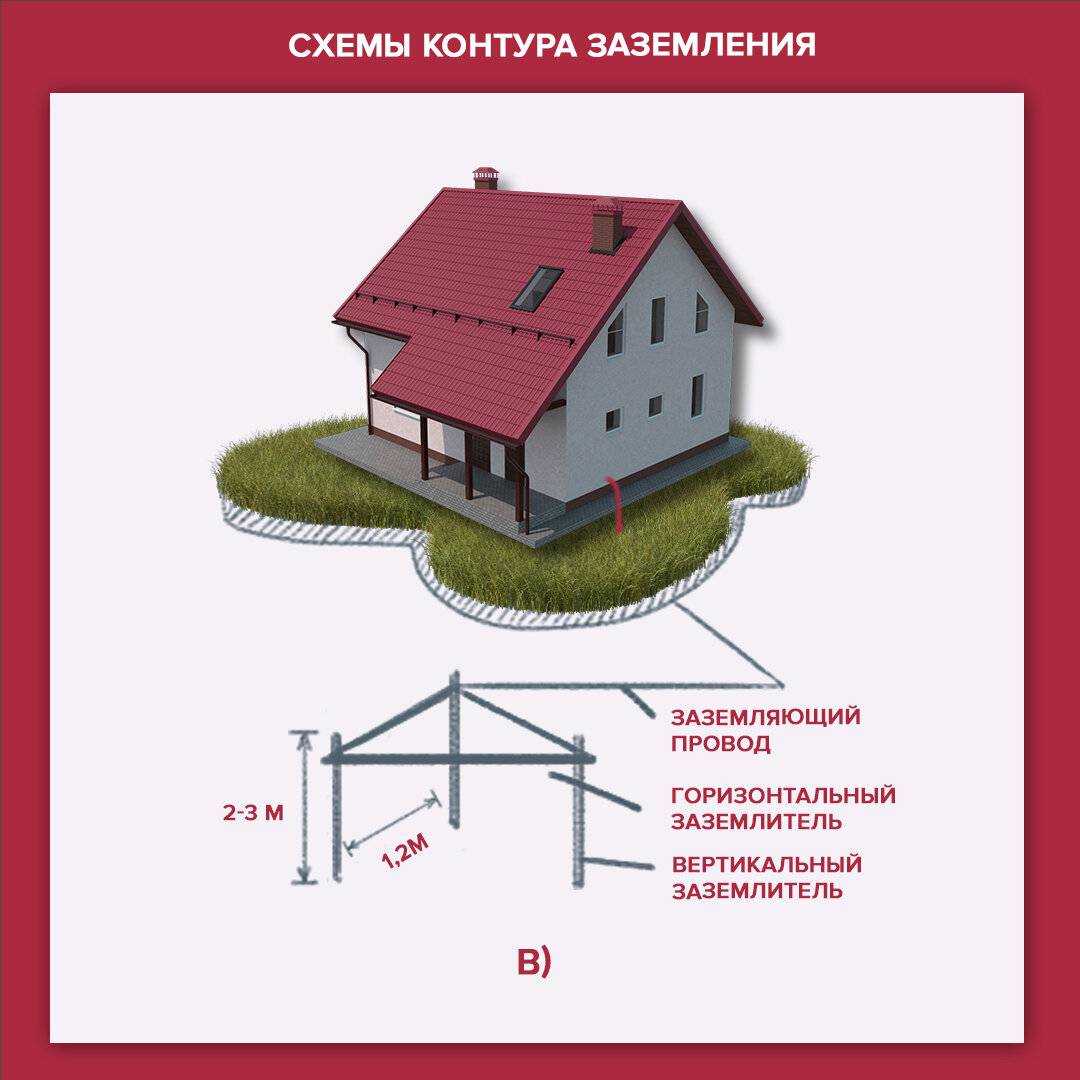

Как правильно сделать заземление в частном доме

Перед тем, как правильно сделать заземление, следует ознакомиться с нормами и правилами монтажа. Значение имеет глубина закладки контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто применяется сталь.

Требования к контуру заземления частного дома следующие:

• Вертикальные прутья не короче 16 мм;
• Горизонтальные – от 10 мм;
• Толщина стали не менее 4 мм;
• диаметр стальной трубы – не менее 32 мм.

Все соединения выполняются при помощи сварки – болтовые стяжки не допускаются. Они быстро окисляются и уже через полгода толку от контура заземления не будет. Выполнен он может быть в виде треугольника рядом с жилищем или как квадрат по периметру здания.

Принцип действия громоотвода

Громоотводы представляют собой систему перехвата молнии в момент разряда в защищаемой зоне. Классический вариант — штыревой громоотвод, возвышающийся над охраняемым объектом. За счет возвышенности и специального материала изготовления такой громоотвод для дачи и иных зданий принимает удар на себя и передает его дальше через токоотвод к заземлению.

Еще один вариант — тросовая система, когда в качестве перехватчика служит натянутый металлический трос.

Похожим решением является и молниеприемная сетка, укладываемая на кровлю с определенным шагом.

Все эти системы изготавливаются из прочного материала высокой токопроводимости, таких как сталь, медь, алюминий и относятся к пассивным системам. Это означает, что перехват разряда идет за счет общих законов физики без генерации дополнительных действий. Помимо нее существует и современная активныя молниезащита.

Принцип действия активной системы молниезащиты основан на создании опережающего разряда в сторону молнии. По образованному каналу происходит передача перехваченного тока разряда молнии в систему заземления. При возникновении молнии над защищаемой территорией она обязательно будет поймана молниеприемником и отведена в землю.

Внутренняя молниезащита

Вред, наносимый перенапряжениями, возникающими в электрических сетях при атмосферных электрических разрядах, может быть не так велик по сравнению с ущербом от разрушающего действия прямых ударов молнии в дом. Тем не менее, ущерб от порчи электроприборов и пробоя электропроводки также может быть значительным. Основными элементами внутренней защиты здания от воздействия грозовых разрядов являются устройства защиты от импульсных перенапряжений.

Основной принцип действия УЗИП заключается в создании электрической цепи для разряда импульса повышенного напряжения фаз на защитный заземляющий проводник. В различных устройствах это достигается двумя основными путями. Первый способ решения задачи заключается в том, что между фазным и защитным нулевым проводом создаётся воздушный промежуток, пробиваемый повышенным импульсом напряжения, который возникает при грозовом перенапряжении.

Так выглядят модульные УЗИП монтируемые в щит.

Устройства, содержащие пробиваемый воздушный промежуток называются разрядниками. Через электрическую дугу, горящую между контактами разрядника, протекает ток импульсного перенапряжения, разряжая импульс на землю. Таким образом осуществляется защита электрооборудования и проводки от повреждения импульсным током.

Более современный вид УЗИП вместо воздушного промежутка содержит нелинейный элемент — варистор. Варистор примечателен тем, что его электрическое сопротивление зависит от приложенного к нему напряжения. Включается варистор между фазой и защитным нулевым проводом. В штатном режиме работы при номинальном напряжении сопротивление варистора стремится к бесконечности, то есть, в этом режиме он является изолятором.

При возникновении импульса перегрузки, резкий скачок напряжения вызывает уменьшение сопротивления варистора, пропускающего при этом большой разрядный ток на заземляющую шину. Таким образом, как системы внешней, так и внутренней молниезащиты работают по принципу создания возможности беспрепятственного разряда опасного импульса на землю.

Откуда появляются молнии

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Установка конструкции

После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.

Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.

Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.

Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.

Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.

Линейный контур заземления

Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения

. Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.

На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.

В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.

Варианты защиты небольшого дома

Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.

Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.

Что такое громоотвод и для чего он нужен

Прежде всего, перед тем, как сделать громоотвод, нужно разобраться, а как же именно он работает. На самом деле всё достаточно просто: на крыше дома устанавливаются молниеприёмники, которые служат для улавливания молний, и отвода опасного разряда от них в землю.

Опасный разряд уходит через специальные токоотводы в землю, где предварительно обустраивается специально предназначенное для этих целей заземление. Ниже рассмотрим по порядку, из каких именно элементов состоит молниезащита дома, а так же, как её сделать своими руками.

Молниеприёмник — основной элемент громоотвода, в роли которого выступает металлический штырь или трос. Длина штыря от 0,5 до 2 метров, а материалом его изготовления служит сталь, медь или алюминий. Следует добавить, что на сегодняшний день можно купить уже готовые изделия, которые имеют подходящий диаметр и длину, а также удобное и быстрое крепление к крыше дома.

В роли молниеприёмника может служить и металлическая сетка, а также сама крыша, если она выполнена из металла. Всегда помните о том, что молниеприёмник, очень важный и опасный элемент громоотвода. Лучше проконсультироваться со специалистами перед его изготовлением. В противном случае, данный элемент молниезащиты может стать причиной возникновения пожара или поражения электрическим током.

Токоотвод — следующий элемент громоотвода, который изготавливается из толстой проволоки, диаметром не менее 6 миллиметров. Проволока может быть медной или алюминиевой, а также стальной, для соединения которой применяется сварка либо болтовые соединения. Именно по токоотводу заряд от молнии уходит в землю, через установленные в ней заземлители.

Заземлители — один или несколько металлических штырей, которые заглублены в землю на определённую глубину. В принципе, это-то же самое заземление, про обустройство которого вы можете прочитать здесь. Итак, вкратце понятно, из чего именно состоит громоотвод и система молниезащиты дома в целом.

Как работает громоотвод

Наиболее эффективный способ избежать возгорания в результате удара молнии – громоотвод. Ничего более полезного и действенного пока человечество не изобрело, значит, идеальный вариант – поставить токоотвод, не дожидаясь, когда испортится погода. Тем более, смастерить защиту своими руками не составит труда. Давайте разберемся, что это такое и как работает.

Молниеотвод – это внешнее защитное устройство в виде вверх направленного металлического острия или горизонтальной металлической сетки на крыше, предназначенное для защиты построек от пагубного влияния молнии во время грозы. Устройство устанавливают либо на отдельно стоящей высокой мачте (дереве), или на крыше постройки. Обратная сторона токоотвода заземляется с помощью проводника. Гром — это всего лишь звуковая волна: отвести его от зданий и сооружений невозможно, и не имеет смысла это делать.

Заводские системы защиты зачастую насыщены ионизатором, что еще больше усиливает защиту от удара молнии – так как вероятность притягивания заряда именно громоотводом в таком случае увеличивается в разы. Но самостоятельно изготовить  «умный» механизм вряд ли удастся – это довольно сложно и затратно.

Громоотвод состоит из молниеприемника, токоведущего соединения, которое уходит в землю, и контура заземления.

Когда стоит позаботиться о защите от удара молнией?

1. В том случае, если дом расположен на почве с близким залеганием грунтовых вод. Естественно вероятность того, что заряд попадет близко или именно в сооружение гораздо выше.
2. У вас установлено большое количество электроники и прочего высокотехнологичного оборудования. Работающие приборы на самом деле не притягивают молнию. Но при резком скачке напряжения в сети в результате удара заряда рядом с высоковольтными линиями молния может представлять огромную опасность для электрооборудования.
3. Частные дома всегда нуждаются в громоотводах, так  как вряд ли рядом находятся высокие здания, вышки, заводские устройства для защиты от удара молнии.
4. Металлическая кровля в любом случае стимулирует притягивание зарядов в грозу, поэтому на металлочерепице или профнастиле практически всегда рекомендуется установка громоотвода.

• Молния стремится к предметам с наибольшей проводимостью (дерево, высокое здание и другое). Приближаясь к земле, она движется по пути наименьшего сопротивления в направлении, где произошло скопление индуцированных зарядов противоположного значения.
• Токоотвод должен располагаться выше всех расположенных рядом зданий – все, что находится выше устройства для защиты от молнии, будет притягивать заряд к себе. Весь энергетический импульс уйдет в землю через заземляющий шлейф, тем самым, обеспечив безопасность зданию.
• И если частный дом расположен в регионе, где грозы – частое явление, грех  не предпринимать меры и не заняться монтажом громоотвода. Ведь заряд молнии опасен не только для проводки, электроники и самого здания, но и для людей, живущих в этом доме.
