Что такое ригель и чем он отличается от балки

Маркировки монолитных ригелей ↑

Каждое изделие маркируется специальным кодом.

Р — Изделия прямоугольной формы	РО — Однополочное изделие	РЛП/РЛР — О.И. — Для лестничных маршей
РОР — О.И. — Для плит с ребристой поверхностью
РОП — О.И. — Для многопустотных перекрытий
РД — Двухполочное изделие	РДП — Д.И. — Для многопустотных железобетонных плит
РДР — Д.И. — Для ребристых перекрытий
РБ — Бесполочное изделие	РБП — Б.И. — Для многопустотных плит
РБР — Б.И. — Для ребристых плит
РКП — Балконные ригели — Для многопустотных перекрытий

Если маркировка указана именно такими спецкодами, значит, изделие изготавливалось по требованиям ГОСТ’а, то есть, это знак качества и надёжности. Если же на изделии указано другое буквенное значение — значит, это ТУ.

Также, кроме букв, маркировка содержит и цифры — они означают размер изделия. Стоимость ригеля высчитывается в зависимости от его размера.

В основном каркас применяется при проектировании промышленных и общественных зданий, но может быть использован и в жилых зданиях.

При проектировании каркасных зданий колонны располагаются на определенных расстояниях друг от друга, кратных строительному модулю:

—пролет

( L

) – это расстояние между продольными рядами колонн в направлении работы горизонтальных несущих конструкций каркаса (ригелей);

—шаг

( B

) – это расстояние между поперечными рядами колонн.

В зданиях ячейкового типа шаг и пролет несильно отличаются друг от друга -сетка колонн;

LB

= 6х6 м или 6х9 м.

В зданиях пролетного типа размер пролета преобладает над размером шага колонн;

L

= 12, 18, 24, 30, 36, 48, 60 м и более; В

= 6, 12 м.

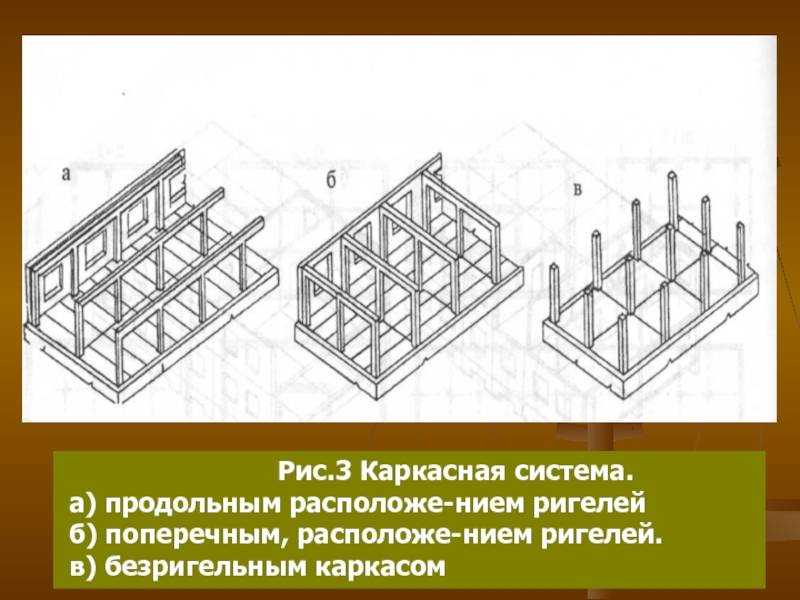

Каркасы классифицируются по следующим признакам:

1)по конструктивной схеме:

а) рамная схема

применяется при проектировании зданий небольшой этажности. При этом все вертикальные и горизонтальные нагрузки, действующие на здание, воспринимаются поперечными и продольными рамами, которые образованы жесткими стыками колонн и ригелей.

б) связевая схема

позволяет применять колонны и ригели меньшего сечения, по сравнению с рамной схемой. Стыки между ними выполняются шарнирными, а не жесткими. При этом вертикальные нагрузки воспринимаются колоннами каркаса, а горизонтальные – системой продольных и поперечных связей, установленных между колоннами.

в) рамно-связевая схема

сочетает в себе рамы и диафрагмы жесткости. Горизонтальные и вертикальные нагрузки воспринимают и рамы и диафрагмы, а распределение усилий между ними происходит в зависимости от соотношения жесткостей.

2)по расположению колонн:

а) здания с полным каркасом

, когда колонны устанавливаются по всей площади здания. При этом колонны воспринимают все нагрузки от покрытия, перекрытий и навесных стен.

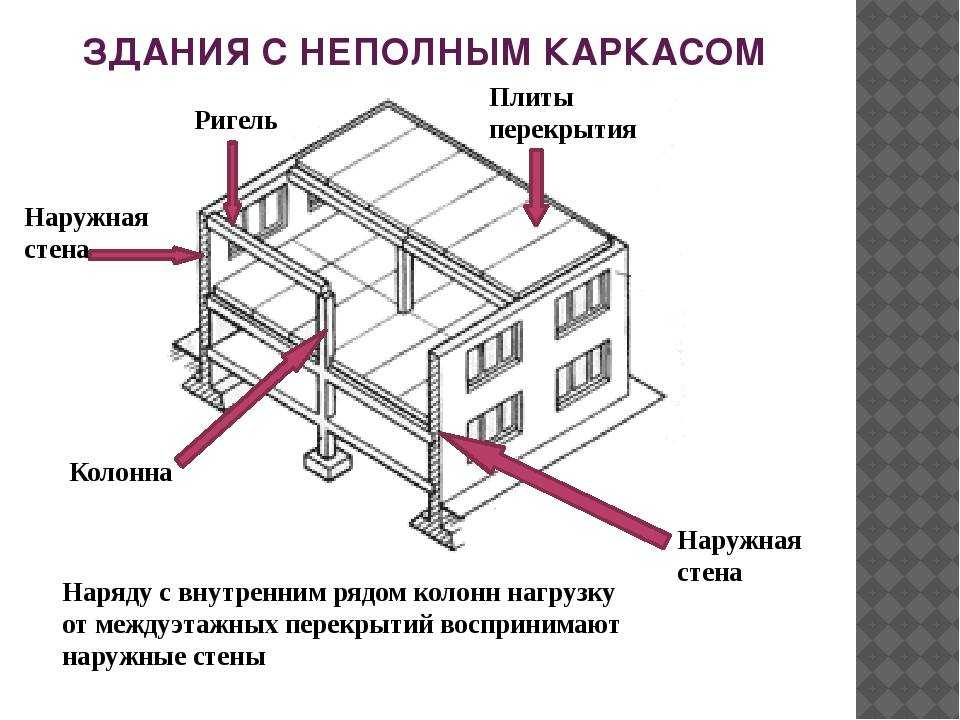

б) здания с неполным каркасом

, когда колонны устанавливаются только внутри здания, а по периметру выполняются несущие стены на самостоятельных фундаментах.

3)по этажности:

а) одноэтажные каркасы;

б) многоэтажные каркасы;

4)по количеству пролетов:

а) однопролетный каркас

применяется при проектировании одноэтажных общественных или промышленных зданий с большими внутренними объемами (кинотеатры, спортивные сооружения, промышленные цеха и т. п.).

б) многопролетный каркас

используется, как правило, при проектировании многоэтажных жилых, общественных и промышленных зданий.

5) по материалу:

а) железобетонный каркас

применяется при проектировании одноэтажных и многоэтажных гражданских и промышленных зданий. По способу возведения железобетонные каркасы делятся на три типа:

–сборные;

–монолитные;

–сборно-монолитные.

Сборный железобетонный каркас

применяется в основном для возведения общественных и промышленных зданий. На рис. 3.26 и 3.27 показаны типовые железобетонные колонны и ригели, применяемые в сборном каркасе.

Монолитный железобетонный каркас

более трудоемок в изготовлении, но он позволяет выполнить разнообразные архитектурные формы, которые невозможны при сборном каркасе. Поэтому данный тип каркаса применяется при проектировании жилых и общественных зданий.

Как сделать ригель?

Прямо на стройплощадке возможно отлить железобетонный ригель. Тяжелое монолитное изделие не должно формировать каркас в деревянных или каркасных постройках. Его использование потребует внимательнее рассчитать прочность фундамента. На подготовительном этапе создается прочная опалубка, задающая правильные, точные геометрические размеры и форму с ребрами жесткости. Для формирования дна формы используются металлические листы (доска), для боковин — толстая влагостойкая фанера.

Форма устанавливается на т-образные опоры из досок и горизонтируется. Ее дно и внутренние стенки аккуратно укрываются рубероидом (пленкой). Длина и нагрузки на железобетонную конструкцию определяют количество каркасов армирования (верхний, нижний), формируемых в ригеле.

Высота нижнего края нижнего каркаса над дном составляет не менее 3 см, а верхний должен располагаться в 3-х см ниже уровня верхнего среза формы. Армирующие каркасы формируются за пределами формы и затем устанавливаются в нее.

Низовая арматура делается непрерывной и укладывается продольно (принимает нагрузку на растяжение), ее диаметр — не меньше 1 см. Каркасы обвариваются (вяжутся проволокой). Нижнее продольное армирование не стыкуется в центральной трети длины, а верхнее — на крайних четвертях длины. Бетонный раствор замешивается из частей щебня, песка, цемента в пропорции 4/2/1 и воды. Заливка делается непрерывно, смесь трамбуется вибратором. Уход за бетоном изделия первые 7 – 10 суток осуществляется по сезону.

Боковые щиты снимаются через 2 недели, нижняя опора ригеля сохраняется до истечения 28 суток. Затем инструментально проверяется качество бетона. При положительном результате ригель нагружается после полного набора марочной прочности.

Вывод

Железобетонная конструкция, называемая «ригель», является центральным несущим конструкционным элементом каркасов зданий. Данные изделия имеют неизменное назначение в отличие от балок, которые являются наполнителями каркасов строений.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

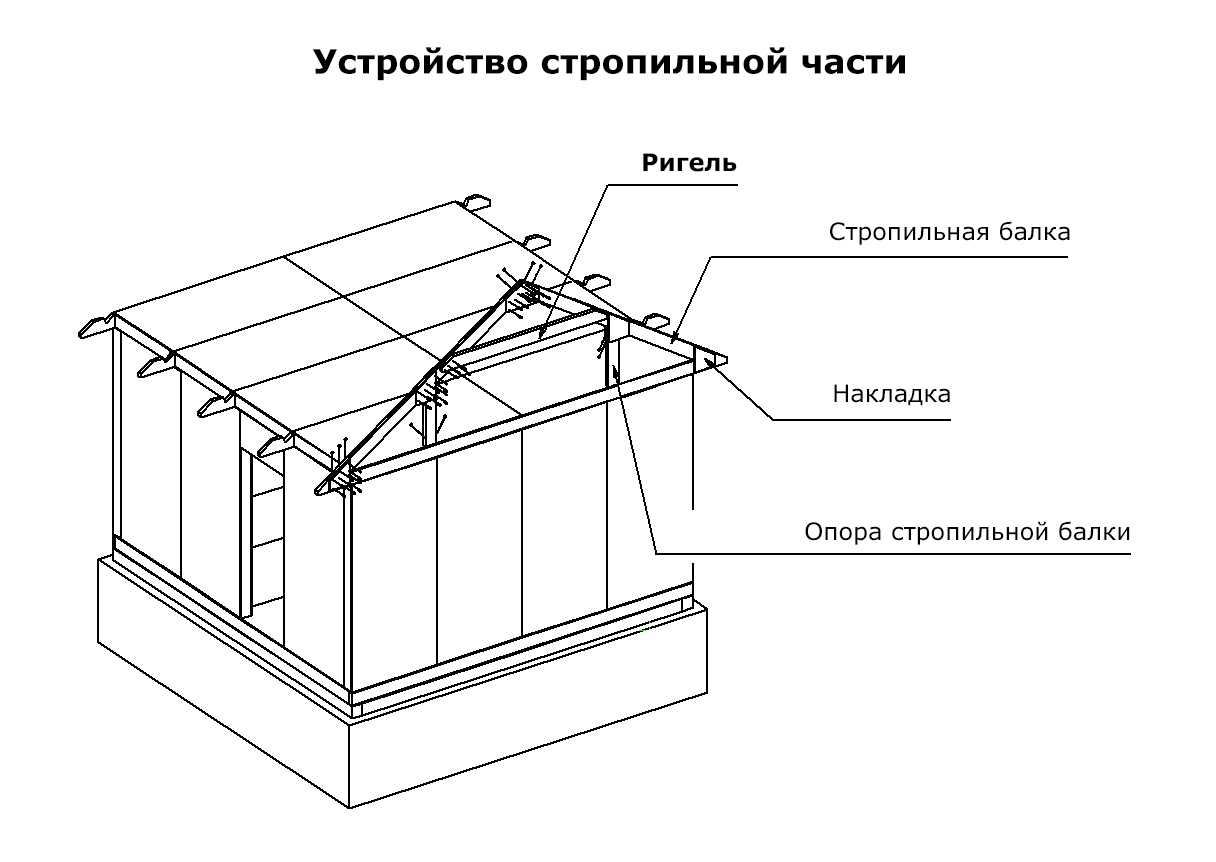

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Как сделать ригель

1. Изготовьте опалубки под низ монолитного элемента. Обычно используется металлическая пространственная опалубка для бетона с фанерными листами. Под последние в 2 ряда укладываются перпендикулярно друг другу двутавровые доски. Следите за уровнем опорной плоскости.

Установка опалубки

1. Армирование или вязка каркаса производится на земле, а затем устанавливается в опалубку, или прямо в ней. Требования:

• нельзя стыковать нижнюю продольную арматуру на участке средней трети пролета;
• не стыкуйте верхнюю продольную арматуру на участке первой четверти пролета.

Здесь возникают самые большие растягивающие усилия.

Изготовление арматурного каркаса

1. Установка боковых граней опалубки. Главное добейтесь правильных геометрических размеров. Поможет установка ребер жесткости.

Монтаж боковых граней для монолитной конструкции

1. Проведите бетонирование.Поле укладки бетонную смесь сразу необходимо загладить мастерками.Не забудьте про уход за ним.
2. Демонтаж опалубки. Спустя три дня уберите боковые щиты, а вот подпорки оставьте и не трогайте ни в коем случае не менее 28 суток. Инструкция рекомендует их оставлять и после уборки нижней опалубки через месяц, чтобы не было трещин.

Спустя месяц пригласите лабораторию, чтобы проверить качество элемента. Нагружать его можно лишь тогда, когда бетон наберет полную прочность.

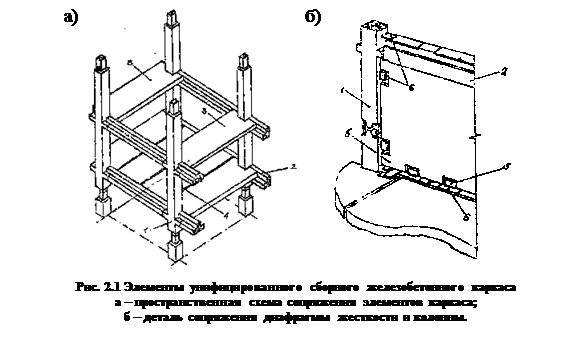

Элементы рамно-связевой конструктивной системы здания

Основой каркасно-панельных зданий является сборный железобетонный рамный каркас о вертикальными элементами жёсткости (в виде стен, перегородок, крестовых связей) и горизонтальных диафрагм жёсткости, роль которых выполняет диски сборных железобетонных перекрытий. Основными элементами рамно-связевой конструктивной сметены здания являются колонны, ригели, вертикальные диафрагмы жесткости и перекрытия: плиты-распорки, рядовые плита (рис 2.1.а).

Элементы конструктивной системы сведены в спецификацию сборных железобетонных изделий (табл. 2.1).

Таблица 2.1 Спецификация сборных ж/б элементов

Марка позиции	Обозначение элемента, схема элемента	Наименование	кол-во	Масса, кг	Примечание
2 КО 3.33 (28)	колонна 2-х консольная
2 КО 3.33 (28)	колонна 1-на консольная
КО 3.33	2-х консольная жесткость
КО 3.34	1-на консольная жесткость
РО 6.90	ригель
РО 6.60
РО 6.30
РО 6.30
РО 6.60
ПК 77-15	связевая плита
ПК 86-15
ПК 57-12
ПК 57-15	пристеночная плита
ПК 86-15
ПК 27-15
ЛМП 57.11.17-5	марши совмещенные с полуплощадкой
ЛМП 57.11.17-5-3	марш совмещенный с полуплощадкой
РО 6.30	лестничный ригель

Колонны каркаса

Колонны рамно-связевого каркаса принимаются бесстыковыми, рассчитанными на высоту 2-х этажей. Колонны применяются сечением 300 х 300 мм. Колонны двухконсольные устанавливают по кратным рядам при самонесущих наружных стенах и по средним рядам при одностороннем примыкании стен — диафрагм жесткости в лестничных клетках.

Ригели

Ригели являются основными несущими горизонтальными элементами каркаса. В каркасах здания применяется ригели таврового сечения с полой понизу для опирания плит перекрытий, что уменьшает суммарную конструктивную высоту перекрытия.

В зависимости от нагрузки приняты два размера ригелей по высоте — 450 и 600 мм и два по ширине 520, 360 (в зависимости от типа примыкания перекрытия).

Перекрытия

Элементы перекрытий разделяются на рядовые и связевые (плиты- распорки). Работу перекрытий в качестве горизонтальной диафрагм жесткости обеспечивает сваркой ригелей и колонн со связевыми панелями перекрытия с последующей заделкой швов бетоном.

Основные размеры элементов перекрытии по ширине: два рядовых многочисленных плит — 1,2 м и 1, 5 м; для пристенных и связевых – 1,5 м .

Сбор нагрузки на плиту выполняется в табличной форме. Для плит перекрытия сбор нагрузки приведен в таблице 2.2

Таблица 2.2 Сбор нагрузки на плиту перекрытия

Наименование элементов конструкции	Нормативная нагрузка, кг/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка кг/м2
1. Конструкция пола (линолиум, стяжка из легкого бетона, звукоизоляционный слой толщиной 30 мм). Высота пола 55 мм.	1,1	38,5
2. Плита с крупными пустотами	1,2
3. Перегородки (гипсоперлитовые плиты толщиной 100 мм, g = 600 кг/м3)	1,2
4. Полезная нагрузка для классов	1,3
ИТОГО	803,5

Без учета собственного веса плиты нагрузка равна 449 кг/м2, следовательно необходима плита с несущей способностью не менее расчетной нагрузки 600 кг/м2.

Для плит покрытия нагрузка сведена в таблицу 2.3.

Таблица 2.3 Сбор нагрузки на плиту покрытия

Наименование элементов конструкции	Нормативная нагрузка, кг/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка кг/м2
1. Защитный слой	1,2
2. Три слоя рубероида на битумной мастике	1,2	7,2
3. Гипсоперлитовая стяжка d = 0,04 м g = 600 кг/м3	1,3	31,2
4. Утеплитель полиуретан d = 0,16 м g = 80 кг/м3	12,8	1,2	15,36
5. Плита перекрытия ж/б	1,2
6. Снег (на равном участке для климат. района I)	1,4

Стены-диафрагмы жёсткости

Стены-диафрагмы жёсткости представляют собой бетонные панели высотой в этаж, имевшие одно- или двухсторонние консольные полки в верхней части для опирания перекрытий.

При шаге колонн до 6 м ширине панели диафрагм соответствуют расстоянию между колонными в свету.

Панели-диафрагмы проектируются глухими или с дверными проемами.

Единая работа диафрагм жёсткости с каркасом обеспечивается сварным соединением их элементов по закладным деталям (рис. 2.1, б).

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

• Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
• Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что  эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Почему монтаж ригельной опалубки пользуется высоким спросом?

• Высокая несущая способность. При соблюдении технологии монтажа и правильном подборе ригелей, опалубочная система способна справляться со значительными эксплуатационными нагрузками.
• Литье безупречного качества. Особенности конструкции балочно-ригельной опалубки таковы, что позволяют достигать очень высокого качества лицевой поверхности бетонного литья. Это исключает необходимость дополнительной отделки и, как следствие, сокращает трудоемкость и бюджет строительных работ.
• Простота сборки. Монтаж ригельной опалубки достаточно прост. С ним могут справиться исполнители с небольшим опытом в достаточно сжатые сроки.
• Высокая адаптивность. Данный тип опалубочной системы легко поддается модернизации. Одни и те же ригели можно применять для сборки опалубки под отливку самых разнообразных железобетонных конструкций, включая изделия со сложной геометрией. Более того, ригельную опалубку без проблем можно совмещать с опалубочными системами других типов.
• Компактные размеры. В разобранном виде ригельная опалубка занимает мало места. Ее хранение и транспортировка осуществляется в штабелях.
• Экономичность. Ввиду того, что сборка ригельной опалубки может осуществляться без привлечения большого парка грузовой спецтехники, специалистам удается существенно сокращать бюджет работ по монолитному бетонированию. При многократном использовании опалубочная система очень быстро окупает свою стоимость.
• Большой рабочий ресурс. После демонтажа ригели можно использовать повторно. Их ресурс легко переваливает за несколько сотен рабочих циклов.

Требования ГОСТ

Производство, применение, хранение и транспортировка железобетонных ригелей регулируется ГОСТ 18980-2015. Они должны изготавливаться с соблюдением требований рабочих чертежей, техдокументации. Обязательно наличие отверстия или стальных монтажных петель, за которые подъёмный кран будет цепляться при погрузке и монтаже. Защитный слой бетона, находящийся снизу балки до арматуры, должен быть достаточным. Нельзя делать его меньше, чем того требует стандарт.

ГОСТ регулирует и форму ригелей. Их надлежит изготавливать по чертежам и указанных в них размерам. Допускаются отклонения, но не более прописанных в стандарте значений. Нельзя устанавливать растрескавшиеся ригели с шириной раскрытия трещин более 0,1-0,2 миллиметра.

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Какие бывают несущие конструкции

Несущие конструкции бывают вертикальные, воспринимающие главным образом сжимающие усилия (стены, столбы, колонны, пилоны и т.п.), и горизонтальные, работающие преимущественно на изгиб и растяжение (панели и балки перекрытий, стропильные и мостовые фермы, ригели рам, балки пролётных строений, ванты, мембраны и др.).

Нагрузки, для которых создают противодействие несущие конструкции, делят на несколько видов: постоянные, временные, крановые и специальные. К постоянным нагрузкам относят собственный вес конструкции здания, давление ограждающих конструкций, отделочного материала, грунта на стены подвала. Временные делят на кратковременные и длительные. Таковыми являются нагрузки от находящихся в здании вещей (мебели, оборудования, имущества), веса людей; а также воздействие снега, ветра, температуры. Нагрузки от движения, торможения крана и тележки крана называют крановыми нагрузками. Нагрузки от осадки или просадки грунтов, взрывов и аварий, вибраций или сейсмическое воздействие — это специальные (особые) нагрузки. Основываясь на данной классификации, производят расчеты для строительства здания и обустройства в нем несущих конструкций.

При проектировании несущих конструкций учет разных видов нагрузок осуществляется согласно правилам, установленным в СП 20.13330.2016. Нагрузки и воздействия (Актуализированная редакция СНиП 2.01.07-85*).

При расчетах несущих конструкций их описывают различными геометрическими моделями в зависимости от их формы. С этой точки их подразделяют на стержневые, плоскостные и пространственные.

Стержневые модели применяют для расчета несущих конструкций линейной формы: колонны, балки, ригели, прогоны, связевые элементы, пояса и раскосы ферм. В частности, при проектировании зданий на ЛСТК каркасах их элементы описывают моделью тонкостенных стержней.

Плоскостные несущие конструкции – это двумерные физически однородные элементы, такие как: сплошные плиты перекрытий, несущие стены, настилы. Плоскостные конструктивные элементы работают автономно, не включая в восприятие нагрузок примыкающие к ним конструкции.

К пространственным относят такие виды несущих конструкций, как большепролетные покрытия (оболочки, складки), своды, стенки резервуаров и силосов, вантовые конструкции мостов и большепролетных перекрытий. Пространственные элементы работают в двух направлениях совместно с примыкающими к ним конструкциями. Эти конструкции – самые сложные с точки зрения моделирования и расчетов. Наряду с перечисленными, существуют также гибридные системы, используемые, как правило, для перекрытия больших свободных пролетов – пространственно-стержневые конструкции.

Деревянная двутавровая балка

Основные характеристики:

• размер (ширина/высота), мм – 80/200
• стандартная длина – 3,0м / под заказ – от 1,5 до 6,0 (м)
• полка – брус из хвойной древесины
• ребро жесткости – фанера ФСФ (хвоя), 24 мм
• max допустимая нагрузка – 1,0 т/м пог.
• вес – 4,8 кг/м пог.
• min партия закупки – 100 шт.

Основные характеристики:

• размер (ширина/высота), мм – 80/200
• стандартная длина – 3,0 м / под заказ – от 1,5 до 6,0 (м)
• полка – брус из маломерной ели
• ребро жесткости – березовая фанера ФСФ, 27 мм
• max допустимая нагрузка – 1,1 т/м пог.
• торец защищен пластиковым наконечником
• вес, кг/м пог.– 5,5 кг
• min партия закупки – 100 шт.

Общее описание

Деревянная двутавровая балка для опалубки перекрытий

(БДК или БДК-1) представляет собой двутавровое склеенное шиповое соединение бруска полки из бруса хвойных пород и «ребра», выполненного из березовой фанеры. Для защиты от влаги клееная двутавровая балка покрыта вододисперссионной краской желтого цвета. Торцы деревянной клееной балки опалубки перекрытий могут отделываться металлическими или пластиковыми наконечниками.

Характеристики деревянной двутавровой балки

Двутавровая балка для опалубки перекрытий обладает такими характеристиками, как:

• легкая адаптация к условиям проекта;
• высокие нагрузочные способности и надежность;
• легкость и высокая скорость производства работ;
• высокое качество и длительный срок службы при любых погодных условиях;
• экономия ввиду использования меньшего количества опорных элементов.

Поверхность балки БДК и БДК-1 предварительно обрабатывается водонепроницаемой защитной пропиткой.

Брус балки БДК для перекрытий «ТИТАН ГРУПП» может быть срощен только один раз по длине на одной стороне и не более 1/3 ее длины.

Применение балок БДК и БДК-1

Применяется балка опалубки перекрытий, нередко называемая строителями, как ригель опалубки перекрытий, в качестве опорной плоскости для «палубы», при устройстве горизонтальных монолитных конструкций, а также в качестве конструктивного элемента в балочно-ригельной системе.

Двутавровая балка БДК-1 — лучшее качество в России

Руководствуясь, в первую очередь, вопросами экономики и безопасности при ведении монолитных работ, «ТИТАН ГРУПП» осуществляет поставки только сертифицированной балки опалубки перекрытий по всей территории России в соответствии со всеми необходимыми техническими требованиями к качеству, предъявляемыми нашими заказчиками.

На основании проекта или в соответствии с ТЗ опытные инженеры компании всегда готовы произвести расчет необходимого количества материалов для опалубки перекрытий для ведения монолитных работ и обеспечить наилучшие условия приобретения даже в нестандартных ситуациях. Производство же самих деревянных двутавровых балок осуществляется на современном оборудовании с использованием новейших технологий деревообработки. Для постоянных клиентов «ТИТАН ГРУПП» разработана гибкая система скидок, основанная на индивидуальном подходе к каждому заказчику.

Формы и типоразмеры

По форме ригели бывают 3 типов:

• с 1 полкой;
• прямоугольные (бесполочные);
• с 2 полками.

Первые ставятся по краям здания. На них плиты могут опираться только с одной стороны. С 2 полками изделия могут устанавливаться по центру здания, чтобы перекрытия укладывались с обеих сторон. Основные размеры для ЖБ-ригелей:

• длина от 2560 мм до 8560 мм;
• сечения от 450*230*565 до 600*300*595.

Встречаются габариты поперечных сечений от 450*230*482 до 600*230*497. Для отдельных категорий зданий изготавливаются элементы длиной 11200 мм. Сечение у таких изделий 800*300*550*400 (с 2 полками). Такие конструкции применяются в промышленных зданиях, где колонны размещаются с шагом 12 м и требуется перекрывать большие пролеты.
