Особенности расчёта односкатной конструкции

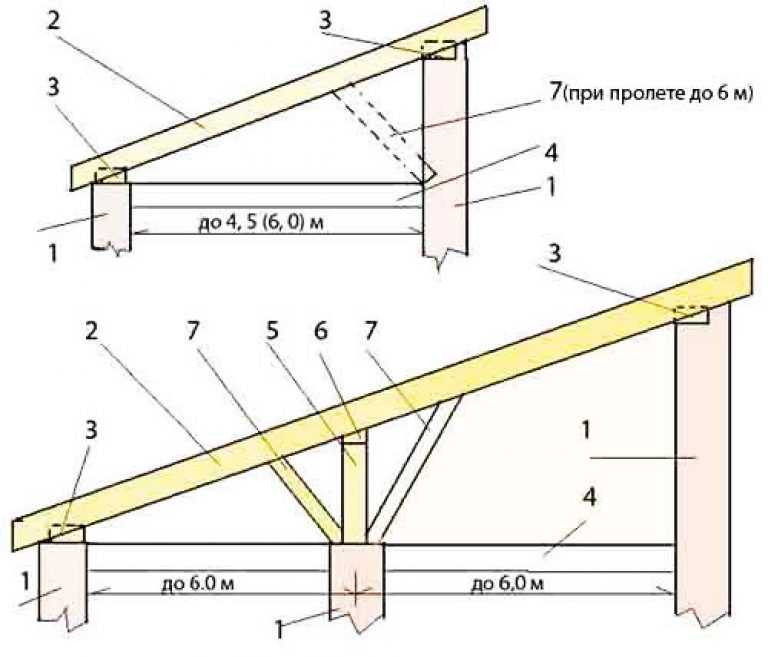

Расчет стропильной системы при строительстве односкатной крыши относится к наиболее простым. В первую очередь следует определить подходящий угол наклона деревянной односкатной крыши, при этом:
- угол наклона до 30° повысит снеговую нагрузку на стропильную систему и потребует регулярной очистки снега;
- крыша со скатом более 60° отличается повышенной парусностью и подвергается высоким ветровым нагрузкам.
Чтобы угол ската односкатной крыши соответствовал расчетному, следует обеспечить необходимый перепад высот противоположных стен. Расчет сечения и шага установки стропил односкатной крыши выполняется в зависимости от веса кровельного материала. Сложность конструкции и использование дополнительных элементов зависит от длины пролета, который необходимо перекрыть при возведении односкатной кровли. Если пролет не превышает 4,5 метров, установка подкосов не требуется, в остальных случаях строительство односкатной крыши связано с монтажом опорных конструкций под стропильную ногу, чтобы избежать ее изгиба под нагрузками.
Оптимальные параметры шатровой крыши
Особенностью шатровой кровли является наличие скатов треугольной формы – вальм. В отличие от классической вальмовой, диагональные стропила шатровой крыши верхней частью крепятся друг к другу, образуя единый узел в самой верхней точке. Устройство шатровой конструкции выполняется на домах со стенами одинаковой ширины. Это во многом определяет принципы расчета такой стропильной системы.
Исходя из длины стены и угла наклона ската шатровой системы (оптимальное значение – 30-40°) можно вычислить высоту конька. Затем вычисляется длина диагональных стропил, к которой следует прибавить величину карнизного свеса шатровой крыши. Полученная длина стропильной ноги дает возможность рассчитать параметры нижней части ската и определить площадь шатровой кровли. Данный способ позволяет узнать, сколько материала потребуется для строительства шатровой кровельной системы.
Специфика возведения вальмовой крыши
Расчёт стропильной системы при обустройстве вальмовой крыши имеет свои особенности
Важно правильно выполнить расчет угла наклона и сечения диагональных стропил, которые образуют треугольные скаты на торцах вальмовой кровли. Надежность вальмовой стропильной системы во многом зависит от несущей способности накосных стропил. Схема вальмовой крыши может подразумевать применение наслонных или висячих стропил, либо их сочетания
Расчет таких элементов вальмовой кровли, как подкосы, затяжки, шпренгели выполняются исходя из нагрузок, которые будет испытывать стропильная система
Схема вальмовой крыши может подразумевать применение наслонных или висячих стропил, либо их сочетания. Расчет таких элементов вальмовой кровли, как подкосы, затяжки, шпренгели выполняются исходя из нагрузок, которые будет испытывать стропильная система
После предварительного расчета сечений и длины всех деталей каркаса вальмовой кровли важно сделать перерасчет с учетом веса используемого материала
Устройство ломаной крыши
Проект ломаной крыши должен отражать особенности ее стропильной системы – форму кровли, геометрические параметры, углы наклона скатов. Надежность ломаной крыши во многом зависит от несущей способности опорного каркаса, к стойкам которого выполняется крепление нижних стропил ломаной конструкции. На этот же каркас устанавливаются стропильные фермы, образующие верхнюю часть ломаной кровли.
Затяжки скрепляют стропильные ноги ломаной кровли. Кроме того, затяжки выполняют функцию основы для монтажа потолка мансарды ломаной крыши. Расчет элементов ломаной кровли выполняется с учетом вида кровельного материала и угла наклона нижних и верхних стропил.
Строительство навеса
Возведение навеса позволяет обустроить летнюю кухню, веранду у дома, беседку или площадку для барбекю. Стропильную систему отдельно стоящего или примыкающего к зданию навеса чаще всего выполняют из дерева, но возможно и применение металла, особенно в сочетании с поликарбонатом. Выбор материала зависит от назначения навеса и условий его эксплуатации.
Какой угол наклона должен быть в том или ином случае
По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.
Конструкция вентилируемого типа
Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.
Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.
Невентилируемая конструкция
Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.
Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.
Конструкция смешанного типа
Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.
Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.
Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.
Особенности создания и эксплуатации
Большим плюсом такого вида кровли в постройках является возможность самостоятельного ее возведения.
По сути, при строительстве крыши основным инструментом будет являться рулетка и карандаш, ведь практически все элементы не требуют сложных манипуляций с инструментами. В отличие от двускатной или четырехскатной крыши в этом варианте нет сложных соединений стропильной конструкции.
Доски, балки укладываются максимальными длинами, гидроизоляционное покрытие раскатывается без особых усилий, а шифер не требует точного раскроя. Кроме этого, подачу материала можно производить изнутри помещения, существенно сокращая время и силы.
Несмотря на простоту конструкции, такая кровля имеет свои особенности эксплуатации:
- при строительстве обязательно устройство ветровых досок;
- внутренние коммуникации вентиляции гаража должны выходить наружу через стены, а деревянные элементы по возможности, кроме антибактериальной обработки должны быть обработаны антипирогельным составом;
- при аномально большом снежном покрове придется принять меры к очистке крыши от снега, а при активном таянии снега на шиферном покрытии нужно быть вдвойне аккуратнее.
Особенностью такого вида кровли является и технология возведения на различных видах стен:
- при возведении на кирпичных, железобетонных или блочных стенах, возможно обойтись без мауэрлата, закрепив стропильную конструкцию с помощью анкерных болтов;
- на деревянных, каркасных и сборно-щитовых конструкциях стен рекомендуется использовать верхнюю балку каркаса или стены в качестве мауэрлата или устанавливать его поверх;
- в любом случае рекомендуется делать свес не менее 50 см со всех сторон крыши.
Уклон крыши
Уклон скатов крыши — от чего зависит и в чём он измеряется.
Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.
Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.
От чего зависит уклон кровли
- От способности крыши защищать строение от внешних факторов и воздействий.
- От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
- От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
- От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
- От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.
В СНиП II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
| 1° | 1,75% | 16° | 28,68% | 31° | 60,09% |
| 2° | 3,50% | 17° | 30,58% | 32° | 62,48% |
| 3° | 5,24% | 18° | 32,50% | 33° | 64,93% |
| 4° | 7,00% | 19° | 34,43% | 34° | 67,45% |
| 5° | 8,75% | 20° | 36,39% | 35° | 70,01% |
| 6° | 10,51% | 21° | 38,38% | 36° | 72,65% |
| 7° | 12,28% | 22° | 40,40% | 37° | 75,35% |
| 8° | 14,05% | 23° | 42,45% | 38° | 78,13% |
| 9° | 15,84% | 24° | 44,52% | 39° | 80,98% |
| 10° | 17,64% | 25° | 46,64% | 40° | 83,90% |
| 11° | 19,44% | 26° | 48,78% | 41° | 86,92% |
| 12° | 21,25% | 27° | 50,95% | 42° | 90,04% |
| 13° | 23,09% | 28° | 53,18% | 43° | 93,25% |
| 14° | 24,94% | 29° | 55,42% | 44° | 96,58% |
| 15° | 26,80% | 30° | 57,73% | 45° | 100% |
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.
Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.
Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
- При помощи математического расчёта величину уклона крыши находит следующим образом:
- Угол уклона ската i равен отношению высоты кровли Н к заложению L
- i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
- Чтобы было понятней рассмотрим на примере:
- Пусть будет:
- Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
| Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
| Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
| Фальцевая кровля | от 4° | ||
| Ондулин | 5° | 1:11 | |
| Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
| Керамическая черепица | 11° | 1:6 | |
| Битумная черепица | 11° | 1:5 | |
| Металлочерепица | 14° | ||
| Цементно-песчанная черепица | 34° | 67% | |
| Деревянная кровля | 39° | 80% | 1:1.125 |
Кровельный КЛУБ
Таблица ветровых и снеговых нагрузок по России
| Субъект федерации | Город | Снеговой район | Ветровой район |
| Адыгея | Майкоп | 2 | 1 |
| Алтайский край | Барнаул | 4 | 3 |
| Бийск | 4 | 1 | |
| Рубцовск | 3 | 3 | |
| Амурская область | Благовещенск | 1 | 3 |
| Архангельская область | Архангельск | 4 | 2 |
| Северодвинск | 4 | 2 | |
| Астрахань | 1 | 3 | |
| Башкортостан | Нефтекамск | 5 | 2 |
| Салават | 5 | 3 | |
| Стерлитамак | 5 | 3 | |
| Уфа | 5 | 2 | |
| Белгородская область | Белгород | 3 | 2 |
| Старый Оскол | 3 | 2 | |
| Брянская область | Брянск | 3 | 1 |
| Бурятия | Улан-Удэ | 1 | 3 |
| Владимирская область | Владимир | 3 | 1 |
| Ковров | 4 | 1 | |
| Муром | 3 | 1 | |
| Волгоградская область | Волгоград | 2 | 3 |
| Волжский | 2 | 3 | |
| Камышин | 3 | 2 | |
| Вологда | 4 | 1 | |
| Череповец | 4 | 1 | |
| Воронежская область | Воронеж | 3 | 2 |
| Дагестан | Дербент | 2 | 5 |
| Махачкала | 2 | 5 | |
| Хасавюрт | 2 | 5 | |
| Забайкальский край | Чита | 1 | 2 |
| Ивановская область | Иваново | 4 | 1 |
| Иркутская область | Ангарск | 2 | 3 |
| Братск | 3 | 2 | |
| Иркутск | 2 | 3 | |
| Калининградская область | Калининград | 2 | 2 |
| Калмыкия | Элиста | 2 | 3 |
| Калужская область | Калуга | 3 | 1 |
| Обниск | 3 | 1 | |
| Камчатский край | Петропавловск-Камчатский | 7 | 7 |
| Кемеровская область | Кемерово | 4 | 3 |
| Киселевск | 4 | 2 | |
| Ленинск-Кузнецкий | 4 | 3 | |
| Новокузнецк | 4 | 3 | |
| Прокопьевск | 4 | 2 | |
| Кировская область | Киров | 5 | 1 |
| Костромская область | Кострома | 4 | 1 |
| Краснодарский край | Краснодар | 2 | 6 |
| Новороссийск | 2 | 5 | |
| Сочи | 2 | 4 | |
| Красноярский край | Ачинск | 4 | 3 |
| Красноярск | 3 | 3 | |
| Норильск | 5 | 3 | |
| Курганская область | Курган | 3 | 2 |
| Курская область | Курск | 3 | 2 |
| Ленинградская область | Санкт-Петербург | 3 | 2 |
| Липецкая область | Елец | 3 | 2 |
| Липецк | 3 | 2 | |
| Магаданская область | Магадан | 5 | 5 |
| Марийская Республика | Йошкар-Ола | 4 | 1 |
| Мордовия | Саранск | 3 | 2 |
| Московская область | Балашиха | 3 | 1 |
| Железнодорожный | 3 | 2 | |
| Жуковский | 3 | 1 | |
| Коломна | 3 | 1 | |
| Красногорск | 3 | 1 | |
| Люберцы | 3 | 1 | |
| Москва | 3 | 1 | |
| Мытищи | 3 | 1 | |
| Ногинск | 3 | 1 | |
| Одинцово | 4 | 1 | |
| Орехово-Зуево | 3 | 1 | |
| Подольск | 3 | 1 | |
| Серпухов | 3 | 1 | |
| Химки | 3 | 1 | |
| Щелково | 3 | 1 | |
| Электросталь | 3 | 1 | |
| Мурманская область | Мурманск | 5 | 4 |
| Нижегородская область | Арзамас | 4 | 2 |
| Дзержинск | 4 | 1 | |
| Нижний Новгород | 4 | 1 | |
| Новгородская область | Великий Новгород | 3 | 1 |
| Новосибирская область | Новосибирск | 4 | 3 |
| Омская область | Омск | 3 | 2 |
| Оренбургская область | Оренбург | 4 | 3 |
| Орск | 4 | 2 | |
| Орловская область | Орел | 3 | 2 |
| Пензенская область | Пенза | 3 | 2 |
| Пермский край | Пермь | 5 | 2 |
| Приморский край | Артем | 3 | 4 |
| Владивосток | 2 | 4 | |
| Находка | 2 | 5 | |
| Уссурийск | 2 | 3 | |
| Псковская область | Великие Луки | 3 | 1 |
| Псков | 3 | 1 | |
| Республика Карелия | Петрозаводск | 2 | 5 |
| Республика Коми | Сыктывкар | 5 | 1 |
| Ухта | 5 | 2 | |
| Ростовская область | Батайск | 2 | 3 |
| Волгодонск | 2 | 3 | |
| Новочеркасск | 2 | 3 | |
| Новошахтинск | 2 | 3 | |
| Ростов-на-Дону | 2 | 3 | |
| Таганрог | 2 | 3 | |
| Шахты | 2 | 3 | |
| Рязанская область | Рязань | 3 | 1 |
| Самарская область | Волжский | 4 | 3 |
| Новокуйбышевск | 4 | 3 | |
| Самара | 4 | 3 | |
| Сызрань | 3 | 3 | |
| Тольятти | 4 | 3 | |
| Саратовская область | Балаково | 3 | 3 |
| Саратов | 3 | 3 | |
| Энгельс | 3 | 3 | |
| Сахалинская область | Южно-Сахалинск | 4 | 4 |
| Свердловская область | Екатеринбург | 3 | 2 |
| Каменск-Уральский | 3 | 1 | |
| Нижний Тагил | 4 | 2 | |
| Первоуральск | 4 | 2 | |
| Северная осетия | Владикавказ | 2 | — |
| Смоленская область | Смоленск | 3 | 1 |
| Ставропольский край | Невинномысск | 2 | 5 |
| Ставрополь | 2 | 5 | |
| Тамбовская область | Тамбов | 3 | 2 |
| Татарстан | Альметьевск | 5 | 2 |
| Казань | 4 | 2 | |
| Набережные Челны | 5 | 2 | |
| Нижнекамск | 5 | 2 | |
| Тверская область | Тверь | 4 | 1 |
| Томская область | Томск | 4 | 3 |
| Тульская область | Новомосковск | 3 | 1 |
| Тула | 2 | 1 | |
| Тыва | Кызыл | 2 | 1 |
| Тюменская область | Тобольск | 4 | 2 |
| Тюмень | 3 | 2 | |
| Удмуртия | Ижевск | 5 | 1 |
| Ульяновская область | Димитровград | 4 | 2 |
| Ульяновск | 4 | 2 | |
| Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
| Хабаровск | 2 | 3 | |
| Хакасия | Абакан | 2 | 3 |
| Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
| Нижневартовск | 5 | 2 | |
| Сургут | 4 | 2 | |
| Челябинская область | Златоуст | 4 | 2 |
| Копейск | 3 | 2 | |
| Магнитогорск | 4 | 3 | |
| Миасс | 3 | 2 | |
| Челябинск | 3 | 2 | |
| Чеченская Республика | Грозный | 2 | 4 |
| Чувашия | Новочебоксарск | 4 | 2 |
| Чувашская Республика | Чебоксары | 4 | 2 |
| Якутия | Якутск | 2 | 2 |
| Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
| Ноябрьск | 5 | 2 | |
| Ярославская область | Рыбинск | 4 | 1 |
| Ярославль | 4 | 1 |
Создание минимального уклона
Уклон крыше создают в момент укладки утеплителя.
Способ формирования наклона зависит от вида выбранного утеплителя.
Если сыпучий материал, насыпают его, задавая необходимый угол.
Для закрепления заливают цементным молочком.
Из пенобетона уклон выполнят специалисты, без них при этом способе не обойтись.
При использовании теплоизоляционных материалов для создания заданного уклона либо применяют теплоизоляционные плиты, изготовленные с уклоном, либо используют пластиковые опоры, которые можно регулировать.
Главная задача разуклонки – обеспечить беспрепятственное движение воды к водосборным воронкам в любом месте крыши.
Если провести проверку – вылить ведро воды, она должна уйти без задержки.
Качественно выполненные работы по разуклонке кровли значительно продлят ее срок службы.
Видео об устройстве плоской крыши.
Что еще почитать по теме?
Расчет уклона кровли из профнастила
При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:
- Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
- Вес самого кровельного покрытия;
- Снеговую нагрузку для вашего региона;
- Ветровую нагрузку для вашего региона.
Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².
Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².
Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.
Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:
- Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
- Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
- Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.
Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².
Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:
W=Wn·Kh·C
Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.
Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².
| Высота объекта, м | Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра) | Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров | Средние и крупные города с высотой зданий от 25 метров |
| до 5 | 0,75 | 0,5 | 0,4 |
| от 5 до 10 | 1 | 0,65 | 0,4 |
| от 10 до 20 | 1,25 | 0,85 | 0,53 |
Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.
Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.
Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:
180·(60-α)·(60-25)+75,27=253
Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.
Расчет паро- и гидроизоляции
Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.
Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.
Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.
Монтаж
После того, как вы сделали схему будущей крыши, рассчитали основные параметры конструкции и закупили материалы, можно приступать к монтажным работам. Для сборки потребуется следующий инструмент: электрическая дрель, шуруповерт, строительный степлер, рубанок для обработки древесины, ножовка или болгарка, шнур, маркер для разметки и линейка. Монтаж выполняют в следующем порядке:
К стене дома с помощью прочных анкерных болтов или металлических шпилек прикрепляют мауэрлатный брус. Нужно позаботиться о надежности крепления, так как на него будут опираться стропильные ноги.
О факторах, влияющих на расчет угла ската крыши
Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.
Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли
Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши
Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как
- материал финишного покрытия;
- существующие климатические условия;
- функциональное назначение постройки.
В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение
Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка)
Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном
Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.
В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.
Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.
Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45
Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д
Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши
Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.
- Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
- Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
- Черепица применяется, когда крыша имеет уклон не меньше 33%.
- Стальное покрытие укладывают на кровле с углом наклона менее 29%.
Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.
Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.
Остановимся на каждом конкретном виде кровельного покрытия.
