Столбчатый фундамент: как сделать самостоятельно?

Как сделать своими руками?

Данный метод возведения опорной конструкции под сооружения лишь в редких случаях нуждается в проведении земляных работ. Для большинства земляных участков деревянные и металлические столбы можно установить собственноручно, вбивая их в землю.

Для монтажа винтовых свай к работе привлекают 3-4 человек, чья сила необходима для вкручивания столба ниже глубины промерзания почвы.

Что понадобится для строительства?

В первую очередь, строителю нужно определиться с выбором свай. Между собой изделия различаются по таким параметрам:

1. Материал: дерево, металл, железобетон.
2. Форма сечения: круг, прямоугольник, пирамида.
3. Устройство: полые и полнотельные.

Выбор основывают на геологических и климатических условиях участка, а также на экономической обоснованности проекта.

Под небольшую теплицу вкрутить сваи можно без использования специальной техники. Но основное назначение лопастей – уплотнять почву при прокручивании, тем самым обеспечивая устойчивость фундамента и сооружения, возведенного на нем.

Для строительства также понадобятся:

• леска и деревянные колья для разметки участка;
• строительный уровень, рулетка;
• молоток, ножовка;
• ручной бур, лопата;
• металлический лом, рычаги;
• цемент, песок;
• болгарка.

Выбор участка

Сваи возводят непосредственно под стенами теплицы. Парники обычно устанавливают в местах, куда большую часть суток попадают солнечные лучи, обеспечивающие полноценный фотосинтез растений. Как правило, размер и форма теплицы определяются параметрами участка и потребностями владельца.

Не рекомендуется размещать сооружение в тех местах, где грунтовые воды пролегают близко от уровня поверхности земли. В противном случае застройщику придется принять дополнительные меры по дренажу участка.

Для этого снимается верхний слой почвы, устраивается песчано-щебневая подушка, а сверху нее укладывается массивом плодородный грунт.

Пошаговая инструкция по установке винтовых свай

В начале строительства подготавливают место для фундамента:

• размечают участок по размерам будущей теплицы;
• определяют места для установки свай, начиная с угловых точек.

Дальше строительство ведут по такому алгоритму:

1. Перед вкручиванием свай в установленных местах выкапывают шунты в грунте на глубине 0,5 – 0,7 м. Для упрощения работы можно воспользоваться ручных буром.
2. Ввинчивание свай начинают с угловых точек. Для работы на конце сваи предусмотрены технологические отверстия, сквозь которые продевается металлический лом. На его концы с двух сторон надеваются трубы, которые послужат рычагами.
3. Балку нужно вкрутить в землю на глубину не меньше уровня промерзания почвы. Работа ведется до тех пор, пока балка не перестанет входить в землю, потому что уперлась в твердые породы. Только так фундамент обеспечит нужную опору.
4. После угловых свай, устанавливают остальные балки, вкручивают их строго по вертикали. Для точности замеров используют магнитный уровень, который крепится к стволу сваи, чтобы обеспечить равномерное распределение нагрузок. Отклонения на уровне в процессе вкручивания не должны превышать 2 градусов.
5. Когда сваи достаточно глубоко вошли в землю, на поверхности остаются их выступающие части. Концы балок нужно срезать, оставляя приблизительно 10 см над уровнем земли.
6. Пустотелые сваи нужно заполнить цементным раствором, который вытеснит кислород из конструкции, тем самым обеспечивая коррозионную стойкость.

Когда установка фундамента завершена, на концы свай приваривают уголки. Как видно из описанной методики, установить сваи под поликарбонатную таблицу можно своими руками, а строительные работы не займут больше 1-2 дней.

Поликарбонат имеет отрицательную характеристику – при низких температурах материал становится крайне хрупким

Чтобы обеспечить устойчивость и надежность фундамента под теплицу, важно предусмотрительно опустить сваи ниже глубины промерзания почвы

Для Московской области эта величина в среднем равна 1,2 м, а в северно-западных регионах – 1,5 м. Для строительства рекомендуется уточнять конкретное значение для местности.

Процедура монтажа винтовых свай для теплицы — в видео:

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Технология работ

Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям

Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта

Бурение под сваи

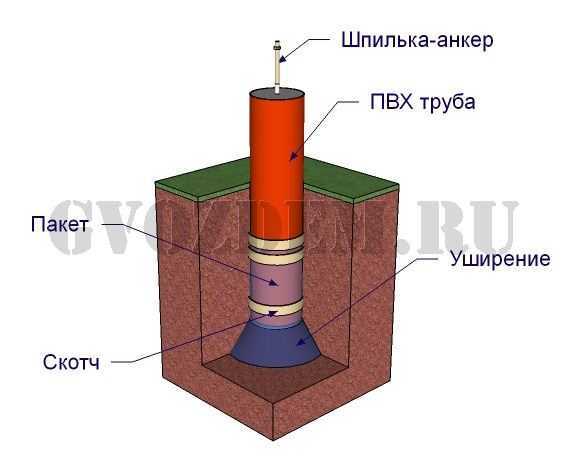

Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в  несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.

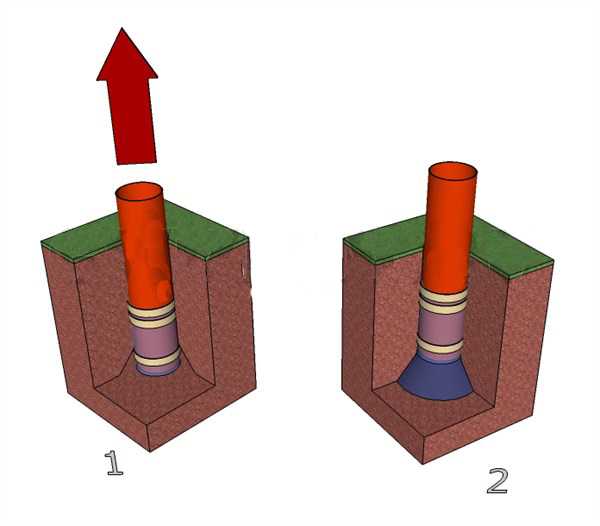

Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.

Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.

Далее столбчатый фундамент своими руками выполняют по следующей схеме:

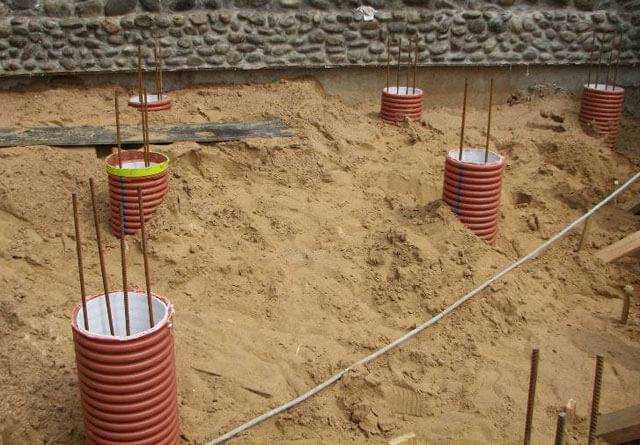

• Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
• Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.

Армирование и заполнение бетоном

Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.

Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.

Посмотрите видео, как заливать бетон в сваю своими руками.

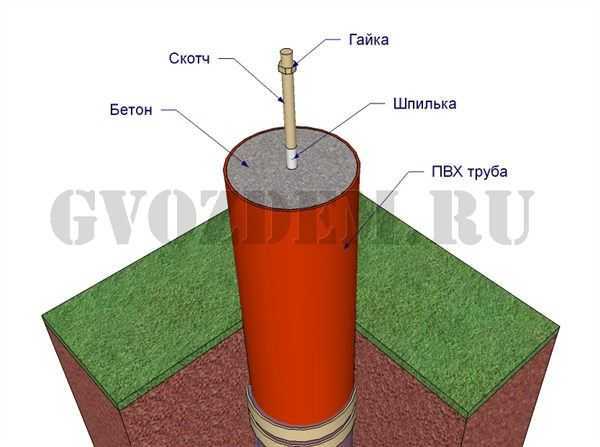

Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.

Ростверк

Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.

Посмотрите видео, как произвести устройство ростверка.

Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Пошаговая инструкция, как сделать столбчатый фундамент своими руками

Необходим проект здания. Его делают своими руками или используют готовый. Это даст знание размеров и структуры столбчатого фундамента, а также представление о весе будущей конструкции. Исходя из этих данных, подбирают тип и толщину пластиковых труб.

Допустимая нагрузка на столб

Для грунта с мелким маловлажным песком и глиняной почвы с глубиной заложения столба 0,5 м, 1 м и 1,5 м приведу таблицу.

Диаметр, мм	Нагрузка, тонны, для песчаных почв и глинистых с глубиной заложения
	0,5 м	1 м	1,5 м
песчаная	глина	песчаная	глина	песчаная	глина
110	0,2	0,2	0,2	0,3	0,2	0,3
250	0,8	1,2	1	1,4	1,2	1,7
315	1,4	1,9	1,6	2,3	1,9	2,7
400	2,2	3,1	2,7	3,7	3,1	4,3
600	5,1	7,8	6,1	9,3	7,9	10,9

Вычислив количество и структуру столбов из ПВХ, можно приступить к монтажу столбчатого фундамента.

Необходимые инструменты и материалы

Из инструментов необходимы будут:

• бетономешалка или строительный электрический миксер, ручной либо стационарный;
• болгарка для нарезания металлических кусков арматуры;
• бур с диаметром под трубу с раструбом;
• лопата;
• молот;
• шнур или леска, рулетка и маркер;
• уровень, если участок неровный с явным уклоном, то лучше иметь гидроуровень;
• мастерок и шпатель;
• емкости под раствор, в случае использования миксера – емкость для размешивания.

Из материалов понадобятся:

• трубы из пластика, их тип и количество описаны были выше;
• цемент М500 или М400;
• арматура, проволока, анкерный болт или пластины;
• мелкий щебень и песок;
• колья деревянные.

Подготовительный процесс

Территорию необходимо освободить от мусора. Корневища также нужно удалить. Всю площадь разровнять, избавиться от ухабов, бугров — своими руками или бульдозером. Необходима электроэнергия: подтяните удлинители к месту будущей стройки.

Нанесение разметки

Сначала устанавливают колья по периметру, добавив по 1 м. Кол устанавливают в местах пересечения шнуров, предварительно измерив и проверив все расстояния по чертежу фундамента.

Технология изготовления столбчатого фундамента

Для быстроты и надежности возведения фундамента его изготавливают методом бурения с последующим бетонированием внутреннего пространства пластиковых труб.

Для ровной обрезки труб своими руками используют кольцо. Его делают из пластикового раструба такого же диаметра: отрезают уплотнительное кольцо и вынимают резиновый уплотнитель. Получившееся пластиковое кольцо будет хорошей меткой для ровной разметки пластиковых труб.

Бурение скважин и установка свай

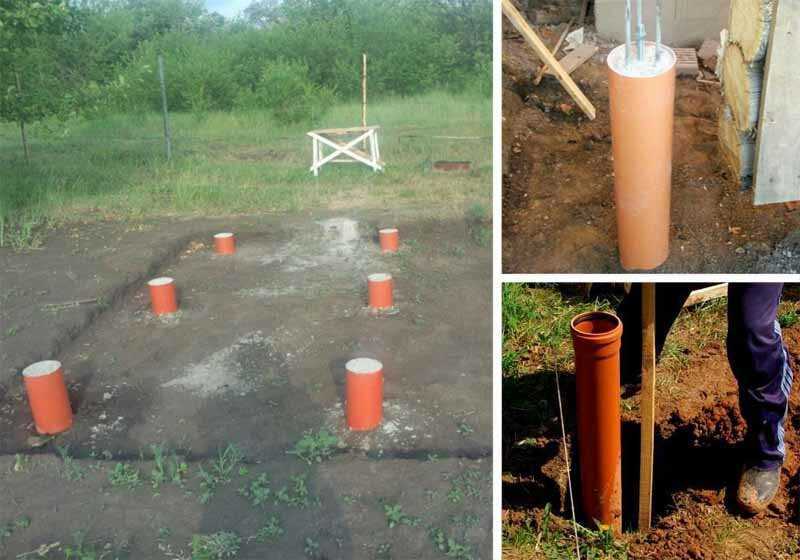

После разметки начинают бурить скважины и устанавливать столбы. Диаметр бура должен быть на 5–10 см больше диаметра трубы. Чтобы не было обвалов и засыпаний ям, бурить подряд несколько скважин не нужно. Необходимо последовательно устанавливать сваи.

Ямы делают одинаковой глубины согласно таблице. При этом добавляется около 25 см: это расстояние засыпают на 20 см щебенкой, а поверх кладут пару мастерков цементного раствора, чтобы будущая свая вставлялась в этот раствор. Ровность столбов проверяют по уровню. В щебень можно добавить песка или слабого цементного раствора.

Бетонирование труб

В пластиковые трубы вставляют каркас из арматуры — несколько прутов, связанных или сваренных между собой проволокой. Прутья для армирования располагаются равномерно.

Если предполагается использование цементного ростверка, то в качестве анкера можно использовать эту арматуру. Для деревянного ростверка используют анкерный болт или пластину. Арматура должна быть полностью утоплена в пластиковую трубу.

Как возвести своими руками?

Данная инструкция носит рекомендательный характер и не является прямым указанием точного выполнения её пунктов. В ней отражены основные правила возведения свайного фундамента из канализационных ПВХ труб – это:

1. Подготовка строительной площадки.
2. Заготовка стройматериалов и подбор инструментов.
3. Бурение и подготовка скважин.
4. Установка труб.
5. Армирование свай.
6. Приготовление и заливка бетона.
7. Обратная засыпка скважин.

Подготовка строительной площадки

С территории стройучастка убирают мусор и удаляют плодородный слой почвы вместе с растительностью. Шнуром и колышками делают разметку расположения центров свай. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами.

Заготовка стройматериалов и подбор инструментов

Понадобятся следующие материалы:

• канализационные ПВХ трубы;
• щебень, песок, цемент и вода;
• арматура периодического профиля ø 8 – 10 мм;
• гладкая арматура ø6 мм;
• вязальная проволока.

Для осуществления строительного процесса будут нужны следующие инструменты:

• штыковые и совковые лопаты;
• тачка;
• садовый бур;
• лазерный нивелир;
• бетономешалка или ёмкость для замеса раствора вручную;
• ножовка, строительный нож;
• вёдра.

Бурение и подготовка скважин

Ось бура перед сверлением грунта выставляют строго вертикально. В процессе бурения вертикальность инструмента строго контролируют.

В случае перекоса, установленная труба потеряет часть несущей способности. Дно скважины должно находиться ниже проектной отметки низа сваи на 200 – 300 мм. Это нужно для уширения подошвы фундамента.

Оно состоит из оси с закреплённой на ней подвижной лопатки с режущим лезвием и накопительным бункером. Тросиком постепенно поднимают лопатку снизу до горизонта, срезая грунт по кругу вращения устройства. Отработка попадает в бункер, который потом извлекают вместе с лопаткой наверх.

На дно высыпают песок и тщательно его трамбуют. Выработку заполняют бетоном, и оставляют скважину в покое на 14 дней.

Установка труб

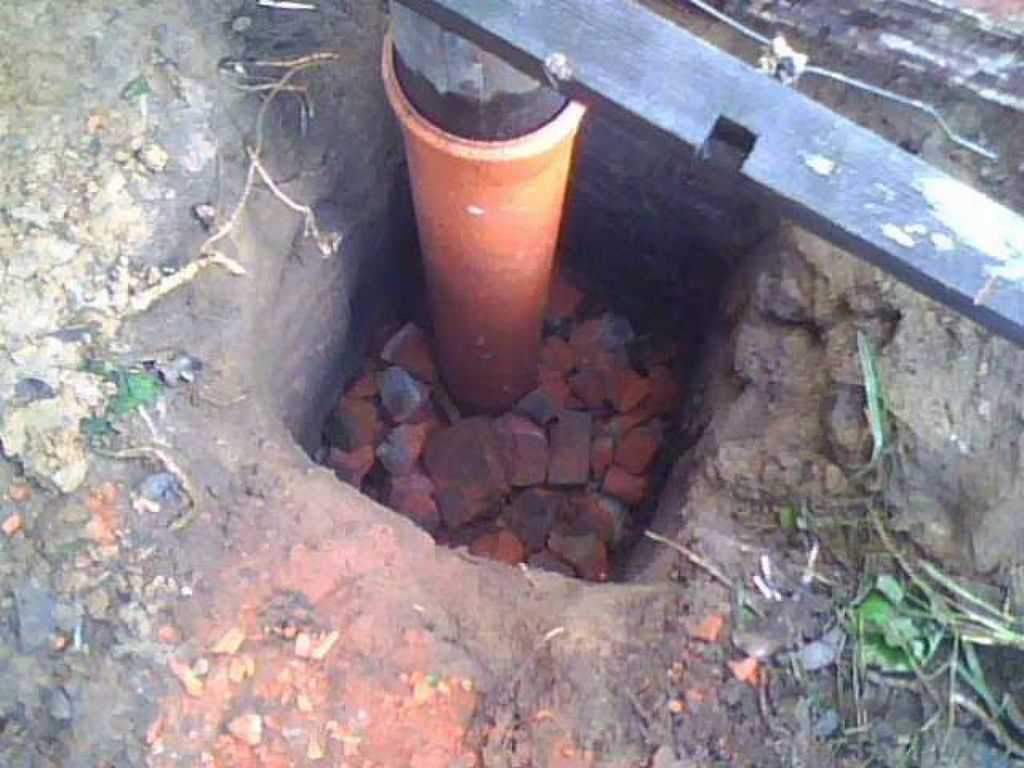

Чтобы избежать перекосов, скважины сверлят на 50 – 70 мм больше, чем диаметр труб. Это даёт возможность откорректировать вертикаль сваи и зафиксировать её положение распорками из бруса.

Армирование

Внутрь опор опускают вертикально один или несколько арматурных хлыстов периодического профиля, связанных проволокой с поперечной гладкой арматурой. Для соединения свай с ростверком оставляют выпуски арматуры на высоту 200–300 мм.

Приготовление и заливка бетона

Трубы заливают бетоном М 300. Для его приготовления использую цемент М 400–500.

В бетономешалку засыпают цемент, песок и щебень. В процесс вращения барабана в него постепенно добавляют воду, до получения густого жидкого раствора.

Раствор погружают в тачку и довозят до очередной трубы. Заливают бетон вёдрами, постоянно трамбуя его подручными стержнями.

Обратная засыпка скважин

По окончании заливки пазухи вокруг свай засыпают грунтом или песчано-гравийной смесью. Засыпку послойно трамбуют. Через 30 дней приступают к монтажу ростверка.

Обустройство фундамента из труб ПВХ своими руками

Наиболее простым в сооружении и недорогим считается столбчатый фундамент, который делают с применением пластиковой трубной продукции. Для этой цели подойдут канализационные поливинилхлоридные трубы, длина которых составляет 200 сантиметров, а размер внутреннего диаметра –20 сантиметров. Если вы не знаете, как ровно отрезать трубу, стоит прочесть дополнительную информацию.

Также потребуется металлическая арматура – на каждую из опор нужно 4 двухметровых отрезка диаметром – 8 –10 миллиметров.

Последовательность проведения монтажных работ:

1. Сначала необходимо пробурить нужное количество скважин с расширенным дном диаметром около 21 сантиметра.
2. Потом в ямы помещают подушку из гравия и песка.
3. Опоры из труб с одной стороны закрывают пробкой, чтобы не допустить проникновение грунтовых вод внутрь. Затем трубу фиксируют на подушке.
4. Внутрь опор помещают 4 арматурных стержня и выполняют заливку бетоном.

Бетонную смесь нужно утрамбовать вибратором, а в случае его отсутствия можно задействовать обычную палку. Главное, чтобы из бетона вышли все воздушные пузырьки, которые способствуют понижению его прочности. После завершения заливки ожидают 5 суток, чтобы смесь высохла и набрала прочность.

Технология работ

Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям

Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта

Бурение под сваи

Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в  несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.

Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.

Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.

Далее столбчатый фундамент своими руками выполняют по следующей схеме:

• Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
• Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.

Армирование и заполнение бетоном

Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.

Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.

Посмотрите видео, как заливать бетон в сваю своими руками.

Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.

Ростверк

Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.

Посмотрите видео, как произвести устройство ростверка.

Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Столбчатый фундамент из труб ПВХ своими руками

При наличии болотистого грунта возведение ленточного или плиточного основания невозможно. Решить проблему поможет пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками. Этот тип основания оптимален при строительстве сооружения на проблемной почве.

Преимущества конструкции

Сваи из пластиковых труб имеют несколько неоспоримых плюсов:

• Доступная стоимость;
• Защита бетона от разрушительного воздействия подземных вод;
• Высокие показатели жесткости, прочности и устойчивости к внешним факторам;
• Небольшая масса.

К минусам можно отнести тот факт, что пластиковые трубы могут лопнуть от расширения во время морозов.

Основание из труб ПВХ не предусматривает обустройство цокольного помещения или подвала, поэтому его применение для постройки жилого дома не всегда оправдано.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

• Лопата;
• Мастерок;
• Ручной миксер или бетономешалка;
• Бур;
• Строительный уровень и рулетка;
• Черный маркер;
• Емкости для раствора (большие ведра);
• Шнур;
• Кувалда;
• Болгарка.

• Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
• Щебень мелкой фракции;
• Деревянные колышки;
• Цемент марки м300 или м400;
• Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

1. Незаглубленное (до 50 см);
2. Мелко заглубленное;
3. Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Нанесение разметки

Разметка наносится в определенной последовательности:

1. Установить колышки по периметру будущего основания, сделав отступ 100 см;
2. Используя уровень строго горизонтально натянуть между ними шнур;Разметка на участке
3. В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
4. На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;

В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.

Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;

Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

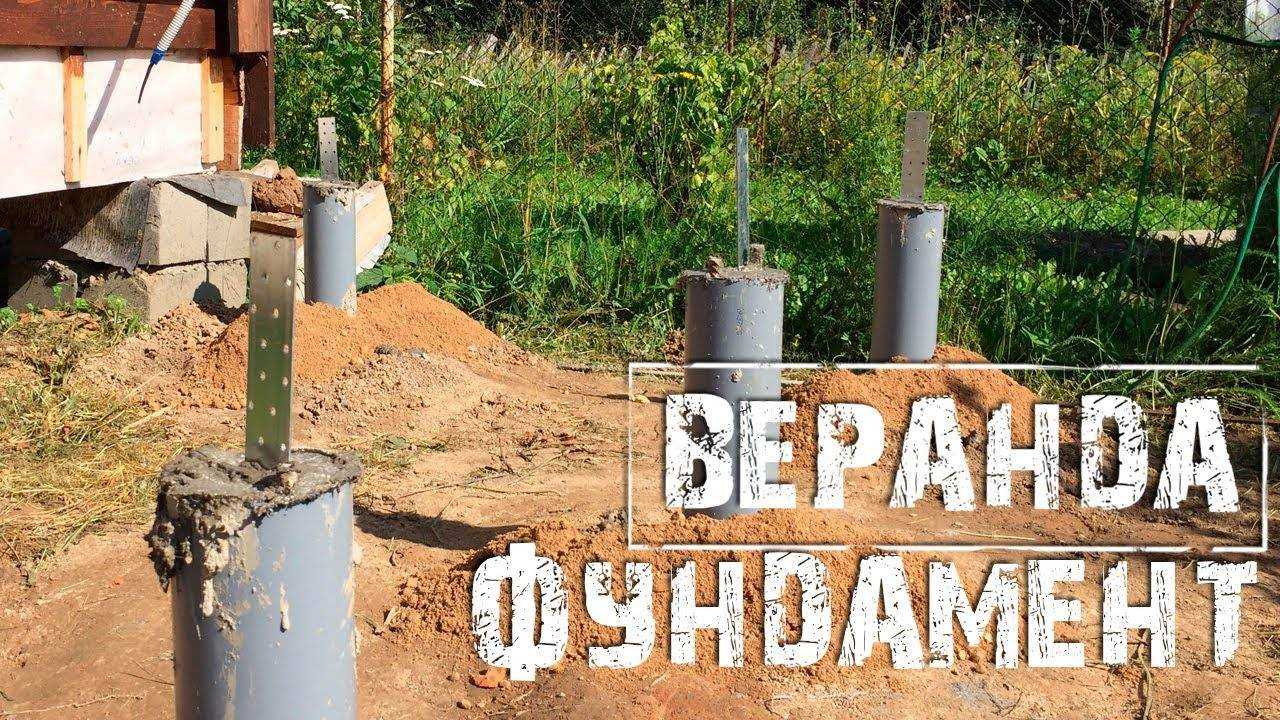

: Фундамент для подсобного помещения

Возможные ошибки и способы их исправления

Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:

• Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
• При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

Материалы для создания столбчатого фундамента

Трубчатый фундамент относится к разновидностям свайной конструкции. Материалами для столбов помимо пластика может быть асбестоцемент или металл (подробнее: “Как сделать фундамент из металлических труб – преимущества и правила монтажа”). Но лучшим выбором сейчас считаются сваи из пластиковых труб.

Асбестоцементную трубную продукцию обычно выбирают по причине ее устойчивости к коррозийным процессам и низкой температуре, но для усиления необходимо пользоваться арматурными прутками (прочитайте: “Как сделать фундамент из асбестоцементных труб – последовательность проектирования и монтажа”).

Технология монтажа несложная:

1. В подготовленную скважину помещают трубы, имеющие диаметр 200 миллиметров. Их погружают на глубину около 150 сантиметров. Над поверхностью почвы оставляют кусок изделия длиной 30 –40 сантиметров.
2. Внутрь трубы вставляют прутья из металла и заполняют бетоном свободную полость. Такая конструкция столбчатого фундамента характеризуется повышенной прочностью и устойчивостью к наиболее неблагоприятным эксплуатационным условиям.

Большей надежностью отличается основание под постройку, выстроенное из металлической трубной продукции, но такая конструкция получается дорогостоящей. При сооружении фундамента нужно соблюдать высокую точность при установке опор из металла, обрабатывать их антикоррозийными средствами. Если этого не сделать, всего через два десятка лет основание станет непригодным.

Когда устанавливают металлические опоры, можно использовать следующие способы заливки бетоном:

• на дно ямы укладывают песчано-гравийную подушку и в нее вбивают трубу, внутрь которой помещают прутья из металла или трубы меньшего диаметра, а затем приступают к заливке;
• металлические столбы погружают на глубину 50 –100 сантиметров, для чего используют изделия диаметром от 15 до 20 сантиметров, а в завершение конструкцию заливают бетонной смесью.

Для прочности устанавливают ростверк.

Какие трубы подойдут и сколько их понадобится

Лучше применить оранжевые или коричневые канализационные трубы: они прочнее и менее подвержены внешним воздействиям, чем серые или белые. Если имеются синие или зеленые, то они тоже подходят для столбчатого фундамента. С такой цветной маркировкой выпускают трубы напорного применения, для прокладки трасс в земле.

Максимальная толщина труб серого или белого цвета – 110 мм. Этого может быть недостаточно. Коричневые же или оранжевые могут быть до 630 мм. Можно использовать черные трубы, которые годятся и для наружного применения.

Но перед покупкой выясните их характеристики. Черные трубы имеют свой диапазон температур и прочности, его может оказаться недостаточно для конкретного использования. Это касается всех видов: сверяйте технические характеристики перед приобретением, чтобы не ошибиться при выборе.

Фундамент столбчатый из пластиковых труб

Столбчатый фундамент из ПВХ труб

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Достоинства столбчатого фундамента из пластиковых труб (ПВХ) для внешней канализации

• Долговечность опалубки. Если рассматривать ПВХ трубу для внешней канализации, то ее срок службы со слов производителей не менее 50 лет.
• Высокая стойкость к агрессивным средам. Морозостойкость.
• Легкие, но при этом имеют достаточную жесткость и прочность
• Большое разнообразие размеров. Диаметр 110 мм – 630 мм. Длина 1 м – 6м.
• За счет гладкой поверхности грунт во время пучения будет скользить по поверхности ПВХ трубы (в теории должно быть так).

Если использовать пластиковые трубы для внутренней канализации (серые), они немного дешевле оранжевых ПВХ труб, но при этом и в грунте они прослужат значительно меньше. Это и логично, так как данный тип труб предназначен для внутренней канализации в помещении. В целом если рассуждать логично, то главное предназначение несъемной опалубки это формирование столба. А непосредственно срок службы столба из железобетона 150 лет. www.gvozdem.ru

Недостатки опалубки из ПВХ труб

Дороже, чем опалубка из рубероида.

Серые ПВХ трубы для внутренней канализации имеют максимальный возможный диаметр 110 мм. (Оранжевые трубы для наружной канализации имеют более богатый диапазон диаметров от 110 до 630 мм.)

Средние цены ПВХ труб для внешней канализации (СПб)

Как видим, цена на пластиковую трубу для внешней (оранжевые) и внутренней (серые) канализации практически не отличается, а вот преимущества оранжевых ПВХ труб для использования в виде несъемной опалубке в грунте неоспоримо (достоинства ПВХ труб для наружной канализации ).

Инструкция строительства столбчатого фундамента из пластиковых труб

Предлагаем вашему вниманию инструкцию по установке столбчатого фундамента из пластиковых труб (ПВХ). Более подробную инструкцию вы можете изучить в статье: Столбчатый фундамент своими руками .

1. Проектирование столбчатого фундамента. Расчет кол-ва столбов, их расположение, глубина размещения в грунте. Подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

2. Подготовительные работы. Заготавливаем опалубку из пластиковых труб нужной нам длины. Если столб будем делать с уширением, то размещаем внизу трубы мусорный пакет и крепим его к опалубке скотчем. Данный пакет будет служить резервуаром для заливки пятки столба.

3. Делаем арматурный каркас. Если будем армировать уширения, то арматуры делаем в виде буквы L. Более подробно читаем в статье: Арматурный каркас под уширение столбчатого фундамента.

Если нижняя обвязка у вас будет и бруса, то для ее связи со столбчатым фундаментом будем использовать шпильки-анкера, залитые в столб.

4. Бурим скважины на глубину ниже промерзания грунта.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.

5. Делаем уширения внизу наших скважин.

6. Вставляем несъемную опалубку из ПВХ труб в нашу скважину и формируем уширение.

Все столбы делаем на одном уровне. Для данной задачи нужно будет отбить горизонталь с помощью гидро или лазерного уровня и натянуть по уровню бечевку. По бечевке будем выводить все столбы. Чтобы опалубка у нас не проседала, делаем приспособление в виде захвата как на рисунке. Для захвата нам нужно 3 бруска, 2 самореза и веревка. Если сложно опалубку выставить по бечевке, то можно в процессе заготовки сделать ее длиннее и затем уже все сваи обрезать в один уровень. Главное сделайте отметку на опалубке — до кого уровня вы будете заливать бетон.

7. Вставляем арматурный каркас в опалубку. Разворачиваем арматуру для армирования пятки столба.

8. Заливаем столб бетоном. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

9. Крепим шпильку-анкер вверху столба.

10. Все, фундамент из пластиковых труб ПВХ готов. Также можно порекомендовать сделать гидроизоляцию верхней части столба с помощью рубероида либо битумной мастики.

Более детальную поэтапную инструкцию читаем в статье: Столбчатый фундамент своими руками. www.gvozdem.ru

http://www.gvozdem.ru

Строительство фундамента из пластиковых труб

К возведению основания приступают после расчистки и подготовки территории.

Весь процесс строительства подразделяется на следующие этапы:

1. 1. Разметка: в соответствии с проектом на участке отмечают местоположение столбов. Обычно они размещаются вдоль несущих стен с шагом 1,5 – 2 м, а также в местах их пересечений.
   2. Выемка грунта: согласно нанесенной разметке в грунте проделываются отверстия под опоры будущего столбчатого фундамента. С этой целью применяют обычный бур или бур ТИСЭ. Последний снабжен откидным ножом, который приводят в рабочее положение на завершающем этапе – когда скважина почти готова. При вращении бура ТИСЭ его нож под собственным весом опускается, благодаря чему придонная часть скважины становится большей в диаметре, чем ее ствол. Этим приемом достигается увеличение площади подошвы опорного столба фундамента, а удельное давление на грунт, соответственно, становится меньше. Диаметр и глубина столбов рассчитываются на этапе проектирования и зависят от веса здания и гидрогеологическоой обстановки. При строительстве частного дома скважины для столбчатого фундамента обычно имеют диаметр от 150 до 250 мм.
   3. Устройство подушки: на дно каждого выполненного отверстия засыпают 15-сантиметровый слой крупнозернистого песка или песчано-щебеночной смеси. Благодаря высокому коэффициенту фильтрации такая подушка, в отличие от обычного грунта, не впитывает влагу. Кроме того, она обеспечит равномерную передачу нагрузки на грунт. Если скважина была выполнена по методу ТИСЭ, песчаную засыпку на ее дне делать не следует.
   4. Установка пластиковой трубы: трубы из ПВХ одновременно играют роль гидроизоляции и опалубки. В обычную скважину они заводятся до упора. При установке в скважину ТИСЭ трубу опускают до тех пор, пока ее нижний конец не достигнет начала более широкой придонной камеры.

1. Монтаж арматурного каркаса: при изготовлении каркаса арматурные прутья диаметром 10 – 12 мм связываются так, чтобы они образовывали ребра параллелепипеда с основанием в виде равнобедренного треугольника или квадрата. Для этого рабочая арматура привязывается к треугольным или квадратным хомутам, которые изготавливаются путем сгиба из более тонких 6-миллиметровых стержней. Для связывания арматуры применяется отожженная проволока круглого сечения диаметром 1 мм и специальный инструмент – крючок. Размеры поперечного сечения каркаса должны быть такими, чтобы после его монтажа стержни рабочей арматуры отстояли от ПВХ-трубы на 30 мм.
2. Заливка: после того как опалубка для столбчатого фундамента из пластиковых труб и армкаркас будут установлены, в скважины заливают бетон, марка которого также должна быть указана в проекте.

На завершающем этапе поверх опорных столбов устанавливают стальные или деревянные балки ростверка. Часто этот элемент, как и монолитный ленточный фундамент, делают из армированного бетона прямо на месте.

Видео о пластиковых трубах для столбчатого фундамента.
