Как организовать принудительную вентиляцию погреба

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Переход от естественной к принудительной достаточно прост. При возникновении нештатных ситуаций достаточно увеличить воздухообмен за счёт подключения к вытяжке канального вентилятора низкого напряжения.

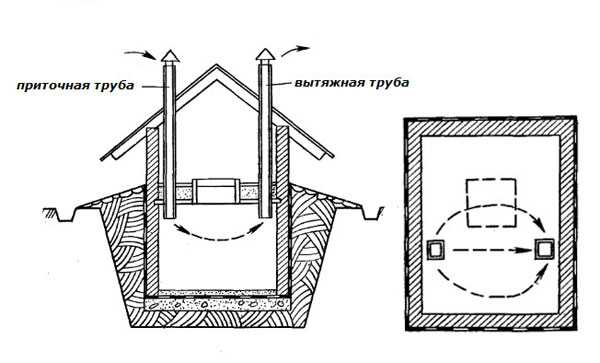

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Расчет вентиляционной системы

Насколько производительно и стабильно будет функционировать вентиляция в погребе зависит от произведенных расчетов. В некоторых случаях понадобится использовать формулы, но они достаточно просты и понятны.

Расчет воздухообмена в подвальном помещении

Самым первым высчитывается необходимый воздухообмен. Способов подсчета существует два:

1. Формула L = V * K.

В данной ситуации L – это итоговый воздухообмен (м³/ч), V является объемом погреба (м³), а K – минимальная кратность замены воздуха. Результат определит характеристики мощи системы.

Для осуществления формулы узнается объем погреба уже по другой: V = A * B * H. Необходимо просто перемножить длину, ширину и высоту, которые используются в метрах. Пример: 4 * 5 * 2 = 40 м³ объем подвала.

Последний элемент формулы используется из таблиц, где указывается потребность человека в поступлении свежего воздуха за час, также с учетом его деятельности (например, если делается вытяжка для подвала гаража). Для примера берется 3 раза: 40 * 3 = 120 м³ финальный воздухообмен.

2. Формула L = Lp * Nt.

Способ менее предпочтительный, поскольку не учитывает размеры. Здесь итоговый воздухообмен получается на основании норм обмена на одну персону (Lp в м³/ч) вместе с количеством присутствующих в подвале (Nt).

Если говорить о первом, то нормативы следующие: 60 м³/ч при высокой активности, 45 м³/ч при средней и 20-25 м³/ч в случае слабой. Для примера берется показатель в 45 м³/ч и 3 работающих в помещении человека: 45 * 3 = 135 м³/ч итоговый воздухообмен.

Расчет сечения вентиляционных каналов

Не менее ответственным этапом является определение сечения труб, что еще важнее при естественной циркуляции в подвале частного дома. Пренебрежение приведет к необходимости подбирать значение наугад, где вероятность допущения ошибки крайне велика.

Ошибаться нельзя, поскольку чересчур маленькое гарантирует нехватку воздуха в двухтрубной системе. Вентиляция погреба зимой с завышенным же сечением обречет на сильный холод и низкую температуру в помещении, что негативно скажется на продуктах.

Существуют сложные манеры подсчета – они для профессионалов. Самому же можно воспользоваться упрощенным вариантом. Для этого понадобится формула F = L / (S * 3600):

• F – площадь сечения;
• S – скорость движения воздуха (для примера равна 1 м/с);
• L – потребление воздуха (берется из первой формулы с результатом 120 м³).

В итоге площадь получается 120 / (1 * 3600) = 0,033 м². Дальше можно посчитать радиус на примере круглой трубы R=√(F/π), и в таком случае он равен √ (0,033 / 3.14) = 0,1 м (10 см). А диаметр будет 0,2 м (20 см).

Если диаметр слишком крупный, да и материал изготовления не из дешевых, можно провести монтаж двух небольших труб, чье сечение в сумме должно совпадать с расчетами.

Расчет производительности вентилятора для принудительной вытяжки

Далее узнается требуемая производительность вентилятора. Для выяснения необходимо учитывать, что ежечасно система должна оснащать погреб воздухом минимум в том же количестве, чему равен объем самого помещения. Но лучше превышать этот показатель в 1,5 раза.

Объем – 40 м³. Таким образом вентилятор должен быть способен поставлять свежий воздух в погреб в объеме 40-60 м³/ч. Можно посчитать и другим методом. В этом случае объем погреба умножается на 12 и получается: 40 * 12 = 480 м³/ч – необходимая производительность вентилятора.

Использование устройства с меньшим показателем недопустимо — вентиляция подвального помещения не удастся. Превышение тоже нежелательно, поскольку тогда потребуется диффузор, а мощность двигателя в любом случае будет частично тратиться впустую.

Также возможно применение реле времени, которое отвечает за включение вентилятора в определенное время. Отключение происходит само с полной ликвидацией воздуха требуемого объема.

Оборудование для устройства вентиляционной системы

Для обустройства вентиляционных воздуховодов используются асбестоцементные, пластиковые или оцинкованные металлические трубы квадратного, реже круглого сечения.

Асбестоцементные конструкции устойчивы к коррозии, хорошо выдерживают морозы и влагу, отличаются долгим сроком службы. Такие трубы имеют достаточную длину, позволяющую смонтировать воздуховод без сварки.

Трубы из асбоцемента имеют много достоинств, однако при их транспортировке и монтаже нужно соблюдать осторожность, поскольку они отличаются хрупкостью и могут сломаться

Трубы из оцинкованного металла имеют небольшой вес и относительно невысокую стоимость, они устойчивы к коррозии и просты в монтаже. Оцинковка подходит для влажных помещений, где она будет надежно и долго служить при подходящих условиях эксплуатации, но если они будут нарушены, цинковое покрытие может повредиться.

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую проходимость воздушных потоков. Пластиковые воздуховоды не требуют прочистки и не ржавеют, срок их эксплуатации составляет более двадцати лет, а цена их заметно ниже труб из других материалов.

Основной недостаток пластиковых конструкций – высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, в которых возможно повышение температуры до предельных показателей

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Когда нужна принудительная вентиляция?

Принудительная вентиляция погреба необходима в тех помещениях, в которых нет возможности создать условия для естественной циркуляции воздуха. Для этого используются каналы, и вентиляторы. При необходимости в них так же могут устанавливаться дополнительные фильтровальные системы воздуха, и нагревательные элементы, которые помогают регулировать температуру воздуха в помещении.

 Из чего состоит принудительная система вентиляции:

1. Воздушные магистрали, которые служат «дорогой» для перемещения воздушных масс.
2. Нагревательная установка;
3. Устройство для регулировки температур в подвале, которое отвечает за кондиционирование;
4. Каналы вентилирования для воздухообмена;
5. Для циркуляции воздуха необходим заборник воздуха;
6. Для объединения каналов разного диаметра необходимы диффузоры;
7. При необходимости используется тройник.

Достоинства принудительной системы вентиляции:

• На ее работу не влияют природные факторы;
• Возможность регулировки температуры в помещении;
• Отлично подходит для помещений с большой площадью.

Принудительную вентиляцию устанавливать в подвале достаточно дорого, именно поэтому данная система используется крайне редко. Кроме того, монтаж оборудования требует определенной сноровки и умений.

Если почитать специальную литературу, в вопросах установки принудительной системы разобраться не трудно, но часто в ней просто нет необходимости.

Вытяжка в погребе: как сделать вентиляцию правильно, сборка системы и проверка ее работоспособности

После того как вы определились с типом системы циркуляции воздуха, выбрали тип труб и вентиляторов, изготовили или приобрели дефлектор, заслонки и прочие компоненты, можно приступать к установке вытяжки. Делается это в следующем порядке:

1. Если вы монтируете систему вентиляции уже после того, как хранилище построено, то в его потолке просверливается отверстие для вентиляционной трубы.
2. В отверстие под потолком монтируется вытяжная труба. На улице ее конец должен быть приподнят над поверхностью не меньше, чем на 15 см.
3. В противоположной от вытяжного отверстия стене просверливается отверстие возле пола. Оно должно располагаться не ниже, чем на 2 см, но и не выше, чем на 5 см.
4. В отверстие монтируется приточная труба. С внешней части погреба ее отверстие должно располагаться на слишком высоко, так как между приточным и вытяжным отверстием должна существовать разница давлений для создания естественной тяги. Это больше актуально для системы естественной циркуляции воздуха, но имеет смысл и для принудительной.
5. Конец приточной трубы на улице закрывается дефлектором или специальной защитной решеткой.
6. Внутри погреба на трубу устанавливаются специальные заслонки, регулирование зазора которых позволит вам настраивать интенсивность циркуляции воздуха в системе.

После того как система смонтирована, необходимо проверить эффективность работы вытяжки в погребе. Как правильно сделать это при помощи подручных средств? Для этого к отверстию приточной трубы можно поднести лист бумаги. Если он будет колыхаться, значит, система работает исправно. Другой вариант проверки – при помощи зажженной бумаги или другого источника дыма. Дым должен быстро рассеиваться и вытягиваться из подвала.

Правильное устройство приточно-вытяжной вентиляции погреба

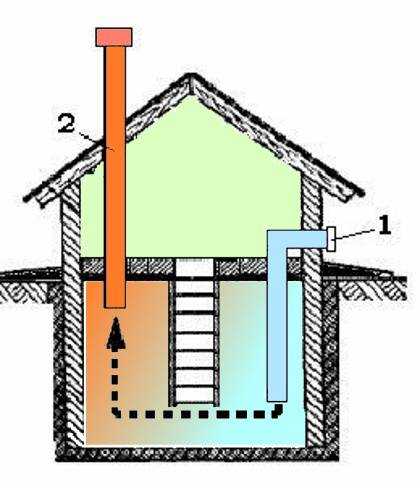

Схема вентиляции погреба

Устройство вытяжки в погребе обеспечивается вытяжным воздуховодом (на схеме ниже под №2), который удаляет отработанный воздух почти у самого потолка, около 50-70 см от него.

Эта труба прокладывается вертикально, пересекает перекрытия и возвышается над кровлей примерно на 50 см. Для предотвращения конденсата в холодное время, вытяжной воздуховод утепляют минеральной ватой или другим утеплителем толщиной не менее 50 мм и укладывают в трубу соответственного сечения без зазора. Для усиления интенсивности перемещения воздушного потока на верхнюю, наружную, часть вытяжного воздуховода устанавливается дефлектор.

Эта так называемая двухуровневая вентиляция погреба обеспечивается двумя вентиляционными трубами на разных уровнях и в противоположных углах. При этом происходит нагрев поступающего холодного воздуха, который с увеличением температуры поднимается вверх, где и удаляется из погреба через вытяжной воздуховод.

Иными словами, расположение вентиляционных труб объясняется перемещением воздушных масс, которое обеспечивается разностью удельного веса приточного и удаляемого воздуха. Скорость передвижения потоков прямо пропорциональна разности температуры на улице и в помещении. Чем больше разность, тем выше скорость воздухообмена.

Поэтому наиболее продуктивна естественная система вентиляции в погребе в межсезонье.

Важно знать! В особо морозные зимы, для уменьшения сквозняка, рекомендуется подачу воздуха регулировать задвижкой на приточном воздуховоде. Устанавливаемые задвижки (пример на фото ниже) на вентиляционных трубах позволяют контролировать воздухообмен в зависимости от сезонных изменений

Устройство, позволяющее регулировать поток проходящего воздуха

Устройство, позволяющее регулировать поток проходящего воздуха

Устойчивость тяги зависит от высоты вытяжной трубы. При необходимости увеличения вытяжки наращивают высоту трубы, поднимая ее выше над кровлей.

Правила установки вентиляции погреба в доме

Вентиляцию можно организовать с помощью вентилятора

• Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
• Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
• Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
• Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
• Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Правильная установка вентиляционных точек

Чтобы воздух не застаивался и, напротив, не появлялось сильных сквозняков, необходимо грамотно организовать циркуляцию воздуха. В помещении должен установиться правильный климат для долгого хранения урожая.

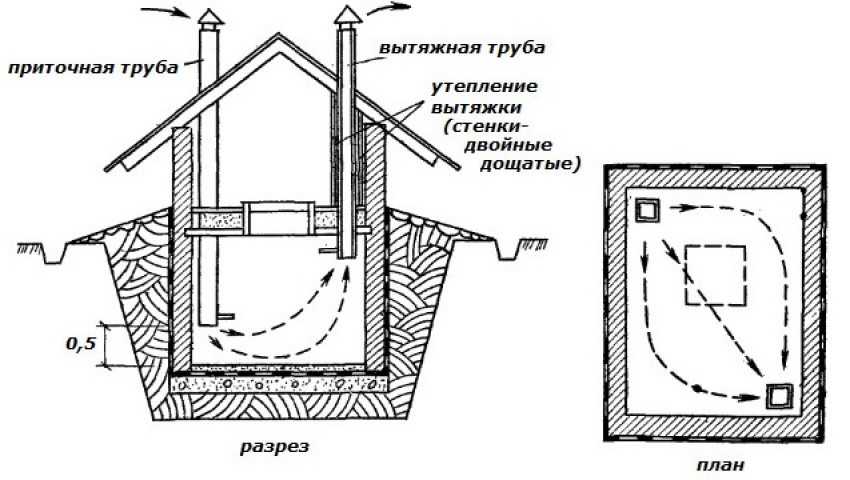

Принцип организации естественного воздухообмена в подвальном помещении.

Для этого потребуется установить 2 точки для естественной вентиляции в подвале:

• 1 точка (выход трубы, для подачи воздуха в помещение) устанавливается на расстоянии в полметра от пола.
• 2 точка (для вытяжки) монтируется под потолком в противоположной стороне подвала, чтобы циркуляция воздуха происходила по всему помещению.

Важно не забывать о защитных решетках, которые необходимо установить наверху вытяжной и приточной трубы (защита от птиц и грызунов). Для регуляции потоков воздуха в сечении вентиляционных труб устанавливаются шиберные заслонки

С помощью рычажков можно контролировать тягу вытяжки. Если овощи подсыхают и сморщиваются, значит, нужно уменьшить поток воздуха, а если загнивают, то увеличить

Для регуляции потоков воздуха в сечении вентиляционных труб устанавливаются шиберные заслонки. С помощью рычажков можно контролировать тягу вытяжки. Если овощи подсыхают и сморщиваются, значит, нужно уменьшить поток воздуха, а если загнивают, то увеличить.

Схема вентиляции погреба отдельностоящего, под домом, под гаражом

Как правильно сделать вентиляцию в погребе отдельностоящем? Что касается вентиляции погреба, над которым нет никаких строений, то она практически такая же, как и в помещении под домом или гаражом. Разница заключается только в наружных частях труб, высота которых над подвалом должна соответствовать 80–100 см для вытяжной и примерно 40–50 сантиметров для приточной. Но трубы необходимо надёжно закрепить как внутри подвала, так и снаружи. А зимой следить за тем, чтобы их не засыпало снегом.

Вентиляция погреба в гараже: как установить вытяжную трубу

Большинство владельцев гаражей просто-таки мечтают о том, чтобы обустроить погреб под строением. Ведь наличие дополнительного места для хранения консервации и овощей для городских жителей является очень желательным. Но нужно быть внимательным при проектировании схемы вентиляции погреба под гаражом. Ведь высокая влажность воздуха может привести в негодность не только овощи, но и ускорить процесс коррозии автомобиля.

Сквозной способ монтажа вытяжной трубы подразумевает ее прохождение через пол и потолок гаража

Как сделать вентиляцию в погребе гаража, чтобы избежать подобных неприятностей? Схема вентиляции погреба в гараже может быть как естественной, так и принудительной. Но в любом случае монтировать следует вентиляцию в погребе гаража с двумя трубами. Одной трубой здесь не обойтись.

Что касается вытяжной трубы, то она может устанавливаться сквозным способом, это когда труба проходит через пол, потолок гаража и выводится над крышей. Второй вариант подразумевает вывод трубы за стенку погреба и уже потом поднятие её на необходимую высоту снаружи гаража.

Делая вентиляцию погреба в гараже своими руками, следует учесть и тот факт, что высота вытяжной трубы должна быть на 50–80 см выше уровня крыши. Это позволит получить необходимую разницу температур, за счёт чего и будет происходить естественный вывод воздуха. А установка дефлектора не только усилит интенсивность воздухообмена, но и предотвратит проникновение осадков в подвал.

Схема вентиляции погреба под гаражом бывает как естественной, так и принудительной

Вентиляция погреба в частном доме: какой системе отдать предпочтение

Оптимальным вариантом считается, когда схема вентиляции погреба разрабатывается ещё на стадии проектирования, чтобы во время строительства погреба или заливки фундамента предварительно были заложены специальные гильзы для прокладывания вентиляционных труб.

При монтировании вентиляции в погребе под домом, вытяжную трубу необходимо размещать в том месте, где проходит выходящий на крышу общедомовой вентиляционный канал. Приточный воздуховод устанавливают с противоположной стороны подвала. Внутренняя часть располагается поближе к полу, а наружная выводится на улицу и поднимается на высоту около 50 см. Обязательно снабжается сеткой от грызунов.

Оборудование правильной вентиляции в погребе является очень важным процессом, но далеко не единственным условием поддержания оптимальных параметров влажности и температуры в помещении. Необходимо также выполнить хорошую гидроизоляцию подвала. И, конечно же, периодически проводить мероприятия по его осушению.

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

• полиэтилен низкого давления;
• асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

• Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
• Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

Таблица стандартных размеров пластиковых канализационных труб для вентиляции

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.

Расчёт вентиляционной системы

Для примера расчёт проводится по упрощённым формулам.

Как определить сечение каналов и диаметр труб

При создании такой системы потребуется расчёт диаметров вентиляционных каналов. Для небольшого частного погреба можно воспользоваться упрощённой методикой расчёта. Исходным является положение, что для одного квадратного метра площади погреба сечение одной трубы должно иметь 26 см2.

Например, для погреба размером 3×2 м площадь будет 6 м2, значит сечение вентиляционного канала будет 26 х 6 = 156 см2. Отсюда по формулам геометрии вычисляется радиус вентиляционной трубы:

R = √ (Т / π) = √ (156 / 3,14) ≈ 7,05 см,

а затем и её диаметр:

D =  R х 2 = 140 мм

Для гарантии вытяжной канал следует сделать на 10-15% больше, чем на входе. Отсюда:

Dв = Dп + 15% = 140 + 21 ≈ 160 мм

Как рассчитать производительность вентилятора для принудительной вытяжки

Тип и мощность электродвигателя для системы вентиляции бытового погреба можно выбрать по прецеденту. Целесообразно установить трёхфазный асинхронный двигатель с номинальной мощностью не более 10 кВт, длительным максимальным током не более 20А, номинальным напряжением 380 В.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Как смонтировать вытяжную трубу своими руками

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Какие трубы применяют для вентиляции погреба

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.

Принцип работы системы вентиляции в погребе

Перед тем, как сделать собственную систему вентиляции в погребе, рекомендуется разобраться с принципами ее функционирования. Все достаточно просто – теплые и холодные потоки воздуха в естественном движении сменяют друг друга, выталкивая из помещения. Все известные конструкции построены по такому образу. Холодные потоки направляются вниз, а теплые – в верхнюю часть.

В погребах и подвалах хранится не только консервация, но и запасы овощей, фруктов, которым свойственно «дышать».

При обустройстве системы вентиляции важно помнить о следующем:

1. Чтобы воздушные потоки распределялись равномерно, необходимо каждую трубу делать одинакового диаметра и размера. Тогда воздух будет поступать и выходить из помещения в одинаковых количествах. Следует правильно рассчитать габариты труб, чтобы обеспечить оптимальный микроклимат для здоровья человека.
2. Не устанавливайте две трубы рядом. Так получится только сквозняк. Чтобы обеспечить движение воздушных потоков, размещайте систему в разных концах помещения. Таким образом, весь скопившийся воздух будет сразу удаляться наружу.
3. Чтобы воздушные потоки вовремя покидали помещения, необходимо размещать трубу как можно ближе к потолку. Рекомендуется оборудовать специальное вытяжное отверстие, ведущее на улицу. Конденсат не будет оставаться в помещении, что поможет избежать повышенной влажности.
4. Качество вытяжки во многом зависит от диаметра вытяжного отверстия. Зачастую для вентиляции погреба подходят канализационные трубы. Этого достаточно для циркуляции воздуха в малогабаритном помещении.
5. Для ограждения системы рекомендуется использовать решетку или люк.
6. Чтобы внутри труб не скапливались конденсированные потоки, устанавливайте максимально прямые конструкции.
7. Труба должна быть однородной – без излишне узких или широких мест.
8. Чтобы защитить конструкцию от грызунов, монтируйте ее как можно выше.

Выше перечислены базовые принципы обустройства вентиляции погреба. Для каждого типа конструкции возможны разные варианты, которые следует учитывать в зависимости от обстоятельств.

Почему необходима система вентиляции в подвале

Конденсат на потолке погреба из-за плохой вентиляции

Многие владельцы приусадебных участков, разбираясь в вопросе, нужна ли вентиляция в погребе, приходят к выводу, что оборудование подвала вытяжкой бессмысленно.

Кроме того, бытует мнение, что любые технические отверстия в стенах и потолке таких сооружений будут мешать формированию особого  микроклимата. В реальности же все совсем наоборот.

Благодаря использованию вентиляции в подвале не скапливается влага. Кроме того, внутри помещения при любых погодных условиях поддерживается постоянная температура, подходящая для хранения пищевых продуктов.

Рекомендации по организации вентиляции в погребе

Чтобы оздух не застаивался, приточная и вытяжная труба должны быть одного диаметра

Перед монтажом любой из описанных вентиляционных систем потребуется ознакомиться с рекомендациями:

• Будет правильно, если вытяжка в погребе обустраивается непосредственно в ходе его сооружения. В этом случае при выкладке стен сразу оставляются отверстия, в которые впоследствии устанавливаются вентиляционные трубы.
• Трубы предпочтительнее выбирать с одинаковым диаметром, что гарантирует равномерность перемещения воздушных масс.
• При необходимости ускорить процесс выведения пропитавшегося сыростью воздуха из подвала вытяжная труба выбирается немного шире, чем приточная.

Делать вытяжку уже притока категорически запрещено, поскольку воздух в этом случае будет задерживаться в пределах подвального помещения. Это негативно сказывается на состоянии хранящихся в погребе продуктов и угрожает здоровью человека, попадающего в загазованное пространство.

Нельзя располагать обе вентиляционные трубы рядом друг с другом, это препятствует хорошему проветриванию помещения. Их рекомендуется прокладывать вдоль противоположных стен и углов. Благодаря этому свежий воздушный поток перед выходом на улицу захватывает практически все пространство и вытягивает с собой застоявшиеся слои.

Отверстие для вытяжной трубы делается прямо под потолком, поскольку теплый загазованный воздух устремляется вверх и там не образуется застойных явлений. Выводная вентиляционная труба с целью получения хорошей тяги поднимается как можно выше (над коньком или над потолочной насыпью погреба минимум на 150 см). Для этой части вентиляционного контура выбираются типовые пластиковые трубы, используемые при обустройстве систем канализации.

Если подвальное помещение располагается прямо под гаражом или под другим хозяйственным объектом, в качестве вытяжного отверстия используется входной люк. В этом случае придется сделать две дверцы, одна из которых утепляется и предназначается для зимы, а вторая имеет каркасную конструкцию и оборудуется решеткой. Последняя необходима для защиты от проникновения в подвал мелких грызунов.

Какими должны быть отдушины в фундаменте

Существуют определенные строительные нормативные акты, в которых четко описано, сколько и каких размеров должны быть сквозные вентиляционные отверстия в фундаментной конструкции. Но ничего нет про форму. Поэтому геометрическая составляющая продуха выбирается владельцем дома по своему усмотрению.

отдушины в фундаменте

Размеры и количество

А вот с этими двумя параметрами надо разобраться конкретно. Потому что именно от них зависит воздухообмен в цокольном этаже. А данная характеристика является главной с точки зрения вентиляции. И есть определенные нормативы, которые определяют ее с учетом назначения помещения. В подвальном пространстве кратность воздухообмена составляет 1 м³/ч. То есть за один час воздух в цоколе должен полностью поменяться на чистый с улицы.

Чтобы точно определить размеры продухов с учетом воздухообмена, необходимо провести сложные расчеты. Чтобы упростить весь этот процесс, рекомендуется использовать простое соотношение: 1:400. Здесь «400» – это площадь пола подвала в квадратных метрах. То есть именно для этого показателя сечение продуха будет равна: 1:400=0,0025 м². Или 25 см². По сути, это небольшое квадратное отверстие 5х5 см.

схема монтажа продушин

А так как отверстий в фундаменте должно быть как минимум два, которые располагаются на разных сторонах конструкции, то размеры продухов уменьшаются в два раза. Все дело в том, что вентиляция – это вход чистого воздуха в помещение и выход загрязненного из него. То есть должно создаваться движение воздушных масс с захватом как можно большего его количества. Именно поэтому отверстия располагают на разных сторонах фундамента.

Если в подвал введена через пол вертикальная труба вентиляционной системы, то оставляется один продух сечением. Оба отверстия надо развести по разные стороны помещения.

Но в нормативных актах есть определенная оговорка, касающаяся минимального сечения отдушины в фундаменте. Оно составляет 0,05 м². В сантиметрах это 500 или 22,3х22,3 см. Хотя вариантов по форме много, к примеру, 20х25.

Что касается количества, то из выше обозначенного примера становится ясно, что этот параметр зависит от общего расчетного сечения вентиляционного отверстия. Понятно, что один продух в 500 см² – это практически окно. Заменить его можно несколькими меньшего сечения отверстиями.

Варианты расположения

Существуют рекомендательные показатели, которые все же лучше придерживаться:

1. Расстояние между вентиляционными отдушинами – 2-3 м. Располагать отверстия надо равномерно по всей длине фундаментной конструкции.
2. В углах подвала больше всего скапливается влаги, поэтому в этих местах продухи устанавливаются обязательно. Но нарушать конструкцию фундамента в углах не рекомендуется, потому что так снижается прочность. Поэтому минимальное расстояние от угла – 0,9 м. При этом угол считается внутренний, а не внешний снаружи.
3. Высота расположения от грунта – 20-30 см. Ниже делать нельзя, будет затекать вода от атмосферных осадков.

Расчет вентиляционных отдушин

Перед тем как сделать продухи в фундаменте, необходимо рассчитать их общее сечение. К примеру, есть дом площадью 1000 м². Площадь отдушин – 1000х0,0025=2,5м². Для их формирования решено использовать пластиковую трубу диаметром 100 мм или 0,1 м. Ее сечение исчисляется по формуле площади круга:

πR²=πD²/4=3,14х(0,1)²/4=0,008 м²

Теперь надо общую площадь отдушин разделить на полученное значение: 2,5/0,008=312 штук. Это количество отверстий, необходимых для формирования вентиляции в фундаменте дома из трубы диаметром 100 мм. Изменяя размеры продух в большую сторону, уменьшаем их число.
