Коническая крыша: устройство, особенности конструкции и монтажа

Особенности круглой крыши из поликарбоната

Поликарбонат стоит особняком в ряду кровельных материалов. Крыши из него часто делают у оранжерей, теплиц, беседок, зимних садов. В любом случае это прозрачные или полупрозрачные крыши, кровельного пирога у них нет.

Но у самого поликарбоната теплопроводность низкая. Сооружение получается не совсем холодное, даже в отсутствие утеплителя.

При монтаже нужно учесть особенности материала:

1. Сверлить отверстия под крепеж следует заранее. При сверлении и резке соблюдать аккуратность, избегать вибраций листов, т.к. материал предрасположен к растрескиванию.
2. Для кроя листов подойдет электрический лобзик или циркулярка с мелким зубом. Скорость средняя: при низкой появляются сколы, высокая может привести к оплавлению материала.
3. При скоплении влаги внутри листов их продувают сжатым воздухом (например, с помощью пылесоса).
4. Поликарбонат подвержен термическим расширениям. Крепежные отверстия следует делать на пару миллиметров больше диаметра стержня самореза.
5. Торцы заготовок поликарбонатных листов перед укладкой нужно проклеить водостойким алюминиевым скотчем.
6. Для монтажа поликарбонатной крыши используют металлические дугообразные профили. Монтаж осуществляется по радиусу. Каркас наращивают постепенно, по мере крепления самих листов.
7. Защитную пленку с листов удаляют только по окончании монтажа.
8. Придавать листам криволинейную конфигурацию можно с помощью термического, вакуумного и холодного формирования.
9. Перемещаться по покрытию нельзя, при монтаже используются кровельные лестницы и трапы.

Монтаж круглой крыши – процесс сложный и энергоемкий. Мелкая неточность может превратить красивую конструкцию в нечто бесформенное.

Доверьтесь нашим специалистам. У нас большой опыт возведения крыш, в том числе самой замысловатой конфигурации. Мы выполним для вас круглую крышу дома быстро, на совесть, недорого и предоставим гарантию на свою работу.

Выбираем оптимальный уклон

Плоская кровля встречается только в случае обустройства эксплуатируемых конструкций. Большинство дачных строений обладают скатной крышей. Уклон чаще всего выражается в градусах по отношению к черте горизонта, крайне редко встречается показатель в процентах, как отношение высоты кровли к длине пролета.

Причина оформления уклона – обеспечить своевременный отвод осадков с поверхности кровли. На втором месте стоит декоративность дачной конструкции. Плоская крыша – прерогатива хозяйственных построек, а для жилья хочется более эффектных форм.

Основные факторы, определяющие оптимальный угол уклона – количество осадков и ветровые нагрузки региона. Например, при 30о воздействие на дачную кровлю массы выпавшего снега будет максимальным. Обеспечить полное самоочищение поверхности возможно при конструкции с углом 45о. Но увеличение параметров уклона на 20-30% влечет рост ветровых нагрузок в 5 раз.

Отказаться от скатной крыши на дачной постройке тоже нельзя, потоки воздуха могут проникать через стыки и повредить крышу изнутри. Поэтому расчеты лучше доверить профессионалам, которые учтут все сопутствующие факторы и вычислят оптимальную величину уклона с учетом типа кровельного покрытия.

Фото примеры дачных построек с различной конструкцией крыши дадут представление о многообразии решений по обустройству:

Материалы для покрытия покрытия дугообразной крыши

Как правило, для перекрытия арок крыши используют легкие кровельные материалы, имеющие определенную эластичность. В частности, в качестве кровли могут быть использованы:

• Листы оцинкованной стали. Такой материал при своей гибкости способен сформировать одновременно и покрытие, и несущий жесткий каркас. Тем более что сталь с оцинкованным покрытием устойчива к коррозии.
• Пластиковый рулонный шифер. Покрытие выполнено из полимеров и имеет отменную эластичность. Такой кровельный материал имеет гладкую поверхность и крепкую структуру, что дает возможность мастеру использовать этот материал как арочный.
• Профильный настил арочный. В этом случае покрытие имеет структуру стандартного профлиста. Единственным различием между этими двумя видами покрытий — это их форма. Арочный уже имеет дугообразную форму. Его преимущество в том, что такой материал можно монтировать на каркас крыши уже целыми фрагментами.

Важно: арочный профнастил необходимо заказывать у производителя по параметрам дугообразной крыши (ширина пролета, высота его стен и высота дуги)

• Брус клееный. При аккуратной укладке и правильно подобранном профиле можно сделать и деревянную брусовую крышу. И хотя такой вариант не выгоден с точки зрения долговечности, все же с эстетической стороны такая крыша смотрится экологично и привлекательно.
• Гипсокартон или фанера. Сверху материалы необходимо будет накрыть любым кровельным материалом типа битумной черепицы и пр.
• Светопроводящие покрытия (поликарбонат). На сегодняшний день является самым популярным для перекрытия арки.

Разновидности стеклянной крыши

Конструкция из стекла визуально расширяет внутреннее пространство жилой комнаты и одновременно обеспечивает максимум естественного освещения, что важно для здоровья людей и растений. Такое свойство присуще светопрозрачным крышам всех популярных конструкций, в число которых входит:

• Горизонтальная плоскость. Самый простой способ, когда основой конструкции служат балки перекрытия. Несмотря на простоту, ошибки в расчетах недопустимы: неправильно рассчитанные стеклянные пластины начнут деформироваться (провисать).
• Наклонная плоскость (или две — в двускатном варианте). Установленная под углом гладкая поверхность не позволяет задерживаться воде и снегу; она сравнительно проста в проектировании и реализации.

Комбинация нескольких поверхностейИсточник yandex.ru

Романтичная крыша-полусфераИсточник pinterest.cl

Во многих случаях стеклянная кровля в частном доме представляет собой дополнительный элемент конструкции, призванный увеличить приток естественного освещения и устанавливаемый на основную крышу. Такая деталь называется зенитным фонарем (лучшая освещенность приходится на дневные часы, когда солнце поднимается максимально высоко, «в зенит»).

Каркас зенитного фонаря часто выполняется в виде купола или многогранной пирамиды — они выглядят красиво и не столь сложны в реализации, поскольку имеют небольшие размеры. Иногда можно встретить зенитный фонарь ленточной формы, он проходит по всей длине кровли. Помимо увеличения светового потока зенитный фонарь может выполнять следующие функции:

• Вентиляция помещения. Для этого его снабжают открывающейся створкой.
• Фильтрация света. Если стекло заменить цветным поликарбонатом; можно достичь интересного дизайнерского эффекта.

Зенитный фонарь в гостинойИсточник visionagi.co.uk

Конусная купольная кровля

Конусная купольная кровля может быть изготовлена, как над всей площадью загородного дома, при условии, что его периметр круглой формы, так и являться частью двухскатной кровли. В конструкции конусной кровли используются только ровные стропила. В основном в качестве их применяют деревянный брус с сечением 50х100 или 40х150 мм.

Конусная купольная крыша.

Работа начинается с составления проекта и здесь существует такой нюанс. Несмотря на то, что кровля конусная, она, прежде всего, имеет куполообразную форму, то есть, у нее отсутствуют начало, конёк, фронтон и прочие элементы присущие двухскатным крышам. Это всё позволяет практически не накапливаться снегу в зимний период. Вот тут-то и кроется для незнающих людей подвох. Решив, что нагрузка на кровлю будет незначительная, её высоту делают небольшой, Все дело в том, что от высоты пика – самой высокой подкровельной точки, напрямую зависит конструкция упоров и распоров для стропил. Рассмотрим два варианта.

Случай, когда чердачное помещение не будет использоваться

Если чердак не планируется использовать, то в высоком конусе кровли нет смысла. Минимальный допустимый уклон стропил не должен быть меньше 15 см на 1 погонный метр. Нижние концы стропил монтируются к мауэрлату с выпуском для дальнейшей обшивки свеса. Верхние концы стропил соединяют между собой при помощи спиц или саморезов.

При большой площади крыши, учитывая что уклон кровли незначительный, то для того чтобы стропила со временем не провисали под весом всей конструкции, примерно на середине их длинны монтируют вертикальные упоры. Низ вертикального упора монтируется к балке потолочного перекрытия или просто опирается на металлическую лапу, в случае монолитного перекрытия.

Случай, когда планируется использовать чердачное помещение

В этом случае нижние концы стропил закрепляют аналогично к мауэрлату с наружным выпуском. Однако угол уклона стропил по отношению к мауэрлату может составлять 70-75°. В верхней части стропила связывают между собой длинными саморезами, а после этого по кругу всей кровли по стропилам набивается обрешеточная доска с последующим кровельным настилом.

Соединение стропил и перемычек с использованием металлических конструкций.

Как видно из второго примера, если задан слишком большой наклон стропил, то основная нагрузка уже будет приходиться не на середину стропил, а на самую верхнюю их точку соединения. То есть, установка подпоров здесь уже не требуется. Однако, чтобы “не гуляла” верхняя точка соединения всех стропил, их пары связывают между собой распорной перемычкой из бруса 50х100 мм. Например, в конструкции используется всего 12 стропил, следовательно, пар получается всего 6 – это каждые две противоположные стропилы.

Почему данная конструкция лучше других?

Сферическая форма геокупола способствует гармонизации пространства, которое насыщается позитивной энергетикой. Находиться в просторном и невероятно уютном круглом помещении полезно для здоровья. Не зря купольные строения относят к экологическим сооружениям. К преимуществам легких геодезических конструкций можно отнести:

• отсутствие необходимости устройства основательного фундамента, а это значительно упрощает и ускоряет монтаж объекта;
• отсутствие необходимости использования строительной спецтехники, что снижает в разы шум при проведении работ.

В основе строительства геокуполов лежит каркасно-щитовая технология, позволяющая в кратчайшие сроки возвести на дачном или загородном участке целый ряд сооружений различного назначения, например:

• баню или сауну;
• дом или летнюю кухню;
• гараж или навес;
• беседку или детский игровой домик;
• бассейн круглогодичного использования;
• теплицу или оранжерею и т.д.

Арочная купольная кровля

Конструкция арочной кровли более схожа с конструкцией скатной крыши. В конструкции уже присутствуют полноценные пропилы, правда, их форма изначально напоминает дугу.

Стропила для арочной кровли используют трех видов:

• Заводского производства из клеёного бруса;
• Сборные из бруса, изготовленные самостоятельно;
• Металлические фермы заводского производства.

Дороже всего стоят стропила из клеёного бруса. Во время их производства тонкую обрезную доску насыщают влагой и укладывают в специальные, задающие изгиб доске распоры. Далее доску искусственно сушат с применением паровой вытяжки. После этого из сухой изогнутой доски собирают клеёный брус, форма которого будет умышленно изогнута под определенным радиусом.

Изогнутые стропила из клееного бруса.

В процессе же монтажа, нижние концы дугообразных стропил закрепляют к основанию мауэрлата, а верхние концы арочных стропил соединяются вместе посредством небольшого круглого деревянного или металлического кольца.

Соединение арочных стропил.

Дешевле обходится изготовление дугообразных стропил самостоятельно или при участии специалистов сразу на строительном объекте. Для их сборки используют заготовки деревянного бруса длиной 60-100 см с сечением 40х100 или 50х100 мм. Изначально на бумаге делают чертеж и собирают первую стропилу, которую в дальнейшем используют в качестве образца. Для скрепления между собой заготовок деревянного бруса используют перфорированные металлические пластины и, в некоторых случаях дополнительно усиливающие крепление металлические спицы.

Стропила купольной крыши.

Если площадь перекрываемого пролета превышает 5 м, то вместо деревянных дугообразных стропил используют металлические фермы. В зависимости от выбора наружного кровельного материала и наличия теплоизолятора, вес купольной кровли может существенно различаться. По этой причине для изготовления полукруглых металлических ферм применяют различный металлопрокат. Например, используют как круглую или квадратную трубу, так и конструкции собранные из швеллера.

Подробнее о различных видах стропил для такой крыши можно прочитать в специальной статье: арочные стропила — выбор материала, проектирование и монтаж.

Измерения и расчеты

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

• общую площадь и высоту строения;
• площадь поверхности геодезического купола;
• длину и число ребер;
• величину углов между ребрами строения;
• нужный тип и общее число специальных коннекторов.

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества

Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты. Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки, а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

Достоинства проекта геодезического купола

Хотя авторский архитектурный проект геодезического купола не получил широкого распространения, все же он имеет ряд существенных преимуществ, придаваемых ему сферической формой:

1. Хотя по площади прямоугольные и круглые сооружения получаются равными, внутренний объем последних намного больше. Благодаря этому в помещение попадает существенно больше воздуха и света. Кроме того, круглая конструкция позволяет сэкономить до 30 % материала.
2. Округлая форма крыши позволяет снизить теплопотери в зимний период, а также минимизировать поглощение тепла в летнее время. Следовательно, расходы на обогрев или охлаждение пространства сокращаются примерно до 30 %.
3. Небольшая масса каркаса геодезического купола позволяет обойтись без усиленного фундамента под домом.
4. В здании с круглой крышей в форме купола можно организовать любое количество окон, вплоть до полного остекления купольной конструкции. При этом волноваться по прочности крыши не потребуется – она сохранит все свои характеристики.
5. Крыша в форме шара позволяет максимально равномерно распределить нагрузку, поэтому она не боится даже очень сильных зимних снегопадов.
6. Благодаря аэродинамическим свойствам, купол не пострадает от сильного порыва ветра.
7. Округлая крыша пропускает существенно меньше внешнего шума внутри здания, то есть обеспечивает звукоизоляцию.
8. Для размещения солнечных батарей и модулей симметричная сферическая крыша подходит наилучшим образом.
9. Подобная конструкция крыши просто очень красива внешне и смотрится весьма оригинально.

Недостатки

Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

1. Невозможность оборудования мансарды. Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.
2. Увеличенный расход кровельного материала. Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
3. Сложность конструкции. В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

Изучаем стеклянные крыши для частных домов

Поэтому, к конструкции светопрозрачного купола предъявляются все требования по надежности и безопасной эксплуатации. Как любая крыша, стеклянный купол должен выдерживать все действующие постоянные и временные нагрузки: собственный вес, снеговую и ветровую нагрузку, вес людей и оборудования при проведении ремонтных и эксплуатационных работ, вес от размещения прочего необходимого оборудования, исходя из функционала здания.

Для эксплуатации любой светопрозрачной кровли еще важнейшим условием служит обеспечение надежного отвода воды, которое выполняется обычно на нескольких уровнях, т.к

гидроизоляция стеклянной крыши-купола, представляющего собой сборную конструкцию из отдельных светопрозрачных элементов, является очень не простой и исключительно важной задачей. Отсутствие грамотных решений в этом вопросе может стать причиной разрушения кровли в целом. Несущий каркас стеклянного купола чаще всего выполняется на основе алюминиевых профильных систем

Для остекления больших проемов может использоваться стальной каркас. Эффективный энергобаланс здания обеспечивается применением различных стеклопакетов, в которых используются современные стекла с функцией энергосбережения и солнцезащиты. Для обеспечения надежности и безопасности остекления применяются стеклопакеты, которые изготавливаются согласно ГОСТов: внешнее стекло — закаленное, внутреннее стекло из триплекса

Несущий каркас стеклянного купола чаще всего выполняется на основе алюминиевых профильных систем. Для остекления больших проемов может использоваться стальной каркас. Эффективный энергобаланс здания обеспечивается применением различных стеклопакетов, в которых используются современные стекла с функцией энергосбережения и солнцезащиты. Для обеспечения надежности и безопасности остекления применяются стеклопакеты, которые изготавливаются согласно ГОСТов: внешнее стекло — закаленное, внутреннее стекло из триплекса.

На этапе проектирования, не лишним будет предусмотреть проведение электропроводки внутри профилей, что даст возможность подключить в дальнейшем обогрев стеклопакетов. Данное мероприятие обеспечит более надежную гидроизоляцию кровли от возможных протечек, т.к. позволит организовать эффективное удаление снега и, как следствие, постоянную светопрозрачность купола, что является важным эксплуатационным фактором для таких объектов.

Если сформулировать кратко, то к стеклянным куполам предъявляются все те же требования, что и к другим видам светопрозрачной кровли.

Конструкция купола должна быть:

• красивой;
• подходить и гармонично вписываться в архитектуру здания или комплекса зданий;
• прочной;
• надежной;
• герметичной;
• энергоэффективной;
• долговечной.

Если вы решили украсить свое здание эффектным куполом, отвечающим всем вышеперечисленным требованиям, то можете сразу звонить нам — это любимая конструкция наших проектировщиков!

— Мы сэкономим вам время и деньги, а качество мы гарантируем всегда!

Новости

Проведение работ на объекте ООО «Архбум Тиссью Групп»

Компания АлСтрой-Инжиниринг ведет строительно-монтажные работы на объекте ООО «Архбум Тиссью Групп» — завод по производству бумаги санитарно-гигиенического назначения и продукции из неё.

далее

Все новости

Что нужно знать о круглой крыше?

Во-первых, круглая крыша беседки практически никогда не бывает 100% круглой. Однако к данной категории относятся любые крыши, оформленные в виде купола, конуса, луковицы. Именно луковичные крыши встречаются на большинстве религиозных памятников в нашей стране. Есть и криволинейные конструкции с уникальной геометрией. Они вообще не имеют собственного названия.

Во-вторых, для перекрытия сооружения с круглой крышей подойдет далеко не каждый строительный материал. Не рекомендуется применять профильные материалы – они непрактичны. Образуется много отходов, швы требуют детальной и аккуратной герметизации. Даже если все сделано «под линеечку», места стыковки доставят массу неудобств в будущем. Поэтому выбирайте листовой металл, черепицу из керамики, битумные материалы.

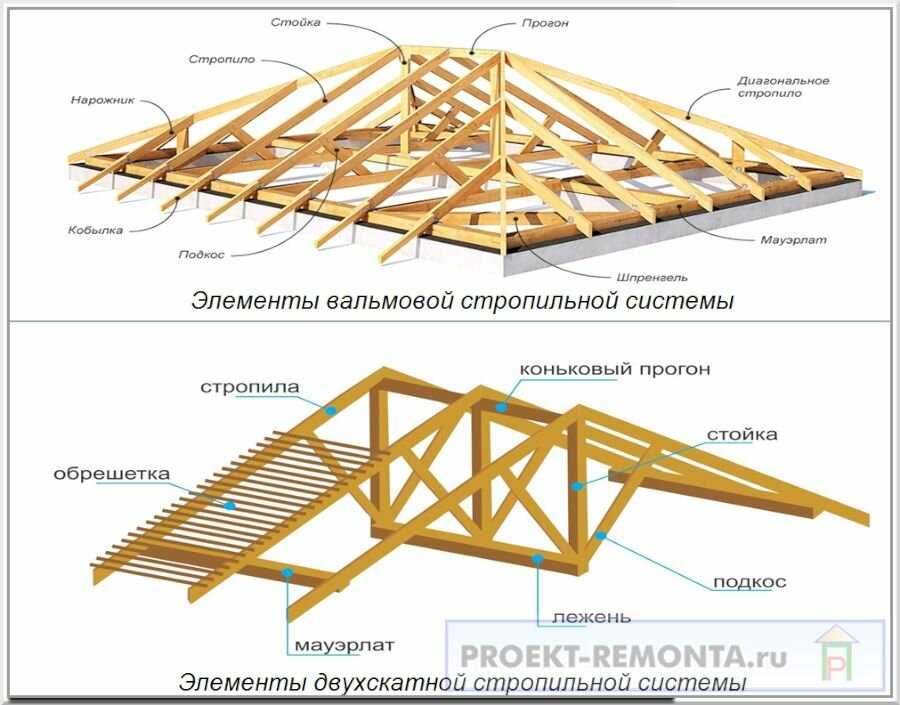

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

• угол наклона 30°;
• ширина дома – 6 м.

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

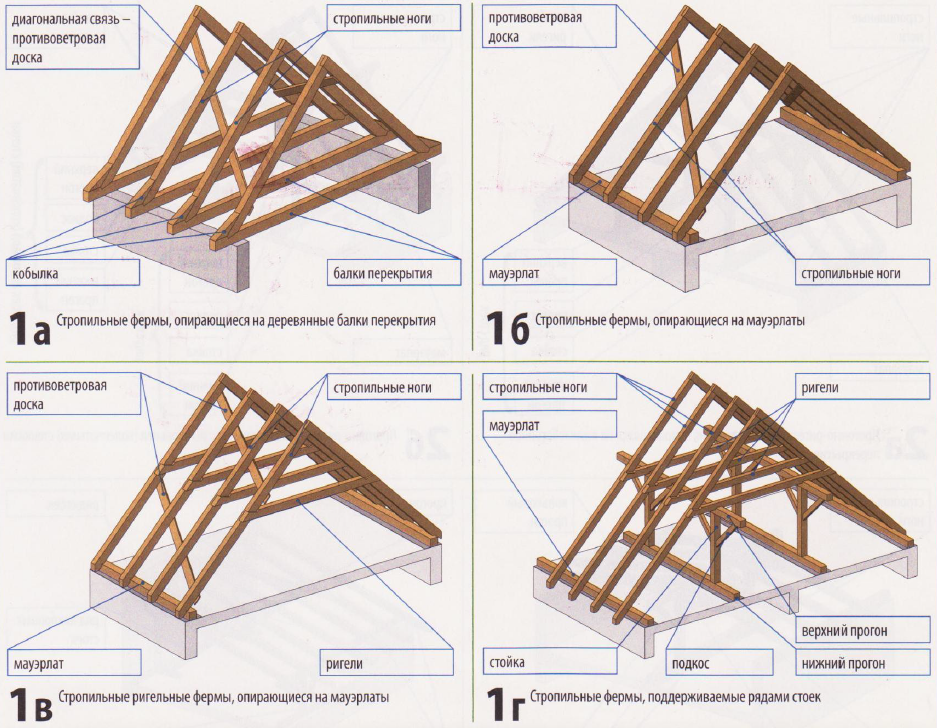

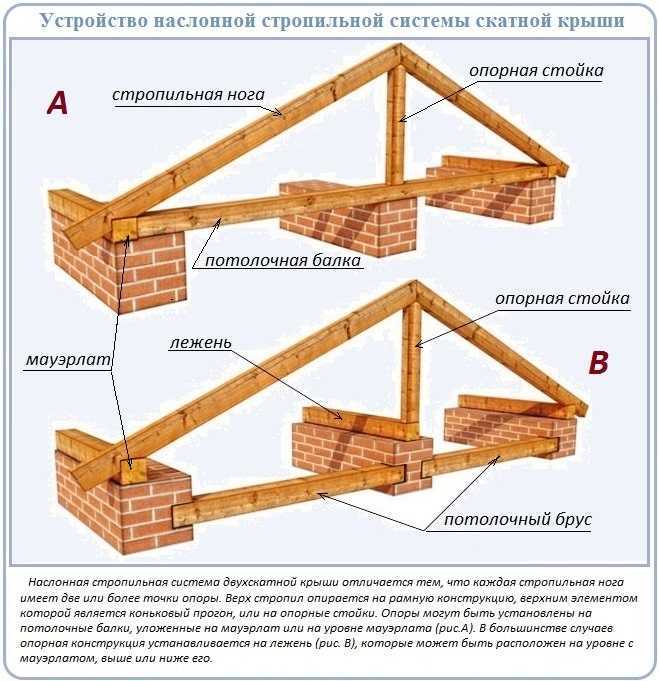

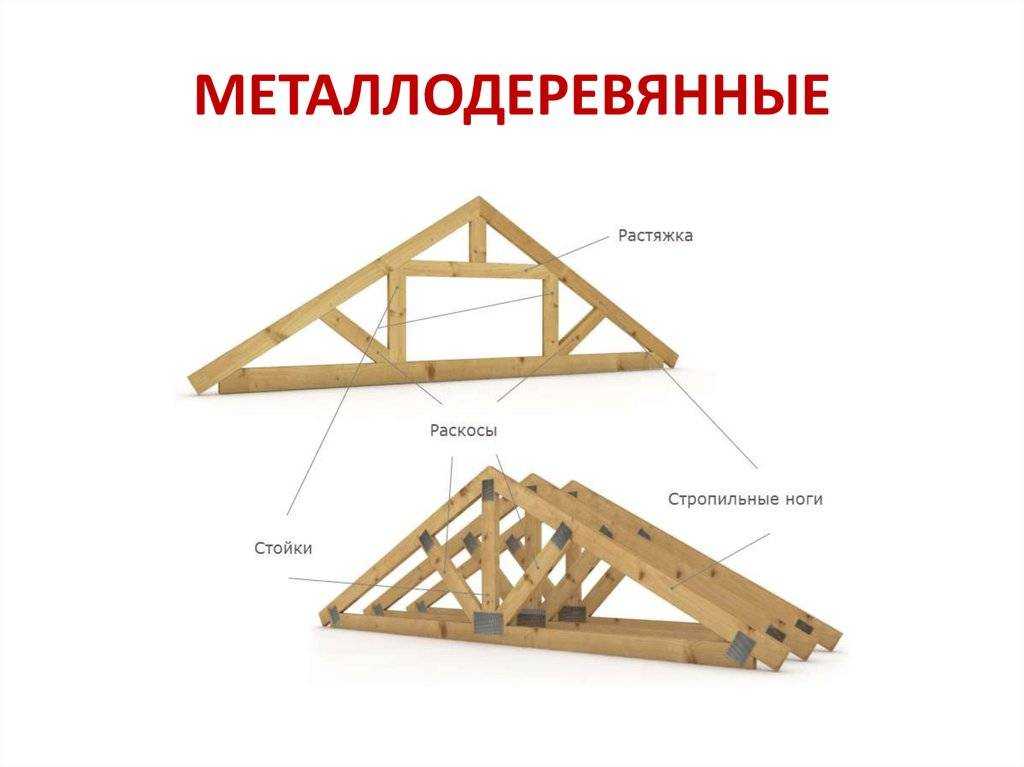

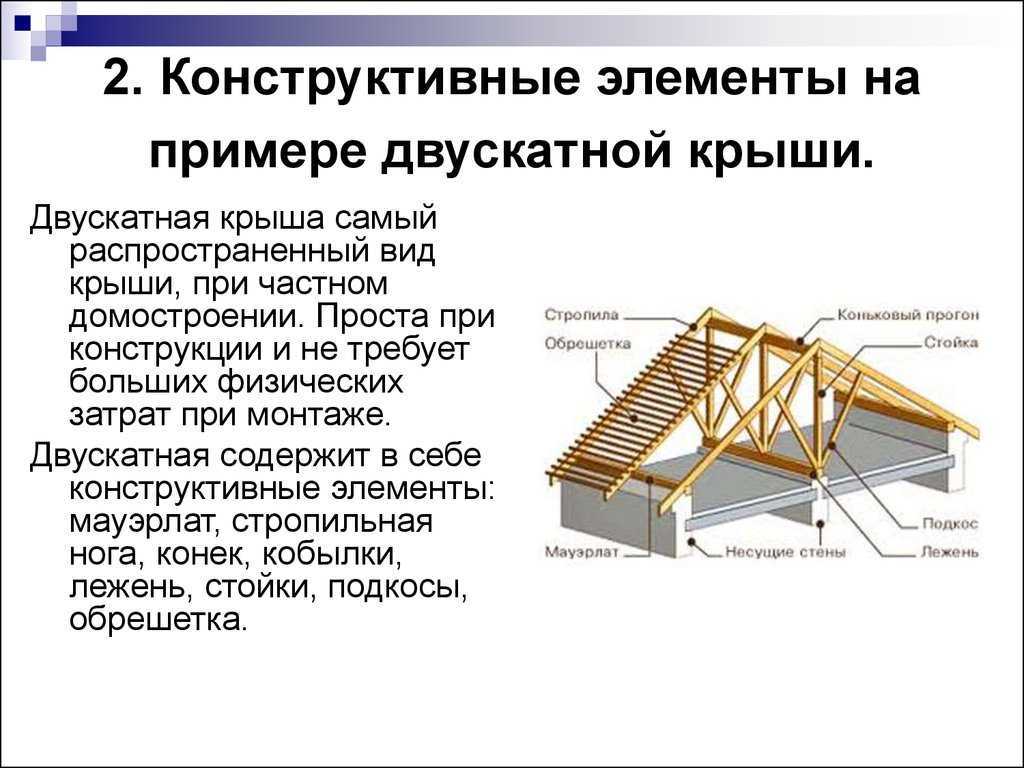

Расчёт стропильной системы

Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами. Обычно этот параметр варьируется в диапазоне 60–100 см

Поэтому расчёт начинается с приблизительного выбора шага установки

Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона.

• чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
• если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
• если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.
