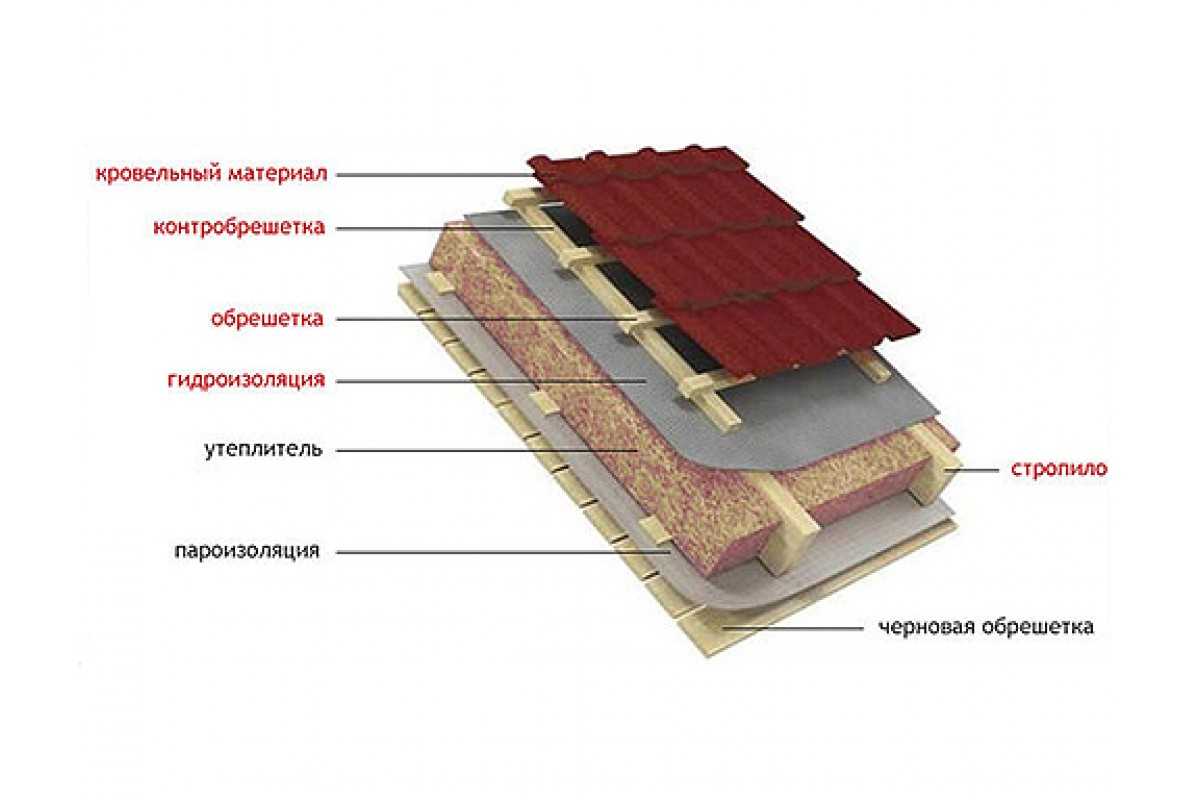

Гидроизоляция кровли под профнастил и устройство кровельного пирога: шумоизоляция, утепление, вентиляция, пароизоляция

Правила монтажа

Крепление гидроизоляции При укладке гидроизоляции на крышу под профлистом нужно обязательно фиксировать ее у основания ската и около коньковой области. При этом оставляют отверстия для вентиляционных продухов. Около конька зазор должен быть не меньше 4 – 5 см. Если есть нижний водосточный желоб, кромка мембраны должна заходить в него и быть направлена приблизительно по центральной оси канала.

На вентиляционном зазоре у конька ставят паропроницаемый поролон или решетки. Все отверстия закрывают так, чтобы в них не попадали мошки, не селились птицы. Крепят края пленки к стропилам и другим конструкциям с помощью липкой резиновой ленты.

Пленка под профнастил на крышу. Какую гидроизоляцию укладывать на крышу под профнастил

Профнастил — металлический лист, который используется для покрытия скатных кровель. Это популярный и надежный строительный материал, но он не может полностью защитить дом от влаги. Всегда есть шанс, что дождевая вода попадет в стыки или под крышу.

Роль гидроизоляционного слоя

При монтаже крыши из профнастила гидроизоляция — отдельный защитный слой, который укладывается поверх утеплителя. Этот слой выполняет несколько важных задач:

Защищает теплоизоляцию от влаги, что позволяет утеплителю дольше сохранять свои характеристики

Предотвращает коррозию профнастила

Отводит конденсат, который появляется на внутренней стороне профнастила

Защищает чердак или мансарду от протечек при повреждении крыши

Продлевает срок эксплуатации кровельного покрытия

Каким должно быть кровельное покрытие

Материалы для гидроизоляции крыши должны иметь следующие характеристики:

Влагостойкость и устойчивость к температурным изменениям

Стойкость к нагрузкам

Устойчивость к деформации: покрытие не должно проваливаться, если на нем скопилась влага

Экологичность: в составе не должно быть вредных веществ

Долговечность: материал должен прослужить дольше, чем профнастил

Паро- и влагонепроницаемость

Легкость: покрытие не должно чрезмерно нагружать кровельную конструкцию

Варианты гидроизоляции

Чаще всего для гидроизоляции кровли под профнастил используются подкровельные пленки. Самые распространенные разновидности — мембранные и полипропиленовые. Есть и более дешевый вариант — обычные полиэтиленовые пленки.

Полиэтиленовые пленки

Существует несколько видов полиэтиленовых пленок:

Обычная. Воздухо-, влаго- и паронепроницаемый материал. При использовании для гидроизоляции кровли нужно обязательно делать вентиляционные зазоры как со стороны утеплителя, так и со стороны профнастила.

Перфорированная. В такой пленке есть отверстия микроскопических размеров. Отлично подходит для гидроизоляции на крышу из профнастила. Отверстия позволяют пропускать пар, поэтому утеплитель не испортится от конденсата.

Армированная. Такая пленка производится из двух слоев полиэтилена, которые укреплены сеткой из стекловолокна. Армированная пленка отличается более высокой прочностью, лучше отводит влагу, но не пропускает пар.

Полипропиленовые пленки

Этот материал имеет ряд преимуществ:

Устойчив к длительному воздействию ультрафиолета.

Пленки армируются и отличаются высокими показателями прочности.

Может иметь специальный слой из вискозного волокна с целлюлозой на одной из сторон пленки. Этот слой называется антиконденсатным. Он эффективно впитывает влагу и не позволяет ей скапливаться на поверхности в виде капель. Еще одно преимущество — антиконденсатный слой быстро высыхает.

Важно! При монтаже пленки с антиконденсатным покрытием критически важно, какой стороной ее укладывать к утеплителю. Это должна быть ворсистая сторона, которая впитывает влагу

Между пленкой и утеплителем нужно обязательно оставить зазор для вентиляции.

Мембранные пленки

Siding – это классическая защитная мембрана из нетканого полипропилена в системе фасада с облицовкой сайдингом

Мембрана — идеальный вариант для влагозащиты кровли. Вот ее характеристики:

Пропускает водяной пар, чтобы он не задерживался в утеплителе

Защищает профнастил от коррозии

Защищает слой утеплителя от гниения

Хороший звукоизолятор

Защищает от протечек

Мембранные пленки бывают двух видов:

Диффузионные. Пленки из синтетического волокна с высокой паропроницаемостью. Этот вид мембран нельзя устанавливать вплотную к утеплителю. В таком случае отверстия в структуре мембраны перекроются и она перестанет пропускать пар

При установке диффузионных мембран важно обеспечить небольшой зазор для вентиляции

Супердиффузионные. У этого вида более высокие показатели паропроницаемости и влагоизоляции. Такая мембрана хорошо отводит пар от утеплителя, при этом надежно защищает его от попадания влаги сверху. Мембранные пленки этого типа правильно устанавливать вплотную к утеплителю.

Требования к гидроизоляционным материалам

Гидроизоляция под крышу из профнастила используется в сложных условиях, поэтому она должна обладать повышенными прочностными качествами. Признаки качественного гидроизоляционного материала – устойчивость к влаге, высокой и низкой температуре или их перепадам, а также паропроницаемость. Опытные мастера при выборе советуют принимать следующие факторы:

Плотность. Чтобы выдерживать давление воды при протечке, а также не повреждаться во время монтажа, гидроизоляция нужна с плотностью 0,04 кг/м2.
Паропроницаемость. Чтобы справиться с выводом нагретого воздуха, насыщенного водными парами из дома, уровень паропроницаемости должен превышать 0,75 кг/м2.
Водонепроницаемость. Качественная гидроизоляционная пленка выдерживает давление воды в 10 мПа в течение 10 минут.
Широкий температурный диапазон. Гидроизоляция должна выдерживать температуру в диапазоне -73/+100 градусов.
Огнестойкость. Так как теплопроводность холодной или теплой кровли из профнастила довольны высока, поэтому для гидроизоляции рекомендуется использовать негорючие материалы.
Устойчивость к ультрафиолету. Хотя изоляция скрывается под слоем финишного покрытия крыши, она должна выдерживать воздействие прямых солнечных лучей в течение 4 месяцев или дольше.

Устройство гидроизоляции

Советы экспертов

Полиэтиленовая пленка для пароизоляции крыши используется часто ввиду низкой цены материала. Этот пароизолятор прекрасно устанавливается с помощью скоб и накладок фиксирующих. Однако он имеет свои минусы:

недолговечность;
низкий запас прочности.

Полипропилен более прочный и надежный материал, но с тем и стоит дороже. Он хорошо поглощает влагу, устойчив даже к УФ-лучам. При монтаже мембранных слоев сразу решается два вопроса: пароизоляция и водонепроницаемость. При мембранном типе можно не делать вентиляционных зазоров.

Сегодня обеспечить пароизоляцию кровли не так уж и дорого, зато при этом вы будете уверенны в долговечности вашей кровли, даже если она холодная.

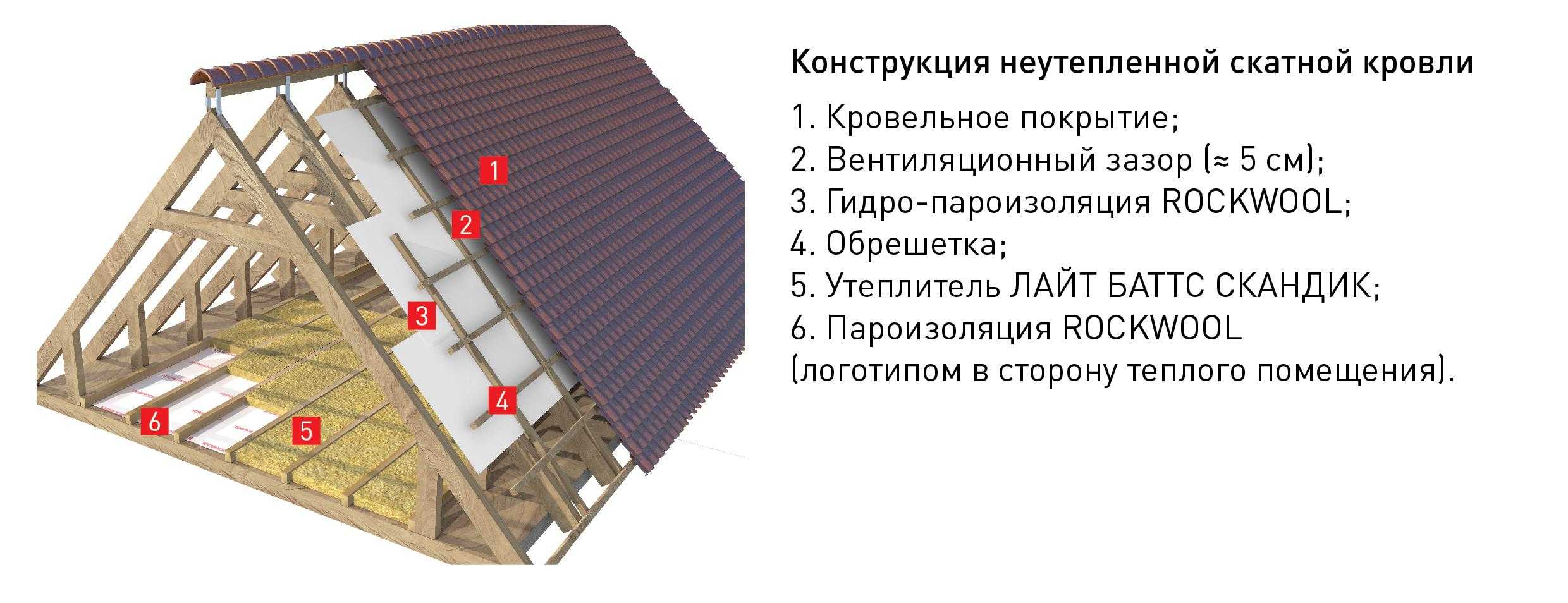

Если вы планируете утепление холодного чердака в будущем

В том случае, если холодная кровля из профлиста — это временный вариант, и в дальнейшем вы планируете ее утепление для создания полноценного жилого помещения, микроперфорированную пленку в качестве гидроизоляции применять не следует. Дело в том, что вплотную к ней нельзя монтировать утеплитель — если это сделать, пленка потеряет все свои гидроизолирующие свойства и начнет пропускать воду.

Эту пленку нужно заменить нетканой паропропускающей мембраной. В частности, для этих целей отлично подойдут те типы мембран Tyvek или Dorken, которые можно укладывать непосредственно на утеплитель. Они, конечно, стоят дороже, однако их использование уменьшит толщину кровельного пирога на 80-90 мм. Если же в качестве гидроизоляции холодной кровли из профнастила у вас уже используется микроперфорированная пленка, вы должны обеспечить зазор минимум в 50 мм между ее нижней точкой с учетом провисания и термоизоляцией.

Кроме того, пароизоляция холодной кровли, переоборудованной в утепленную, не нужна, поскольку пар будет проходить сквозь утеплитель и, не задерживаясь в нем, удаляться через пленку или мембрану.

Не забудьте обработать стропильную систему

Технология холодной кровли достаточно проста, поэтому ее монтаж выполняется достаточно быстро. Однако все деревянные составляющие крыши необходимо заранее обработать специальными составами, которые будут препятствовать их гниению, а также поражению плесенью и грибком.

Особенности монтажа гидроизоляции

Металл обладает абсолютной водонепроницаемостью, но гидроизоляция крыши дома под профнастил нужна

Защитный слой от влаги ставят на стропильную систему по уложенному утеплителю и обрешетке. Перед монтажом крепят лобную доску к торцам стропилин, фиксируют карнизную планку. Размещают крюки для водосточных желобов, чтобы впоследствии конденсат стекал и удалялся по ним.

Правила раскладки мембраны:

пленка для крыши под профнастил устанавливается так, чтобы воздушные потоки легко перемещались по направлению от карнизного края до кровельного конька;
раскатывают изоляцию горизонтально снизу-вверх с перехлестом по бокам 15 см, стыки должны располагаться на стропилах, края фиксируют степлером или гвоздями.

Основные сведения о рубероиде

Почему рубероид набрал такую популярность у застройщиков? В его основе лежит простой картон, а как мы знаем это не дорогой материал, следовательно, и готовый продукт становится довольно дешевым. Именно поэтому рубероиду очень трудно составить конкуренцию.

Для его изготовления картон пропитывается битумом, который легко можно будет расплавить, затем идет специальная посыпка и закрывается все это дело тугоплавким битумом

Обратите внимание, что картон изготавливается из древесной целлюлозы и различной макулатуры. Такой продукт в основе традиционного рубероида ничем не пропитывается, следовательно, со временем подвержен гниению

Эту проблему конечно не должны были оставлять просто так и придумали довольно хорошее решение. Так и появился еврорубероид в основе которого не картон, а стеклоткань, стеклохолст и полиэстер. Данный продукт отличается от традиционного материала только устойчивостью к гниению, а прежние свойства остались неизменными.

Теперь, когда мы узнали об обоих материалах, давайте разберемся, будет ли целесообразным укладывать профнастил на рубероидном полотне.

Гидроизоляционные пленки и мембраны

В качестве гидроизоляционных материалов под профнастил используют пленки и мембраны. Они образуют надежный барьер на пути воды, а ее дальнейшее удаление происходит за счет движение воздуха (конвекция).

Гидроизоляционные пленки изготавливаются из полиэтилена или полипропилена, они имеют простую однослойную или двухслойную структуру. Материал не пропускают воду под кровлю и не выпускают водяные пары наружу, поэтому при монтаже в кровельном пироге делают два вентиляционных зазора. Рекомендуем: Ютафол Д96, Изоспан D, Ондутис RV 100.

Нижний формируется между пленкой и утеплителем для удаления влажных паров, которые при попадании в утеплитель могут привести к потере его свойств.

Верхний – между пленкой и профнастилом для отвода конденсата и просушки элементов кровли: деревянной обрешетки и тыльной стороны листов черепицы.
Диффузионные мембраны производятся по более сложной технологии, имеют многослойную структуру со множеством микроскопических отверстий.

Являясь надежным барьером для воды, мембраны паропроницаемы: воздух свободно двигается сверху вниз и в обратном направлении. Их можно укладывать непосредственно на утеплитель – влажные пары беспрепятственно проходят через мембрану, обеспечивая достаточный уровень просушки утеплителя.

Вентзазор нужен только верхний – под профнастилом для отвода сконденсировавшейся влаги. Мембраны хорошо подходят для гидроизоляции утепленных мансардных крыш, домов с теплыми чердаками.

Оба вида – прочные и долговечные материалы, срок службы которых не меньше периода эксплуатации кровельного покрытия. Они не выделяют вредных веществ, не гниют, не расслаиваются, не подвержены влиянию вредителей. Что выбрать и какая пленка лучше читайте в обзоре.

Не рекомендуется использовать в качестве гидроизоляции рубероид. Это устаревший материал, хотя его и делают на современных производствах. В отличие от специальных пленок он прослужит не более 5 лет, при нагреве (который неизбежен в летний период) будет выделять нездоровые пары и запах битума.

Плёночная гидроизоляция

Гидроизоляционная плёнка под профнастил представляет собой плохо поддающуюся растяжениям и разрывам ламинированную полипропиленовую ткань. Некоторые разновидности плёночной гидроизоляции предусматривают наличие специальной перфорации, служащей для отведения конденсата и пара, являясь, по сути, и пароизоляцией под профнастил. Если вода и снег попадают под крышу здания, вместе с водяными парами они отводятся во внешнее пространство.

При правильной эксплуатации гидроизоляционной кровельной плёнки не происходит увеличения теплопроводности и избыточного увлажнения; кроме того, такая изоляция имеет достаточно хорошую устойчивость к колебаниям температуры.

Укладка паро- и гидроизоляционного рулонного материала Изоспан под профнастил в неутеплённых скатных кровлях защищает чердак от последствий неблагоприятных погодных явлений, являясь отличным примером современной плёночной гидроизоляции. Предлагаем посмотреть видео об этом интересном и удобном в использовании материале:

https://youtube.com/watch?v=-EfnehD3Pi8

Что стелить под профнастил на крышу. Вентиляция кровельного пирога под профнастил

Важный момент в вопросе о том, как правильно укладывать профлист на крышу. Вентиляционные зазоры – это обязательный элемент любой металлической крыши. Они нужны для нормальной циркуляции воздушных масс, без чего кровельный пирог быстро придёт в негодность.

Вентиляция подкровельного пространства включает в себя технологические зазоры между слоем утеплителя и гидроизоляционным ковром и между гидроизоляцией и внешней обрешёткой. Для формирования этих зазоров создаётся контробрешётка, состоящая из бруса, который набивается на стропильные ноги поверх изоляционных материалов.

В качестве материала для контробрешётки используется деревянный брус с сечением 50х50. Крепится он оцинкованными гвоздями или саморезами.

Обустройство гидроизоляции

Ещё один важный элемент кровельного пирога крыши из профнастила. Дело в том, что на внутренней поверхности металлических листов всегда образуется конденсат

И важно не допустить попадания капель воды в слой теплоизоляции. Гидроизоляция же необходима для того, чтобы задержать влагу и вывести её наружу

Традиционные материалы для гидроизоляции – это толь, рубероид, пергамин. Но при работе с профнастилом их лучше не использовать. Дело в том, что их срок службы значительно ниже, чем срок службы самого финишного покрытия.

Самый подходящий вариант – современные плёночные гидроизоляционные покрытия. Благодаря своему мембранному строению, они пропускают наружу водяной пар, но задерживают влагу, стремящуюся внутрь.

Если вы задаётесь вопросом, как правильно укладывать профнастил на крышу, то помните, что невозможно создать добротную металлическую крышу без качественной гидроизоляции.

Обрешётка под профнастил

Обрешётка представляет собой настил, непосредственно на который укладывается кровельное покрытие. Располагается она поверх слоя контробрешётки.

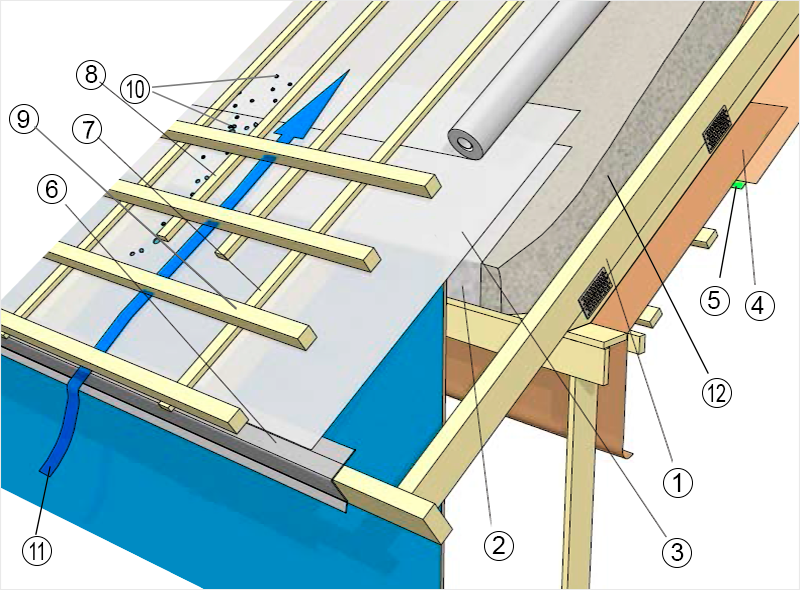

Монтаж гидроизоляции под профнастил

Монтажные гидроизоляционные работы выполняются в следующей последовательности:

1. 1. Сначала производится монтаж теплоизоляции под профнастил.
  2. Затем на него сверху монтируется обрешетка. Она необходима для обеспечения нормальной циркуляции воздуха под крышей.
  3. Далее в зависимости от вида склона крыши укладывают гидроизоляционную пленку. Чаще всего монтаж производят от конька крыши к карнизу.

Совет!

Если крыша была возведена с уклоном в 30 градусов, то гидроизоляцию монтируют слоями внахлест снизу вверх. Нахлест не должен превышать 2 см. Если угол наклона меньше 30 градусов, то слои выкладываются с нахлестом 2,5-3 см. Четырехскатные или вальмовые крыши на каждом хребте изолируют пленкой с нахлестом до 5 см.

1. 1. Пленка для гидроизоляции выкладывается с провисанием между рейками обрешетки. Между теплоизоляционным слоем и гидроизоляцией должно быть не менее 3 см, в противном случае проветрить подкровельное пространство не получится.
  2. Пленка фиксируется к обрешетке металлическими скобами. Рейки контробрешетки прибиваются к креплениям гвоздями из оцинкованной стали.
  3. Края пленки соединяют клеящейся лентой.

Распространенные ошибки при монтаже

При соблюдении некоторых нюансов по монтажу кровли из профнастила, следует избегать ошибок, которые могут привести в серьезным последствиям:

важно начать стелить профнастил с правильного края. Измерив края, следует производить укладку с края, имеющего наименьший показатель

Таким образом можно избежать зазоров в нахлесте;
при наложении материала следует избегать наступания ногой на нижний слой, чтобы предотвратить смещение;
не следует выравнивать листы по краю торца. В качестве уровня следует использовать веревку;
важно учитывать направление ветра на местности. Листы, уложенные против ветра, способны пропускать снежные и дождевые потоки.

Таким образом, кровельное покрытие из покрытия профнастила можно грамотно уложить как при помощи специалистов, так и самостоятельно. Соблюдение инструкции и несложных правил поможет качественно застелить крышу и обеспечить дому надежную защиту.

Обрешетка под профнастил

Прежде чем производить крепление профлиста к деревянной обрешетке и устанавливать ее, нужно рассчитать шаг. Он зависит от угла наклона ската и марки профнастила. Существует два вида обрешетки для профлиста.

Сплошная обрешетка. Выполняется из досок, толщиной 50 мм, с компенсационным зазором между ними 5–10 мм. Устанавливается на скатах с уклоном менее 15°.
Разреженная обрешетка. Может выполняться из досок с определенным шагом или из бруска сечением 50х50 мм. Применяют на крышах с углом наклона более 15°.

Для определения шага обрешетки применяют таблицы. В них указаны вид обрешетки, зависимость шага от угла наклона кровли и марки профлиста.

Применяют в основном древесину хвойных пород, ровную, хорошо просушенную, обработанную антисептическим и противопожарным составами.

Устройство кровли из профлиста по деревянной обрешетке производят на стропила, поверх «кровельного пирога», если он предусмотрен.

Начинают от карниза, укладывая первую доску. Далее от доски вверх к коньку укладывают бруски с определенным шагом. При сплошной обрешетке укладывают доски с зазором. Крепится конструкция к стропилам саморезами или гвоздями, длиной не менее двух толщин пиломатериала. На стыках по длине бруски между собой соединяются скобами. На бетонное основание обрешетка крепится дюбелями.

Гидроизоляция и ветрозащита

Если кровля монтируется на жилой дом или отапливаемое помещение, необходимо до монтажа обрешетки установить кровельную мембрану

Неважно, будет утеплитель или нет, это обеспечит гидроизоляцию и ветрозащиту

Монтаж не сложный, но лучше не спешить и выполнять аккуратно:

мембрану раскатать на стропила горизонтально скату, начиная снизу вверх с нахлестом между листами 150 мм;
полотно сильно не натягивать, между стропилами должен быть небольшой провис (температурный запас);
крепить мембрану к стропилам скобами строительного степлера;
стыки между листами проклеивать специальными клеящими лентами.

Чтобы обеспечить вентиляционный зазор, поверх мембраны к стропилам монтируется контробрешетка из бруска, а на нее — обрешетка для крепления профнастила.

Различие монтажа скатной и плоской крыш

Следует учесть, что абсолютно плоских крыш не бывает. Обязательно должен быть уклон до 5°, чтобы дождевая или талая вода могла покинуть кровлю по специальным ливневым стокам. Для этого на перекрытии выполняют разуклонку.

Правильно крепить профнастил на крышу следует напрямую на балки перекрытия или на железобетонную основу.

Для плоской крыши применяют профлисты повышенной прочности с высотой профиля не ниже 75 мм.

Если помещение отапливаемое, устанавливается «кровельный пирог» с парозащитой. При монтаже «пирога» уделяется больше внимания прочности материала утеплителя, его устойчивости к сжатию и пожаробезопасности.

Влияние уклона крыши на монтаж

Чем круче крыша, тем сложнее выполнять обшивку профлистом. Расстояние от карниза до конька увеличивается с изменением угла уклона в большую сторону, сложнее поднимать листы и укладывать их. Это упирается не только в процесс исполнения, но также увеличивает количество кровельного материала, что утяжеляет конструкцию. В этом случае усиливают стропильную систему.

Монтаж крыши с минимальным уклоном легче и безопасней для рабочих, меньше уходит материала, но обрешетку необходимо делать сплошной и профлист применять высокой прочности.

Чтобы правильно крепить профлист, нужно знать, что угол наклона скатов влияет на величину продольного и поперечного нахлестов листа. Зависимость показана в таблицах 2 и 3.

Существуют рекомендации с каким уклоном возводить кровлю для определенного региона. В средней полосе России советуют устанавливать крышу из профнастила под углом от 25 до 40°. Это поможет выдерживать агрессивные нагрузки атмосферных явлений (ветер, снег). В районах с сильными ветрами следует устанавливать крыши пониже, с углом менее 25°. В районах с сильными снегопадами рекомендуется выполнять возведение кровли с наклоном до 45°.

Техника безопасности

При выполнении монтажных работ, важно следовать правилам техники безопасности:

на строительных лесах и площадках высотой более 1,2 м должно быть ограждение и страховка;
каждый рабочий должен иметь средства индивидуальной защиты и страховки (спецодежда, обувь, рукавицы или перчатки, защитные очки, монтажный пояс и т. д.);
рабочее место должно быть оснащено дополнительным страховочным оборудованием в соответствии с выполняемыми работами;
леса, лестницы, подъемники должны быть исправны и сертифицированы;
на территории строительства и на месте работ должен быть порядок.
