Монтаж воронок ливневой канализации

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

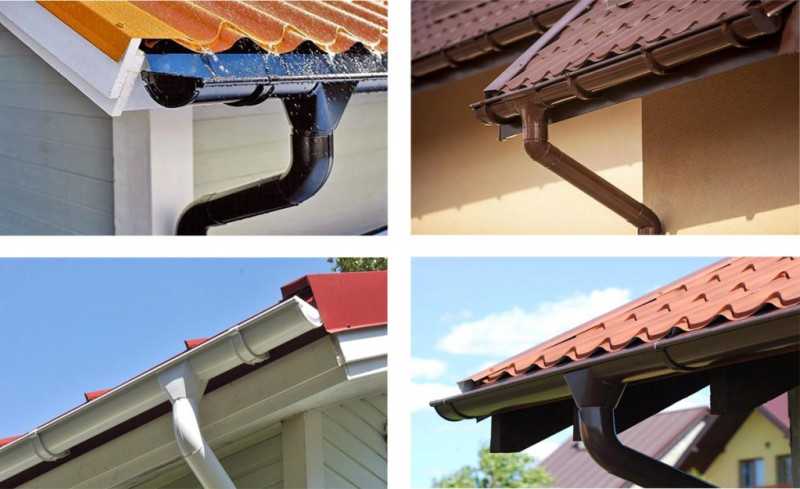

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

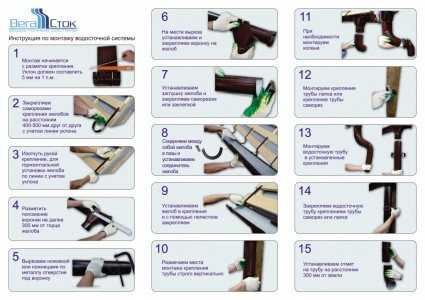

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
ежегодное количество осадков в регионе не должно превышать 300 мм/год;
на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Расчет количества элементов ливневой системы

Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:

длину карниза по периметру дома;
высоту стен здания.

Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:

Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.

Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.

Совет! Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.

Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада. В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.

Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.

Совет! Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.

Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты.

Устройство и применение внутреннего водостока

Как правило, внутренняя водосточная система применяется тогда, когда просто нет возможности сделать привычный внешний водосток. Таким случаем, например, может быть дом, который имеет плоскую крышу.

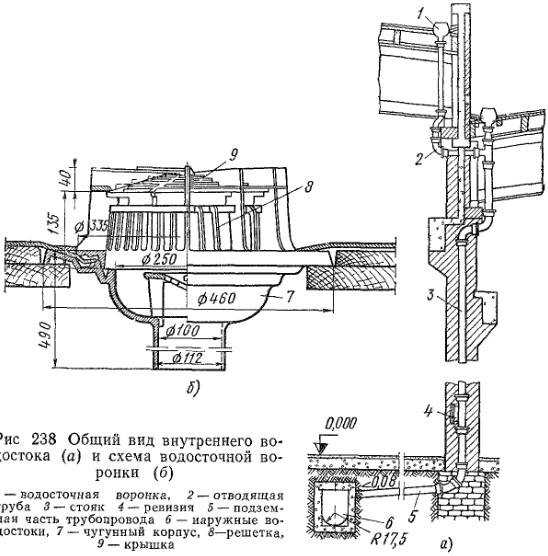

Схема устройства внутреннего водостока.

Устройство такой водосточной системы достаточно просто. На самой крыше кровля имеет уклон в сторону водоприемных воронок. Воронки внутреннего водостока могут иметь различный диаметр. В общем случае вся водоприемная внутренняя система состоит из следующих конструктивных элементов:

приемные воронки;
трубопроводы;
коллекторы;
разъемы для осмотра и другие элементы.

Если рассматривать всю водоотводную систему по СНиПам, то отвод воды должен осуществляться в ливневую канализацию. Если таковой не имеется, то чаще всего рядом с домом устраивают лотки, которые, собственно, и принимают дождевую воду с водосточных труб. Если и лотков не предусмотрено, то вода стекает по отмостке на открытый участок грунта.

Водоотводные воронки водосточной системы

Воронки могут быть двух видов:

плоские воронки;
колпаковые воронки.

Колпаковые воронки предназначены для установки на наклонных крышах. Плоские же воронки устанавливают на горизонтальные кровли асфальтового или плиточного типа.

Наибольшее распространение сейчас получили чугунные водосточные воронки колпакового вида. Такие воронки не только отлично справляются с отводом дождевой воды, но и ее фильтрацией, то есть они не пропускают различный мусор, например, листья и ветки, в водосточную систему.

По своей конструкции воронки состоят из трех основных частей:

чугунный корпус, который монтируется в перекрытие;
приемная решетка, выполненная из того же материала, что и корпус, и имеющая цилиндрическую форму с наличием ребер и отверстий;
крышка с отверстиями съемного типа, выполненная из того же материала, что и корпус.

Для устройства отводящих труб и стояков используют жестяные, чугунные и полиэтиленовые трубы. Кроме того, используются фасонные части. Часто для устройства внутренней системы отвода воды используют и асбестоцементные трубы.

Что касается продольной части водосточной системы, то для изготовления ее элементов могут использоваться керамика, железобетон, бетон и асбестоцемент. В частных домах используют всю ту же оцинкованную жесть, чугун или ПВХ.

Как выбрать систему водостока

При выборе системы водоотведения с плоской крыши основными критериями выбора, на которые следует обратить внимание, являются такие показатели, как:

Технические характеристики – определяют пропускную способность системы водостоков, которая должна обеспечивать отвод воды с поверхности кровельного покрытия при максимально возможном уровне осадков.
Материал, из которого изготавливаются конструктивные элементы– определяет сроки эксплуатации системы, а также придаёт определённый внешний вид зданию и сооружению.
Возможность выполнения работ своими руками без привлечения подрядных организаций.
Удобство обслуживания, связанное с устранением засоров, образующихся в процессе эксплуатации.
Соответствие материала конструктивных элементов материалам, используемых в качестве кровельного покрытия.

Конструктивные элементы системы наружного водостока

Как уже было написано выше, у каждого из материалов, используемых при изготовлении конструктивных элементов, есть свои достоинства и недостатки, а именно.

Пластиковые водосточные системы

Достоинствами являются:

стойкость к воздействию окружающей среды в виде ультрафиолетового излучения и химически активных реагентов;
широкий диапазон рабочих температур;
малый вес;
разнообразие цветовых решений, геометрических форм и размеров.

К недостаткам использования следует отнести такие показатели, как:

подверженность разрушению при внешних механических воздействиях;
необходимость периодического обслуживания, выражающегося в замене резиновых уплотнений;
изменение размеров при температурных колебаниях окружающего воздуха.

Водостоки из пластика востребованы среди индивидуальных застройщиков

Металлические конструкции

Преимуществами подобных изделий являются:

длительные сроки эксплуатации;
не поддерживают горение;
стойкость к внешним механическим воздействиям.

Недостатками можно считать:

высокая стоимость;
значительный вес;
подверженность коррозии при повреждении защитного слоя (для моделей из чёрного металла);
сложности при выполнении работ своими силами без наличия навыка работы с подобными материалами.

Водостоки, выполненные из металла

Устройство водоотвода

Система водоотвода.

Немаловажно помнить, что уклон плоских крыш составляет порядка 2–5%, поэтому в большинстве случаев отвод дождевой воды не вызывает проблем. Однако, для того чтобы избежать неприятностей в случае обильных осадков и чтобы кровля всегда была сухая, необходимо подумать об устройстве водоотвода

Важным моментом является гидроизоляция плоских крыш, которая не представляет собой сложного процесса, тем не менее она необходима. Для того чтобы выполнить ее по всем правилам, стоит определиться, какие материалы могут понадобиться. Их выбор не особо велик и включает в себя полимерно-битумные или мембранные материалы

Стоит заметить, что при выборе материалов важно уделить внимание сроку их службы. Если расчет идет на десятилетия, то целесообразным будет использование мембранных

Способы отвода воды

Возвращаясь к вопросу водоотвода с плоской кровли, стоит подчеркнуть основные способы. Решить проблему отвода воды с плоских крыш можно как традиционными методами, так и новыми, современными системами.

В первом случае речь идет о водостоке, монтаж которого осуществляется на специальном выступе или же непосредственно на расположенных наиболее низко свесах кровли. Если на каких-либо краях крыши монтаж водостоков не представляется возможным, то устанавливаются специальные ограждающие стенки, места примыкания которых к покрытию кровли должны быть защищены оцинковкой. Основная функция данных стенок заключается в защите стены от стекания воды.

Вести речь о монтаже водостока на выступе, который расположен ниже, чем свес кровли, имеет смысл в том случае, если он предусмотрен конструкцией. В подобном случае лучшим решением станут прямоугольные водосточные трубы и желоба, закреплять которые следует вертикальными кронштейнами.

Водоотвод с плоской кровли.

Монтаж водостока на свесе кровли осуществляется в специальных каналах-углублениях. При этом возможно использование самостоятельно изготовленных из оцинкованного металла желобов или же готовых – стальных или ПВХ. Отвод воды с крыши осуществляется сточными трубами, которые проведены через отверстия в каналах с установленными желобами.

Гораздо лучшим решением будет предусмотреть отвод воды с плоских крыш более современными и прогрессивными способами, к которым относятся сифонно-вакуумный и гравитационный.

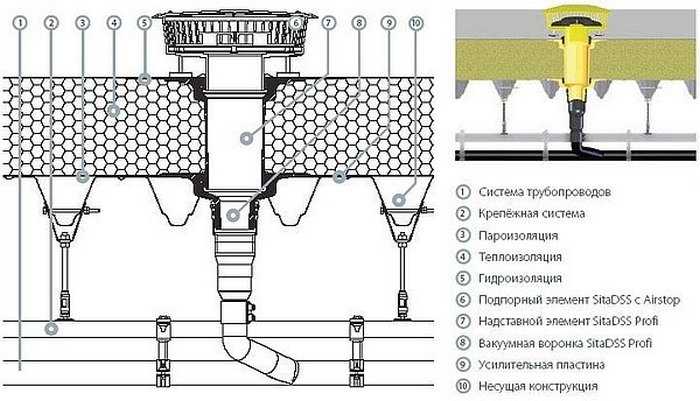

В первом случае работа системы осуществляется по принципу всасывания воды с поверхности крыши. Принцип действия заключается в том, что устройство, находящееся в кровельной воронке, не дает возможности воздуху попадать в систему, создавая вакуумный эффект – таким образом, туда попадает лишь вода.

У данной системы имеется ряд преимуществ, среди которых эффективная проходимость водоотводных каналов, меньшее количество сточных труб и их меньший диаметр, а также высокая производительность воронок. Однако имеются и недостатки, которые заключаются в сложности монтажа и проектировки.

Вторая система гораздо проще в эксплуатации, поэтому пользуется спросом уже большое количество лет

Нельзя не брать во внимание тот факт, что даже при наличии ошибки в процессе монтажа система водоотвода будет правильно функционировать

Принцип работы гравитационной системы заключается в том, что, попадая в воронку, дождевая вода продолжает отводиться по сточным трубам, которые установлены под наклоном, в ту сторону, куда это было предусмотрено. Поскольку вода поступает совместно с воздухом, диаметр труб не должен быть маленьким. Он должен быть одинаковым по всей длине. Наиболее предпочтительным является вариант, если сточная труба выполнена из полимера и имеет округлую форму.

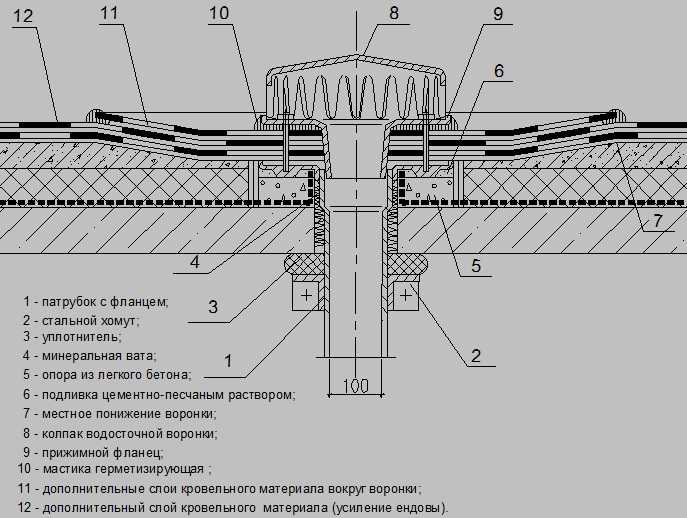

Правила монтажа кровельных водосточных воронок на плоских кровлях.

Слив воды через кровельные воронки по трубам водосточной системы происходит под действием гравитации. Поэтому воронки должны быть расположены в самых низких участках крыши. Уклона кровли в 2 % вполне достаточно для обеспечения стока воды. В случае отсутствия уклона его создают искусственно. Уклон устраивают для всей крыши целиком или делают так называемую разуклонку.

Разуклонка делается при помощи керамзита, плит утеплителя или бетона.

Поверхность крыши делится на правильные геометрические формы, равные по площади.

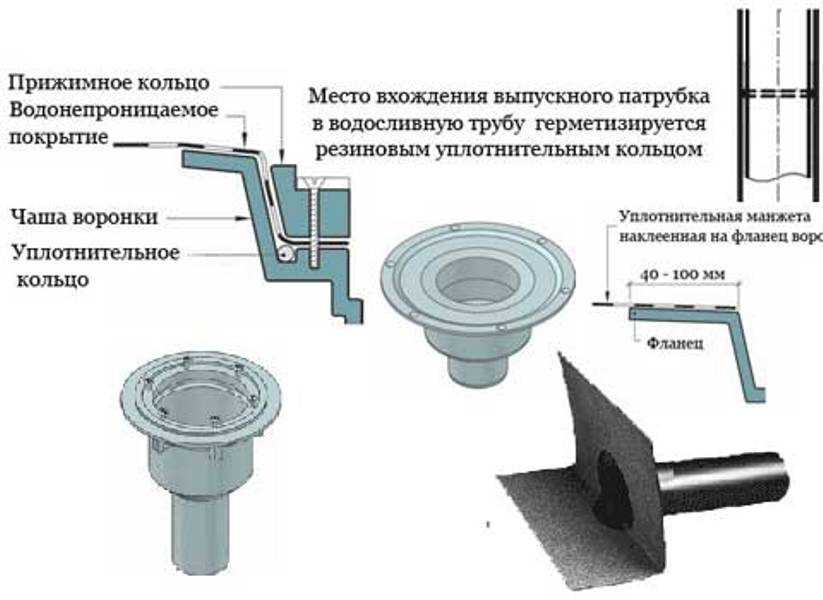

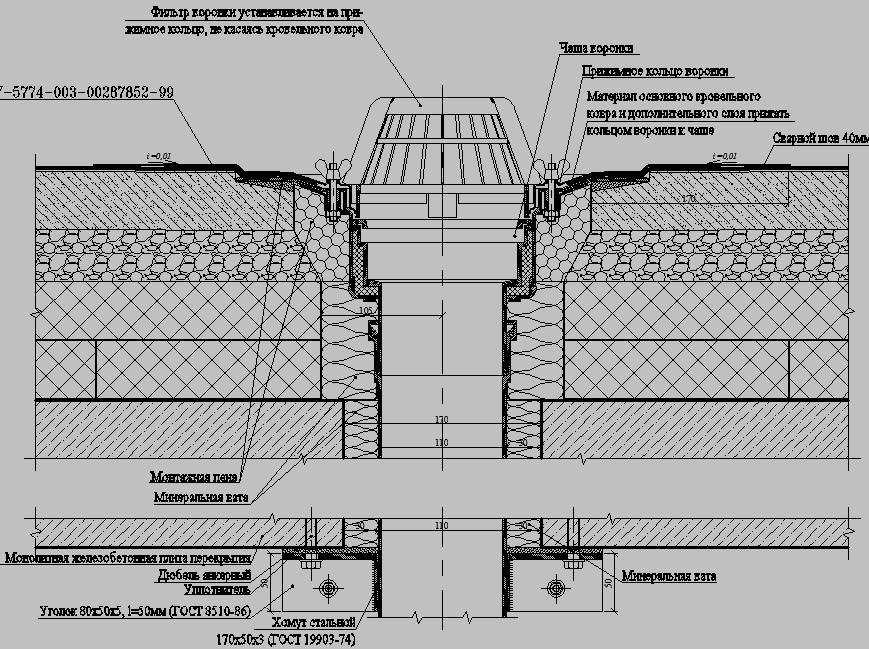

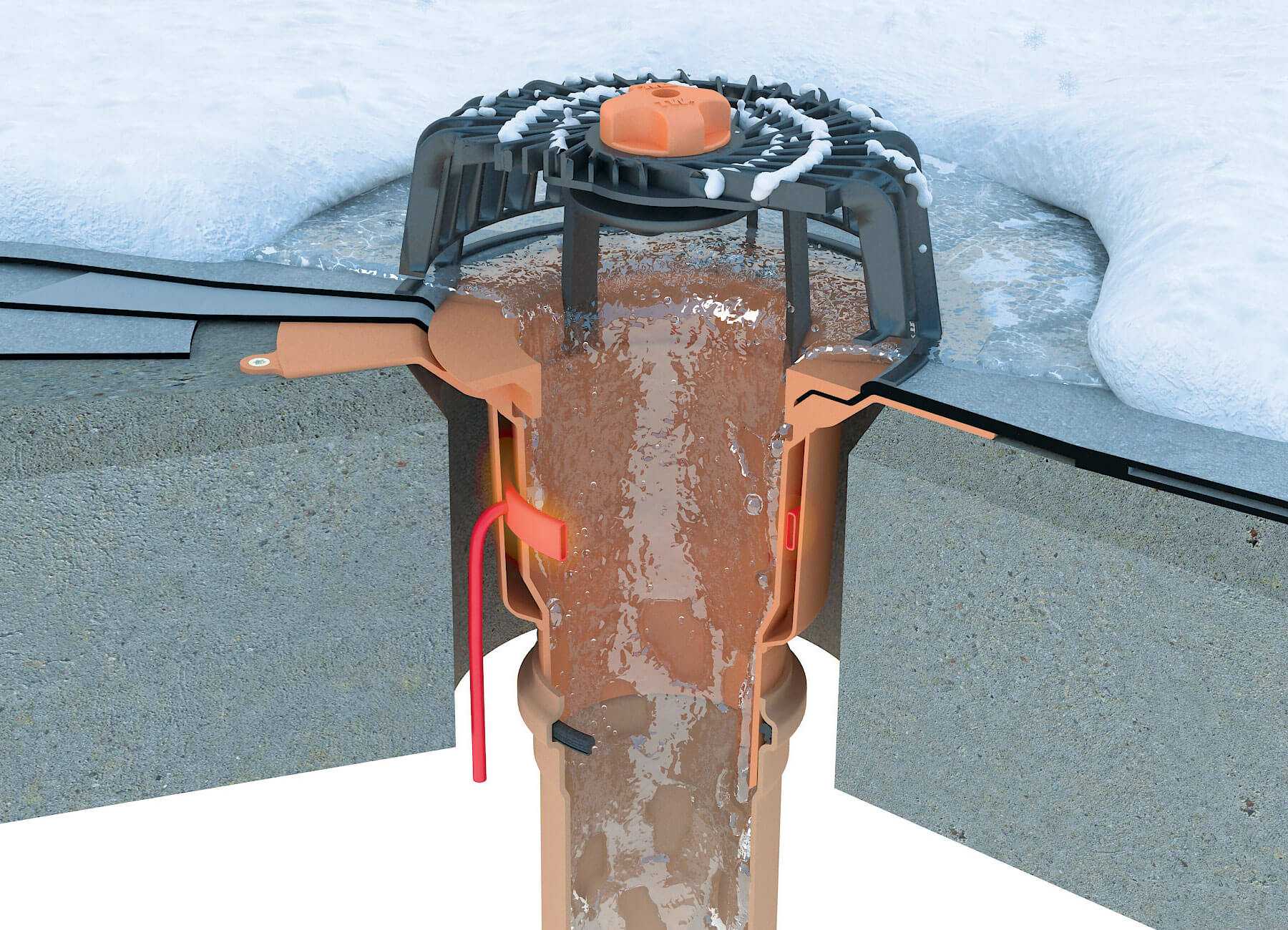

В основание крыши монтируется нижняя часть воронки, которая присоединяется к водосточной трубе. Далее укладывается гидроизоляция и утеплитель. Потом нижнюю и верхнюю части воронки соединяют при помощи кольцевого уплотнителя.

Между слоями рубероида устанавливают пластиковый фартук кровельной воронки. Закрепляют его дополнительным фартуком из битума. Сверху все эти слои закрываются мастикой или опять же битумом. На завершающей стадии установки воронки ставится защитная решетка.

Качество установки кровельной воронки проверяют при помощи выплескивания ведра воды на расстоянии двух метров от воронки.

Сейчас на рынке очень большое количество видов разнообразных кровельных водосточных воронок. И порой быстро разобраться в этом ассортименте и технических подробностях воронок может быть нелегко. Но, если следовать инструкциям и правилам при выборе данного изделия, то вы с легкостью подберете себе кровельные воронки, которые полностью будут соответствовать вашим требованиям.

Видео-инструкция

Водоприемные воронки “Поливент” закрепляются на кровле между двумя слоями кровельного материала, а в случае однослойного покрытия на дополнительный слой размером 700мм на 700мм.

1. укладывается нижний слой кровельного ковра.

2. в нижнем слое кровельного ковра в месте, где должна быть установлена воронка, прорезается отверстие диаметром равным диаметру верхней части фланца воронки.

3. место, где будет, установлен воротник воронки, обжигается пламенем горелки, для удаления пленки, покрывающей кровельный материал (в случае, если она есть), затем поливается горячим битумным вяжущим (горячей мастикой).

4. на нижний слой кровельного ковра, политый горячим битумным вяжущим , устанавливается водоприемная воронка.

5. наплавляется (или укладывается другим предусмотренным способом) верхний слой кровельного материала. Допускается кратковременное воздействие пламени пропановой горелки на верхнюю часть воротника воронки.

6. в верхнем слое кровельного материала в месте, где установлена воронка, вырезается отверстие равное диаметру входного отверстия фланца воронки.

	— это кровельная воронка для водостока с фильтром для листьев, изготовленная из полипропилена. Предназначена для удаления дождевой воды с плоских кровель. Она не подвержена коррозии, имеет хорошие механические свойства и может использоваться во всех климатических зонах РФ. Рекомендуется устанавливать одну такую воронку на каждые 300-400 м² кровли, но не менее одной на кровлю.
Технические характеристики
Высота ножки, мм	245
Масса, кг	0,51
Размер воротника, мм	380
D входа, мм	110

Воронка “РЕМОНТНАЯ ПОЛИВЕНТ”	Воронка “РЕМОНТНАЯ ПОЛИВЕНТ” — изготовлена из полиэтилена, что придает им способность плотно облегать любую поверхность. Применяются при ремонте водосточных систем кровли. Ножка воронки вводится в старую кровельную воронку, либо в канализационную трубу диаметром 100 110 мм. Специальная вставка внутри воронки намного увеличивает скорость приема воды. Воронки оснащены фильтром для листьев.
Технические характеристики
Высота ножки, мм	240
Масса, кг	0,57
Размер воротника, мм	297
D входа, мм	87

	— вставляется в старые воронки, в том числе и чугунные, диаметром от 60 до 200 мм для предотвращения попадания в них листьев и другого мусора. Благодаря применению фильтра для листьев, система внутреннего водостока не требует постоянного обслуживания. Вставка, которая вводится внутрь воронки, значительно увеличивает объем принимаемой воды.
Технические характеристики
Диаметр защитной решетки, мм	160/180
Масса, кг	0,14

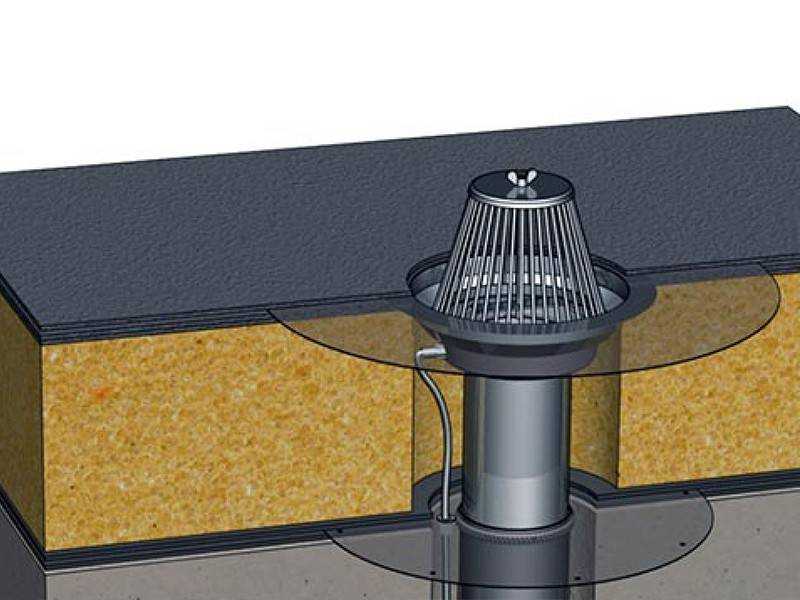

Кровельные водосточные воронки HL с вертикальным выпуском — HL 62, HL 62.1 и другие, используются для разных типов плоских кровель, как для неэксплуатируемых так и для эксплуатируемых. Кровельные воронки HL применяются с различными конструкциями (типами) кровли и наполнением «пирога» кровли. Монтируются на эксплуатируемых инверсионных кровлях, утепленных плоских традиционных кровлях, кровлях из профнастила (профлиста), «зеленых кровлях», могут устанавливаться на балконах и терассах. Воронки HL предназначены для отвода дождевой и талой воды с кровель в дождевую канализацию.

В данном разделе представлены:

Воронки HL с вертикальным выпуском для неэксплуатируемых кровель. С листвоуловителем. DN — 75, 110, 125 или 160;

Воронки HL с вертикальным выпуском для эксплуатируемых кровель. С решеткой (150×150 мм) из нержавеющей стали. DN — 75, 110, 125 или 160;

Воронки HL с вертикальным выпуском для кровель из профнастила. DN — 75, 110, 125. Для установки в кровлях с толщиной утеплителя — 100-160 мм.

Дополнительное оборудования для кровельных воронок HL — надставные элементы, удлинители, гидроизоляционные фланцы, различные листвоуловители, противопожарные муфты.
