Кровельная воронка: установка сливной водосточной системы на мягкой и плоской кровле, водосборная воронка

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

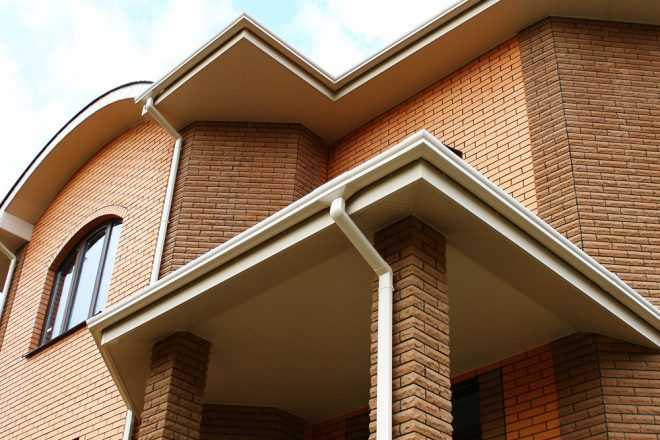

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
ежегодное количество осадков в регионе не должно превышать 300 мм/год;
на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Монтаж водостока для крыши

Перед установкой нужно рассчитать параметры и подобрать водосток, соответствующих типу кровли. Далее проводится комплекс монтажных работ. Для крепления водостока ПВХ нужно провести следующие действия:

Крепление кронштейнов в виде крюков для фиксации желобов и воронок.
Монтаж желобов. Желоба разрезают на заготовки необходимой длины, а затем устанавливают и соединяют с воронкой. Все стыки производят при помощи специальных соединителей, которые промазываются специальным герметиком.
Установка водосточных труб. Сначала к выходному оголовку воронки крепится первый отрезок трубы. Далее водосток удлиняется до необходимого уровня соединением труб через специальные пазы. Снизу на водосточную трубу одевается специальный сливной наконечник. К поверхности здания трубы крепятся при помощи хомутов.

Водостоки для кровли бывают разными, но они всегда необходимы для обеспечения сохранности крыши и несущих элементов здания

От качества, параметров и правильного монтажа водостока зависит эффективность его действия, поэтому важно предварительно освоить технологию крепления элементов и выбрать подходящий материал

Дополнительное оборудование для кровельных воронок c вертикальным выпуском серии HL 62

		Описание
Надставные элементы для воронок серии HL 62
		Надставной элемент с обжимным фланцем из нержавеющей стали и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125
		Надставной элемент с гидроизоляционным полимербитумным полотном и уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией на основе битума, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125.
HL 65P		Надставной элемент из поливинилхлорида, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из ПВХ мембран, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125.
HL 65F		Надставной элемент из полипропилена, с уплотнительным резиновым кольцом, высотой 345 мм, применяется для герметичного соединения с гидроизоляцией из FPO полотна, а также с кровельной воронкой на плоских утепленных кровлях при наличии пароизоляции, DN 125.
HL 65PE		Надставной элемент из полиэтилена (ПЭ), для приклейки FPO-мембран (на основе ПЭ).
HL 350.0		Надставной элемент с профилированным фланцем, применяется для механического крепления (подхвата) второго уровня гидроизоляции. Высота — 220 мм. DN 145.
HL 350.1		Надставной элемент с обжимным фланцем из нержавеющей стали, с дренажным кольцом из ПП для приема потока воды и комплектом монтажа, применяется для битумной гидроизоляции. Высота — 220 мм. DN 145.
HL 350.1H		Надставной элемент с гидроизоляционным полимербитумным полотном, применяется для подхвата второго уровня гидроизоляции, высотой 225мм, DN 145
Удлинители для воронок серии HL 62
		Удлинитель для кровельных воронок и надставного элемента HL350.0, высотой 155мм. DN 145.
HL 350.2		HL 350.1 с дополнительным боковым отводом. DN 40.
Гидроизоляционные фланцы для воронок серии HL 62
HL 84		Гидроизоляционный фланец с EPDM мембраной 500×500 мм для кровельных воронок.
HL 84.0		Гидроизоляционный обжимной фланец из нержавеющей стали диаметром 220 мм для кровельных воронок.
HL 84.CU		Гидроизоляционный фланец с медным листом 500×500 мм, для кровельных воронок.
HL 84.E		Гидроизоляционный фланец с оцинкованным стальным листом 500×500 мм для кровельных воронок.
Листвоуловители для воронок серии HL 62
HL 160		Дренажный фланец для приёма потока воды с гидроизоляции на инверсионной кровле. Ø 170 мм.
HL 161		Дренажный фланец HL 160 в комплекте с переходником Ø145 мм на Ø125 мм.
HL 170		Плоский листвоуловитель для кровельных воронок серии HL 62 и HL 64. Ø 170 мм.
HL 175		Листвоуловитель из нержавеющей стали для кровельных воронок серии HL 62 и HL 64. Ø 145 мм.
Противопожарные муфты для воронок серии серии HL 62
HL 850		Противопожарная муфта для воронок серии HL 62 (DN 75), предел огнестойкости EI 120, состоящая из металлического корпуса с расширяющим материалом и бугелем, с монтажной заглушкой. Применяется только на выпусках DN 75.
HL 870		Противопожарная муфта для кровельных воронок серии HL 62 (DN 110), предел огнестойкости EI 45, состоящая из металлического корпуса с расширяющимся материалом и бугелем, с монтажной заглушкой. Применяется только на выпусках DN 110.

Как выбрать водосток для крыши

При выборе системы отвода воды для крыши частного дома следует учитывать количество осадков, характерных для региона. Если этот показатель довольно низкий, например, 200–350 мм/год, то для крыши можно использовать пластиковые или лёгкие алюминиевые конструкции. При количестве осадков, превышающем 400–500 мм/год оптимальны водостоки из более прочных материалов, например, стали или меди.

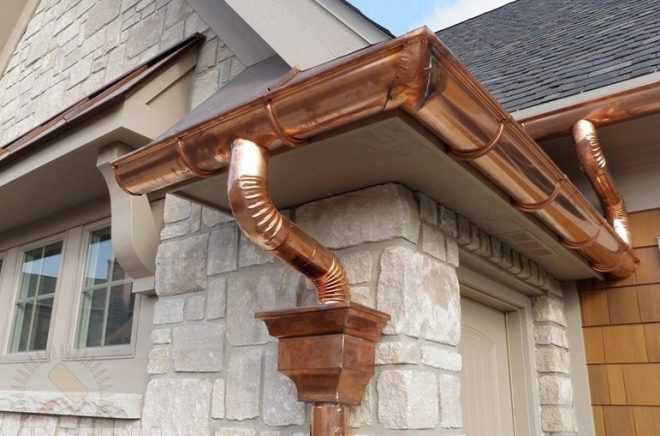

Медные системы имеют самый большой срок службы и выглядят очень солидно и престижно

Сделать правильный выбор системы водоотвода воды с крыши можно с учётом следующих рекомендаций:

внешний вид, форма и цвет изделия влияют на дизайн здания и должны ему соответствовать;
размеры желобов, труб и воронок определяются в зависимости от количества осадков;
крепёжные детали должны прочно фиксировать водосток к краю кровли и другим поверхностям.

Основное внимание при выборе водостока следует уделить толщине стенок труб и желобов. Этот показатель не должен быть менее 1 мм

Важно учесть также высокую плотность и толщину антикоррозийного слоя

Видео-инструкция

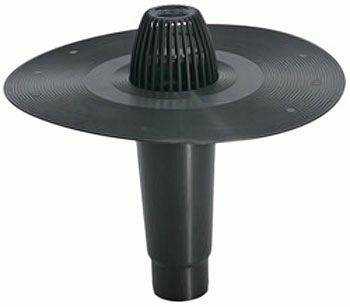

Водоприемные воронки “Поливент” закрепляются на кровле между двумя слоями кровельного материала, а в случае однослойного покрытия на дополнительный слой размером 700мм на 700мм.

1. укладывается нижний слой кровельного ковра.

2. в нижнем слое кровельного ковра в месте, где должна быть установлена воронка, прорезается отверстие диаметром равным диаметру верхней части фланца воронки.

3. место, где будет, установлен воротник воронки, обжигается пламенем горелки, для удаления пленки, покрывающей кровельный материал (в случае, если она есть), затем поливается горячим битумным вяжущим (горячей мастикой).

4. на нижний слой кровельного ковра, политый горячим битумным вяжущим , устанавливается водоприемная воронка.

5. наплавляется (или укладывается другим предусмотренным способом) верхний слой кровельного материала. Допускается кратковременное воздействие пламени пропановой горелки на верхнюю часть воротника воронки.

6. в верхнем слое кровельного материала в месте, где установлена воронка, вырезается отверстие равное диаметру входного отверстия фланца воронки.

	— это кровельная воронка для водостока с фильтром для листьев, изготовленная из полипропилена. Предназначена для удаления дождевой воды с плоских кровель. Она не подвержена коррозии, имеет хорошие механические свойства и может использоваться во всех климатических зонах РФ. Рекомендуется устанавливать одну такую воронку на каждые 300-400 м² кровли, но не менее одной на кровлю.
Технические характеристики
Высота ножки, мм	245
Масса, кг	0,51
Размер воротника, мм	380
D входа, мм	110

Воронка “РЕМОНТНАЯ ПОЛИВЕНТ”	Воронка “РЕМОНТНАЯ ПОЛИВЕНТ” — изготовлена из полиэтилена, что придает им способность плотно облегать любую поверхность. Применяются при ремонте водосточных систем кровли. Ножка воронки вводится в старую кровельную воронку, либо в канализационную трубу диаметром 100 110 мм. Специальная вставка внутри воронки намного увеличивает скорость приема воды. Воронки оснащены фильтром для листьев.
Технические характеристики
Высота ножки, мм	240
Масса, кг	0,57
Размер воротника, мм	297
D входа, мм	87

	— вставляется в старые воронки, в том числе и чугунные, диаметром от 60 до 200 мм для предотвращения попадания в них листьев и другого мусора. Благодаря применению фильтра для листьев, система внутреннего водостока не требует постоянного обслуживания. Вставка, которая вводится внутрь воронки, значительно увеличивает объем принимаемой воды.
Технические характеристики
Диаметр защитной решетки, мм	160/180
Масса, кг	0,14

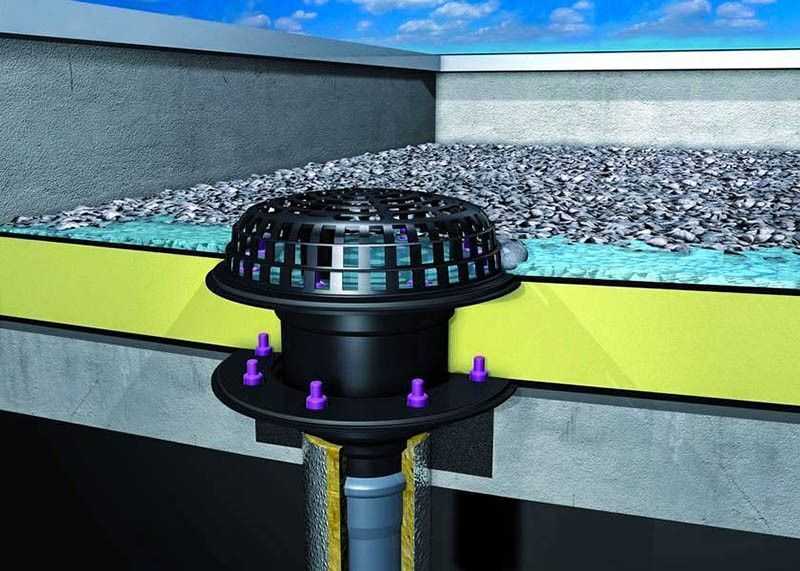

Кровельные водосточные воронки HL с вертикальным выпуском — HL 62, HL 62.1 и другие, используются для разных типов плоских кровель, как для неэксплуатируемых так и для эксплуатируемых. Кровельные воронки HL применяются с различными конструкциями (типами) кровли и наполнением «пирога» кровли. Монтируются на эксплуатируемых инверсионных кровлях, утепленных плоских традиционных кровлях, кровлях из профнастила (профлиста), «зеленых кровлях», могут устанавливаться на балконах и терассах. Воронки HL предназначены для отвода дождевой и талой воды с кровель в дождевую канализацию.

В данном разделе представлены:

Воронки HL с вертикальным выпуском для неэксплуатируемых кровель. С листвоуловителем. DN — 75, 110, 125 или 160;

Воронки HL с вертикальным выпуском для эксплуатируемых кровель. С решеткой (150×150 мм) из нержавеющей стали. DN — 75, 110, 125 или 160;

Воронки HL с вертикальным выпуском для кровель из профнастила. DN — 75, 110, 125. Для установки в кровлях с толщиной утеплителя — 100-160 мм.

Дополнительное оборудования для кровельных воронок HL — надставные элементы, удлинители, гидроизоляционные фланцы, различные листвоуловители, противопожарные муфты.

Водосточная воронка для плоской кровли – виды, особенности конструкции и материалы изготовления

Водоприемная воронка для плоской кровли изготавливается из следующих материалов:

Пластиковые воронки из поливинилхлорида.
Металл , покрытый цинком. Это самый распространенный материал для изготовления воронок. Он недорого стоит и хорошо справляется со своими функциями.
Медь . Данный материал не пользуется популярностью из-за высокой стоимости изделий.

Воронки бывают:

Плоские . Такие воронки устанавливают на плоские крыши, которые планируют часто использовать. Если крышу покрывают асфальтом или плиткой, в уровень с ними монтируют плоские воронки.
Колпаковые . Имеют защитную фильтрационную сетку. Эта сетка предохраняет водосток от засорения. Ее форма представляет собой колпак, поднимающийся над уровнем кровли.

Водосточные воронки для кровли Источник tofp.ru Воронки могут иметь горизонтальный выпуск или вертикальный. Различие между ними состоит в расположении отверстия для слива относительно фасада здания. Воронки с горизонтальным выпуском имеют отводящий трубопровод, который проходит через слой утеплителя. Такие воронки не очень удобны, потому что при выполнении технических работ по замене водоотводящих труб или воронок требуется вскрыть значительный участок кровли. Если укладывать горизонтальную магистраль выше границы промерзания, то в трубах могут образоваться ледяные заторы. Ледовые пробки в трубах чреваты протечками и застаиванием воды. Горизонтальную систему применяют на кровлях, не имеющих чердака. На обычных плоских крышах используют воронки с вертикальным выпуском.

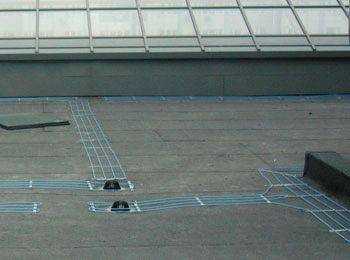

К воронке можно подвести кабель для подгрева. Благодаря этому снег вокруг будет подтапливаться.

Лед внутри и вокруг воронки не застынет, а снег и водяные массы не скопятся на крыше Источник raindropgutterguard.com

Можно встретить воронки комбинированных конструкций.

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

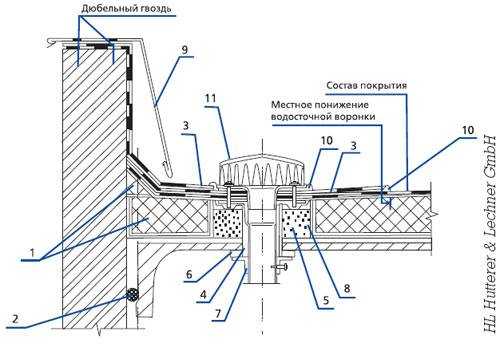

Устройство и виды

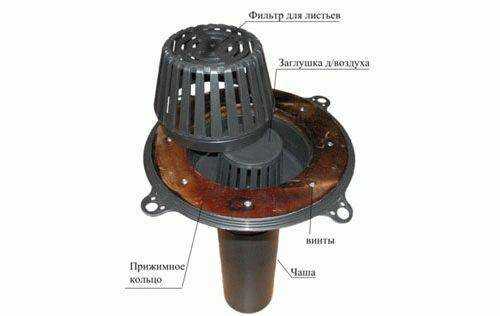

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
Колпак следует хорошо закрепить;
Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

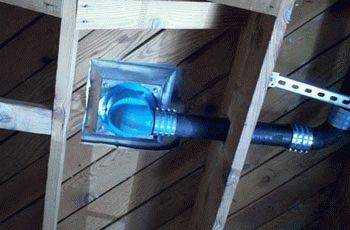

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

Особенности конструкции

Плоская крыша с внутренним водостоком должна быть условно поделена на сектора. Так, один водосток должен обслуживать площадь 150-200 м2. При монтаже кровли к водоприемникам должен быть сделан уклон 1-2 см/м. Этот необходимый уклон делается с помощью слоя бетонной смеси, которую заливают поверх плиты перекрытия верхнего этажа. На застывшую под необходимым уклоном бетонную смесь, следует устелить два слоя гидроизоляционного материала. На гидроизоляционный материал укладывают теплоизоляцию – экструдированный пенополистирол толщиной свыше 15 см. Верхний слой кровли может быть выполнен из наплавляемого гидроизоляционного материала с гравийной посыпкой, бетонных или террациевых плит. Видеть подробную схему расположения слоев материала при монтаже плоской кровли можно ниже на фото.

Внутренний водосток представляет собой достаточно сложную инженерную систему, которая состоит из трех основных элементов:

воронка, расположенная на крыше и желоб для передачи стоков в водосточную магистраль;
стояк, по которому вода с крыши стекает в водосборный коллектор;
непосредственно сам коллектор, расположенный под землей и система труб, выводящих стоки в центральную (ливневую) канализацию.

В строительных нормативах рекомендовано для создания внутреннего водостока использовать трубы диаметром 100, 140 либо 180 см. Выбор того или иного размера должен осуществляться из расчета 1-1,5 см2 площади в поперечном разрезе трубы на 1 м2 площади кровли, которую будет обслуживать водосток. При этом длина звеньев трубы может быть равна 700 или 1380 см.

На стадии проектирования внутреннего водостока необходимо предусмотреть размещение его элементов, по всей высоте в пределах отапливаемой зоны. Это позволит системе бесперебойно, эффективно работать в зимний период. Стоит заметить, что рационально размещать водосток в наружных стенах, что позволяет сократить расходы на сложную систему канализационных труб под домом и упростит монтаж.

Важно! В регионах, для которых характерна суровая зима с очень низкими температурами и сильными снежными заносами, рекомендовано предусмотреть частичный либо полный обогрев плоской кровли

Обязательно ли устанавливать на крыше водосток

Комфорт в жилом доме во многом зависит от тщательного обустройства кровли. Вентиляция подкровельного пространства, гидро- и пароизоляция важны для обеспечения оптимальных условий проживания

Водосток также является важной системой, предотвращающей повреждение несущих конструкций здания

Системы водостока предохраняют конструктивные элементы здания от разрушения и могут быть частью дизайнерского решения всей внешней отделки

Кровля частного дома всегда имеет один или несколько скатов. По этой наклонной поверхности сходят осадки, негативно воздействуя на фундамент постройки вблизи здания. Предотвратить разрушение основания дома и другие неприятные последствия можно с помощью водосточной системы, которая выполняет следующие функции:

защита фундамента от разрушения при помощи отведения воды в специально оборудованное место;
контроль сточных вод и предотвращение гниения кровли и несущих элементов, исключение протечек кровельного материала;
дополнение внешнего вида здания в соответствии с общей концепцией оформления.

Водосточные комплексы изготавливают из прочных материалов, отличающихся прочностью и долговечностью. Обычно они служат до очередной замены кровельного покрытия.

Устройство водостока для кровли

Эффективность системы водоотведения обусловлена продуманной конструкцией, предполагающей наличие нескольких основных элементов. Именно эти детали создают водосток, по которому отводится вода с крыши.

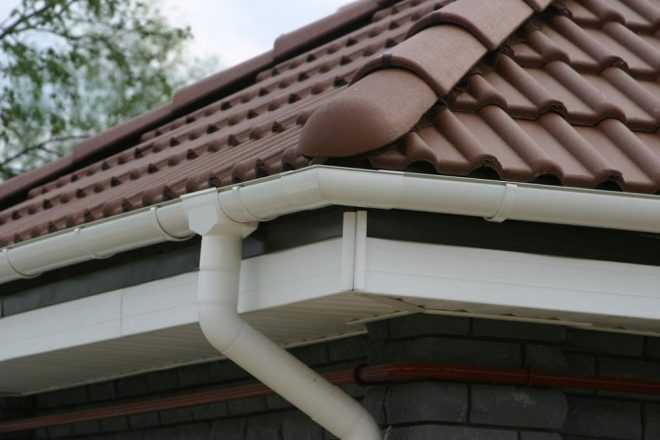

Стандартный водосток состоит из сливных желобов и труб, системы креплений к фасаду здания и различных аксессуаров

Каждый элемент выполняет определённую функцию, а в комплексе они предназначены для главного — отведения воды с крыши дома. Особенности предназначения элементов, составляющих водосток, выражены в следующем:

жёлоб служит для проведения воды к месту её слива в водосточную трубу;
водосборная воронка необходима для перенаправления водяного потока из жёлоба в трубу;
водосточная труба является конечной частью системы, из которой вода поступает в канализацию;
кронштейны и хомуты необходимы для фиксации компонентов водостока к стене дома;
наконечник трубы, муфта, заглушка, защитная сетка представляют собой дополнительные элементы.

Округлая форма желобов, воронки и труб позволяет быстро отводить необходимый объём воды с поверхности кровли. Благодаря этому снижается негативное воздействие влаги на несущие элементы и обеспечивается целостность конструкции.

Вывод

Воронка кровельная – это основной элемент водосточных систем плоских крыш. Ее назначение – сбор дождевой или талой воды и ее отведение в водостоки. Установка таких элементов очень актуальна для плоских кровель, с которых влага не может уходить самотеком. А избыток воды на поверхности может привести к разрушению покрытия, разгерметизации конструкции и протечкам.

Места установок водосточных воронок для плоской кровли должны определяться еще на этапе проектирования. При устройстве бетонного покрытия или монтажа теплоизоляции на крыше создаются небольшие уклоны таким образом, чтобы вода стекала и собиралась в определенных точках. В таких местах и производится монтаж воронок для плоской кровли и водосточных желобов. Уклоны создаются либо за счет толщины стяжки, либо за счет уменьшения слоя теплоизоляционного материала.

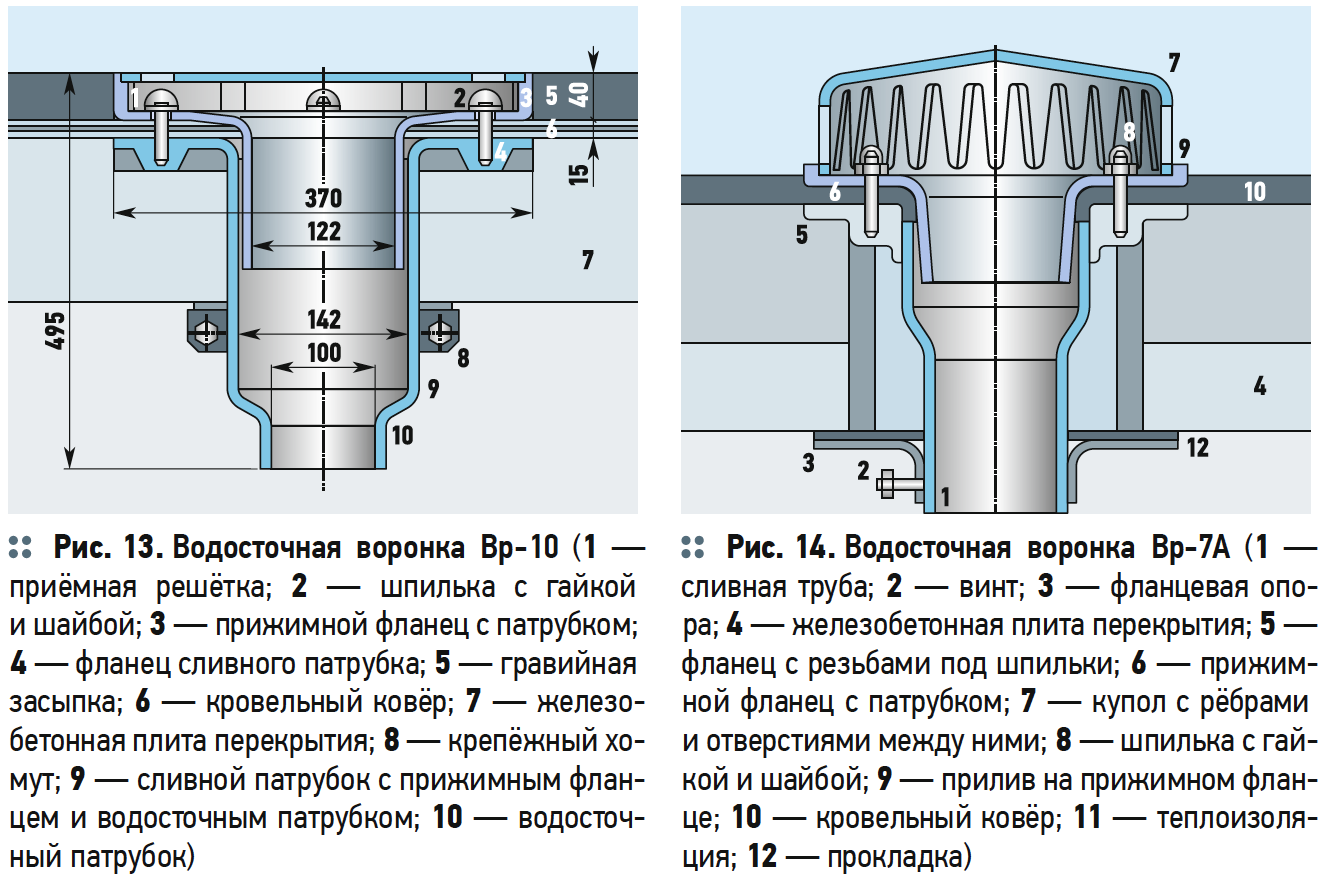

Кровельная воронка: особенности конструкции и разновидности

Стандартная воронка состоит из трех деталей:

верхняя часть – надставная конструкция, решетка и фланец;
средняя – удлинитель в виде трубы определенного диаметра;
нижняя – тело, где может быть размещен элемент для подогрева.

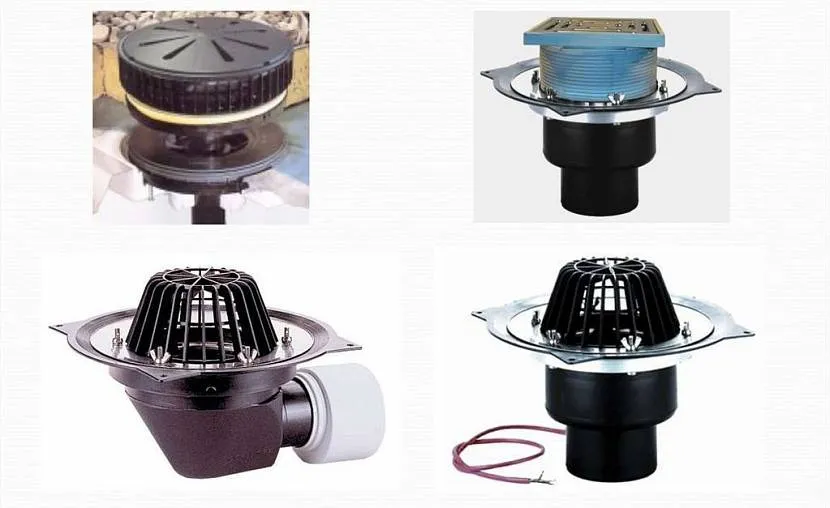

Водосточная воронка для плоской кровли может иметь горизонтальный или вертикальный выпуск – изделия отличаются расположением выпускного патрубка. Их тип подбирают в зависимости от того, под каким углом расположены водостоки. Воронки могут быть прямоугольной или круглой формы, изготавливаться из металла, полимерных материалов или их комбинаций. Изделия из металла обычно устанавливают на кровлях из листового металла, а пластиковые модели отлично подходят для мягких кровель.

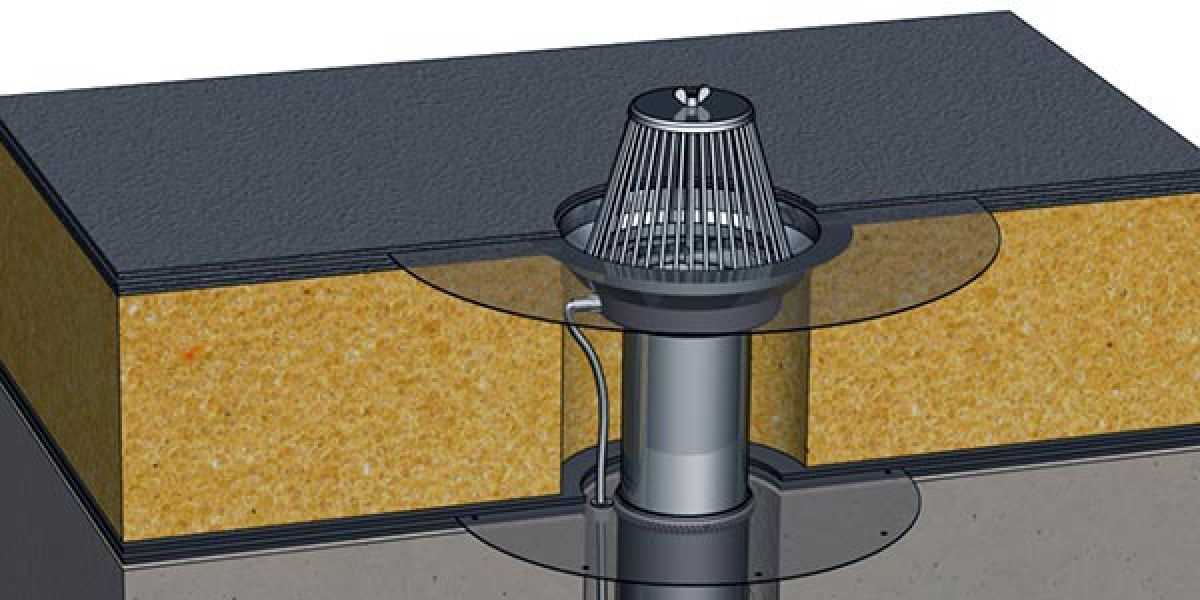

Сегодня можно купить воронки для плоской кровли с системами подогрева, но цена таких изделий будет выше, чем стандартных моделей. Подогрев исключает замерзание воды при минусовых температурах воздуха и обеспечивает нормальное функционирование водосточной системы. Количество воронок рассчитывается с учетом интенсивности осадков в определенной местности и площади крыши, а их тип зависит от вида кровельного материала.

Главный враг любой крыши – вода, разрушительное действие которой приводит к сокращению срока службы кровельного материала, протечкам. У двухскатных, вальмовых и даже односкатных видов крыш есть, что противопоставить талой и дождевой воде.
Это их скаты, благодаря уклону которых влага, не задерживаясь на крыше, соскальзывает вниз. Плоские кровли являются менее защищенными, на ровной поверхности скапливаются лужи, которые не успевают высыхать.

Застои воды методично разрушают гидроизоляционный слой, кроме того наносимая ветром пыль оседает в них, образуя болотистый субстрат. Семена растений, попавшие в эту «почву», прорастают и разрушают кровельный пирог корнями. Чтобы избежать продлить срок службы, оборудуют системой водостока, отводящей воду с ее поверхности в ливневую канализацию.
