Секреты кровельного мастера: как организовать водосток на плоской крыше

Как сделать водоотвод с крыши: современные решения ↑

Основным элементом внешней системы, таким образом, является кровельная воронка. Она направляет дождевую воду в водосточные трубы, которые могут быть проложены как снаружи, так и внутри здания, затем, в грунт, канализацию, в емкости для использования воды в хозяйственных нуждах.

Для беспрепятственного отведения воды воронку устанавливают в самой низкорасположенной точке крыши. При этом минимальный уклон в ее направлении должен составлять 3%. Сливная воронка по разным причинам может закупориваться, поэтому кроме основной дополнительно устанавливают еще минимум пару подобных устройств. Все их подсоединяют к одной сливной трубе. Обязательным является и устройство аварийного отлива, на случай если основной не справляется с чрезмерным количеством воды.

https://youtube.com/watch?v=RWaqTl0hAqo%3F

Водоотвод с плоских крыш в зависимости от их конструкции оснащают различным типом воронок. Например:

• крыши-терассы – моделями с плоской «крышкой», кстати, по ним можно ходить;
• зеленая кровля – моделями со специальной сеткой, предохраняющих от попадания листьев, травы и грязи, а также небольших животных;
• для утепленных и неутепленных крыш.

Дождевую воду сегодня отводят двумя способами: сифонно-вакуумным и гравитационным.

Гравитационная система

Это достаточно простая в эксплуатации конструкция.

На заметку Ее востребованность связана также с тем, что даже при некоторых монтажных ошибках система продолжает корректно работать.

В основе ее работы лежит следующий принцип: попавшая в воронку вода отводится дальше по сливным трубам, наклоненным в сторону, запланированную для отвода воды. Гравитационная система пропускает воду «вперемешку» с воздухом, поэтому сточные трубы имеют довольно большой диаметр. Это еще связано с тем, что при небольших осадках из-за маленькой скорости отводящейся воды в них может оказаться грязь. По всей длине диаметр труб не должен изменяться. Лучшим вариантом считается пластиковый вариант, имеющий округлую форму. Сток проводят по нежилым помещениям и отводят воду либо за пределы здания, либо в дренажную систему.

Сифонно-вакуумная система

Она аналогично сифону всасывает воду. Воронка сливная оснащена устройством, которое исключает попадание воздуха в систему. Возникающий вакуумный эффект обеспечивает принудительное всасывание воды. Несомненными преимуществами сифонно-вакуумной системы являются:

• большая производительность воронок,
• меньший диаметр сливных труб;
• их меньшее количество;
• эффективная проходимость;
• возможность установки водоотводных каналов без уклона.

Однако, из-за сложности проектирования и монтажа в частном строительстве они не очень популярны.

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

• Максимальный уровень осадков в месте размещения объекта строительства.
• Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия

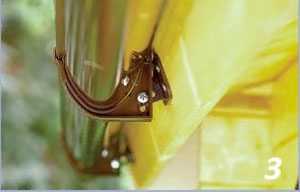

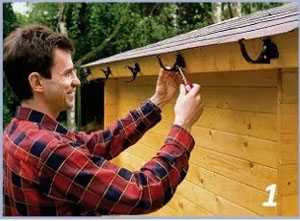

	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания

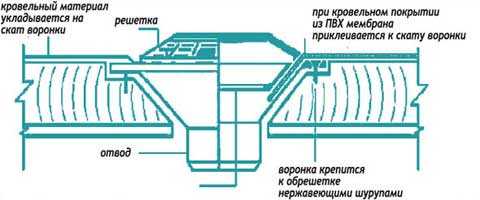

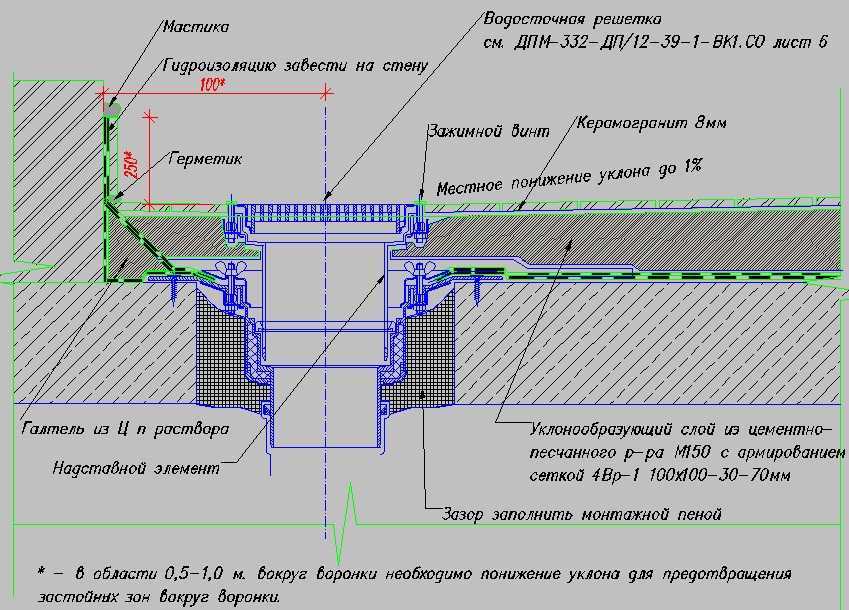

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия

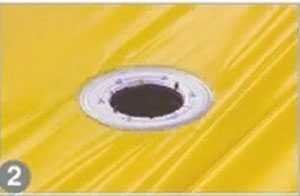

	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.
	Монтируется разделительный слой и надставной элемент воронки.
	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Особенности выбора

Преимущественно воронки изготавливаются из:

• пластика — прочных полимеров, отличающихся устойчивостью к механическим нагрузкам и воздействиям внешней среды. Подходят, главным образом, для редко эксплуатируемых кровель;
• нержавеющей стали – отличаются высокой прочностью, потому отлично работают на крышах с высоким уровнем проходимости;
• композитных материалов (металл и пластмасса) — корпус из полимера, защитная решетка – из чугуна или стали. Подходят для крыш со средним уровнем проходимости и умеренными нагрузками.

Выбирают водоприемники в соответствии с материалами покрытия крыши. К примеру, если они металлопрофильные или фальцевые, то подойдут водоприемники стальные, при битумных или полимерных покрытиях – из пластика.

Преимущественно профессионалы устанавливают чугунные колпаковые воронки, поскольку они не только выполняют

свое прямое предназначение, но еще и предохраняют систему от засорения.

Наружная система

Классическая схема водоотведения частного дома – наружная. Её легко рассчитать и смонтировать даже не имея навыков в строительстве.

Как было сказано ранее, для расчета потребуется измерить периметр крыши и расстояние от земли до карниза. Для подсчета точного количества деталей конструкции, необходимо понимать из чего она состоит и правила монтажа системы.

Для удобства проведения расчетов, удобнее всего схематично изобразить крышу дома и расположение всех элементов водостока на листке бумаги. Обозначить все известные размеры будущей конструкции.

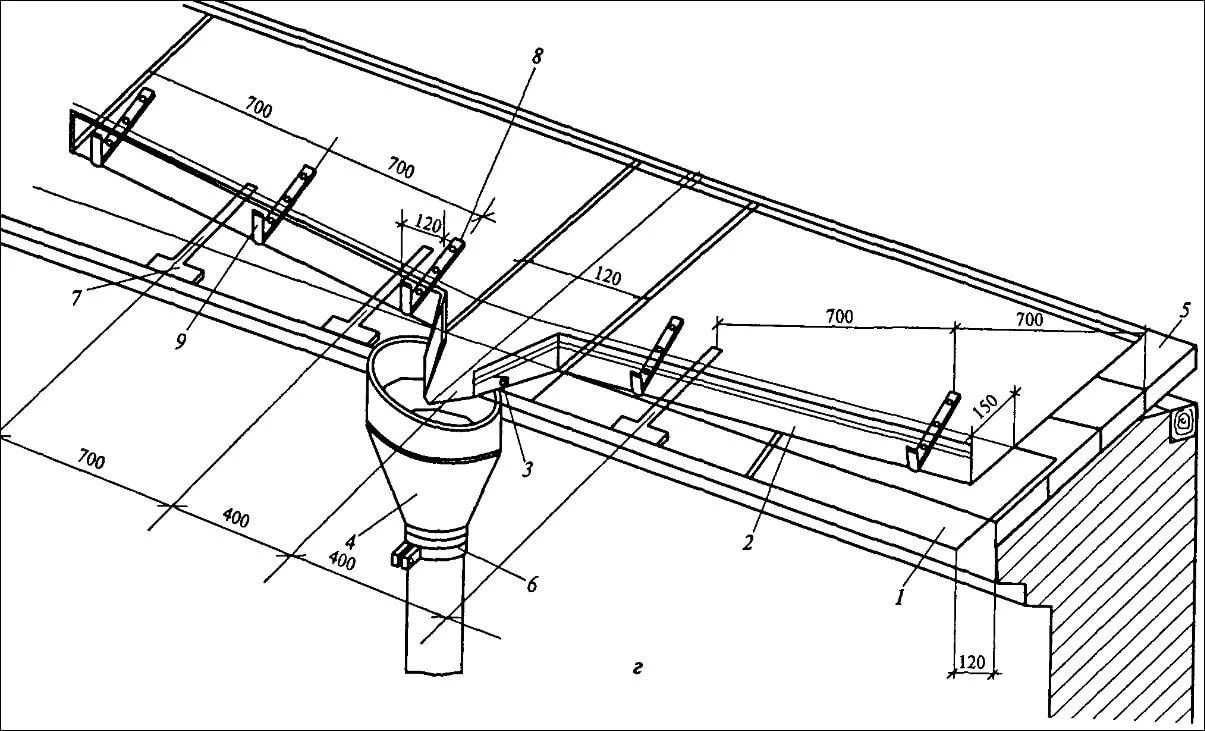

Из чего состоит наружный водосток

Основные элементы конструкции — сливные трубы и приемные желоба. Также используются угловые элементы, отводные, соединительные и крепежные.

Для систем, в которых сливы устанавливаются по центру ската, функцию соединительных элементов могут выполнять отводные. Внешний вид деталей конструкции в зависимости от производителя системы может отличаться, но принцип у всех один:

• соединительные – применяются для соединения деталей желоба;
• угловые – могут быть наружными или внутренними, либо совмещёнными с отводными;
• отводные детали предназначены для соединения желобов с приемными элементами;
• заглушки устанавливаются по тупиковым краям желобов;
• крепежные элементы желоба, металлические пластины которые монтируются на обрешетку;
• крепеж для сливных труб;
• слив — устанавливается на конце трубы отвода, необходим для регулировки направления сточных вод при открытой дренажной системе;
• муфта и колено сливной трубы, предназначены для соединения и изменения направления.

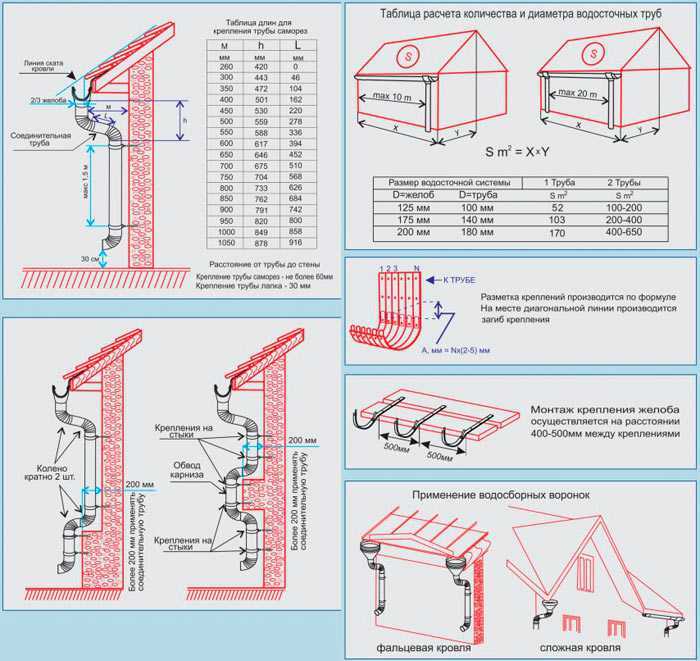

Для того что бы правильно рассчитать необходимое количество дополнительных элементов конструкции, необходимо знать принцип сборки.

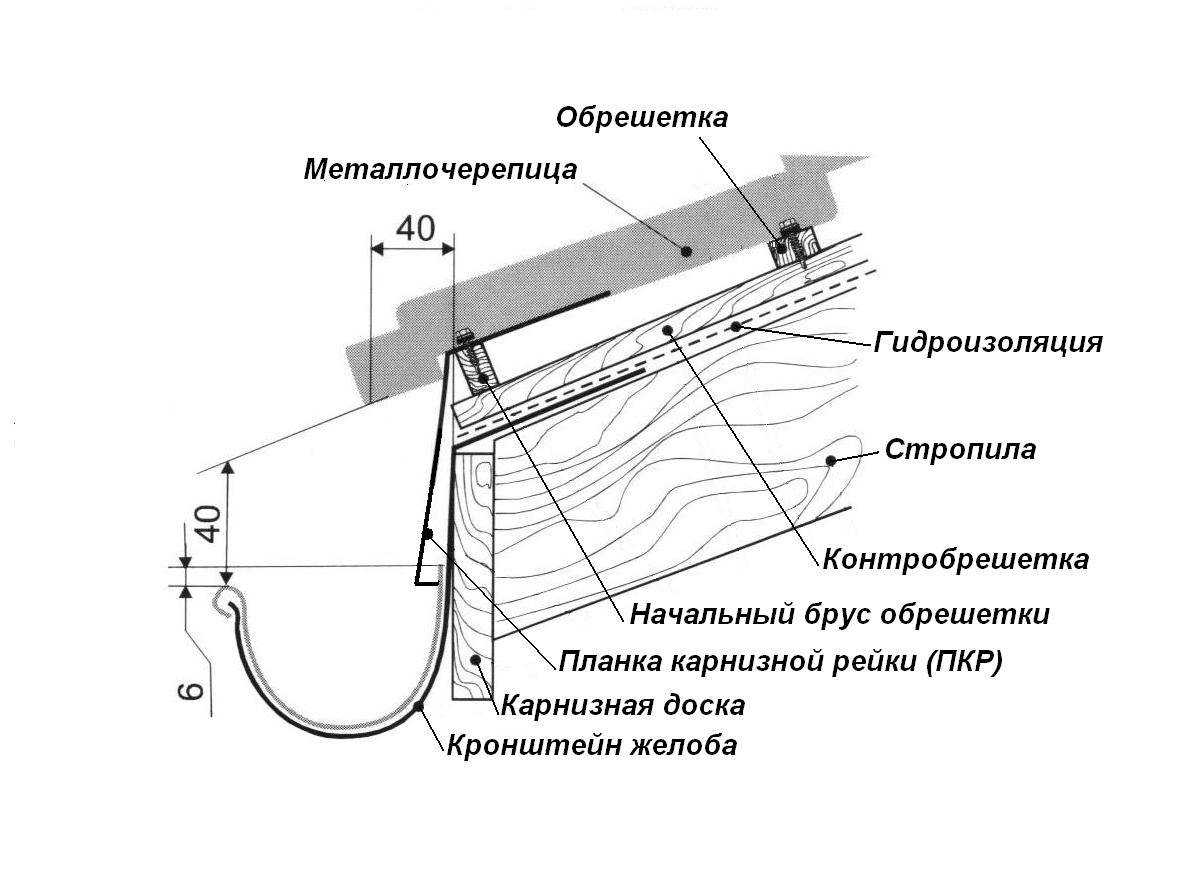

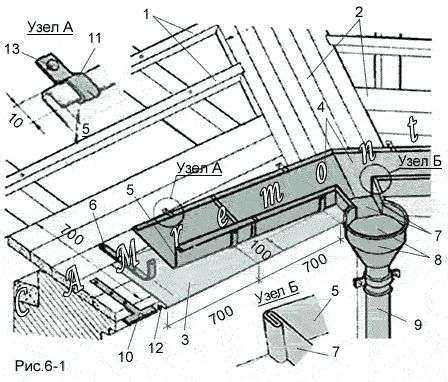

Правила монтажа конструкции к крыше и стенам дома для конкретной модели производителя водостока. Эту информацию можно найти на сайте производителя.

Пример расчета

Например, необходимо рассчитать ПВХ водосток от компании Альта Профиль. Крепления такой системы пластиковые, согласно рекомендации, должны устанавливаться на расстоянии не более 60 см.

Для расчета необходимого количества креплений, достаточно разделить общий периметр крыши в метрах на 0,6. Также потребуется посчитать количество хомутов для крепления отводных труб.

Они должны устанавливаться с шагом 180 см, значит, для правильного расчета необходимо разделить высоту дома в метрах на 0,18 и умножить на количество сливных труб которые планируется устанавливать.

Соединительные муфты и колена водостока рассчитывается в зависимости от количества поворотов и длины сливных труб. Чем выше и сложнее контур дома, тем больше потребуется соединительных элементов сливной трубы.

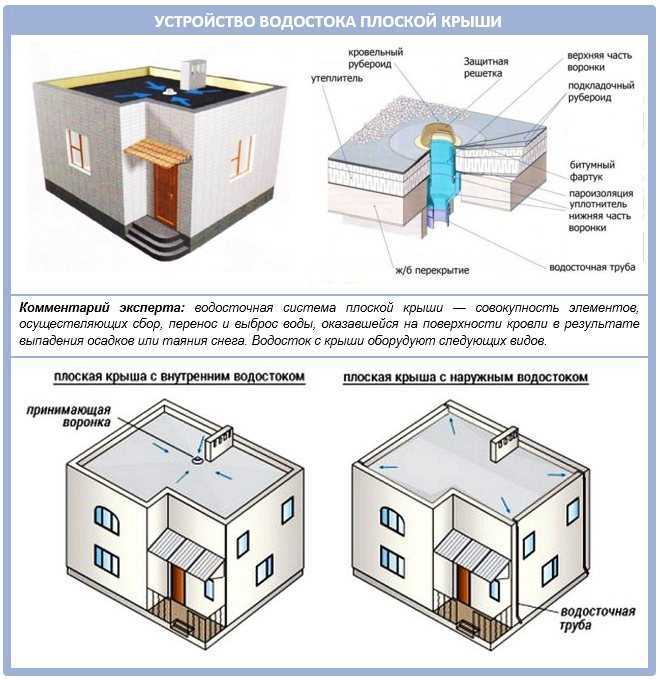

Как организовать водосток на плоской крыше: устройство системы

Водосточные системы могут различаться не только по материалам изготовления, но и по принципу обустройства. Они бывают наружными и внутренними. Наружные конструкции отлично справляются с крышами, выполненными из единого кровельного материала: профнастила или шифера и листовой стали.

Если поверхность крыши залита мастикой или застелена рулонным материалом, лучший выбор – внутреннее водоотведение

В этом случае каналы для стоков находятся не снаружи, а внутри строения, а вывод влаги осуществляется через канализацию.

Если исходить из техники монтажа, то все внешние системы требуют намного меньше усилий и специальных навыков, но вот в эксплуатации гораздо надёжнее именно внутренние системы.

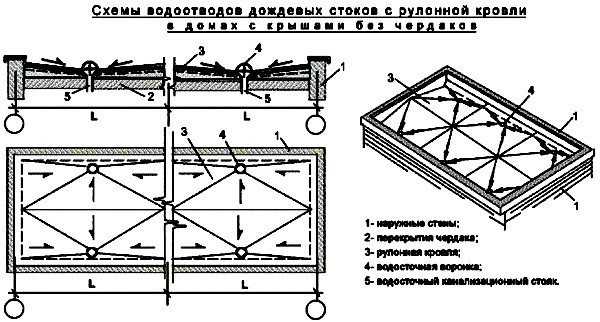

Какой должна быть кровля для неорганизованного водостока

Теоретически, крыша может вовсе не иметь никакой системы стоков, такая система называется неорганизованной. Главное в ней – наличие наклона ската. Именно за счёт наклона вода самопроизвольно стекает с поверхности. С одной стороны, не нужно каких-либо дополнительных затрат на детали конструкции водостока и её монтаж. Но с другой, отсутствие продуманного стока в резервуары или канализацию приводит к подмыванию и разрушению фундамента, а также возможным повреждениям фасада здания. Выбор в пользу неорганизованного водостока обоснован только при условии, что в регионе редкие и необильные осадки, а само здание не имеет больше 5 этажей и его фасад не украшен балконами и декоративными элементами.

Главное требование для неорганизованного водостока – широкий козырек крыши, не меньше 60 сантиметров

Организованные водостоки: принцип работы

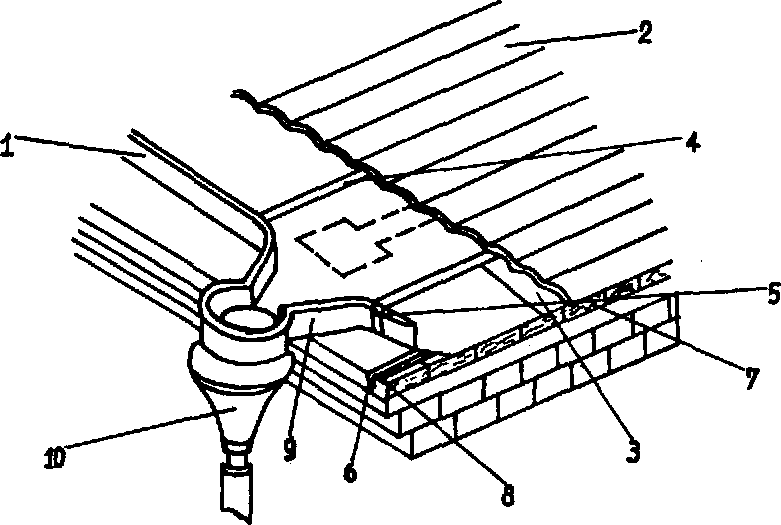

Организованные водостоки, наружные и внутренние, это система желобов и труб, задача которых – отводить воду в нужном направлении. Принцип работы организованного водостока примитивен: вода собирается по кровле, попадает в желоба и затем из желобов стекает по трубам в канализацию или дренажную систему. Благодаря этому принципу влага не подмывает фундамент и не брызгает на стены.

Если система наружная, то её стараются органично вписать в оформление фасада. С современными качественными материалами это вполне реально

Есть два основных варианта организованного водостока: внешний гравитационный и внутренний, имеющий также гравитационную или вакуумно-сифонную конструкцию.

Устройство внешней гравитационной системы

Эта конструкция – лидер среди себе подобных. Она настолько проста в монтаже, что даже при каких-то недочётах всё равно будет функционировать. Принцип её действия прост: вода стекает в желоба, которые находятся под наклоном в сторону отводящих труб. Затем из желобов влага сливается по трубам в приёмник. Наиболее эффективны в этом плане округлые трубы и желоба из ПВХ.

Важно только проследить, чтобы диаметр труб был достаточным для слива воды со всех направленных желобов

Устройство внутренней сифонно-вакуумной и гравитационной системы

Сифонно-вакуумная система с внутренним водостоком считается более прогрессивной. Принцип её работы лежит в засасывании влаги с поверхности крыши без попадания воздуха. Таким образом возникает вакуумный эффект, который позволяет использовать меньшее количество отводящих труб с небольшим диаметром.

Производительность такой конструкции выше, чем обычной, но её обустройство требует инженерного проектирования

Особенности внутреннего водостока

Поскольку плоская кровля не имеет наклона для естественного стока атмосферных осадков, к конструкции водоотвода предъявляются особые требования. В принципе организовать внутренний водосток плоской кровли с точки зрения трудозатрат намного сложнее, чем внешний, который мало в чём отличается от водостока традиционных скатных крыш. Но при этом внутренний водосток обладает рядом неоспоримых преимуществ перед внешним, а сам принцип сбора воды слегка напоминает тот, что используется в ванной – она стекает в том направлении, где сопротивление току жидкости наименьшее, то есть в сторону воронки. Затем вода стекает в канализационную трубу и стекает в стандартный канализационный сток. Нетиповая схема предполагает сбор воды в резервуар для её дальнейшего применения (в технических целях).

Рассмотрим основные достоинства плоской крыши с внутренним водостоком:

• отсутствие эффекта промерзания сточных вод, поскольку трубы спрятаны внутри здания;
• высокая эстетичность таких систем обусловлена отсутствием труб и прочих элементов водоотвода, имеющихся на кровле и фасаде здания;
• эффективность водоотвода у внутреннего водостока выше, чем у внешнего.

Выбор водосливной воронки

Воронки для обустройства внутреннего водостока изготавливаются из полимеров, металла или комбинации материалов

Выбирая изделие важно учитывать тип материала, который использован в качестве кровельного настила на крыше. Металлические воронки применяются для установки на крышах, крытых листовым металлом. Полимерные изделия подходят для монтажа на мягкой кровле

Полимерные изделия подходят для монтажа на мягкой кровле.

Воронка для плоской крыши может иметь круглую или прямоугольную форму, горизонтальный или вертикальный выпуск. Выбор зависит от места установки и особенностей кровли. Изделия различаются по конструкции, но в любом случае предусмотрена возможность жестко прикрепить воронку к основанию крыши и обеспечить надежную гидроизоляцию узла крепления.

Воронки с металлическим фланцем фиксируются прижимным способом при помощи крепежных элементов из нержавеющей стали. Воронки с полимерным фланцем, снабженным уплотнительной манжетой, крепятся клеевым способом.

Водосточная система в обязательном порядке должна быть защищена от засорения. Чтобы предотвратить попадание в водосток крупного мусора, воронки снабжаются защитными крышками или сетками. Изделия с плоскими крышками с прорезями используются на эксплуатируемых кровлях. Крышки способны выдерживать вес человека. Если предполагается создать «зеленую» кровлю, лучше всего использовать воронки с фильтром для листьев в виде сетчатого колпака .

Материал для элементов водостока

Промышленные водостоки, представленные в розничной сети, – это достаточно разноплановые конструкции, которые могут различаться используемыми материалами, формой и размерами желобов и т. д.

Самым экономичным вариантом внутренних водостоков являются системы, трубы которых изготовлены из оцинкованной стали. Они, кстати, проще всего изготавливаются самостоятельно. Обычно оцинкованный водосток применяют в многоэтажном строительстве, но и в частных постройках такие трубы тоже используются.

В последнее время все более распространёнными становятся пластиковые трубы, которые ещё дешевле, но имеют ряд специфических требований к состыковке с другими элементами системы внутреннего водоотвода. Медные трубы встречаются редко – это дорогостоящий вариант, хотя и самый надёжный и долговечный.

Чтобы элементы такой системы гармонировали с кровлей и интерьером здания, их окрашивают в подходящий цвет. Становится также популярным покрытие их слоем полимера.

При выборе материала стоит учитывать и тип кровельного покрытия: шифер хорошо сочетается с металлом, а гибкая черепица – с трубами и элементами, изготовленными из ПВХ.

Видео описание

Воронки внутреннего водостока плоских кровель: Системы водостока, который располагается снаружи, могут быть:

• Неорганизованными . Такой вариант подходит для засушливых территорий. Вода отводится по свесам на карнизах.
• Организованными . В этом случае осадки собираются в наружную воронку с направляющими бортиками. Также вода может отходить в желоб, из которого осуществляется отвод жидкости в ливневую канализацию или прямо в грунт.

В некоторых случаях, в систему водостока устанавливают фильтрующее оборудование, что позволяет получать из него техническую воду, которую можно использовать, например, для работы унитазов.

Особенности конструкции

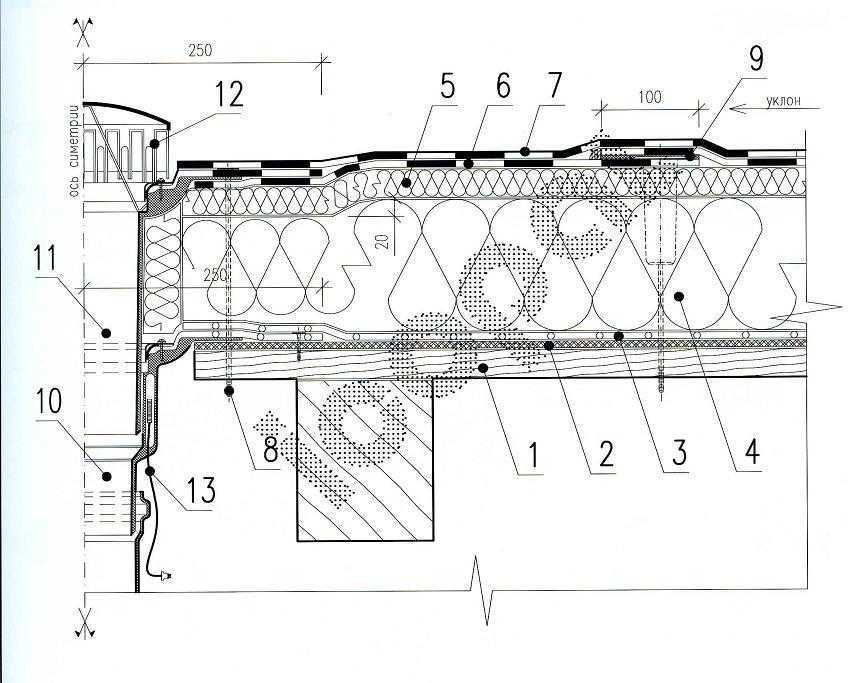

Плоская крыша с внутренним водостоком должна быть условно поделена на сектора. Так, один водосток должен обслуживать площадь 150-200 м2. При монтаже кровли к водоприемникам должен быть сделан уклон 1-2 см/м. Этот необходимый уклон делается с помощью слоя бетонной смеси, которую заливают поверх плиты перекрытия верхнего этажа. На застывшую под необходимым уклоном бетонную смесь, следует устелить два слоя гидроизоляционного материала. На гидроизоляционный материал укладывают теплоизоляцию – экструдированный пенополистирол толщиной свыше 15 см. Верхний слой кровли может быть выполнен из наплавляемого гидроизоляционного материала с гравийной посыпкой, бетонных или террациевых плит. Видеть подробную схему расположения слоев материала при монтаже плоской кровли можно ниже на фото.

Внутренний водосток представляет собой достаточно сложную инженерную систему, которая состоит из трех основных элементов:

• воронка, расположенная на крыше и желоб для передачи стоков в водосточную магистраль;
• стояк, по которому вода с крыши стекает в водосборный коллектор;
• непосредственно сам коллектор, расположенный под землей и система труб, выводящих стоки в центральную (ливневую) канализацию.

В строительных нормативах рекомендовано для создания внутреннего водостока использовать трубы диаметром 100, 140 либо 180 см. Выбор того или иного размера должен осуществляться из расчета 1-1,5 см2 площади в поперечном разрезе трубы на 1 м2 площади кровли, которую будет обслуживать водосток. При этом длина звеньев трубы может быть равна 700 или 1380 см.

На стадии проектирования внутреннего водостока необходимо предусмотреть размещение его элементов, по всей высоте в пределах отапливаемой зоны. Это позволит системе бесперебойно, эффективно работать в зимний период. Стоит заметить, что рационально размещать водосток в наружных стенах, что позволяет сократить расходы на сложную систему канализационных труб под домом и упростит монтаж.

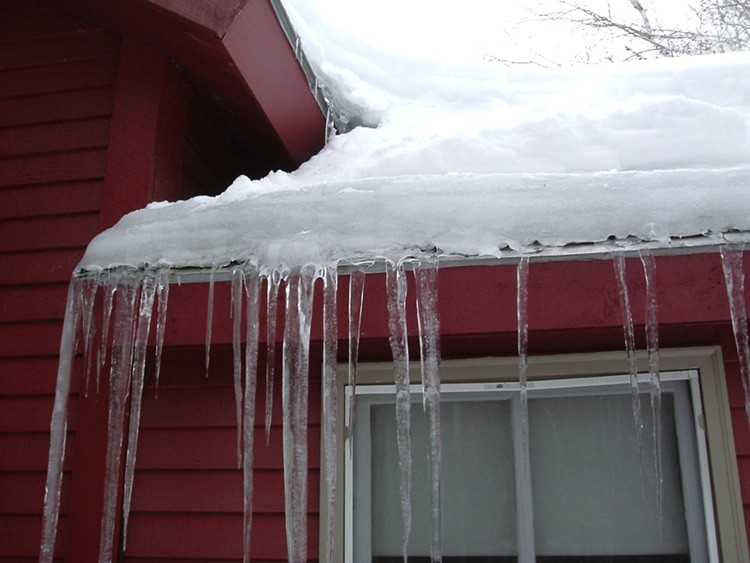

Важно! В регионах, для которых характерна суровая зима с очень низкими температурами и сильными снежными заносами, рекомендовано предусмотреть частичный либо полный обогрев  плоской кровли

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Расчет системы

Чтобы справиться с потоком воды, система водостока должна иметь определенные размеры и формы. Они напрямую зависят от количества осадков в регионе, размеров строения и других факторов.

За основу расчетов берется водосборная площадь – именно от нее, в первую очередь, и будут зависеть параметры желоба и труб. Например, для небольших дачных домиков (площадь сбора воды – менее 30 м2) достаточно приобретать сливную трубу диаметром 50-75 мм, а желоб – сечением около 70-115 мм. Для скромных коттеджей (площадь сбора не превышает 50 м2) подойдет труба с диаметром от 75 до 100 мм и желоб сечением 115-130 мм. А вот для строений, имеющих большие крыши (площадь сбора – около 125 м2), придется приобрести сливные трубы диаметром не менее 90-160 мм и желоба с сечением 140-200 мм.

Как рассчитать водосточную систему

Эффективную площадь отвода жидкости можно рассчитать по формуле S=(В+1/2Н)хL, где В – это длина горизонтальной проекции края ската кровли, L – длина кровли, а Н – ее высота. Все величины используются в метрах.

При расчетах сечения трубы должны учитываться и углы наклона водостока, ведь если они будут недостаточными, то желоб быстро наполнится водой, которая попросту не будет успевать стекать по нему. А при большом угле наклона воронка водосточной системы будет захлебываться. На 1 погонный метр желоба уклон должен составлять примерно 2-5 мм.

Выбор схемы для установки пластиковых водостоков

Сечение воронки тоже определить просто. Достаточно прикинуть, чтобы на 1 м2 крыши в горизонтальной проекции приходилось около 1,5 см2 площади сечения этого элемента

Также важно помнить, что одна воронка способна собрать воду примерно с 10 м желоба. Для упрощения проведения расчетов можно использовать онлайн-калькуляторы

Расчет водостока для крыши

Количество внутренних и внешних углов посчитать просто – здесь учитывается лишь конфигурация строения

А количество кронштейнов вычисляется в зависимости от общей длины желобов, при этом важно помнить, что шаг их установки составляет 50-60 см для систем из металла и всего 30-40 – для пластиковых конструкций при условии уклона желоба до 1 см на каждые 3-4 м. Там, где устанавливается воронка, крепежные элементы должны быть закреплены на расстоянии не менее 15 см от нее

Это же касается и мест соединения желобов, углов и заглушек.
