Виды свесов двухскатной крыши и их обустройство

Материалы ↑

Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

• Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

• Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации. Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками. Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам. Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

• Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:

• планки не должны иметь малую толщину; уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

• Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.

• При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы. Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки. Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля. При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

• ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

• Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео

https://youtube.com/watch?v=xa-WW4C1EfQ

Установка карнизов

Любая кровля требует установки и отделки карниза той или иной конструкции, так как он не только украшает, но и защищает стены дома от атмосферных осадков. Карнизы образуют нависающие над стенами дома свесы кровли. Их минимальная ширина должна составлять 50-70 см. Низ карниза подшивается доской. Обшивка карниза должна плотно присоединяться к стене дома без щелей, исключая сквозняки и выстуживание пространства. От тщательности заделки карниза зависит как срок службы кровли, так и температура в доме.

Отделка карниза должна осуществляться, если предусмотрено утепление стен. Если не соблюсти последовательность, то стена начнет мокнуть и нарушится термоизоляция карниза.

Установка подшивки из профнастила

Кровельные свесы подшивают профнастилом следующим способом. Материал прикручивается к каркасу по линии карниза (параллельно стене) при помощи шурупов.

В точках стыка профнастила и стены устанавливается лобовая планка и внутренний уголок. Планку прикручивают к лобовой доске, а внутренний уголок – к профнастилу.

Закрепление наружного уголка производится по внешним стыкам материала. Профнастил по фронтону устанавливается вдоль стен, по внешней кромке свеса.

Затем закрепляются торцевая планка и уголки. Для удобства проведения монтажа и обеспечения вентиляции ширина листа профнастила должна быть на 2 см меньше ширины свеса.

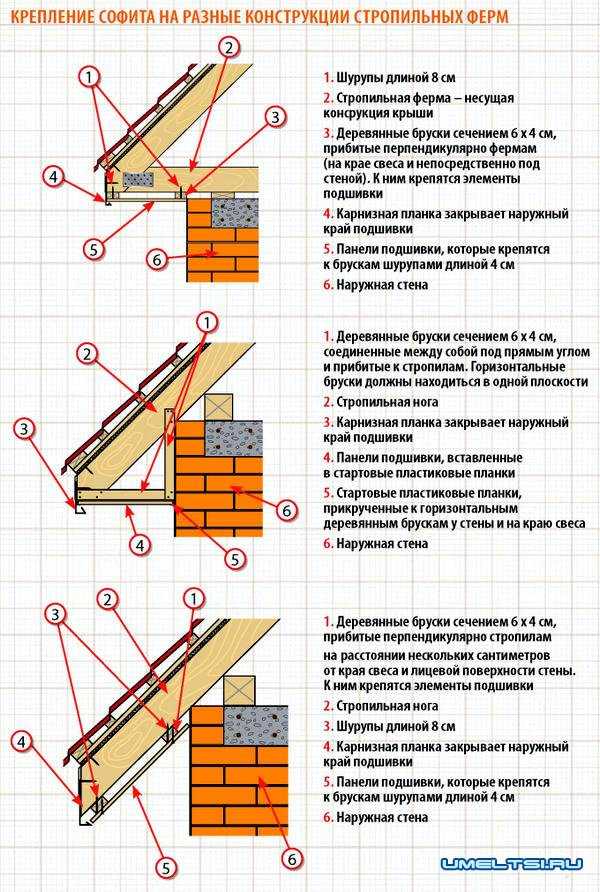

Чтобы установить софит к основе, используется J-образная планка. Она закрепляется вдоль карниза и стены при помощи шурупов.

Между планками располагаются листы софита. Они нарезаются по длине, которая равна расстоянию между планками в форме буквы J минус 6 мм (предназначено для термического расширения).

В таком случае при размере свеса более 900 мм следует вычитать по 6 мм с двух сторон. Лобовая доска должна быть закрыта лобовой планкой.

Зачем подшивать свесы

С фронтонным все понятно: во-первых, незакрытый свес такой конфигурации опасен попаданием воды в кровлю; во-вторых, он хорошо просматривается, поэтому желательно оформить его аккуратно и в общем стиле постройки. Что касается карнизного свеса, то теоретически подшивать его необязательно, и строительные нормы на этом не настаивают. Однако на практике делать это необходимо хотя бы для защиты от разной живности: птицы, насекомые и даже мелкие животные очень любят гнездиться в таких укромных уголках, оставляя там продукты жизнедеятельности и нарушая целостность кровельного пирога. К тому же продуваемость незащищенного карнизного свеса может обернуться ущербом: при очень сильном ветре потоки воздуха в подкровельном пространстве могут быть достаточно мощными, чтобы повредить кровлю.

Фронтонный свес

Как подшить свесы крыши своими руками

Свесом крыши называется продолжение стропильной системы на определённое расстояние за пределы стен строения. В отдельных случаях для удлинения этого элемента применяются кобылки — доски, являющиеся продолжением стропильных ног.

Свес имеет чисто практическое назначение — защиту стен от воздействия внешних факторов — дождя, града и снега.

Но, кроме функционального назначения, свес может выполнять и чисто эстетические задачи, являясь украшением строения.

Подшивка свеса производится снизу различными материалами, формируя конструкцию, опоясывающую дом со всех сторон. Для этого используются различные материалы:

1. Лист металлический оцинкованный.
2. Лист металлический окрашенный или с пластиковым защитным покрытием.
3. Доска — вагонка шпунтованная.
4. Сайдинг виниловый.
5. Софиты — специальные изделия для формирования свеса и обеспечения работы системы естественной вентиляции.

Различают два вида свесов:

• скатный свес является продолжением ската кровли;

Скатный свес образуется за счёт продолжения кровельной конструкции за габариты дома для защиты от осадков

Фронтонный свес формируется выступами кровельного покрытия и обрешётки на торцах здания. В некоторых видах кровли его может не быть

Отделка кромок свесов

Основополагающим документом для проектирования безопасных зданий и сооружений является Федеральный закон от 30.11.2009 «Технический регламент о безопасности зданий и сооружений». На его основе разработаны различные документы по созданию свесов, в том числе СНиП II-26–76 «Кровли». Требования документа оговаривают правила устройства свесов различных конструкций и применяемые для этого материалы.

Этот свод правил и требований постоянно дорабатывается и изменяется в связи с появлением на рынке различных кровельных материалов.

Оптимальный размер свесов

Как уже упоминалось, назначение свесов состоит в защите стен. Поэтому чем он шире, тем лучше исполняет свою функцию. Но имеются и ограничивающие параметры — широкий свес подвергается повышенным ветровым нагрузкам, которые могут со временем расшатать его, приводя к образованию протечек в кровле.

Поэтому ширина этого элемента редко устраивается более одного метра. Для зданий в один или два этажа нормативами предусмотрена величина свеса 60 сантиметров, а для нормального устройства водосливной системы она должна быть не менее 40 сантиметров.

Кровельные свесы могут выполняться в едином стиле с другими архитектурными элементами здания, например, с козырьком над входом

Оптимальные размеры

Типичные размеры свеса кровли

По нормативам ГОСТ и СНиП свес крыши от стены имеет вполне определенные размеры. Зависит это от характера материала, использованного для кровли:

• если используется асбестоцементный шифер, длина карниза составляет не менее 25 см;

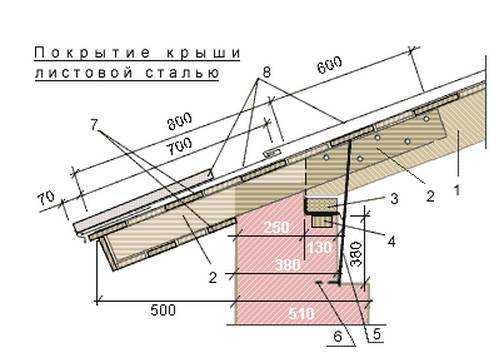

• величина конструкции из оцинкованной стали, в том числе и профлиста – 12 см;
• если настилают гибкую черепицу, допускается минимальный размер – 5–7 см.

Помимо требований СНиП и ГОСТ учитывают особенности здания и конструкцию свеса. Если предполагается освещение фронтона, светильники обычно монтируют именно в карниз. Это означает, что его длина должна быть достаточной, чтобы разметить довольно массивные корпуса осветительных приборов.

Учитывается также размещение окон и балконов. Нередко карниз выступает частью затенения проемов и в этом случае длина его увеличивается.

Инструменты и материалы

Особенно необходимо устройство подшивки карниза на скатных крышах всех конструкций без исключений. Жизненно важна правильная подшивка свесов крыши для тех строений, где на чердачном помещении оборудована мансарда, а также для утепленных крыш. Ведь устройство достойной вентиляции утеплительного материала будет залогом того, что он не промокнет и не потеряет тем самым своих эксплуатационных качеств.

Но и для «холодных» кровель вентиляция играет существенную роль: влажность в подкровельном пространстве в зимнее время года напрямую зависит от равности температур внутри кровли и на улице. А это возможно, только если будет правильно выполнено устройство вентиляции карниза кровли.

Сразу необходимо учесть, что устройство вентилируемых карнизов нужно сделать со стороны боковых свесов кровли. Понятно, что у вальмовой (где все без исключения скаты имеют уклон) крыши обшивка выполняется для всех карнизов, у односкатных и двухскатных кровель фронтоны зашиваются «наглухо».

Кровельная вентиляция.

Любая обшивка карниза скатной кровли тем или другим образом основана на использовании стропил. Состав и порядок работ будут зависеть от выбранного материала для отделки карниза и способа его крепления.

Устройство карнизного свеса кровли своими силами – вполне выполнимая задача, но для этого нужно соблюсти некоторые условия:

•  иметь полное представление о технологии работ;
•  обладать некоторыми техническими навыками;
•  запастись необходимым инвентарем и инструментом;
•  строго соблюдать технику безопасности.
•  зависимости от выбранного материала, для обшивки карниза вам могут понадобиться следующие инструменты:
•  стремянка или строительные леса;
•  пила;
•  дрель;
•  шуруповерт;
•  молоток;
•  измерительный инструмент.

Отделка карнизов кровли своими руками может быть с применением следующих материалов:

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

• Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
• Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Методы подшивки

Функции карнизов

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.

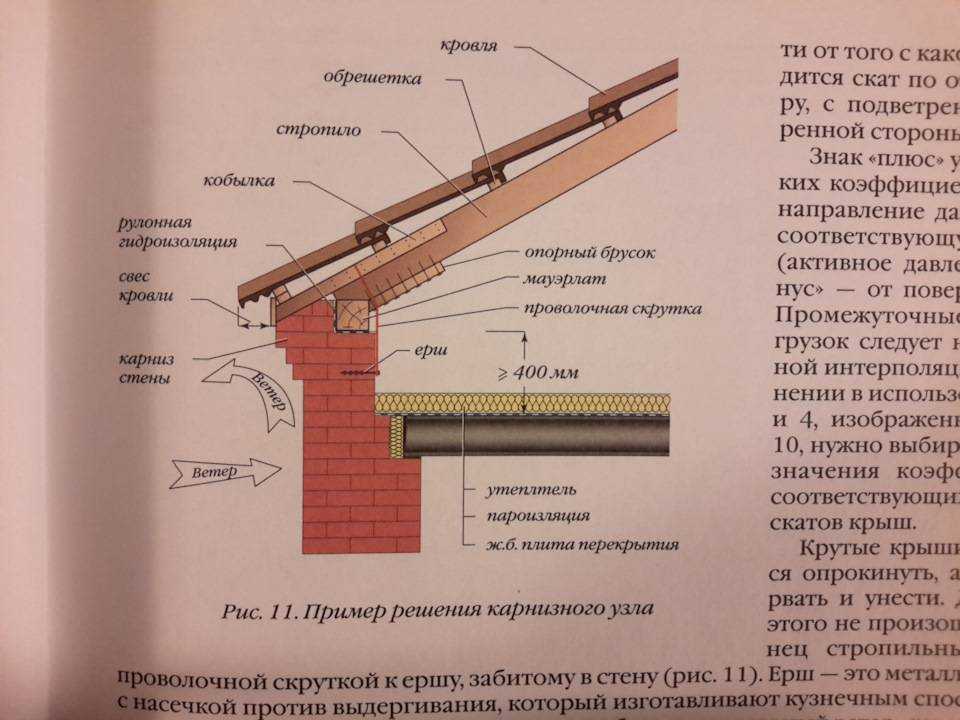

2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Кобылки

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

• кровельный материал – 3,5 кг;
• гидроизоляция – 5 кг;
• утеплитель – 10 кг;
• обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Что такое карнизный свес?

Задачей карнизного свеса является организованный сбор дождевой или талой воды, а также безопасный сход снега в зимнее время. Именно по нему прокладывают горизонтальную часть системы кровельного водостока, обеспечивающую сбор и отведение влаги с кровельного полотна.

Как сделать фронтонный свес? Подробнее в отдельном материале.

Если крыша не оборудована водосточной системой, вода просто стекает вниз и капает с карниза, не попадая на плоскость стен. Это важный момент, так как увлажнение для большинства стеновых материалов является весьма опасным явлением. Кроме этого, при сходе снега и наледи возможны повреждения окон или обшивки стен, чего не бывает при наличии карнизного свеса.

Нормы, ГОСТ и СНиП

По конструкции никаких принципиальных требований нет, хотя функционал карниза довольно важен, и ошибки при строительстве могут повлиять на него отрицательным образом.

Карниз должен обеспечить решение нескольких задач:

• организация безопасного стока дождевой воды, схода снеговых масс
• вентиляция подкровельного пространства (поступление свежего воздуха происходит с нижней части скатов)
• защита подкровельного пространства от птиц, грызунов и насекомых

Кроме этого, необходимо выполнить монтаж всех элементов так, чтобы исключалась опасность срыва кровельного полотна при сильном порыве ветра. Все эти задачи определяются разными нормативами, но общих правил не существует. Есть постройки, полностью лишенные карнизов (например, барнхаусы), которые нисколько не противоречат действующим стандартам и нормам.

Устройство

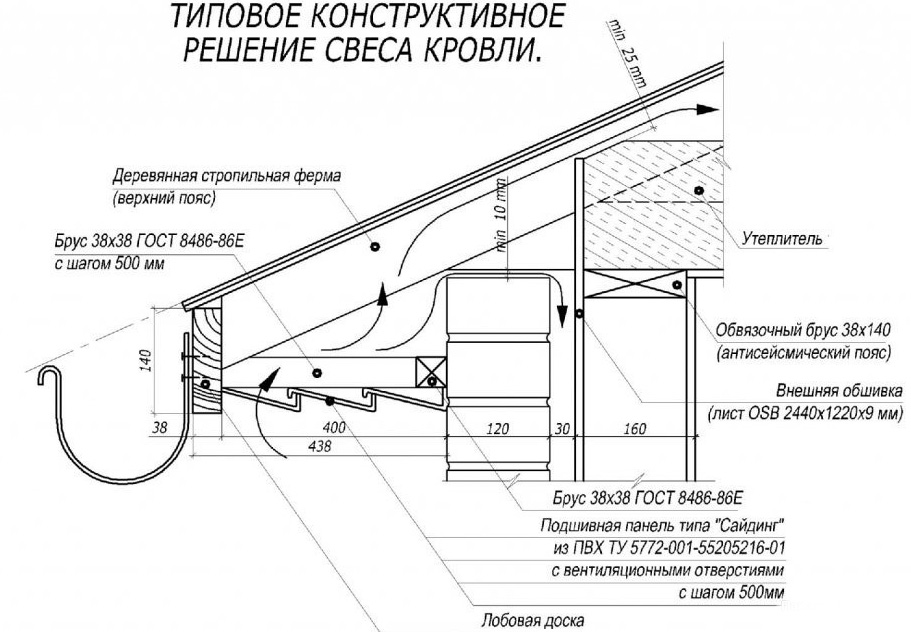

Конструкция карнизного свеса представляет собой продолжение кровельного полотна, уложенное на опоры в виде удлиненных стропильных ног. Как правило, их надставляют дополнительными брусками или досками, имеющими ту же ширину, что и стропила. Нижняя часть свеса подшита софитами, вагонкой или листовыми материалами. На кромке устанавливается торцевая доска (иногда ее называют ветровой).

Одним из важных элементов карнизного свеса является вентиляционное отверстие или щель между подшивкой и стеной. В первом случае это несколько небольших окошек, закрытых перфорированным листовым металлом или сеткой. Во втором — сплошная щель по всей длине карниза, закрытая специальной перфорированной полосой или сеткой.

Оптимальные размеры

Размеры карнизного свеса определяются особенностями кровельного покрытия и углом наклона скатов. Их определяют архитекторы еще на стадии составления проекта дома. Как правило, величина карниза принимается равной 50-70 см, но могут быть использованы и большие размеры, если того требует специфика архитектурного решения.

Делать карниз меньше нецелесообразно — дождевую воду будет задувать ветром, и смысла в его строительстве не будет. Именно по этой причине выбирают размеры 0,5-0,7 м и более — чем дальше от стен будет находиться линия отрыва капель воды, тем меньше опасений насчет избыточного увлажнения поверхности строительных конструкций.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

1. Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

2. Сайдинг. Подшивка свесов сайдингом считается практичным решением, так как этот материал легко монтировать. Кроме того, сайдинг, сделанный из металла или пластика с полимерной защитой, отлично переносит неблагоприятные погодные условия, долго сохраняя свой внешний вид. Недостаток этого решения в том, что оно затрудняет , перекрывая воздух, из-за чего деревянный каркас конструкции может гнить.

3. Софиты. Софитами называют специальные панели для подшивка карнизного и фронтонного свеса, отличием которых является наличие перфорации, поэтому через них легко проникает воздух, но не может пройти вода. Они шире, чем сайдинг, поэтому подшивать свес ими быстрее.

Виды коньковой конструкции ↑

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

По месту установки различают три основных варианта конька:

• прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
• врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
• пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.
