Расчет ондулина на крышу, видео инструкция по монтажу своими руками

Что такое ондулин, достоинства и недостатки

Ондулин – довольно современный кровельный материал, успевший завоевать большое количество поклонников.

Объясняется это перечнем преимуществ данного материала:

• Является экологически чистым материалом, поскольку производится из минеральных наполнителей и целлюлозного волокна, которые на завершающих этапах пропитываются битумом и специальной смолой.
• За счет свободного окрашивания, может быть различных цветов.
• Благодаря тому, что выпускается ондулин двух видов: как шифер и черепица, это позволяет применять его для создания крыш различных конфигураций и сложностей, что существенно уменьшает материальные и физические затраты.
• Обладает легким весом, что позволяет легко поднимать его на высокие здания.
• Противостоит воздействию сильных атмосферных осадков и механическим повреждениям благодаря хорошим показателям прочности.
• Большой срок годности (может достигать 50 лет).
• Сравнительно невысокая стоимость.
• Не деформируется и не меняет своих технических характеристик под воздействием температурных колебаний, а также большого количества влаги.
• В процессе выцветания или стирания заводской краски, может быть окрашен снаружи в любой другой понравившийся цвет.
• Способен противостоять воздействию на него химических веществ.
• Легко поддается распилке и укладке, что существенно облегчает процесс его монтажа.
• Является довольно пластичным материалом, что позволяет сгибать его в любую сторону.

ВАЖНО!

Единственным серьезным недостатком ондулина считается его способность легко воспламеняться. Чтобы снизить процент горючести, данный материал еще в процессе производства обрабатывают специальными веществами, которые делают его более безопасным для человека

Так же ондулин имеет значительно более низкий срок службы, нежели, например, профнастил или металлочерепица.

Не следует забывать также о том, что крыша, покрытая данным материалом, может иметь ряд недостатков только в том случае, если будет выполнен неправильный монтаж всех ее составляющих.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Особенности применения

Чтобы максимально использовать все преимущества материала и минимизировать воздействия недостатков, следует производить правильный монтаж и эксплуатацию. Специалисты отмечают следующие «оплошности», которые допускают при проведении работ с ондулином:

• Многие «домашние» мастера стараются сэкономить. При крепеже материала к обрешетке крыши используют меньшее количество гвоздей для ондулина. В результате материал рвется под воздействием ветра. На каждый лист необходимо минимум 20 точек крепежа;
• Особо внимательно следует отнестись к основе, на которую будут монтировать ондулин. Материал мягкий и не может выдерживать большие нагрузки. В связи с этим доски в обрешетке должны укладывать на определенном расстоянии. Шаг зависит от уклона ската. Чем угол меньше, тем плотнее должна быть обрешетка. В этом случае и монтаж, и эксплуатация крыши из ондулина не принесет материалу вреда;
• Работы по монтажу следует проводить в безветренную погоду. Листы ондулина весят всего 6 килограммов. При сильном ветре работать будет сложно. А именно неправильный или небрежный монтаж и приводит к быстрому выходу из строя всей конструкции крыши.

Также важно правильно выбрать ондулин. Не стоит «гнаться» за низкой ценой. Стоимость изделия напрямую зависит от его качества

Дешевые варианты будут служить меньше. Плюс к этому уже через год начнет страдать и внешний вид крыши

Стоимость изделия напрямую зависит от его качества. Дешевые варианты будут служить меньше. Плюс к этому уже через год начнет страдать и внешний вид крыши.

Приобретая материал, следует внимательно отнестись к выбору. Все листы ондулина должны быть стандартного размера. Также необходимо посчитать и волны. На стандартном варианте их должно быть десять, а на компактном восемь. Если количество волн отличается, то перед вами подделка.

Обращают внимание и на внешний вид. На поверхности листов ондулина не должно быть битумных пятен. Кроме того, посмотрите несколько листов

В одной партии оттенок должен совпадать у всех изделий. Также внимательно отнеситесь к документации. Потребуйте у продавцов сертификаты. Если ондулин неподдельный, то документы будут предоставлены легко

Кроме того, посмотрите несколько листов. В одной партии оттенок должен совпадать у всех изделий. Также внимательно отнеситесь к документации. Потребуйте у продавцов сертификаты. Если ондулин неподдельный, то документы будут предоставлены легко.

При соблюдении рекомендаций по выбору и монтажу материала, крыша вашего дома будет надежно укрыта от дождей и снега. Ондулин имеет много преимуществ. Эти плюсы легко «покрывают» существующие недостатки. Поэтому материал и пользуется заслуженной популярностью в нашей стране.

Материалы для обрешетки

Обрешетка под мягкую кровлю своими руками может обустраиваться из разных материалов, о которых нужно обязательно иметь представление. Существует немало подходящих вариантов разной степени эффективности и популярности, но при отсутствии опыта лучше всего выбирать самые распространенные материалы.

Чаще всего основа под мягкую кровлю обустраивается с использованием следующих материалов:

Обрезная струганная доска. Этот материал очень распространен, поэтому из него очень часто изготавливается обрешетка

При выборе досок нужно обратить внимание на их качество – при наличии сучков или иных дефектов лучше поискать доски в другом месте. Деревянные бруски

Брусы из древесины тоже хорошо подходят для монтажа обрешетки

Важнейшим моментом, требующим внимания в случае с деревянными деталями, является их влажность – эта величина должна находиться на уровне ниже 20%. Кроме того, нужно учитывать возможность усыхания дерева, поэтому при покупке стоит брать элементы с небольшим запасом по габаритам.  Пленочные подкровельные или диффузные материалы. Для создания обрешетки используются материалы пленочного типа, которые позволяют увеличить тепло- и гидроизоляционные свойства готовой конструкции. Кровельные прогоны. В конструкции крыши используются кровельные прогоны, улучшающие прочностные качества конструкции, а значит, повышающие надежность. Фанера. Под мягкую кровлю часто устанавливаются элементы из качественной фанеры, что позволяет создать идеально ровную опорную поверхность. Поскольку сама фанера представляет собой монолитный материал, то в итоге получается сплошная обрешетка под битумную черепицу, не имеющая зазоров, негативно влияющих на герметичность крыши.

Требования СП, СНиП, ГЭСН

Проведение кровельных работ подразумевает расчет всех расходов материалов, крепежных элементов, задействованной техники (если таковая требуется), составление сметы на выполненный перечень работ.

Все эти моменты регулируют ГЭСН (Государственные элементные сметные нормы). Согласно ГЭСН при монтаже кровли должно быть задокументировано следующее:

• тип, сложность, особенности настила кровли;
• показатели коэффициентов различных расчетов (временная, постоянная нагрузка, прочность);
• количество выполняемых работ;
• нюансы монтажа ендов, конька, щипцов (в зависимости от типа кровли).

Согласно действующим нормативам монтажные работы по настилу ондулина имеют свои ограничения:

1. Битумными листами запрещено покрывать эксплуатируемую крышу, где будут передвигаться жильцы или предстоит обустройство газонов, клумб.
2. Нельзя его делать, если угол уклона скатов меньше 5 градусов.
3. Стелить ондулин запрещается, если обрешетка не соответствует нормам.
4. Нельзя также, если на крыше будет размещаться оборудование, вес которого превышает предельно допустимую нагрузку.
5. Запрещено, когда рядом с кровлей проходят коммуникации, провоцирующие в зимнее время обледенение.
6. Недопустимо покрыть ондулином кровлю на поверхности с радиусом кривизны до 5 м.
7. Запрещено использование материала в регионах Крайнего Севера, где показатель температуры зимой опускается до -60 градусов.
8. Запрещено крыть крышу на площади свыше 400 кв. м при отсутствии разделительных противопожарных поясов.

Ознакомиться в подробностях с этими и другими нормативами, регулирующими крепление, использование ондулина на крыше, можно в СП 17.13330.2011  (актуализированная редакция) и СНиП II-26-76 «Кровли» (актуализированная редакция).

Технология монтажа

Ондулин обычно устанавливают на мансардные или чердачные кровли, у которых шаг обрешетки составляет 450 мм. Небольшой вес материала дает возможность выполнять его установку самостоятельно с соблюдением технологии монтажа. Для монтажа ондулина не требуется специальная подготовка.Необходимо соблюдать определенные правила:

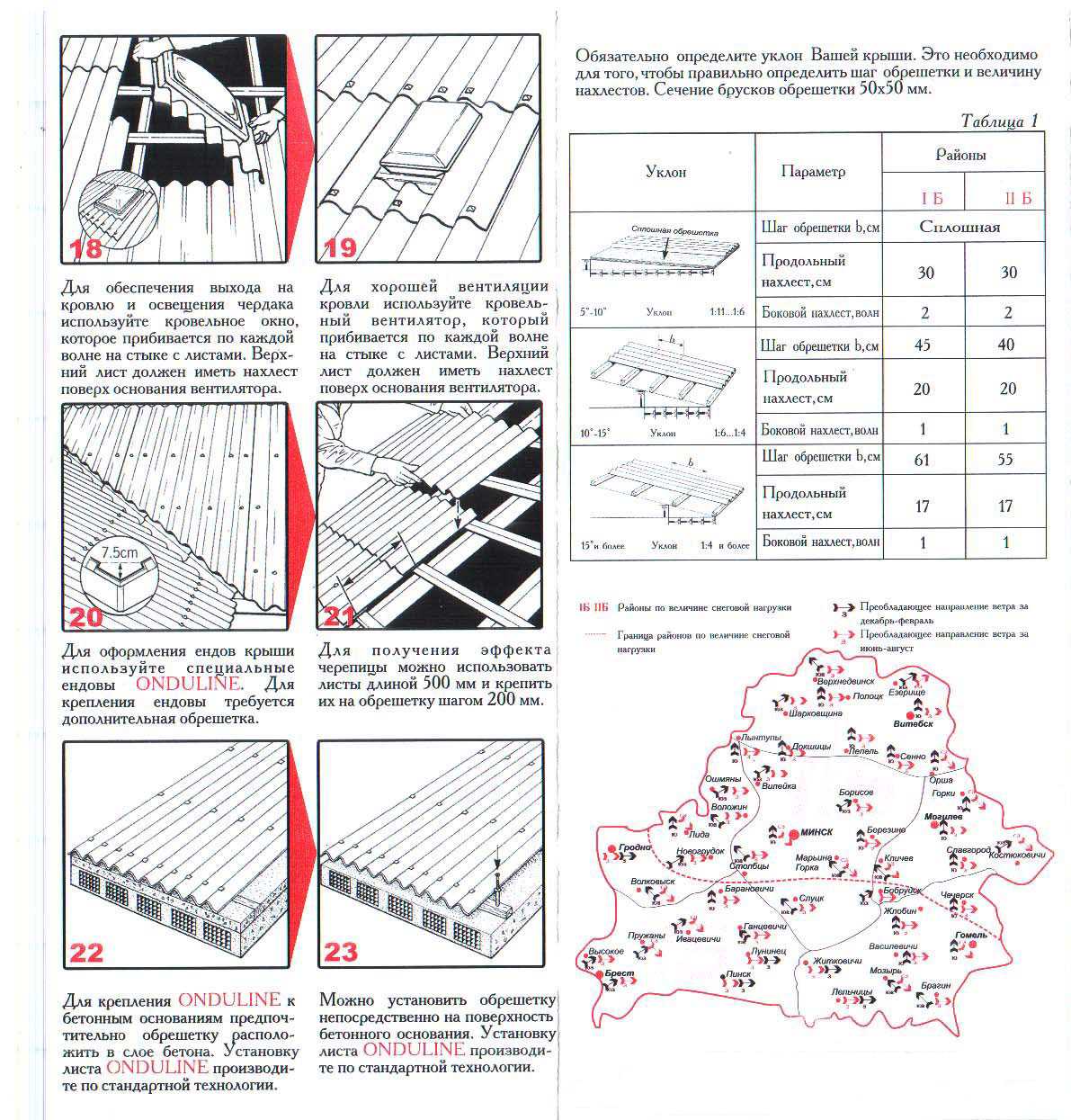

• если у крыши угол наклона от 5 до 10 градусов, то обрешетка устанавливается сплошная. Для этого используют обработанные доски или фанеру.При этом концевой нахлест должен равняться 300 мм. А нахлест боковой — две волны;
• если угол наклона скатов кровли находится в диапазоне 10 — 15 градусов, то набивают доски обрешетки с шагом 450 мм. Нахлест на концах составляет в таком случае 200 мм, а нахлест боковой составляет одну волну;
• если угол наклона составляет больше 15 градусов, то обрешетка может быть выполнена по осям с шагом 600 мм. Величина концевого нахлеста в таком случае составляет 170 мм, а боковой нахлест равняется одной волне.

Монтируется ондулин в таком порядке:

1. Бруски обрешетки к стропилам прибиваются по осям. Прибиваются с шагом, зависящим от угла наклона скатов.
2. Укладывать листы ондулина начинают от края ската в направлении дуновения преобладающих ветров. Крепление второго ряда начинается с половины первого листа предыдущего ряда.То есть, делается смещение на половину листа.
3. Крепится лист ондулина к доскам обрешетки при помощи специальных гвоздей. Такие гвозди, как правило, имеют шляпку из поливинилхлорида или полипропилена. Гвозди забивают в глубине волны на конце листа. Также забивают гвозди с каждой стороны на нахлестах.Крепление производится через волну к промежуточным брускам обрешетки.
4. Прибивание гвоздей производится с двух сторон. Также лист прибивают в середине через волну.На один лист расходуется всего 20 гвоздей. Если вы раньше никогда не прибивали ондулин, то следует использовать шнур для строгого выравнивания ряда гвоздей.
5. Как и еврошифер, элементы конька крепятся на скате, который расположен напротив направления ветра. Крепят коньковый элемент также гвоздями к брускам обрешетки внутри волн листов ондулина.
6. Для устройства ендов используется специальный материал для крыш из ондулина. Вначале устанавливается дополнительная обрешетка, на которую укладывают материал для оформления ендовы.
7. Для оформления щипца используются специальный щипцовый элемент, которых достаточно много в ассортименте. Если же такой элемент отсутствует, то можно загнуть крайнюю часть ондулинового листа и прибить гвоздями к щипцовой доске.
8. Ребра жесткости крыши также оформляют с использованием щипцовых элементов.
9. Если боковой стык кровли примыкает к вертикальной стене, то это место оформляется при помощи ендовы, которую изготавливают из ондулина. В месте стыка обязательно дополнительно прокладывают изоляцию.
10. В тех местах, где производится стык кровли и вертикальной стены, используют фартук, который также изготавливают из ондулина. Стык дополнительно герметизируют, чтобы избежать попадания влаги внутрь.Для крепления фартука используют гвозди.
11. Если требуется ликвидировать просвет между карнизом и листами ондулина, то используется специальный наполнитель. Если не предусмотрена вентиляция чердачного помещения, то можно обойтись без наполнителя.
12. Для того чтобы гидроизоляция карниза была качественной, применяют универсальный карнизный короб.
13. Если требуется на кровле устроить выход вентиляционного канала, то используются специальные трубы, специально изготавливаемые для крыш из ондулина. Крепится такая труба при помощи гвоздей на каждой волне.Верхнюю часть укладывают внахлест поверх основания.
14. Если стропильная система крыши и обрешетка изготовлены из металла, то для крепления используют саморезы. Вначале при помощи дрели изготавливается отверстие, куда затем закручивается саморез.
15. Для гидроизоляции стыков между листами ондулина используется самоклеящаяся лента Ондуфреш, разработанная специально для этого материала. Лента очень эффективна также для гидроизоляции мест, где с кровлей соединяются кровельные окна, для придания законченного вида месту стыка ендовы с кровлей, для гидроизоляции карнизов.
16. В качестве надежного пароизолятора используют специальный подкладочный материал Ондутис R70.

Фирменные крепежные элементы

Некорректный подбор крепежных деталей неизбежно приведет к снижению эксплуатационных характеристик кровельной конструкции. Один сильный порыв ветра может сорвать фрагмент стройматериала, а дождевая вода беспрепятственно проникает под крышу.

Еще один вариант дизайна крепежей

Большинство специалистов советуют использовать именно специальные саморезы. Данные изделия достаточно прочные и надежные, поскольку в их производстве используется высококачественное сырье. Также саморезы можно вкручивать посредство электродрели, что делает монтаж гораздо более быстрым. При всех этих качествах, изделия довольно дешево стоят.

Но есть у саморезов и существенный недостаток – они не способны обеспечить полную герметичность, несмотря на наличие резинового наконечника, который частично сглаживает этот недостаток.

Гвозди для установки ондулиновых фрагментов также обладают всеми вышеперечисленными плюсами, только дрель не годится для их монтажа. В тоже время гвозди обеспечивают герметичность конструкции. Это было достигнуто следующим образом – во время проникновения крепежа в лист выделяется битум, который заполняет собой пустоты и не позволяет воде проникнуть внутрь.

Вернуться к содержанию

Плюсы и минусы

Ондулин или еврошифер представляет собой волнистый листовой материал на битумно-целлюлозной основе с отличными изоляционными показателями. При площади ≈1,92 м2 и толщине в 3 мм один лист весит не более 6-10 кг, образуемые покрытия практически не нагружают конструкции и не пропускают осадки. При обустройстве односкатных кровель преимущества ондулина также проявляются в:

• Хорошем проветривании пирога благодаря гофре с высотой до 3,6 см.
• Защите дома от внешнего шума (что особенно актуально в домах без чердачного перекрытия).
• Стойкости к биологическим угрозам (исключение – мхи на северных скатах при плохой освещенности дома), атмосферным воздействиям и агрессивной среде. Ондулиновые покрытия не гниют, эксплуатируются при любом климате и не боятся «кислотных» дождей или града.
• Простоте монтажа. Прямоугольные листы ондулина без проблем укладываются на простые односкатные кровли, в ряде случаев материал даже не приходится резать.
• Привлекательном внешнем виде. В целях экономии такие кровли укладываются с минимальным уклоном, что усложняет выбор внешних покрытий. Волнистый еврошифер в этом плане выгодно отличается от профилированных или листовых материалов, делающим дом с одним скатом похожим на хозпостройку. При этом по аналогии с мягкими рулонными материалами он может укладываться на скатах с уклоном до 10°.

Рабочие характеристики в течение этого срока не меняются, но в ходе службы еврошифер быстро выгорает на солнце (от 2 до 7 лет).

Материал не склонен к самовозгоранию, но поддерживает горение и воспламеняется при температуре свыше 230°С (у ряда зарубежных марок – больше), что несколько ограничивает его применение.

При покупке стоит помнить о разнице между размерами листа и полезной площадью, но даже при самом большом (30 см) нахлесте стоимость 1 м2 не превышает 250 рублей. Простого умножения этой величины на площадь ската при расчете сметы недостаточно, при монтаже еврошифера используются специальные крепежи (20 шт./лист) и комплектующие.

Но благодаря простой конструкции односкатных крыш траты на доборные элементы минимальны, по сути владельцы покупают только щипцовый профиль (от 200 рублей/п.м.) и пленки, заменяющие стандартную гидроизоляцию.

Основные правила устройства

Обрешетка под ондулин – очень важный и ответственный шаг в строительстве.

Она состоит из различных досок, брусьев и других материалов, расположенных перпендикулярно относительно стропил.

Основными элементами такой конструкции выступают доска, брус размером 60 на 40 миллиметров, гидроизоляционная пленка и крепежные элементы.

На каркас обрешетки приходится вся основная нагрузка от кровли, поэтому при устройстве обрешетки очень важно учитывать следующие моменты:

• прежде всего, поскольку лист укладывается непосредственно на обрешетку, то он должен соответственно выдерживать вес самого материала, а также вес снега зимой, поэтому конструкция должна обладать дополнительным запасом прочности;
• все использующиеся материалы не должны иметь трещин, сучков, гнили и других повреждений, поскольку это существенно ослабит материал;
• установку конструкции производят таким образом, чтобы обеспечить устойчивость не только атмосферному воздействию, но также механическому и химическому.

Сейчас существует несколько разновидностей изготовления обрешетки под ондулин.

Если он незначительный, всего до 10°, то в этом случае используют сплошную обрешетку из доски, влагостойкой фанеры или листов ОСБ.

При этом сам шифер укладывается с нахлестом в 300 миллиметров друг на друга и два соседних листа кладутся со сдвигом на одну волну, в сторону уже уложенного листа.

Таким образом, образуется прочное перекрытие, которое не позволяет просочиться воде даже при таком малом наклоне.

Если угол крыши находится в диапазоне от 10° до 15°, то в этом случае сплошная обрешетка не понадобится.

При этом используются деревянный брусья размером 40 на 60 миллиметров, которые устанавливаются с интервалом 450 миллиметров друг от друга.

Здесь листы ондулина крепятся с нахлестом в 200 миллиметров, а соседний лист также укладывается со сдвигом в одну волу.

Если же угол крыши превышает 15°, то в этом случае, как и в прошлом варианте, используется только брус 40 на 60 миллиметров, который укладывается перпендикулярно стропилам на расстоянии 60 сантиметров друг от друга.

Листы кладутся внахлест, который равняется 170 миллиметрам, а два соседних листа укладываются со сдвигом на одну волну.

Такие требования обусловлены тем, что в здесь вода быстро стекает с крыши, не имея возможности просочиться.

Несмотря на то, что обрешетка под ондулин – работа не сложная, тем не менее, она требует большой внимательности.

Очень важно, чтобы получилась ровная поверхность в одном уровне.

Если не обратить на это внимание, то, поскольку, ондулин листовой материал, есть риск возникновения проблем в ходе его монтажа.

Таким образом, если вы чувствуете неуверенность в своих знаниях и навыках, лучше все работы по перекрытию крыши доверить профессионалам.

Завершение монтажа обрешетки для ондулиновой кровли

Монтаж обрешетки под ондулин завершается укреплением конька крыши. Для этого крепят дополнительные брусья, уплотняя их между собой. Аналогично производят монтаж в таких особых зонах крыши, как:

• дымоход;
• примыкание к стенам;
• около мансардных окон;
• около карниза;
• под ендовой.

В завершении проводят проверку геометрии всей конструкции, для этого замеряют диагонали кровли, исправляют в случае необходимости недочеты. Прибивают ветровики на 40мм выше обрешетки смонтированной для ондулина и коньковые доски.

Качество обрешетки определяет качество всей кровли, правильный монтаж конструкции гарантирует способность выдерживать нагрузки, служить долго, надежно защищая дом от непогоды.

Шаг и материал обрешетки

Одним из конкурентных преимуществ ондулина является небольшой вес покрытия, благодаря чему можно сэкономить на материалах при возведении стропильной системы. Битумный шифер с успехом используется на кровлях с различным углом ската – от 5° и более. Шаг обрешетки для укладки ондулина зависит от уклона кровли.

Если угол уклона кровли составляет от 5 до 10°, следует выполнить монтаж сплошной обрешетки. С этой целью может использоваться :

Укладка кровельного покрытия выполняется с нахлестом в 300 мм и боковым перекрытием в две волны.

Уклон ската крыши от 10 до 15° требует обрешетки, выполненной из брусков сечением 40×50, 50×50, 50×60 мм. Монтаж элементов обрешетки выполняется с шагом 40-45 см. Такой угол наклона позволяет уменьшить нахлест листов ондулина до 200 мм, боковое перекрытие выполняется в одну волну.

Если кровельные работы ведутся на крыше, угол уклона которой составляет свыше 15°, шаг обрешетки под ондулин может быть увеличен до 60 см. В регионах с высокой снеговой нагрузкой рекомендуется сократить расстояние между элементами обрешетки до 45 см, чтобы кровельное покрытие не прогибалось под давлением снежной массы. Обрешетка выполняется с использованием брусков 40×50, 50×50, 50×60 мм. Напуск верхнего ряда кровельного покрытия на нижний должен составлять около 170 см, боковое перекрытие – одна волна шифера.

Размер обрешетки под ондулин рассчитывается после выполнения замеров скатов кровли. На основании полученных данных ведется подсчет кубатуры пиломатериалов с учетом выбранного шага обрешетки. Кроме того, необходимо определить, сколько материала потребуется на контробрешетку – данный параметр зависит от количества стропильных балок, к которым она крепится.

Отдельно ведется расчет материала для монтажа сплошного настила в «особых» зонах :

• в местах примыкания крыши к стенам;
• вокруг дымоходов;
• вокруг слуховых и мансардных окон;
• у карниза;
• под ендовами;
• у конька.

На заметку: к расчетным значениям требуется прибавить 10% на монтажные расходы.

Пошаговая инструкция по монтажу ондулина своими руками

До начала укладки битумных листов на односкатную, двухскатную или четырехскатную крышу важно учесть ряд моментов:

1. Свес крыши делается маленький, не более 70 мм.
2. Разметку лучше делать ярким карандашом или мелом.
3. Чтобы отрезать кусок ондулина нужного размера хватит и ножовки по дереву. При больших объемах, на производстве используют циркулярные электрические пилы.
4. Для качественного ремонта крыши старый слой ондулина, гидроизоляцию нужно убрать. Так получится ровное покрытие без прогибов и бугров.
5. Каждый метр должен ложится ровно. Не нужно слишком тянуть и растягивать листы. Так материал быстро перетрется и потеряет свои свойства.
6. Если нужно двигаться по крыше, уже покрытой ондулином, то делать это лучше по вершине волны. Ступать по углублениям нельзя — иначе повредится ондулин.

Подготовка ондулина к монтажу

Узнать подробнее, как лучше подготовить листы к монтажу и чем их лучше резать, можно из этого видео:

Монтажа планки ендовы

Устройство планки ендовы происходит до начала монтажа листов. Ее крепят специальными кляймерами. Под планку формируется сплошная обрешетка.

Фиксация гидроизоляции, обрешетки

Порядок работ следующий:

1. На стропила крепится гидроизоляционная пленка. Ее нужно раскатать, нарезать полосками нужной длины. закрепить вдоль ската под прямым углом и зафиксировать с нахлестом до 15 см.
2. Крепить пленку нужно строительным степлером. По стыкам пройтись скотчем.
3. Сверху пленки нужно устанавливать планки контробрешетки, фиксируя их саморезами или гвоздями.

Крепление листов к обрешетке

Поэтапно монтаж выглядит следующим образом:

1. Сверху уложенной гидроизоляции набиваются планки обрешетки. После чего можно приступать к укладке ондулина.
2. Крепление листов выполняется снизу-вверх, от карниза. Фиксируется целый лист. Потом подбирается материал по размерам. Укладка ведется вдоль карниза в ряд.
3. Согласно стандартной схеме монтажа битумных листов следующий ряд начинается с фиксации половины листа. Таким образом количество нахлестов по бокам уменьшится.
4. Чтобы монтаж шел ровно и параллельно карнизу, лучше использовать вплотную натянутую веревку.
5. Ондулин крепится между собой внахлест. Величина нахлеста, шаг обрешетки зависят от угла наклона ската крыши.
6. При угле менее 10 градусов минимальный нахлест по вертикали составляет от 30 см. По бокам листы должны ложиться на две волны друг на друга. Если угол от 10 до 15 градусов, то нахлест по вертикали примерно 20 см, по бокам — одна волна. При показателе угла наклона свыше 15 градусов нахлест по вертикали можно уменьшить до 15 см, по бокам оставить одну волну.
7. Фиксируются листы ондулиновыми гвоздями. Покрытие должно быть антикоррозийным. Допустимо использовать саморезы, но при условии, что они будет оцинкованными и с резиновой шайбой.
8. На каждом листе ондулина должно быть минимум 20 точек крепления. Метизы фиксируются в верхней части листа по периметру.
9. Крепить нужно надежно, но не стоит усердствовать, чтобы не повредить целостность листа.

Наглядно узнать, как пошагово крепить ондулин к обрешетке, можно из этой видеоинструкции:

Монтаж доборных элементов

Как только все листы будут надежно закреплены, нужно переходить к фиксации доборных элементов:

• щипцов;
• конька;
• ендовы;
• ветровой планки;
• карниза.

Фото доборных элементов крыши: слева направо, сверху вниз. 1 — коньковый элемент. 2 — щипцовый элемент из металла. 3 — щипцовый элемент для ондувиллы. 4 — универсальный элемент для ондулина. 5 — ендова из металла. 6 — покрывающий фартук для ондувиллы.

Приобретать элементы лучше у того же производителя, что и листы. Так крыша будет выглядеть гораздо гармоничнее, не будет отличий по качеству и цвету.

Кроме этого доборные элементы надежно защищают крышу от протеканий.

Конек нужно размещать на стыке двух скатов, сохраняя при этом нахлест в 120 мм (это минимум). В продаже есть готовые коньки. При желании его можно сделать самому.

При самостоятельном изготовлении лучше выбрать жаркое время, когда битумное покрытие будет мягким. Верхние листы ондулина должны перекрыть стыки. Крепить нужно на верху противоположного ската. Место фиксации можно украсить заглушкой из дерева.

Конек фиксируется на рейке обрешетки. До начала монтажа под него укладывается самоклеющаяся лента. Это защита от задувания снега. Крепить такую ленту нужно и на свесе крыши. Особенно это касается крыши с чердаком.

В не вентилируемых кровлях вместо ленты используется герметик.

Карнизную (ветровую) планку крепят по волне ондулина. Минимальный нахлест – от 10 см.
