Навес из профнастила, примыкающий к дому

Эксплуатация и обслуживание односкатной крыши для гаража

Так как односкатная крыша имеет простое устройство, то и её обслуживание не требует больших усилий. Преимущества таких конструкций давно оценили в Европе, там они используются не только на хозяйственных постройках, но и для жилых домов.

Чтобы односкатная кровля служила надёжно и на протяжении длительного периода времени, за ней надо правильно ухаживать. Это несложно, достаточно придерживаться следующих правил:

• при небольшом уклоне крыши во время сильных снегопадов её надо очищать от снега, так как самостоятельно сходить он не сможет. Особенно это актуально весной, когда снег становится очень тяжёлым;
• необходимо следить за состоянием элементов стропильной системы и в случае выявления серьёзных повреждений выполнять их замену. Если этого не делать, то через некоторое время может понадобиться полная замена вышедшей из строя стропильной системы или кровельного материала;
• следует проводить периодический осмотр кровельного покрытия. Желательно это делать два раза в год: осенью и весной. Если в нём выявляются повреждения, их надо срочно устранять, иначе в результате протечек начнут повреждаться деревянные элементы конструкции и утеплитель.

Если вы будете соблюдать описанные правила, то сможете обеспечить максимально возможный срок службы крыши.

Определение

Металлическими навесами называют простые стационарные или мобильные строительные конструкции уличного типа, выполняющие роль защитного сооружения или декоративного элемента экстерьера. Основными конструктивными элементами данного вида строений является крыша, состоящая из каркаса и водонепроницаемого кровельного материала, и прочные опоры, которые в ряде случаев может заменять стена.

Фото металлического навеса

В общем понимании это укрытие от непогоды, ультрафиолета и других природных воздействий. Однако помимо защитной функции данные сооружения могут дополнять архитектурный проект здания с эстетической точки зрения.

Общие рекомендации

Полезно прислушаться к следующим советам:

1. проектирование навеса требует самого серьезного отношения. Несмотря на всю примитивность конструкции, требуется полноценный расчет на прочность под влиянием снеговой и ветровой нагрузок, как для крыши дома. При отсутствии возможности нанять инженера-строителя, знакомого с методикой расчета, рекомендуется раздобыть типовой проект;
2. выемки под стойки удобнее выполнять садовым буром;
3. по возможности навес следует строить примыкающим к дому — тогда он обойдется дешевле и будет более прочным;
4. стропильную часть металлического навеса лучше собирать из прямоугольных труб: их легче стыковать, чем круглые;
5. соединительный профиль для поликарбоната выпускается в двух исполнениях: с уплотнителем и без. Первый стоит дороже, но он более предпочтителен, поскольку обеспечивает герметичное соединение.

Подрезку профнастила осуществляют только ручной ножовкой. При использовании болгарки защитный полимерный слой повреждается искрами.

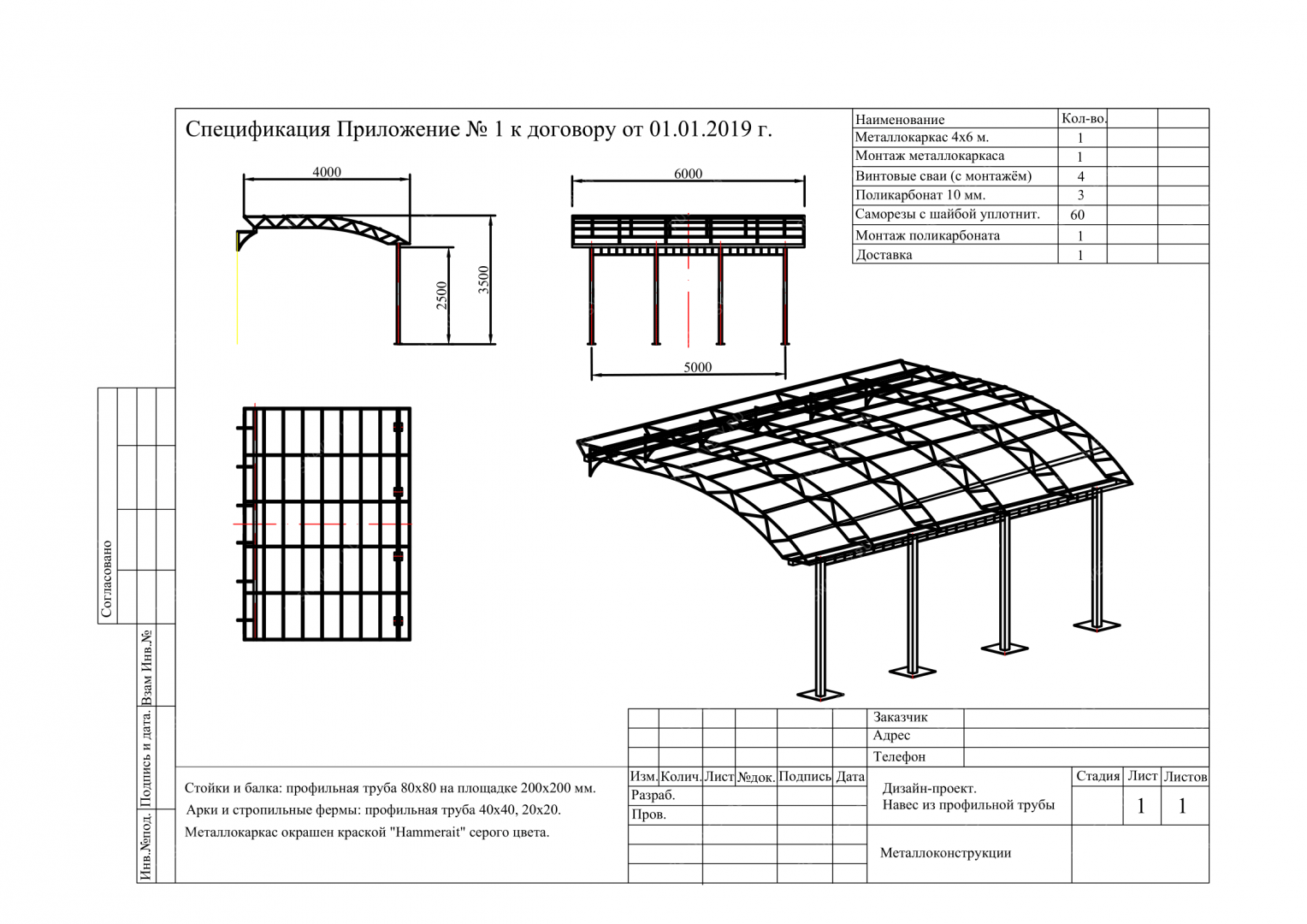

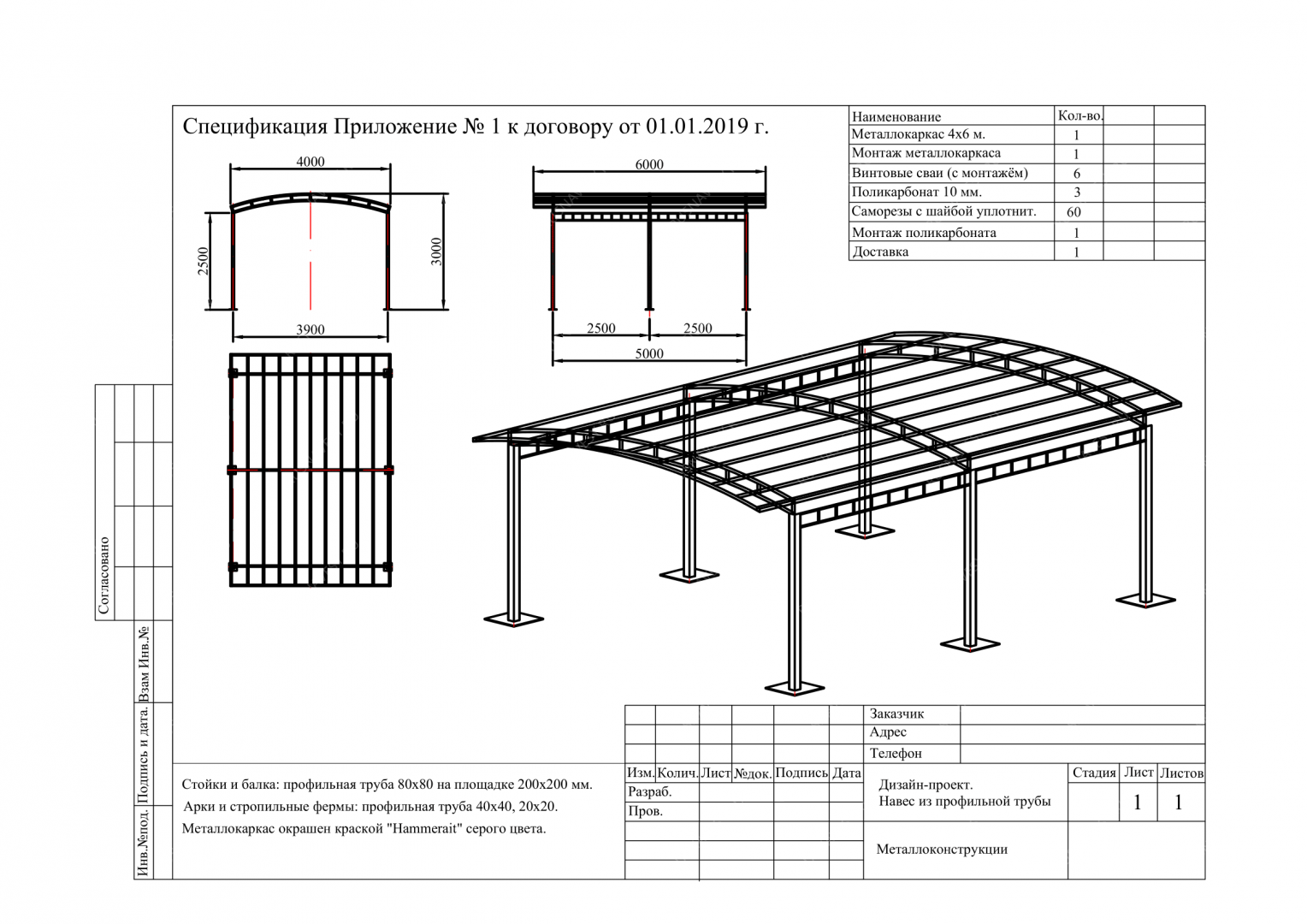

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

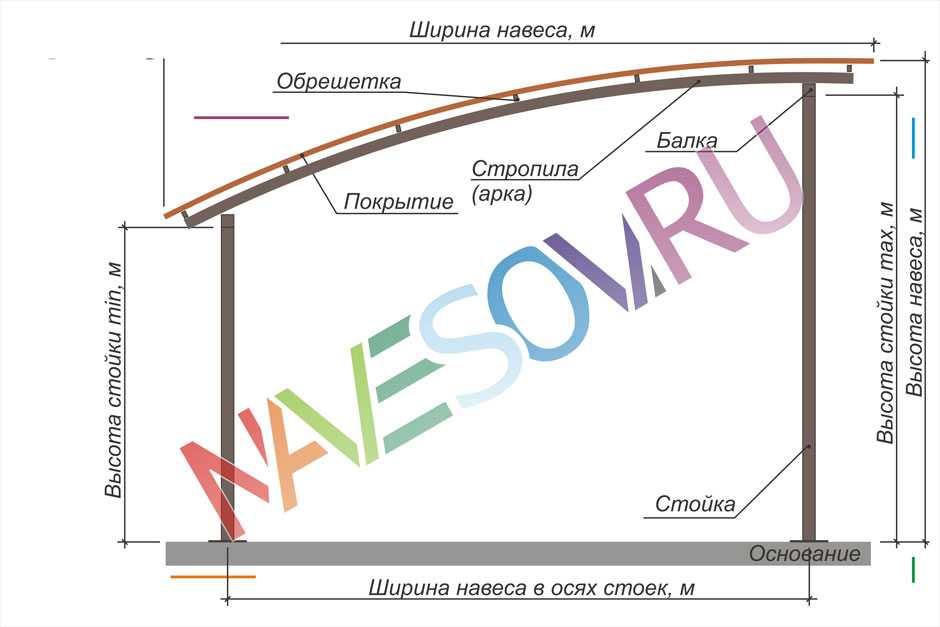

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей. Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Фермы бывают:

• Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
• Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

• Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
• Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
• Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
• ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

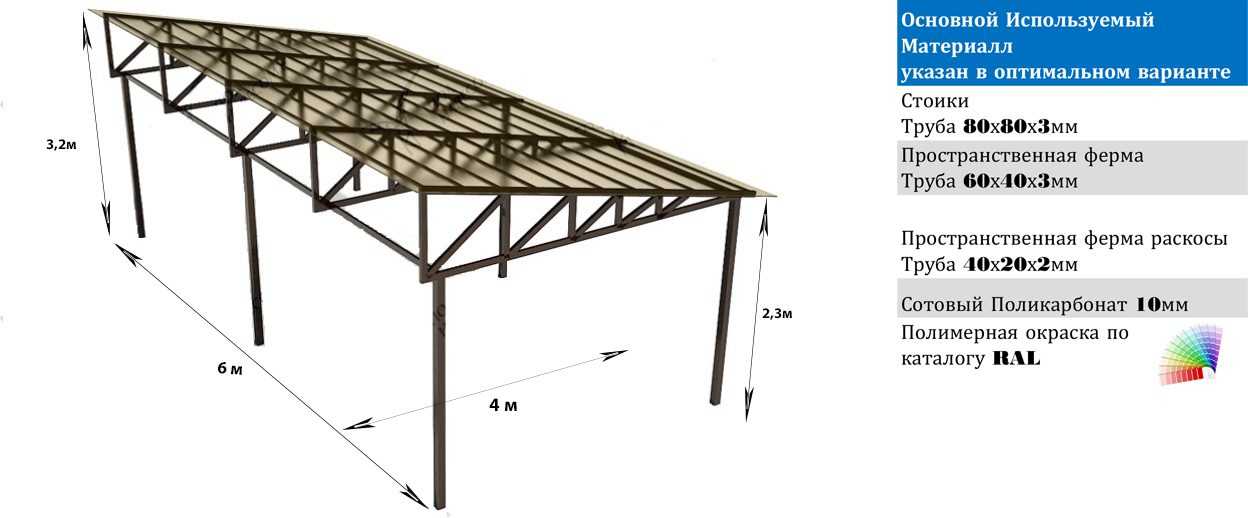

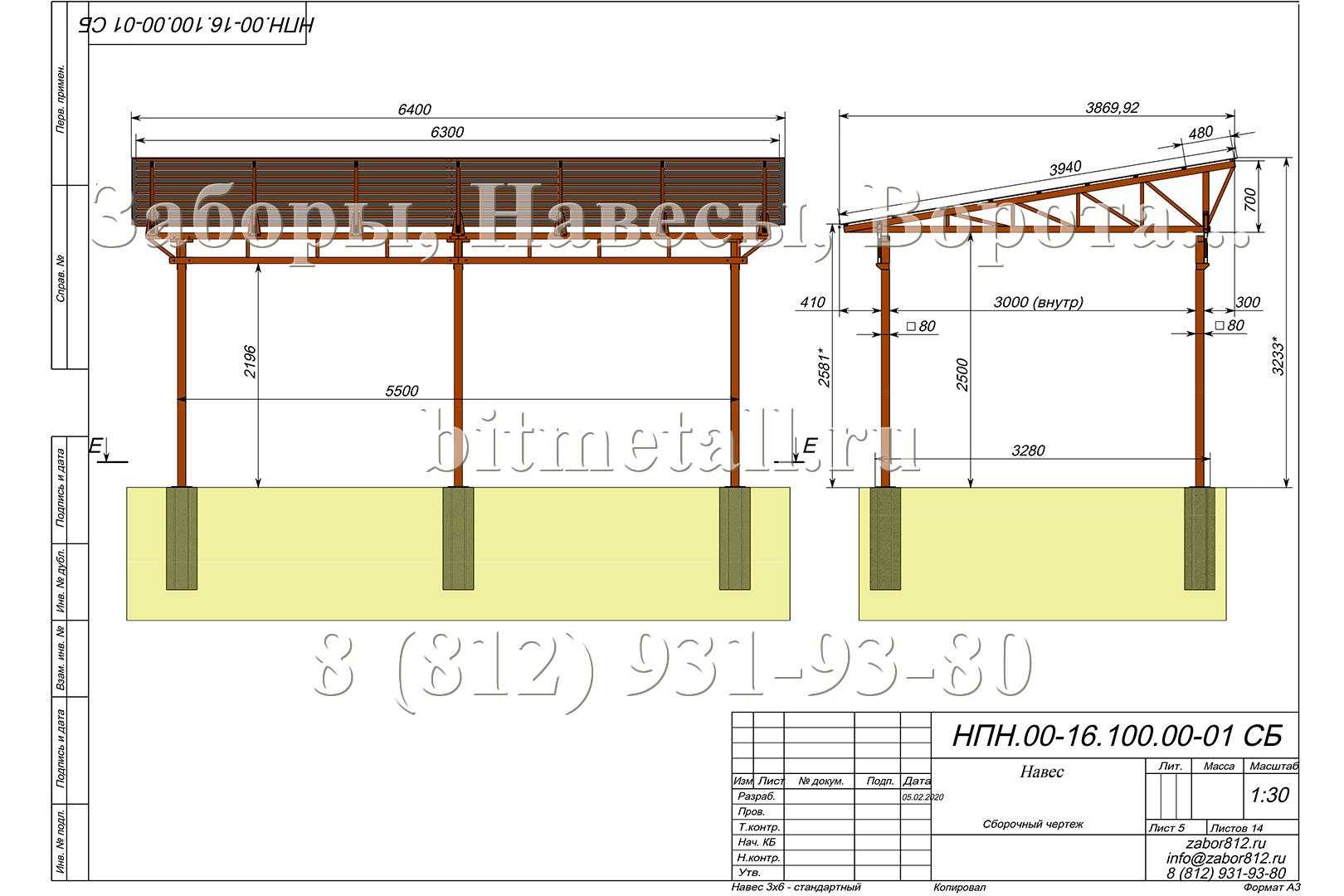

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Деление по материалу изготовления

В зависимости от материала, используемого при изготовлении каркаса, навесы с одним скатом могут быть следующих видов:

• Металлические конструкции из оцинкованной трубы или металлического профиля. При этом каркас может иметь стандартную или сложную форму, а также иметь элементы ковки. Среди преимуществ таких навесов можно отметить высокую прочность, долгую эксплуатацию, надежность и устойчивость к негативным природным явлениям.
• Можно сделать навес с односкатной крышей из дерева. Каркас возводится из бруса или бревна, для обвязки и обрешетки используют обрезную доску, вагонку или рейки. Чтобы предотвратить гниение материала и защитить его от воздействия влаги и ультрафиолета, поверхность покрывают специальными составами или краской.
• Смешанные конструкции состоят из металлического каркаса и деревянной обрешетки.
• Очень редко можно встретить навесы, каркас которых построен из камня. Такое сооружение возводится очень долго, но его прочность в несколько раз превышает подобные свойства аналогов.

Пошаговая инструкция изготовления навеса

Для примера взят навес шириной 6 м без промежуточных опор. Такое большое расстояние между опорами требует изготовления прочных несущих балок, на которых будут лежать фермы перекрытия навеса.

Шаг 1. Посчитайте необходимый объем материалов для строительства. Для изготовления ферм можно применять трубу сечением 40×20 мм, для балок 40×25 мм. Толщина стенок в обеих случаях два миллиметра.

Заготавливают нужное количество профильных труб

Шаг 2. Приступайте к изготовлению балок. Длина элемента 6 м, вертикальные промежуточные стойки для такой балки надо размещать через каждые 60 см. Высота конструкции 30 см. Для повышения устойчивости к изгибающим нагрузкам между вертикальными подпорками привариваются две разнонаправленные укосины. Обрезать трубы можно обыкновенной ручной болгаркой, но если у вас большой объем таких работ, то рекомендуется сделать элементарный станок. Все балки проверяйте по шаблону, их размеры должны быть полностью одинаковыми.

Каждая балка имеет поперечные крепления и диагональные укосины для надежности

Шаг 3. Изготовьте несущие фермы. Делать их можно по такой же инженерной схеме, только с уменьшенными размерами. Высота конструкции примерно 25 см, шаг вертикальных перемычек 75 см. На каждую из них действуют не такие большие усилия, как на балки, что позволяет уменьшать размеры узлов.

Фермы имеют такую же конструкцию, как и балки, только меньше по размеру

Шаг 4. Тщательно очистите конструкции от окалины, потеков металла и технического масла. Погрунтуйте и окрасьте поверхности.

Готовые элементы каркаса ошкуривают и красят

Шаг 5. Установите на место балки и фермы, приварите все конструкции. Работайте очень внимательно. Мы уже упоминали, что навесы относятся к сооружениям повышенной опасности, все узлы должны точно отвечать расчетным несущим способностям.

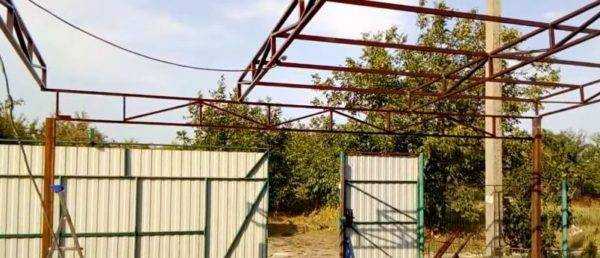

Монтируют каркас навеса, тщательно сваривая элементы между собой

Шаг 6. Все в норме – начинайте монтировать на навес сливную систему. Крюки для желобов должны быть металлическими, их можно приваривать или прикручивать к балкам. Мы рекомендуем первый метод фиксации – так намного проще и быстрее.

Как сделать правильный уклон желоба

Теперь можно накрывать навес плитами сотового поликарбоната

Красивые примеры

Выбирая односкатный навес для автомобиля, многие хотят не только практичности, но и оригинальности. Почерпнуть идеи можно из интернета или специальной литературы, а можно воплотить в жизнь свои замыслы.

Можно подсветить навес дополнительными фонариками, или повесить яркие кашпо с цветами.

Если это деревянный навес, то стойки или отдельные элементы можно украсить резьбой. Особо актуальным такой стиль будет на даче, создаст вид милого деревенского домика.

Эффектно также выглядят навесы с абсолютно прозрачной крышей. Для этого используют прозрачный поликарбонат.

А металлические каркасы хорошо смотрятся с дополнительной ковкой.

Каким бы ни был навес, все отмечают его практичность. Это недорогая и качественная альтернатива гаражу.

Как сделать односкатный навес для авто своими руками, смотрите в следующем видео.

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
2. СНиП 31-01-2003 «Здания жилые многоквартирные»
3. СП 31-107-2004 «Архитектурно-планировочные решения»

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

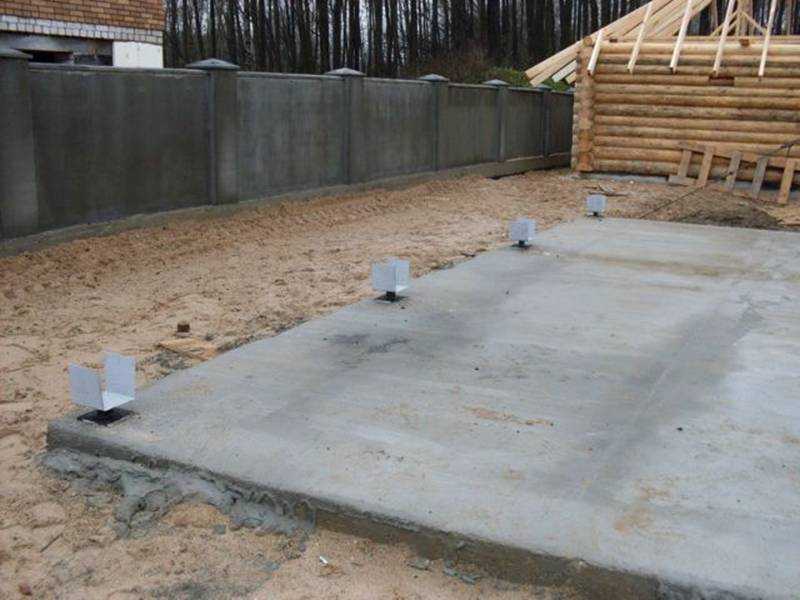

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Какой поликарбонат выбрать?

Поликарбонат – это строительный материал, обладающий высокой прочностью. На вид он может показаться хрупким и невесомым, но у него просто уникальные показатели прочности: он крепче простого пластика в 7 раз, а стекла – в 200 раз.

На первый взгляд поликарбонат кажется одинаковым. Есть большое количество марок, отличающихся толщиной и предназначением. Характеристики материала зависят от полимера, входящего в состав.

Поликарбонат имеет множество плюсов:

• защита от ультрафиолетовых лучей;
• долгий срок эксплуатации;
• монтировать и обрабатывать материал легко, не затрачивается большое количество времени;
• благодаря гибкости крыше можно придать любую желаемую форму;
• пожаробезопасен – поликарбонат не горит;
• способен выдержать повышенные нагрузки;
• большой выбор оттенков;
• способность к пропусканию света.

Выбирая материал для кровли, нужно учитывать толщину, качество, цвет и способность пропускать свет. Также нужно помнить о нагрузке от снега и ветра.

Толщина и плотность поликарбоната

По толщине листы бывают следующими:

• 4 миллиметра – используется для теплиц и рекламных стендов;
• 6–8 миллиметров – такая толщина подходит для несложной кровли и установки перегородок;
• 10 миллиметров – подходит для установки вертикальных сооружений.
• 16 миллиметров – поликарбонатом с такой толщиной лучше покрывать крыши с очень большой площадью.

Чем выше плотность поликарбоната, тем листы будут тяжелее. Крыша из монолитного вида будет дороже: по своим характеристикам он имеет большую плотность, чем сотовый, он хуже гнется – поэтому выше цена. Плотность сотового поликарбоната должна быть выше 0,72 г/м3. Материал с меньшим показателем, возможно, не выдержит даже град.

Цвет поликарбоната

Только проверенные изготовители могут дать гарантию, что поликарбонат не будет пропускать ультрафиолетовые лучи. Такой материал производится с учетом всех требований и стандартов качества, а поверхность защищена специальной полимерной пленкой. Изготовленный таким образом поликарбонат имеет долгий срок службы, не теряет цвет, не выделяет вредные вещества, не разрушается со временем структура.

Оттенок поликарбоната подбирается с учетом собственных предпочтений. Здесь можно дать только один совет – расцветка должна сочетаться с остальной архитектурой участка.

Временный навес для машины своими руками за один день

Если проблема хранения машины стоит очень остро, и нужно сделать что-то максимально быстро и с минимальными затратами, то можно изготовить навес простейшей конструкции из полипропиленовых труб. Из инструментов вам понадобятся только труборез, рулетка и паяльник для труб (подойдет самый дешевый).

Верх можно обтянуть ПВХ тканью (такую используют для тентованных фур и МАФов) – она прочна и долговечна. Ножки можно просто вкопать, а можно забетонировать их в каких-нибудь емкостях. Например, в ведрах из под краски. Бетон придаст устойчивости и не даст ветру опрокинуть ваш навес. В то же время, конструкцию можно будет переносить с места на места.

Конечно, навес и труб – это скорее временное решение проблемы, но зато его вполне реально построить за один день даже в одиночку, без чьей-либо помощи. И ваша машина сможет дожидаться постройки гаража или капитального навеса, не подвергаясь разрушительному воздействию окружающей среды.

Цены на навесы для автомобилей

Размер навеса, м	Профнастил	Профилированный поликарбонат/металлочерепица
3х4	от 38 400 руб.	от 43 200 руб.
4х6	от 74 400 руб.	от 80 400 руб.
6х6	от 111 600 руб.	от 120 000 руб.
6х10	от 180 000 руб.	от 194 400 руб.
10х12	от 360 000 руб.	от 384 000 руб.

Наши преимущества

Низкая стоимость

Быстрые сроки

Индивидуальный подход

Высокое качество

Гарантии на работы

Получить консультацию

Сделать предварительный расчет

Вызвать мастера на замер

Вы можете по телефону

8 (812) 309-70-87

и мы вам перезвоним

Консоли – опорные столбы с вылетом на нужную длину – имеют безупречную прочность и устойчивость. Их заглубляют на 1,5 метра и бетонируют, а размер фермы подбирают в соответствии с пожеланиями заказчика. Таким образом можно соорудить машиноместо для любого количества авто. Кроме большого пространства для маневров стоит отметить и то, что сход снега в зимнее время будет направлен только в одну сторону, что удобно. Да и стоит такой навес в виду экономии материалов совсем недорого.

Предлагаемые цвета

Белый RAL 9010

Слоновая костьRAL 90114

ЖелтыйRAL 1021

КрасныйRAL 3001

Винно-красныйRAL 3005

Коричнево-красныйRAL 3011

ЗеленыйRAL 6029

Зеленый мохRAL 6005

Водная синьRAL 5021

Ультрамариново-синийRAL 5002

СинийRAL 5005

СерыйRAL 7004

Белый RAL 8017

ЧерныйRAL 9005

Серебристый алюминийRAL 9006

Также спрашивают

Устойчивый и надежный каркас из профильной трубы – гарантия того, что укрытие прослужит долго, несмотря ни на какие природные катаклизмы. Мы используем для опорных столбов профиль сечением не менее 60×60 мм, тщательно подбираем металл для ферм и перемычек с учетом преобладающих ветров и снеговых нагрузок, рассчитываем угол наклона. В качестве покрытия кровли используем поликарбонат, металлочерепицу или профлист разной цветовой гаммы. Некоторые образцы нашей продукции можно увидеть на фото в каталоге, а уточнить цену и получить больше информации – у менеджеров по телефонам.

Цена: от 3 360 руб. / кв. м.

Сделать заказ

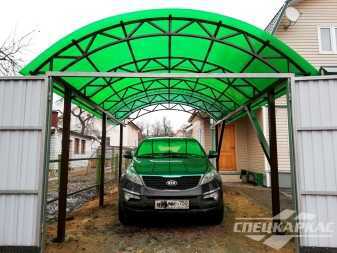

Самые популярные и востребованные навесы для машины – из поликарбоната. Они привлекают простотой и быстротой монтажа, приятным эстетичным видом, невысокой стоимостью (купить такое укрытие доступно многим жителям региона). В качестве покрытия для кровли наша компания использует только монолитные разновидности поликарбоната с толщиной листа не менее 6 мм. Это позволяет выдерживать не только атмосферные осадки, но даже падение небольших веток, и надежно защищать авто от разных рисков. Благодаря разнообразию цветов крышу можно подобрать в тон дому, забору, дизайну участка.

Цена: от 3 540 руб. / кв. м.

Сделать заказ

Едва ли какой-то другой навес для машины может посоперничать по надежности с укрытием из металлочерепицы. Материал невероятно прочен: его можно смело использовать в местностях со значительными массами снега, сильными ветрами и другими атмосферными рисками. Из черепицы несложно создать одно- или двускатную кровлю на любое количество автомашин. В нашей компании такой навес можно приобрести вместе с установкой на месте под ключ. Выбирайте по фото наиболее подходящий вариант или предлагайте свой – наши специалисты быстро выполнят заказ любой сложности в полном соответствии с вашими пожеланиями.

Цена: от 3 720 руб. / кв. м.

Сделать заказ

Возведение конструкции

Работы по установке производятся поэтапно:

1. До того, как сделать навес из труб, сначала подготавливают фундамент.
2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
3. Изготавливают фермы.
4. У конструкции собирают боковые стенки.
5. Соединяют кровельные фермы и готовые секции.
6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
8. Обрабатывают защитными составами металлические поверхности.
9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
10. Обрезают лишнее кровельное покрытие.
11. Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.
