Капельник для металлочерепицы: назначение, виды и особенности крепления

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

• коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
• снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
• водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
• ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
• уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
• отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
• дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
• планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил

Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли

Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Как установить капельник на крышу

Общие правила монтажа:

1. Элемент монтируется строго по кромке крыши.
2. Водоотвод устанавливается в вертикальном положении.
3. Для захвата влаги и осадков, с целью недопущения их накопления на кровле, устанавливать капельник необходимо по всему периметру крыши.
4. Планки для карнизов применяются с любыми материалами кровли, но в случае с мягким покрытием они нужны обязательно.
5. Сегодня капельник превратился в неотъемлемую часть крыши, из любых материалов, включая битумную черепицу, керамику или металлопрофиль. Его монтаж необходим не только по краю крыши, но и над дверными и оконными проемами зданий.

В зависимости от вида конструкции при монтаже необходимо также соблюдать специфические правила установки элементов.

Карнизный элемент при фиксации требует следующей технологии:

• При наличии на нем защитной пленки, ее удаляют еще до начала монтажных работ.
• Фиксация элементов производится на особые кровельные гвозди с интервалом в 150 мм между креплениями.
• Элементы устанавливаются внахлест, не менее 20 мм друг на друга.
• Для более четкого соединения деталей разрешается срезать углы на ребрах жесткости.
• На завершающем этапе пластины заводятся в разрезы и плотно сдвигаются друг с другом.

Детали капельника фронтального типа устанавливают по-другому:

• Для придания направления стекающей влаге от фронтона, их монтаж производят от карниза крыши.
• Фронтальные детали разрезают таким образом, чтобы их можно было аккуратно соединить с карнизными элементами.
• Фиксируют их при помощи кровельных гвоздей с шагом крепления 100 мм.
• Для надежности и недопущения растрескивания элементов процедуру прибивания производят в шахматном порядке.
• Элементы монтируются в нахлест верхнего на 20 мм кромки нижнего.
• По завершении монтажа области с фронтальными деталями покрывают шпателем особой мастикой.
• Как самостоятельно произвести монтаж.

Процедура самостоятельного монтажа капельника не является сколько-нибудь сложной и заключается в накладывании отдельных его элементов на обрешетку и фиксации их к крайней ее рейке при помощи гвоздей или саморезов.

Главное в этой операции не материалы или особое крепление – они максимально просты и доступны, а сама последовательность монтажа и своевременность этой процедуры. Как правило, капельник устанавливается уже после сборки системы ливневых стоков, но самого кровельного покрытия еще нет.

Именно в этот момент удобнее всего выполнять процедуру монтажа капельника, которая производится в несколько этапов:

1. Монтаж первого, карнизного элемента, начинают с любого произвольного края ската, в зависимости от предпочтений слева направо или справа налево. Первую деталь без всякой подрезки, то есть как есть, кладут на крайнюю доску обрешетки и закрепляют на ней саморезами или гвоздями. От того насколько ровно будет уложен первый элемент зависит положение последующих деталей, поэтому ориентируясь на первый изгиб, производят его монтаж максимально параллельно первой кровельной рейке. Таким образом, с обоих торцов капельника интервалы между кромками ската и волной должен быть идентичными и равняться в среднем 10 мм.
2. Далее, по технологии первого элемента, устанавливают вторую и следующие карнизные детали, но делают это с учетом двух моментов: нахлеста их друг на друга и фиксации одним крепежом для экономии сразу двух деталей в месте их нахлеста. Таким образом, одно крепление в виде гвоздя или самореза одновременно удерживает конец одного элемента и начало следующего.
3. Это справедливо для жесткого типа кровли, а мягкий ее вариант требует после установки карнизных деталей монтажа еще и фронтального капельника. Технология его фиксации такая же, за одним исключением. Установку фронтальных элементов начинают с самого низа ската, и первая планка сразу монтируется внахлест на уже установленный карнизный капельник.

В общем, вся работа не очень сложная и легко выполняется самостоятельно.

Монтаж мягкой кровли и необходимые материалы

Мягкая кровля производится на основе битума.

Материалы такого типа обладают следующими преимуществами:

• Отличные водоотталкивающие свойства, которые обеспечиваются за счет монолитного покрытия.
• Монтаж кровли выполняется без специальной техники и занимает короткий промежуток времени.
• Современные технологии, используемые при изготовлении мягкой кровли, позволяют получить на выходе материал, устойчивый к температурным перепадам и ультрафиолетовым лучам.
• Хорошие шумоизоляционные характеристики.
• Низкая стоимость по сравнению с аналогичными материалами.

Мягкая кровля выпускается нескольких видов:

• Гибкая черепица, выполненная в форме плоского листа с геометрическими вырезами в виде фигур по краям. Материал производится на основе прессованного стекловолокна, пропитанного битумом. Внешняя сторона листа покрыта базальтовой или медной посыпкой, которая служит защитой материала от негативных воздействий. Внутренняя сторона представляет собой полимерную смесь, покрытую полимерной пленкой. Эту пленку снимают перед непосредственным монтажом. Преимуществом гибкой черепицы можно назвать использование на крышах любого типа и уровня сложности.
• Покрытие в виде рулонов, изготовленное из синтетических материалов и стекловолокна, пропитанного битумом или каким-либо полимером. Важным недостатком является плохая теплоизоляция и пароизоляция.
• Кровельная мембрана, изготовленная на основе резины или другого полимера. Свободные промежутки материала заполняют горячим воздухом, что позволяет обеспечить герметичность и надежность.

Монтаж капельника для крыши

Перед началом работ необходимо заготовить:

• все доборные элементы;
• молоток и ножницы для резки металла;
• оцинкованные гвозди 3–5 см длиной.

При необходимости гвозди заменяют саморезами, а молоток в таком случае шуруповёртом. Процесс монтажа осуществляют до укладки кровельного настила и проводят в следующем порядке:

1. Снимают защитную плёнку и фиксируют капельник к карнизной доске, которая утапливается в плоскости стропил. Ширина карнизной доски должна быть достаточной для последующего крепления водосточной системы.

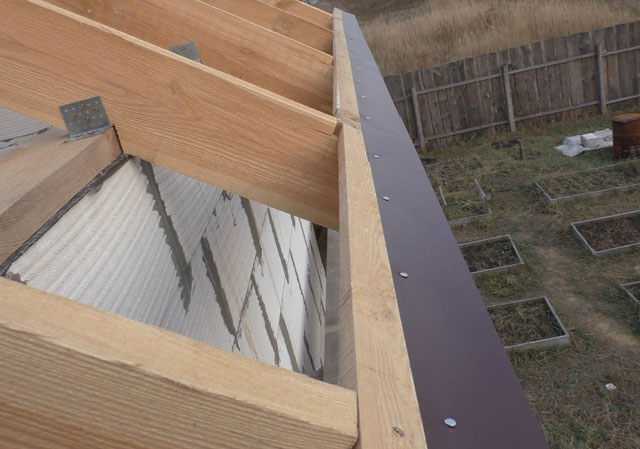

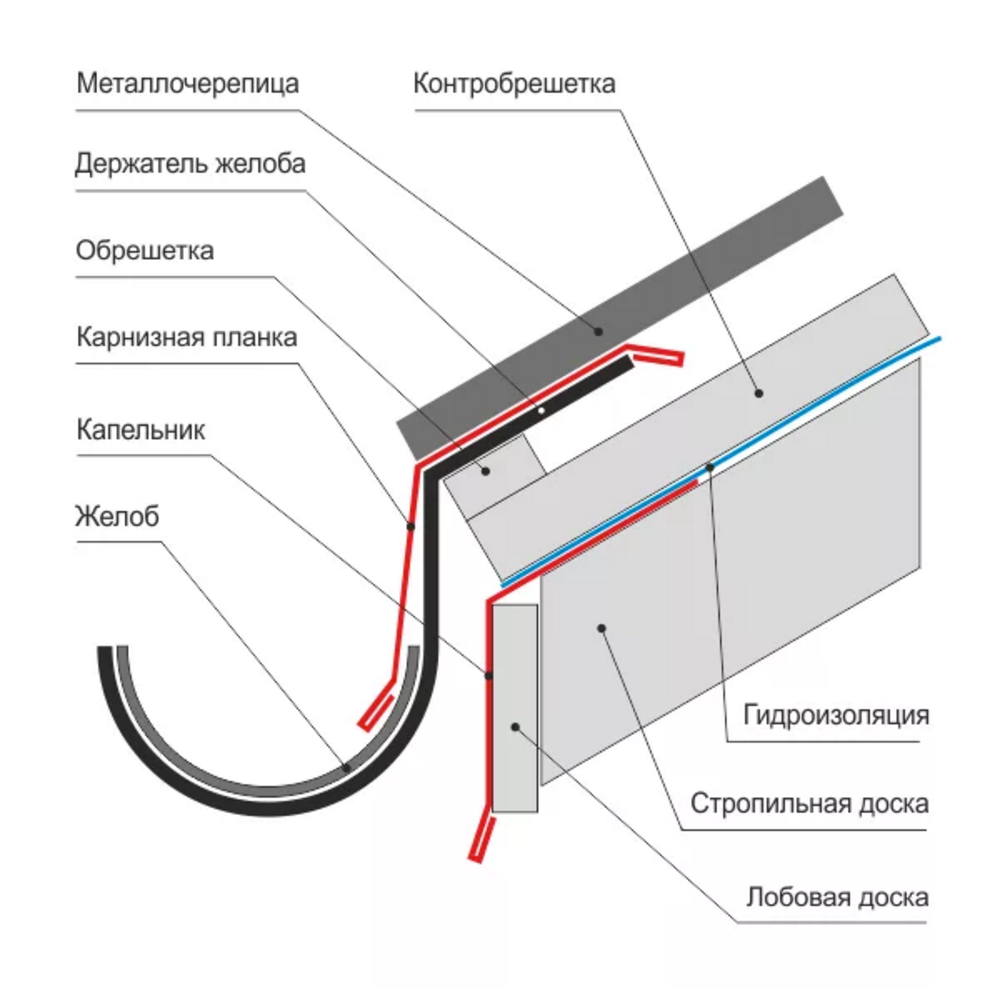

Капельник крепится к лобовой доске, утопленной в плоскости стропил

После установки капельника и вывода на него гидроизоляции набивают контробрешётку и обрешётку

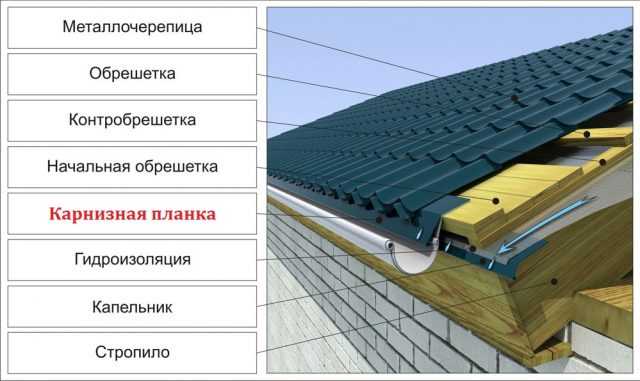

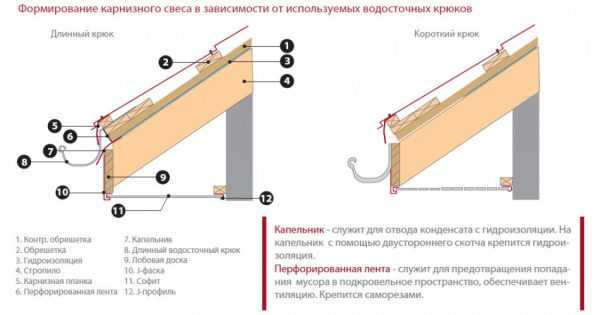

При формировании карнизного свеса и водосточной системы могут использоваться длинные кронштейны и короткие

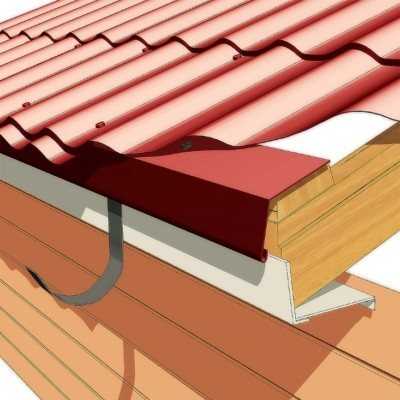

Карнизная планка устанавливается поверх капельника и крепится к нижней доске обрешётки

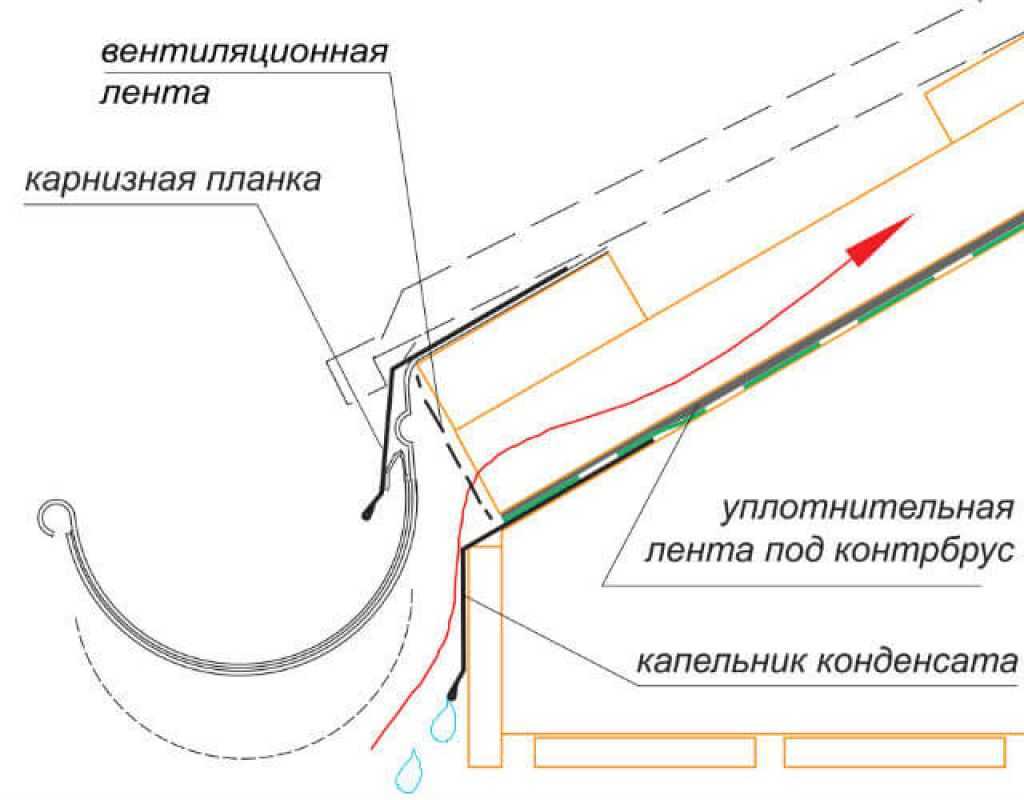

Двойная конструкция карнизного узла обеспечивает естественную циркуляцию воздуха в подкровельном пространстве. Воздух поступает под карнизную планку и уходит вверх в зону конька, а конденсат или случайно попавшая влага тем же путём беспрепятственно стекают вниз.

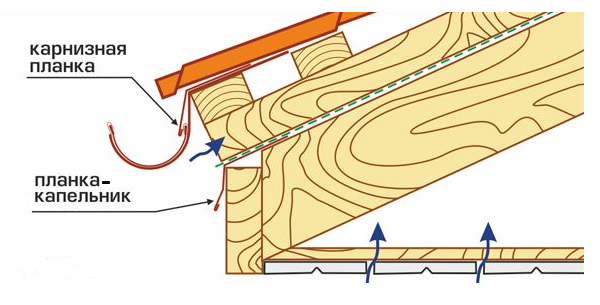

Двойная конструкция карнизного узла обеспечивает хорошую циркуляцию воздуха в подкровельном пространстве, благодаря чему значительно увеличивается долголетие крыши и дома в целом

Как сделать капельник для крыши своими руками

Карнизную планку и капельник (нижняя карнизная планка) можно сделать самостоятельно из металлических заготовок. Для этого понадобятся:

• клещи сварочные;
• ножницы правые и левые по металлу;
• киянка и плоскогубцы;
• уголок и карандаш.

1. Вначале заготовку сгибают под углом немного меньше половины того, на который формируется торец.
2. Следом размечают контуры резов и сгибов с таким расчётом: длина будущей диагонали + 10 мм на подгиб.
3. На нижней полке горизонтальной отмечают линию, куда будет гнуться планка.
4. На продольной и поперечной полке делают очертание подгиба и перегиба с обратной стороны.
5. Отрезают всё лишнее и по внутренней отметке отбивают киянкой линию сгиба.
6. Накладывают заготовку на место будущего сгиба и заворачивают.
7. Отбивают грань на соразмерной оправке, осаживают полку, пробивают грани и делают подгиб кромки внутрь.

Карнизную планку можно изготовить своими руками без использования загибочных механических устройств

Естественно, имея листогибочный станок, справиться с такой работой можно намного быстрее и легче.

Видео: как согнуть листовой металл в домашних условиях

Блицсоветы

Чтобы правильно установить капельник и продлить срок его службы, нужно воспользоваться следующими советами:

Категорически не рекомендуется для резки деталей капельника и карнизной планки пользоваться болгаркой. Из-за скорости её вращения происходит нагревание металла, в результате чего выгорает защитный полимерный слой, без которого металл начнёт быстро ржаветь.
Желательно для изготовления капельников использовать тонкую жесть, которую удобно резать ножницами по металлу

Ручная работа, конечно же, продлевает время изготовления, но оно окупится сполна прочностью, надёжностью и долгим сроком службы карнизного узла.
При покупке металлических пластин следует обращать внимание на толщину металла и наличие защитного полимерного покрытия.
Чтобы после установки капельника и карнизной планки не возникли проблемы с монтажом других кровельных элементов, перед обустройством карнизного узла должна быть смонтирована лобовая доска и кронштейны водоотлива. По возможности проложена гидроизоляция, набита контробрешётка и обрешётка, а для мягкой кровли уложены ОСБ плиты и подкладочный ковёр.
И в обязательном порядке раз в сезон проводить обследование и очистку водостока от скопившегося мусора, чтобы повысить эффективность его работы.

Существующие виды капельников

Всего существует два вида планки, предназначенные для разного места крепления, что определяет их название:

1. Карнизная планка. Как видно из названия, монтируется непосредственно на карнизы здания. Форма капельника имеет 2 загиба. Один из них расположен между юбкой и фартуком для их раздела. Другой загиб увеличивает жесткость самого изделия. Правильно обустроенная конструкция крыши имеет водостоки. Перед их установкой карниз обвешивается крепежными крюками, а вместе с ними монтируются планки. Весь процесс происходит до укладки кровельного покрытия. Крепить капельники надо внахлест примерно 20–30 мм, поэтому зная длину одного элемента легко рассчитать общее количество на все карнизы.
2. Фронтонные планки. Используются совместно с мягкой кровлей, например, битумной черепицей. Они предназначены для защиты свеса фронтона от негативного воздействия осадков. Капельник крепят сверху подкладочного ковра от края крыши, где он соединяется с карнизной планкой, и двигаются в сторону конька. Совместно с жестким кровельным покрытием фронтонные капельники не используются, их заменяют торцевыми наличниками.

Как выглядит фронтонный фартук можно увидеть на фото:

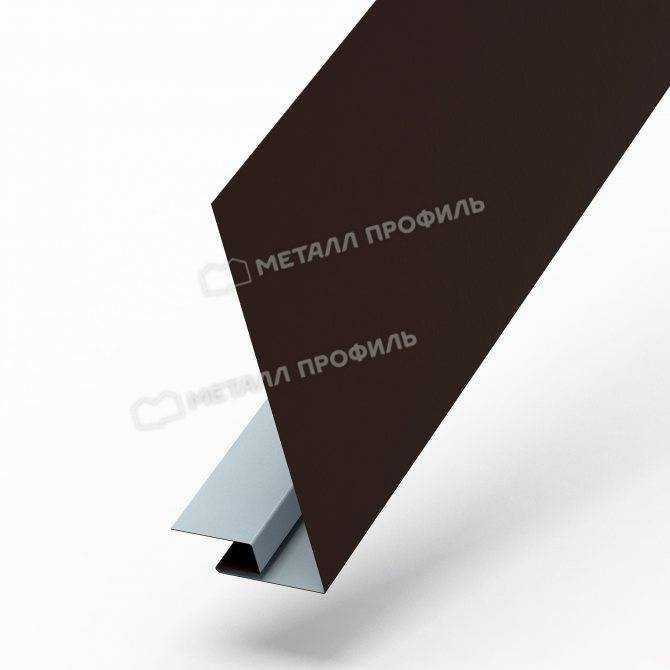

А на этом фото изображена карнизная планка:

Виды капельников и материалы изготовления

Капельники для современной крыши сегодня изготавливают из тонкого металла на заводских станках. Так, для битумной черепицы используют полимерный листовой материал от 0,35 до 0,5 мм толщиной. В качестве покрытия выбирают матовый полиэстер маркировкой РЕМА или обычный полиэстер с маркировкой РЕ. Цвет капельника подбирают по каталог RR или Ral.

Капельник подходит для всех видов кровельных материалов, выпускается стандартной длиной в 2-3 метра и толщиной от 0,55 до 0,7 мм. Кроме того, при обустройстве карнизного свеса иногда даже укладывают сразу две планки, одна из которых отводит воду с кровельного покрытия, а вторая – с гидроизоляции. Но с обеими этими задачами также отлично справляется фартук свеса. Речь идет о рулонном материале из меди, титан-цинка толщиной 0,2 мм или окрашенного алюминия толщиной 0,3 мм.

От карнизной планки фартук отличается большей пластичностью и линиями сгиба, благодаря которым несложно устроить любой водосточный угол. Кроме того, современные фартуками также выпускаются со специальной полосой, на которую потом приклеивают гидроизоляционную пленку.

Но карнизная планка довольно часто выполняет роль капельника для многих видов крыши. Хотя в обустройстве металлической есть свои особенности, и профессиональные строители советуют делать вот такой пирог:

Давайте подробнее рассмотрим, как обустраивают капельник для разных крыш.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

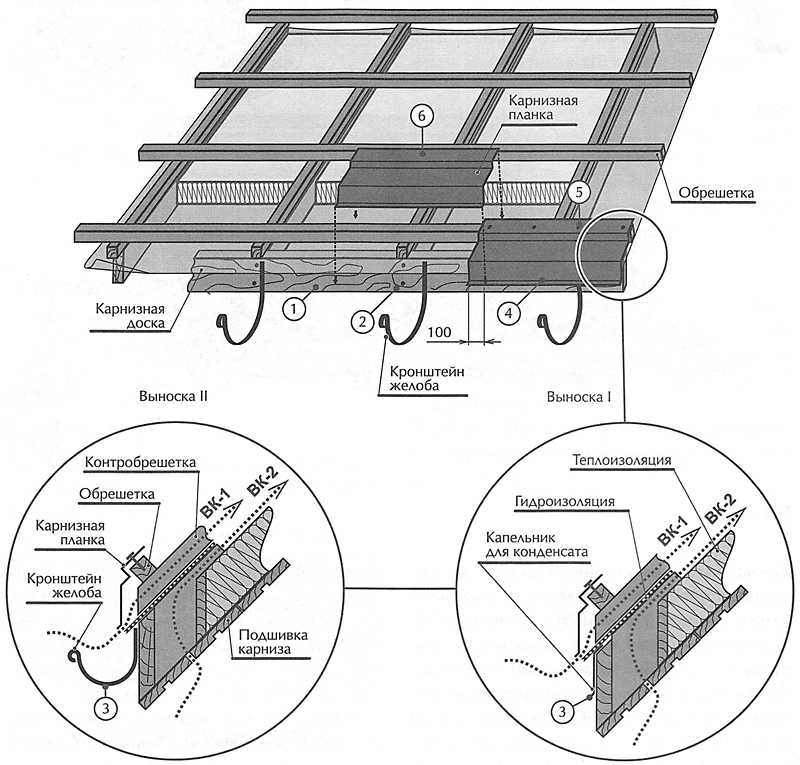

Этапы работ по установке карнизного капельника:

перед установкой планки необходимо закрепить водосточные желоба;
к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см

Следует обратить внимание, чтобы свес планки направлялся в желоб;
установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
приклеить к листу бутил-каучуковую ленту по всей длине;
вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

ОСТОРОЖНО! Если необходимо обрезать металлический лист направляющей планки, то нельзя пользоваться абразивными инструментами, так как необработанный его край со временем под воздействием влаги подвергнется коррозии. Следует резать лист ножницами по металлу и в идеале обработать край защитным покрытием

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт. При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Устройство капельника

Монтаж элемента

Габариты капельников и их стоимость

Прежде чем купить планки на весь дом необходимо подсчитать их количество, а для этого надо знать длину одного элемента. Стандартный размер любого капельника составляет 1–2 м. Но бывают и промежуточные модели длиной 1,5 м. Естественно, от размеров зависит их цена. Чтобы узнать примерные затраты на покупку, делают расчет путем измерения длины 3 сторон места крепления планок. Примерная цена 1 п. м колеблется от 70 до 220 руб. Если самостоятельно смонтировать капельники не получается, придется предусмотреть дополнительные расходы за услуги наемных рабочих. Цена таких работ составляет в пределах 100–300 руб./п. м.

Установленный капельник для крыши будет правильно функционировать при условии проведения ежегодных профилактических работ по очистке водостоков от мусора.

Что еще почитать по теме?

Этапы установки

Установка капельника – несложная работа. Она может выполняться как с помощью профессионалов, так и своими руками. При этом есть ряд этапов, которые необходимо проводить последовательно. Первое, что требуется сделать, – это установить деталь по краю кровли. При этом водоотвод должен быть направлен в вертикальном положении. Располагается весь элемент по всему периметру. Это обеспечит качественную сборку жидкости, которая образуется после осадков, без застоя. Кроме этого, капельник способен защитить дом от ветра.

Для мягкой кровли в основном используют другой способ монтажа. Он заключается в использовании фронтальной технологии. Так, капельник крепится на край фронтов в Т-образном виде. Это позволяет образовать несколько загибов, которые имеют свое направление. Они получили разные названия: фартук, ступенька и юбка.

Для других крыш применяется карнизный способ установки капельника. Он обеспечивает сборку воды и отвод ее на землю или в специальное место. Крепится данная конструкция на карнизы кровли.

Установка кровли выполняется по следующей схеме:

• крепление кронштейнов, в которых будет находиться водосточный желоб;
• крепление капельника на краю доски;
• зацепление фартука за желоб. При этом необходимо выполнять сильного натягивания для плотной фиксации;
• крепление конструкции к настилу или подготовленной обрешетке с помощью оцинкованных гвоздей. Выполняется этот процесс с шагом 25 мм;
• оформление стыков выполняется саморезами, которые предназначены для работы по металлу.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

Этапы работ по установке карнизного капельника:

перед установкой планки необходимо закрепить водосточные желоба;
к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см

Следует обратить внимание, чтобы свес планки направлялся в желоб;

установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
приклеить к листу бутил-каучуковую ленту по всей длине;

вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

ОСТОРОЖНО!

Если необходимо обрезать металлический лист направляющей планки, то нельзя пользоваться абразивными инструментами, так как необработанный его край со временем под воздействием влаги подвергнется коррозии. Следует резать лист ножницами по металлу и в идеале обработать край защитным покрытием.

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт. При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Устройство капельника

Монтаж элемента

Советы от профи

Для самостоятельных мастеров профи дают такие советы:

1. Не следует использовать болгарку для резки металла с защитным покрытием, особенно с полимерным.
2. Желательно не экономить на качестве капельников. Этот элемент составляет мизерную часть стоимости всей кровли, но его выход из строя может существенно уменьшить долговечность всей конструкции сооружения.
3. По мере эксплуатации необходима ежегодная чистка водоотводящей системой и постоянный контроль состояния капельников.
4. В качестве крепежа следует использовать только коррозионно-стойкие элементы с резиновыми уплотнителями.
5. Места среза листа капельника нужно защитить от внешнего воздействия (краска, лак, мастика).
6. При монтаже капельников необходимо строго соблюдать технику безопасности работ на высоте.

При установке все этапы требуют внимательности и аккуратности. Перед началом работ необходимо тщательно замерить место монтажа, и осуществить подготовительные работы.

Капельник только кажется малозначимым элементом кровли. От его качества и надежности зависит долговечность всего дома и комфортом в помещении. Желательно использовать фирменные детали, а монтаж осуществлять строго по инструкции. Можно установить и самодельные капельники, но при их изготовлении следует соблюдать все правила формирования этой конструкции

Важно помнить, что мелочей в строительстве нет

Какие виды бывают?

На данный момент, существует два вида данного элемента, которые предназначаются для разных мест крепления, а именно:

• карнизная планка;
• фронтонная планка.

Карнизная планка, предназначена для монтажа на карнизы здания.
Она имеет два изгиба. Первый, находится между юбкой и фартуком, разделяя их. А второй, предназначен для увеличения жесткости «собственного тела».

Если конструкция выполнена правильно, то она будет с водостоками. Перед монтажом, на данную деталь, надевают крепежные крюки. Затем, вместе с ними, выполняют установку капельника. Эту работу, делают еще до укладки кровельного покрытия. А сами планки, необходимо крепить внахлест около 20 мм.

Фронтонными планками, пользуются при укладке черепицы. Такие детали, рассчитаны защитить свес фронтона, от дождя и снега. Закрепляется капельник наверху, подкладочного ковра, в месте, где он соединяется с карнизной планкой.

Виды капельников для крыши

Всего вы будете устанавливать капельник двух видов: фронтонный и карнизный. Главное назначение карнизного капельника – безопасный отвод дождевой и талой воды с крыши. По сути, такой капельник служит направляющим для жидкости, которая потом попадает в водосток. У фронтонного капельника тоже есть свои предназначения. Такие хорошо защищают фронтонные свесы от намокания и тоже направляют воду со скатов на карниз. Отличаются эти капельники не только назначением, но и конструкцией.

Длина карнизного капельника обычно от 1,5 до 2,5 метров. При этом ширина крепежных полочек составляет от 15 до 30 см. По индивидуальному заказу капельник делают более широким, узким, длинным или коротким. Главное требование к карнизной планке – это высокая прочность и жесткость, устойчивость к температурным перепадам и погодным условиям.

По правилам капельник по той же технологии, что и металлочерепица. В заводских условиях тонкий лист металла проходит оцинковку, затем покрывается защитным полимерным слоем и даже базальтовой крошкой для особого эстетичного эффекта.

У карнизного два загиба, один из которых делит планку на так называемые «фартук» и «юбку», а второй служит ребром жесткости на «юбке»:

Фронтонный капельник, как вы уже догадались, крепят на фронтонных свесах. Здесь уже три загиба, которые делят планку на «ступень», «фартук» и «юбку».

Каждая из планок защищает свою часть крыши

Но есть еще одно важное требование к обеим планкам, и карнизной, и фронтонной – иметь тот же срок службы, что и покрытие основной крыши. Этот момент, в принципе, важен для любых доборных элементов, если вы не хотите периодически делать ремонт в одном участке, то в другом

Если срок службы одинаковый, тогда просто через 15-20 лет вы замените сразу всю крышу из металлочерепицы, и не будете дергаться по пустякам. Которые ко всему еще и способны доставлять немало проблем. Так, например, та же карнизная планка, которая износилась или поржавела, способна пропускать влагу под обрешетку, пусть даже считанные капли. Постоянная влага под свесом со временем вызовет не только сырость, но и грибок.

К слову, не следует путать капельник с лобовой доской, хотя они похожи и расположены часто совсем рядом. Лобовая планка предназначена для защиты лобовой доски, а капельник закрывает ту часть кровли, которая касается водостока.

Нюансы и ошибки монтажа капельника

При монтаже этого доборного элемента важно учитывать нюансы

1. Правильно выполненная водоотводящая система должна обеспечивать вывод влаги из подкровельного пространства в желоб водостока или наружу.
2. Чтобы получить правильный стык, ребро жесткости у каждого последующего монтируемого капельного элемента срезается на 2 см.
3. Для предотвращения повреждения защитного слоя капельной планки и появления коррозии для резки материалов используют исключительно ручной инструмент. Срез покрывают комплектной краской.
4. Для надежности монтажа саморезы вкручиваются в шахматном порядке.

Кроме нюансов приводим распространенные ошибки при монтаже капельных элементов.

1. Установка капельных элементов без нахлеста. Это приводит к протечкам. Необходимо соблюдать нахлест от 2 до 5 см.
2. Установка капельника так, что перекрывается циркуляция естественного воздухообмена под крышей. В связи с чем начинается сбор влаги и гниение утеплителя и стропил.
3. Применение дискового оборудования для нарезки доборных элементов и термическое воздействие на них. Приводит к появлению коррозии.

При соблюдении рекомендаций, приведенных в статье, монтаж капельника своими руками под силу даже неопытному человеку.

Какие материалы потребуются?

Металлические софиты

Место монтажа: нижняя плоскость кровельных свесов.

Внешний вид: софиты Lбрус представляют собой перфорированные панели из оцинкованной тонколистовой стали толщиной 0,45-0,5 мм с полимерным покрытием. В ассортименте ООО «Компания Металл Профиль Восток» также представлены софиты Lбрус XL.

В роли сплошного софита без перфорации может выступать сайдинг Lбрус XL (доступен только в ассортименте ООО «Компания Металл Профиль Восток») либо Lбрус.

Вы можете использовать только перфорированный софит Lбрус либо комбинировать его со сплошным, чередуя панели. Так вы обеспечите полноценную вентиляцию подкровельного пространства.

Размеры:

• у сплошных и перфорированных софитов Lбрус высота профиля ― 15 мм, габаритная ширина панели ― 264 мм, полезная ― 240 мм. Длина панели может варьироваться от 0,5 до 6 м;
• у сплошных и перфорированных софитов Lбрус XL высота профиля ― 14 мм, габаритная ширина панели ― 360 мм, полезная ― 335 мм. Длина панели ― от 0,5 до 6 м.

Функции: софит защищает подкровельное пространство от влаги, пыли и мелкой живности (птиц, насекомых), а также обеспечивает кровле эстетичный завершённый вид.

Планка J-профиль

Место монтажа: планку монтируют на деревянную направляющую вдоль стены. Установить J-профиль необходимо ДО монтажа софитов.

Внешний вид: как следует из названия, очертания планки напоминают букву «J».

Размеры: длина планки ― 2000 мм, 3000 мм. Ширина боковых сторон ― 24х18 мм.

Функции: этот элемент необходим для фиксации софитов ― их вставляют в паз на планке. Также J-профиль обеспечивает эстетичный вид в местах примыкания софитов к стене (или в месте стыка панелей софита на углах свесов, если J-профиль используют в качестве соединительной планки).

Планка карнизного свеса (простая)

Место монтажа: лобовая доска карнизного и фронтонного свесов (поэтому планку иначе называют лобовой). Планку устанавливают ПОСЛЕ монтажа софитов.

Крепление планки осуществляют в нижнюю (узкую) и в верхнюю часть с помощью саморезов 4,2х16 мм либо заклёпок 3,2х8 мм. Место крепления открыто, поэтому головки крепёжных элементов желательно выбрать в цвет планки.

Внешний вид: очертания простой планки карнизного свеса напоминают перевёрнутую букву «Г».

Размеры: длина планки — 2000 мм, 3000 мм. Ширина боковых сторон — 180х50, 200х30 и 250х30 мм.

Функции: планка карнизного свеса (простая) необходима для эстетичного и функционального оформления внешней части фронтонного или карнизного свесов — места стыка лобовой доски и подшивки. Этот элемент выполняет защитную и декоративную функции:

• защищает деревянную подконструкцию по периметру кровли от намокания;
• обеспечивает завершённый эстетичный вид кровле.

Планка карнизного свеса (сложная)

Место монтажа: лобовая доска карнизного и фронтонного свесов. Планку устанавливают ДО монтажа софитов.

Внешний вид: визуально похожа на перевёрнутую английскую букву «F» с разъёмом для фиксации софитов. Этот же разъём служит для фиксации планки — в него вкручивают саморезы 4,2х16 мм. Цвет головок саморезов не имеет значения: после монтажа подшивки место крепления будет скрыто.

Размеры: длина сложной планки карнизного свеса — 2000 мм, 3000 мм. Ширина боковых сторон — 185х50, 200х30, 250х50 мм.

Функции: выполняет те же функции, что и простая планка карнизного свеса. Отличается размерами, внешним видом и способом монтажа.

Планки стыковочные (сложная и универсальная)

Место монтажа: стыки кромок софитов на углах кровельных свесов.

Размеры: сложная планка ― 75х3000 мм, универсальная ― 50х18х3000 мм.

Функции: декоративные. С помощью стыковочных планок можно эстетично оформить места соединения софитов ― кромки стыкующихся панелей и места крепления саморезов будут скрыты.

Правильный монтаж

Планки крепят в конце строительства крыши, но до начала укладки кровельного материала. Во время монтажа, нужно учитывать одну особенность, Данная деталь, сверху покрыта полимерным слоем, и если используется болгарка, он может сгореть.
Поэтому, если появилась необходимость укоротить строительный элемент, лучше это сделать ножницами по металлу.

Когда планки уложены, приступают к их фиксации с помощью само резов, шагом в 200 мм. Как только первая планка закреплена, за ней внахлест в 20 мм, укладывается следующая. Фиксируется тем же способом. А чтобы через отверстия не попадала влага на деревянную обрешетку, под шляпки само резов, укладывают резиновый уплотнитель. Таким образом, не грозит скапливание конденсата. Если ребра жесткости мешают стыковать элементы, а такое иногда случается, их просто срезают ножницами по металлу.

Каждый производитель, наносит на капельники покрытие в виде пленки. Делается это для того, чтобы уберечь детали от царапин при транспортировке. Перед установкой, защитную пленку снимают. И только потом приступают к монтажу.

Когда каждый элемент зафиксирован само резами, специалист, делает контрольный осмотр, чтобы убедиться что каждая деталь плотно прилегает. Практически все строители со стажем, используют листовую резину в качестве подкладки под капельник. Такой способ дает гарантии, что влага не попадет под планку.

Таким способом, крепятся все планки под металлочерепицу, и только потом, приступают к укладке кровельного материала.

Важно: Капельник, устанавливают на фронтоне, таким образом. Чтобы не было помех для вентиляции подкровельного пространства

Монтируя карнизные планки, не стоит использовать дисковые электроинструменты. Поскольку можно повредить защитное покрытие. Укорачивание планки, выполняется ручными инструментами.

Каждое место среза, обрабатывается специальной краской, которая есть в наборе. Не стоит бить капельник гвоздями, необходимо использовать саморезы. Они всегда идут в комплекте.

Исключать из общей конструкции кровли один из видов планок, запрещено, Поскольку только оба вида, смогут обеспечить длительную службу кровли.

Установка планок выполняется на высоте. В этом случае, должны применяться только надежные стремянки.

Все работы, делаются только в безветренную погоду и с монтажными поясами.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков. Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами

Водосток состоит из следующих элементов:

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

• желобов;
• труб водоотводящих;
• воронок;
• дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м2 снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда –  его пропускную возможность.

Капельник для металлочерепицы

Сама установка капельника на крыше начинается с монтажа карнизной доски. Ее монтируют с запилом в стропильную ногу. Ширина этой доски обеспечивает надежное опирание капельника, поэтому считаются возможными такие сечения: 150х30 мм или 100х25/30 мм.

Если вы строите металлическую крышу, то в этом случае мембрана должна быть вынесена на поверхность капельника, и направлять потоки прямо на него, а оттуда – в водосточную систему.

Так вся кровельная конструкция получается максимально герметичной:

Сам капельник, который устанавливают под мембрану, необходимо крепить коррозиестойкими гвоздями с шляпкой 9 мм, с шагом с 20 см, и нахлестом не мене 5 см.

Еще есть такой подвид фартука, как пластиковый свес с вентиляционными каналами, но на российском рынке такие встречаются нечасто.
