Самостоятельное укрытие смотровой ямы в гараже

Утепление смотровой ямы в гараже. Особенности гидроизоляции и теплоизоляции гаражной ямы

Выбирать материалы для гидроизоляции и утепления смотровой ямы необходимо на стадии планирования. Это позволит правильно рассчитать параметры сооружения и принять решение по его внутренней отделке.

Материалы для гидроизоляции

В качестве гидроизоляции для гаражной смотровой ямы можно использовать:

битумные материалы (рубероид и его разновидности, битумную смолу; срок эксплуатации 10–15 лет);

Выбирать материалы для гидроизоляции и утепления смотровой ямы необходимо на стадии планирования

полимерный геотекстиль (одно- и многослойные полимерные мембраны на самоклеящейся основе; срок службы составляет не менее 50 лет);

Геотекстиль в рулонах — хороший вариант для гидроизоляции и теплоизоляции гаражной ямы

проникающие составы (сухие минеральные или минерально-органические смеси, разводимые водой непосредственно перед применением; срок службы равен сроку эксплуатации обрабатываемых поверхностей);

Проникающие составы равны сроку эксплуатации обрабатываемых поверхностей

жирная глина в сочетании с продуктами нефтепереработки (в комбинации с современными материалами жирная глина увеличит эксплуатационный период основной гидроизоляции);

Жирная глина подходит для первичной гидроизоляции котлована смотровой ямы

жидкая резина (эмульсия, в состав которой входят латекс, полимеры и стабилизирующие вещества; срок службы около 25 лет);

Жидкая резина хорошо подходит для гидроизоляции подземных бетонных конструкций

Гидроизоляцию гаражной ямы необходимо выполнять в комплексе с теплоизоляционными мероприятиями. Последние позволяют снизить утечки тепла через пол и стены сооружения, а также минимизировать количество конденсата, образуемого вследствие перепада температур.

Теплоизоляционные мероприятия

Для теплоизоляции смотровой ямы прекрасно подходят экструдированный пенопласт и керамзит. Первый укладывается на гидроизоляцию стен сооружения и укрывается пароизоляционной плёнкой, после чего заливается бетонная стяжка.

Теплоизоляция бетонных стен смотровой ямы экструдированным пенопластом — один из самых распространённых вариантов

Керамзитом засыпается песчано-гравийная подушка, обустраиваемая на дне ямы. На утрамбованную подушку устанавливается пароизоляция, после чего выполняется заливка или укладка пола.

Теплоизоляция пола смотровой ямы керамзитом

Внимание: при высоте залегания грунтовых вод менее 2,5 м необходимо организовать дренажную систему с водоотводом за пределы помещения гаража

Как сделать смотровую яму из кирпича для машины

Если не хочется возиться с бетоном, внутренние стены смотровой ямы можно сложить из кирпича.

Что нужно для работы

Для работы по строительству кирпичного варианта смотровой ямы потребуются: щебёнка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решётки для устройства вентиляции и, конечно, сам кирпич.

Бетонирование днища

Работы в котловане начинаются с бетонирования днища. При кирпичных стенах смотровой ямы пол всё равно делается бетонный. Алгоритм традиционный: подушка из песка и щебёнки, гидроизоляция с выведенными вверх краями, бетонная заливка. При большом желании можно уложить и залить армирующую сетку – хуже не будет.

Кладка кирпичных стен

Кладка стен ведётся в один кирпич. При выкладывании нужно предусмотреть небольшие ниши для осветительных приборов и полочки для инструментов. Практика работы в смотровых ямах показывает, что    оптимальные размеры для стандартной ниши должны быть такие: глубина 12 см, высота 25–30 см, а длина примерно 50–75 см. Кирпич укладывается вперевязку со смещением на полкирпича.

Между кирпичной кладкой и стеной котлована оставляется зазор для последующей засыпки щебёнкой и ранее выкопанным грунтом. Спецы рекомендуют каждые четыре ряда кладки штукатурить с обеих сторон.

После этой операции в пазухи между кирпичной стеной и стеной выкопанного котлована засыпается выкопанная ранее и сохранённая земля. В эту землю следует добавить глину. Засыпка ведётся слоями по 15 см с обязательной трамбовкой.

Ещё один важный момент. Несмотря на все старания, в смотровую яму будет попадать вода: и с колёс может накапать, и пролить что-нибудь можно, и конденсат будет появляться. Чтобы не было луж по всему полу ямы, делается маленький уклон в один угол. И там делается небольшое углубление, куда и стекает нежелательная вода. А сам приямок в целях безопасности накрывается прочной решёткой.

Смотровая яма имеет довольно большой объём, а работы в её районе проводятся не самые дезодорированные: и двигатель придётся завести, и масло протечёт, и бензин капнет. Яма постепенно наполняется вредными запахами, которые необходимо удалять. Поэтому нужна вентиляция. Вентиляцию лучше всего делать комбинированную: естественную и принудительную, с дополнительным вентилятором. Вдоль одной стены в углу нужно проложить трубу. Все испарения будут удаляться, и конденсат не появится.

Инструменты и материалы

Бетонирование ямы ничем не отличается от подобных работ на других объектах. Сначала нужно запастись необходимыми инструментами и материалами. Инструмент и приспособления нужны простые: лопата штыковая или совковая, ведро, плотницкий инструмент для изготовления опалубки. Для выравнивания поверхности нужны правила.

Инструмент посложнее – вибратор для обработки залитой смеси. Самым сложным и главным является бетоносмеситель, в котором будет приготовлена смесь. При заливке потребуются армировочная сетка для заливки, жёлоб, маяки.

ФОТО: cdn.vseinstrumenti.ruБетоносмеситель

Бетонирование пола

Пол в самой яме и вокруг неё должен быть предельно ровным и выверенным по горизонту. Горизонтальность обеспечивается заливкой по маякам. Смесь для заливки пола составляется в следующей пропорции:

• одна часть цемента;
• три части карьерного песка;
• часть гравия мелкой фракции;
• вода.

Заливка пола раствором цемента для повышения его качества должна быть одноразовой непрерывной, на предварительно очищенную поверхность. Под бетонной заливкой устраивается плёночная гидроизоляция. Лучшим вариантом считается изолон, в его отсутствие применяют рубероид или толстую полиэтиленовую плёнку. Края плёнки должны быть выше уровня бетонной заливки, их потом прикрепляют к стене.

Изготовление стен из бетона

Бетонные стены заливаются в опалубку. Это самый популярный метод изготовления бетонной стены. С помощью опалубки раствору задаётся необходимая форма, и он не растекается. Опалубку следует строить разборную, но прочную. Она не должна деформироваться под напором залитого в неё бетона. Полное затвердение бетона происходит через четыре недели.

ФОТО: pro-karkas.ruЗаливка бетона в опалубку

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Н2 Виды

Прежде чем задумываться о том, как правильно залить фундамент под гараж, нужно определиться с его видом. На сегодняшний день в нашей стране принято использовать такие виды гаражного фундамента:

• Ленточный
• Свайный или столбчатый
• Монолитный или плитный

Ленточный фундамент под гараж представляет собой железобетонную конструкцию, уложенную в земле в виде ленты. Сегодня подобный вид фундамента является самым востребованным и распространенным, так как выполнить его можно самостоятельно.

Монолитное основание под гаражное помещение подразумевает под собой наличие одной сплошной плиты, которая является и основанием гаража, и его полом. Данный вид фундамента чаще всего используется лишь в случаях, когда строительство планируется в сложных условиях – наличие болотистой структуры почвы, неглубоко расположенных грунтовых вод или пучения земли. По сравнению с другими видами фундамента, монолит можно считать самым надежным и устойчивым. Однако есть у него и ряд недостатков – сложность технических расчетов и затратная часть на строительство.

Столбчатое основание гаража представляет собой заглубление специальных асбестоцементных или металлических столбов глубоко в землю, которые и выполняют функцию поддержки. Обустройство подобного фундамента требует небольших физических и временных затрат (не больше дня при условии четырех рабочих рук). При этом возводить стены гаража можно сразу же после установки свай.

Глубина, ширина и длина ямы до и после обустройства

Глубина зависит от типа ямы и роста человека, который будет в ней чаще всего работать. Ямы бывают двух типов – стоячие и сидячие. Разница между ними в глубине. Сидячая яма позволяет комфортно работать в ней, сидя на стуле или табурете. Такая яма полезна людям, которые самостоятельно обслуживают и ремонтируют автомобиль, но по каким-то причинам не могут долго оставаться на ногах. Недостаток такой ямы – более сложное передвижение по ней. Стоячая или ростовая яма не мешает свободному передвижению, поэтому подходит для большей части водителей и автовладельцев. Чтобы определить оптимальную высоту сидячей ямы, сядьте на стул или табурет, который будете использовать в ней и измерьте расстояние от пола до макушки. Отнимите от него 5 см и получите высоту сидячей ямы. Точно так же определите высоту ростовой ямы – ваш рост минус 5 см. К полученной глубине прибавьте 20 см, которые необходимы для заливки дна ямы бетоном.

Ширина готовой ямы должна быть на 5 – 10 см уже минимального расстояния между внутренней стороной колес задней оси. Ширина ямы до обустройства зависит от способа отделки стен и крепления защиты. Если вы будете обкладывать стены ямы кирпичом «в четверть», то ширину необходимо увеличивать на 20 – 25 см. Если будете заливать стены железобетоном, то необходимо увеличить ширину на 20 см. Если же решили обложить стены « в полкирпича», то необходимо увеличить ширину на 40 см. Наиболее эффективны обкладка стен в полкирпича и заливка бетона, в этих случаях не требуется создавать отдельную площадку для крепления порогов безопасности. Самое простое – залить стены железобетоном, самое дешевое – обложить кирпичом в четверть.

Длина ямы зависит от размеров гаража и ваших возможностей. В любом случае она не должна быть короче длины автомобиля. В противном случае обслуживание машины будет сопряжено с серьезными неудобствами. Оптимальная длина ямы равна длине автомобиля от бампера до бампера плюс 1 – 2 метра. В такой яме вы сможете оборудовать удобный спуск и без проблем получите доступ к любому агрегату автомобиля.

 Правильный подбор материала для засыпки

Если вы решили засыпать яму в гаражном помещении, требуется правильно подобрать материал, который станете использовать. Это позволит получить максимальный эффект от сделанной засыпки.

Керамзит

Обычно яму засыпают керамзитом, представляющим собой обожженную глину. Материал весит не много, следовательно, его легко засыпать. Засыпка не должна закрывать вентиляционные отверстия. Кроме того, керамзит требуется предварительно высушить, так как влажный материал может привести к тому, что доски пола начнут гнить.

Смесь древесной стружки

Яму возможно засыпать смесью древесной стружки и пены. При застывании материал обеспечивает заполнение пространства, защищает от действия холодного воздуха, влаги.

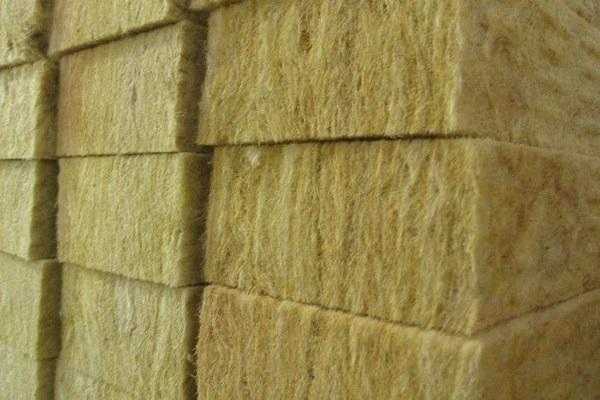

Минеральная вата

Иногда яму засыпают минеральной ватой. Она выгодно отличается от стекловаты тем, что содержит мало мельчайших частичек, представляющих опасность для человеческого организма.

Засыпать ее несложно. Сначала в яме создают гидроизоляционный слой, применяя строительный степлер. После закрепления гидроизоляции можно приступать непосредственно к монтажу минеральной ваты.

Материал закрепляется особыми болтами с крупной шляпкой. Это позволяет минимизировать вероятность того, что вата повредится либо разорвется.

Минеральная вата надежно защищает яму от сквозняков, считается экологичным материалом, который сохраняет тепло.

Пенополистирол

Засыпка ямы посредством пенополистирола считается весьма эффективной, при этом не ухудшает вентиляцию. Материал водонепроницаем, следовательно, нет необходимости создавать гидроизоляционный слой. Недостаток материала заключается в том, что при использовании пенополистирола требуется усиливать защиту несущих балок.

Щебень

Если погреб весной не заполняется водой, а засыпать вы его хотите для минимизации вероятности обрушения, используйте щебень и обычную землю. На дно ямы сыпьте землю, а сверху щебень. Однако подобный «идеальный» расклад встречается редко, потому использовать щебень можно далеко не каждому автомобилисту.

Песок

Песок стоит использовать, если погреб весной затопляется на двести-триста миллиметров. Кроме того, песок оптимален для ям, дно которых покрыто только деревянным материалом, без бетона.

Асфальтная крошка

Асфальтная крошка представляет собой измельченный посредством фрезерных инструментов асфальт. Перед ее засыпкой требуется осуществить выравнивание и расчистку пола. Слой асфальтовой крошки нужно наносить на предварительно засыпанный битый кирпич/камень.

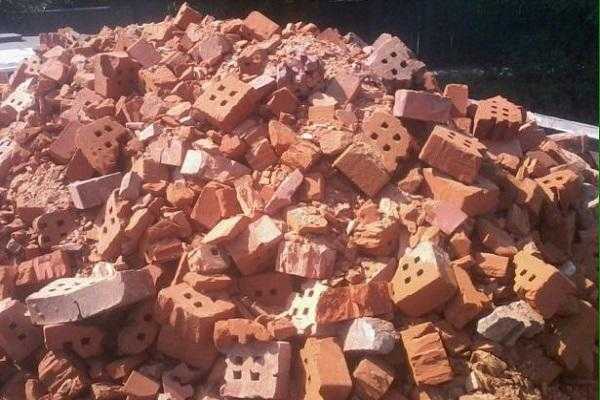

Битый кирпич

Битый кирпич обычно применяют в сочетании с асфальтной крошкой. Сначала засыпают слой кирпича, а затем на него насыпают измельченный асфальт.

Глина

Если гараж находится в местности с большим количеством грунтовых вод, нужно применять глину с песком. Сначала сыпется глина, затем песок. Универсальной является засыпка из песка и обожженной глины, однако стоит она недешево.

Алгоритм работы

Чтобы дренажная система работала правильно и бесперебойно, ее необходимо качественно вмонтировать, следуя всем правилам проведения работ. Вот краткий курс, как устанавливается дренаж.

1. На первом этапе работ копается просторная траншея с уклоном, для достаточного стекания воды. Уровень траншеи делается ниже пола и копается по всему периметру фундамента. А также для дренажной системы понадобится широкий глубокий колодец, его необходимо установить недалеко от гаража, примерно 10-15 метров.
2. Траншея выкладывается с помощью геотекстиля.
3. На него выкладывается плотный толстый слой щебенки, толщиной в 10 см – это первичный слой для фильтрации воды.
4. Далее начинается закладка основной дренажной трубы, желательно завернуть трубу в геотекстиль, прежде чем укладывать на насыпь.
5. В течение всех работ следите за тем, чтобы угол уклона оставался таким же и сохранялся по всей длине трубы траншеи. Далее выводящая труба прокладывается к установленному поодаль колодцу с использованием тройника.
6. После укладки трубы, уклон снова покрывается щебенкой. Оставляется в процессе работы лишь 20 см до верхней границы траншеи.
7. Полностью изолирует дренажную систему от грунта последний слой геотекстиля, наложенный на слой щебня. Завершенную траншею можно засыпать песчаной смесью.

Дренажная система готова, она надежно защищает подвал от грунтовых вод в любое время года. Устанавливать подобную систему рекомендуется владельцам гаражей, находящимся недалеко от водоемов.

Преимущества смотровой ямы

Основным достоинством смотровой ямы на участке является возможность личного осмотра, и ремонта автомобиля, без помощи специалистов, это помогает сэкономить на расходах.

Чтобы определить материальную выгоду, можно подсчитать, сколько раз в год автомобиль подвергается ремонту, заменен определенных деталей, или масла. Сравнить с ценами на станции технического обслуживания, и узнать свою экономию.

Яма имеет просторное место, в котором можно хранить различные инструменты или запасные детали для автомобиля, особенно если в гараже немного места.

При правильном сооружении смотровой ямы, можно сэкономить на дальнейших расходах для обслуживания автомобиля, так как эту работу можно выполнять самостоятельно. Перед началом работы, необходимо правильно рассчитать размеры углубления в чистовом виде, выбрать место, и материалы.также нужно учитывать все условия сооружения, первым, и самым основным является расположение грунтовой воды, она не должна находиться близко к поверхности. Вначале обустраивают пол, а затем приступают к сооружению стен, с учетом проведения освещения, и вентиляции.

Основные требования к смотровой яме

Поскольку нормальным считается работа в полный рост, с поднятыми руками, глубина ямы обычно превышает рост человека.

При этом не обязательными, но очень полезными являются такие элементы, как:

• качественно укрепленный край углубления. Поскольку пол гаража обычно забетонирован, лучше использовать для укрепления металлический уголок. Его можно установить на стадии бетонирования;
• освещение. Свет не должен слепить глаза, и при этом лучи направляются не вниз, а вверх, к днищу ремонтируемого автомобиля. Поэтому в качестве светильников обычно используют модели с направленным мягким светом;
• полка/полки или ниши для инструментов. Ниши удобнее, поскольку меньше риск в ограниченном пространстве задеть их рукой или плечом, травмироваться или просто уронить все нужное на пол;

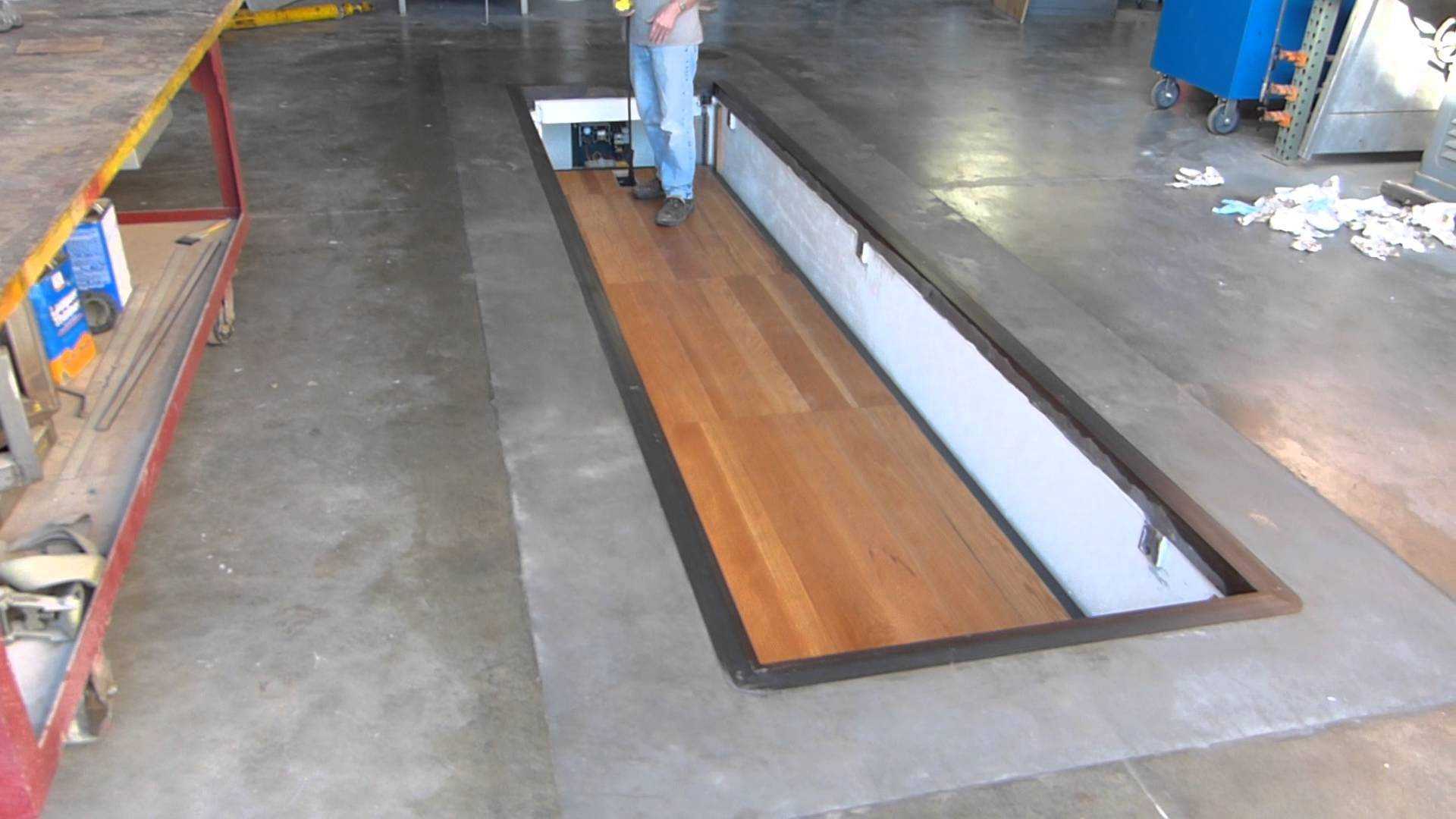

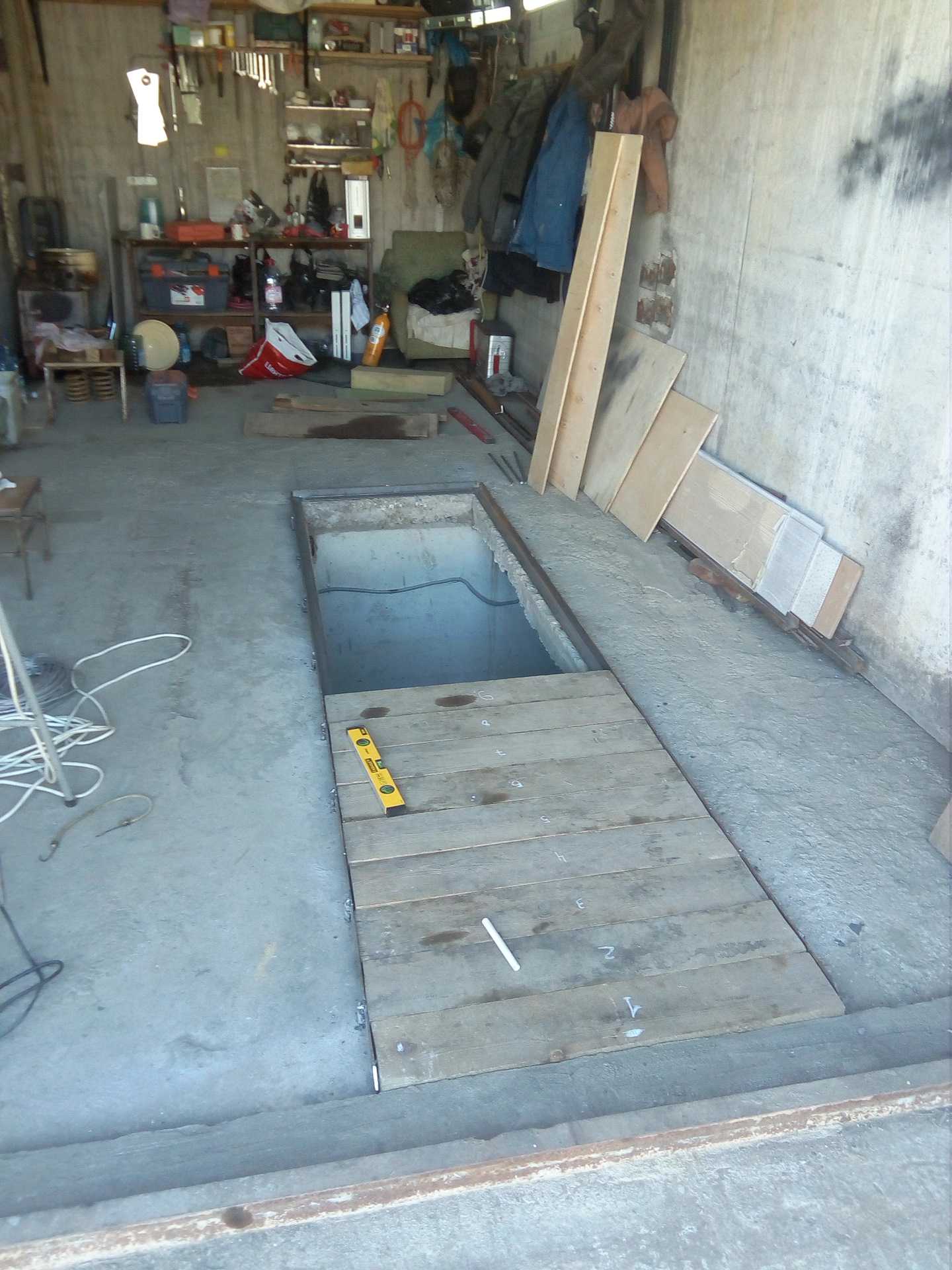

• настил или крышка, закрывающие яму вне моментов использования.

Размеры смотровой ямы во многом зависят от того, какой именно транспорт обслуживается в гараже/мастерской. На схеме ниже показаны примерные габариты углубления и положение колесоотбойников (если они устанавливаются).

Ширина смотровой ямы для легковых автомобилей редко составляет более 1 м, а чаще – 80 см. Это связано с относительно небольшим расстоянием между колесами машины, а ведь от внутренней кромки колеса до края ямы должно оставаться не менее 20 см!

Если размеры гаража или мастерской позволяют, имеет смысл сделать один край канавы со ступеньками, как показано на чертеже ниже. При этом следует иметь в виду, что возможность выйти из углубления должна быть даже в том случае, когда машина стоит на ней. Следовательно, длина канавы должна быть как минимум на 1 м больше, чем общая длина автомобиля (ступени не учитываются).

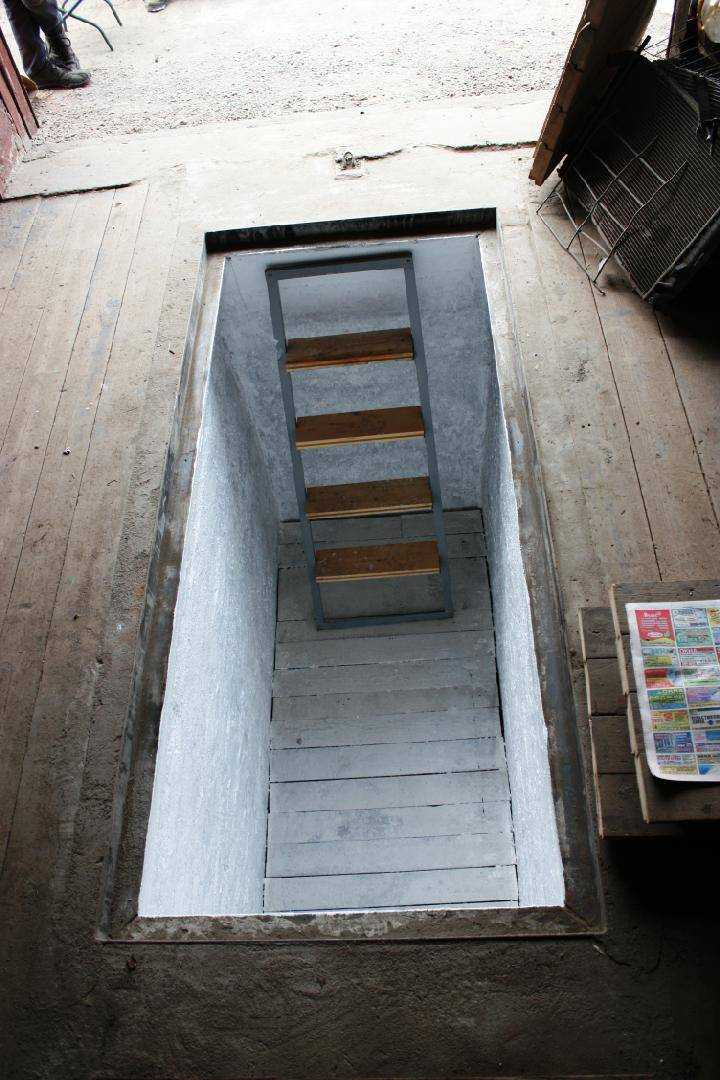

Если для полноценной лестницы места недостаточно, можно устроить металлическую или деревянную лестницу.

Точные размеры смотровой ямы ГОСТами не регламентируются, большая часть параметров оставляется на усмотрение проектировщика в конкретном случае с учетом класса и особенностей ремонтируемой техники. Однако ряд параметров гаража или мастерской, имеющих отношение к обустройству канавы, определяются СНиП 21-02-99:

• между стеной строения и стенкой машины должно быть не менее 0,8 м;
• колонны, пилястры, любые другие внутренние и пристенные элементы конструкции должны быть удалены от борта авто на 0,5 м минимум;
• обязательна достаточная прочность пола и краев, а также внутренней конструкции (бетонных или кирпичных/блочных стен) смотровой канавы.

Способы гидроизоляции подвала и смотровой ямы гаража

При  отсутствии  или некачественном проведении гидроизоляционных мероприятий во время строительства гаража смотровая яма и подвал могут стать местом сбора грунтовых вод, причиной увлажнения стен, образования и развития плесени.

Существует три основных типа гидроизоляционных мероприятий, осуществление которых позволяет решать проблемы различного типа:

• Безнапорная гидроизоляция предназначена для защиты помещений от паводков и атмосферных осадков. Работы по её осуществлению заключаются в нанесении битумных мастик на пол и стены.
• Противонапорная гидроизоляция направлена на защиту подземных помещений от попадания в них грунтовых вод. Для решения этой задачи сооружают гидроизоляционный пирог, состоящий из 3-х слоев шламового раствора, перемежающегося с битумными мастиками.
• Противокапиллярная гидроизоляция защищает пол помещения от проникновения влаги по капиллярам. Состав мероприятий – гидроизоляция трещин и швов, обработка поверхностей составами глубокого проникновения.

Гидроизоляция стыков и трещин играет важную роль в общем обеспечении защиты подземных гаражных помещений от проникновения влаги.

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее.

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

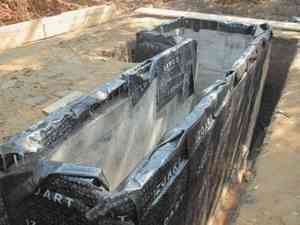

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце перехлеста. Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он всплывает.

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключитьвсплытие кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).
