Как сделать подшивку фронтонов

Вариации оформления фронтонов

Помимо обычных треугольных фронтонов двускатных кровель можно повстречать много других систем: полувальмы обыкновенные и двойные, голландские кровли и их производные.

Правое крыло строения имеет обыкновенный фронтон двускатной кровли. Левое — полувальмовый

Все комбинированные кровли имеют фронтонные свесы.

Фронтон древнего дома в Эрфурте (в самом центре) поднят над уровнем крыши. Здание кажется довольно высоким, чем есть в действительности

Подшивка фронтонных свесов — дело в общем простое, но требующее конкретных аккуратности и плотницких навыков. При устройстве подшивки нужно предусматривать вентиляцию пространства под кровлей.

Как сделать Фронтонный свес крыши своими руками. Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

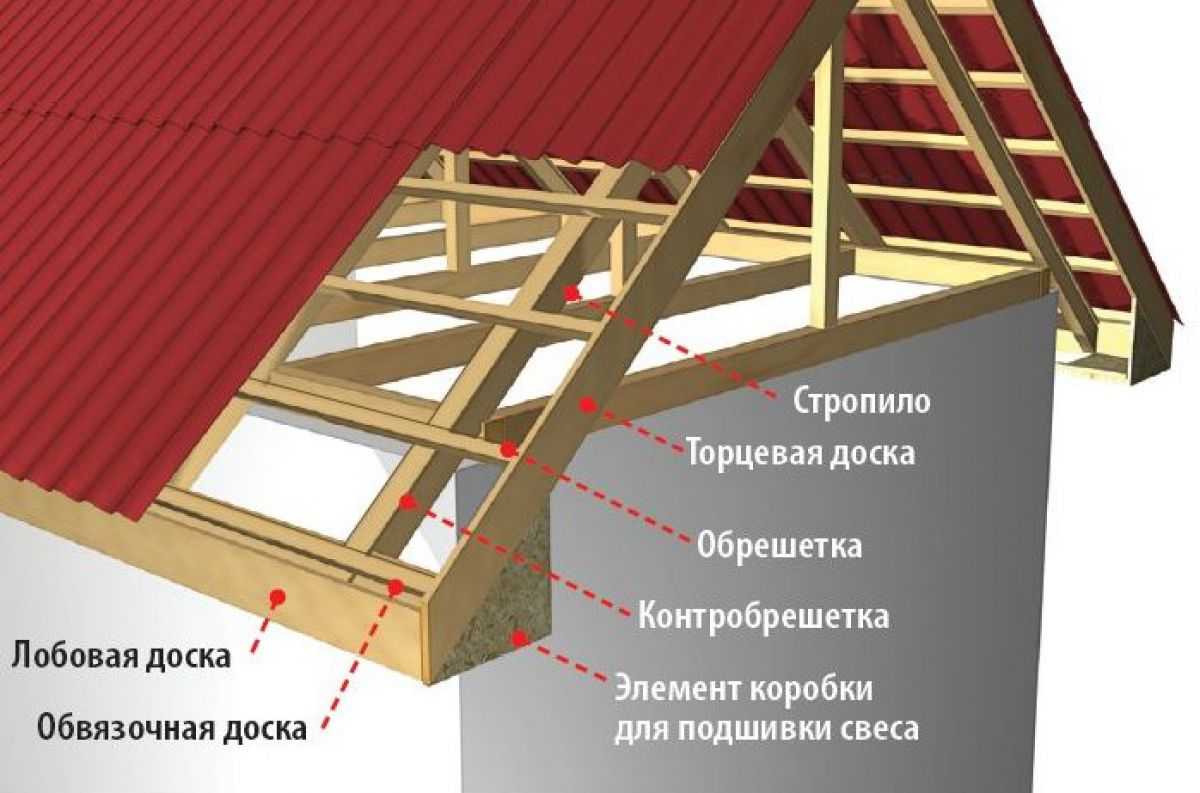

Конструктивные решения можно выполнить следующим образом:

Свес формируется за счет обрешетки кровли . Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

Способ, при котором фронтонный свес отсутствует . Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Конструктивные решения можно выполнить следующим образом:

Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

Свес выполняют параллельно стропильной конструкции.Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

О выборе материалов для свеса

Сегодня достаточно много материалов для карниза, у каждого есть свои плюсы и минусы. Тем не менее все они весьма эффективно обеспечивают вентиляцию и защищают кровлю от влаги

Выбирая той или иной из материалов, обращайте внимание не только на его внешний вид, но и на срок эксплуатации

Подшивка из профнастила

Этот материал представляет собой оцинкованную сталь, покрытую полимерным напылением. Профнастил устойчив к большим нагрузкам, температурным перепадам, у него подходящая жесткость. Между слоем профнастила и поверхностью стены нужно оставить зазор, который бы равнялся высоте волн материала.

Подшивка из софитов

Более популярный материал, используемый при сооружении карнизов крыш, который есть не что иное, как сайдинг, но с вентиляционными отверстиями. Другим отличием материала является использование в производстве специальных ультрафиолетовых стабилизаторов, защищающих карниз от вредного воздействия солнечных лучей.

Софиты делятся на несколько типов в зависимости от материала, используемого при изготовлении.

1. Характерной чертой медных софитов является долговечность и презентабельность, но вместе с тем и высокая стоимость. Такие софиты очень прочные и негорючие.
2. Виниловые софиты стоят меньше, поэтому и пользуются большей популярностью при подшивке свесов. У них незначительный вес и приятный внешний вид, тем не менее они эффективно защищают кровлю от влаги. Процедура монтажа достаточно проста. В результате получается бесшовное полотно, которое обеспечивает хорошую вентиляцию. Сегодня существует несколько типов виниловых софитов – сплошные на три полосы, перфорированные и перфорированные на три полосы.
3. Оцинкованные софиты хороши тем, что не требуют постоянного ухода за собой. Они характеризуются прочностью, огне- и влагоустойчивостью. Недостатком можно считать только большой вес, из-за чего процедура установки может быть достаточно трудоемкой.
4. Алюминиевые софиты отличаются легкостью и эластичностью, в случае необходимости их можно легко отремонтировать. Кроме того, краска, которая наносится на алюминиевую поверхность, очень стойкая, из-за чего цвет не блекнет даже при длительном воздействии солнечных лучей. Единственным минусом софитов из алюминия является неразнообразная палитра, состоящая лишь из коричневого или белого цветов.

Подшивка из вагонки

Какие бы новые материалы ни появлялись, а даже сегодня довольно часто встречаются свесы, выполненные из настоящего дерева. В данном случае нужно очень тщательно подбирать материал, ведь карниз будет находиться на улице и, следовательно, подвергаться агрессивному воздействию окружающей среды. Не нужно экономить и приобретать вагонку потоньше – постарайтесь, чтобы толщина материала составляла минимум 2 сантиметра. Влажность вагонки должна быть среднего уровня.

Доски нужно прибивать в двух сантиметрах от стены, чтобы обеспечить хорошую вентиляцию.

Свесы кровли – классификация и монтаж

Кровельные свесы и их классификация

• Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
• Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
• Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
• Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: “Как сделать карнизы под крышей”). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

• Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
• Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.Совет

  : Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

• Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Обшивка свесов: материалы и монтаж

Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

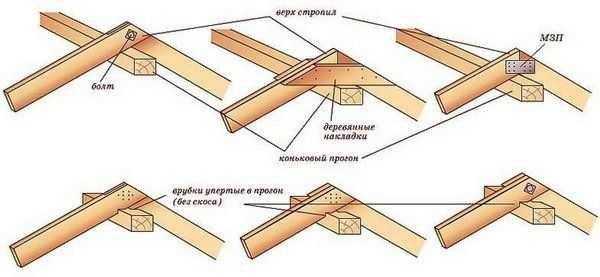

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство фронтонного свеса крыши. Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес

Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

• Свес формируется за счет обрешетки кровли . Это самый экономичный способ. Просто при, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (, европейский шифер, металлическая). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

Способ, при котором фронтонный свес отсутствует . Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

• Свес выполняют параллельно стропильной конструкции. как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки,.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица,, керамическая черепица).

Способы подшивки свесов

Существует два способа подшивки свесов :

1. короб из дерева
2. по стропилам.

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

Материалы, которые используют при отделке свесов

Вагонка. Один из самых удобных вариантов

Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели

Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этогои приступаем к монтажу. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

 Специалисты рекомендуют через 3-4 доски устанавливатьХотя многие пренебрегают этим.

• Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.

ПВХ пластиковые пустотелые панели . Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.

Фронтонный свес односкатной крыши. Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Применение ПВХ

В небольших домиках (к примеру, дачных) обшивка фронтонных свесов крыши может производиться в том числе и обычными пустотелыми пластиковыми панелями. Этот способ облицовки считается на данный момент самым дешевым. Крепят к элементам стропильной системы и фронтона ПВХ-панели в данном случае обычным образом — с использованием саморезов. Недостатком этой разновидности подшивки является в первую очередь малая прочность материала. К тому же панелями ПВХ не рекомендуется отделывать свесы с южной стороны дома. Устойчивостью к УФ-излучению этот материал, к сожалению, не отличается. На солнце такие панели быстро разрушатся.

Более дорогим, но при этом надежным вариантом обшивки для свесов являются софиты. Так называют ПВХ-ламели, предназначенные для использования на улице. На данный момент это самая современная разновидность подшивки для фронтонного свеса крыши. На фото ниже можно видеть именно такой вариант облицовки выступов скатов в частном доме. Такой материал отличается большей прочностью, чем панели. К тому же он нечувствителен к солнечному излучению.

На рынке сегодня существуют в том числе и перфорированные софиты. Этот вариант на сегодня может считаться самым лучшим ответом на вопрос о том, чем зашить фронтонные свесы крыши. При использовании таких панелей отпадает необходимость в дополнительном обустройстве вентиляционных отверстий.

Существуют ли какие-нибудь нормативы

При обустройстве фронтонных свесов крыши своими руками обращают внимание в основном только на конструкцию стропильной системы, использованный для ее обшивки материал, размер здания и его архитектурные особенности. Никаких нормативов в плане сборки этой части кровли не предусматривается

Выноситься за пределы фронтонов такие свесы могут на любое расстояние. Чаще всего длина этой части конструкции кровли в частных домах составляет 40-80 см. В большинстве случаев при использовании любой технологии ширину фронтонных свесов крыши выбирают равной длине карнизов. Это позволяет собрать более гармоничную и эстетичную крышу.

Как делают фронтонные свесы

Однако, если постараться, можно попытаться сделать его самостоятельно, чтобы получить хорошее качество. Надежная и долговечная формовка. Необходимо передать эту работу на аутсорсинг профессионалам.

В следующем разделе описано, как правильно сделать фронтонный свес. Зная это, вы сможете лучше понять, как выбрать наиболее подходящий вариант для конкретной ситуации.

Обшивка сайдингом

Для такого свеса крыша должна выходить за пределы фронтона примерно на 50 см. Если вы посмотрите на свес снизу, то увидите, что стропила наклонены наружу.

К их внешнему краю прикреплена древесина. Предположим, что софиты были куплены в полосах по три метра каждая. Чтобы соединить их, необходимо сначала разрезать их на куски длиной 50 сантиметров.

Обратите внимание, что они должны быть расположены так, чтобы их края перекрывали друг друга в соседних секциях. Вдоль нижней стороны крыши

К стене прикреплен кусок дерева размером 5х5 см. Он прикручивается на место саморезами так, чтобы нижний край был заподлицо с нижним краем плиты

Вдоль нижней стороны крыши. К стене прикреплен кусок дерева размером 5х5 см. Он прикручивается на место саморезами так, чтобы нижний край был заподлицо с нижним краем плиты.

На следующем этапе необходимо аккуратно и точно прикрепить крышу. Сначала прикрепите его к одной стороне потолка, а затем к другой. Сначала прикрепите верхнюю часть, затем положите сверху нижнюю часть и закрепите ее.

Перед креплением деталей из листового металла убедитесь, что нижние части балок не выступают. Если это не так, вам нужно будет слегка подпилить их, чтобы закрепить крышу на плоской поверхности.

Специально вырезанный металлический лист укладывается рядом с изгибом окантовки и вдоль краев. Вдоль внешнего края крыши прибиваются уголки, чтобы закрыть отверстия. Места вкручивания саморезов должны быть окрашены для предотвращения ржавчины.

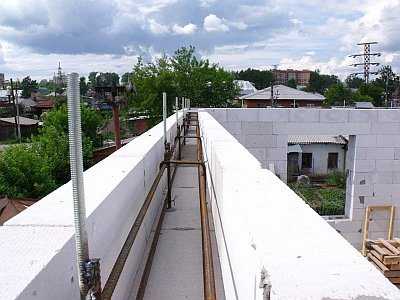

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

Мауэрлат можно делать различными способами

• в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
• в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
• в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

Вынос обрешетки на фронтон. Назначение

Собственно фронтоном называется часть кровли, ограждающая чердак от улицы со стороны торцевых фасадов здания. Монтируются такие конструкции на домах со всеми формами крыш, возведенных из любых материалов. В кирпичных и блочных конструкциях фронтоны могут собираться как из досок, так и из того же материала, из которого возведена коробка. В рубленых сооружениях они часто выполняются из бревна или бруса и служат как бы продолжением стен.

В щитовых домах этот элемент конструкции кровли практически всегда подшивается доской. Изготовленные с использованием такой технологии фронтоны при этом утепляются с применением, к примеру, минеральной ваты. Так поступают обычно тогда, когда хотят обустроить в загородном доме жилой чердак или мансарду. С обратной стороны фронтон в этом случае может обшиваться плитами ОСБ, фанерой или любыми другими листовыми материалами.

Кровля в загородном доме служит прежде всего, конечно же, для защиты от ветра, дождя, пыли и снега внутренних помещений. Однако крыши зданий выполняют и еще одну немаловажную функцию. Правильно собранная кровля дополнительно закрывает от дождя и снега и фасады постройки.

Длинные стены частных домов от намокания в непогоду защищают карнизные свесы. Торцевые же фасады и фронтоны при этом остаются для осадков уязвимыми. Чтобы эти части здания также не намокали в дождь и предусматриваются на крыше фронтонные свесы. Часто такие конструкции дополняются еще и козырьком.
