Свесы кровли — классификация и монтаж

Свес кровли – это конструкция, выступающая за пределы стен дома. Другое название этого конструктивного элемента – коробочка. Основная цель кровельного свеса – защита стен от атмосферных осадков.

Чтобы обеспечить наибольшую эффективность защиты – основания стропил кровли выводятся за пределы стен. Отрезок такого вывода составляет 50–60 сантиметров. Это минимальный свес кровли. Однако этот показатель можно увеличить. Стропильная система не всегда предусматривает выступы за стены дома. При таком варианте применяется принудительное удлинение стропил. Для этого используют «кобылки» (подробнее: «Кобылка: кровля своими силами. «)

Отметим, что необходимо защитить и фронтальную часть стен здания. Особенно это актуально, если дом деревянный. В таких случаях нужно заранее определиться, чем зашить фронтон деревянного дома. Стандартная величина свеса кровли – 500 миллиметров в длину. Кровельный край при этом содержит доску карнизного типа.

Нижнюю часть кровельных свесов следует обшить. Самый распространенный подшивочный материал – шпунтованная доска. Стоит сказать, что существует отличие конструкции скатного свеса от сооружения фронтального свеса.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие. Совет

Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Инструменты и материалы

Монтаж кровли производится на обрешетку, располагающуюся либо над стропилами, либо над утеплителем.

Для работ, помимо J-профиля и профильного листа также потребуется:

в случае, если дом построен из пеноблока или кирпича, а также других похожих материалов, необходимо взять перфоратор и саморезы с прорезиненными шайбами;
любой инструмент, в том числе ножницы по металлу для нарезки;
обрезная доска или брусок в ширину более 40 мм;
строительный уровень;
линейка с карандашом или другим пишущем предметом;
шуруповёрт с дюбелями либо саморезами по дереву;
изогнутая в форме буквы «Г» планка или угольник.

Для раскроя профнастила понадобятся:

гофрокартон стальной до 0,6 миллиметра;
ножовка с мелким шагом;
электролобзик по металлу;
циркулярная пила с мелкими зубьями.

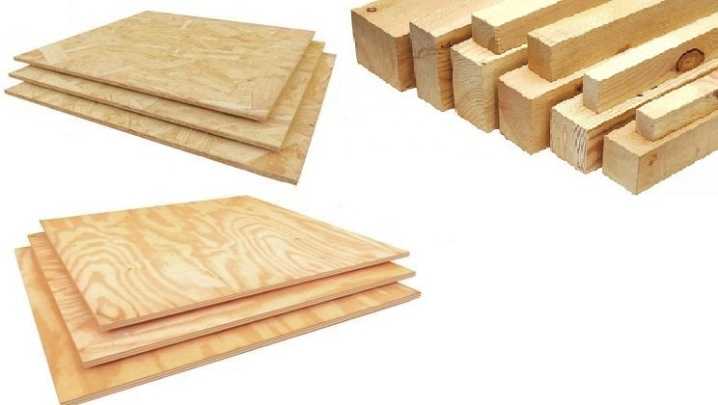

Для обустройства обрешетки:

брус 50х50;
доска 32х100;
ДСП или фанера около 10 миллиметров.

Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж

Зачем нужен карнизный свес крыши дома

Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.

Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали — на 100 мм.

Карнизный свес меняет архитектуру дома

Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.

Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.

Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.

Широкий карнизный свес прикрывает аттиковые стены (вертикальные участки стен) мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.

Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.

Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.

Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.

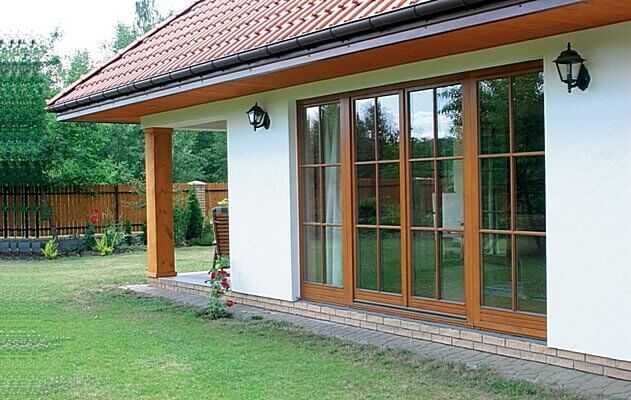

Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.

Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.

Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.

Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.

Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.

Карнизный свес экономит энергию

Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.

Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.

Вентиляция в карнизном свесе крыши

В карнизном свесе крыши для притока воздуха рекомендуется оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли.

В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.

Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади кровли. В верхней части крыши для выхода воздуха делают отверстия такого же размера.

Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.

Светильники в карнизном свесе крыши

В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.

Защитное оборудование для крыши

Сразу стоит оговориться, что температура не менее важна при строительстве, связанном с кровлей. Так, летом она не должна превышать 30 градусов по Цельсию, а в осенне-зимние месяцы, не должна опускаться ниже 15 градусов. Кровельные работы могут быть опасными

Следует проявлять осторожность и применять соответствующие меры безопасности, включая использование подходящих защитных перчаток, одежды и обуви

Одновременно поднимать один лист с грузовика способны двое рабочих, в зависимости от физических возможностей и погодных условий. Это также будет зависеть от длины листа и веса. Вес листов указан на сайте

Особую осторожность следует проявлять в ветреных или открытых местах

Монтаж карниза своими руками показан в следующем видео.

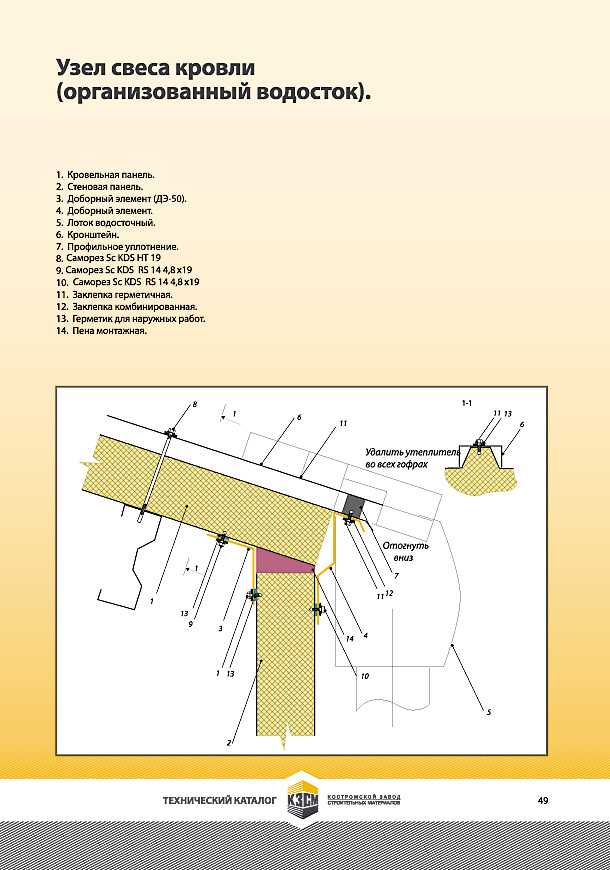

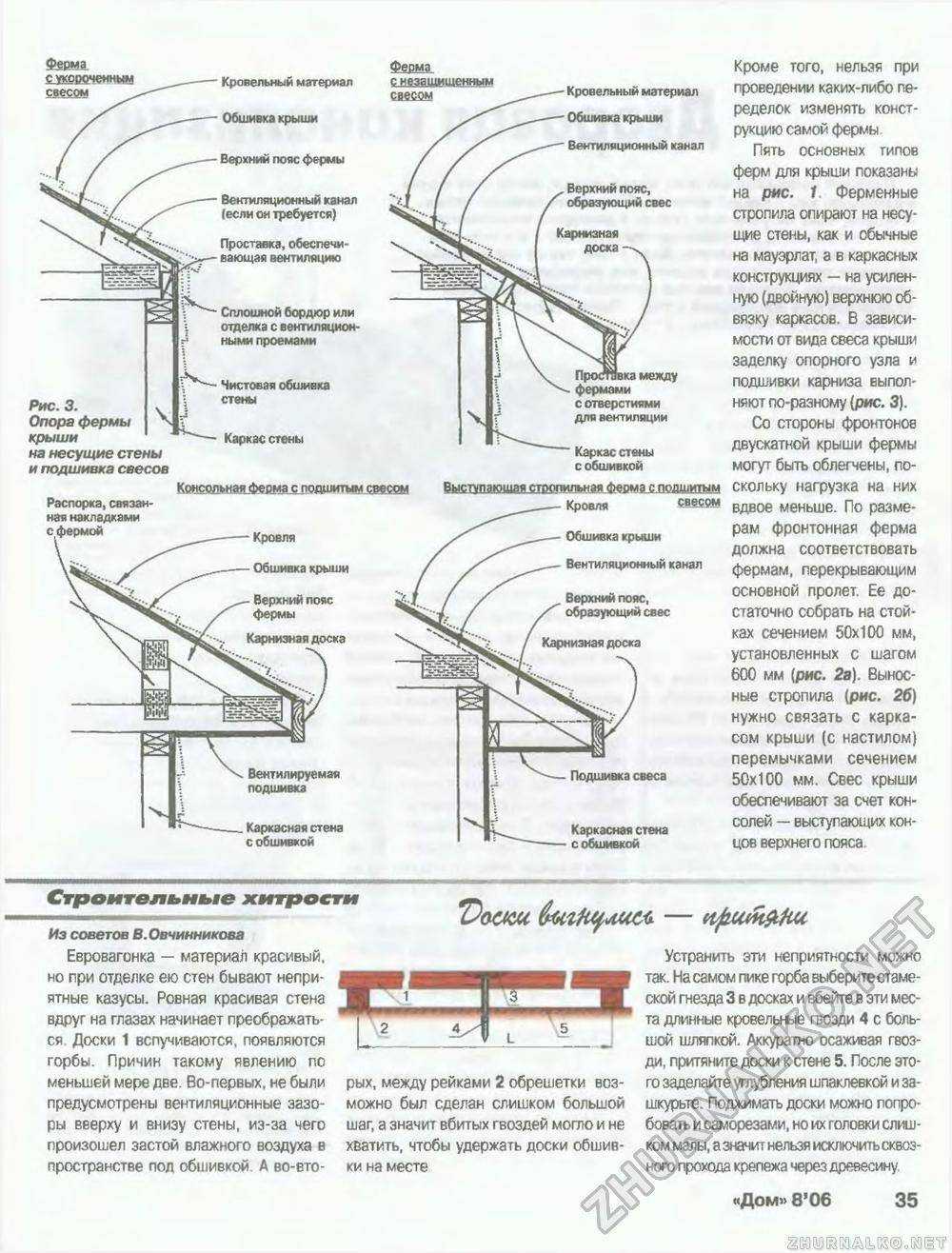

Узел карнизного свеса

Узлы кровли из металлочерепицы и конструкция с подшивкой для формирования технического пространства заметно отличаются. Разделяют конструкцию на 4 основных типа.

Изготовленный вровень

Свес кровли, изготовленный вровень

В этом случае длина стропильных ног не выходит за периметр здания. Но так как карниз все же необходим, производится принудительное удлинение: горизонтально к краю стропильного бруса устанавливают сливную доску. После настила кровли здесь монтируют водосток. В деревянном доме такой свес должен быть не менее 55 см, в кирпичном длина может быть уменьшена до 40 см.

Существенный недостаток решения – отсутствие защиты. Дождь и снег попадает на стены, а ветер свободно проникает в подкровельное пространство.

Открытый

Самый простой вариант: свес образуют стропильные ноги, желобок водостока монтируют на верхнюю кромку кровли. Образованный карниз не подшивается, так что лишних затрат не потребуется. Длина достаточная – 55–65 см, поэтому он хорошо защищает стены, особенно при крутом наклоне ската.

Закрытый

Свес кровли, подшитый профнастилом

Также образован выступом стропил. С внутренней стороны балок проделывают пазы, в них фиксирует обшивку. Конструкция более сложная, так как в этом случае потребуется обустроить вентиляцию. Между карнизом и стеной оставляют вентиляционные щели или же делают в подшивке отверстия и закрепляют в металлопрофиле решетку или перфорированные ламели. В этом случае воздух свободно проходит через щели, а в вентиляционную систему не попадает грязь и вода.

Фронтонный

Никаких ограничений в конструкции нет. По нормам свес кровли может быть подшитым и неподшитым. Но на деле лучше отделать карниз подходящим материалом, чтобы защитить стропильные ноги и брусья.

Кровля из профнастила: узлы

Сложные участки называют узлами — они требуют дополнительного внимания. Обычно это места стыков разных плоскостей и частей конструкции.

Установка и герметизация конька

Принцип утепления конька кровли

Под кровлей обязательно надо предусмотреть пространство для вентиляции, так как там скапливается конденсат. При монтаже профлиста вверху листы не стыкуют друг с другом — требуется зазор. Именно он обеспечивает отток воздуха и пара. Чем выше волна на листах, тем больше отверстие. Можно выбрать специальный конёк с вентиляцией.

Большой зазор — это не всегда хорошо. Высока вероятность, что отверстия забьются пылью, снегом или листьями, что ухудшит вентиляцию. Специалисты рекомендуют уменьшить зазор на 2/3, заполнив герметиком, или воспользоваться уплотнителем.

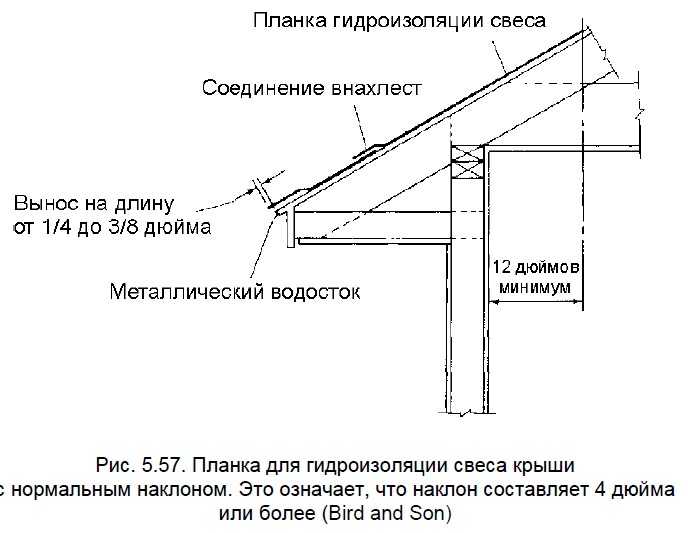

Подшивка свеса профлистом

Подшивка свеса кровли

Обшить свес кровли достаточно просто, прикрепив к фронтальной доске подходящий профиль с пазами. В них вставляются заранее нарезанные листы профнастила желаемой ширины. После этого к доске, прибитой к стропилам, подшивается второй край. Стыки закрыть капельниками: один снизу, другой сверху. Поверх него укладывают гидропленку.

Для водостока крюки желобов монтируются после нижнего капельника. Верхний в этом случае крепится после установки крюков.

Примыкание профнастила к стене

Принцип устройства примыкания профлиста к стене

Если профнастил примыкает к стене сооружения, необходимо обеспечить герметизацию во избежание протечек. Используется угловая планка определённой длины: для крыши — длинная, для завода на стену — короткая. В качестве крепежа можно выбрать гвозди, саморезы, дюбеля. Стыки обрабатывают силиконовым герметиком.

Ещё есть вариант: проштробить в стене канавку, завести угловую планку с загнутыми полочками (угол наклона 45 градусов). Закрепляется всё на кровле, как и в прошлом варианте, саморезами с резиновыми прокладками.

Проход трубы

Проход трубы через кровлю

Стальные и полимерные фартуки обеспечивают проход круглой трубы через кровлю. Представляют собой простую конструкцию: конусообразный верх (горловина) и низ (юбка), принимающий любую форму благодаря эластичности. Фартук одевают на трубу и опускают «юбкой» на профнастил. Молотком придают форму гофры, промазывая стыки герметиком.

Закрепив «юбку», остаётся зафиксировать горловину хомутом. Если конструкция плотно прилегает к трубе, можно ничего не делать. Однако правильнее накрыть крышу профнастилом с трубой, используя герметик.

Разновидности свесов

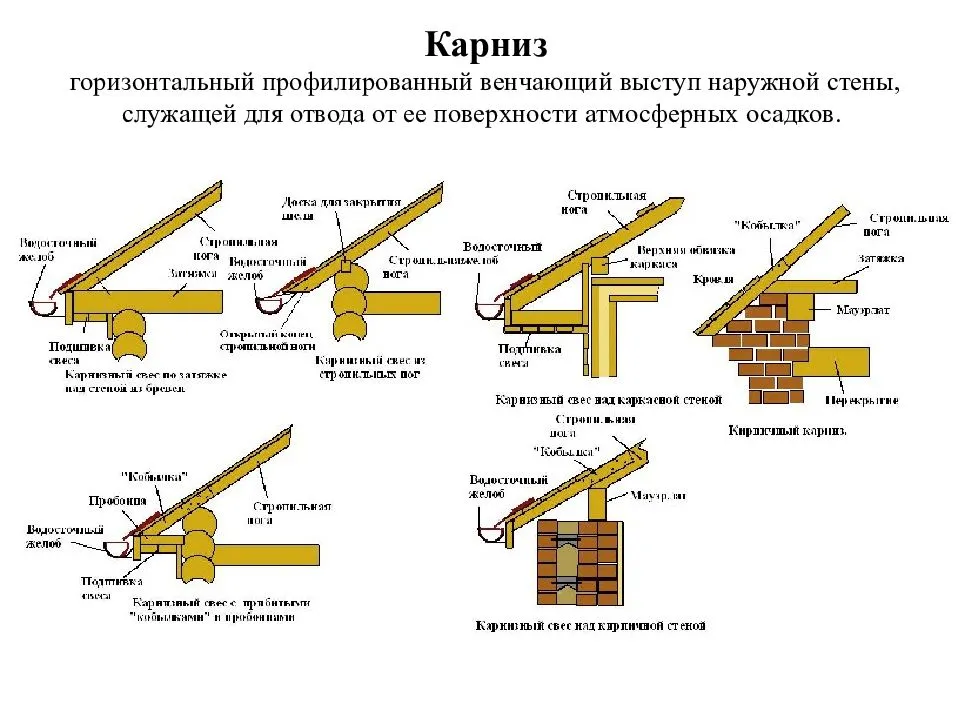

Под карнизом подразумеваются стропила, выступающие за границы фасада здания. Этот карниз бывает:

фронтальным;
боковым.

Рассмотрим каждый из них.

Фронтальный свес

Основная функция фронтального свеса – защита фасада. По сути это боковые края кровельных скатов, следовательно, у вальмовой крыши, имеющий 4 ската, таких краев нет.

Если же речь идет о двускатной крыше (а в большинстве домов именно такая), то несущие перекладины, установленные на стропила, выпускаются наружу. Также часто можно увидеть свес из досок обрешетки, уложенных под кровлей поверх пароизоляции. К ним крепится основная карнизная доска, которая впоследствии обшивается (об этом несколько позже).

Боковой свес

Такой свес есть у каждой крыши наклонного типа. Он создается стропилами, выходящими за пределы стен здания. Длина выступа зависит от отмостки и высоты здания, но в большинстве случаев составляет от 60 до 70 см.

Несмотря на нормы, порой встречаются и более узкие карнизы. Это можно исправить двумя способами:

надежно защитить стену от ветра, поскольку при косом дожде она сильно намокнет;
установить кобылки для наращивания длины стропил – более трудоемкая процедура, которую мало кто хочет выполнять (ведь придется вскрывать уже сделанную крышу).

Поэтому необходимую длину карниза следует продумать еще на этапе проектирования.

По всему карнизу стропила скрепляются досками – в будущем их нужно закрыть облицовочным материалом.

Организация вентиляции

Вентиляционная лента для свеса

Чтобы подшить свес кровли и оборудовать вентиляцией максимально быстро и качественно, соблюдают следующие рекомендации:

Работать лучше в теплое время года, с апреля до октября. Коэффициент теплового сжатия у разных материалов разный и этот момент нужно учитывать.
Заранее выбирают положение водостоков. От этого зависит конструкция свеса.
Материал для подшивки выбирают не только по красоте и практичности, но также по простоте ухода и долговечности.
Вентиляцию располагают как можно дальше от края, чтобы предупредить возможное попадание воды в систему.
Отделку карниза выполняют после утепления стены. Иначе часть под коробом останется неизолированной и дом будет терять тепло.
В деревянном здании карниз крепят на кронштейны. Для отделки берут доски с двойной окантовкой.

Продлить срок эксплуатации деревянного каркаса можно, если готовую конструкцию оштукатурить и покрыть слоем мраморной или гранитной крошки.
