Технология и особенности фундамента «перевернутая чаша»

Классификация

Выделяют три разновидности ребристых плитных оснований:

• с рёбрами, направленными вниз (в этом случае монолитная плита покоится на каркасе в виде сплошной ленты);
• с рёбрами, направленными вверх (сплошная лента из элементов жёсткости покоится на монолитной плите сверху);
• комбинированный вариант расположения каркаса.

Рёбра, повёрнутые вверх, дополнительно выполняют функции цоколя. Они обязательно утепляются. Между ними можно прокладывать инженерные коммуникации, а также устанавливать системы тёплого пола. Монолитная лента, находящаяся на плите сверху, является опорой не только для несущих стен, но и для материалов, облицовывающих фасад, а также крышных конструкций и перекрытий.

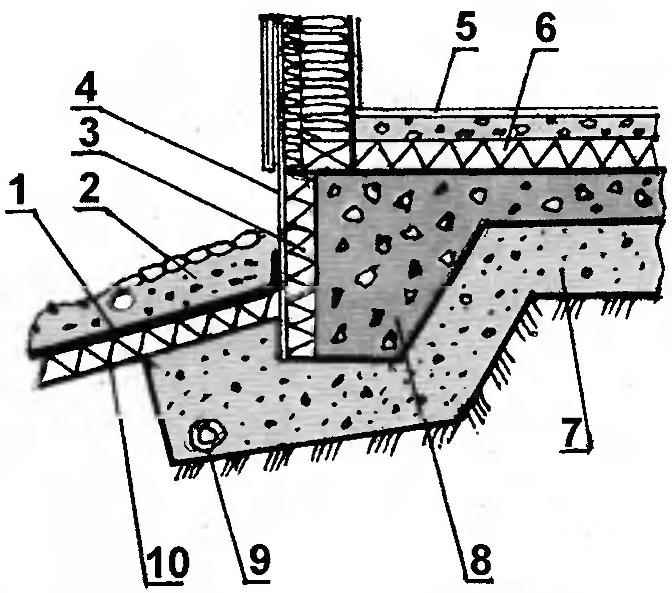

Фундамент с элементами жёсткости, повёрнутыми вниз, напоминает мелкозаглублённое ленточное основание, которое жёстко связано с уложенной выше монолитной железобетонной плитой. Единственное отличие состоит в том, что конфигурация ленты в сечении трапециевидная, а не прямоугольная.

Технология устройства основания с рёбрами, направленными вниз, несколько проще, чем во втором варианте. Всё дело в том, что в этом случае не потребуется возводить висячую опалубку. Также во время заливки элементов жёсткости не нужно следить за уровнем бетонной смеси, который по закону физики может начать подниматься на участке соприкосновения с плитой.

Источник

Глубина заложения фундамента

https://youtube.com/watch?v=0VzM6FtJxOE

Определяя этот параметр, необходимо принять во внимание, что боковая грань плитного основания должна быть приподнята над поверхностью почвы минимум на пятнадцать сантиметров. Это необходимо, чтобы максимально изолировать кирпичную кладку цокольной части объекта от почвы или от отмостки

По многочисленным расчетам ФЧП в разных условиях выведен средний показатель глубины плиты, равный десяти – двадцати сантиметрам. Отсюда следует, что ребра жесткости погружаются на тридцать пять – сорок сантиметров.

Выбор арматуры

Основное нагрузочное воздействие в бетонном массиве приходится на продольные металлические стержни, имеющие периодический профиль. Под легкие сооружения используют стальные прутья диаметром 1.2 см. Если планируется строительство более массивной конструкции, то размер арматурных прутьев достигает 1.6 см. В качестве поперечных связей каркасного основания используют отрезки такой же арматуры, иногда применяют гладкие прутья размеров 0.8 см.

Технология строительства

Строительство фундамента в виде перевернутой чаши ведется по определенным этапам, и вся технология выглядит следующим образом:

Земляные работы

Алгоритм их выполнения такой:

• специальной техникой удаляется верхний слой почвы, чтобы достичь требуемого уровня грунтовой основы;
• специалист при помощи приборов размечает оси и угловые участки, обозначая границы будущего основания;
• выставляются реперы из древесного материала. По вертикальным стойкам размечают верхний край плитной основы, высоту подушки из щебня. В горизонтальные доски вкручивают саморезы и натягивают шнуры, которые в пересечении определяют углы объекта;
• по всему периметру строительной площадки отрывают ров, необходимый для устройства ребер;
• вся площадка тщательно трамбуется.

Обустройство подушки

Утрамбованное дно засыпается щебенкой, толщина слоя которой должна доходить до реперной отметки. Выполняется уплотнение, после чего уровень высоты проверяется тахеометром, проводится проверка горизонтали, изъяны которой устраняются слоем песка.

Проблемные места трамбуются дополнительно. В местах установки ребер жесткости выполняются аналогичные мероприятия.

Гидроизоляция

С помощью этого защитного слоя формируется преграда для грунтовых вод, способных попадать в бетонное основание объекта.

Подготовленная площадка и рвы устилаются полиэтиленом или специальной мембраной. Последняя обходится дороже, но гарантирует надежность гидроизоляционного слоя.

Опалубка

Щиты опалубочной конструкции изготавливаются из древесины хвойных пород и крепежных элементов. Можно использовать щиты из многослойной влагоотталкивающей фанеры. Этот материал отличается прочностью и надежностью, может применяться многократно. Если застройщик желает сэкономить, то такую опалубку возможно арендовать.

Щиты собираются и складируются на специально подготовленной площадке. Как только все готово, их выставляют по периметру будущего фундамента с таким расчетом, чтобы верхняя грань превышала уровень монолита на пятнадцать – двадцать сантиметров.

При монтаже опалубочных щитов рекомендуется контролировать вертикаль и уровень верхнего края. Внутри щитов расстилается полиэтилен, чтобы бетонная масса не протекала через щели.

Какая минимальная толщина стяжки пола в квартире и жилом доме?

Если в качестве страховки установите лишние упоры, вреда от этого не будет. Слабый крепеж вызовет разрушение опалубочного ограждения, лишние финансовые расходы и увеличение строительных сроков.

Армирование

Арматурный каркас выполняется в две горизонтально расположенных сетки, отделенные друг от друга поперечными металлическими стержнями. Арматура плиты постепенно переходит в армирование ребер фундамента.

Горизонтальные и вертикальные каркасные элементы скрепляются специальной проволокой. Если предполагается заливка плиты под большую нагрузку, то металлический каркас монтируется с применением сварочного агрегата.

Бетонирование

Главная особенность этого рабочего этапа – непрерывность выполнения заливки бетонной смеси. Как определено нормативной документацией, технологические перерывы между очередными порциями раствора не должны превышать двух часов, если температурный режим воздуха составляет восемнадцать градусов тепла.

Ручной способ приготовления раствора и бетонирования основания выполняется в том случае, если предстоят небольшие объемы работ. Площади монолита от пятидесяти квадратных метров рекомендуется заливать бетонным раствором, поставляемым с завода в специальных автомобилях.

Залитый раствор уплотняется вибраторами, которые должны легко проходить сквозь ячейки армирующего каркаса. Вибраторная плита за раз способна захватить до полуметра площади поверхности, что дает возможность за короткие сроки отработать всю площадку.

Как только процесс бетонирования завершен, над формированием монолита организуется контроль. До окончательного застывания бетону требуется не менее четырех недель, однако ходить по его поверхности разрешается спустя пять – шесть дней после завершения бетонирования.

В жаркие дни влага из бетонного раствора испаряется интенсивно, застывание проходит неравномерно, снижается показатель несущей возможности. Во избежание этого поверхность плиты периодически увлажняют.

Плита с кессоном МПЛЧК

Фундамент плита не позволяет получить полноценный подземный этаж. Поэтому для небольших винных, продуктовых погребков в любой комнате коттеджа, гаража разработана кессонная МПЛЧК плита. Она имеет минусы:

• сложная конструкция опалубки, армопояса
• обязательная заливка за один раз
• необходимость качественной гидроизоляции

Общая сложность для плитных оснований – монтаж коммуникаций. Ошибка в 20 – 30 см на этапе ввода инженерных систем обходится снижением эстетики интерьеров, комфортностью эксплуатации. Трубы, кессон закладываются до изготовления опалубки, ошибиться с размерами внутренних перегородок, стен достаточно легко.

Плюсы технологии перевешивают недостатки. Застройщик получает монолитную конструкцию с погребом/техподпольем, в котором удобно хранить зимние запасы, продукты, размещать насосное оборудование, соответственно.

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

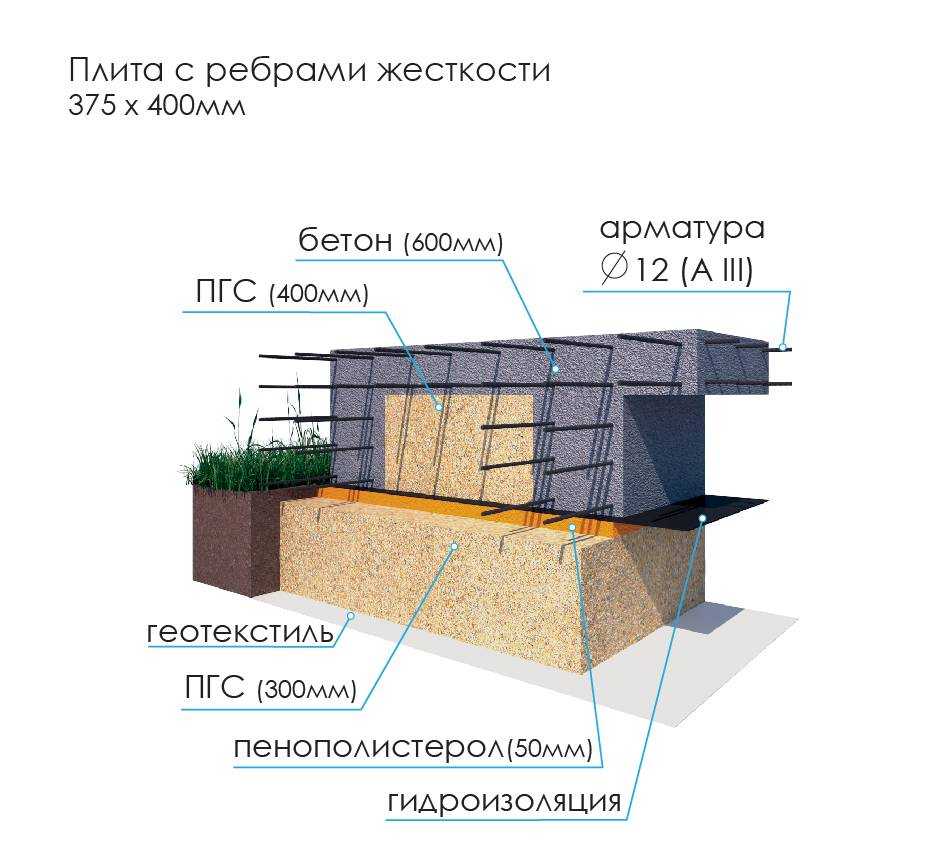

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Недостатки:

• большие затраты;
• сложная технология строительства;
• возможность повреждения утеплителя грызунами;
• все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
• обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Порядок работ по сооружению

Фундамент, созданный по типу «перевернутая чаша» является основанием для малоэтажных строений. Это загородные дома или постройки на приусадебных участках. Все работы по сооружению данного основания начинаются с подготовки участка. Его расчищают, избавляясь от мусора и лишней растительности, и выполняют на освободившейся поверхности почвы разметку. Разметочные шнуры натягиваются на расстоянии не менее одного метра, от будущего котлована.

Траншея под ребра жесткости

Для начала полностью снимают плодородный слой почвы, а затем приступают к выкапыванию траншей под ленту. Глубина траншей достигает от 30 до 70 сантиметров, а их ширина определяется в зависимости от того, каковы показатели сопротивления грунта. По всему наружному периметру будущего строения в траншеи под фундамент укладывают гофрированные трубы, монтируя смотровые колодцы. Обязательное условие – наличие уклона не менее 70 для обеспечения самотека в емкость, установленную на нижнем уровне и скрытую под слоем земли.

Дно траншеи выстилают геотекстилем, на котором возводят подушку из песчано-гравийной смеси толщиной не менее 40 сантиметров. Заменить этот состав можно слоями речного песка и щебня крупных фракций. Засыпают их послойно и каждый слой достигает 20 сантиметров.

Следующий этап – обустройство гидроизоляции. Для того чтобы добиться качественной гидроизоляции, используют гидроизол или обычную полиэтиленовую пленку, которую укладывают внахлест (ширина нахлеста 10 сантиметров).

После завершения подготовительных работ в траншеях приступают к сооружению опалубки для будущего основания. В качестве надежного и прочного материала для сооружения опалубки понадобится ОСБ, ламинированная фанера толщиной 20 мм или обрезная доска.

Рекомендуем посмотреть видео, рассказывающее о выборе материала для опалубки.

Внутреннюю часть опалубки засыпают нерудным материалом, укладывая и утрамбовывая его слоем до 10 сантиметров толщиной. Трамбовка осуществляется с помощью виброплиты. На подошве ленты выполняется гидроизоляция с использованием полиэтиленовой пленки или гидроизола. Выполняя работы по утеплению, используют пенополистирол, который должен быть уложен вровень с внутренним бортом опалубки.

Армирование и заливка плиты

Армированная перевернутая чаша

Данный тип фундамента требует обустройства качественной основы. Для этого необходимо в соответствии с существующими требованиями и правилами соорудить монолитную плиту из прочного и долговечного бетона. Заливка и армирование проводятся в соответствии с разработанной технологией:

1. Для того чтобы армирование выполняло свою основную функцию и делало конструкцию более прочной и долговечной, необходимо выполнить его, создав два пояса продольных прутов, являющихся ребрами жесткости ленты.
2. Первая арматурная сетка укладывается на высоте 5 сантиметров от дна подушки, а вторая на глубине 5 сантиметров от поверхности плиты.
3. Фундамент в виде перевернутой чаши – это, в первую очередь, монолитная плита. Для того чтобы выполнить ее армирование понадобится арматурная сетка. Ячейки должны иметь сечение 10×10 и 20х20 сантиметров. Прочность соединения обеспечивают хомуты, изготовленные из гладкой арматуры и выполненные в форме прямоугольников.

Заливают сразу всю плиту, используя бетон марки М300 и не забывая о трамбовании с помощью специального инструмента. После завершения работ плита должна быть защищена от ветра, солнца, дождя или мороза. Такой защитой станет полиэтиленовая пленка.

Посмотрите видео, как правильно провести весь процесс монтажа основания.

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Глубина залегания

При возведении плитного фундамента необходимо снять верхний дерновой слой минимум на 40 см. После этого подготовленный участок следует засыпать нерудным материалом с минимальным содержанием глины. Во время сооружения плитной опоры рекомендуется учитывать следующие моменты:

1. Если в доме планируется постоянное отопление, можно использовать минимальный слой утеплителя, так как при обогреве помещения грунт под ней не успеет промерзнуть;
2. При периодичном отоплении дома необходимо дополнительно уложить слой пенополистирола под плиту и отмостку. Это позволяет минимизировать риск пучения из-за перепадов температуры.

Обычно при удалении верхнего слоя грунта на 30-40 см, глубина залегания плитного фундамента составляет до 10-20 см. Чтобы дополнительно приподнять дом во избежание контакта стен с почвой, рекомендуется дополнительно сооружать кирпичный цоколь или монолитные балки под несущими стенами. Также не лишним будет обработать основание жидкой битумной мастикой. Она обеспечит гидроизоляцию поверхности.

Расчёт ФПЧ

Сооружение ФПЧ обходится в немалую сумму денежных средств. Понятно стремление заказчика построить основание дома с минимальными затратами. Чем точней будет произведён расчёт фундамента, тем больше удастся сэкономить средств. С другой стороны ФПЧ должен обеспечивать надёжное и устойчивое положение всего здания.

Толщина монолитной плиты

Проект определяет оптимальную толщину монолитной плиты, габариты рёбер жёсткости. Чтобы точно рассчитать толщину бетонной плиты, используют следующие данные:

• максимальная нагрузка от веса дома на единицу площади основания;
• расчётное сопротивление грунта;
• несущая способность железобетонной плиты с рёбрами жёсткости.

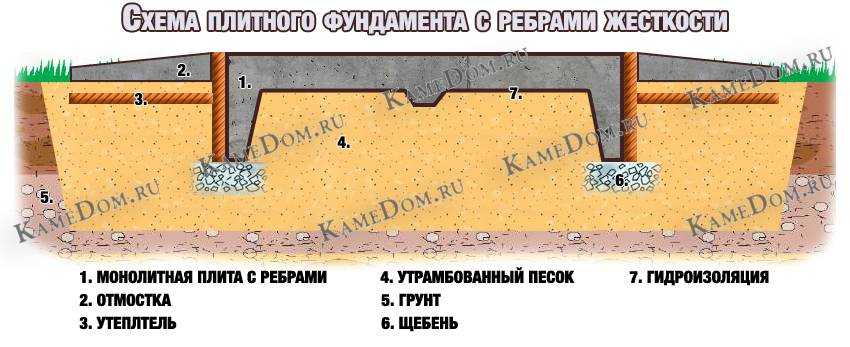

Схема устройства ФПЧ

Расчёт определяет, какой толщины должна быть монолитная плита, марку и количество арматуры, объём бетонного раствора, габариты рёбер фундамента. Как показала практика, включение в конструкцию плиты рёбер жёсткости позволяет уменьшить толщину плиты на 100 – 150 мм.

Возведение фундамента на свеженасыпанном грунте категорически запрещается. Недавняя насыпь не может обладать достаточным расчётным сопротивлением. Построенное здание на таковом основании будет давать ежегодную осадку.

Внешняя граница кладки несущих стен из кирпича должна отстоять от края плиты минимум на 300 мм. В случае установки колонн (для поддержки террасы или перекрытия второго этажа), оси опор должны быть расположены на плане фундамента таким образом, чтобы вектор под углом 45 о от центра колонны не выходил за пределы массива железобетона основания.

Построение вектора зоны воздействия колонны на фундамент

Для двухэтажного кирпичного дома достаточно возвести плиту фундамента толщиной 250 мм с рёбрами высотой 600 мм.

Глубина заложения ФПЧ

При расчёте глубины залегания фундамента следует учитывать, что боковая сторона плиты должна выступать над землёй минимум на 150 мм. Это нужно для того, чтобы кирпичная кладка цоколя дома была максимально изолирована от грунтового основания или от поверхности отмостки. Высота плиты под цоколем может быть различной, но не меньше минимального размера.

На основе многочисленных расчётов ФПЧ в различных условиях можно вывести усреднённый показатель глубины залегания плиты, который равен 100 – 200 мм. Следовательно, глубина погружения рёбер будет составлять 350 – 400 мм.

Выбор арматуры

Основную нагрузку в массиве ФПЧ принимают на себя продольные стержни периодического профиля. Для небольшого лёгкого строения применяют арматуру диаметром 12 мм. Если здание будет строиться из тяжёлых конструктивных элементов (кирпич, железобетон), то для изготовления арматурного каркаса плиты берут продольные стержни диаметром 16 мм.

Поперечные связи каркаса делают из отрезков арматуры того же диаметра. В некоторых случаях используют гладкую арматуру 8 мм.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

• вычислить ширину фундамента, сечение арматуры;
• выполнить чертёж армирования;
• почистить от мусора и спланировать участок;
• вырыть траншеи;
• уложить дренажный слой;
• устроить подбетонку или постелить рубероид;
• выполнить монтаж опалубки;
• уложить и скрепить арматуру;
• вставить отрезки труб для коммуникаций и вентиляции;
• выполнить бетонирование ленты;
• обеспечить уход за бетоном в процессе его схватывания;
• снять опалубку с ленты;
• выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

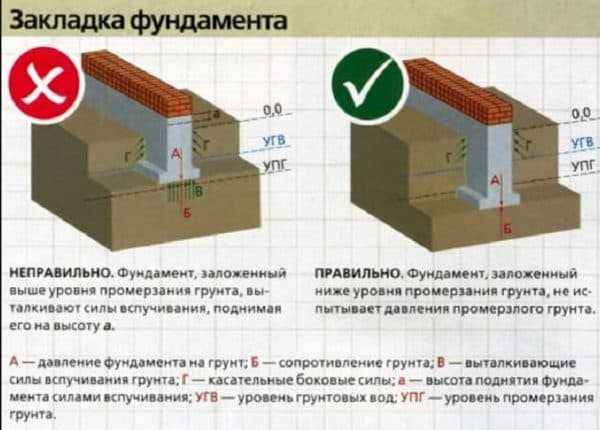

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.

При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится.

Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.
