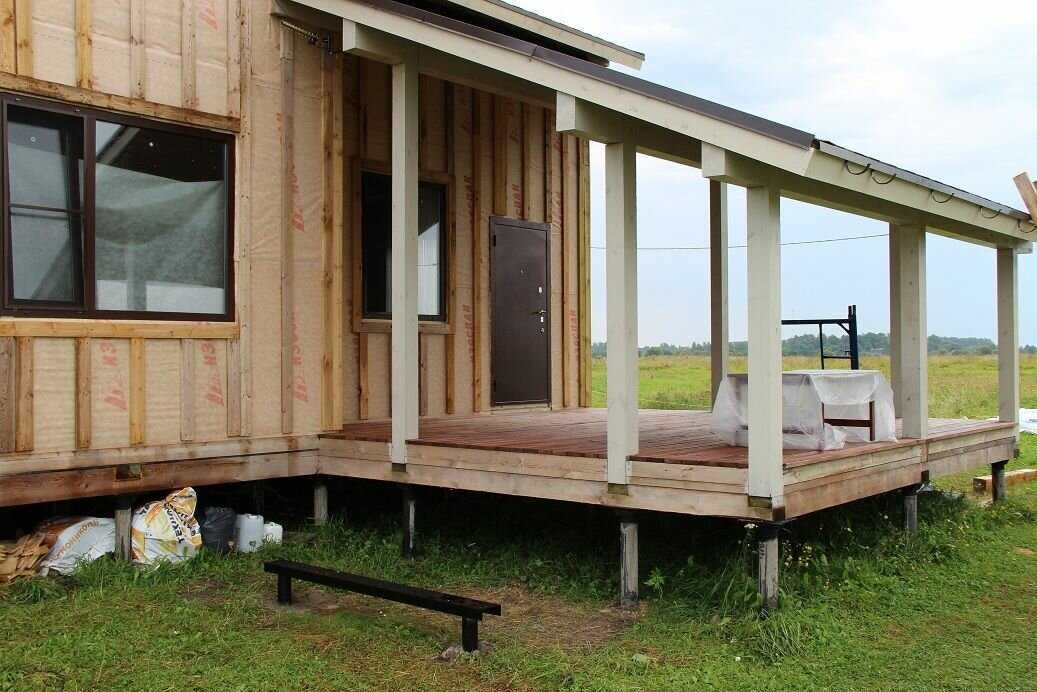

Как пристроить к дому террасу на свайном фундаменте

Примыкание основания веранды к фундаменту дома

Существует два мнения о примыкании фундамента летней пристройки к основанию дома. Сторонники соединения оснований пристройки и жилого строения в единую опорную систему ссылаются на то, что единый фундамент обеспечит устойчивость летнего помещения.

Крытая веранда может стать прекрасным местом для отдыха всей семьи

Однако опытные строители настаивают на возведении отдельного основания летней пристройки. Объяснение состоит в том, что разница в весе сооружений существенно влияет на величину осадки строений. Так жилой дом будет иметь более значительную осадку, чем лёгкая пристройка. В результате чего в местах примыкания можно получить разрушения как фундамента, так и основных конструкций сооружений.

Поэтому если между фундаментами строений будет зазор не менее 10 мм, то этого вполне достаточно для безопасного соседства двух оснований сооружений.

Хозяин дома, решивший сделать своими руками основание под веранду, должен учитывать несущую способность грунта.

Материалы и инструменты

Далее идет процесс собственно заливки бетонного раствора. Его можно заказать в строительном магазине или в сети интернет. Однако самостоятельно это сделать тоже не составит особого труда. Для этого необходимо купить следующие материалы и инструменты (последние можно взять в аренду или попросить у соседей):

1. цемент;
2. песок;
3. щебень (гравий);
4. пластификатор;
5. лопата;
6. дрель с насадкой-миксером или бетономешалка.

Заливать основу можно любыми объемами как за один прием, так и в несколько. На качестве абсолютно не отражается, сколько слоев бетона будет залито. Эту работу можно даже сделать за несколько дней. И что примечательно – результат будет таким же, как и в случае заливки за один раз.

Возведение фундамента для веранды

Главная заслуга такого процесса принадлежит пластификатору, который подмешивается в раствор. Он способствует крепкому сцеплению материала с поверхностью, куда помещается бетон. Еще одним неоспоримым достоинством этой добавки являются его абсорбирующие свойства. Готовый фундамент легче переносит сильные морозы и лучше сохраняется благодаря тому, что пластификатор выводит из бетонной смеси ненужную влагу.

Приготовить бетонный раствор можно вручную или при помощи техники: электродрели с соответствующей насадкой или бетономешалки. Для первого варианта из инструментов нужны только большая крепкая лопата и большая емкость для раствора. Инструкция для приготовления: тщательно смешать по одному ведру цемента и воды. К ним добавить примерно 70 гр. пластификатора. В получившуюся смесь засыпать 3 ведра щебня и такое же количество песка. Все ингредиенты тщательно перемешать и раствор готов.

В бетономешалке замес надо делать немного в другой последовательности. В первую очередь нужно засыпать все сухие компоненты: цемент, песок, щебень или гравий, пластификатор. Пропорции те же, что и в предыдущем описании. Когда материалы будут засыпаны в аппарат, его можно включать. После того, как составляющие раствора перемешаются в сухом виде, можно вливать воду порциями. Нужно сказать, что, конечно же, в специальной технике замес получается лучше и воды может понадобиться меньше. Стоит запомнить нужное количество воды, тогда при следующем приготовлении раствора можно будет воду залить вместе с сухими материалами.

Возведение каркаса деревянной веранды

Рассмотрим, как построить террасу из дерева. Для этого поместите деревянную рамку размером 10х10 см. РАБОЧИЕ ИНСТРУКЦИИ.

1. Положите брус из нижней зоны на последний необработанный пол и соедините «прямые замки» по углам.
2. Вырезать прорези в вертикальных опорных балках через каждые 0,5 метра.
3. Прибейте опорные балки гвоздями и скобами и закрепите их на месте.
4. Прикрепите бревна для верхней облицовки стоек.
5. Балки крыши прибиваются вплотную к скату дома. Должны быть закреплены (и все балки, прилегающие к зданию).
6. Система балок установлена.
7. Все бревна обрабатываются консервантом.

Брёвна для нижнего переплёта укладываются на фундамент, застеленный рубероидом

Система балок соединена с верхней балкой

Технология заливки: поэтапное выполнение

1. На дне траншеи устраивается подушка из песка, толщиной около 20 см и хорошо утрамбовывается.
2. Затем монтируется деревянная опалубка, на которую опускается арматурный каркас. Необходимая высота, на 5-7 см ниже отметки уровня основания.

3. Бетонный раствор готовится из одной части цемента, трех частей щебня и пяти частей песка, причем используют марку цемента не ниже М 300.

4. Заливка бетона должна быть непрерывной. Вот почему самым приемлемым вариантом будет заказать на заводе необходимое количество готового бетонного раствора. Но, если вы это делаете своими руками, то следует в первую очередь цемент развести с водой, а потом в него небольшими порциями добавлять песок и щебень.
5. Если проведение подобных работ происходит летом, то до затвердения бетона его следует несколько раз поливать водой, чтобы предотвратить растрескивание.

Подготовка и начало работ

Решая, как сделать для пристройки к дому фундамент, который станет надежным основанием, стоит позаботиться о качественном выполнении подготовительных работ. Они включают в себя:

• расчистку территории будущей строительной площадки;
• точную разметку;
• земляные работы.

Задумайтесь о способе привязки нового основания к старому фундаменту

Выполнив разметку, можно приступать к выкапыванию траншей под фундамент пристройки.

В них будет уложена связанная арматурная конструкция, необходимая для укрепления будущего основания.

Пристраивать дополнительное сооружение к кирпичному дому нужно с учетом необходимости привязки нового основания к уже существующей опорной конструкции.

Выполняя все работы своими руками, необходимо позаботиться об эффективном армировании и правильно заглублении.

Жесткое соединение необходимо в том случае, если пристройка будет расположена под одной крышей с уже существующим малоэтажным зданием. В нем сверлят отверстия, соответствующие диаметру арматурного прута, глубиной не менее 35 см. Затем в полученное технологическое отверстие вбивают арматуру с выпуском такой же длины. На одном конце прута находится расклинивание, а на другом – приваривается шайба. Количество прутов составляет не менее 20 штук на один квадратный метр конструкции. Подробное видео о том, как пристроить новый дом к старому, смотрите в этом видео:

Если пристройку сооружают с примыканием к многоэтажному строению, то более эффективным будет создание деформационного шва. Для этого понадобится пакля или деревянные бруски, пропитанные смолой. По своей сути деформационный шов – это утеплитель, который размещают в зазоре между главным и сооружаемым своими руками фундаментами.

Ширина зазора при работе возле многоэтажного здания достигает 5 см, если строительство ведется у одноэтажной постройки, вполне достаточно обеспечить наличие шва толщиной 2 см. В него можно уложить пенопласт или доски, обернутые гидроизоляционным материалом.

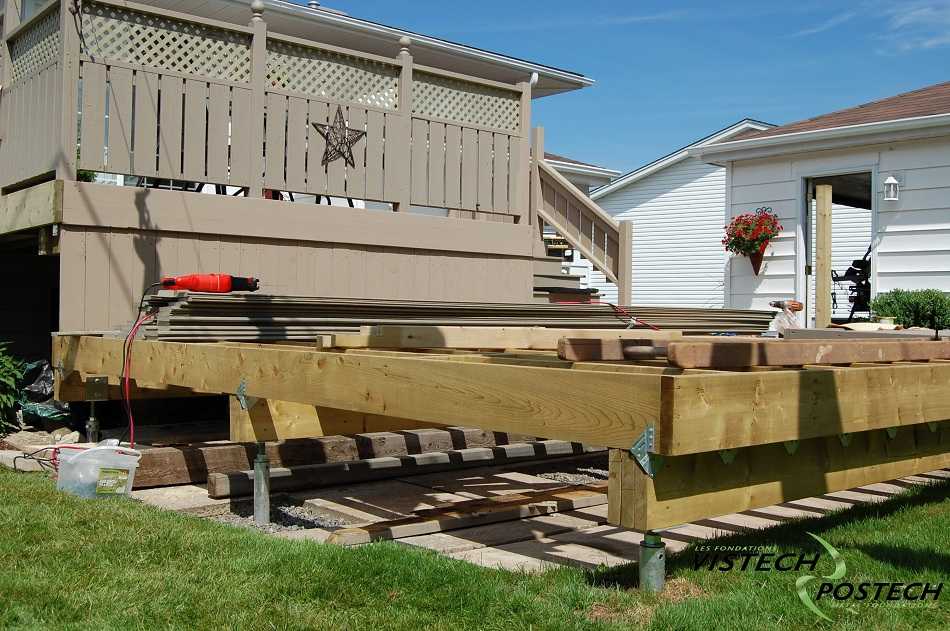

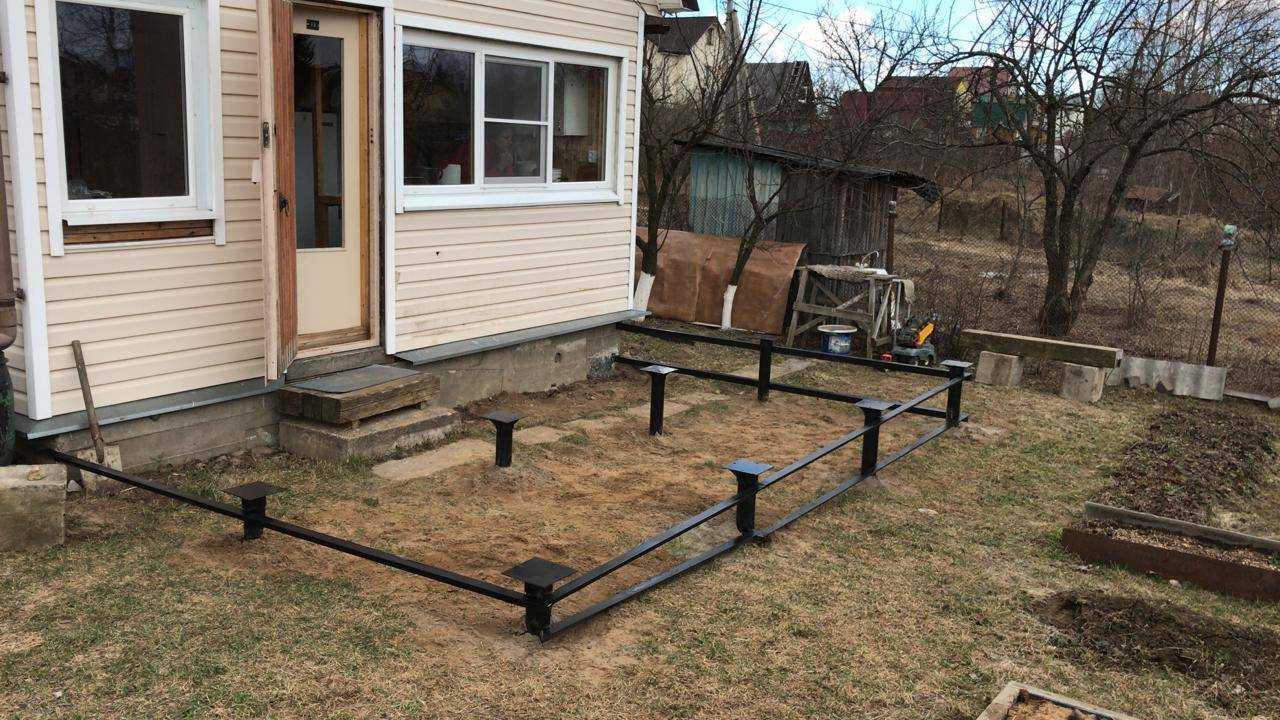

Последовательность работ при устройстве свайного фундамента

Сваи располагают с шагом 1,5-3 м в зависимости от дальнейшей нагрузки. Оптимальное расстояние для террасы составляет 2,5 м. Увеличение шага приводит к провисанию лагов, а уменьшение приводит к удорожанию фундамента.

Схема свайного фундамента из набивных комбинированных свай.

1. Верхний слой грунта снимают на глубину в 20 см по периметру фундамента. На глинистую почву насыпают слой песка, для снижения влажности.
2. Делают разметку под сваи при помощи колышков и рулетки, все углы при этом должны образовывать точно 90°. Крайние сваи располагают в интервале 3-4 см от основания здания.
3. ваи для террасы используются с малым диаметром, и, следовательно, закручивают их вручную. Ввинчивают сваи до глубины промерзания грунта (в средней полосе России — не меньше 1,5 м). Завинчивают их под углом в 90° (через каждые несколько витков проверяют уровнем), при недостатке длину наращивают.
4. Затем сваю подрезают до необходимой высоты, которая зависит от уровня фундамента дома. В итоге свайный фундамент должен располагаться на 30-40 см от уровня грунта и на 20-30 см ниже уровня пола. Если веранду изготавливают из дерева, то нет необходимости в бетонировании свай. Если терраса кирпичная, то сваи заполняют раствором до точки обрезки. Сверху ее закрывают специальным оголовком.
5. Поверх свай монтируют опалубку и заливают ростверк либо кладут брус или доски поверх оголовков.

Фундамент под каркасную пристройку

Перед тем, как сделать надежную и долговечную каркасную веранду, прилегающую к жилому дому, необходимо правильно рассчитать фундаментное основание.

Пристройка может быть встроенной или пристроенной к зданию.

В первом случае дополнительное помещение возводится на общем фундаментном основании с домом.

Во втором случае для веранды или дополнительного жилого помещения обустраивается отдельный фундамент с зазором от основного в 4 см, чтобы не допустить его разрушения в процессе усадки нового бетона.

Выбор фундаментного основания

При расчете фундамента для каркасной пристройки обязательно учитываются характеристики грунта, масса дополнительного строения и другие параметры.

Основные расходные материалы:

• Стальные сваи, бетонные или деревянные столбы;
• Кирпич, камень или бетон.

Для небольших каркасных пристроек можно использовать любой тип фундаментного основания:

• Столбчатый;
• Свайный;
• Ленточный или сплошной бетонный.

Для возведения веранд подойдет ленточное или столбчатое основание.

Ленточный фундамент

При планировании обустройства тяжелой пристройки рекомендуется обустраивать армированный ленточный фундамент.

Последовательность выполнения монтажных работ:

1. Разметка строительной площадки с помощью бечевки и деревянных колышков;
2. Выкапывание траншеи под заливку бетонной смеси;
3. Обустройство в готовой канаве песчано-щебенчатой подушки с последующей трамбовкой;
4. Обустройство деревянной опалубки на уровне фундамента дома;
5. Укладка гидроизоляционного материала;
6. Армирование траншеи;
7. Заливка бетонного раствора – 1:3:6 (цемент : песок : мелкая щебенка).

Первоначально раствором заливают 1/3 высоты опалубки, дают бетону застыть, только после этого заливают оставшийся объем фундамента.

В процессе заливки рекомендуется уплотнять жидкую бетонную смесь строительным вибратором, и дополнительно простукивать молотком деревянную опалубку. Это необходимо для удаления воздуха из бетона и предупреждения его потрескивания после застывания.

Столбчатый фундамент

Каркасная летняя веранда к жилому загородному дому, обустраиваемая своими руками может располагаться и на столбчатом фундаментном основании. При этом опорные столбы можно возвести не только из бетона, но и из кирпича.

Порядок обустройства столбчатого основания:

1. По периметру будущей веранды с шагом 60 см выкапываются ямы 50х50 см;
2. На дно ям засыпается песок, на него заливается небольшое количество бетонного раствора;
3. После схватывания бетона возводятся кирпичные столбы (ровность кладки контролируется строительным уровнем). Бетонные столбы выполняются аналогично заливке ленточного основания;
4. После полного застывания фундамента деревянная опалубка удаляется и осуществляется гидроизоляция опорных столбов. Для этой цели идеально подойдет рубероид. Пустоты между столбами и стенками ямы забиваются щебенкой, засыпаются землей и тщательно трамбуются.

Веранда — определение, отличия от других видов пристроек, назначение

Есть много публикаций, в которых авторы рассказывают о различных проектах закрытых и открытых веранд. Но если строго следовать определениям норматива для многоквартирных домов (СП 54.13330 статья 3.3), то этот вариант пристройки должен быть неотапливаемым и застекленным, то есть закрытым.

А по виду связи с основным зданием веранда может быть: пристроенной, встроенной, встроенно-пристроенной или надстроенной на перекрытии нижнего этажа. Это же определение дословно повторено в СП 55.13330.2016 для одноквартирных домов (статья 3.4).

Открытые веранды, в терминах тех же сводов правил, определяются как террасы (статьи 3.30 и 3.17 соответственно). По устройству и связи с основным зданием все то же самое, кроме остекления, которого не должно быть.

Если в веранду провести коммуникации и устроить там кухню, топочную, бойлерную или санузел, то она перейдет в разряд вспомогательных помещений. При подключении в системе отопления закрытая пристройка уже относится к жилым помещениям.

Исходя из вышеперечисленного, примеров использования веранды не так уж много. Как правило, это помещение в теплое время предназначено:

• для отдыха;
• для обустройства обеденной зоны;
• для организации рабочего места.

Этап первый – закладка фундамента

После определения последовательности строительства — веранда своими руками из дерева возводится пошагово. Начать необходимо с  основания террасы, которое  представляет собой ленточный мелкозаглубленный или столбчатый фундамент.

Как правило, оба вида имеют достаточно широкое распространение при выполнении самостоятельного изготовления домовых пристроек. Рассмотрим особенности данных типов фундамента для будущей террасы.

Столбик за столбиком

Простым и менее затратным с точки зрения материалов и физических усилий является столбчатый фундамент веранды. Он представляет собой несколько отдельных опор прямоугольного сечения в горизонтальной плоскости. Для изготовления используют следующие материалы:

• кирпич керамический красный;
• блоки фундаментные бетонные;
• блоки строительные бетонные;
• кладочный песчано-цементный раствор.

Перед установкой под будущие столбики выкапывают ямы 0,6-1м. Глубина заглубления под опоры террасы зависит от качества почвы и массы будущего строения. Дно ям отсыпают песком и щебнем с промежуточным утрамбовыванием. Поверх отсыпки под основание террасы заливают бетонную подушку для выравнивания.

Деревянная веранда должна равномерно опираться на все элементы фундамента. Для этого столбы выводят на общий уровень по высоте. С этой целью можно использовать частично обрезанные блоки или кирпич, а также различную толщину швов. После установки всех опор для террасы их необходимо защитить от влаги. В этом случае используют готовую битумную мастику и рулонный гидроизолятор. Аналогично осуществляется и гидроизоляция оголовков столбиков под веранду.

Лента под террасу – плюсы и минусы

Ленточный вид фундаментов для террасы требует больших усилий при строительстве. Основные этапы:

1. разметка ленты по периметру стен террасы;
2. копка траншеи на глубину не менее 0,6 метра шириной около 30 см;
3. установка опалубки для подъема ленты над уровнем почвы до брусовой обвязки веранды;
4. выполнение отсыпки дна траншеи песком и щебнем;
5. изготовление и установка армирующего каркаса из стальных прутьев;
6. приготовление бетонного раствора в достаточном объеме, заливка ленты до верхнего края опалубки;
7. гидроизоляция застывшей ленты с помощью готовых составов;
8. засыпка траншеи грунтом.

Как видно из описания процесса, технология установки ленточного фундамента под террасу из дерева – процесс достаточно трудоемкий и длительный, требует более высокой квалификации, чем при монтаже столбчатого основания. В случае неправильного возведения или высокой подвижности грунта ленту может порвать и выгнуть, что обязательно отразится на всей конструкции.

Особенности возведения стен веранд и их соединений с основным зданием

Особые технологии соединения стен в процессе пристройки веранды к дому, зачастую, актуальны лишь для закрытых веранд. Ведь их целью является создание цельного сооружения, не только в вопросах неразрывности теплового контура, но и в отношении единства его внешней эстетической композиции. При этом способы стыковки стеновых конструкций должны учитывать то, что как бы ни хотелось получить механическую монолитность их сопряжений, добиться этого на практике практически невозможно.

Пристройка стен тяжелых веранд

Технология соединения пристройки и основного здания зависит от того, какая строительная продукция применялась для их возведения. Так, если для стен веранды выбираются штучные материалы (кирпич, любые типы блоков), то их разновидность должна соответствовать материалам стеновой кладки дома. В этом случае хорошо работает скользящее сопряжение способом «шип-паз». Его получают следующим образом:

• в месте пристыковки пристройки на всю высоту её стены в стене дома выбирается вертикальный паз (штраба) на глубину 0,5 кирпича;
• выполняя кладку стены веранды, из неё в каждом ряду выпускают кирпичи, вставляемые на сухую (без раствора) в штрабу;
• после завершения процесса основной усадки зазоры в соединениях заполняются эластичными герметиками, затем, прикрываются с внутренней и внешней стороны накладными отделочными элементами. Заполнение щелей в скользящих узлах монтажной пеной допускается только в том случае, если ожидается незначительное движение конструкций. Например, если строительство ведется на каменистых грунтах, при этом фундаменты сооружений имеют жесткую сцепку.

Пристройка стен легких веранд

Пристроить веранду к дому можно и с использованием легких конструкционных элементов, например, типа пластиковых или алюминиевых стеклопакетов. Под ними, в качестве несущего основания, для многих проектов террас будет достаточно опорных столбов без жесткого соединения с фундаментом дома.

В этом случае легкие ограждающие конструкции крепятся только к несущему каркасу веранды. Если же их закрепить на стене дома, то результатом неравномерной усадки пристройки может стать перекос рам заполнений проемов и разрушение их стеклопакетов.

Однако, учитывая, что вес такой веранды значительно меньше, чем у построенной из кирпича, деформации грунта могут оказаться не столь существенными. Поэтому в ряде случаев грамотно обустроенный ленточный фундамент, жестко соединенный с фундаментом дома, позволит избежать неравномерных просадок. Такие конструктивные решения позволяют осуществлять крепление ограждений из легких рам к стене основного сооружения с использованием анкерных элементов или закладных деталей.

Веранда пристроенная к дому: этапы строительства

Прежде всего необходимо определиться с типом  — открытая/закрытая, из какого материала, выбрать тип фундамента. Также необходимо решить, какие размеры она будет иметь, где и как располагаться. Все это желательно прорисовать на плане. Еще лучше — заказать проект. Строительство по проекту у нас, скорее, исключение, но хотя-бы план с размерами и указанием места расположения, привязкой к дорожкам и т.д. у вас быть должен.

Постройка веранды к дому своими руками идет по следующему плану (строим из древесины):

1. При помощи колышков и шпагата размечаете контуры.
2. Снимаете дерн и плодородный слой. Если этого не сделать, под настилом растительность будет гнить, распространяя ароматы.
3. Размечаете фундамент. На этом этапе могут возникнуть вопросы: какой высоты он должен быть. Если фундамент делаете несвязным и «плавающим», уровень настила веранды должен быть на 5-10 см ниже уровня пола. Это необходимо для того, чтобы даже приподнявшись, пристройка не заблокировала входную дверь. Если не хотите чтобы пол был ниже, придется во входной двери делать высокий порог: чтобы гарантировать свободу открывания двери. От того, на какой высоте будет находится пол пристройки, зависит высота опорного бруса. Он прибивается к стене дома, к нему крепят балки перекрытия. По его нижнему краю отбивают высоту фундамента (это два следующих шага).
4. Прибиваете к стене опорный брус, по нижнему краю которого отбивается высота фундамента.

   Как разметить пристройку: прибиваете на требуемом уровне опорный брус, по его нижнему краю отбиваете высоту фундамента

5. Строите фундамент.
6. Пока бетон набирает хотя бы половину прочности, завершаете подготовку площадки. Если на дне котлована (плодородный слой сняли) почва хорошо пропускает воду (песчаная, супесчаная), на дно засыпаете щебень. Его можно уплотнить, а можно обойтись и без этого. Если под плодородным слоем суглинок или глина, засыпать котлован придется или таким же грунтом (но не плодородным) или чистой глиной. Ее необходимо хорошо утрамбовывать, чтобы не создавались пустоты, в которых будет скапливаться вода (лучше укладывать размоченную до состояния пасты слоями).
7. На готовый фундамент укладывается слой гидроизоляции.
8. Выставляются и закрепляются опорные стойки под кровлю.
9. Делают обвязку стоек: прибивают по периметру брус толщиной 100*150 мм. Его можно прибить снаружи стоек или между ними. Иногда стойки прибивают после того, как настелили пол. Это — не самый лучший вариант: пол быстрее всего придет в негодность. При таком строении чтобы его заменить, придется разбирать все, вплоть до крыши. Если сначала выставить стойки, а после — пол, его можно будет ремонтировать без проблем.

   Так выглядит собранный каркас веранды, пристроенной к дому. Промежуточные стой ки нужны, только если ширина веранды будет более 3 метров.

10. К фундаменту и опорному брусу крепят балки перекрытия (брус 100*150 мм). Шаг их установки соответствует шагу установки свай или столбиков.
11. Собирают стропильную систему.
12. Устанавливаются боковые ограждения (для открытых) или стены (для застекленных). На этом этапе общая технология заканчивается. Далее для крытых она более длинная, открытая веранда к дому пристраивается проще:
    • Для открытых на балки прибивают доски пола.
    • Для застекленных делают утепленный пол. К балкам прибивают черновой пол. Сверху — лаги, между ними — утеплитель, поверх — чистовой пол.
13. Укладка кровли.
14. Отделка стен внутри и снаружи.

Это только общие этапы. Чтобы иметь более полное представление о том, как сделать веранду к дому, далее рассмотрим самые проблемные моменты строительства подробнее.

Возможно, вас заинтересует постройка беседки? Как построить беседку из дерева можно прочесть тут.

Как сделать монолитный фундамент своими руками

Капитальное строительство требует сооружения надежного и долговечного монолитно-бетонного каркаса, который специалисты называют «подушкой».

Этапы работы:

1. После произведения необходимой разметки роют сплошной котлован глубиной 50-60 см по площади всей веранды.
2. Дно по всей площади, как и в предыдущем варианте, засыпается щебеночно-песчаной смесью и тщательно утрамбовывается.
3. Основание котлована заливается бетоном толщиной 5-10 см.
4. Поверх залитой площадки всему объему котлована укладывается и вяжется арматура в два слоя. Высота между сетками – 10-20 см в зависимости от веса основного здания. По углам фундамента вставляют арматурные стержни либо крепят металлические закладные для производства последующих работ.
5. Арматурный каркас заливают бетоном до уровня земли. Пропорция компонентов раствора аналогична предыдущему описанию.

Готовому раствору дают набраться крепости в течение 28 дней в теплое время года.

В холодный сезон этот период увеличивается до одного-двух месяцев. Перед дальнейшей закладкой стен бетонное основание устилается гидроизолирующим материалом.

Этап 4 – монтаж крыши

Защитить посетителей веранды и напольное покрытие от дождя и солнечного зноя поможет качественная крыша. Каркас ее изготавливают из дерева, используя вертикальную обвязку террасы и горизонтальный брус-основу, закрепленный на стене дома. При возведении кровли веранды необходимо предусмотреть уклон к по отношению к горизонту не менее 15-20о во избежание скопления больших масс снега.

В качестве кровельных материалов для террас используют как традиционные металлические листы или мягкую кровлю, так и менее распространенные стекло или цветной сотовый поликарбонат. Благодаря применению последнего — крыша веранды может иметь радиусное закругление или куполообразную форму. Конечно, это потребует изготовления более сложной стропильной системы, зато придаст внешнему виду террасы неповторимости.

Инструмент и материалы для строительства веранды

Инструмент зависит от того, какой материал будет использован при строительстве пристройки. Для деревянной нужны: ножовка, шуруповерт, молоток и топор, кувалда, рулетка, отвес, уровень (строительный и водяной), уголок, шнур для разметки, лопата. Для металлического каркаса дополнительно понадобятся болгарка и сварочный аппарат.

Материал

Эконом (бюджетный) вариант веранды – это металлический каркас, обшитый фанерой, плитами ОСБ (OSB) или пластиковой вагонкой.

Более презентабельный вид имеет веранда из кирпича, натурального камня или дерева

Здесь важно, чтобы материал пристройки соответствовал материалу, из которого построен дом, дача или гармонировал (сочетался) с ними

Для строительства деревянной веранды потребуется: пиломатериал (бревно или брус, доска, рейка), крепежные детали (элементы), защитные растворы для древесины, щебень, бетон, битум, олифа или рубероид, оконные и дверные системы, кровельный материал.

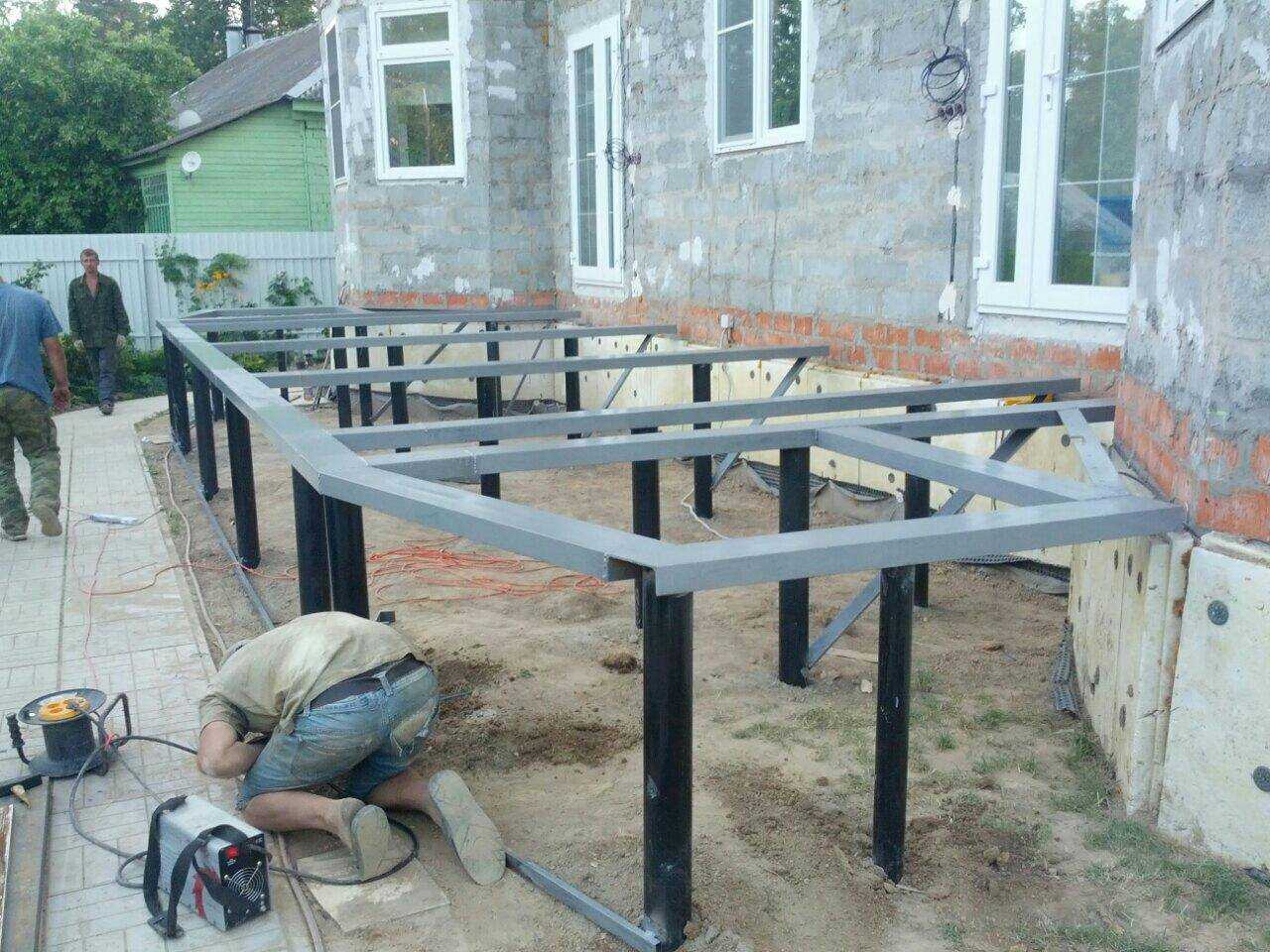

Для веранды с металлическим каркасом: пиломатериал заменят металлические уголки и стальной профиль, добавятся растворы для обработки металла, а в остальном материалы будут теми же.

Веранда из поликарбоната хорошо зарекомендовала себя тем, что позволяет беспрепятственно любоваться окружающим пейзажем. Помимо этого, поликарбонат хорошо удерживает тепло, пропускает свет, может применяться как для стен, так и для кровли. Плюс, стоимость материала вполне адекватная. Используется сотовый поликарбонат с толщиной стенки 14-18 мм.

Веранда из поликарбонатаПоликарбонатная веранда

Примечание. Все материалы, нуждающиеся в обработке, должны быть обработаны до начала выполнения работ. После того, как веранда будет построена, выполнить обработку будет сложнее.

Подготовка к строительству

Строительство веранды начинается с подготовки места. Часть участка, отведенная под веранду, превращается в строительную площадку. Перед началом работ нужно:

• снять козырек над входом;
• демонтировать крыльцо;
• очистить территорию от зеленых насаждений и мусора;
• снять часть дерна;
• продумать место укладки стройматериалов и строительного мусора.
