Откатные ворота: какие бывают и как сделать своими руками

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

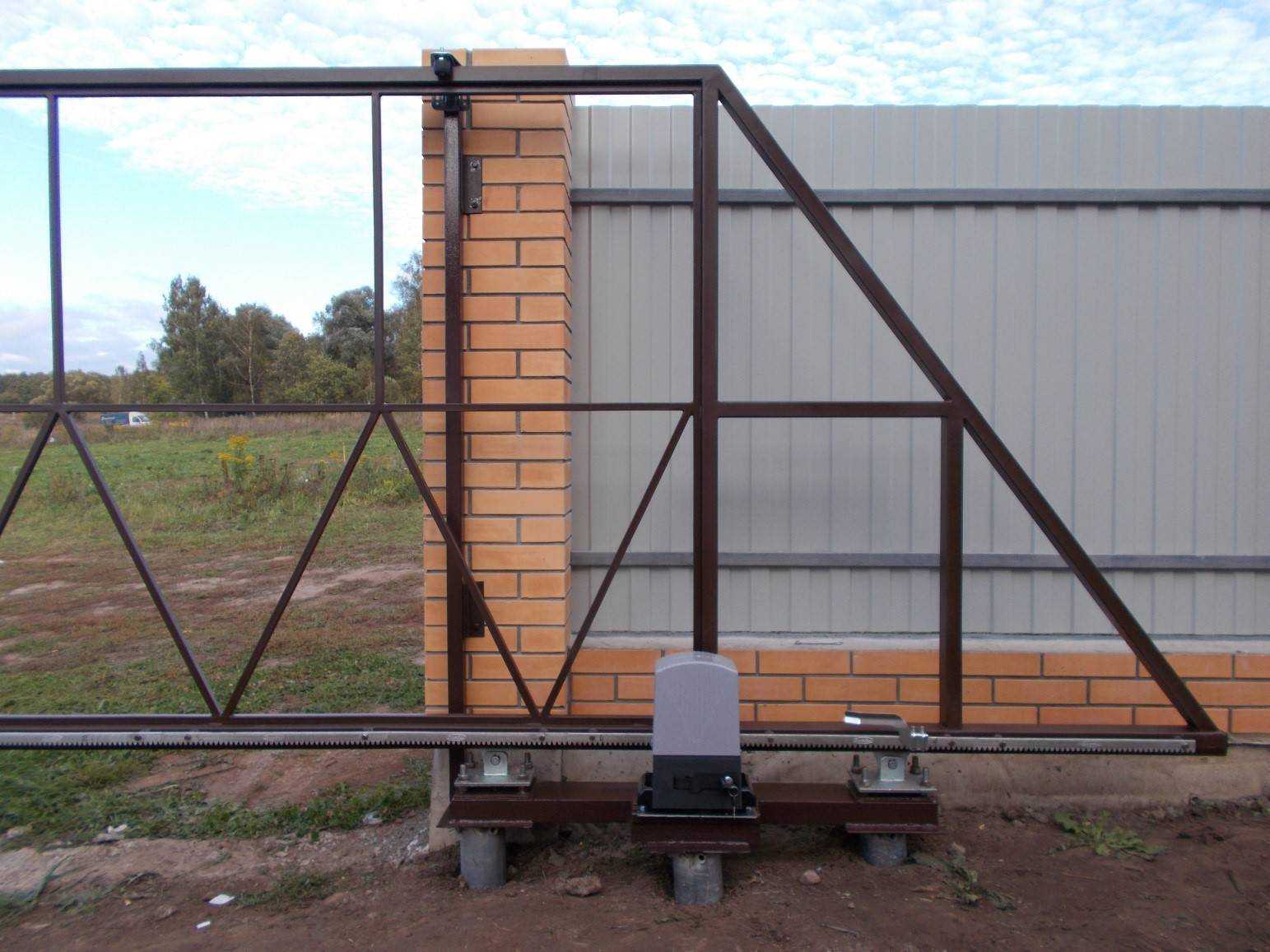

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9 Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10 Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню. Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Виды конструкций откатных ворот

Консольные

Наиболее практичными и распространёнными считаются конструкции консольного типа. Принцип устройства: полотно ворот крепится к установленной на прочном основании балке, крепежными элементами выступают роликовые тележки.

Основные преимущества консольных воротных систем:

Простой монтаж, доступный для самостоятельного исполнения.
Размер проёма может быть любым, без обязательного предварительного проектирования.
Верхняя балка отсутствует, что обеспечивает проезд транспорта любой высоты.
Закрывание – открывание может осуществляться в ручном либо автоматическом режиме.
Воротное полотно располагается на уровне примерно 9 см от земли, не соприкасаясь с землёй. Это важный момент для эксплуатации в условиях российских снежных зим.

С точки зрения стоимости, фундамент для консольных ворот стоит сравнительно недорого по отношению к иным вариантам конструкций откатных ворот.

Подвесные

Конструкция откатных подвесных ворот представляет собой балку, к которой подвешено воротное полотно. Она жёстко устанавливается над проёмом, ворота передвигаются вдоль неё.

Достоинства подвесного варианта:

надёжность конструкции;
устойчивость к взлому и ветровым нагрузкам;
нет ограничений в параметрах и весе полотна.

Имеется очень серьёзный недостаток с точки зрения практически эксплуатации: балка определяет предельную высоту проезжающих в ворота автомобилей. Поэтому подвесные ворота применяются преимущественно на въезде в производственные или складские территории, — где их перечисленные преимущества играют определяющую роль.

Рельсовые

Простейший вариант: рельсы располагаются вдоль проёма, по ним и передвигается воротное полотно. Для его удержания в вертикальном положении применяется скоба, закрепляемая на опорном столбе.

Простота возведения рельсовой системы сочетается с возможностью использования в больших проёмах.

Основной недостаток: необходима постоянная очистка рельсов от грязи, снега, наледи.

Как особая разновидность откатных систем позиционируются противопожарные ворота.

Выбор фурнитуры

После подготовки фундамента и «закладной» выбираются все необходимые комплектующие. К фурнитуре относятся:

направляющий рельс длиной в 5-7 м;
заглушки;
пара роликовых кареток;
захваты;
концевой и верхние ролики.

Вначале следует определить длину рельса. Она должна составлять 1,5 ширины проема. Изделие в 1,3 ширины берется в двух случаях:

если вес ворот незначительный (менее 250 кг);
если недостаточно места для открывания.

Вся фурнитура обычно рассчитана на конкретный вес – примерно 500-800 кг. Если полотно обшивается профнастилом, то следует подбирать фурнитуру для веса в 350-400 кг. Но если материал, использованный для обшивки, весит много, то лучше остановить выбор на 800 кг.

Полотно будет «ездить» на роликах, металлических или пластиковых. При грамотной эксплуатации оба варианта прослужат достаточно долго, но все же предпочтительнее выбирать пластиковые – они издают меньше шума при открытии/закрытии ворот.

При покупке следует обращать внимание и на наличие верхнего захвата и резиновых заглушек

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

размеры автотранспорта, который будет въезжать на участок;
угол въезда автомобилей;
свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

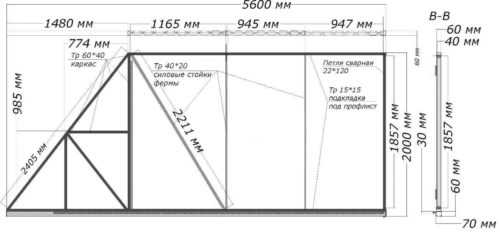

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
возможность установить автоматику.

Недостатки:

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

Вспомогательный:

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Какой должна быть толщина профиля ворот

Толщина профиля ворот зависит от разных параметров:

тип материала отделки: используется листовое железо, профнастил, дерево, сэндвич-панели;
размеры профильных труб – выбор делают с учетом габаритов и веса полотна, обычно для изготовления каркаса используется материал 60х30 мм или 60х40 мм, но для более тяжелых сооружений выбирают вариант 60х70 мм, дополнительно применяются трубы малого сечения (20х20 мм, 40х20 мм, 40х25 мм), но они не определяют толщину профиля ворот, а выполняют функцию ребер жесткости.

Также учитывают размеры выбранной модели роликовых кареток и направляющей, которая используется для перемещения полотна по ним. Габариты нижней балки тоже зависят от параметров ворот: размеров и веса. Чем тяжелее конструкция, тем массивнее она должна быть, иначе деформируется первой при интенсивной эксплуатации ворот.

Обычно предлагаются варианты:

стандарт-ворота: отличаются менее надежной конструкцией, т. к. рассчитаны на проем минимальных размеров, ширина профиля определяется сечением трубы – 60х30 мм, а ребра жесткости изготавливаются из изделий 40х20 мм;
премиум-ворота: используются для более массивных воротных сооружений, которые изготавливаются из труб 60х40 мм или 60х70 мм, ребра жесткости – это трубы 40х20 или 40х25 мм.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры “Мастер Компани” рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Изготовление и воротных створок

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м

Кроме того, важно помнить, что между створками должен быть зазор в 1 см. Изготовление воротных створок предполагает выполнение следующих работ:

Изготовление воротных створок предполагает выполнение следующих работ:

Изготавливается каркас:
- 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
- 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
- 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
- 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
Стыки каркаса свариваются при помощи сплошного шва.
После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
Далее каркас усиливается:
- 1) берется профильная труба 20х30;
- 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
- 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
- 4) вырезанные элементы приваривают к каркасу.
Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр

Предпочтительной считается ширина 1метр

Предпочтительной считается ширина 1метр.

Кованая калиткаИсточник centr-kovki32.ru

Выбор размеров калитки с учётом облицовочных материалов

Размер калитки может определяться материалом, который применяют для её изготовления. Возможны несколько вариантов исполнения и выбора материалов. Если забор изготовлен из сетки-рабицы, то калитку чаще всего используют только для входа, поэтому ширина такой калитки будет около 80–90 см. Также возможен вариант, когда ворота отсутствуют, тогда входную дверь из сетки делают шире, чтобы в него можно было свободно пройти или занести строительные материалы. При данных условиях выбирают ширину 1-1,3 метра.

Калитку могут изготовить из профильного листа. Чтобы конструкция не вышла тяжёлой и крупной, калитку из профлиста изготавливают размером не более 1метра по ширине. Ширина проёма рассчитывается с учётом габаритов автомобиля и к полученному значению прибавляют 1метр на запас

Когда рассчитываются размеры калитки для забора, принимаются во внимание ширина и количество опор, зазоры

Подбор системы автоматизации

При сборке ворот с электрическим приводом следует правильно выбрать элементы автоматики

Для этого важно учитывать габариты и вес конструкции:

Для систем с проемом в 4 м подойдет приводная установка на 500-600 кг.
Если размер проема составляет 6 м, лучше применить аппарат на 600-1300 кг.
В случае интенсивной эксплуатации (касается производственных объектов), потребуется установить прибор мощностью 1200-1800 кг.

Также особое внимание уделяется другим параметрам оборудования:

Наличию опции регулировки температуры для функционирования на морозе.
Поддержке изменения скорости движения створки.
Наличию в комплектации резервных источников питания.
