Удельный вес профлиста, вес 1м2 профлиста. вес профлиста в зависимости от его вида

Вес наиболее популярных марок материала

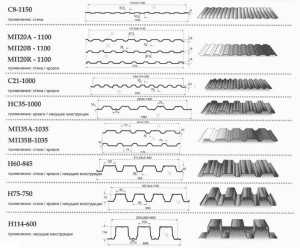

Профлист считается универсальным, поэтому может применяться для жилых сооружений, временных построек, гаражей или иных строений. Он может иметь полимерное покрытие или защитный слой из краски. Обладает разной толщиной и иными параметрами, поэтому пред выбором конкретных листов рекомендуется тщательно изучить их свойства. Особенно это относится к их весу на квадратный метр. Так как существует много видов профлиста, требуется оценивать характеристики каждой разновидности.

Стеновой профлист

Предназначается для обшивки стен строений, а также для формирования прочных и надежных ограждений. Для его производства используется качественная сталь, толщина которой варьируется от 0,5 до 0,7 мм, подробнее читайте: размеры профнастила.

Вес стенового профлиста зависит от его толщины, поэтому если толщина равна 0,45 мм, то вес листа на 1 кв. м. равен 4,52 кг, а вот при толщине 0,7 мм этот показатель равен 6,78 кг.

Несущий профнастил

Имеет высокий показатель несущей способности, поэтому выбирается для возведения прочных и долговечных ангаров, павильонов или аналогичных сооружений.

Для его изготовления используются специальные стальные заготовки, толщина которых варьируется от 0,7 до 1 мм. Вес так же зависит от толщины, поэтому если она равна 0,7 мм, то масса будет 8,67 кг/м2, а если она равна 1 мм, то масса будет 17,17 кг/м2.

Универсальный профнастил

Вес профнастила универсального требуется определять наиболее часто. Именно он используется в процессе формирования кровельного покрытия на разных строениях. Он представлен в многочисленных марках, причем каждая используется при тех или иных условиях. При выборе конкретной марки учитывается толщина листа и условия эксплуатации.

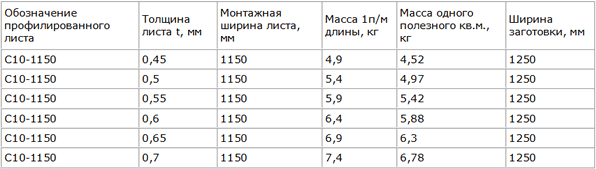

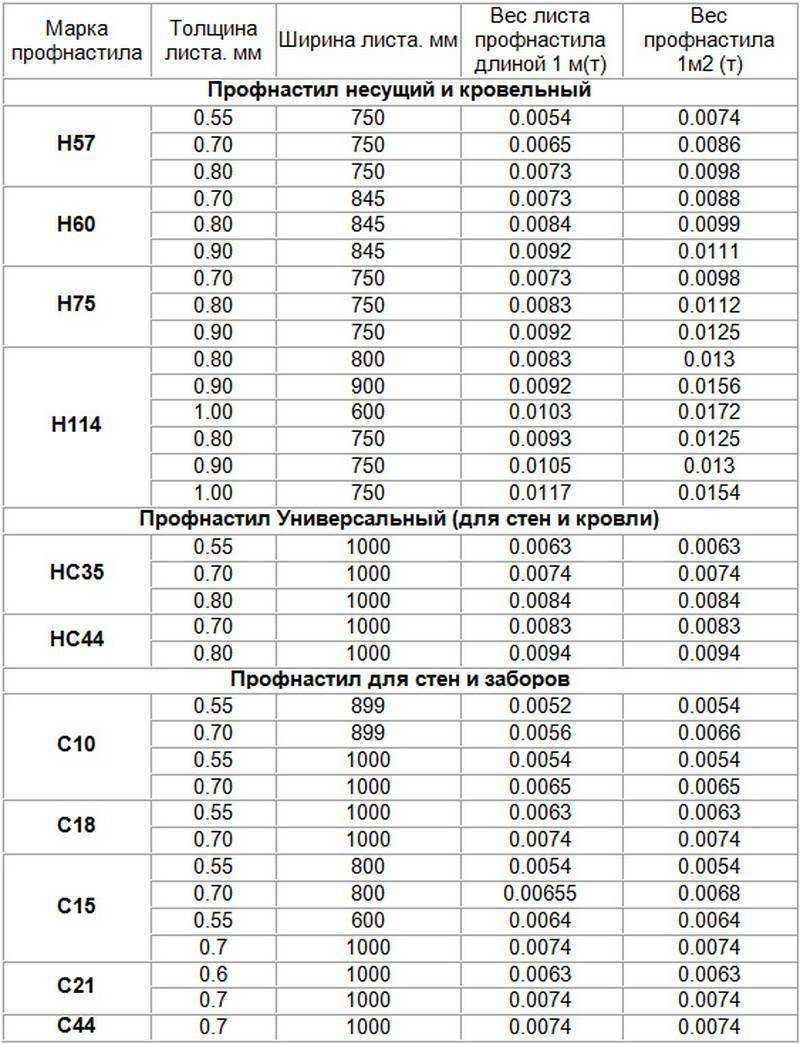

Таблица веса профнастила

Марка материала	Толщина листа в мм	Ширина листа в мм	Вес 1 м длины/1 м2 листа в кг
МП20	0,50	1150	5,42/4,70
0,55	1150	5,91/5,13
0,70	1150	7,40/6,44
С21	0,50	1000	5,40
0,55	1000	5,90
0,70	1000	7,40
С10	0,50	1000	4,77
0,55	1000	5,21
0,70	1000	6,50
С8	0,50	1150	5,40/4,70
0,55	1150	5,90/5,13
0,70	1150	7,40/6,43
НС44	0,50	1000	5,40
0,55	1000	5,90
0,70	1000	7,40
НС35	0,50	1000	5,40
0,55	1000	5,90
0,70	1000	7,40
Н114	0,80	600	8,40/14
0,90	600	9,30/15,50
1	600	10,30/17,17
Н75	0,70	750	7,40/9,87
0,80	750	8,40/11,20
0,90	750	9,30/12,40
Н60	0,70	845	7,40/8,76
0,80	845	8,40/9,94
0,90	845	9,30/11,01
Н57	0,70	750	6,50/8,67
0,8	750	7,49,87

Сколько весит профнастил — вес 1 м2 (видео, фото)

В настоящее время, когда строительный рынок изобилует разнообразными кровельными материалами, соответствующими вкусу каждого покупателя, не сложно найти привлекательное и надежное покрытие, которое сочетает в себе практичность, долговечность и привлекательный внешний вид. Универсальным вариантом для кровли любого размера, формы и уклона опытные строители считают профнастил, главным преимуществом которого является небольшая масса. Размер и легкий вес профнастила позволяет облегчать и упрощать стропильный каркас крыши, что снижает финансовые затраты на кровельные работы. В этой статье мы расскажем, сколько весит 1м2 профилированного листа основных марок.

2 Вес – одна из важнейших характеристик материала

Эта техническая характеристика наделяет профильный материал несколькими уникальными свойствами:

• небольшой вес 1 м² строительного материала позволяет существенно снизить нагрузку на несущие опоры, что увеличивает срок эксплуатации объекта;
• значительно облегчает монтаж;
• позволяет проводить строительные или ремонтные работы без привлечения специальной техники.

На вес оказывают влияние несколько параметров профлиста: толщина оцинкованного стального листа, высота волны гофры и иногда качество сплава. Уже существуют промышленные технологии, которые позволяют выпускать этот стройматериал из более прочных марок стали с меньшим весом, чем раньше. Но основное производство все также ведется по государственному нормативному документу ГОСТ 24045-94, который регламентирует основные характеристики и параметры.

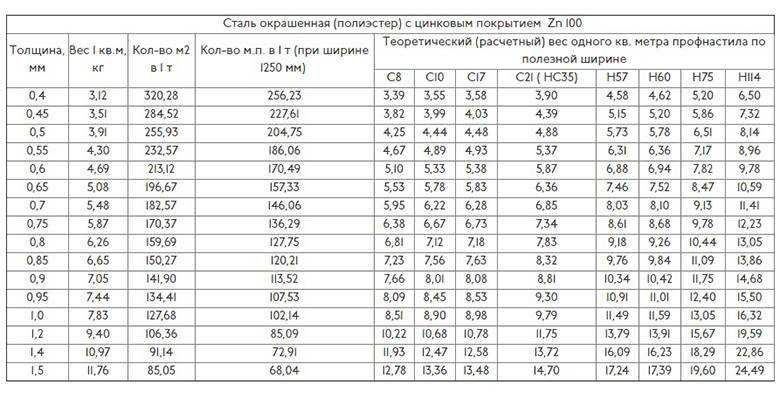

Для самых востребованных марок профнастила существует определенная таблица, в которой рассчитано сколько он будет весить. Вес определен как для погонного метра материала, так и для полезного 1 м²:

1. Стеновой профнастил марок С8, С10, С15, С17 и С21, где высота ребра варьируется от 8 до 21 мм соответственно, и имеющий толщину листа от 0,4 до 0,8 мм, может весить от 4,45 до 8,37 кг за 1 погонный метр и 3,87–8,37 кг за полезный.

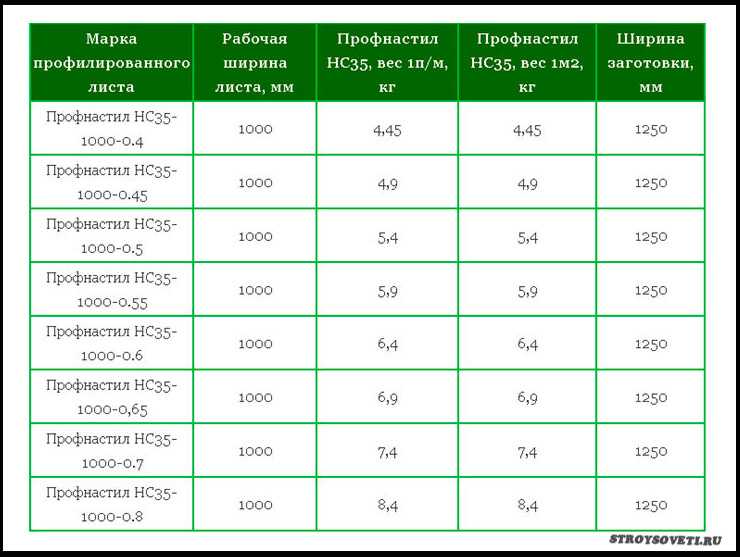

2. Универсальный материал марок НС35 и НС44 весит как стеновой – 4,45–8,37 кг для толщины оцинкованного листа 0,4–0,8 мм. Листы марки НС44 более тяжелые, так как они имеют большую высоту ребра. При толщине листа 0,7–0,8 мм ее вес составит 8,3 и 9,4 кг для рабочего и погонного метра соответственно.
3. Профильный лист марок Н57, Н60, Н75 производится из более толстого оцинкованного стального проката, поэтому и больше весит. Для толщины листа 0,6–0,9 мм с высотой ребра профлиста 57, 60 и 75 мм вес 1 погонного метра будет составлять 5,62–9,3 кг (при этом 1 м² будет весить от 7,5 до 12,5 кг).
4. Профнастил марки Н114, имеющий высоту ребра 114 мм, значительно опережает остальные марки по показателю веса, ведь уже при толщине листа 0,7 мм вес 1 погонного метра будет 7,39 кг. При увеличении толщины стального листа до 1 мм этот показатель возрастет до 10,3 кг. Максимальным весом 1 м² (полезного) будет 17,2 кг при толщине в 1 мм.
5. Н153 – одна из самых тяжелых марок профнастила, с высотой ребра 153 мм. Лист, из которого изготавливается эта марка, может иметь толщину в пределах от 0,7 до 1,5 мм, поэтому вес 1 м погонного варьируется в пределах 8,66–18,08 кг, а 1 полезный кв. м весит от 10,3 до 21,52 кг.

При изготовлении профильного материала по особым стандартам, где в качестве основы вместо стального оцинкованного листа взяты медь или алюминий, для определения веса готового изделия существуют калькуляторы расчета.

Для вычисления полного веса профлиста необходимо знать величину веса 1 погонного метра и умножить ее на полную длину материала. Этот показатель учитывается не только при монтаже строительных конструкций, но и при перевозке стройматериала. Именно небольшой показатель веса, который значительно упрощает его доставку к строительным площадкам, обеспечил профнастилу еще одно преимущество перед другим материалами.

Как рассчитать?

Расчёт профлиста по весу производится специалистами компаний-распространителей. Кроме онлайн-калькуляторов, располагающих всеми данными для расчёта массы заказываемой партии, подсчёт производится и самим пользователем. Масса квадратного метра, взятого из таблицы, умножается на длину – та, в свою очередь, варьируется в пределах 5-12 м. Более длинных профлистов сталепрокатные заводы не выпускают – в этом нет необходимости: потребители подсчитывают число листов самостоятельно и выбирают нужный типоразмер, ориентируясь в том числе на стоимость. Табличные значения указываются для практической (рабочей), а не абсолютной площади листа.

Расчёт веса профлиста можно усложнить – большинство листов имеет не только цинковое покрытие, но и в обязательном порядке красится полимерным защитным слоем. Для защиты от влаги применяют полиуретан и пластизол – зная состав и плотность этих компонентов, остаётся лишь высчитать реальную (абсолютную) площадь окрашенных профлистов, учитывая габариты трапецеидальной волны. Но такой расчёт лишь на любителя – подавляющее большинство заказчиков ориентируется на готовые значения, определяемые соответствующими ГОСТами, в которых чётко указан удельный вес профлиста в зависимости от его толщины и рабочей (установочной) площади.

Рисунки и текстура декоративного профилированного листа

Рисунок на листе печатают на полимерном материале и под действием температуры спекают с металлом, образуя оболочку, защищающую металл и изображение.

Рисунки бывают панорамными и сплошными. Такой материал используют, кроме заборов, для отделки цоколя или всего здания (профилированный лист под камень, дерево, кирпич и пр).

Пример декоративного покрытия под дерево

Пример декоративного покрытия под камень

Пример декоративного покрытия под кирпич

Новые технологии защищают изображения от выцветания на солнце и внешней среды. По заверениям производителей рисунок не выцветет 15 лет.

Related Posts via Categories

• Профлист для кровли – особенности выбора материала и советы по монтажу своими руками
• Сарай из профлиста – идеален для дач!
• Как выбрать профлист по таблице его несущей способности?
• Гофролист – универсальный материал для всех видов строительных работ
• Какой бывает ширина профлиста – особенности ее определения
• Окрашенный профлист – эстетически безупречный строительный материал
• Производство профлиста – какое оборудование используется?
• Крепление профлиста к металлическим прогонам – чем и как это делают?
• Цвет профлиста – какие бывают и как выбрать подходящий?
• Обшить дом профлистом – фото и руководство к действию

Характеристики товара

Ключевые характеристики

Толщина 0,45 мм, С-8, Белый (RAL 9003)

Вертикальный нахлест

50 мм

Производитель

Металлпрофиль

Наличие в магазинах

296 лст в Тюмени

Поиск по адресу

Магазин

Наличие

Режим работы

ул. 50 лет Октября, 109 Б

Склад «Строительный двор»

В наличии: 294 лст

07:00 – 19:00

д. Ожогина, ул. Садовая, 3А

Магазин «Строительный двор»

В наличии: 2 лст

Круглосуточно

Разновидности саморезов

Существует три разновидности саморезов для закрепления профилированного листа:

• Для фиксации листов к деревянному каркасу. Такие саморезы имеют редкий шаг резьбы, за счет чего обеспечивается надежность крепежа. Их можно без особых проблем вкрутить в даже в древесину самых твердых пород.
• Для закрепления листов к металлу. Саморезы этого типа также применяют при закреплении профлиста к конструкции, на которую действуют серьезные ветровые нагрузки. Такие крепежи имеют редкий шаг резьбы. При изготовлении наконечника-сверла делают особую заточку. Она исключает повреждение структуры материала в ходе монтажа.
• Саморезы, которыми фиксируют коньковые и доборные элементы на крыше здания. Такие крепежи имеют большую длину.

Все вышеописанные виды саморезов содержат особый наконечник-сверло, поэтому в фиксируемых элементах не нужно заранее делать отверстия.

Также саморезы имеют головку- шестигранник, которая без труда крепится в патроне шуруповерта. Это в значительной степени упрощает монтажные работы.

Производство профнастила С8: основные размеры и требования к качеству готовой продукции

Профнастил С8 для забора и кровли изготавливают методом холодного проката по ГОСТ 24045-94 и ТУ 1122-079-02494680-01 из тонколистовой стали, толщиной от 0,5 до 0,7 мм. В качестве исходного сырья используются:

1. Рулонная холоднокатаная сталь марок 01 и 220-350 по ГОСТ Р 52246-2004 с цинковым защитным покрытием по ГОСТ 14918.
2. Оцинкованная сталь с полимерным покрытием по ГОСТ Р 52146-2003 и сталь с лакокрасочным покрытием по ГОСТ 30246.

В состав линии, на которой производится профнастил оцинкованный С-8, входит следующее оборудование:

• разматыватель, на котором устанавливается рулон листовой стали;
• формовочная машина (часто ее называют прокатным станом);
• гильотинные ножницы;
• приемное устройство;
• маслостанция;
• пульт с системой автоматического управления.

Весь процесс производства полностью автоматизирован, функция сменного персонала заключается в контроле процесса производства и наблюдении за работой оборудования.

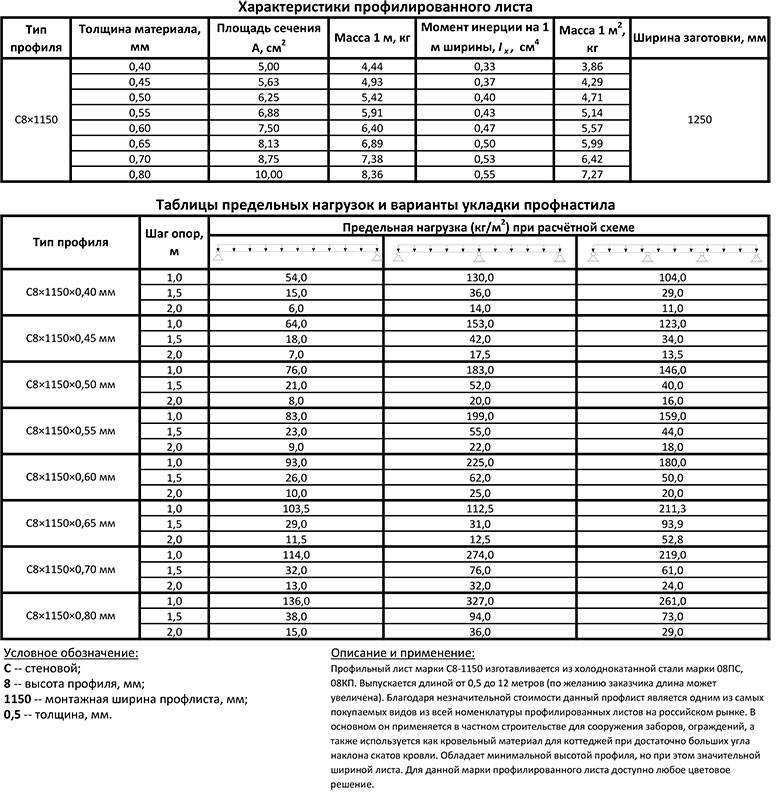

Профлист c-8 имеет поверхность с гофрами в виде трапеций высотой 8 мм, шириной основания 62,5 мм и расстоянием между гофрами 52,5 мм. На современных прокатных станах, изготавливающих профнастил С8, размеры листа готовой продукции могут быть от 0,5 до 12 м.

Стандартом регламентируются следующие требования к характеристикам металлического профилированного листа С8:

1. Профнастил кровельный С8 на лицевой стороне может иметь незначительные потертости и повреждения, не влияющие на целостность защитного покрытия.
2. Профлист С-8 может иметь следующие отклонения: по высоте профиля ±1,0 мм, по ширине листа ±8,0 мм и длине листа ±10,0 мм.
3. Профнастил для забора С-8 не должен иметь серповидность больше 1,0 мм на 1,0 м длины профиля при длине листа до 6,0 м и не больше 1,5 мм при длине листа более 6,0 м.
4. Профнастил 8 мм не должен иметь волнистость листа на плоских участках больше 1,5 мм и 3,0 мм на отгибах кромки листа.

Маркируется оцинкованный профлист С-8 в соответствии с требованиями ГОСТ 24045-94. Так, обозначение «профлист С-8-1150-0,5» расшифровывается следующим образом:

• С — стеновой;
• 8 — высота трапеции профиля, мм;
• 1150 — полезная (рабочая) ширина профиля;
• 0,5 — толщина металла исходной заготовки из рулонной стали;

Основные параметры профлиста

Толщина листа в зависимости от марки может быть от 0,4 до 1,5 мм. Вес цинкового покрытия на 1 кв. м. составляет 275 грамм, а толщина полимерного покрытия 25-200 мкм. Профлисты могут изготовить и по индивидуальным размерам исходя из особенностей строящегося объекта. Нужно всё таки заметить, что применение листов стандартного размера упрощает монтаж и расчёт и имеет стандартные технические характеристики. Приведём маркировку наиболее распространённого профлиста: С8 1150/1200, здесь «С» означает область применения – стеновой, «8» -высота профиля, а 1150 полезная ширина листа. Марка С8 является лидером по продажам. Особенностью данного профлиста является низкая толщина и ширина профильных полок, превосходящая высоту профиля.

Лист профилированный С8 1150

Выгрузка профнастила

Основное правило, которым стоит руководствоваться при разгрузке – подъем изделий должен осуществляться строго вверх, без извлечения волоком.

Погрузка и разгрузка профлиста поштучно требует достаточного количества рабочих – на каждые 1,5-2 метра листа нужен один грузчик, чтобы настил не погнулся. Если длина профнастила больше 2 метров, лучше выгружать и нести его вдвоем.

При ручной выгрузке обязательный элемент – перчатки, предотвращающие потемнение поверхности оцинкованного изделия, которое может возникнуть при контакте с человеческим телом. Также перчатки помогут защитить себя от ран из-за острых металлических краев.

• Профиля переносятся в вертикальном положении, без перегибов.
• Необходимо защищать профлист от любых механических повреждений.
• После разгрузки обязательно снимается металлическая стяжка.

Процедура выгрузки имеет некоторые запреты, о которых важно знать:

1. Удары и сбрасывания недопустимы.
2. Место разгрузки не должно быть грязным или заводненным.
3. Нельзя убирать полиэтиленовую пленку до конца монтажа.
4. Запрещено вытаскивать листы волоком или смещать их.

Вес профнастила, вес 1м2

Профнастил вес метра погонного, вес 1м2.

Профили стальные листовые гнутые с трапециевидными гофрами

Толщина листа t, мм	Масса 1 м длины, кг	Масса 1 кв.м, кг	Ширина заготовки, мм
ТУ 1122-001-44880798-99     С8-1150
0,6	6,4	5,57	1250
0,7	7,4	6,43	1250
0,8	8,4	7,3	1250
ТУ 1122-002-44880798-99     С8-1035
0,6	5,6	5,41	1100
0,7	6,5	6,28	1100
0,8	7,4	7,15	1100
ГОСТ 24045-94     С10-1100
0,6	6,4	5,82	1250
0,7	7,4	6,73	1250
ГОСТ 24045-94     С21-1000
0,6	6,4	6,4	1250
0,7	7,4	7,4	1250
0,8	8,4	8,4	1250
ГОСТ 24045-94     НС35-1000
0,6	6,4	6,4	1250
0,7	7,4	7,4	1250
0,8	8,4	8,4	1250
ГОСТ 24045-94     НС44-1000
0,7	8,3	8,3	1400
0,8	9,4	9,4	1400
ГОСТ 24045-94     Н57-750
0,7	6,5	8,67	1100
0,8	7,4	9,87	1100
ГОСТ 24045-94     Н60-845
0,7	7,4	8,76	1250
0,8	8,4	9,94	1250
0,9	9,3	11,01	1250
ГОСТ 24045-94     Н75-750
0,7	7,4	9,87	1250
0,8	8,4	11,2	1250
0,9	9,3	12,4	1250
Толщина листа t, мм	Масса 1 м длины, кг	Масса 1 кв.м, кг	Ширина заготовки, мм

Виды защитного покрытия профнастила

Защитное покрытие профилированного листа существенно влияет на срок его службы. Поскольку долговечность — один из важнейших критериев любого строительного материала, нужно знать какие виды покрытий может иметь профлист, как выбрать подходящее для вашей задачи и в каких случаях можно сэкономить.

Самое недорогое, но, в тоже время, и самое недолговечное покрытие — это цинк. Профнастил с защитным слоем из этого материала используется для строительства временных заборов, опалубки, а также для некоторых хозяйственных построек. Частными застройщиками такой профилированный лист практически не используется, поскольку его срок службы всего 15-25 лет, и он быстро теряет внешний вид.

Более надежно покрытие из алюцинка, в его состав входит, кроме цинка, 55% алюминия и 1,6% кремния. Профлист с таким покрытием служит намного дольше, чем с простым цинковым, и чаще всего используется для изготовления сборных гаражей. Намного реже он применяется для возведения ангаров и складов. Опять-таки, частными застройщиками такой материал практически не используется.

Самое дорогое, но и самое долговечное — это полимерное покрытие. Именно такой материал, в основном, используется в современном строительстве, поскольку его срок службы составляет 25-50 лет, и он может быть практически любого цвета.

В качестве защитного слоя могут использоваться разные полимеры. Если вас интересует вопрос о том, как правильно выбрать профнастил с полимерным покрытием, то следует ориентироваться на цену и условия эксплуатации материала. Дело в том, что перечисленные полимеры отличаются по химическому составу и, как следствие, стойкостью к различным внешним воздействиям.

В России чаще всего используется профилированный лист с защитным покрытием из следующих материалов:

1. Полиэстер. Профлист с таким покрытием — самый дешевый. Он не боится высоких температур, имеет срок службы от 25 лет, но нестоек к механическим воздействиям. Поэтому при транспортировке и монтаже необходимо соблюдать повышенную аккуратность, так как слой полиэстера очень тонок и легко царапается.
2. Пурал. Этот материал крайне износоустойчив и его срок службы достигает 40 лет. Кроме того, он устойчив к ультрафиолету, обладает стойкостью к химическим и механическим воздействиям, а также перепаду температур. Поскольку он достаточно дорог, пурал, как правило, используется в агрессивных средах: на морском побережье, в промышленных зонах, на территориях с повышенной солнечной активностью или влажностью.
3. Пластизол. Очень износостойкое покрытие, которое наносится толстым слоем и отлично выдерживает агрессивные среды. Выгорает на солнце, а также не переносит нагрев до больших температур. Поэтому его не рекомендуется использовать в жарких регионах. Цветовая гамма обычно светлая, возможно текстурирование. Применяется в регионах севера и центральной полосы в зонах с агрессивными климатическими или техногенными условиями.
4. ПВДФ. Профнастил с таким покрытием практически не выгорает, устойчив к химическим и механическим воздействиям, обладает большим сроком службы. Однако стоит очень дорого, поэтому используется редко.

Таким образом, если обобщить, то при строительстве в условиях отсутствия высоких температур и агрессивных сред, вполне подойдет обычный полиэстер. Но если вы строитесь, например, на берегу моря, то должны более внимательно отнестись к вопросу, какой профнастил выбрать для того, чтобы он прослужил как можно дольше.

Длина листов для кровли

Максимальная длина профнастила для крыши ограничена возможностью прокатного стана и не превышает 14 м. Такой размер позволяет минимизировать количество соединений листов и увеличить прочность всего покрытия. Редко длина ската крыши на много превышает 14 м, а это значит, что горизонтальных стыков будет не более 2-х.

Высокая цена и трудности транспортировки длинных листов вывели в топ профнастил длиной 6 м. Но можно заказать любой вариант, что зависит от конструктивных особенностей крыши. Минимальная длина – 0,5 м. Ассортимент кратен 0,5 м и варьируется в пределах от 0,5 м до 14 м.

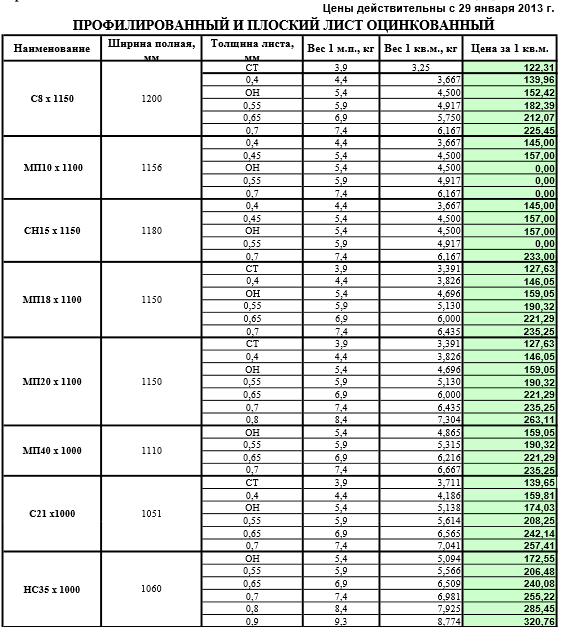

Стоимость профнастила

Цена на профнастил, как и его вес, зависит от толщины металла и высоты профиля. При этом, окрашенные гофролисты стоят дороже просто оцинкованных.

Ориентировочная стоимость профлистов:

• стеновой — от 162 руб/м2 за оцинкованные листы и от 210 руб/м2 за окрашенные;
• несущий — от 243 руб/м2 и от 283 руб/м2 за оцинкованные и с полимерным покрытием соответственно;
• кровельный — от 350 руб/м2.

При этом профнастил может быть окрашен с двух сторон, что особенно актуально для заборов. В этом случае его цена начинается с 295 руб/м2. Если же хочется оригинальной расцветки «под камень», стоимость поднимается — от 450 руб/м2 и выше.

В качестве экономии можно приобретать готовые двухметровые листы — не в сезон они стоят дешевле профнастила, нарезанного по размерам покупателя, так как их легче хранить. Но тут стоит быть внимательным — используя листы стандартного размера на многоскатной крыше, получится гораздо больше отходов.

Перед покупкой профилированных листов следует внимательно ознакомиться с их характеристиками, и тогда удастся избежать многих досадных ошибок!

Критерии выбора

Опытные кровельные мастера знают, чем толще профилированный лист, тем он надежнее. Более толстый материал эффективнее противостоит коррозии, выдерживает более интенсивные снеговые и ветровые нагрузки и, как следствие, эксплуатируется дольше. Однако, такие марки увеличивают нагрузку на стропильный каркас крыши, а также стоят дороже. На вес профнастила влияют следующие факторы:

1. Толщина стали. Чем толще используемая для производства материала стальная заготовка, тем тяжелее профнастил. Поэтому несущие марки весят значительно больше стеновых.
2. Металлоемкость сплава. Состав и характеристики стали оказывают влияние на вес профилированного листа, поэтому перед покупкой необходимо ознакомиться с качеством металла. Чтобы покрытие для кровли было долговечным, необходимо выбрать марки оцинкованной стали класса «премиум» с большей металлоемкостью антикоррозийного покрытия, которые весят больше.
3. Высота волны. Чем выше волна, тем больше вес, а также несущая способность материала. Однако, высокий профиль снижает полезную площадь профнастила, увеличивая расход покрытия.

Сферы использования профлиста

Сравнение веса и эксплуатационных характеристик крыш из различных материалов

Технология производства

Стеновой профнастил марки С8 изготавливают методом холодного проката из стальных заготовок, толщина которых составляет 0,7-0,8 мм, согласно требованиям ТУ 1122-079-02494680-01 или ГОСТ 24045-94. В линию по производству этого материала входит разматыватель, в который устанавливается рулон тонколистовой стали марки 220, формовочная машина, придающая заготовкам нужный рельеф, а также гильотинные ножницы, производящие нарезку листа в размер, и цех покраски. Процесс изготовления профлиста обычно полностью автоматизирован, поэтому стандарты качества поддерживаются на высоком уровне. Для производства профнастила с8 используют следующие виды сырья:

• Холоднокатаная рулонная сталь марок 220-350, изготовленная по ГОСТ Р 52246-2004, с защитным покрытием из цинка, нанесенным согласно требованиям ГОСТ 14918.
• Оцинкованная сталь с защитно-декоративным полимерным покрытием по ГОСТ Р 52146-2003 или односторонним лакокрасочным покрытием согласно ГОСТ 30246.

Кровельный пирог

Кровельный пирог — это конструкция, состоящая из нескольких слоев, которая делается для создания крыши. Она состоит: из обрешетки и контробрешетки, пароизоляции, гидроизоляции и кровельного покрытия. Единственное, что в нее не входит — это стропильная система.

Монтаж кровельного пирога делается таким образом:

1. Берут контробрешетку и устанавливают на поверхность стропильной системы. Между брусьями можно прикрепить плитный утеплитель, если крыша из профлиста двухскатная, вальмовая или многощипцовая.
2. На утеплителе располагают гидроизолирующие материалы.
3. Для профильного листа нужно установить обрешетку с учетом промежутков для вентиляции.
4. Раскладываются кровельные профилированные листы.

Кровельный пирог

Применение профлистов достаточно многообразное и обеспечивает долгий срок службы. Благодаря этому материалу можно сделать как отдельные сооружения в виде ограждений, так и провести монтаж кровельного пирога крыши. В отличии от профнастила он имеет много достоинств которые делают его незаменимым в процессе строительства.

Вес оцинкованного листа и профнастила: таблицы и формулы

Стальной оцинкованный лист – металлопродукция, применяемая в качестве полуфабриката для изготовления изделий способами холодного профилирования, штамповки с последующим окрашиванием. В качестве исходного материала используются тонкие (обычно толщиной до 2 мм) горячее- и холоднокатаные листы из углеродистой стали обыкновенного качества и качественной, различных степеней раскисления.

Особенности производства оцинкованного листа

Изготовление этой металлопродукции регламентируется ГОСТом 14918-80. Существует несколько способов цинкования:

• Горячее. Осуществляется в специальных ваннах с расплавленным цинком. После обработки изделие обдувают сжатым воздухом для удаления лишнего цинка и просушивания. Для такого покрытия характерны: значительная толщина, прочность, недостаточные декоративные характеристики.
• Гальваническое (электрохимическое). Этот способ позволяет получать равномерный декоративный цинковый слой, обладающий высокой адгезией к основе.
• Холодное. Производится с использованием цинкосодержащих составов. Такое покрытие обладает невысокой устойчивостью к внешним воздействиям.

В результате цинкования получают листы с различной толщиной покрытия:

• повышенной – 40-60 мкм;
• 1 класса – 18-40 мкм;
• 2 класса – 10-18 мкм.

Расчет массы оцинкованного листа

Для определения массы оцинкованного листа, зависящей от его площади и толщины, можно воспользоваться одним из трех способов.

Онлайн-калькулятор

Это наиболее простой вариант, позволяющий определить по размерам листа его массу, площадь, количество листов в тонне.

Определение веса стального оцинкованного листа по формуле

Формула M = A*B*h*ρ, в которой:

M – масса, кг;

A – длина, м;

B – ширина, м;

h – толщина, мм;

ρ – средняя плотность стали, равная 7,85 кг/дм3.

Определение массы оцинкованного проката по таблице

Таблица весов оцинкованных листов в кг, имеющих наиболее распространенные размеры

0,5	3,9	7,8	12,2
0,55	4,3	8,58	13,4
0,6	4,7	9,36	14,6
0,7	5,45	10,9	17,1
0,8	6,25	12,5	19,5
0,9	7,0	14,0	21,9
1,0	7,8	15,6	24,4
1,1	8,6	17,2	27,0
1,2	9,35	18,7	29,4
1,3	10,15	20,3	31,7
1,4	10,9	21,8	34,1
1,5	11,7	23,4	36,6
1,6	12,5	25,0	39,0
1,7	13,25	26,5	41,4
1,8	14,05	28,1	43,9
2,0	15,6	31,2	48,8

Все перечисленные выше варианты позволяют определить теоретическую массу оцинкованного листа, которая может несколько отличаться от фактической.

Расчет массы профнастила

Масса 1 м2 профилированного оцинкованного листа зависит от толщины проката и геометрии профиля. В таблице представлены веса профнастила наиболее популярных марок.

Н 57	0,55	7,4	НС 35	0,55	6,3
0,7	8,6	0,7	7,4
0,8	9,8	0,8	8,4
Н 60	0,7	8,8	НС 44	0,7	8,3
0,8	9,9	0,8	9,4
0,9	11,1
Н 75	0,7	9,8	С 15	0,55	5,4
0,8	11,2	0,7	6,8
0,9	12,5	С 18	0,55	6,3
Н 114	0,8	13,0	0,7	7,4
0,9	15,6	С 21	0,55	6,3
1,0	17,2	0,7	7,4

Для определения массы листа вес 1 м2 умножают на его длину и ширину.

Критерии выбора профлиста

Профиль С21 выпускается с разной толщиной стальных листов. Поэтому перед приобретением надо заранее определиться с подходящими техническими характеристиками этого материала.

Самые дешёвые профнастилы толщиной 0,4 мм. Но не стоит на этом экономить, потому что прочность конструкции важнее. Тонкие листы чаще всего применяют там, где на них не будут воздействовать большие нагрузки: для отделки подсобных хозяйских построек, не требующих использования материалов повышенного качества. Кровлю таким листом можно покрывать только если она имеет большой уклон (не менее 60°), потому что иначе снежные массы будут создавать нагрузку и деформировать крышу.

Толщина защитного слоя и виды полимерных покрытий тоже имеют большое значение. От них зависит прочность и долговечность изделия. Для забора нужно выбирать профиль с двусторонней покраской. Для кровли или стен подойдут листы с односторонним окрашенным слоем, но лучше приобрести с защитной антиконденсантной обработкой с внутренней стороны.

Обязательно нужно проверить наличие сертификата качества, где указаны все технические характеристики товара, проверить листы на отсутствие царапин и деформаций.

https://youtube.com/watch?v=TgeKqCVhQjc

Как рассчитать вес профнастила?

Зная количество квадратных метров профлиста, необходимых для работ, просто рассчитать общий показатель веса, умножив такое количество на вес 1 кв. метра.

При определении веса профлиста необходимо использовать такую формулу: длина х ширина х толщина (характеристики листа профнастила).

ВАЖНО при приобретении профнастила для кровли! При расчете кровельного каркаса со стропилами нужно обязательно знать, каков вес 1 кв. метра выбираемого покрытия для крыши

Знание веса позволит вычислить общую нагрузку, которую станет испытывать конструкция. Соответственно, можно понять, какой должна быть конструкция по толщине, из каких элементов она должна строиться.

Какие ГОСТы регулируют габариты профлистов

Существуют несколько усовершенствованных версий этого документа:

• ГОСТ 24045-86;
• ГОСТ 24045-94;
• ГОСТ 24045-2010 (последняя действующая версия).

Профнастил всех типов относится к единой категории тонколистового оцинкованного проката согласно ГОСТ 14918.

При этом оцинкованный материал делится на такие подвиды:

1. Оцинкованный в соответствии с ГОСТ 14918.
2. С алюмоцинковым покрытием (АЦ) согласно ТУ 14-11-247-88.
3. С алюминизированным (А), алюмокремниевым покрытием (АК) согласно ТУ 14-11-236-88.
4. С электролитическим цинковым покрытием (ЭОЦП) согласно ТУ 14-1-4695-89.

Однако сейчас такая маркировка материала практически не встречается.

Из чего изготавливают профнастил

Для изготовления профнастила используют тот же самый материал, что и для металлочерепицы – стальной лист.

Просто этот лист прокатывают методом холодного проката через другие станки и внешний вид профнастила получается другой.

Если металлочерепица является имитацией керамической черепицы, то профнастил имитирует шифер.

Затем на поверхность листа наносится слой цинка для защиты его от коррозии и слой полимерного антикоррозийного покрытия.

В зависимости от целей эксплуатации профнастил принято разделять на несколько видов:

1. Марки «Н». В его маркировке наличие буквы Н говорит о том, что это «несущий» материал.У такого профнастила толщина стального листа является максимально большой из всех возможных. Высота волны также максимальна.

   Для того чтобы этот материал стал еще более жестким, на его поверхности изготавливают дополнительные бороздки. Профнастил марки Н хорошо себя зарекомендовал при изготовлении тяжелых грузовых контейнеров, а также при строительстве ангаров, гаражей, складов, цехов, ограждений, других объектов и сооружений.

   Именно этот профнастил чаше всего используют для наружной обшивки стен зданий, изготовлении ворот, заборов. Иногда такой профнастил используется при кровельных работах.

   Но это происходит очень редко, поскольку весит такой материал много.

2. Профнастил «НС». То есть несуще-стеновой материал.Такой материал является из видов профнастила наиболее универсальным. Толщина такого профилированного листа усредненная.

   Также у него волновая поверхность имеет среднюю высоту. Отличается профилированный материал марки «НС» повышенной жесткостью, и может быть использован для отделки потолков, стен, перекрытий любых видов, в качестве кровельного материала.

3. Марки «С». Уже по маркировке понятно, что это стеновой профнастил.И для отделки стен чаще всего используют именно такие профилированные листы. Небольшая толщина изделия существенно упрощает монтаж.

   Как правило, такой профнастил используется совместно с различными утеплителями: пенопластом, эковатой, минеральной ватой или природными утеплителями.

   Выпускается профилированный лист марки «С» средней и малой толщины. Высота гофры средняя, что делает такой материал очень удобным при устройстве кровель.

   Крыша из такого материала отличается прочностью и надежностью. Она легко выдерживает любые нагрузки при любом воздействии.





















   Такой несущий элемент часто используют в качестве настила на строительных лесах: такой материал легко выдерживает большую весовую нагрузку.

Разновидности профнастила

Различают данный стройматериал по типу применения и по полимерному материалу которым покрывается лист. В маркировке используют буквенные обозначения, указывающие основную область применения: «С» — стеновой, «Н» — несущий, и «НС» — несуще-стеновой. Стеновой профилированный лист используется для облицовки фасадов зданий и строений, возведения заборов и как кровельное покрытие. Небольшая толщина металла облегчает и ускоряет монтаж. Несущий профнастил применяют в качестве облицовки пола и потолка и межэтажного покрытия и при устройстве перекрытий. Этот лист часто применяют в строительстве гаражей, ангаров, быстровозводимых производственных помещений. Несуще-стеновой можно назвать универсальным материалом, он выдерживает нагрузки выше чем настил других марок и его применяют во всех перечисленных случаях.

Примеры использования
