Возводим каркас крыши самостоятельно

Основные критерии выбора материала

Для крыши каркасного дома можно выбирать различные кровельные материалы, но предпочтение нужно отдавать более легким

Это правило особенно важно, если фундамент не рассчитан на большие нагрузки

Строители рекомендуют:

• битумную черепицу;
• полимерпесчаную черепицу;
• профнастил;
• шифер;
• металлическую черепицу;
• цементно-песчаную черепицу.

Для тяжелых кровельных материалов следует делать обрешетку более частой. Дополнительно нужно использовать слой гидроизоляционного материала. Необходимо следить за шагом крепления основного материала кровли. Если сделать его чаще, то вероятность протекания крыши удастся свести к минимуму.

При монтаже кровельных материалов важно придерживаться следующих углов наклона:

• Минимум 10 градусов для профнастила.
• От 12 и 60 градусами для шифера.
• Для еврошифера нижний показатель составляет 6 градусов.
• Для керамической плитки – от 18 до 60 градусов. Такого же показателя следует придерживаться при закреплении полимерпесчаной черепицы.
• Для битумной черепицы – более 12 градусов.
• Металлочерепица требует монтажа под углом свыше 15 градусов.

Формирование пирога двухскатной кровли

Слои кровельного пирога зависят от типа чердачного помещения. Будет чердак теплым или же там будет размещаться мансардный этаж – критерии, по которым определяются слои и их количество.

Если предполагается устройство условно «холодного» чердака, то я ограничиваюсь утеплением перекрытия дома.

Наличие в доме «теплого» чердачного помещения или мансардного этажа, влечет за собой утепление скатов кровли.

Утеплять скат можно как снаружи, так и изнутри чердачного помещения, но порядок устройства слоев остается неизменным:

1. К нижней части стропил крепим сплошную подшивку (нижнюю обрешетку).

2. Поверх обрешетки монтируется пароизолирующая пленка, на которую укладывается утеплитель. Утеплитель укладываем так, чтобы он заполнил все пространство между стропил.

3. Верх утеплителя защищаем гидроизолирующей мембраной, которую фиксируем брусками контробрешетки. Такая конструкция обеспечит создание вентилируемого зазора. Поверх контробрешетки устанавливается обрешетка, на которую монтируем финишное кровельное покрытие.

Тип верхней обрешетки напрямую зависит от вида кровельного покрытия. Для гибких и рулонных материалов дополнительно устраиваются плоскости из листов ОСП, ДВП или цементно-стружечных плит. Под шифер, штучную черепицу или металлочерепицу достаточно монтажа обрешетки с прозором.

Подводя итог, скажу, что пирог двухскатной кровли выглядит следующим образом (снизу вверх):

• подшивка стропил (нижняя обрешетка);
• паробарьер;
• утеплитель;
• гидробарьер;
• контробрешетка;
• обрешетка верхняя;
• кровельный материал.

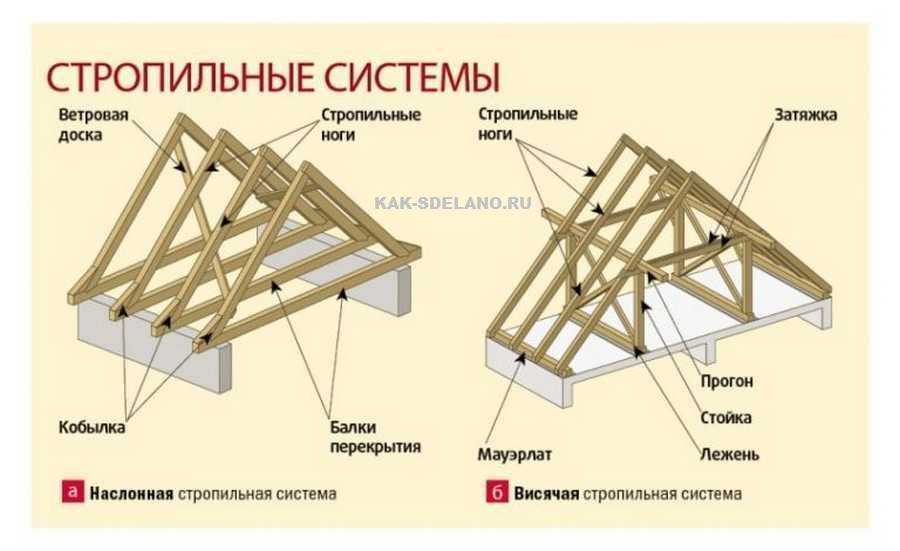

Стропильная система

Вся стропильная система односкатной крыши предельно проста и понятна: прямые стропила опираются на противоположные стены. Высота стен специально подбирается чтоб организовать угол наклона в диапазоне 30-35 градусов. Этим достигается нормальный самопроизвольный сход снега, что очень желательно. Ведь здесь нет деления крыши на два или несколько скатов и вся конструкция испытывает сравнительно повышенные нагрузки. А вот устойчивость ветровым нагрузкам наоборот хорошая – сама крыша относительно невысока, и с наветренной стороны легко им противостоит.

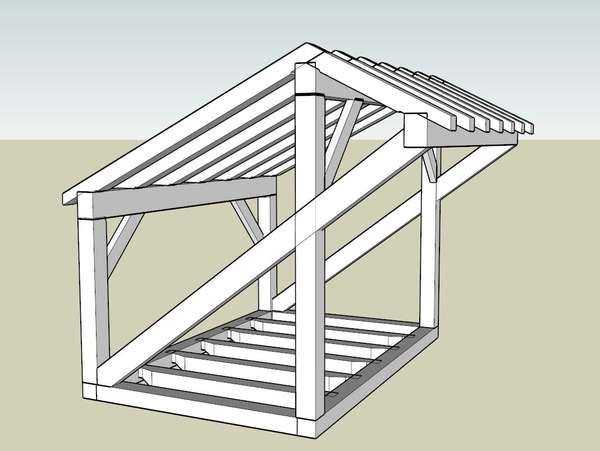

Стропильная система односкатной крышиИсточник comfort-da.ru

Способ наклона стропил заранее проектируется или выбирается в зависимости от конструктивных особенностей дома:

Наружные стены возводятся сразу неравнозначной высоты. При кажущейся дороговизне масса преимуществ: заранее предполагаются надёжные стены, не требующие дополнительного утепления, а сама сборка стропильной системы значительно упрощается – все основные промеры сделаны и созданы идеальные условия для устройства крыши. Причём её надёжность уже обусловлена таким основательным подходом.

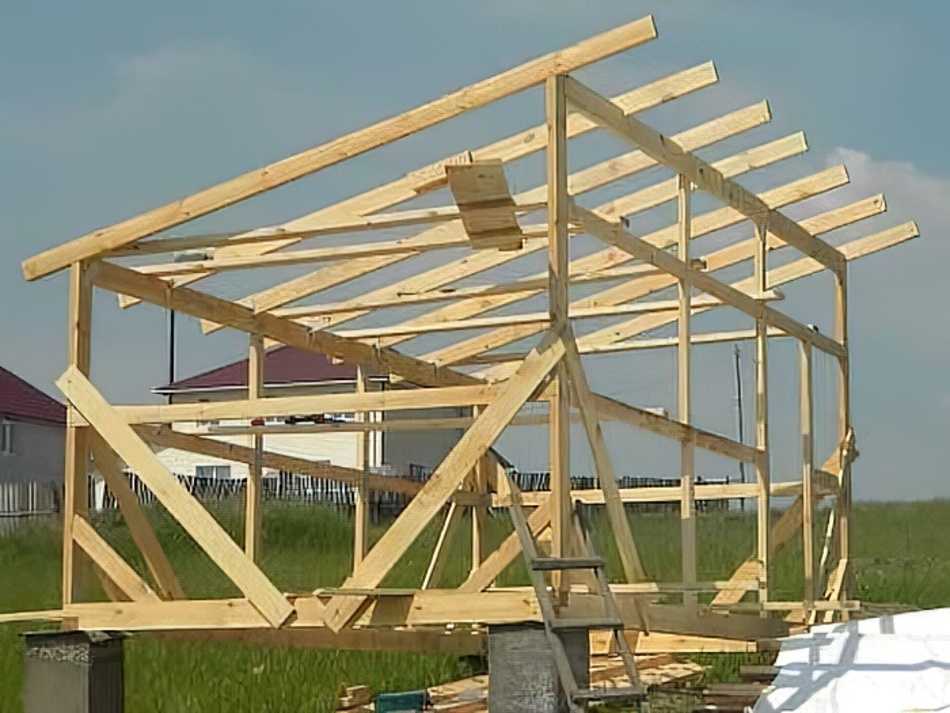

Каркас небольшого дома с односктной крышейИсточник yandex.uz

Конечно с небольшой натяжкой, но способ актуален и для каркасного строительства. Ведь высота основного каркаса наружных стен так же легко делается по нужным параметрам.

• Если все наружные стены одинаковы, по одной из них устанавливаются вертикальные стойки нужной высоты. При кажущейся ненадёжности конструкция ничем не отличается от каркасного строительства, имеет те же достоинства и недостатки. Причём односкатная крыша по каркасной технологии – разумное решение, которое не требует сравнительно значимых затрат именно на первоначальном этапе. При этом создаёт хороший задел на перспективу.
• Но есть более элегантный способ – где сразу изготавливаются так называемые стропильные фермы. А прочность стропильной системы обусловлена жёсткостью ферм. В допустимых пределах их применение позволяет обходиться без промежуточных опор или минимизировать их количество. Примечательно, что стропильные фермы можно чередовать с обычными стропилами. То есть повысить надёжность крыши, при этом сам конструктив гармонично увязать с дизайном помещения.
• Когда односкатная крыша примыкает к капитальной стене основного здания, стропила возможно закрепить на индивидуальные опоры или общий горизонтальный прогон. Другой край стропил укладывается на стену пристройки.

Примыкание односкатной крыши к стенеИсточник stroimkubik.ru

Важно: хотя уклон для ската выбирается индивидуально, он всё равно «привязан» к типу кровельного материала:

• Мягкие кровельные материалы позволяют занизить его до 5-7 градусов.
• Необходимый минимум для профнастила 8 град.
• Оптимальный уклон для металлочерепицы 30 град.
• Шиферу так же необходим уклон 20-30 град.

Однако, для регионов с большим количеством зимних осадков оптимален угол наклона в 40-45 градусов, что является пределом – подобная односкатная крыша редко где встречается. Примечательно, что в любом случае выдерживается общий уклон ската, гарантирующий сход осадков, а прочность при этом достигается разными способами.

Разновидности крыш домов

Первым делом нужно определить, какой формы будет крыша дома. Существует немало разновидностей:

Односкатные крыши

Конструкция легко выполняется при отсутствии высокой мансардной стенки и небольшом уклоне. В случае, если владелец дома хочет, чтобы чердачное помещение было жилым, схема используется более сложная.

Двухскатные крыши

Чтобы сделать монтаж такой крыши дома, подойдет любая конструкция. При ее выборе учитывают пролет наружных стен, планировку внутренних несущих стен, перекрытия и уклона кровли.

Четырехскатные (вальмовые)

 Такая конструкция более сложная. Для нее используются балки и двойные затяжки.

Многощипцовая

Самой красивой и в то же время непростой в строительстве по праву считается многощипцовая конструкция. Усложнённая стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Мансардная

Конструкция легко выполняется с помощью решетчатых ферм.

Шатровая

Такая крыша идеальна для балочно-затяжечной конструкции со стойками и подкосами.

Многоскатная

Такой вид крыши используется в домах со сложной планировкой. Относится к наиболее трудным типам крыш.

Крыша со скосом

 Такая крыша подобна двухскатной, поскольку используется для такого же типа конструкции.

Мы рассмотрим несколько наиболее часто используемых форм с учетом их особенностей. Для экономии нервов и материалов нужно воспользоваться самым простым вариантом — используют перекрытие крыши одним единым скатом. Самостоятельно сделать монтаж такого каркаса – это наименьшая трудоемкость и большая скорость установки.

Однако, этот монтаж не без недостатков. При таком перекрытие нет возможности обустроить полноценный чердак или мансарду, потому что пространство под кровлей получится очень низкое.

Последовательность монтажа крыши

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Двухскатная крыша.

Технология возведения крыши:

Стремитесь к тому, чтобы полученная в результате строительства крыша максимально соответствовала всем параметрам, указанным в технической документации. Обязательно проводите дополнительное укрепление конструкции в регионах, где наблюдаются сильные ветра;
Коньковая балка устанавливается на подпирающие опоры

Крайне важно, чтобы они были установлены точно по уровню, проконтролировать правильность можно с помощью натянутого строительного шнура;
Длина коньковой балки начинается от 11 метров, сама конструкция сборная, состоит она из 4 досок;
Стропила должны иметь одинаковый внешний вид и быть выполнены по единому шаблону;
Следите за собственной безопасностью при работе на высоте;
При работе с мягкой черепицей используется подкровельный ковер либо мембрана.

Мы рассмотрели главные моменты, на которых следует сделать акцент во время монтажа кровли в каркасном доме. Главное условие – строго придерживаться последовательности действий, и тогда никаких проблем с монтажом возникнуть не должно. Крыша считается одной из самых легких конструкций, но только не крыша каркасного дома своими руками, видео поможет ознакомиться со всему нюансами монтажа, и не допустить грубых ошибок.

Отдавать предпочтение лучше двухскатной крыше, она считается самым оптимальным вариантом для любых регионов

Главное условие длительной эксплуатации – правильный расчет нагрузки  и выбор подходящих углов скатов, не менее важно хорошо утеплить кровлю, в ином случае через щели будет выходить все тепло. Теплоизолирующий материал укладывается в несколько слоев

Виды двускатных крыш

Исходя из названия, двускатная крыша предполагает конструкцию, состоящую из двух плоскостей, которые соединяются кверху под углом. Форма такой кровли напоминает треугольник. Однако эта фигура может отличаться, как и сами двускатные крыши.

Могут быть отличными и углы между скатами в одном и том же доме. Таким образом, можно выделить несколько видов двускатных крыш:

1. простая симметричная;
2. простая ассиметричная;
3. ломаная (как внешний, так и внутренний излом).

Каждый из этих видов имеет преимущества и недостатки, поэтому при выборе нужно ориентироваться на индивидуальные обстоятельства.

Простая симметричная крыша

Монтаж двускатной крыши этого вида самый популярный среди тех, кто занимается строительством самостоятельно. Внешний облик такой кровли выглядит аккуратно, а под ней остается просторный чердак. Отличительная черта такой крыши, исходя из названия, – форма простого равнобедренного треугольника. Симметрия такой конструкции уравновешивает внешний вид любого дома.

Простая асимметричная крыша

Монтаж двускатной крыши данного типа предполагает смещение конька в сторону. Поэтому треугольник, формируемый скатами, становится разносторонним. Такая конструкция выглядит более современно и подходит для домов, выстроенных в новых дизайнерских стилях.

Невзирая на эффектный внешний вид, ассиметричная кровля имеет две серьезные особенности, которые нужно учитывать, совершая выбор в ее пользу:

• размер чердака будет уменьшен;
• распределение нагрузки на несущие конструкции неравномерное.

Такая конструкция кровли подходит для домов, где возникает необходимость присоединения дополнительных помещений, которые можно довести под самую крышу. Однако расчеты в этом случае нужно сделать очень тщательные.

Ломаная крыша

Самый сложный тип конструкции, который предполагает привлечение профессиональных кровельщиков. Если посмотреть специальные видео, монтаж двускатной крыши можно осуществить и своими руками, однако, как и в предыдущем варианте, нужно сделать правильные расчеты, чтобы неравномерная нагрузка не привела к выходу из строя несущей конструкции дома.

Под такой кровлей можно построить полноценный второй этаж или мансарду с жилыми помещениями. Поэтому такой тип двускатной крыши часто называется мансардной.

Правила выбора конструкции кровли

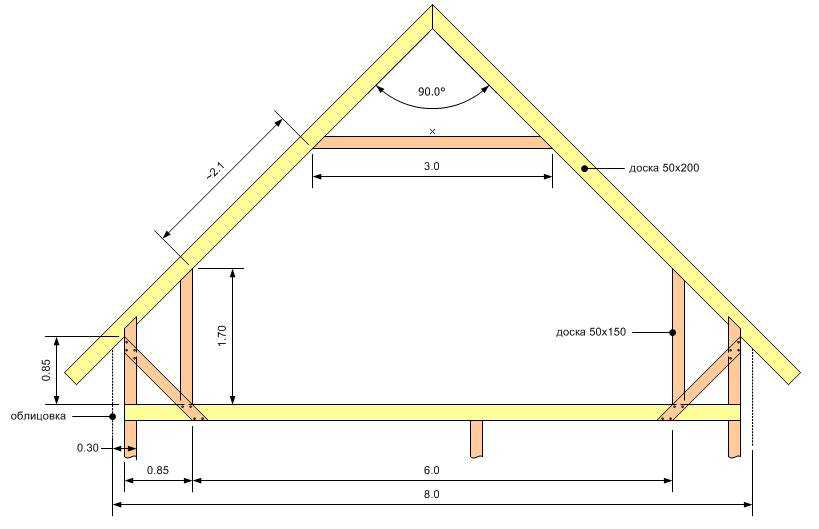

Рисунок 5. Схема крыши в двухэтажном каркасном доме Все крыши каркасных домов состоят из скатов и поддерживающей их стропильной системы. До начала монтажа нужно определить, как они будут располагаться.

Выбор угла уклонов

Важно правильно выбрать наклон скатов. Он должен обеспечить свободное самопроизвольное скатывание осадков и не допустить чрезмерной парусности, увеличивающей ветровую нагрузку на строительные элементы

Расчеты и опыт эксплуатации показывают, что уклон должен быть не менее 10-15° и не более 45-50°.

Скаты с таким наклоном имеют пропорциональный, гармоничный вид. Они обеспечивают достаточное пространство для оборудования функционального чердака или мансарды.

Выбор стропил

Стропильная система – это каркас кровли. От правильности ее монтажа зависит надежность, прочность, долговечность всей конструкции. Типоразмер и шаг расположения деревянных стропил рассчитывают при разработке проекта строительства. А для предварительной оценки расходов при монтаже крыши каркасного дома своими руками его можно определить с помощью специальных онлайн-калькуляторов. Такие программы интуитивно понятны в использовании, они дают достаточно точные результаты.

Выбор сечения пиломатериалов для стропильной системы зависит от таких параметров:

• расчетная снеговая и ветровая нагрузка для конкретного региона строительства – справочная величина;
• тип кровельных материалов – их толщина, габариты, вес;
• общая площадь скатов;
• уклон скатов – нагрузка на стропила увеличивается пропорционально углу наклона;
• длина стропильных досок, шаг их установки – чем они дальше друг от друга, тем больше должно быть сечение.

Длину и сечение стропил определяют на основании исходных данных с помощью расчетов или по сводным таблицам. При этом учитывается общая длина балок, шаг крепления.

Декоративное оформление элементов крыши после монтажа

Последний этап завершения экстерьера кровли – устройство торцевой стены, или фронтона двускатной крыши. Это позволит замаскировать пустоты в Л-образной конструкции скатов, которые опираются «ногами» на карниз. В двускатной кровле таких торцов два. Они выполняют важную функцию, являясь остовом для стропил.

Для деревянной постройки достаточно легкой отделки, которая осуществляется после того, как монтаж двускатной крыши и кровельного покрытия полностью завершен. Можно обшить фронтон вагонкой, выполненной из дерева или пластика.

Если выбор сделан в пользу пластика, его лучше прикрепить на фанерный лист, который фиксируется к обрешетке посредством саморезов. Это нужно для термоизоляции подкрышного пространства, ведь пластик сам по себе не способен удерживать тепло.

Панели соединяются между собой специальными замками, которые расположены в кромках по всей длине. Сайдинг может укладываться как по горизонтали, так и по вертикали.

Углы и края оформляются посредством доборных деталей, которые желательно приобретать от того же производителя, что и сама обшивка.

Важно помнить и о необходимости ветрозащитного и гидрозащитного слоя, который крепится на обрешетку под декоративную обшивку

Стропильная система

Вся стропильная система односкатной крыши предельно проста и понятна: прямые стропила опираются на противоположные стены. Высота стен специально подбирается чтоб организовать угол наклона в диапазоне 30-35 градусов. Этим достигается нормальный самопроизвольный сход снега, что очень желательно. Ведь здесь нет деления крыши на два или несколько скатов и вся конструкция испытывает сравнительно повышенные нагрузки. А вот устойчивость ветровым нагрузкам наоборот хорошая – сама крыша относительно невысока, и с наветренной стороны легко им противостоит.

Стропильная система односкатной крышиИсточник comfort-da.ru

Способ наклона стропил заранее проектируется или выбирается в зависимости от конструктивных особенностей дома:

Наружные стены возводятся сразу неравнозначной высоты. При кажущейся дороговизне масса преимуществ: заранее предполагаются надёжные стены, не требующие дополнительного утепления, а сама сборка стропильной системы значительно упрощается – все основные промеры сделаны и созданы идеальные условия для устройства крыши. Причём её надёжность уже обусловлена таким основательным подходом.

Каркас небольшого дома с односктной крышейИсточник yandex.uz

Конечно с небольшой натяжкой, но способ актуален и для каркасного строительства. Ведь высота основного каркаса наружных стен так же легко делается по нужным параметрам.

• Если все наружные стены одинаковы, по одной из них устанавливаются вертикальные стойки нужной высоты. При кажущейся ненадёжности конструкция ничем не отличается от каркасного строительства, имеет те же достоинства и недостатки. Причём односкатная крыша по каркасной технологии – разумное решение, которое не требует сравнительно значимых затрат именно на первоначальном этапе. При этом создаёт хороший задел на перспективу.
• Но есть более элегантный способ – где сразу изготавливаются так называемые стропильные фермы. А прочность стропильной системы обусловлена жёсткостью ферм. В допустимых пределах их применение позволяет обходиться без промежуточных опор или минимизировать их количество. Примечательно, что стропильные фермы можно чередовать с обычными стропилами. То есть повысить надёжность крыши, при этом сам конструктив гармонично увязать с дизайном помещения.
• Когда односкатная крыша примыкает к капитальной стене основного здания, стропила возможно закрепить на индивидуальные опоры или общий горизонтальный прогон. Другой край стропил укладывается на стену пристройки.

Примыкание односкатной крыши к стенеИсточник stroimkubik.ru

Важно: хотя уклон для ската выбирается индивидуально, он всё равно «привязан» к типу кровельного материала:

• Мягкие кровельные материалы позволяют занизить его до 5-7 градусов.
• Необходимый минимум для профнастила 8 град.
• Оптимальный уклон для металлочерепицы 30 град.
• Шиферу так же необходим уклон 20-30 град.

Однако, для регионов с большим количеством зимних осадков оптимален угол наклона в 40-45 градусов, что является пределом – подобная односкатная крыша редко где встречается. Примечательно, что в любом случае выдерживается общий уклон ската, гарантирующий сход осадков, а прочность при этом достигается разными способами.

Формы крыш

Крыши каркасных домов представлены в следующих формах:

• Плоской односкатной, являющейся наиболее бюджетным вариантом, к тому же самым легким в монтаже;
• Двухскатной, которая является оптимальной для домов с 1-2 этажами небольшого размера и прямоугольной формы;
• Ломанной, подходящей для домов, имеющих мансарду;
• Четырехскатной, которую можно возводить на зданиях любого типа, при том крыша является ветроустойчивой;
• Многошипцовой, представляющей собой сложную конструкцию из нескольких скатов;
• Шпилеобразной, весьма оригинальной и подходящей для мест, где много снега, однако сложной в проектировании.

При выборе формы крыши следует учитывать:

1. Размеры здания, количество этажей, проект постройки и ее внешний вид;
2. Планируемый к использованию материал кровли;
3. Климат определённого региона, где могут преобладать ветра или снега;
4. Какую сумму запланировано потратить на строительство.

Преимущества и недостатки кровли с одним скатом

Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:

Таблица: преимущества и недостатки односкатных крыш

Преимущества

Недостатки

на изготовление такой конструкции потребуется намного меньше материалов, чем для других типов крыш. Например, для возведения стропильной системы двускатной кровли потребуется в 2–3 раза больше материала. Эта особенность говорит об экономичности строительства такого каркаса; монтаж каркаса и кровельного покрытия односкатной конструкции не представляет сложности; вес односкатных кровель невелик, что позволяет устанавливать их на сооружения с облегчённым фундаментом; изготовление определённого наклона ската крыши позволяет организовать мансардное помещение; наклон крыши ниже 30o обеспечивает высокую устойчивость к ветровым нагрузкам; на обогрев сооружения с односкатной крышей требуется значительно меньше тепловой энергии в сравнении с другими типами крыш. Это связано с тем, что промежуток между кровлей и перекрытием имеет меньший размер, чем у других конструкций. Благодаря этому помещение мансарды или чердака быстро нагревается, тем самым сокращая затраты на отопление; составление чертежей или схем односкатной конструкции крыши не вызовет трудностей благодаря своей простоте. В том случае если нет навыков в черчении и расчётах подобных систем, можно воспользоваться бесплатными проектами, которыми изобилуют строительные сайты в интернете; простота стропильной системы односкатной кровли позволяет быстро и без привлечения специалистов произвести оценку её эксплуатационных качеств, сделать мелкий ремонт или замену основных узлов каркаса, не прибегая к услугам строителей, цены на которые довольно высоки; сооружения с односкатной крышей часто становятся объектами для реализации проектов дизайнеров, которые предпочитают их более сложным конструкциям.

угол наклона кровли ниже 45o заставит вас постоянно очищать её от снега, так как вес скопившихся осадков может создать критическую нагрузку на стропильную систему; влага на таком типе крыш дольше задерживается, что может стать причиной протечек. В связи с этим возникает потребность в покрытии кровли дополнительными гидроизоляционными слоями; крупные постройки с односкатной крышей менее привлекательны, чем сооружения со сложными и многоскатными кровлями.

Выбор материала кровли

Крышу каркасного дома можно отделать при помощи разнообразных кровельных материалов, однако мы рекомендуем остановить выбор на легких. Обусловлено это тем, что каркасное строительство не предполагает использования сложных и дорогих фундаментов.

Таким образом возможно использование:

• Металлочерепицы;
• Битумной черепицы;
• Шифера;
• Профнастила;
• Цементно-песчаной черепицы;
• Полимерпесчаной черепицы.

Если устройство крыши для каркасного дома планируется с использование тяжелых материалов отделки кровли, то обрешетка должна быть более частой. Кроме того, необходима гидроизоляция конструкции. Требуется проследить за шагом укладки кровельного материала. Если сделать его более частным, то это поможет исключить протекание крыши.

Монтируя кровельный материал необходимо соблюдать следующие углы наклона:

• Минимально 10° для профнастила;
• 12-60° при использовании шифера;
• Если монтируется еврошифер, то 6°;
• Керамика – от 18 до 60°. Аналогично для полимерпесчаной черепицы;
• Для черепицы из битума – минимум 12°;
• Монтаж черепицы из металла производится под углом более 15°.

Инструменты

Перед началом строительства необходимо подготовить инструменты и строительные материалы, чтобы  крыша одноэтажного каркасного дома получилась действительно качественной. Представленный список может варьироваться в зависимости от планировки вашего дома.

Инструменты для монтажа крыши.

• Набор измерительных инструментов (линейка, угольник Свенсона, штангенциркуль);
• Универсальные инструменты (молотки, компрессоры, краскопульты);
• Режущие инструменты;
• Инструменты для работы со стропилами;
• Гвозди;
• Набор древесины;
• Перфоратор;
• Кровельный материал;
• Утеплитель;
• Гидроизоляционный материал;
• Герметики разного вида.

Обустройство стропильного каркаса

Каркас крыши своими руками должен изготавливаться исключительно из высохших строительных материалов, чтобы древесина впоследствии не деформировалась.

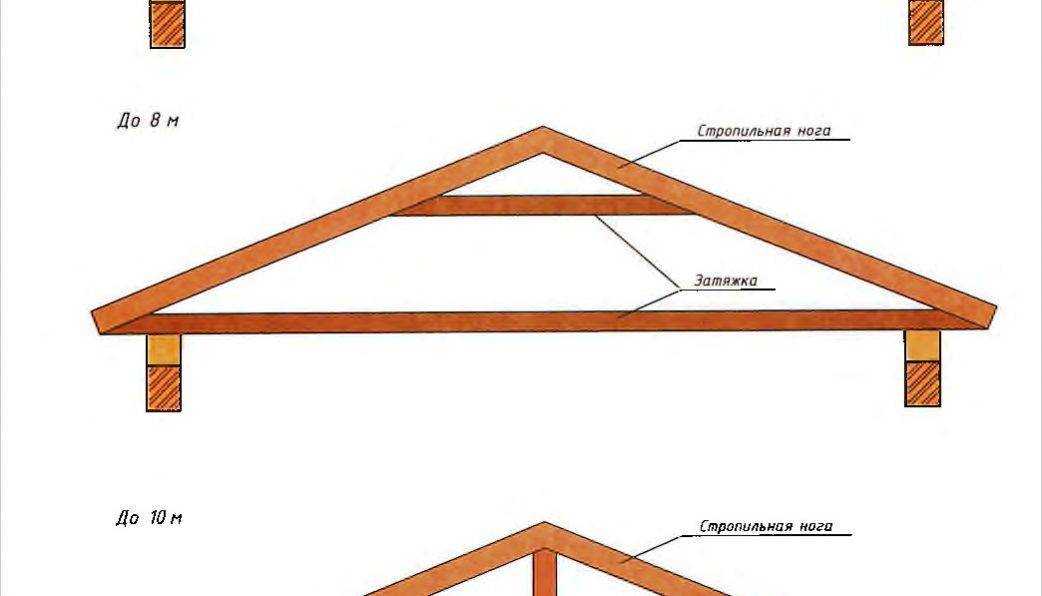

В структуру фермы должны входить две стропильные ноги, соответственно соединительные стяжки для фиксации их нижней части. Для закрепления стяжки к стропильным ногам используются болты, анкерные компоненты. К мауэрлату приставляется необходимое число ферм. Для их крепления используется простая техника, которая заключается в следующем. В опоре нужно сделать пазы правильной формы соответствующего количества. Далее при помощи несложных манипуляций в сделанные вырезы вставляются стропила. Дистанция между отдельными стропильными фермами подбирается исходя из точных параметров кровли, отталкивающихся от размеров здания. Как показывает практика, расстояние между стропилами обычно составляет не более одного метра. Стоит отметить, что для некоторых кровельных каркасов используются стропила вертикального направления. Подобные элементы применяются для обустройства высоких кровельных конструкций с вертикальным параметром от трех метров.

Деревянная обрешеточная конструкция надежно связывает компоненты стропильного каркаса. Но перед ее монтажом нужно обязательно обеспечить стойкость ферм. Для этого вверху конструкции предусмотрен коньковый брус. Снизу конструкции выполняется временная обвязка, а после установки досок (планок) обрешетки она убирается. Обрешетка имеет огромное значение не только при монтаже кровельного покрытия, она также необходима для качественной связки всех элементов конструкции при изготовлении кровельного каркаса.

Обрешеточные конструкции по своему исполнению могут быть сплошного или промежуточного типа. Вариант обрешетки подбирается в зависимости от используемого для перекрытия крыши строительного материала. Промежуточный вариант обрешетки используется, когда кровельным покрытием выступают листовые стройматериалы. При этом между планками выдерживается установленное расстояние.

При использовании для перекрытия крыши дома мягкой кровли обрешетка выполняется сплошная, так как лишь на подобное основание возможно положить кровельный материал на качественном уровне, соответственно обеспечить крыше более продолжительный эксплуатационный период. Именно для мягкой черепицы прекрасно подходит сплошной вариант обрешетки, а на промежуточной обрешеточной конструкции мягкая кровля будет свисать под крышу, в результате некачественной эксплуатации быстро выйдет из строя.
