Как и чем покрыть плоскую кровлю: материалы для крыши, устройство покрытия

Устройство плоской крыши из профлиста

При возведении плоской кровли из профлиста не требуется создание специализированных перекрытий – все точно также, как и в обычном междуэтажном варианте. Под основу можно взять металл, дерево или бетонные балки. Стоит лишь рассчитать нагрузку на крышу от осадков.

Вода от дождя или снега должна как-то стекать, поэтому об абсолютно плоской поверхности речи не идет. Минимальный уклон варьируется в диапазоне от 4 до 7 градусов. Это осуществляется с помощью разуклонки, которую легче сделать на достаточно твердой и прочной поверхности, из-за чего перекрытие чаще выполняется из железобетона. Плоская кровля из профнастила снижает затраты на укладку перекрытия за счет того, что данный материал сам обладает немалой несущей способностью.

Пустоты между волнами и гофрами такой конструкции заполняются во избежание продувания. Использовать для этого можно любой пористый материал, который устойчив к воспламенению. Сверху идет слой разуклонки, иногда дополняющийся цементной стяжкой для повышения прочности. Затем устанавливается кровельный пирог.

Строение кровельного пирога

Необходимость высокого уровня защиты от влаги заставляет располагать кровельные материалы плоской крыши слоями, один над другим, образуя так называемый «пирог». Если рассмотреть его устройство разрезе, можно увидеть следующие слои:

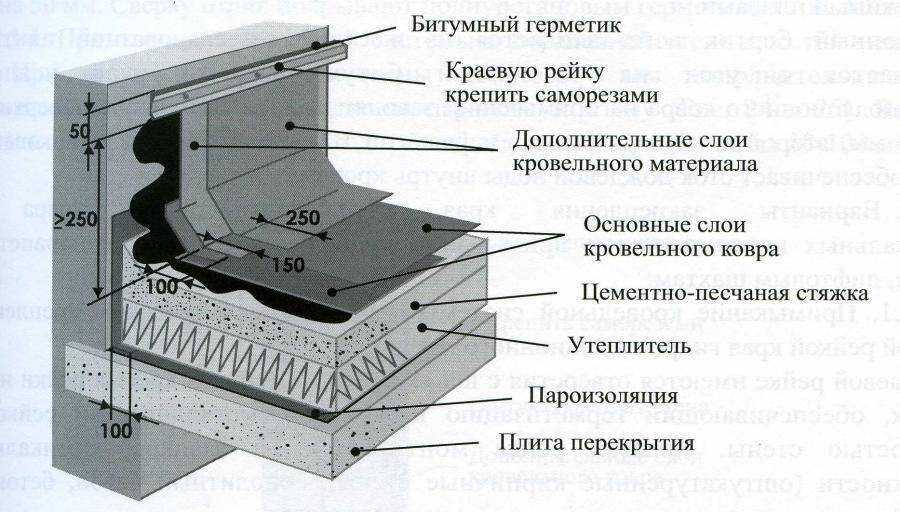

Строение кровельного пирога плоской кровли

1. Плоское основание, выполненное из бетонных плит или листов профилированного металла. Оно обеспечивает жесткость конструкции, несет на себе вес кровельного пирога, передавая его несущим перегородкам и, в итоге, фундаменту. У эксплуатируемой кровли основание должно быть максимально жестким.
2. Пароизоляция. Слой который необходим для того, что защищать плоскую крышу от проникновения паров из внутренних подогретых помещений в толщу утеплителя. Оседая на термоизоляции в виде конденсата, вода безвозвратно снижает ее утепляющие свойства более, чем в два раза. В качестве простейшей пароизоляции используют полиэтиленовую пленку или покрытия на основе битума.
3. Утеплитель. Для термоизоляции плоской крыши используют засыпные материалы, такие как керамзит, перлит, шлак, рулонные, к примеру, минеральная вата и в виде плит, в частности пенополистирол. Между прочим, утеплитель используют не только для регуляции температурного режима, но и для разуклонки дома с плоской крышей. Основные требования, предъявляемые к утеплителю – низкая гигроскопичность и теплопроводность, легкий вес.

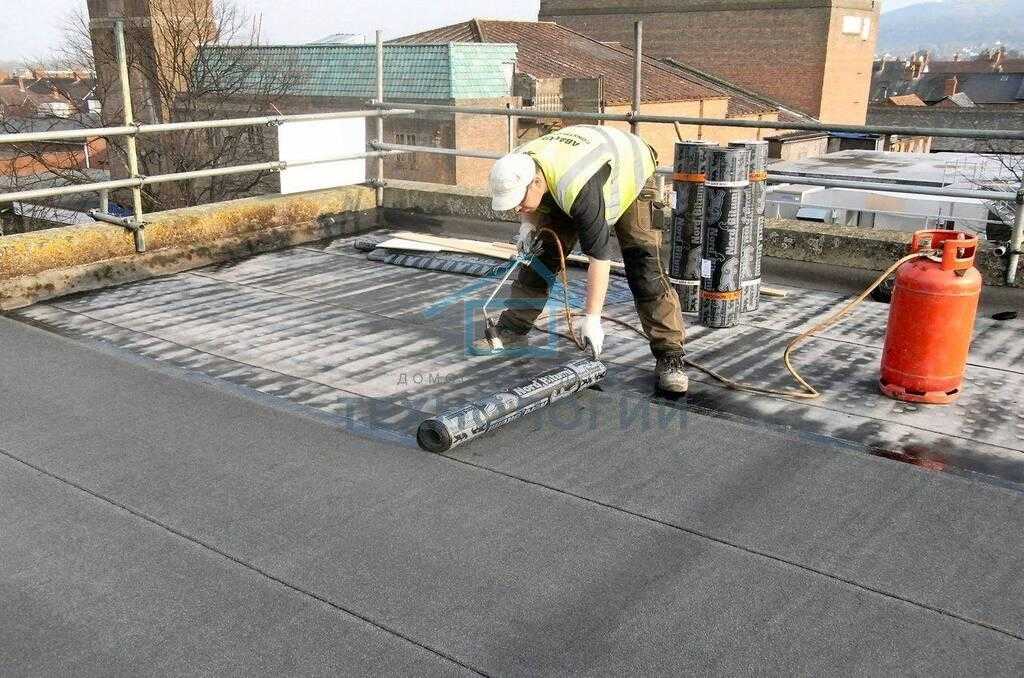

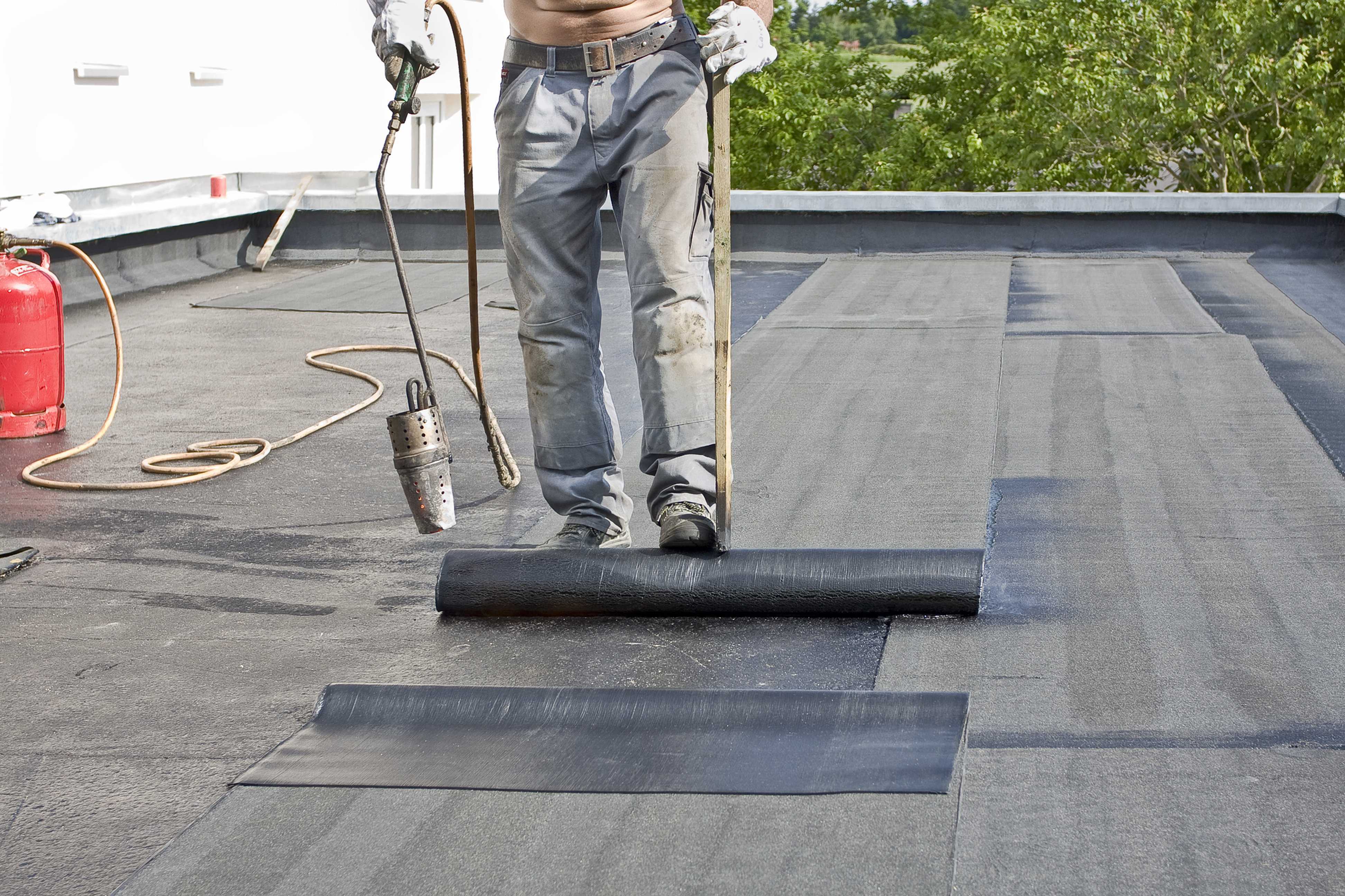

4. Гидроизоляция. Плоская кровля позволяет использовать для покрытия с целью защиты от влаги рулонные материалы: битумные, полимерные и битумно-полимерные. Помимо высоких гидроизоляционных качеств, они должны обладать устойчивостью к перепаду температур, эластичностью, долгим сроком эксплуатации.

Пирог холодной кровли

Кровля считается холодной, если подкровельное пространство не утепляется и чаще всего не используется. В некоторых случаях чердачное помещение оставляют холодным сознательно — обустройство винного погребка, места для хранения продуктов, тренажёрного зала, мастерской или спальни, которая будет весьма востребована в знойные дни.

На чердаке под холодной крышей можно создать полноценное помещение, если найти к нему функциональный подход

Помимо чердачных кровель бывают также холодные бесчердачные конструкции, венчающие беседки, террасы, центральный вход в здание, оранжереи и прочее.

Бесчердачная крыша бывает холодной и тёплой в зависимости от предназначения здания

Устройство и состав пирога для холодной кровли зависит от её уклона. Для скатных крыш кровельный пирог обустраивается в двух зонах: по скатам и по нижнему перекрытию.

Если смотреть изнутри, то на скатах последовательность слоёв будет следующей:

• гидроизоляционный материал, закреплённый на стропилах;
• контррейки, фиксирующие гидроизоляцию и обеспечивающие вентиляционный зазор;
• обрешётка;
• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к подкровельному):

• обивка потолка;
• паробарьер;
• утеплитель.

  Утеплитель в доме с холодным чердаком проходит по перекрытию, замыкая тепловой контур дома и оставляя крышу холодной

Для пологих чердачных крыш схема расположения слоёв остаётся такой же, только деление проходит между нижним и верхним перекрытием. Здесь существует одна особенность — гидроизоляция в состав кровельного пирога не входит и по верхнему основанию не прокладывается, кроме конструкций, где базой под кровельный настил служат деревянные балки, опирающиеся на стены и прогоны.

Плоская холодная кровля устраивается только с пароизоляцией, за исключением случаев, когда надчердачная крыша поддерживается деревянными балками

Исключение гидрозащиты из состава кровельного пирога для таких конфигураций полностью обосновано. Мягкая кровля, которая чаще всего используется на плоских крышах, сама является превосходным герметиком. К тому же укладывается кровельный материал на прочную основу из профлистов либо бетонных плит, по которым устраивается разуклонка из керамзита или перлита и выравнивающая цементная стяжка, чего вполне достаточно, чтобы предупредить любые протечки.

Разуклонка из керамзита — доступный и недорогой способ по отведению дождевой воды с плоской кровли

Холодные чердачные кровли — самые правильные конструкции. В них обеспечена хорошая естественная циркуляция воздуха, которая по мере надобности усиливается кровельными аэраторами. Недаром такие крыши издавна строились на Руси. Весь кровельный пирог в них состоял из слеги (современная обрешётка), набитой по быкам (стропилам), а также уложенного поверх чернового и красного тёса. Прослужить холодные крыши могут сотни лет, сохранив пригодной всю кровельную конструкцию.

В стародавние времена избы накрывали двускатными крышами «на самцах» безгвоздевым способом и укрывали любым подручным материалом

Пирог под мягкую черепицу Shinglas

Холодная кровля с деревянной стропильной системой и качественным мягким покрытием «Шинглас» нередко обустраивается в частных домах и административных зданиях. Такая конструкция отличается простотой монтажа, обслуживания и эксплуатации. В состав кровельного пирога входят:

• деревянная разреженная обрешётка из бруса необходимого диаметра, чаще всего 40Х40 мм;
• сплошной настил из плит OSB или водостойкой фанеры толщиной 10–12 мм, обеспечивающий жёсткую базу, необходимую под мягкий материал;
• подкладочный ковёр;
• гибкая черепица.

  Стоимость холодного кровельного пирога под «Шинглас» гораздо меньше, чем тёплого, поскольку из холодной конструкции убирается половина компонентов

Как видим, конструкция эта весьма простая. Даже один человек справится с её устройством, сэкономив при этом на оплате услуг подрядчиков.

Устройство кровли из профнастила – инструкция

Уложите профнастил так, чтобы прогиб имел состыковку с обрешеткой. Тогда вы сможете наступать в прогиб между волнами. Обязательно используйте перчатки при работе с профилированным материалом. Это необходимо для безопасности – ведь кромка железных листов достаточно острая.

Производите укладку листов внахлест. При этом следует учитывать закономерность: чем ниже угол наклона, тем больше должен быть нахлест материала. При работе на плоской кровле, следует укладывать листы в две гофры. Такая технология устройство кровли из профнастила не дает влаге попасть под кровельное покрытие.

Строительство односкатной крыши

Данный процесс состоит из нескольких этапов, которые достаточно схожи с этапами возведения других видов крыш:

Монтаж стропил. Уклон и сечение брусьев необходимо подбирать согласно проекту.

Важно! Чем больше будет уклон односкатной крыши, тем проще ей будет выдерживать нагрузки при сильных снегопадах

Теплоизоляция. При планировке жилого чердака стропила нужно заполнять утеплителем.
Монтаж обрешетки

Здесь важно использовать высококачественные материалы, ведь на эту часть будут приходиться наибольшие нагрузки. При этом прошлый и последующий слои не должны касаться друг друга.
Гидроизоляция

Укладывается снизу вверх, стыки проклеиваются.
Установка профнастила. Крепление листов должно также осуществляться снизу вверх, первый ряд следует укладывать с учетом карнизного свеса.

Кровля из профнастила является одним из наиболее удачных вариантов для плоских и односкатных крыш. Его прочность, надежность и простота в установке делают данный материал крайне востребованным на современных строительных рынках.

Укладываем гидроизоляцию

Перед проведением монтажных работ, следует осуществить устройство гидроизоляции кровли. Уложите слой на стропильную конструкцию. Он защитит кровлю от попадания влаги. Следующим действием будет создание обрешетки. После этого можно будет укладывать профилированный материал.

При проведении гидроизоляции кровли из профнастила необходимо учитывать тип кровли:

Теплая кровля потребует от вас установку гидроизоляционной мембраны. Материал укладывается в горизонтальном положении так, чтобы он не провисал. Если кровля холодная – то применяется не только гидроизоляционная мембрана, но и пленка. Причем пленка, в свою очередь, должна немного провисать (прочитайте: «Гидроизоляционная пленка для кровли «).

Внимание: Используя пленку, помните, что одна ее сторона содержит маркировку от производителя. Эта сторона должна быть сверху при укладке материала

Не переворачивайте пленку – чтобы не потерять ее основные свойства.

Экстенсивное и интенсивное озеленение крыши

Плиты URSA XPS N-III, размер 1250 × 600 × × 40–100 мм (от 190 руб./м²). Фото: URSA

Для экстенсивного озеленения используют растения, хорошо адаптирующиеся к условиям крыши и не нуждающиеся в специальном уходе, например мхи, седумы, злаки, особые травы. Интенсивное озеленение предполагает большее разнообразие высаживаемых растений, требующих постоянного ухода: полива и подкормки. Это могут быть травянистые многолетники, кустарники, газонные растения и даже деревья. При смешанном варианте на участках с экстенсивным озеленением отдельными зонами высаживают кустарники или деревья.

Фото: «Брунс Парк»

Устройство плоской кровли из профнастила

Зачастую при производстве частных жилых домов хозяева предпочитают делать скатную или шатровую крышу. Она, как и все прочие конструкции, имеет свои плюсы и минусы. Из-за высокой стоимости и сложности такой вариант не всегда подходит. К тому же кровельное покрытие данных видов крыш наиболее подвержено разрушительному действию ураганов и штормов, которые на территории нашей страны далеко не редкость. Поэтому при строительстве дома стоит рассмотреть и другой вариант конструкции – плоская крыша из профнастила.

Главное отличие такой кровли состоит в том, что основанием для нее выступает перекрытие верхнего этажа, поэтому ее часто еще называют безчердачной. Также стоит отметить удобство обслуживания – плоские крыши часто выполняются с расчетом на эксплуатацию, поэтому способны выдерживать вес человека и по ним удобно перемещаться. С учетом развития современных технологий и стройматериалов, плоская крыша не уступает другим видам крыш по сроку службы и надежности.

Полимерные материалы

Новое поколение наплавляемых материалов производители разрабатывали для мягких крыш с учетом недостатков более ранних аналогов. Они решали проблемы низкой устойчивости к перепадам температуры, короткого срока использования покрытий, неудовлетворительной прочности. Результатом исследований и применения новейших разработок стало производство материалов из синтетических каучуков и полимерных смол. От покрытий для крыши на основе битума они отличаются:

• Более совершенными эксплуатационными качествами. Они эластичные, устойчивые к влаге ,УФ-лучам и механическим повреждениям.

• Долгий срок эксплуатации. В отличии от битумных аналогов, полимерные покрытия для крыши служат до 50 лет, не теряя эксплуатационных характеристик.

• Материал основания. Полимерные покрытия производят на основе стекловолокна или полиэстера, а не кровельного картона, благодаря чему повышается эластичность, устойчивость к механическим повреждениям, а также сгибанию продукции.
• Легкий вес. Масса 1 кв. м полимерного покрытия составляет 1,3 кг, что позволяет производителям выпускать продукцию с обширным диапазоном размеров рулонов, ширина которых колеблется в пределах 0,9-9 м.

Полимерное покрытие на основе стеклоткани

Пирог под холодную кровлю

Холодная кровля предусматривает отсутствие теплоизоляции. Как правило, подкровельное пространство в этом случае никак не эксплуатируется. Такой тип крыши нашёл применение при строительстве зданий с винными погребами или местами для хранения продуктов. Также по такому принципу обычно создаются тренажёрные залы и мастерские. Плюсом данного вида кровли является хорошая циркуляция воздуха. Вследствие этого вентиляция помещения обеспечивается правильно.

Бывают и бесчердачные виды холодной кровли. Чаще всего такая крыша защищает беседки или оранжереи, а также, например, навесы. Но состав кровельного пирога для таких конструкций различен. Кровля, имеющая скаты, предполагает наличие изоляционных материалов и по скатам, и по нижнему перекрытию. Снизу-вверх конструкция должна иметь следующую последовательность слоёв:

1. Гидроизоляция, зафиксированная на нижней части стропил.
2. Контррейки, которые фиксируют изоляционный материал и обеспечивают процесс вентиляции.
3. Обрешётка, закреплённая на верхней части стропил.
4. Кровельное покрытие.

Холодная кровля не требует наличия теплоизоляции Источник builderclub.com Перекрытия же в свою очередь требуют наличие пароизоляции, утеплителя и обивки потолка. Если крыша с пологим профилем имеет чердак, то при её строительстве можно не использовать гидроизоляцию. Это связанно с тем, что в качестве покрытия таких крыш зачастую используется мягкая кровля, а он сама по себе может выполнять функции герметика. Исключением являются случаи, когда балки для крепления кровельного покрытия опираются непосредственно на сами стены.

Преимущества и недостатки

Плоскую крышу справедливо можно считать лишь одной из разновидностей кровли. При этом решением обладает своими преимуществами и недостатками.

Взглянув на технические характеристики, актуальные для плоских крыш, можно выделить следующие главные плюсы.

• Скорость возведения и экономия на стройматериалах. Тут основной упор делают на физическую экономию. По площади плоская кровля получается заметно меньше в сравнении с двухскатной конструкцией. Также здесь не требуется делать стропильную сложную систему, дополняя её с помощью ригелей, прогонов, подпорок и пр. Минимум материалов и процесс позволяют порой всё сделать своими руками, не обращаясь к специалистам. Хотя без минимальных навыков и знаний в области кровельных работ этим лучше не заниматься.
• Крышу можно эксплуатировать. Плоское основание на крыше даёт отличную возможность сделать там дополнительную зону отдыха, организовать целый сад, цветник. Кто-то даже делает спортивные площадки, устанавливает бильярдные столы. Хотя тут придётся уже усложнить конструкцию. И без помощи специалистов не обойтись.
• Упрощается установка и обслуживание оборудования. Это относится к установке и ремонту антенн, спутниковых тарелок, блоков кондиционера, систем вентиляции и пр.

Но говорить только о преимуществах не приходится. Плоская кровля характеризуется и несколькими недостатками. Для некоторых они могут стать критическими.

• Скапливание снега. Из-за плоского основания при обильных снегопадах на крыше будет собираться много снега. Это серьёзно нагружает несущие стены и фундамент. Также может стать причиной протечки. Подтаивая и замерзая, ледяная корка повреждает кровельное покрытие и может спровоцировать нарушение герметичности крыши. Так что снег придётся убирать вручную. Тут появляется угроза задеть какие-то коммуникации лопатой. Так что будьте осторожными.
• Сложная организация и обслуживание системы отвода воды. Минимальный наклон предъявляет повышенные требования к созданию системы водоотведения на доме. Если не выполнить требования, на крыше образуются участки, где вода постоянно будет задерживаться. Также в домах с плоской кровлей водостоки чаще замерзают, из-за чего их работоспособность снижается до нуля. Тут можно решить проблему путём периодической очистки, либо же за счёт монтажа подогрева. А это уже намного сложнее и дороже.

Насколько эти плюсы и минусы критичные конкретно для вас, решайте сами.

Реально взглянув на сильные и слабые стороны плоской кровли, можно принять окончательное решение о целесообразности создания на доме именно такой крыши.

Варианты конструкций

В зависимости от ряда факторов, принимается решение о том, чем будет лучше покрыть плоскую крышу дома. Но прежде чем выбирать кровельное покрытие, нужно определиться с типом самой плоской кровли.

В настоящее время различают 3 вида.

• Неэксплуатируемые. Это самые распространённые, простые и доступные с финансовой точки зрения варианты конструкций плоской кровли. В основном применяется на хозяйственных постройках. А вот в частном жилом строительстве не получило широкой популярности.
• Эксплуатируемые. Такие крыши считаются элитными. Ведь здесь крышу можно применять как дополнительное пространство для отдыха, жизни и разных занятий. При обустройстве эксплуатируемой плоской кровли предъявляются повышенные требования к качеству материалов и технологиям организации пространства. Большинство эксплуатируемых крыш является инверсионными.
• Инверсионные. Их отличительной особенностью выступает расположение слоёв в кровельном пироге. Гидроизоляционный материал укладывается непосредственно на несущее основание. Это позволяет защитить покрытие от механических воздействий. Сверху гидропротектора располагается геотекстиль, далее идёт экструдированный пенополистирол. Затем снова геотекстиль и слой балласта. За счёт геотекстиля вода проникает в водосточную систему, а балласт предотвращает подрыв покрытия под влиянием сильных порывов ветра.

Утеплитель

Большая часть тепла — 30-70% — покидает дом через вентиляцию. Уменьшить эти теплопотери можно с помощью монтажа рекуператора в вентиляционной системе, но это очень дорого и для частных домов, как правило, нерентабельно.

Другое дело, крыша, которая занимает второе место по теплопотерям. Если кровля холодная, то через нее уходит еще 20-25% тепла. И снизить эти тепловые потери в 3-5 раз легко — нужно просто добавить слой теплоизоляции в пирог крыши.

Поскольку воздух — один из лучших теплоизоляторов, все утеплители сделаны из пористых материалов. Фактически, это тысячи и десятки тысяч миниатюрных полостей, в которых заключен воздух. И чем больше таких полостей на 1 м3, тем эффективнее утеплитель.

Из-за такой структуры большинство теплоизолирующих материалов впитывают воду, как губка. А мокрый утеплитель — бесполезный утеплитель. Полости влажной теплоизоляции вместо воздуха наполняются хорошо проводящей тепло водой или вовсе слипаются. Поэтому сохранение утеплителя сухим — одна из ключевых задач при устройстве пирога кровли.

При утеплении теплоизолирующий слой кровли укладывают между стропилами в два слоя так, чтобы стыки плит утеплителя не пересекались. Это помогает избежать появления мостиков холода. Общая толщина теплоизоляции зависит от средних температур зимой в районе строительства и вида утеплителя:

1. Минеральная вата. Негорючий, экологичный, недорогой, эффективный утеплитель. Но он очень хорошо вбирает влагу, и его практически невозможно просушить после этого.
2. Пенополистирол. Дешевый утеплитель, который нужно укладывать на кровлю немного более тонким слоем, чем минвату. Зато он очень горюч и выделяет токсичные вещества при горении, поэтому пенополистирол не рекомендуют использовать в жилых домах.
3. Экструдированный пенополистирол. Один из самых эффективных видов утеплителей. Он не сыпется, как пенопласт, удобен в монтаже, не вбирает влагу, но все равно горит, пусть и при намного большей температуре.
4. Пенополиуретан. Лучший по теплоизолирующим характеристикам утеплитель, который не вбирает влагу, не горит и элементарен в монтаже. Недостаток один — очень высокая цена.

Если в схеме кровельного пирога используются сыпучие утеплители — насыпной пеноизол, керамзит и другие, тогда на стропилах делают сплошную внутреннюю обрешетку из досок. А между стропильными ногами перпендикулярно им ставят перегородки, чтобы получились ячейки. Это позволяет распределить сыпучий утеплитель относительно равномерно на скатной крыше.

Устройство односкатной крыши из профнастила

Материал довольно популярен в строительной среде. Он подкупает своей ценой и надежностью. Как правило, использовать профилированные листы рекомендуется на скатах крыши длиной в 12 метров. При этом уклон кровли должен составлять как минимум 8 градусов.

Материал используется и для крыш с двумя скатами или уклоном более 15 градусов.От угла уклона зависит монтаж кровли. Он может быть выполнен внахлест с одной или двумя гофрами.

Угол наклона влияет и на тип устройства обрешетки:

• если уклон кровли из профлиста минимален (на плоских крышах), то шаг обрешетки под профнастил должен составлять от 3000 до 4000 миллиметров;
• в случае со средним углом – от 500 до 1000 миллиметров;
• кровли с большим уклоном должны иметь шаг от 300 до 650 миллиметров.

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

• Засыпным материалом. Керамзит или перлит засыпают так, чтобы сформировать рекомендованный уклон плоской кровли и заливают цементным молоком.

• Термоизолирующим материалом. Плиты утеплителя укладывают так, чтобы задать угол поверхности кровли, то есть слои у основания будет меньше, чем у конька.

• Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.

• Пластиковыми панелями. Для создания уклона кровли используют специальные панели из пластика, разные по толщине. Это, пожалуй, самый дорогой способ разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Молниеприёмная сетка в пироге кровли

Нередко по старинке молниеприёмную сетку на плоских конструкциях монтируют в пироге кровли под утеплителем. Скажем сразу — толку от такой молниезащиты ноль:

• расположение молниеприёмника вблизи арматуры железобетонных плит или несущего металлопрофиля бессмысленно, поскольку вполне вероятно перекрытие тока молнии на металлические элементы;
• укрывной материал и кровельное оборудование в таком случае остаются незащищёнными и могут пострадать от удара молнии.

Правильно обустроенная молниезащита — сетка из полупроводников, соединённая с молниеприёмниками, возвышающимися над кровельным покрытием. Такое устройство обеспечивает много путей растекания заряда молнии, чем понижает вероятность пробоя тока молнии на электроустановки и электропроводящие заземлённые части здания.

На плоских крышах держатели просто утяжеляются без дополнительной фиксации саморезами к основанию, а на скатных кровлях требуется надёжный крепёж

Многие советуют изготавливать молниезащиту самостоятельно. Дело, конечно же, хозяйское, однако с заводской комплектацией самодельная сборка по долговечности, надёжности и технологичности, естественно, не сравнится. Тем более что новые разработки в области молниезащиты позволяют уже сегодня оборудовать молниезащитные сетки, значительно возвышающиеся над покрытием. Это защитит дорогостоящее оборудование, обеспечивающее всю жизнедеятельность дома.

В заключение один совет — не экономьте на устройстве кровельного пирога. Любое нарушение технологии приведёт к непредсказуемым последствиям, меньшее из которых — потери тепла и увеличение энергозатрат, в результате чего вы будете отапливать улицу. Лишь качественные материалы, строгая очерёдность, соблюдение инструкций и нормативов — залог долголетия крыши без дополнительных расходов на её обслуживание и ремонт.
