Подъемник для погреба своими руками

Подготовка к монтажу

Чтобы изготовить лифт своими руками, потребуется сварочный аппарат

От правильности выполнения подготовительного этапа работ во многом зависит успех всех последующих действий. Для начала нужно выбрать тип лифта, определиться с местом его установки, составить подробную схему. Затем нужно сделать расчеты и приобрести необходимое имущество.

Чтобы построить лифт в подвал своими руками потребуются такие инструменты:

• сварочный аппарат;
• болгарка;
• перфоратор;
• шуруповерт;
• гаечные ключи;
• электродрель;
• рулетка;
• угольник;
• паяльник;
• отвертки;
• уровень;
• малярная кисть.

• швеллер;
• рельсы;
• стальной уголок;
• барабан;
• трос;
• червячный редуктор;
• ролики;
• тельфер;
• электрический двигатель;
• лебедка;
• силовой кабель;
• пускатель;
• профильные трубы;
• анкерные болты;
• монтажные коробки;
• акриловая краска;
• средства против коррозии.

Как сделать бетонную лестницу самостоятельно?

Для оснащения лестницы своими руками из бетона необходимо выбрать тип изделия, снять размеры, выполнить расчеты и осуществить работы по корректно составленному чертежу.

Выбор конструкции

Изначально необходимо определить нужный тип конструкции. По принципу изготовления изделия бывают:

1. Монолитные, которые производятся заливанием цемента в выставленную опалубку с получением литого каркаса. Сооружение монолита происходит непосредственно на объекте эксплуатации.
2. Сборные, которые изготавливают из отдельных готовых типовых элементов.

В зависимости от типа выстраивания ступенек различают маршевые и винтовые модели. Задумываетесь, как сделать бетонную лестницу при небольшом опыте работ с этим стройматериалом? Остановите выбор на маршевой конструкции. Для облегчения задачи проектирования, рассмотрим планирование и этапы сооружения.

Снятие размеров

Для осуществления расчетов и составление графического проекта необходимо посредством строительного измерительного инструмента произвести снятие размеров:

• расстояние от нижней точки (чистового пола) до перекладины расположенного выше этажа;
• габариты проема для установки изделия.

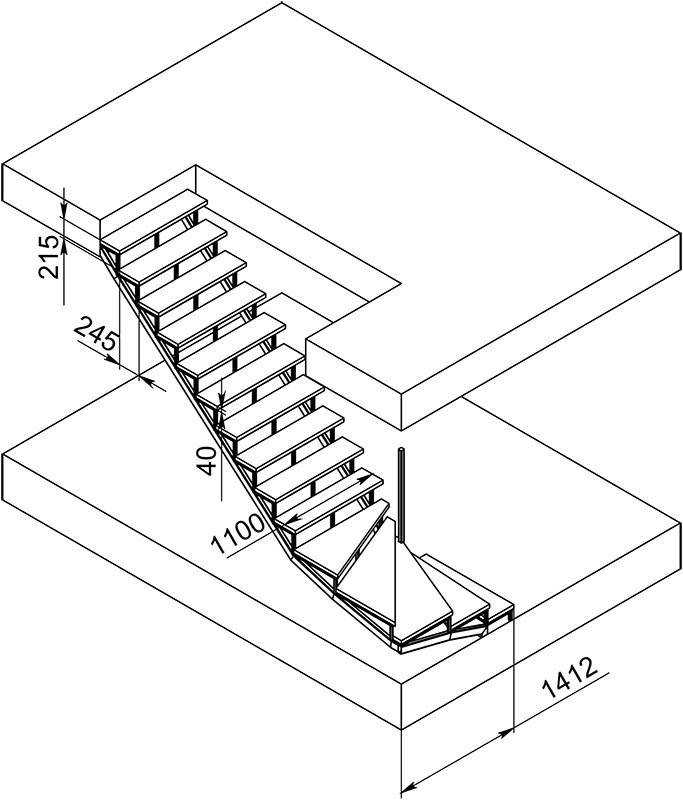

Осуществление расчетов и создание чертежа

Как сделать бетонную лестницу своими руками и быть уверенным в ее качестве? Для этого при вычислении параметров необходимо учитывать требования стандартов:

Высота готовой конструкции будет складываться из толщин всех слоев (теплоизоляционного, гидрофобного, отделочного) на обоих этажах.

Удобный и быстрый расчет бетонной лестницы вы можете найти по поисковому запросу в google. Предлагаем посмотреть расчет и чертеж для одномаршевого бетонного изделия.

Пошаговое руководство

Сооружается бетонная лестница своими руками на второй этаж по следующим этапам:

1. Создание основания. Для лестницы весом 1,5 т потребуется прочное основание с расчетом давления монолита 1 кг/см 2 . Оптимальное решение бетонная стяжка в 10 см, залитая на тщательно утрамбованный грунт. При весе лестницы более 2,5 т необходимо обустроить отдельный фундамент.
2. Монтаж опалубки. Этот трудоемкий процесс состоит из следующих этапов:

• подготовьте доски (S=30 мм) или влагоустойчивую фанеру (S=20 мм), деревянный брус 10×10 см, фанеру (S=9 мм);
• Если опор лестницы осуществляется на стену, на ней чертят контуры конструкции по проекту и дюбелями прикрепляются брусья. От стены к центру лестничного проема монтируют идентичный контур, устанавливаемый на стойки. Два параллельных контура связываются в одну конструкцию по нижней плоскости, а контуры сопрягаются в поперечном направлении деревянными рейками. Конструкция исключает наличие щелей, ее можно дополнительно укрепить стоками под ступени.

Можно собрать опалубку для лестницы из бетона своими руками по упрощенной схеме: сделать косоуры из деревянных досок. Любой из них зафиксировать на стене, а второй закрепить на стойках, строго соблюдая параллельность. Снизу конструкция закрепляется листами фанеры.

1. Армирование каркаса производится для упрочнения конструкции. Из арматуры диаметром 8-12 мм изготавливается решетка, а затем укладывается на всю площадь пролета или по участкам со скреплением вязальной проволокой.
2. Заливание бетонным раствором. Предварительно формуют ступени: доски толщиной 30 мм устанавливаются поперечно, образуя поперечники (высота ступени). Затем в готовый каркас заливают бетон, утрамбовывая мастерком.

В таком виде конструкцию оставляют на неделю, обеспечивая достаточный уровень влаги. В летнее время поливают водой, накрывают пленкой. По истечению семи дней опалубки демонтируют, поверхность лестницы шлифуют. Нагружать изделие можно только через 28 дней.

Готовую конструкцию лучше обшить деревом или ковролином. Эти материалы обеспечат безопасный подъем-спуск и хорошую шумоизоляцию.

Подробную видеоиструкцию, как сделать лестницу из бетона, смотрите видео:

Как сделать более совершенную конструкцию

Не всегда, описанным ранее вариантом устройства, можно перемещать очень крупные и тяжелые предметы.

Более усовершенствованная конструкция — электролебедка гаражная. Для ее работы используется небольшой двигатель, что значительно упрощает процесс перемещения груза.

Порядок работ заключается в следующем:

Изготавливается платформа. Для этого понадобятся:

1. стальной профиль:
2. стальная пластина толщиной 4 — 5 миллиметров.

Все элементы свариваются при помощи аппарата для сварки, электродом Э42 диаметром три миллиметра. При его отсутствии, можно все элементы соединить между собой болтами.

• Шлифовальным кругом обрабатываются сварные швы от окалин и притупляются кромки, об которые можно получить раны.
• Собраная рама проверяется на прочность.
• Изготавливается катушка, для накручивания троса. Для этого используются две стальные пластины и нескольких шпилек с резьбой на обоих концах. Длина их зависит от величины наматываемого троса.
• Подготавливаются несколько трубчатых втулок, чтобы спрятать резьбовые соединения.
• С одного конца вала, где будет устанавливаться катушка, следует предусмотреть крепление звездочки, для перемещения по ней цепи.
• На валу крепятся два диска, а к ним болтами фиксируются ступицы, что обеспечит его равномерное вращение.
• Приобретается небольших размеров двигатель внутреннего сгорания, обеспечивающий вращение барабана.
• На его вал насаживается вторая звездочка для цепи меньшего диаметра.

Собирается весь механизм.

• Электрической дрелью сверлятся остальные отверстия нужного диаметра под крепеж элементов.
• Для удобства передвижения всей конструкции, рекомендуется установить съемную пару колес, закрепленную к хвостовику, имеющемуся специально для этого на каркасе устройства.
• Делается кожух для защиты катушки.

Помимо таких простых конструкций электролебедки гаражные можно изготовить из:

• Стартера автомобиля. Здесь вместо двигателя ставится стартер, а для конструкции лучше использовать планетарный редуктор с мотора для «Жигулей».
• Трещетки. В этом случае берется червячный механизм от тормозной системы КамАЗа или МАЗа, которые выдерживают большую нагрузку – более двух тонн.
• Мотоцикла. Его двигатель ставится на раму. Ведущая звездочка крепится на вал двигателя, а ведомая на барабан Цепь тоже используется от старого мотоцикла.

Правильную сборку любой конструкции лебедки подробно показывает видео. Здесь же можно познакомиться с вопросом, как закрепить лебедку в гараже.

Использование таких простых и нехитрых приспособлений облегчит автолюбителю процесс перемещения любого груза в гараже при ремонте автомобиля.

Лебедка или таль – незаменимое устройство, которое может значительно облегчить жизнь не только строителю или автомобилисту, но и любому владельцу частного дома. Время от времени возникает необходимость переместить или поднять объемный и тяжелый груз, а самостоятельно это сделать порой просто невозможно. Как раз для таких случаев нужна таль, благодаря которой вы сможете поднять на возвышение мешок цемента или затащить сломавшееся авто в гараж.

Для гаража это приспособление необходимо. Оно позволяет быстро и без лишних усилий справится с подъемом тяжестей. Таль работает по принципу рычага: прикладывая небольшие усилия к рукоятке, можно двигать предметы гораздо большего веса. Мы рассмотрим несколько наиболее популярных вопросов о лебедках:

1. Какие бывают лебедки?
2. Как сделать лебедку в гараж своими руками?

Место для обустройства лифта

Важный шаг, так как от него будет зависеть удобство эксплуатации, прочность и безопасность конструкции

В первую очередь обратите внимание на стены, к которым будет крепиться шахта подъемника. Как минимум одна из стен должна быть несущей и на ней не должно быть дефектов и повреждений

Категорически запрещается крепить шахту лифта к стене, кладка которой состоит из пенобетона. Также запрещено осуществлять крепление к стене, толщина которой не превышает один слой кладки. Это регламентируется тем, что общая конструкция подъемника имеет внушительный вес, и частая эксплуатация быстро разрушит ненадежную стену, что приведет к аварии.

Определяемся с местом установки

Первое, с чего начинается вся работа, – это выбор места в подвале, где будет вскоре установлен лифт. Этот момент очень важен. Поскольку следует в обязательном порядке учесть тот факт, что лифт сам по себе – достаточно тяжелая конструкция и что зоной его крепления выступает стена. Поэтому наиболее рациональным в данной ситуации будет использование тех стен, которые наиболее укреплены. Наилучшим образом подойдут исключительно несущие.

Схема устройства подъемника для погреба.

Причина такого запрета объясняется тем, что чрезмерная нагрузка окажет разрушающее воздействие на перечисленные материалы, что впоследствии приведет дальнейшую эксплуатацию лифта в непригодность.

Еще один совет, который следует учесть в том случае, если стены дома, в котором вы планируете установить лифт в погреб, довольно старые: укрепите их с помощью такого материала, как арматурная сетка. Да, вы еще можете собственноручно построить кирпичную стену. Это тоже способствует укреплению, однако есть риск лишиться имеющегося пространства, что в вашем случае абсолютно нежелательно.

Лифт в подвал устанавливают по определенным правилам и в четкой последовательности. Отметим, что любой самый простой грузоподъемник обладает несколькими довольно важными и взаимодополняющими составляющими. Речь идет о самом грузоподъемном механизме, плотной платформе, удобной кабине и рельсах (крепятся на стену, являются направляющими).

Требования к домашнему подъемнику

Главный критерий лифта — грузоподъемность Чтобы сделать подъемник для погреба своими руками, необходимо внимательно изучить устройство данного сооружения, и требования, которые к нему предъявляются.

Стандартные лифты состоят из таких частей и механизмов:

• Грузоподъемное приспособление. Работает от ручного усилия или электричества.
• Платформа. Основание, служащее для размещения подвижного фрагмента.
• Кабина. Предназначена для размещения человека и груза. Может быть открытого и закрытого типа.
• Рельсы. Крепятся на стене и служат направляющими для движения кабины.
• Органы управления. К ним относятся пускатели, реле, предохранители и прочие детали, регулирующие работу конструкции.

Самодельный лифт в погреб должен соответствовать таким критериям:

• безопасность;
• достаточная грузоподъемность;
• удобство пользования;
• экономичность;
• наличие страховой системы;
• эстетичность;
• долговечность;
• возможность монтажа своими руками.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

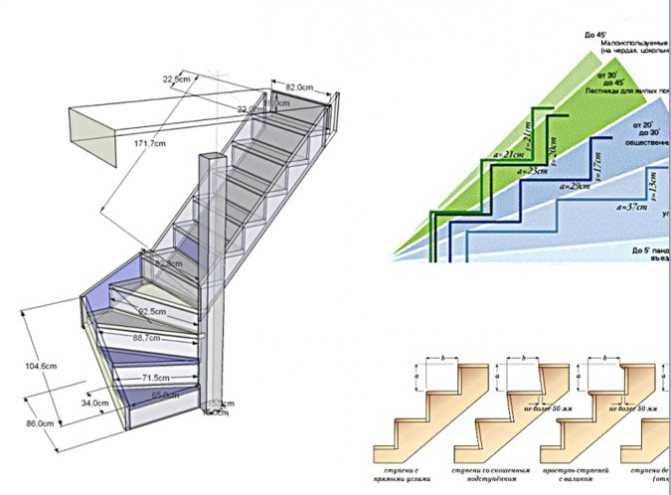

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Как выбрать место для устройства подъемника

Перед тем, как монтировать спуск в погреб необходимо выбрать место в подвале, где будет устанавливаться лифт.

При этом следует учитывать:

• Лифт – достаточно тяжелая конструкция, а зоной его фиксации является стена. Использовать следует ту, которая наиболее укреплена. Лучше всего подойдет несущая конструкция.
• Категорически запрещено устанавливать лифт в подвале на стенах, построенных в один слой кирпича или пенобетона. Это объясняется тем, что увеличенная нагрузка разрушит эти материалы, что в дальнейшем приведет к невозможности эксплуатации лифта.

• При установке лифта в подвал должна соблюдаться инструкция по монтажу, в которой четко указана последовательность сборки устройства.
• Самый простой грузоподъемник имеет несколько важных и взаимосвязанных узлов. К ним относятся:

1. грузоподъемный механизм;
2. платформа или основание;
3. кабина;
4. рельсы, фиксируются на стене и служат направляющими.

Определяемся с местом установки

Первое, с чего начинается вся работа, – это выбор места в подвале, где будет вскоре установлен лифт. Этот момент очень важен. Поскольку следует в обязательном порядке учесть тот факт, что лифт сам по себе – достаточно тяжелая конструкция и что зоной его крепления выступает стена. Поэтому наиболее рациональным в данной ситуации будет использование тех стен, которые наиболее укреплены. Наилучшим образом подойдут исключительно несущие.

Схема устройства подъемника для погреба.

Причина такого запрета объясняется тем, что чрезмерная нагрузка окажет разрушающее воздействие на перечисленные материалы, что впоследствии приведет дальнейшую эксплуатацию лифта в непригодность.

Еще один совет, который следует учесть в том случае, если стены дома, в котором вы планируете установить лифт в погреб, довольно старые: укрепите их с помощью такого материала, как арматурная сетка. Да, вы еще можете собственноручно построить кирпичную стену. Это тоже способствует укреплению, однако есть риск лишиться имеющегося пространства, что в вашем случае абсолютно нежелательно.

Лифт в подвал устанавливают по определенным правилам и в четкой последовательности. Отметим, что любой самый простой грузоподъемник обладает несколькими довольно важными и взаимодополняющими составляющими. Речь идет о самом грузоподъемном механизме, плотной платформе, удобной кабине и рельсах (крепятся на стену, являются направляющими).

Какие существуют требования к лифту в домашних условиях

Лифт для погреба, установленный на вашей территории, должен соответствовать следующим требованиям:

Конструкция должна иметь дублирующую систему энергообеспечения. Особенно это касается подъемников с электрическим приводом. Гидравлические и пневматические подъемники в случае отключения питания медленно опустятся в нижнюю точку шахты. Электрические зависнут на месте и не сдвинутся, пока питание не будет возобновлено

Если подъем кабины осуществляется с помощью троса, нужно принять меры предосторожности в случае его обрыва. Управление лифтом должно быть легкодоступным как внутри кабины, так и снаружи

Не забудьте о заземлении элементов питания механизма для подъема грузов, особенно если машинное отделение находится в непосредственной близости от шахты лифта. Продумайте варианты аварийного обесточивания системы в случае необходимости.

Желательно облагородить территорию как вокруг лифта, так и внутри него. Не стоит оставлять вокруг ненужные элементы, которые могут затруднить доступ в случае форс-мажорной ситуации.

Подготовка к монтажу

Чтобы изготовить лифт своими руками, потребуется сварочный аппарат

От правильности выполнения подготовительного этапа работ во многом зависит успех всех последующих действий. Для начала нужно выбрать тип лифта, определиться с местом его установки, составить подробную схему. Затем нужно сделать расчеты и приобрести необходимое имущество.

Чтобы построить лифт в подвал своими руками потребуются такие инструменты:

• сварочный аппарат;
• болгарка;
• перфоратор;
• шуруповерт;
• гаечные ключи;
• электродрель;
• рулетка;
• угольник;
• паяльник;
• отвертки;
• уровень;
• малярная кисть.

Редуктор червячного типа

Список материалов:

• швеллер;
• рельсы;
• стальной уголок;
• барабан;
• трос;
• червячный редуктор;
• ролики;
• тельфер;
• электрический двигатель;
• лебедка;
• силовой кабель;
• пускатель;
• профильные трубы;
• анкерные болты;
• монтажные коробки;
• акриловая краска;
• средства против коррозии.

Правила и инструкции

Как ни странно, но существует много внештатных и опасных ситуаций, которые уже происходили и не раз. Иногда застревают в щелях двери руки или ноги, падает с высоты кабина. А детские игры с лифтом никогда не приносят положительных историй. Все это берется за основу в процессе монтажных работ и установок. Такой агрегат не должен приносить хозяину проблем.

Многие не соглашаются на готовые установки по причине того, что нужно создать нестандартную кабину. Но не стоит эти размеры делать слишком завышенными. Переделать готовую конструкцию куда проще, чем создать полноценный новый лифт, который будет полностью справляться со своим назначением. Безусловно, лифт на второй этаж в частном доме — это реальность, но и о безопасности не стоит забывать.

Безусловно, каждый человек считает, что комфортные условия для жизни должны быть в любом частном доме. Сегодня создать подъемное устройство не так сложно, но с условием соблюдение всех правил.

Бетонная лестница в подвал: как подготовиться к началу работ

Для начала как можно точнее измеряем габариты проема. После этого делаем проект лестницы. Учитывая при этом требования безопасности и удобства продвижения. Такая лестница (с разворотом на 180°) должна получиться довольно удобной. Но при условии, что параметры забежных ступеней рассчитаны правильно.

Проем в цокольном железобетонном перекрытии должен быть задуман заранее. Еще при подготовке проекта строительства дома. Именно тогда должно быть предусмотрено размещение железобетонной лестницы. В торце перекрытия (в месте, где лестница должна на него опираться) нужно оставить выпуски арматуры для надежной связи.

Задать вопрос специалисту

Для безопасного строительства лестницы вокруг проема сооружаем временное ограждение. Использовать можно рейки и доски. Конструкция должна быть максимально прочной. Чтобы избежать падения человека в проем.

В подвале должно быть хорошее освещение. Это обеспечит удобную работу в нем. В нашем случае это прожектор с энергосберегающей лампой. Прожектор дает яркий свет при потреблении энергии всего 26 Вт. И в отличие от галогеновых, практически не нагревается.

При разметке руководствуемся проектным чертежом. Разметку будущего лестничного марша производим по обеим сторонам проема. Для этого используем рулетку и уровень. Линии можно чертить маркером или строительным карандашом. Делая разметку, учитываем толщину будущего покрытия ступеней. Это может быть керамическая плитка или иной материал.

Особенности изготовления лифта для погреба

Лифт — достаточно тяжелая конструкция, зоной его фиксации является несущая стена Планируя изготовление домашнего лифта нужно понимать, что это тяжелое сооружение, которому нужна прочная, надежная опора и основание.

Изготавливая подъемник в погреб своими руками, необходимо соблюдать такие правила:

• Соблюдать инструкции производителей на комплектующие, которые будут использоваться при сборке.
• Обустраивать мощный фундамент, рассчитанный на вес каркаса, оборудования, человека и груза, плюс резерв не менее 30%.
• Крепить направляющие допускается только на бетонные или кирпичные стены толщиной два камня и более.
• Иметь достаточное пространство для размещения кабины и платформы. Это довольно объемные конструкции, для которых нужно много места.

Следует предусмотреть вероятность пропадания электричества или внезапного выхода из строя одного из механизмов. На такие случаи должна быть приготовлена переносная или стационарная лестница и аккумуляторный источник света. Другое эффективное решение — ручная лебедка. Подъем и спуск будут производиться медленнее, но работоспособность лифта сохранится.

Выбор места для установки лифта

Для каждой самоделки важна своевременная реализация. В полной мере это относится и к самодельному лифту для погреба. Владельцам предлагается несколько вариантов по изготовлению лифта − они различаются стоимостью, ценой, материалами, принципом действия. Выбору места размещения оборудования предшествует проведение замеров и расчетов. Если проигнорировать этот этап, то потом придется спешно перестраивать дом, чтобы вместить в него выбранную конструкцию подъемника

Стоит обратить внимание на готовые решения, которых много на специализированных сайтах и форумах: наверняка там найдется что-нибудь подходящее

Логичным будет предположить, что основные механизмы и оборудование будут размещаться в непосредственной близости от люка в подпол: иначе не гарантируется надежная работа установки, да и потребуются дополнительные затраты на стыковку узлов между собой, их подключение к электросети и так далее. Обязательно следует соблюдать установленные к монтажу требования по допускам и посадкам, а также не допускать отступлений от проекта.
