Дом с мезонином: фото, описание и проекты

Монтаж мезонина над кирпичной кладкой: инструкция

Сделать монтаж центрального полуэтажа над зданием, выполненным из кирпича, можно самостоятельно. Данный процесс производится пошагово и требует от исполнителей внимательности к деталям. Рассмотрим все этапы строительства центральной надстройки, а также некоторые рекомендации.

Первым этапом возведения является обустройство монолитного пояса. Конструкция является железобетонной и служит основанием для будущего полуяруса. Она обустраивается на верхнем ряду кирпичной кладки.

Первым этапом возведения мезонина является обустройство монолитного пояса поверх кирпичной кладки

После того как поверхность железобетонного пояса застынет, необходимо закрыть ее рубероидом. Данный материал нужно укладывать в 2 слоя. Это позволит защитить основание центральной надстройки от влаги. После монтажа гидроизоляционного материала можно приступить к следующему этапу.

Далее следует подготовить деревянные детали, из которых будет формироваться каркас мезонина

Очень важно защитить древесину от насекомых и влаги. Для этого она обрабатывается с помощью антисептика. Затем производится фиксация деревянных опорных элементов к основанию

Чем зафиксировать детали, входящие в состав каркасной конструкции? Они устанавливаются с помощью резьбовых шпилек. Места, соответствующие стыкам, должны быть хорошо затянуты гайками

Затем производится фиксация деревянных опорных элементов к основанию. Чем зафиксировать детали, входящие в состав каркасной конструкции? Они устанавливаются с помощью резьбовых шпилек. Места, соответствующие стыкам, должны быть хорошо затянуты гайками.

Следующий этап – выпиливание на концах стоек стенок каркаса специальных пазов. Их потребуется обработать шлифовальной машинкой. Затем в брусьях нижней обвязки выполняются гнезда, в которые фиксируются стойки посредством специальных элементов – укосин.

Для обшивки стен получившегося каркаса лучше всего подходят доски из дерева

Монтаж центральной надстройки: верхняя обвязка, кровля и отделка

После фиксации стоек можно приступать к следующим этапам строительства. Понадобится зафиксировать в верхней части деревянных стоек элементы обвязки. Далее каркас стен нужно тщательно выровнять в вертикальной плоскости. Для этой цели чаще всего используют струбцины, отличающиеся большими габаритами.

Затем необходимо организовать настил на балках перекрытия. Он выполняется из тонких досок. После этого стропила устанавливаются на верхнюю балку

Важно запомнить, что коньковые брусья, являющиеся важной составляющей этой конструкции, обязательно нужно подбить к внутренним вершинам стропильной системы

Следующий шаг в монтаже мезонина – затяжка стропильных пар. Она выполняется посредством ригелей. Далее вся конструкция, изготовленная из дерева, обрабатывается декоративной краской. Следующий этап предполагает обшивку стен каркаса. Для этой задачи лучше всего подходят доски из дерева. Их также рекомендуется для защиты обработать антисептическими средствами. При желании их можно покрасить или нанести на них лак.

Коньковые брусья обязательно необходимо подбить к внутренним вершинам стропильной системы

На каркас кровли выполняется настил кровельного пирога, после чего производится монтаж окон. Они могут иметь различные габариты, но рекомендуются высокие окна, которые обеспечат максимальную освещенность внутреннего пространства мезонина. В случае необходимости устанавливаются двери. Этот шаг необходим, если конструкция будет предусматривать наличие балкона.

Затем производится обработка стыков конструкции. Для этого используют специальные герметизирующие составы. Финишным этапом работы является монтаж облицовочных материалов (внутренних и наружных). При отделке внутренних поверхностей следует быть очень внимательными, так как от этого зависит внешний вид комнаты. Такой порядок работ соответствует возведению стандартного мезонина.

Мезонин – архитектурное сооружение, которое незаслуженно пользуется довольно низкой популярностью, потому что многие люди не догадываются о его достоинствах. Однако такая центральная надстройка выгодно отличается даже от мансарды. Ее довольно просто смонтировать и обустроить, а в результате она послужит великолепным дополнением к уже существующим квадратным метрам.

https://remoo.ru/stroitelstvo/mezonin-chto-ehto

Поделиться новостью в соцсетях

« Предыдущая запись

Отличия от мансарды

Мансарда – это чердачное помещение находящиеся непосредственно под высокой крышей, куда чаще всего встраиваются окна.

Мезонин же – это надстройка над домом с собственной крышей, окнами, фронтоном. Отличать их друг от друга могут еще такие конструктивные особенности:

Крыша. У мансарды она наклонная, а у мезонина прямая.
Применение. Мансарду используют в основном как чердак, а мезонин как жилое помещение либо в качестве декоративного украшения дома.
Мезонин имеет лучшее естественное освещение.
Мансарда возводится одновременно с домом и является его неотъемлемой частью. Мезонин же можно достроить в уже готовом здании.

Как можно оформить дом с мезонином, смотрите в следующем видео:

С мезонином, ставших символом и украшением петербургских загородных поселков и русской глубинки, могут заинтересовать романтиков и любителей стиля ретро. Дома с мезонинами традиционно строили зажиточные сельчане в небольших городках или пригородах столицы дореволюционной России. Мезонин, сегодня незаслуженно позабытый и ушедший в прошлое, был удачной заменой мансарды.

Дачные дома с мезонинами имеют уникальные преимущества. Не смотря на то, что мезонин это неполный этаж, а скорее полуярус, жилое помещение в нем значительно расширяет общую площадь и удобство проживания.

Кроме того, мезонин выглядит красиво и респектабельно. Дом сразу воспринимается не как небольшое деревянное одноэтажное строение, а как небольшой двухэтажный особнячок. Архитектурной особенностью дома с мезонином является симметричность главного и дворового фасада, а также портики по центру здания, боковые стены без окон и четырехскатную крышу.

Так как мезонин зачастую проектируется и строится с балконом, это создает дополнительные комфортные условия жильцам. Комната в мезонине с огромным окном и маленькой открытой террасой-балконом на которой можно позавтракать на свежем воздухе или вечером пить чай и любоваться на сад, станет для вас любимым местом в доме. При этом, строительство такого дома с мезонином, в расчете на квадратный метр, обойдется дешевле, чем с полноценным вторым этажом.

Дом с мезонином, что это? Такой вопрос нередко задают люди, в планах у которых строительство или покупка собственного жилья. Некоторые путают . У конструкций есть общие черты, но, по сути, это не одно и то же. Мезонин изначально предназначен под жилое помещение и имеет . Мансарда – это скорее , который тоже можно благоустроить.

Что такое мезонин

Мезонин — это надстройка над одно-двухэтажными домами, деревянными или каменными, представляющая собой дополнительный жилой полуэтаж. Дело в том, что высоты чердака, как правило, было недостаточно для того, чтобы сделать хотя бы часть его «обитаемым» и прирастить таким образом полезную площадь дома.

Поскольку в архитектуре тогда царствовал классицизм, исповедующий симметрию, полуэтаж следовало располагать перпендикулярно главному фасаду, строго по центру, а именно — над парадным крыльцом с колоннами. И если в дворянских усадьбах каноны стиля соблюдались неукоснительно, то домовладельцы попроще следовали им на свой лад: например, даже когда вход в здание находился со двора, окнами мезонин все равно смотрел на улицу.

«Дом с мезонином» − эта фраза у большинства людей ассоциируется с одноимённым рассказом А.П. Чехова. О том, что такое мезонин, мы начинаем задумываться, когда встаёт вопрос о строительстве или приобретении нового жилья. Из данного обзора вы сможете почерпнуть много полезной информации о домах с мезонином, фото конструкций и описание лучших проектов помогут вам решить, желаете ли вы иметь эту надстройку в своём доме.

В домах с двускатными или вальмовыми кровлями полуэтаж мог располагаться как поперек, так и вдоль оси конька. Кроме прямоугольника, традиционной формой конструкции являлась крестообразная, которая позволяла вывести окна мезонина на все четыре стороны и, при достаточных размерах, устроить в нем не одно, а несколько помещений.

Если крутизна двускатной крыши позволяла, то была возможность сделать в доме мансарду с доступом света через фронтонные окна. А вот чтобы приспособить чердачное помещение под жилье в постройках с шатровыми или вальмовыми кровлями, приходилось создавать в них специальные световые проемы. Поскольку мансардные окна на то время еще не придумали, над отверстиями в крыше сооружали выступ с вертикальными стенками в виде миниатюрного домика для установки обычного окна.

Кстати, широко распространенный прием при возведении «домика» для окна или мезонина на вальмовой крыше – вывод их конька на один уровень с коньком здания. Добавим, что вертикальные оконные выступы делали также и на скатах двускатных кровель.

Мезонин часто путают с мансардой, однако, это абсолютно разные типы конструкций. Мансарда, по сути, является частью чердака, которую обустраивают под жилое помещение. Мезонин же представляет собой надстройку над верхним этажом, имеющую собственную крышу. Он может оканчиваться окном, выходом на террасу или быть панорамным с трёх внешних сторон. Принципиальное отличие мезонина от мансарды состоит в том, что последняя оборудуется под общей кровлей дома, в то время как мезонин является выступом в средней части основного этажа, имеющим собственные стены и крышу.

Полуэтаж занимает только часть площади перекрытия (обычно не более трети) и образует объем, обособленный от подкровельного пространства. Венчающий здание домик называли также вышкой, горенкой или светелкой. Здесь селили приезжающих погостить родственников, отдавали помещение внаем студентам и одиноким мелким чиновникам, а кое-кто порой «жил в доме своего тестя, в мезонине с женой и детьми, и помещался очень тесно» (С. Т. Аксаков, «Литературные и театральные воспоминания», 1858). Благодаря тому, что в мезонин вела отдельная лестница (а зачастую у него имелся и свой вход со двора), жильцы и хозяева могли проживать изолированно друг от друга.

Особенности надстройки: дом с мезонином что это

Мезонин имеет разнообразную структуру конструкции и кровли. Надстройка может быть как одноярусной, так и многоярусной. Сочетания различных материалов для крыши позволяет создавать уникальное архитектурное решение.

Для крыши гаража надстройка мезонин также является отличным решением

Отличительным признаком является наличие больших окон, что делает помещение очень светлым и уютным. Особый шарм постройке можно придать, добавив балкон с выносной или встречной конструкцией. Сооружение не требует большого количества материалов. Не стоит усиливать стены и фундамент дома для возведения мезонина.

Лучше ориентироваться на следующие габариты:

высота боковых стен не менее 1,5 метров;
высота помещения по центру не более 2,5 метров.

Для гаража мезонин также является хорошим решением. Единственное – вход должен быть с отдельной стороны.

Подумать нужно и о типе кровли. Для отделки комнаты выбирать стоит устойчивые к ультрафиолету и погодным условиям материалы. Особую популярность сегодня приобрели гипсоволокнистые плиты. Они отличаются следующими особенностями:

Оптимальная высота боковых стен надстройки должна составлять не менее 1,5 метра

высокая теплопроводность;
повышенная шумоизоляция;
пожароустойчивость;
стойкость к микробиологическим процессам;
долгий срок эксплуатации.

Чтобы избежать образования влажности стоит позаботиться о вентиляции в помещении.

Мезонин что это такое и его основное назначение

Надстройка может быть использована для различных целей:

под библиотеку;
кабинет;
детскую;
игровую;
спальню;
бильярдную;
террасу и другое.

Что такое мезонин и какие его основные преимущества

С появлением в русской архитектуре стилей классицизма и модерна, стали популярны дома с мезонином. Это строение несёт практическую и эстетическую пользу. Надстройка кардинально меняет внешний вид всего здания, придавая ему особую уникальность. Если рассмотреть фото мезонина можно увидеть разнообразие выполнения в различных стилистиках от Кантри до Прованса.

Мезонин существенно меняет внешний вид всего дома, делая его уникальным

Главным преимуществом идеи мезонина является увеличение жилой площади помещения. Если постройка имеет отдельный вход (винтовую лестницу) у хозяина появится место для уединения. Часто дома с мезонином предпочитают люди творческих профессий, которые обустраивают там мастерские или студии. А также данные помещения выгодно сдавать в аренду.

Довольно просто самостоятельно определить необходимое количество площади надстройки. Это позволит значительно сократить расходы, нежели возводить целый этаж. Если полуэтаж используется только в тёплое время года, в холодный период его можно отключить от системы отопления дома.

Мезонин: это этаж или полуэтаж

Часто у владельцев домов или дачных построек возникает вопрос: можно ли считать надстройку мезонина полноценным этажом? Принято думать, что обычным этажом мезонин не считается. Это скорее полуэтаж в доме. Надстройка занимает не больше третьей части от ширины здания. Такое помещение становится универсальным в использовании для хозяев дома, так как без труда позволяет расширить жилую площадь и приспособить её под любые цели.

Принято считать, что мезонин – это полуэтаж в доме

Можно ли сделать мезонин в квартире

Что значит мезонин в квартире и возможно ли это? В данном случае подразумевается создание дополнительного уровня, который делит квартирное помещение на ярусы. Довольно часто такую надстройку называют антресолью. Для воплощения подобного проекта понадобится квартира на верхнем этаже, с высотой потолков не менее 5 метров. При использовании площади с более низкими потолками мезонин создаст неприятное ощущение «давления». Человеку будет крайне некомфортно длительное время находиться в такой комнате.

Планировка и конструктивные особенности

Планировку большого загородного дома с мезонином можно спроектировать так, что санузлом на мансардном этаже будут пользоваться только жители, а для гостей ванную и туалет устраивают на первом этаже. Для планировки пространства необязательно выискивать сложные дизайнерские ходы.

В идеале расположение комнат проектируют так, что из холла можно попасть и в гостиную, и в обеденную зону, которые между собой тоже соединяются дверью. При такой планировке даже члены большой семьи не будут мешать друг другу.

Чтобы сделать пространство мезонина максимально полезным, рекомендуется при возведении боковых стен соблюдать высоту 1,5 метра. Таким образом общая высота надстройки должна равняться 2,5 метра.

Мезонины иногда располагают и над гаражом, тогда заходить в комнату можно прямо с улицы по специальной лестнице. Надстроенное помещение может выполнять функцию тренажерного зала, домашнего кинотеатра, мастерской или бильярдной. Все зависит от нужд и предпочтений владельцев дома.

К обустройству кровельного пирога следует отнестись очень серьезно. Ошибки при выборе кровельного материала приведут к появлению на стенках и потолке конденсата, который в зимний период будет замерзать и образовывать слой инея.

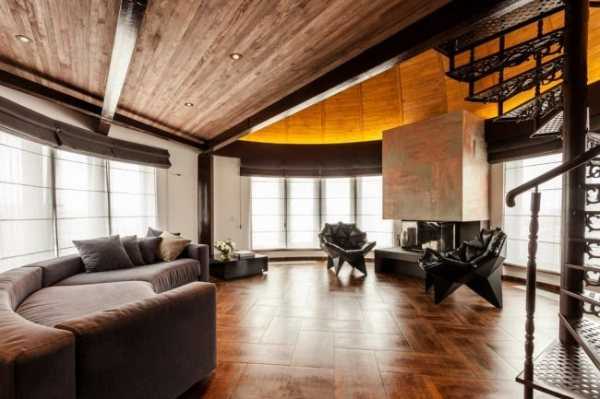

Круглая гостиная с винтовой лестницей на мезонин-этаж

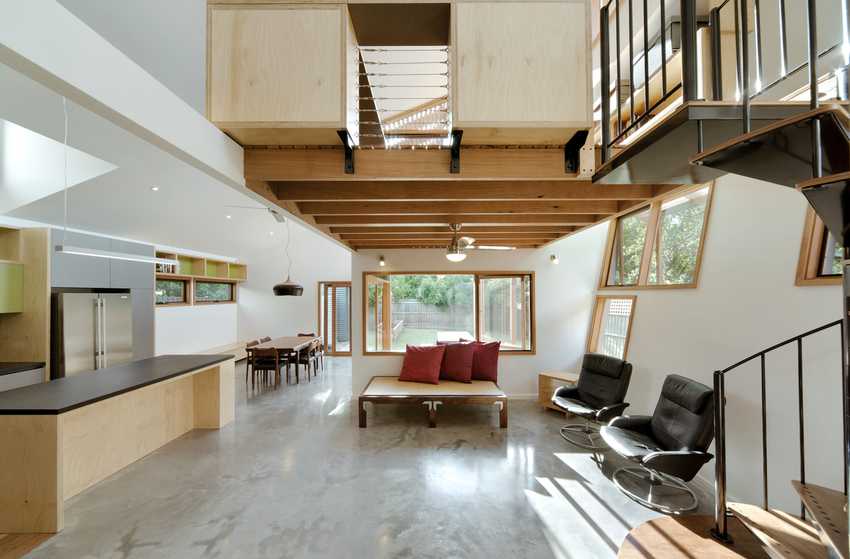

Современный интерьер с мезонином

Черепица для кровли может быть:

металлической;
гибкой;
керамической.

Главное, чтобы структура материала была устойчивой к перепадам температуры и воздействию ультрафиолетового излучения. Перечисленные выше виды черепиц могут исправно служить от 10 до 25 лет.

При создании кровельного пирога и утепления стен надстроенного помещения целесообразно использовать гипсоволокнистые плиты. Помимо хороших теплоизоляционных и звукопоглощающих характеристик, ГВЛ обладает пожароустойчивостью и долговечностью. Материалу не страшны ни сырость, ни грибок с плесенью.

Чтобы избежать в мезонинном этаже высокой влажности, следует оборудовать систему вентилирования. При необходимости установки принудительной вентиляции пренебрегать ею нельзя. Такая предусмотрительность защитит крышу и стены дома от преждевременного гниения.

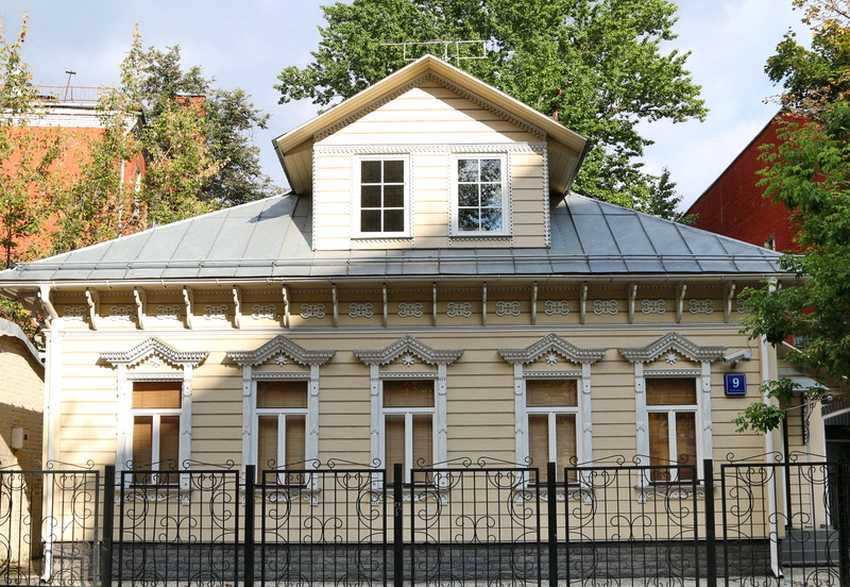

Небольшой дом с мезонином

Стильный скандинавский дизайн в оформлении дома с мезонином

Мезонин: это множество вариантов планировки

Мезонин станет излюбленным местом времяпрепровождения для людей, которые любят уединение. Такой полуэтаж не обладает достаточной площадью, и его довольно часто возводят не для ежедневного использования. Можно, например, выполнить надстройку, которая будет служить комнатой для гостей.

Такое сооружение также можно спланировать под детскую, поскольку нестандартное местоположение в любом случае понравится вашему ребенку. Конфигурация мезонинов может быть как довольно простой, так и очень сложной с архитектурной точки зрения. Построить такой полуэтаж лучше всего на этапе строительства, но при необходимости его добавляют к уже существующей жилой постройке.

В архитектурном плане конфигурация мезонинов может быть как довольно простой, так и очень сложной.

Подобные строения являются настоящей находкой в архитектуре. Мезонин – что это с точки зрения планировки? Итак, планировка такой постройки требует четкого осознания его будущего назначения. На особенности конструкции также оказывают влияние и другие факторы, среди которых личные предпочтения хозяев дома и размер бюджета.

Конструкции, выполненные из дерева, отличаются небольшим весом, что упрощает возведение такой надстройки. Из легких материалов можно сделать многоуровневую кровлю, которая не будет оказывать большого давления на другие части полуэтажа. С мезонином хорошо сочетаются балконы. Построить маленький балкон на такой надстройке – отличное решение, позволяющее сделать из простого одноэтажного жилого здания оригинальную постройку.

На заметку! Существуют традиционные габариты полуярусов. Например, если речь идет о постройке с двухскатной крышей, то высота ее стен не должна быть меньше 1 м. Лучше выбрать вариант 1,5 м. В свою очередь, рекомендуется, чтобы высота помещения в центральной точке достигала 2-2,5 м.

Трансформация обычного дома в оригинальное архитектурное строение не должна сильно ударить по бюджету. Планировка габаритов мезонина и его формы выполняется с учетом того, какие размеры имеет жилая постройка. Стоит сказать, что в некоторых случаях возникает необходимость в добавлении еще одного сруба в конструкцию, чтобы укрепить дом, но это требуется крайне редко.

Планировка размеров и формы мезонина выполняется с учетом того, какие габариты имеет дом.

Конструктивные особенности мезонина

Конфигурация крыши бывает разных видов и форм. Пристройку можно возводить одновременно с основным зданием или добавить к уже завершенному и обжитому дому.

Под какие типы крыши подходит

Кровля над мезонином бывает как простой 1-скатной, так и многоярусной.

Наиболее популярной является 2-скатная кровля. При такой конструкции образуются пустоты за боковыми стенами.

Варианты планировки надстройки

По форме надстройка может быть:

квадратной;
6-гранной;
прямоугольной;
цилиндрической.

По форме надстройка может быть квадратной или прямоугольной.

Проект коттеджа с мезонином можно сконструировать таким образом, чтобы отделить санузел на мансардном этаже от основной ванной комнаты и туалета на первом.

Варианты обустройства

Полуэтаж может быть выполнен в разных вариациях, с разной формой и габаритами. В стандартном исполнении он имеет квадратную либо прямоугольную форму. За счет современных материалов архитектор способен воплотить самые оригинальные идеи, превращая мезонин в полуэтажную надстройку, плавно переходящую в балкон или террасу.

Если высота стен достаточная, мезонин без проблем возводится внутри подходящей по площади комнаты. Такую конструкцию зачастую используют в элитных квартирах, потолки которых доходят до 4-5 м.

У кровли зданий, обустроенных полуэтажом, имеются особенности. Их можно выстроить на любой вкус, опираясь на желания владельца и умения мастера. Строительство дома своими руками, как правило, предусматривает двухскатную крышу. При этом выступ полуэтажа образуется тремя стенами. Такое пространство отводят под чердак или кладовую.

Мебель в мезонинном помещении можно приобретать готовую или делать под заказ, учитывая индивидуальные размеры и предпочтения владельца

Особое внимание уделяется освещению: солнечный свет должен беспрепятственно проникать внутрь надстройки. Интерьер в основном оформляют в светлых тонах, например, обшивают деревом или вагонкой под древесные породы

Пастельные оттенки визуально расширяют небольшое пространство, придают особый комфорт и уют в помещении. Если жильцу не нравится светлый тон, одну из стен можно выкрасить ярким цветом.

Проекты домов от Holz House в стиле модерн

Компания Holz House много лет занимается проектированием и строительством домов из клееного бруса. В нашем каталоге можно найти широкий выбор типовых проектов домов, в том числе и в стиле модерн.

Элегантный современный дом из клееного бруса по проекту «Хельсингборг» выглядит статным, солидным и очень стильным – с какой стороны на него ни посмотреть. Плоская кровля с небольшим углом наклона напоминает широкие распахнутые крылья и подчеркивает нарочитую асимметрию конструкции. Как представитель современного модерна «Хельсингборг» в своей планировке демонстрирует тягу к практичности и отсутствию лишнего: строгие линии, геометричность форм, минимализм в отделке создают лаконичный и вместе с тем оригинальный облик строения.

Дом по проекту «Венеция» также обладает плоской формой кровли, придающей зданию определенную строгость, геометричность и горизонтальную направленность. Обилие больших окон дает отсылку к минималистичному промышленному дизайну с его тягой к практичности и грандиозным масштабам. Изящества и нарядности «Венеции» добавляет отделка цоколя красивым фактурным кирпичом. Габариты здания позволяют создать простор и свободу во внутреннем пространстве, свойственные модерну. Для отдыха на свежем воздухе предусмотрено сразу несколько зон: это и уютная открытая каминная на летней веранде под навесом, и отдельная прогулочная терраса с выходом из помещения с бассейном, и балконы второго этажа.

Дом по проекту «Кардифф» состоит из двух обширных обособленных секций, каждая по 410 кв.м. Секции расположены симметрично и имеют одинаковую планировку. Строгую кубическую форму здания удачно дополняет лаконичный дизайн экстерьера. Несмотря на минимализм в отделке, дом не лишен внешней декоративности: темные деревянные вставки в оформлении окон перекликаются с такого же цвета окантовкой кровли, цоколя и террасы на входе в дом.

При желании всегда можно внести изменения в типовой проект или заказать индивидуальное проектирование частного дома модерн. Наши специалисты будут рады помочь вам с выбором проекта и ответят на любые интересующие вас вопросы. Узнать стоимость проектов и заказать строительство можно, обратившись к нашим менеджерам в ближайший офис компании.

Мезонин: что это такое, как его лучше обустроить после монтажа

Комната, которая располагается внутри такой надстройки, может иметь разное предназначение. Ее дизайн зависит исключительно от того, для каких целей она используется хозяевами. Чаще всего помещение выполняет роль личного кабинета или комнаты для приема гостей.

Важно понимать, что люди, живущие в мезонине, могут полностью отгородить свой личный быт от тех, кто проживает в самом здании. Это довольно легко объяснить, ведь данное сооружение имеет свой санузел, а также гардеробную

Выход на улицу обеспечивается посредством лестницы. Она не является обязательным атрибутом, но при желании ее довольно просто спроектировать и реализовать идею. Но перед этим стоит четко понимать, что это – мезонин в строительстве.

Возможен также вариант обустройства небольшой кухни, что позволит жильцам этого полуэтажа полностью обособиться от остального дома. Рассмотрим полезные советы по внутренней организации данного архитектурного сооружения. Мебель, которая украсит внутреннее пространство мезонина, должна быть максимально функциональной. Это связано с небольшими габаритами данного сооружения.

Дизайн комнаты располагающейся внутри надстройки зависит от того, для каких целей она используется хозяевами

Что касается освещения, то на нем не стоит экономить, так как светлая комната выглядит визуально больше. Дневное освещение помещения обеспечивают высокие окна. Светлые тона также должны преобладать и в самом интерьере. Удачное сочетание оттенков позволит замаскировать любые дефекты, даже если это довольно большие выступы или же ниши.

Статья по теме:

Желательно, чтобы мебель и стены были выполнены в единой цветовой гамме. Удачным решением является оформление внутреннего пространства мезонина в стиле ретро. Старая мебель только усилит чувство уюта в этой центральной надстройке. При желании можно использовать и сочетание различных стилистических направлений, однако в этом случае довольно сложно соблюдать гармонию.

Монтаж мезонина

Полуэтажную надстройку можно сделать своими руками. Главное заранее продумать конструкцию и кровельную систему. В любом случае усиления фундамента не потребуется, что значительно облегчает основную работу. Формирование мезонина происходит в несколько этапов:

Создается цельный железобетонный пояс, на котором монтируются резьбовые шпильки.
Как только бетон застынет, обустраивается система гидроизоляции с помощью выкладывания двух слоев рубероида.
Заранее подготовленные брусья (их обрабатывают антисептическим раствором) фиксируют резьбовыми шпильками и гайками.
В нижних брусьях создают углубления для стоек на каркас.
После сборки обвязывается часть деревянных элементов, и выравниваются каркасные стены.
Тонкими досками сооружают ходовой настил, ставят стропила и крепят их к коньковым брусьям.
Обшивают стенки каркаса стройматериалом, вставляют окна и двери.

В конце выполняют облицовку наружной части.

Вопрос эксперту

Можно ли сделать мезонин в квартире?

Полноценное возведение мезонина в условиях квартиры невозможно. Чаще всего в многоэтажных домах удается создать дополнительный уровень, разделяющий большое пространство на комфортные ярусы. Выстроить надстройку получится только в случае, когда квартира находится на верхнем этаже и имеет потолок высотой 5 м. В противном случае мезонин не будет возвышаться над основанием, создавая давящую атмосферу.

Мезонины конструктивные особенности

Мезонины представляют собой мансардные помещения, у которых наружные стены до определенной отметки поднимаются вертикально, а затем плавно переходят в скат крыши (рис. 1). Такой архитектурный прием за счет снижения доли перекрытия, скрытого за боковинами мансарды, позволяет более эффективно использовать общую площадь (рис. 2). Практика показывает, что максимального эффекта в использовании площади перекрытия можно добиться при высоте вертикальных стен 150 см. При этом общая высота мезонина должна оставаться не менее 240 см (рис. 3). Тогда почти все 100% площади могут быть задействованы в качестве полезной. Если планируется мезонин с прямыми (не ломаными) стенами, то конструкция крыши меняется (рис. 4, 5).

Конструктивных вариантов крыш домов с мезонинами может быть множество: от простейших вариантов под двускатной крышей до самых причудливых форм, на которые только способна фантазия проектировщика (рис. 6). Относительно несложная конструктивная схема двускатной крыши с мезонином, устроенная по системе висячих стропил, показана на рис. 7 и рис. 8.

Приведенная конструктивная схема мезонина довольно характерна для большинства регионов нашей страны. Недостатки у такой схемы есть. Относительно небольшая высота вертикальных ограждающих конструкций приводит к необходимости сооружения боковых стен мезонина,

Рис. 1. Схематичное изображение надстроенной стены мезонина: 1 — фасадная стена “дома; 2 — стена мезонина

Рис. 2. Фасадная сторона готового дома с мезонином: 1 — передняя стена мезонина при вальмоеой конструкции крыши

Рис. 3. Полезная площадь мезонина при высоте передней вертикальной стены в 1500 мм: 1 — передняя стена мезонина с окном; 2 — перекрытие мезонина на высоте 2400 мм; 3 — задняя стенка мезонина, формируемая скатом крыши; 4 — мансардное окно

за боковинами которых пропадает большая часть площади чердачного перекрытия. Конечно, эти площади можно использовать в качестве вспомогательных, устраивая за боковинами своеобразные кладовые. Однако как жилое помещение эти площади использовать нельзя.

Мезонин можно надстроить и над уже существующим домом, если несущая способность фундаментов рассчитана на дополнительные нагрузки. Вариант такой типовой надстройки показан на рис. 9.

Мезонины в элитных домах и коттеджах строят по другим конструктивным схемам. Здесь больше применяют систему наслонных стропил, используя систему односкатных крыш или комбинацию двускатной и односкатной крыши.

Рис. 4. Мезонин с высотой вертикальных стен 2400 мм: 1 — передняя стена; 2 — окно; 3 — полезная площадь мезонина; 4 — перекрытие мезонина; 5 — мансардное окно; б — подоконник

Рис. 5. Фасадный вид вальмовой крыши дома, где стена мезонина имеет высоту не менее 2400 мм: 1 — стена мезонина; 2 — кровля мезонина

Рис. 6. Конструкция крыши дома, где имеется мезонин с вертикальными стенами высотой 1500 мм: 1 — стены мезонина; 2 — покрытие мезонина

Рис. 7. Относительно несложная конструкция двускатной крыши с мезонином:
1 — вертикальные брусья мезонина; 2 — боковые брусья-стропила мезонина; 3 — крыша мезонина; 4 — висячее стропило

Рис. 8. Конструкция крыши, показанной на рис 13 в разрезе:
1 — опорный брус мезонина; 2 — ферма мезонина; 3 — мауэрлат; 4 — боковые стропила мезонина; 3 — перекрытие мезонина; 6 — коньковая накладка; 7 — коньковый брус; 8 — перекрытие дома; 9 — стропило; 10 — основная площадь мезонина; 11 — вспомогательное помещение

В качестве примера можно взять двухэтажную конструкцию коттеджа с эркером под двускатной крышей, в котором мансардная часть — мезонин – за счет эркера расположен полностью в пределах одного ската (рис. 10). Такой архитектурный прием возможен благодаря именно эркеру, который становится опорой для мезонина.

Преимущество мезонина перед простой мансардой проявляется и в расширении возможностей естественного освещения внутренних помещений. Когда мезонин “поднимается” за счет кладки вертикальных стен хотя бы па 0,8-1,1 м, появляется возможность дополнительно увеличить площадь окон за счет установки вертикальной оконной рамы, которая создает пластичное продолжение оконного проема и обогащает интерьерное пространство “ломаного окна”. Еще больше увеличивается площадь остекления за счет окна-надставки (рис. 11). Кроме своих повышенных эстетических качеств, такое окно имеет значительно большую площадь и уровень освещенности внутренних помещений мезонина и мансарды.

Американский стиль

Стиль представляет собой адаптивные вариации ранее существовавших в Европе архитектурных тенденций. Из желания первых поселенцев продемонстрировать масштаб и богатство дома проистекала потребность создавать не скромные жилища, а целый архитектурный комплекс.

Стиль отличает минимум рельефных деталей, преобладание прямых линий, симметричность, светлые спокойные тона, множество окон, протяженность по горизонтали, крыша асимметричной формы. В настоящее время это стилистическое направление представляет собой смешение архитектурных стилей. Общий концепт: построить просторный удобный дом, где всем будет комфортно. Обычно это каркасный одно-двухэтажный дом с низким фундаментом с верандой или с просторным крыльцом.
