Монтаж мягкой кровли из пвх мембраны

Преимущества мембранного покрытия

Мембранные листы из высокотехнологичного материала, относящегося к термопластичным полимерам, имеет множество преимуществ, как при эксплуатации, так и при производстве работ по монтажу:

• Устойчивость к механическим воздействиям;
• Высокая прочность и эластичность при низких температурах;
• Высокая паропроницаемость;
• Высокая скорость монтажа;
• Возможность свободной укладки без приклеивания к основанию, что позволяет гидроизоляционной системе легко компенсировать подвижки и деформации конструкции за счет прочности и эластичности;
• Сварка рулонов горячим воздухом без применения открытого пламени;
• Швы обладают абсолютной герметичностью.

Порядок работы с гидроизоляционными мембранами

Работа с гидроизоляционными мембранами

Может быть интересно

Монтаж гидроизоляционной мембраны:

• рабочую площадь аккуратно отчищают от мусора;
• основание загрунтовывается;
• на рабочую площадь наносится мастика;
• на рабочую поверхность укладываем мембрану. Укладка производится шипами внутрь. Если в проекте прописано армирование геоволокном, то мембранное полотно укладывается шипами наружу.
• куски мембранной пленки плотно прижимают, сцепляя с основанием, проверяют качество приклеивания, закрепляют внахлест:
• фиксируют конструкцию специальной планкой;
• сверху сооружение проклеивается геотекстилем, после чего внутри формируются каналы для стока воды. Затем она отводится от корпуса фундамента с помощью дренажей.

Возможен способ укрепления гидроизоляционных мембран непосредственно на стены фундамента, если здание стоит на песчаной или каменистой почве. В этом случае вола не застаивается, быстро протекает в глубину и не затрагивает фундамент.

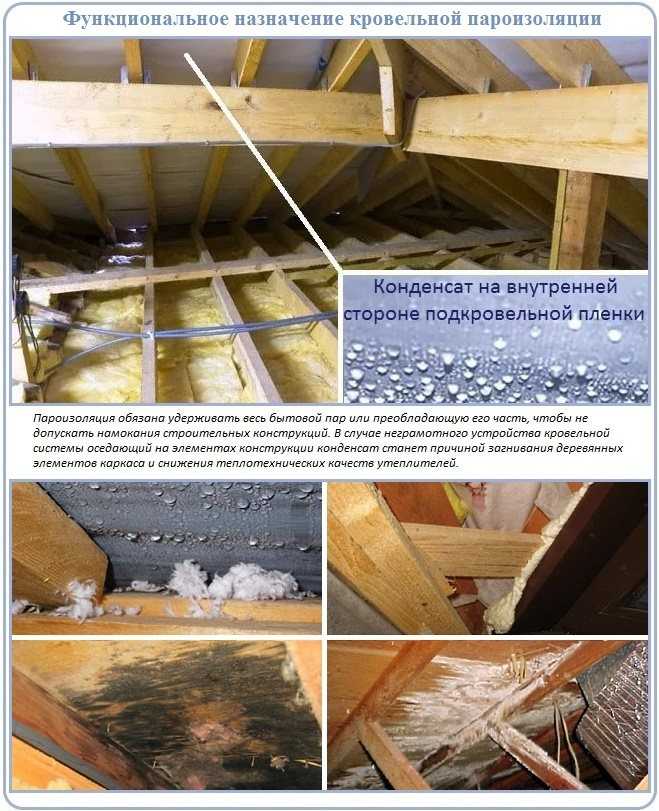

Цель устройства пароизоляции

Находящиеся в воздухе во взвешенном состоянии пары постоянно устремляются занять «свободные позиции», т.е. переместиться туда, где их процентное содержание ниже. Так как внутри дома относительная влажность всегда выше, чем вне его, то несложно догадаться, в каком направлении регулярно движется взвешенная в воздухе вода.

Для отвода насыщенного водой воздуха устраивается вентиляционная система, но она неспособна собрать и отвести все образующиеся внутри помещений испарения. Особенно тяжело удалить из помещений с характерной повышенной влажностью: санузлов, душевых, парилок, кухонь, бассейнов и др.

Не выведенный вентиляцией пар «атакует» строительные конструкции, стремится проникнуть сквозь ограждения наружу, а при охлаждении оседает внутри них или на поверхности. Причем преобладающая часть потока пара, составляющая от 30 до 40 %, направлена в сторону крыши. Ведь его подхватывает теплый воздух, который согласно физическим предписаниям перемещается вверх.

Некоторая доля испарений обязана проникать через кровельную систему наружу, как и через стены с подвалом. Однако при неграмотном устройстве она оседает на строительных конструкциях или задерживается в кровельном пироге.

Явление проникновения пара в строительные конструкции с последующим выходом в атмосферу называется диффундированием. При правильном устройстве крыши оно неопасно. Но при нарушениях пар превращается в конденсат, способствующий расселению грибковых колоний, активно приступающих к разрушению древесины. К тому же задержавшаяся в толще утеплителя влага ощутимо снижает теплоизоляционные свойства.

Для того чтобы исключить воздействие пара на материалы системы, нужна надежная защита — пароизоляция. Выполняют ее в виде изоляционной оболочки, которая или совсем не пропускает пар, или проводит его в минимальных количествах. Проникшая сквозь эту защиту влага не накапливается в пироге, а выводится через элементы подкровельной вентиляции: продухи, скатные и коньковые аэраторы.

Процесс сварки ручным инструментом

Мембрана нагревается потоком горячего воздуха, он же одновременно удаляет песок из нахлестов, клей или открытое пламя не применяются. Аппарат имеет комплект насадок с различными размерами, для ровного шва лучше брать насадку шириной примерно 4 см.

Шаг 1. Подготовьте ручное оборудование. Следует убедиться, что сопло чистое, ровное и без механических повреждений. Только такой инструмент может гарантировать одинаковую температуру нагрева мембраны по всей ширине шва.

Инструмент для устройства мембранной кровли

Установите температуру нагрева воздушных потоков, она должна отвечать рекомендациям производителя мембраны и зависит от материала ее изготовления. Опытные кровельщики немного корректируют температуру с учетом фактических погодных условий. Перед началом работ инструмент нужно прогреть.

Ручной аппарат для монтажа мембранных кровель

Шаг 2. Для облечения работ прихватите слои мембраны на расстоянии примерно 50 см, это полностью исключает ее подвижки во время выполнения работ.

Шаг 3. Введите насадку в нахлест полотен под углом примерно 45°, передвигайте ее вдоль стыка с одинаковой скоростью. Одновременно прикатывайте шов специальным силиконовым роликом. Режим сварки выбран правильно, если во время работы появляется небольшое количество дыма белого цвета.

Насадка ведется вдоль стыка, шов прокатывается силиконовым валиком

Шаг 4. Проверьте качество сваривания. Делается это специальным металлическим крючком с острым концом, если его нет, то можно пользоваться обыкновенной плоской отверткой, ее кончик не должен входить между полотнами. Для улучшения внешнего вида шва и повышения герметичности рекомендуется после остывания его проклеить силиконовым клеем.

Проверка качества сварки

Как работает пароизоляционная мембрана

Функционально материал может выполнять разные задачи. Либо это перекрытие доступа для влаги, либо сведение этого факта к минимуму. В любом случае настил оформляется с теплой стороны.

В конструкционном пироге полотно занимает первое место с внутренней стороны здания. Это позволяет парам отталкиваться от мембраны и не проникать за ее пределы. Нередко пароизоляционные материалы используют для защиты здания снаружи. Однако, тонкая пленка не способна справиться с таким активным контактом с водой. Поэтому либо применяются дополнительные меры, либо усиленные влагоизоляторы (гидрозащита).

Для того, чтобы защита работала полноценно, необходимо организовать монолитное покрытие. Для этого полотна укладываются внахлест с соблюдением параметра в 10-15 см. Допускается фиксация с помощью строительного степлера (на скобы). Герметичнее будет использовать специальные ленты с двухсторонним клеящим слоем. В продаже имеются самоклеющиеся полотна, монтаж которых осуществляется проще и быстрее. Любое повреждение мембраны приводит к разрушительному результату конструкции, поэтому дефекты устраняются на месте и сразу.

Способы крепления

Благодаря составу и форме выпуска, допускается монтаж мембранной кровли на кровельных конструкциях с уклоном от 0 градусов. Опытные мастера отмечают, что этот вариант является оптимальным для плоской, плоской эксплуатируемой и низкоуклонной крыши. Толщина и вес мембранного полотна в 1,5-2 раза меньше, чем у традиционных рулонных материалов, поэтому их укладка отнимает меньше времени и сил. Технология фиксации покрытия зависит от вида мембраны, типа основания и конструкции кровли. Применяются следующие способы закрепления полотен:

• Балластное крепление. Этот метод заключается в использовании балластного материала (гальки, керамзит), который рассыпается поверх уложенной на основание кровли мембраны, для фиксации полотна на скате.
• Клеевая фиксация. Зафиксировать мембранную кровлю можно с помощью специального клеящего состава. Полимерное полотно приклеивают на основание кровли без изготовления крепежных отверстий, благодаря чему герметичность кровли не нарушается.
• Крепление термосварным методом. Другой способ фиксации мембранной кровли – приклеивание полотна с помощью нагревательного оборудования. Под воздействием высокой температуры, полимерный кровельный материал спаивается, образуя монолитное, почти бесшовное покрытие.
• Механическая фиксация. Менее распространённым способом фиксации мембранной кровли является крепление с помощью крепежных элементов (гвоздей, саморезов, скоб). Использование этого метода является нежелательным, так как оно предусматривает изготовление большого количества крепежных отверстий, нарушающих герметичность кровли.

Способы крепления кровельных мембран

Технология монтажа мембранной кровли

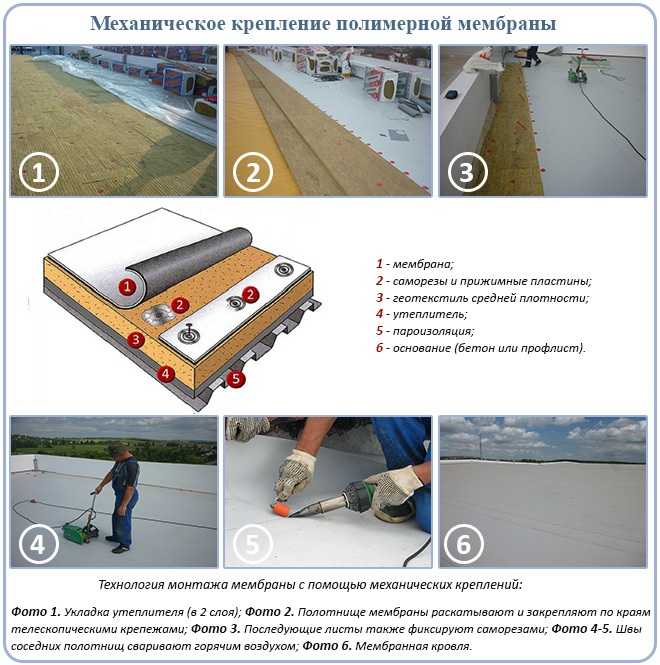

Механический способ крепления

При отсутствии возможности применить балласт мембрану фиксируют специальными крепёжными изделиями.

1. Болтами, анкерами или саморезами (в зависимости от типа основания) с крупными пластиковыми шляпками. Такие шляпки не способны продавить материал.
2. При уклонах свыше 10o — указанными метизами в сочетании с дисковыми держателями.
3. На выступающих элементах крыши — специальными краевыми рейками с уплотнителем.

Механическим способом можно крепить только армированные мембраны.

Для крепления мембран выпускается специальные крепёжные изделия, конструкция которых исключает повреждение кровельного материала

Крепёж устанавливают вдоль швов с шагом в 200 мм. При уклоне более 2o в ендовах устанавливается дополнительный ряд крепёжных элементов.

Подкровельная гидроизоляционная мембрана – характеристики, разновидности, нюансы применения

Статья подготовлена при участии специалистов Tyvek

Современные крыши – комплексная система, в которой от каждого слоя зависит и надежность, и долговечность конструкции в целом. И если декоративность «пятого фасада» во многом определяется типом кровельного покрытия, а надежность – соответствием стропильной системы предполагаемым нагрузкам, то за герметичность и сохранность утеплителя и стропил, а, следовательно, и за срок службы крыши, отвечает подкровельная гидроизоляция. Тем не менее, у некоторых необходимость ее применения до сих пор вызывает сомнения, да и с выбором зачастую возникают сложности. Окончательно развеять сомнения относительно целесообразности применения материала помогут специалисты компании Дюпон – производителя строительных мембран Tyvek, совместно с которыми рассмотрим основные аспекты, касающиеся подкровельной гидроизоляции.

Монтаж мембранной кровли

Устройство мембранного покрытия выполняется в несколько этапов.

Укладка

Рулоны раскатывают, не прибегая к подготовке основания. Если на нём имеются острые выступы, предварительно настилают два слоя геотекстиля.

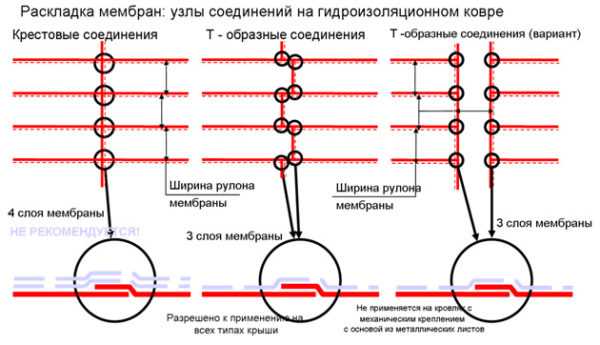

При раскладке мембран нельзя допускать наложения четырех слоев в местах соединения полотнищ

Полотнища мембран укладывают с нахлёстом:

• каучуковые: 150 мм;
• ПВХ и ТПО: 70 мм при фиксации мембраны балластом и 120 мм — при использовании механического крепежа.

Соединение полотнищ

Мембранные полотна соединяются склеиванием или термосваркой.

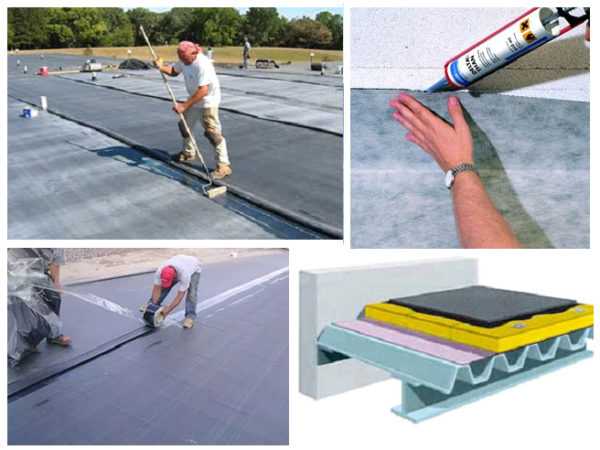

Склеивание (каучуковые мембраны)

Применяется специальный клей, приобретаемый вместе с мембраной. Между склеиваемыми краями сначала закладывают ленту с глянцевой поверхностью, чтобы можно было разгладить складки и добиться плотного прилегания. После выравнивания ленту извлекают, а края мембран прижимают друг к другу.

Клей наносится на оба полотнища — нижнее и верхнее

Термосварка (ПВХ и ТПО)

Применяют три вида сварочных аппаратов:

• автоматические: используются на основной части покрытия, обеспечивают высокую скорость работ (2–8 м/мин);
• полуавтоматические: применяются на вертикальных поверхностях, парапетах и прочих труднодоступных участках;
• ручные: для самых сложных и труднодоступных участков — криволинейных или мест примыкания к вертикальным конструкциям.

Для качественной сварки параметры (температура, скорость движения машины и пр.) необходимо выдержать в пределах так называемого сварочного окна, то есть допустимого диапазона. Границы последнего зависят от текущих погодных условий и прежде всего — температуры воздуха. Для определения оптимальных параметров сначала на небольших образцах проводят пробную сварку. Подбирают настройки, пока не получится шов идеальной прочности (материал разрывается вне шва), и только потом приступают к свариванию мембран.

Сварка мембран может происходить ручным или автоматическим способами

Оформление примыканий к вертикальным поверхностям

Технология заделки мест примыканий зависит от материала, из которого изготовлена мембрана.

Каучуковые мембраны

Примыкание оформляют по следующей схеме:

• край полотнища приклеивают к вертикальной конструкции;
• отгибают кромку и фиксируют её рейкой, прикрученной дюбелями;
• под отгиб заливают герметик.

ПВХ и ТПО

Действуют так:

• к вертикальной конструкции прикручивают дюбелями специальную стальную рейку в пластиковой оболочке, предварительно нанеся под неё слой герметика;
• отрезают от неиспользованной мембраны узкую полосу и приваривают её к пластиковой оболочке рейки;
• другой край полосы приваривают к основному мембранному покрытию.

Обустройство «кармана» защищает от протеканий

Фиксация мембранного покрытия

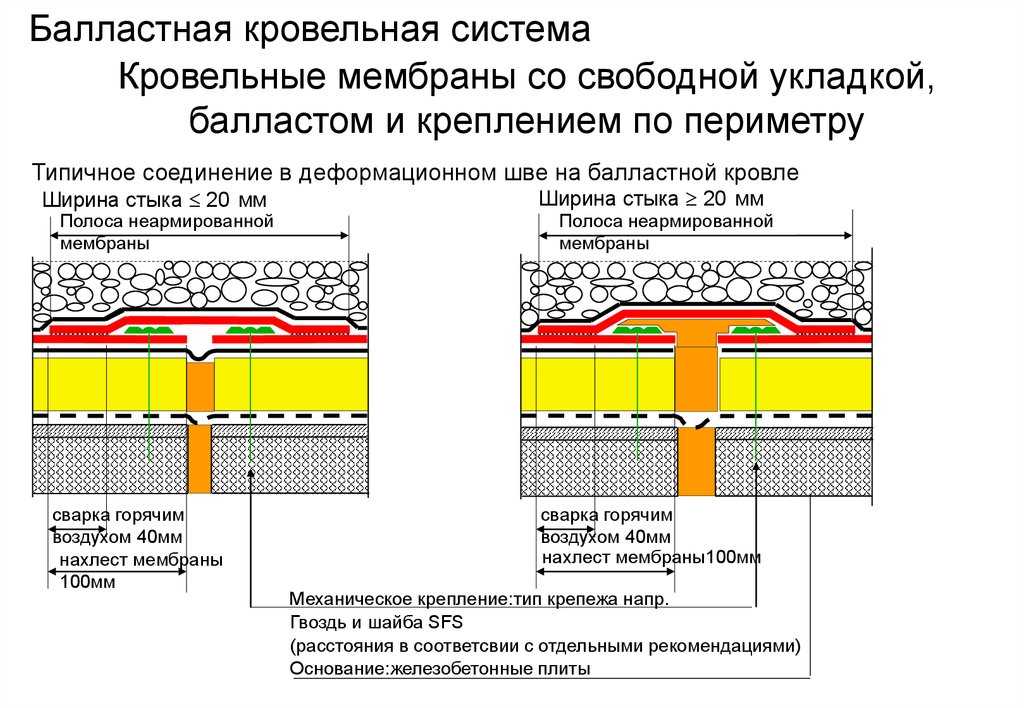

При уклонах до 15° мембрану фиксируют балластным способом, пригружая:

• щебнем;
• тротуарной плиткой;
• любым распределённым грузом с удельным весом 50 кг/м2.

При использовании пригруза с острыми кромками под него предварительно настилают геотекстиль.

При уклонах свыше 15° или низкой несущей способности крыши мембрану прикручивают резьбовым крепежом:

• саморезами;
• анкерами.

Крепёж применяется специальный — с крупными шляпками, исключающими повреждение мембраны. При уклонах свыше 10° под них подкладывают дисковые держатели.

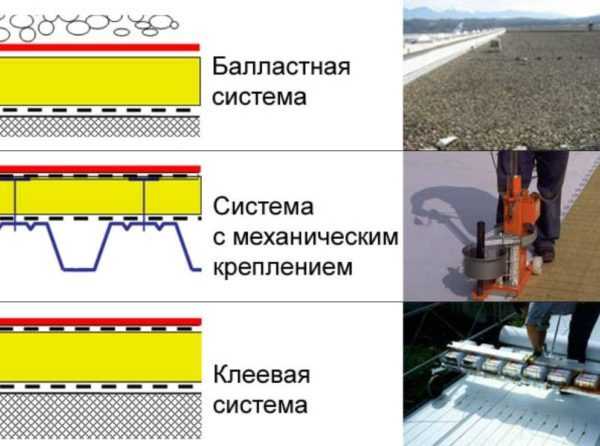

Кровельную мембрану можно зафиксировать на крыше тремя способами — балластным, механическим и с использованием клея

Механический способ крепления допускается только в отношении армированных мембран.

При невозможности использовать балластный и механический способы крепления мембрану приклеивают. Метод сочетает в себе высокую стоимость и низкую надёжность, потому его применяют только в крайнем случае. Сплошное приклеивание не требуется: мембрану фиксируют по периметру и в местах соединения полотнищ.

Особенности и устройство мембранной кровли

Мембранная кровля — современный вид покрытия для крыш. При создании кровли такого типа используют специальные мембранные материалы.

Несмотря на новизну этой технологии, все необходимые комплектующие в изобилии представлены в торговой сети, так что с этой стороны устройство мембранной кровли не вызовет затруднений.

Монтаж мембранной кровли проводится без специальных инструментов, поэтому при необходимости все работы можно выполнить самостоятельно.

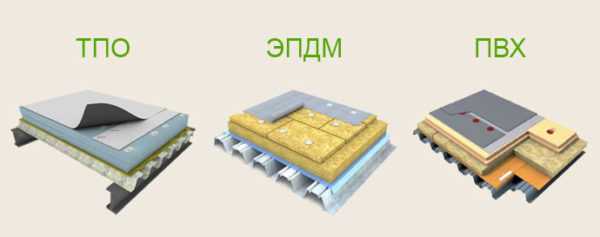

Виды мембранных покрытий

Все мембранные покрытия по материалам изготовления подразделяются на три большие группы, каждая имеет свои особенности. Такие различия позволяют застройщикам выбрать для себя наиболее приемлемый вариант с учетом архитектурных параметров крыши, климатической зоны расположения здания, финансовых возможностей.

Виды кровельных мембран

Таблица. Основные виды мембран.

Наименование материала изготовления	Главные технические характеристики
ПВХ	Изготавливается на основании поливинилхлорида, для улучшения технических характеристик добавляются инновационные пластификаторы. Наиболее популярный вид благодаря удачному отношению стоимости и эксплуатационных характеристик. Имеет самые высокие показатели пожаробезопасности среди всех остальных мембран.
ТПО	Изготавливается из термопластичных полиофенилов. Это очень сложное химическое соединение, содержащее ≈80% искусственного каучука и ≈20% полипропилена. Для увеличения устойчивости к УФ-лучам добавляются стабилизаторы – межмолекулярные связи остаются неизменными длительный период времени. Для изменения цвета используется оксид титана.
ЭПДМ	Изготавливается из этилен-пропилен-диен-мономералов. Не имеет специального основания, за счет чего показатели относительного удлинения до появления разрывов увеличиваются до 300%. После снятия напряжения полностью восстанавливает первоначальные размеры. Чаще всего применяется на промышленных кровлях большой площади.

Цены на ЭПДМ мембраны для кровли

ЭПДМ мембрана для кровли

Во время принятия конкретного решения по марке кровельного покрытия следует иметь в виду условия эксплуатации, размеры и максимальные нагрузки на крышу.

Монтаж мембранной кровли

Механический способ крепления

При отсутствии возможности применить балласт мембрану фиксируют специальными крепёжными изделиями.

1. Болтами, анкерами или саморезами (в зависимости от типа основания) с крупными пластиковыми шляпками. Такие шляпки не способны продавить материал.
2. При уклонах свыше 10o — указанными метизами в сочетании с дисковыми держателями.
3. На выступающих элементах крыши — специальными краевыми рейками с уплотнителем.

Механическим способом можно крепить только армированные мембраны.

Для крепления мембран выпускается специальные крепёжные изделия, конструкция которых исключает повреждение кровельного материала

Крепёж устанавливают вдоль швов с шагом в 200 мм. При уклоне более 2o в ендовах устанавливается дополнительный ряд крепёжных элементов.

Строение кровельной мембраны

Но не только физическими характеристиками отличается от обычной гидроизоляции мембранная кровля — технология монтажа этого материала очень проста и доступна. А его состав привлекает и другими важными особенностями:

• пожароустойчивость, соответствующая классу Г1/Г2;
• стойкость к солнечной радиации;
• полная непроницаемость для всех видов осадков;
• морозостойкость;
• прекрасный внешний вид.

В отличие от пленок, ПВХ мембрана для кровли пропускает пар, что способствует выводу испаряющегося конденсата из слоя кровельного утеплителя. Все это обеспечивает надежную защиту крыши и подкровельных конструкций.

ПВХ мембрана — материал для гидроизоляции кровли

Мало того, ПВХ мембраны успешно противостоят прорастанию мха, лишайников и плесени — извечных проблем традиционных гидроизолирующих материалов, включая битум, смолу, рубероид и прочие. Понятно, что такой внушительный набор преимуществ не мог не сказаться на цене.

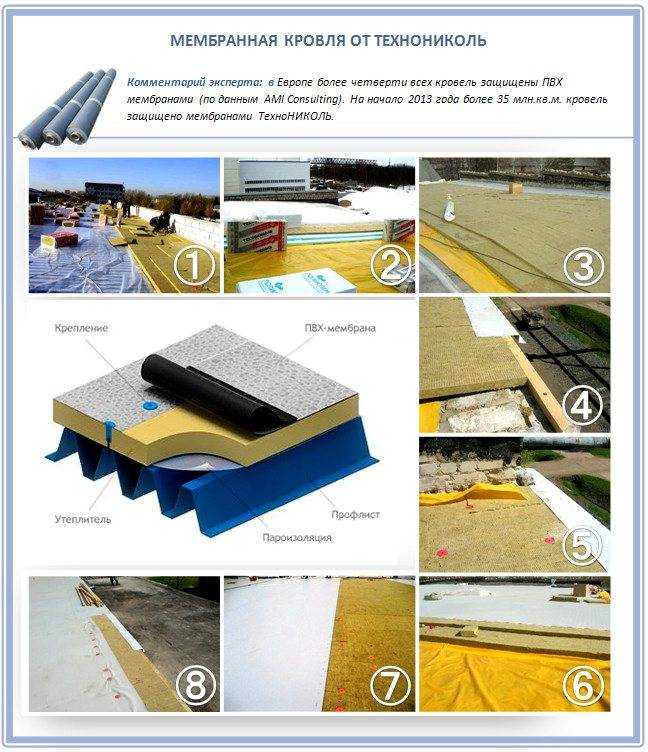

Например, ПВХ мембрана Технониколь стоит дороже других. Но гарантированная защита и благодаря этому очень серьезное увеличение межремонтного периода службы кровли приводит к достаточно высокой экономии эксплуатационных затрат здания.

Устройство кровли

Крыша состоит из нескольких слоев, в число которых входит мембранный материал. Для удобства специалисты стали использовать понятие «кровельный пирог». В него входят 3 важные части: пароизоляция, утеплитель и гидроизоляция. Все устройство мембранной кровли состоит из нескольких слоев.

Слои при утеплении крыши и укладке мембранной защиты Источник stroyday.ru

Строение мембранной кровли:

1. В самом низу располагается основание крыши. На схеме изображен профлист.
2. Затем кладут тонкий слой пароизоляции. Тонкая пленка, которая защищает утеплитель от возможного попадания влаги. С ее помощью увеличивается срок службы всей конструкции.
3. Потом размещают первый слой теплоизоляции. Часто в качестве утеплителя используют минеральную вату.
4. Далее следует второй слой теплоизоляции. Утеплитель разделяют не случайно. Для этого слоя используют минеральную вату высокой прочности, которая служит распределителем нагрузки.
5. Фиксируют эти слои телескопическим крепежом.
6. Верхний слой – кровельная мембрана.

Эту конструкцию изменяют, увеличивают количество слоев, применяют разные материалы. Исходят из разных факторов, в том числе из характеристики крыши и климатических условий.

Как выбрать черепицу

Металлическая черепица (без покрытия акрилом изнутри)

Для гидроизоляции советуют антиконденсатную пленку, так как металл обладает высокой теплопроводностью и с суточным перепадом температур на нижней поверхности покрытия из металла начинает образовываться конденсат. Также можно использовать обычные гидроизоляционные пленки. Можно использовать лишь специальные объемные разделительные диффузные мембраны.

Чтобы убрать влагу между гидроизоляцией и металлочерепицей  создают верхний зазор вентиляции с высотой в 4 см при помощи обрешетки. Между гидроизоляцией и теплоизоляцией делаем нижний вентиляционный зазор. Снизу материал для теплоизоляции следует защитить пароизоляционной пленкой. Ее устанавливают на внутренней поверхности стропил при помощи обычного или строительного степлера, все должно быть сделано внахлест и соединено клейкой лентой.

Композитная металлочерепица (с покрытием акрилом)

В качестве материала для гидроизоляции рекомендовано использование супердиффузной мембраны, но в этом случае требуется сделать лишь верхний вентиляционный зазор. Снизу теплоизоляция должна быть защищена пароизоляционной пленкой. Также можно использовать в для гидроизоляции пленки, при этом обязательно должны быть устроены два вентиляционных зазора.

Натуральная черепица

Советуем в качестве гидроизоляции использовать диффузную и супердиффузную мембрану, причем вам потребуется сделать как минимум один, а лучше два вентиляционных зазора. Также можно использовать гидроизоляционную пленку. Для пароизоляции, которая будет защищать снизу утеплитель, пароизоляционная пленка. При использовании гидроизоляционной пленки потребуются два зазор для вентиляции – нижний и верхний.

Шифер

При применении асбестоцементных плит возможно использование и диффузной, и супедиффузной гидроизоляционной мембраны с устройство одного вентиляционного зазора сверху между кровлей и мембраной. Также можно использовать гидроизоляционные плени из полипропилена или полиэтилена, и тогда потребуется установка двух вентиляционных зазоров, верхнего и нижнего. Для защиты от пара используйте пароизоляционную пленку.

Фальцевая кровля

Рекомендовано использование паронепроницаемой и антиконденсатной пленки с двумя зазорами для вентиляции. Также допустимо использование гидроизоляционных пленок (и перфорированные, и неперфорированные) из полипропилена или полиэтилена с двумя зазорами. Диффузионные мембраны использовать нельзя, только некоторые особые мембраны для металлических фальцевых кровель.

Сланцевая кровля

Советуют использовать диффузионную и супердиффузионную мембрану, но с одним (верхним) вентиляционным зазором. Также допустимо использование гидроизоляционных пленок из полипропилена или полиэтилена и пароизоляционной пленки с двумя зазорами под вентиляцию. В домах с холодным чердаком, который не протапливают, и в домах без отопления в целом пароизоляция устанавливать не нужно, хватает и гидроизоляции. Рекомендуем для этого использовать перфорированную пленку для гидроизоляции их полипропилена или полиэтилена.

Достоинства мембранных кровель

Изображенная на фото мембранная кровля технология монтажа которой отличается простотой, имеет ряд важных положительных характеристик, среди них:

• отличная тепло- и гидроизоляция;
• укладку можно выполнять на любое основание;
• быстрое выполнение монтажных работ;

возможность обустройства покрытия на крышах, имеющих сложную геометрическую конструкцию;
является идеальным материалом для создания плоской или имеющей малый наклон кровли;
ремонт мембранной кровли можно выполнять без демонтажа отслужившего срок покрытия, что существенно удешевляет стоимость работ. Надо только очистить основание от различного мусора, в два слоя постелить геотекстильное полотно для защиты материала от возможных повреждений. Потом согласно технологии монтажа следует выполнить герметизацию кровли.

Мембранные материалы обладают:

• термической устойчивостью к перепаду температур;
• достаточно высокой эластичностью, пластичностью, прочностью при растягивании;
• между отдельными полотнами образуется минимальное количество швов благодаря особой технологии укладки.

В результате всех вышеописанных характеристик становится понятно, почему так популярна мембранная кровля: технология монтажа в данном случае является одним из аргументов, почему ей следует отдать предпочтение.

Основные причины порчи мембранной кровли

Необходимость отремонтировать крышу из мембраны чаще всего возникает в четырёх случаях:

• во время чистки кровли от снега материал случайно порезали инструментом;
• при монтаже полимерной плёнки торопились и места соединения полос спаяли недостаточно горячим воздухом — впоследствии это привело к расхождению швов;
• края кусков материала склеивали медленно, воздействуя слишком высокой температурой — полотно потеряло эластичность и растрескалось;
• при закреплении на крыше полимерную плёнку слишком сильно натягивали — со временем она стала рваться.

Любое повреждение мембранной крыши способствует проникновению влаги в утеплитель. Он разрушается и портит соседние материалы, уничтожая весь кровельный пирог.

Ремонт мембранной кровли

Ремонтировать мембранное покрытие приходится в таких случаях:

• разошёлся клеевой шов;
• при сварке ТПО или ПВХ мембраны материал на ограниченном участке был испорчен из-за перегрева (температурный шок);
• мембрана повреждена по причине неосторожных действий при уборке снега или других работах.

В первом случае расклеившийся шов подсушивают, обезжиривают и снова склеивают.

В остальных — устанавливают на повреждённый участок заплату с размерами больше дефекта на 50–100 мм в каждую сторону. К мембране из ПВХ и ТПО заплату правильнее приварить, но владелец обычно не располагает сварочным оборудованием. Поэтому производители предлагают ремкомплект — специальную самоклеящуюся ленту (поставляется в рулонах).

Нанесённый на неё клейкий состав вступает в реакцию с материалом мембраны, обеспечивая герметичность заплаты на период не менее 30 лет.

Ремонтную ленту применяют следующим образом:

1. Повреждённый участок очищают от пыли и грязи.
2. Обезжиривают специальным растворителем, не вредящим данной мембране и ремонтной ленте.
3. Отрезают фрагмент ленты нужной длины и наклеивают на дефект.
4. Прокатывают заплату силиконовым или обрезиненным валиком.

Небольшие дефекты мембранной кровли устраняются с помощью заплат

Заплата обычно отличается по цвету от основного покрытия, что на кровлях с большим уклоном бросается в глаза. Устраняют этот недостаток путём окрашивания мембраны светостойкой краской на акриловой основе.
